MANUALE UTENTE Anna Plugwise

Nella confezione di Anna. 32

Ulteriori informazioni. 32

Informazioni importanti 33

Installazione. 33

Controllo della portata della rete. 34

Collegamento alla rete. 34

Controllo del collegamento alla rete. 35

Collegamento di Smile. 36

Installazione. 36

7 Collegamento di Anna. 37

Installazione dell'applicazione Anna. 37

Azionamento di Anna. 38

Ambiente. 38

Contatti. 38

Nella confezione di Anna.

Anna Smile T Piastra di fissaggio

Adattatore Cavo dell'adattatore Opzionale:

Cavo di installmente della caldaia per riscaldamento centralizzato

Ulteriori informazioni.

Oltre a quello manuale, consigliamo di consultare il sito www.plugwise.com/anna.

Potrai trovare consigli utili, fornande frequenti e un manuale approfondito.

Problemi? Contatta un installatore per l'installazione. Riuscirà sicuramente!

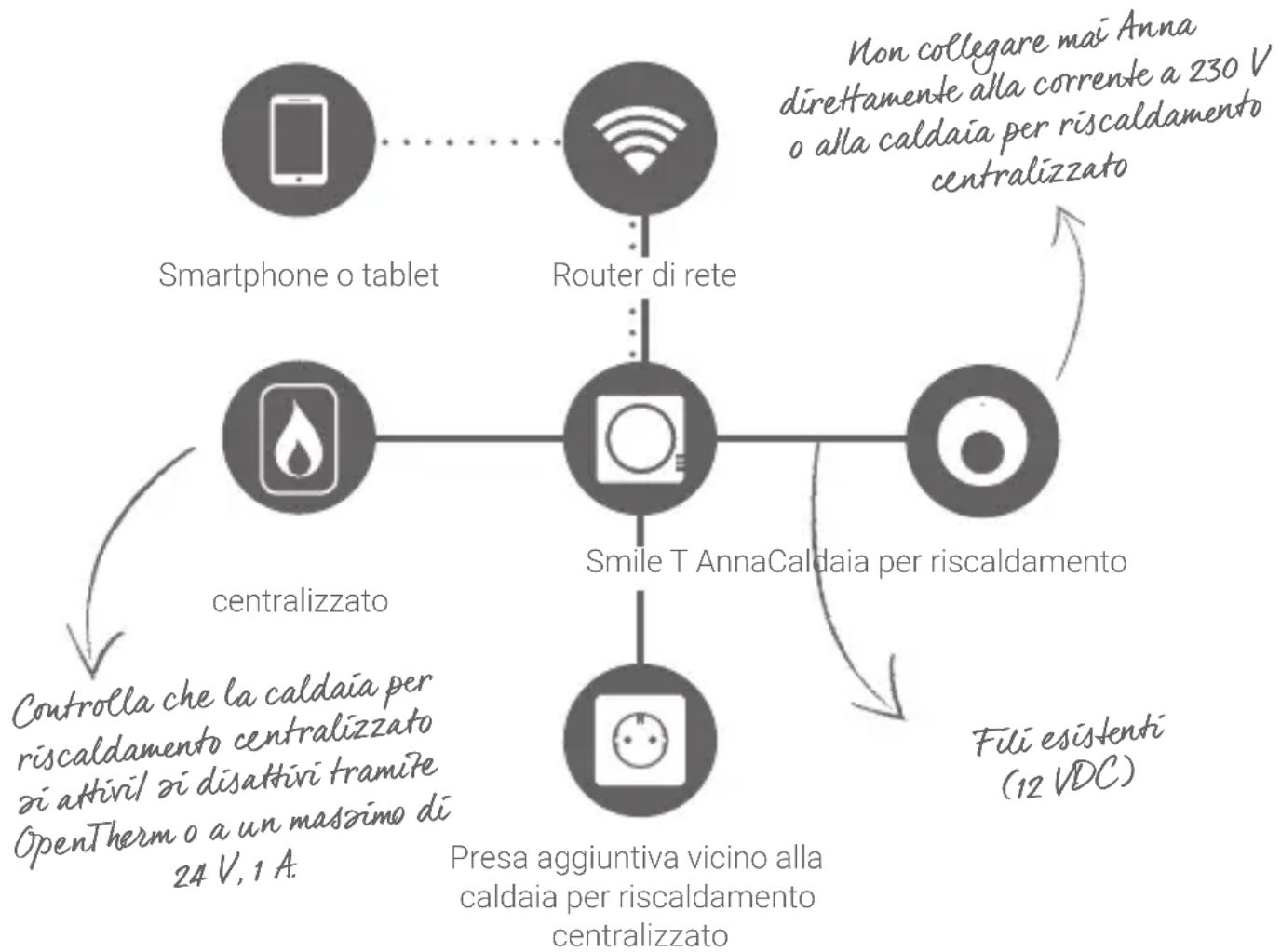

Informazioni importanti!

^+ I cavi del riscaldamento centralizzato esistenti, che collegano la caldaia al termostato, devono essere allacciati al protocollo di attivazione/disattivazione della caldaia (massimo 24 V, 1 A) o al protocollo OpenTherm. Puoitrovarlo nel manuale della caldaia per riscaldamento centralizzato.
La lunghezza dei cavi per riscaldamento centralizzato che collegano la caldaia al termostato non deve superare 50 metri e la resistenza non deve superare 5 Ohm per agli cavo. Se è superiore, consigliamo di fare sostituire i cavi.

Verifica prima la disponibilità e la qualità di un collegamento a rete e di una presa libera vicino alla caldaia per riscaldamento centralizzato.
Tieni a portata di mano la password della rete WiFi alla quale vuoi collegare Anna.
Scollega la caldaia dall'alimentazione elettrica prima di procedere.
Non collegare mai Anna direttamente alla corrente a 230 V o alla caldaia per riscaldamento centralizzato. Questo potrebbe danneggiare Anna in modo irreparabile.

Installazione.

Controllo della portata della rete.

^+ Controlla che la caldaia sia collegata alla retetramite un cavo (UTP). In alternatively,controlla che la caldaia si trovi entro la portata delWiFi.A quosto scopo,utilizza uno smartphone o un tablet collegato alla reteWiFi a cui intendi collegare Smile.
Se lo smartphone indica almeno 2 tacche di ricezione WiFi, cui presumere che il Campo è sufficiente.

Il WiFi non ha un Campo sufficiente nei pressi della caldaia? Puoi utilizzato un ripetitore WiFi per amplificare il segnale.
Fotografia il codice di 8 lettere sul retro di Smile. Ne avrai bisogno per impostare l'applicazione Anna.

Collegamento alla rete.

Avvicinati alla caldaia per riscaldamento centralizzato. Stabilisci approssativamente la posizione di Smile.
Collega il cavo dell'adattatore all'adattatore e a Smile e inserti la spina nella presa. Attendi l'attivazione di Smile: le spie "Stato" e "WLAN" lampeggiano lentamente.
Collega Smile alla rete. Esegui i passi descritti nelle pagine seguenti. Procedi vicino alla caldaia per riscaldamento centralizzato per avere una portata sufficiente.
Tieni l'ID di Smile a portata di mano. Ne avrai bisogno per collegarti a Smile e per l'installazione dell'applicazione.
Tieni a portata di mano la password della rete WiFi. Ne avrai bisogno per collegare Smile alla rete WiFi.

WiFi.

Collega il tuo smartphone alla rete WiFi che inizia con 'smile_.
Inserisci l'ID di Smile come password.
Vai all'indirizzo http://192.168.40.40. Viene visualizzata automaticamente la pagina "Impostazioni" > "Impostazioni di rete".
Faiolicus "Scansione"e seleziona latua reteWiFi.
Inserisci la password della rete WiFi e Salva le impostazioni.
Controlla che il tuo smartphone o il tuo tablet si ricolleghino alla rete WiFi alla quale hai appena collegato Smile.

WiFi tramite WPS.

Il suo router WiFi ha un pulsante WPS? Il WiFitramiteWPSesupportatosoltanto da uno speciale pulsante WPSsul router.
Tieni premuto per 2 secondi il pulsante nero su Smile.
^+ Attendi che la spia "WLAN" inizi a lampeggiare rapidamente e in modo regolare.
Premi il pulsante WPS sul router WiFi per stabilire il collegamento WiFi.

Se先进技术 non non ha un esotico, como el cierto. Se elas no han sido capaz de seres en un asido, no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan no quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quan quonquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquannquennquannquannquennquannquennquannquennquannquennquannquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquennquenn

LAN.

Preferisci collegare Smile al router utilizzato un cavo di rete (UTP)?
Puoi farlo. Collega un cavo di rete fra il router e il disposativo Smile prima di inserire la spina di Smile nella presa.

Controllo del collegamento alla rete.

Controlla prima che Smile sia collegato alla rete.

A Anything scopo,utilizza uno smartphone o un tablet collegato alla rete a cui hai collegato anche Smile.

Vai all'indirizzo

https://anna=~wiz.net.

Accedi con l'ID di Smile.

Ora puoi accedere all'interfaccia HTML di Anna.

Il collegamentotramiteWiFi non è riuscito?

Tieni premuto per 5 secondi il pulsante nero sul dispositivo Smile fino a quando la spia "Stato" lampeggia 5 volte e la spia "WLAN" inizia a lampeggiare rapidamente. (Le impostazioni di rete vengono cancellate). Attendi la riattivazione di Smile e riprova a collegare Smile alla rete WiFi (passo 1).

Collegamento di Smile.

Stabilisci dove vuoi fissare Smile tenendo conta della posizione della presa e della lunghezza del cavo che collega la caldaia al termostato.
Collega Smile sostanto al collegamento di attivazione/ disattivazione (massimo 24 V, 1 A) o OpenTherm.
Non collegare mai Anna direttamente alla caldaia! Potresti danneggiare il prodotto.
Scollega la caldaia e Smile alla tensione.
Scollega il filo che collega la caldaia e il termostato e collega il cavo di installmente della caldaia.

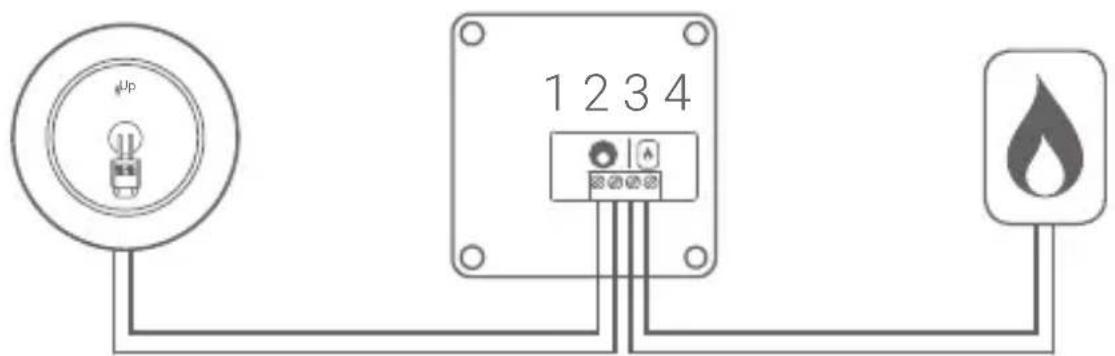

^+ Collega i cavi che vanno alla caldaia a Smile a livello dell'icona della fiamma (3 e 4). Consulta il manuale della caldaia per informazioni sui collegamenti.
Collega i cavi che vanno dal termostato a Smile a livello dell'icona di Anna (1 e 2). Puoi utilizzare i cavi esistenti.
! Dopo ave collegato Smile, non ricollegare ancorta Smile e la caldaia alla tensione!
Stabilisci la posizione di Smile vicino alla caldaia e monta la piastra di fissaggio di Smile.
Incastra Smile sulla piatra di fissaggio.

Installazione.

Smile

Cavi di collegamento al termostato
Cavi di collegamento alla caldaia

Collegamento di Anna.

Rimuovi il vecchio termostato.
Installa il supporto di montaggio di Anna sulla parete.
Fai passare i cavi della caldaia attenuario il supporto di montaggio e avvitalo al connettore.
Talvolta è necessario praticare altri fori per il fissaggio. In quello caso, evita di toccare i cavi esistenti nella parete.

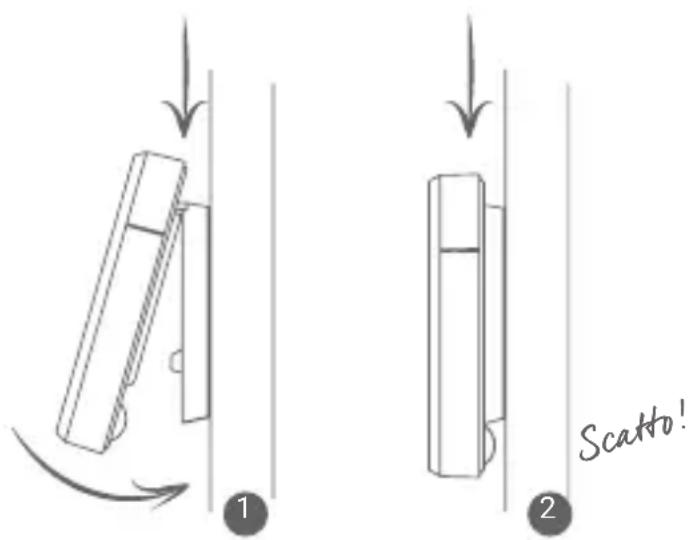

Inserisci Anna sul supporto di montaggio come molto a destra.
Ricollega la caldaia alla tensione.
Inserisci la spina di Smile nella presa e attendi che si avvi.

Controlla che Anna sia collegata correttamente. Sullo schermo di Anna appare la temperatura misurata. Aumenta la temperatura ambiente con Anna toccando il pulsante di metallo a destra, in modo che la caldaia inizi a scaldare. Controllaanche che la fiamma della caldaia si accenda.

Installazione dell'applicazione Anna.

Scarica e installa l'applicazione sullo smartphone o sul tablet. Puo trovare l'applicazione nell'App Store o su Google Play con il nome "Anna -thermostat".
^+ Controlla che il tuo smartphone o il tuo tablet siano collegati alla stessa rete di Smile. Scorri la schermata di avvio dell'applicazione. Queste informazioni vengono utilizzate per scaldare la tua casa in modo più intelligente.

Controlla che l'installazione sia avvenuta correttamente. Riduci la temperatura con l'applicazione e controllinga che la fiamma della caldaia si spenga.

Azionamento di Anna.

Puoi azionare Anna sulla parete con i tre segmenti del bordo di metallo. Toccando brevamente il segmento superiore cui modificare lo stato. Toccandolo più a lungo, cui attivare o disattivare la programmazione.

Toccando il bordo sinistro puoi ridurre la temperatura. Con il lato destro puoi;aumentare la temperatura.

Sul除去 www plugwise.com/anna puoi trovare ulteri informazioni sull'uso di Anna e dell'applicazione.

Ambiente.

Spesso i vecchi apparecchi elettrici ed elettronici contengono materiali preziosi. Non gettare nei rifiuti un apparecchio che non usi più.

Consegnalo a un deposito comunale di raccolta degli appearecchi elettrici ed elettronici.

Contatti.

L'operazione non riesce?

Ancora niente?

Consulta prima il site www.plugwise.com/anna.

Puoi Telefonari nei giorni lavorativi dalle 9.00 alle 17.00 [phone].

Potrai trovare dei consigli e un manuale approfondito.

Puoi completeness modulo di contatto: www.plugwise.com/technical-contact

Dichiarazione di conformità CE

Plugwise B.V. dichiara con la presente che Anna soddisfa i requisiti e le altre disposizioni di rilievo delle direttive europee.

Sul除去 https://www plugwise.com/certification-security è disponibile una copia della dichiarazione di conformità CE.
