Tipo di prodotto	Convetore elettrico
Marca	Qlima
Modello	EFH 2520
Dimensioni (L x l x H)	220 x 240 x 550 mm
Peso	4,1 kg
Alimentazione elettrica	230 V / 50 Hz / 1 fase
Potenza di riscaldamento	2000 W
Numero di livelli di potenza	2
Corrente elettrica	8,7 A
Volume ambiente raccomandato	80 m³
Classe di protezione	IPX0 (solo uso interno)
Funzioni principali	Modalità riscaldamento (2 livelli), modalità solo ventilazione (FAN), oscillazione, timer (1 a 8 ore), telecomando
Sicurezza	Protezione termica (arresto in caso di surriscaldamento), interruttore anti-ribaltamento
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e umido; non utilizzare solventi
Garanzia	24 mesi
Accessori inclusi	Manuale d'uso, telecomando (pile non incluse)

Domande frequenti - EFH 2520 QLIMA

Come accendere il riscaldatore Qlima EFH 2520 ?

Assicurarsi che l'interruttore principale sul retro sia sulla posizione « OFF », collegare l'apparecchio, quindi portare l'interruttore su « 1 ». Viene emesso un bip e la spia rossa si accende. Premere il tasto Accensione/Spegnimento per avviare in modalità ventilazione (FAN). Quindi, premere il tasto modalità riscaldamento per selezionare la potenza desiderata.

Come regolare la temperatura desiderata ?

Utilizzare i tasti + e - per aumentare o diminuire la temperatura visualizzata. Dopo circa 5 secondi, il display mostra la temperatura ambiente. Il riscaldamento si arresta automaticamente se la stanza supera di 3°C la temperatura impostata, e si riaccende se la temperatura scende di 1°C al di sotto.

Come utilizzare la funzione timer ?

Premere il tasto Timer per impostare una durata da 1 a 8 ore. Ogni pressione aumenta la durata di un'ora. L'apparecchio si spegnerà automaticamente dopo il tempo programmato. Per annullare, premere il pulsante Timer fino a quando il display torna alla temperatura.

Come attivare l'oscillazione ?

Premere il pulsante di oscillazione (simbolo di rotazione) per far ruotare l'apparecchio e distribuire il calore nella stanza. Premere di nuovo per disattivare l'oscillazione.

Cosa fare se il riscaldatore non si accende?

Verificare che l'interruttore principale sul retro sia su « 1 », che la spina sia ben inserita e che la presa funzioni. Se il problema persiste, attendere 10-15 minuti (protezione termica) e riprovare. Contattare il servizio clienti se necessario.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e umido per pulire l'esterno. Non far penetrare acqua all'interno e non utilizzare solventi o prodotti abrasivi.

Quali sono le precauzioni di sicurezza importanti?

Non coprire mai l'apparecchio. Posizionarlo ad almeno 1 metro da bambini e neonati. Non utilizzarlo vicino a vasca da bagno, doccia o piscina. Assicurarsi che la presa sia accessibile e che la tensione corrisponda a 230 V. Non collegare a una multipresa.

Qual è la durata della garanzia?

La garanzia è di 24 mesi dalla data di acquisto, coprendo difetti di materiale e di fabbricazione. Non copre danni dovuti a uso improprio, usura normale o utilizzo di parti non originali.

Posso usare il riscaldatore in bagno?

No, questo modello ha una classe di protezione IPX0, il che significa che non è protetto contro l'umidità. È destinato solo a uso interno in ambienti asciutti come soggiorno o cucina.

Come funziona il telecomando?

Inserire due pile AAA (non incluse) rispettando la polarità. Tutte le impostazioni disponibili sul pannello di controllo (accensione/spegnimento, modalità riscaldamento, temperatura, timer, oscillazione) possono essere effettuate con il telecomando.

MANUALE UTENTE EFH 2520 QLIMA

prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente

modo corretto. Per tale motivo, al fine di garantire la massima durata delle stufe

attenzione le istruzioni prima dell'uso.

mesi di garanzia per tutti i dati imputabili alla produzione o al materiale.

la Sua stufa portatile.

Cordiali saluti,

PVG Holding b.v. Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

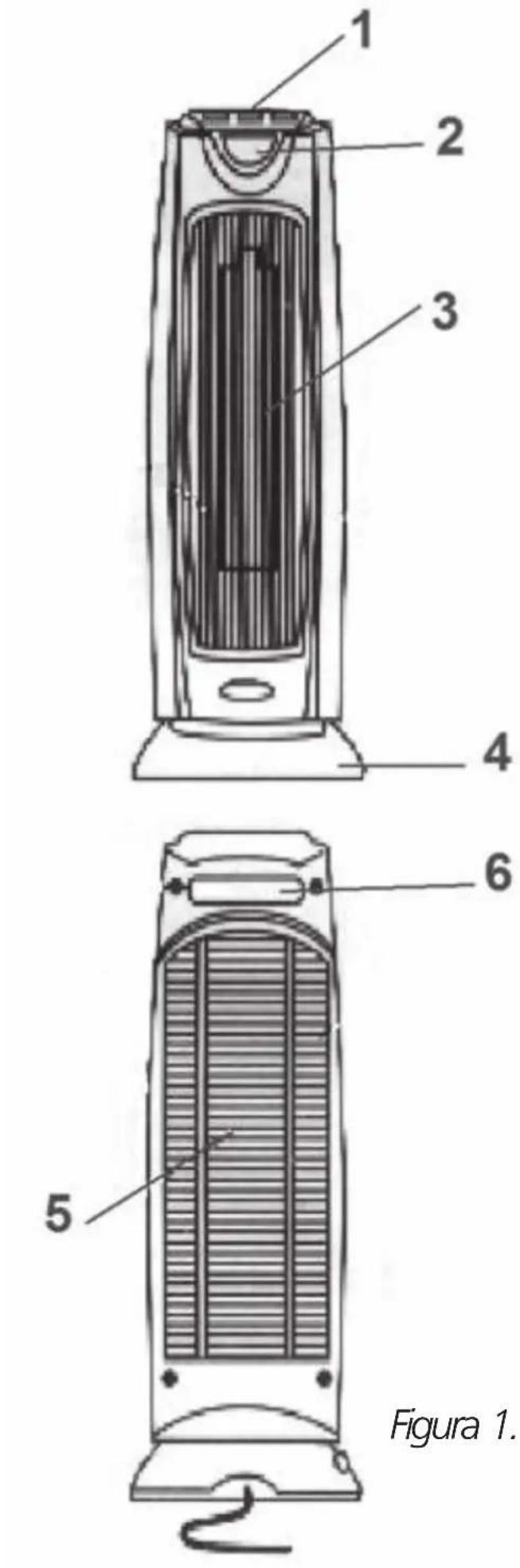

COMPONENTI PRINCIPALI

Pannello di controllo, Pannello di comando, 3 Ingresso dell'aria calda, Piede della stufa, 5 Ingresso dell'aria fredda, 6 Maniglia

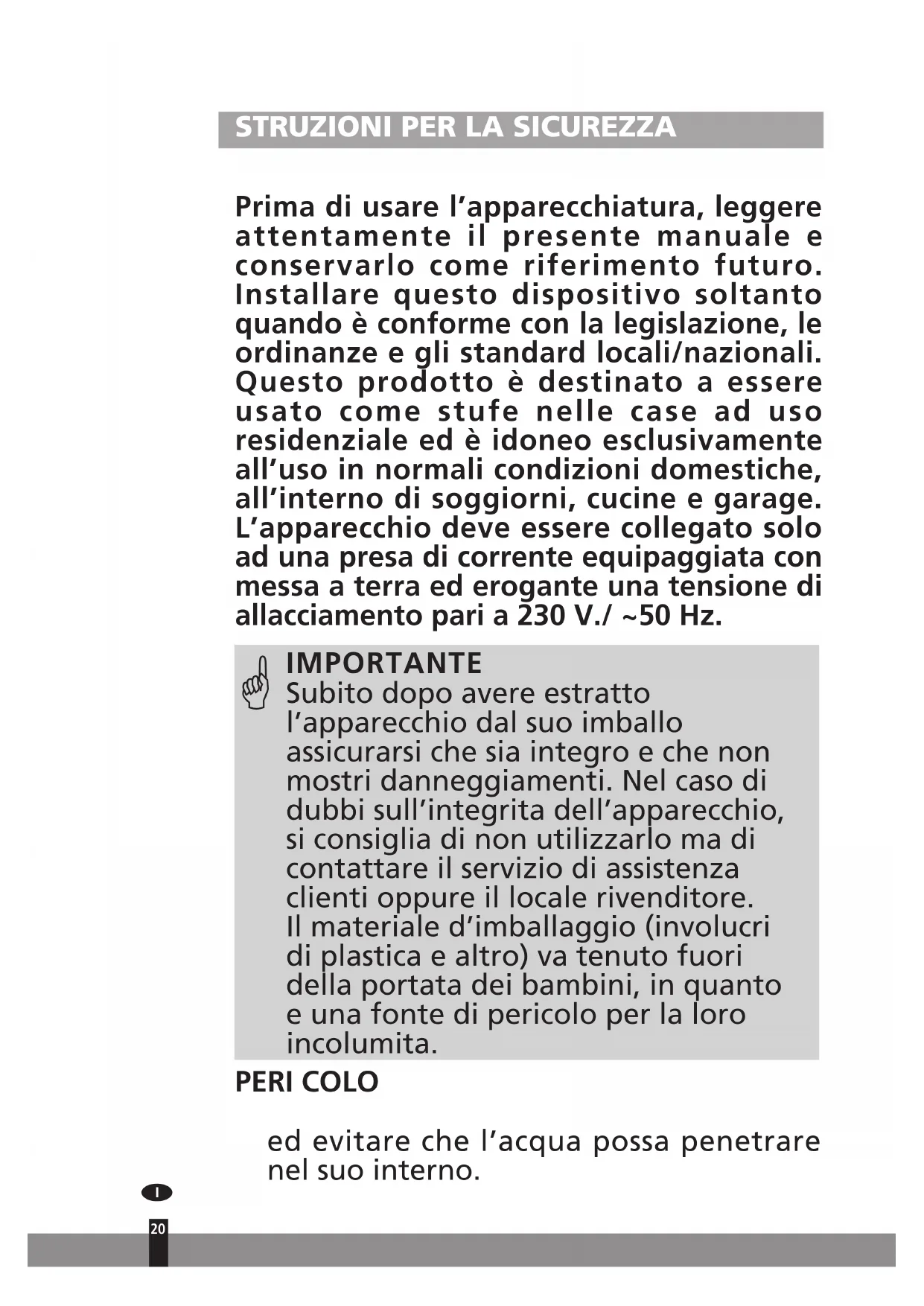

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come stufa nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 230 V./~50 Hz.

IMPORTANTE

Subito dopo avere estratto l'apparecchio dal suo imballo assicurarsi che sia integro e che non mostri danneggiamenti. Nel caso di dubbi sull'integrità dell'apparecchio, si consiglia di non utilizzarlo ma di contattare il servizio di assistenza clienti oppure il locale rivenditore. Il materiale d'imballaggio (involucri di plastica e altri) va tenuto fuori della portata dei bambini, in quanto è una fonte di pericolo per la loro incolumità.

PERICOLO

ed evitare che l'acqua possa penetrare nel suo interno.

incorrere nel rischio di una scarica elettrica.

AVVERTENZE

rispetto delle normative nazionali, dei regolamenti e delle disposizioni specifiche vigenti.

indicata sulla targhetta dell'apparecchio corrisponda alla tensione erogata alla locale rete di alimentazione, prima di connettere l'apparecchio alla presa di alimentazione.

da 220 V a 240 V.

danneggiato e onde evitare qualsiasi rischio provvedere alla sua sostituzione rivolgendosi ad un centro di assistenza autorizzato Qlima o ad un riparatore qualificato.

riparazioni va sempre consegnato ad un centro di assistenza autorizzato Qlima.

competenti o non autorizzate possono causare seri rischi per l'utilizzatore.

l'apparecchio personalmente: in una simile eventualità si perde il diritto alla copertura in garanzia.

vicino a superfici molto calde.

è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi sia sorveglianza e siano impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.

i bambini per essere sicuri che non giochino con l'apparecchio

accesso alla spina.

aperture/fessure dell'apparecchio.

vicinanze di un bagno, una doccia o una piscina.

direttamente sotto la presa di corrente.

surriscaldamento, evitare di coprire l'apparecchio.

ATTENZIONE

o un rumore anomalo proveniente dall'apparecchio, disattivare l'apparecchio immediatamente e scollegarlo dalla rete elettrica. Se permane la condizione irregolare, in questi casi l'apparecchio deve essere consegnato ad un centro di assistenza autorizzato Qlima per i controlli del caso.

disattivarlo e staccare la spina dalla

presa di alimentazione.

alimentazione vanno posizionati sempre a distanza di sicurezza dai bambini piccoli (ad almeno un metro).

luoghi umidi o in prossimità di acqua a meno che l'apparecchio non sia classificato IPX4 (vedere la targhetta di identificazione). Solo apparecchi della categoria di protezione IPX4 sono idonei per le suddette circostanze.

luoghi umidi in cui l'umidità relativa supera il 95%.

molto alte o basse ed evitare la luce solare diretta.

muoverlo mentre è in funzione.

multiple.

quando l'apparecchio non è in funzione.

a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo, accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.

dispositivo.

da parte dell'utente non vanno eseguite dai bambini senza supervisione.

INSTALLAZIONE DELLA STUFA

1. Estrarre con cautela la stufa dalla confezione.
2. Rimuovere l'imballaggio.
3. Posizionare la stufa su un solido piano orizzontale.

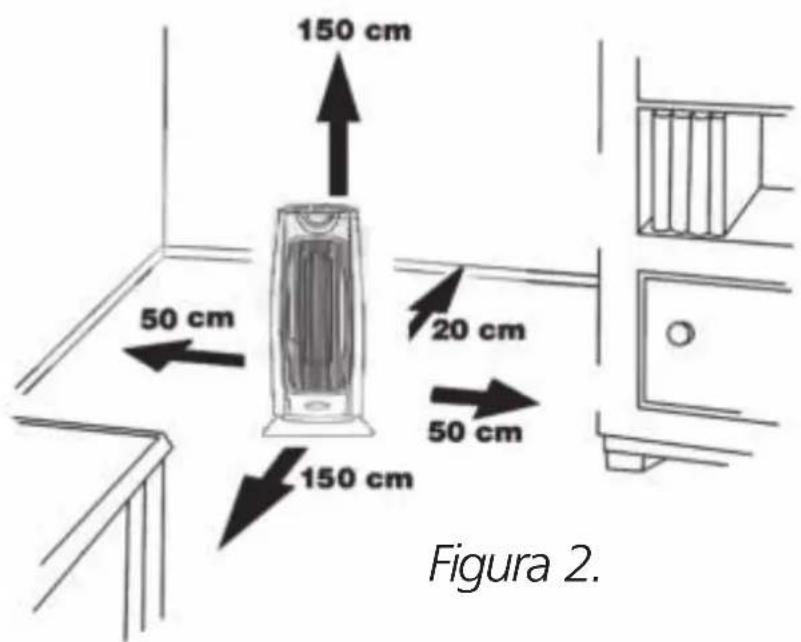

4. Assicurarsi che ci sia spazio sufficiente attorno alla stufa. Vedasi la figura 2.

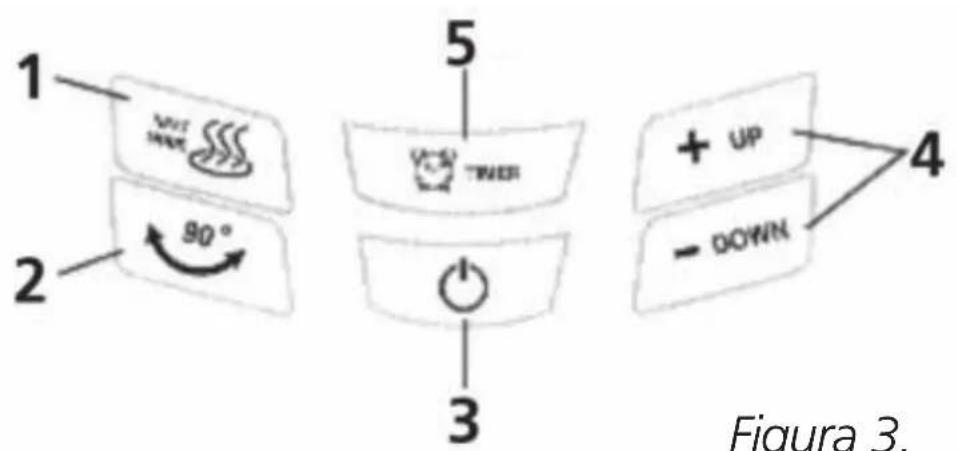

Figura 3.

sul pannello di comando o con l'ausilio del telecomando.

1. Assicurarsi che l'interruttore primario della stufa (posteriore destra) si trovi in posizione "OFF", quindi inserire la spina nella presa di corrente.
2. Portare l'interruttore primario della

emette un segnale acustico e la spia rossa si accende.

1. Quindi premere il pulsante di accensione/spegnimento ③. Sul display viene riportata la temperatura dell'ambiente e la stufa si avvierà automaticamente in modalità "FAN" emettendo aria fredda mediante la ventola.
2. Premere il pulsante per la modalità di quindi alla potenza di riscaldamento
3. Premendo nuovamente il pulsante per la modalità di riscaldamento ① la stufa passerà alla potenza di riscaldamento
4. Premendo per la terza volta il pulsante per la modalità di riscaldamento ① l'unità passerà alla modalità di HEAT. Il display mostrerà ora la temperatura ambientale desiderata.
5. Per impostare la temperatura ambientale desiderata premere i pulsanti + e -.
6. Premere il pulsante + per aumentare la temperatura ambientale desiderata.
7. Premere il pulsante - per diminuire la temperatura ambientale desiderata.

Durante la programmazione, la temperatura impostata appare sul display.

1. Quando la temperatura ambientale misurata è di 3°C superiore rispetto a quella desiderata la stufa si disattiva

dopo 30 secondi.

1. Quando la temperatura ambientale misurata è di 1°C inferiore rispetto a quella desiderata la stufa si riattiva automaticamente.
2. Premendo il pulsante della modalità riscaldamento ① quando il display

emettendo solo aria fredda.

IMPORTANTE

Soltanto in modalità "AUTO" la stufa si attiva e disattiva automaticamente. In tutte le altre posizioni di riscaldamento la stufa continuerà a emanare calore anche una volta raggiunta la temperatura ambientale desiderata.

SPEGNIMENTO DELLA STUFA

1. Premere il pulsante per la modalità di riscaldamento ① fino a disattivare la

la stufa per circa 5 minuti lasciandola accesa in modalità "FAN".

1. Quindi premere il pulsante di accensione/spegnimento ③ per spegnere la stufa.
2. Estrarre la spina dalla presa di corrente.

FUNZIONE TIMER

si spenga automaticamente dopo un numero di ore di funzionamento impostabile da 1 a 8 ore.

1. Selezionare la funzione desiderata. Si spegnerà automaticamente dopo 1
2. Ad ogni nuova pressione del pulsante "Timer" ⑤ la durata di funzionamento

di spegnimento programmato appare sulla parte inferiore sinistra del display.

di 8 ore.

premendo il pulsante del timer ⑤ per alcune volte fino a quando l'orario desiderato appare sul display.

FUNZIONE SWING

1. Premere il pulsante 2 per accendere la funzione swing. Oscillatorio per distribuire meglio l'aria calda nell'ambiente.
2. Premere nuovamente il pulsante 2 per spegnere la funzione swing.

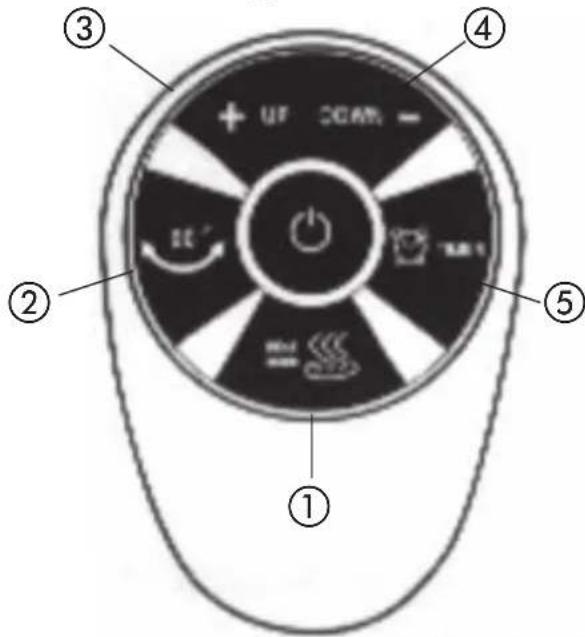

TELECOMANDO

Tutte le operazioni svolte mediante il pannello di comando sono eseguibili anche mediante telecomando.

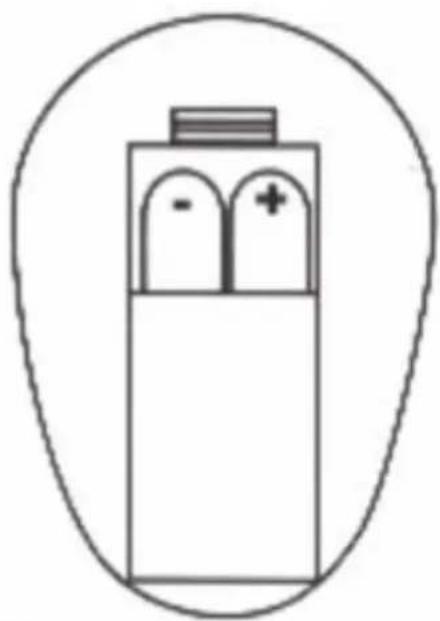

INSERIMENTO DELLE BATTERIE

Il telecomando deve essere dotato di due batterie di tipo AAA (non fornite in dotazione). Per inserire le batterie, rimuovere il coperchio del vano batterie posto sulla parte posteriore del telecomando. Inserire le batterie in modo corretto. A tale proposito, assicurarsi del

posizionamento corretto delle polarità + e -. Cfr. la figura 4.

Figura 4.

1. Pulsante modalità di riscaldamento
2. Pulsante oscillazione
3. Pulsante di accensione/spegnimento
4. Pulsanti impostazione temperatura
5. Pulsante timer

SICUREZZA

che disattiva l'apparecchio in caso di

la stufa per 10-15 minuti prima di riattivarla.

antirovesciamento che disattiva l'apparecchio qualora si rovesciasse.

il prodotto prima di maneggiarlo o pulirlo.

Verificare che il prodotto si trovi in

alimentazione sia scollegato alla presa di corrente prima di pulire il prodotto.

del dispositivo sia intatto e completamente montato prima dell'uso.

prestare sempre attenzione in fase di utilizzo. Servirsi di manopole o guanti di protezione per evitare ustioni o altre lesioni personali.

con un panno soffice e leggermente umido.

ATTENZIONE:

Non far entrare acqua o altri liquidi

causare un incendio e/o altri pericoli elettrici.

solventi, che potrebbero danneggiare il prodotto.

quando non viene utilizzato.

SPECIFICHE TECNICHE

Modello EFH 2520
Capacita di riscal- damento max.)
Amperaggio A 8.7
Tensione di rete	V / Hz / Ph	230/50/1
Peso netto kg 4.1
	mm 220x240x550
Ideale per ambi- enti fino a	m³ 80
Protezione unita IP X0

DICHIARAZIONE DI CONFORMITÀ CE

cato e distribuito in conformità alle norme di sicurezza previste dalle direttive CE.

ad un utilizzo in ambito domestico normale secondo gli scopi previsti.

CONDIZIONI DI GARANZIA

Sul presente apparecchio è concessa una garanzia di 24 mesi: la garanzia decorre dalla data di acquisto. Entro questo periodo si ha diritto alla riparazione gratuita di tutti i difetti di materiale e i vizi di fabbricazione o alla sostituzione gratuita di

zia è disciplinata alle seguenti condizioni:

responsabilità per altri reclami in garanzia relativi a danni, inclusi i danni derivati e consequenziali.

entro il periodo di garanzia non producono l'estensione del periodo di garanzia.

l'apparecchio è stato modificato, se sono stati impiegati ricambi non originali, o se è stato riparato da terzi.

soggette alla normale usura, quali filtri, batterie, lampadine e resistenze elettriche.

zione della prova di acquisto originale datata, e a condizioni che non siano state apportate modifiche alla stessa.

sati da negligenza o da un utilizzo o manipolazione non conforme alle istruzioni per l'uso.

si al trasporto dell'apparecchio o di sue componenti sono a carico dell'acquirente in tutti i casi.

1. I danni causati dal non avere utilizzato i ricambi di tipo adatto non sono coperti dalla garanzia.

Onde evitare un'inutile spesa consigliamo di leggere innanzitutto le presenti istruzioni per l'uso con accuratezza. Qualora esse non offrano alcun rimedio all'even-

tuale problema, far riparare l'apparecchio dal punto di vendita.

I prodotti o i componenti elettrici non devono essere smaltiti come comuni rifiuti domestici. Se esistono possibilità in merito è decisamente preferibile inviarli al riciclaggio. Rivolgersi alle locali autorità o al rivenditore per informarsi sulle possibilità e modalità di riciclaggio.
