| Tipo di prodotto | Lampada LED Striplight |
| Marca | Dörr |
| Modello | DSL224 |
| Numero di LED | 224 (bianchi) |
| Temperatura colore | 5500 K ±200 K (luce diurna) |
| Potenza | 55 W |
| Angolo di illuminazione | 90° |
| Indice di resa cromatica (CRI) | ≥95 Ra |
| Illuminamento a 1 m | 1000 Lux |
| Tensione di funzionamento | DC 15V 4A |
| Alimentazione | Alimentatore AC 100-240V 50/60 Hz (incluso) |
| Dimensioni del corpo | 850 x 85 x 60 mm |
| Dimensioni della superficie luminosa | 780 x 65 mm |
| Peso del pannello | 1610 g |
| Peso totale con accessori e borsa | 3050 g |
| Montaggio | Snodo sferico e collo d'oca flessibili inclusi; attacco 1/4" |
| Funzioni | Luminosità regolabile in continuo, alette orientabili, disco diffusore |
| Accessori inclusi | Alimentatore, collo d'oca, snodo sferico, borsa di trasporto |
| Sicurezza | Non guardare direttamente i LED; lasciare raffreddare prima di maneggiare; utilizzare su treppiede stabile |
| Pulizia e manutenzione | Panno in microfibra leggermente umido; nessun prodotto aggressivo; scollegare prima della pulizia |
| Materiale del corpo | Metallo robusto |
| Informazioni generali | Conforme DEEE e RoHS; marcatura CE |
Domande frequenti - DSL224 Dörr
Domande degli utenti su DSL224 Dörr
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lampada in formato PDF gratuitamente! Trova il tuo manuale DSL224 - Dörr e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DSL224 del marchio Dörr.
MANUALE UTENTE DSL224 Dörr
IT ) MANUALE DI ISTRUZIONI
DSL-224 LED STRIP LIGHT
GRAZIE per aver scelto questo prodotto di qualità DÖRR.
Si prega di leggere il manuale d'istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale d'istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale d'istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.
DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza.
01 | SUGGERIMENTI PER LA SICUREZZA
Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di esseri umani o animali!
ATTENZIONE: Fissando la luce per un periodo prolungato può causare un danno irreversibile alla retina.
- Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in maniera definitiva.
Garantire una sufficiente ventilazione durante il funzionamento. Dopo l'uso, si prega di spegnere il dispositivo.
• Utilizzare solo l'adattatore di alimentazione originale. Non utilizzare un cavo di prolunga.
In caso di utilizzo con un stand supporto luce (opzionale): per evitare l'inclinazione della luce a LED, allineare la striscia luminosa su una gamba del treppiede ampiamente estesa. Assicurarsi che il piedistallo si trovi su un terreno piano e asciutto. Gli stand supporto luce sono opzionalmente disponibili presso DÖRR nei negozi specializzati.
L'alloggiamento e le alette si scaldano leggermente durante il funzionamento – spegnere la luce a LED dopo l'uso e lasciarla raffreddare prima di toccare l'alloggiamento o le alette, o prima di riporre il dispositivo nella borsa.
- Quando si apre o si ritrae, così come quando si allineano le alette, c'è il rischio che le dita si impiglino. Quindi state attenti a dove mettete le dita.
• Non utilizzare o toccare il dispositivo con le mani bagnate.
• Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.
- Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo di nuovo.
Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
- Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto supervisione.
Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.
Non utilizzare il dispositivo vicino ad un telefono cellulare o apparecchi che generano un forte campo elettromagnetico (es. motori elettrici).
- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e togliere l'alimentazione!
- Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.
02 | DESCRIZIONE PRODOTTO
La striscia di luce a LED DÖRR DSL-224 off re una luce con un angolo di fascio stretto, che può essere facilmente regolato con le alette laterali. In questo modo è possibile creare eff etti di luce interessanti come bordi e sagome precise, ideale per le fotografi e di nudo e maternità. La piastra del diff usore garantisce una luce soff usa perfetta per il ritratto fotografi co. Con la testa a sfera e il collo d'oca fl essibile forniti, la striscia di luce può essere montata in qualsiasi posizione.
• Temperatura colore 5500 K (luce di giorno)
• Luminosità regolabile
• Può essere montato sia in orizzontale o in verticale
• Robusta custodia in metallo con alette
- Fornito con testa a sfera, collo d'oca flessibile, adattatore per corrente alternata e borsa spaziosa

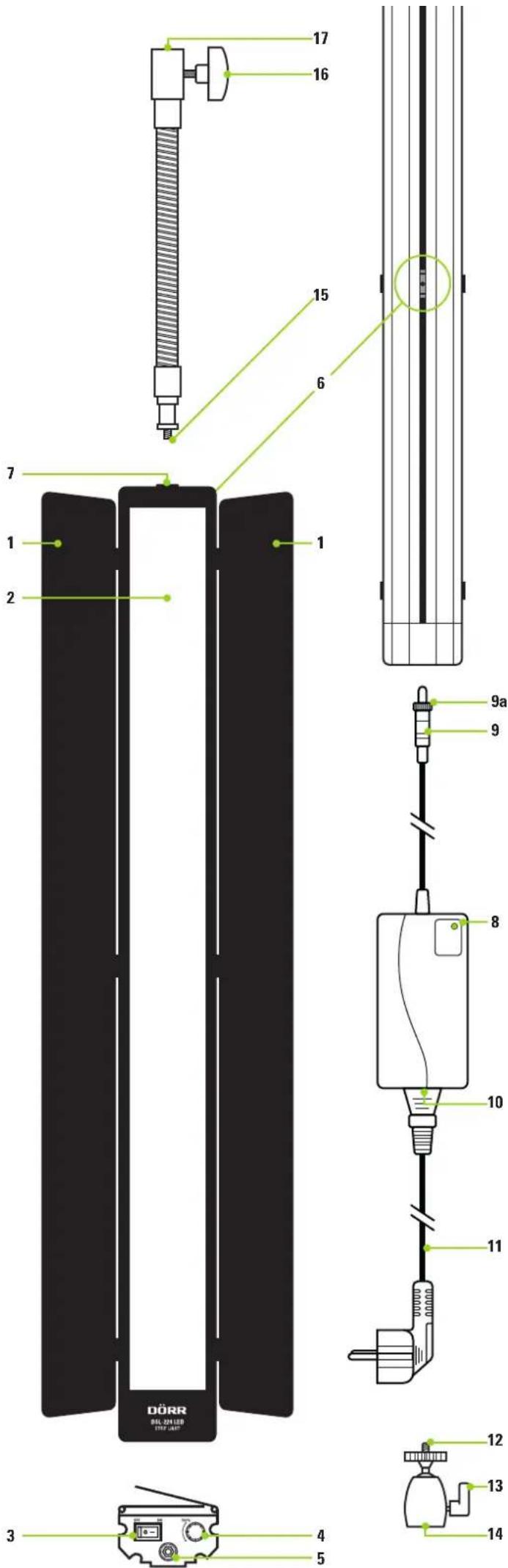

03 | NOMENCLATURE
STRISCIA DI LUCE
1 Alette laterali
2 Piastra del diff usore
3 Interruttore principale
Posizione 0 = spento "OFF"
Posizione I = acceso "ON"
4 Controllo luminosità
5 Presa per adattatore per corrente alternata
6 Supporto da treppiede mobile 1/4"
7 Attacco per treppiede da 1/4"
ADATTATORE DI ALIMENTAZIONE PER CORRENTE ALTERNATA
8 Indicatore a LED
9 Spina per la connessione
9a) Blocco a vite
10 Presa per cavo di alimentazione
11 Cavo di alimentazione
TESTA A SFERA
12 ¼" vite per il montaggio
13 Vite per il bloccaggio
14 Attacco per treppiede da ¼"
COLLO D'OCA FLESSIBILE
15 ¼" vite per il montaggio
16 Vite per il bloccaggio
17 Innesto con fi lettatura per stativi
04 | MONTAGGIO
Avvitare la vite per il montaggio da ¼" (15) nell'attacco da treppiede da ¼", per collegare la testa a sfera con il collo d'oca.
Per il montaggio verticale, avvitare la vite per il montaggio da ¼" (12) della testa sferica nell'attacco per treppiede da ¼" (7) della striscia di luce.
Per il montaggio orizzontale, avvitare la vite per il montaggio da ¼" (12) della testa a sfera nel supporto da treppiede ¼" mobile (6) sul lato posteriore della striscia di luce.
Attaccare il collo d'oca flessibile tramite l'innesto con filettatura (17) ad uno stativo (stativo opzionale non incluso) e fi ssare bene con la vita di bloccaggio (16).


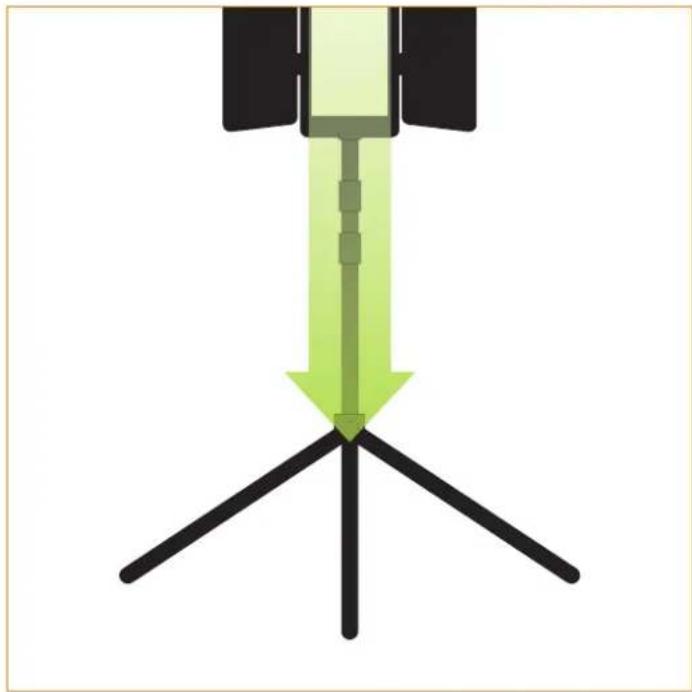

Per evitare l'inclinazione della luce a LED, allineare la striscia di luce su una gamba del treppiede ampiamente allargata. Assicurarsi che lo stativo si trovi su un terreno piatto e asciutto.
Gli stativi sono opzionalmente disponibili presso DÖRR nei negozi specializzati.
05 | PRIMO UTILIZZO/OPERAZIONI
ATTENZIONE
Prima di collegare o scollegare i collegamenti dei cavi, assicurarsi che la luce a striscia sia spenta (interruttore generale (3) in posizione 0 = spento "off").
05.1 CONNESSIONE DI ALIMENTAZIONE
Inserire la spina di connessione dell'adattatore alimentatore AC (9) nella presa (5) della striscia di luce. Per mantenere il cavo in posizione avvitare il blocco a vite (9a) verso l'alto. Prima di scollegare il cavo, assicurarsi di svitare prima il blocco a vite (9a).
Inserire il cavo di alimentazione (11) nella presa (10) dell'adattatore alimentatore AC e collegarlo ad una presa di corrente. L'indicatore LED (8) si illumina in VERDE.
05.2 FUNZIONAMENTO DELLA STRISCIA DI LUCE
- Accendi la striscia di luce con l'interruttore principale (3, position I = ACCESO "ON").
• Per regolare la luminosità, ruotare il controllo della luminosità (4). - Con le alette laterali è possibile posizionare la striscia di luce nella direzione desiderata.
ATTENZIONE
• Non lasciare mai la striscia di luce incustodita durante il funzionamento.
La custodia e le alette si scaldano leggermente durante il funzionamento - spegnere la luce LED dopo l'uso e lasciarla raffreddare prima di toccare la custodia o le alette, o prima di riporre il dispositivo nella borsa.
- Dopo l'uso, spegnere la striscia di luce con l'interruttore principale (3, posizione 0 = spento "off") e scollegare dalla presa di corrente.
06 | PULIZIA E MAGAZZINAGGIO
Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo. Assicuratevi che il dispositivo sia spento e non più collegato all'alimentazione prima di pulirlo! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo – tenere fuori dalla portata dei bambini. Tenere lontano da animali domestici.
07 | SPECIFICHE TECNICHE
| Numero dei LED 224, bianco | |
| Temperatura colore massimo. 5500 ± 200 K | |
| Potenza 55 W | |
| Angolo del fascio luminoso 90° | |
| Indice di resa cromatica (CRI) ≥95 R | a |
| Illuminazione circa. | 1,0 m: 1000 Lux |
| Voltaggio durante l'utilizzo | DC 15V 4A |
| Alimentazione con | Adattatore di alimentazione AC 100 ~ 240V50/60 Hz (incluso) |
| Dimensioni custodia di circa. | 850 x 85 x 60 mm |
| Dimensioni area illuminata circa. | 780 x 65 mm |
| Peso striscia di luce circa. | 1610 g |
| Peso inclusi accessori e borsa circa. | 3050 g |
08 | RILASCIATO CON
1 Striscia di luce DSL-224
1 Adattatore di alimentazione AC
1 Collo d'oca fl essibile
1 Testa a sfera
1 Borsa
1 Suggerimenti di sicurezza
09 | SMALTIMENTO, MARCHIO CE
09.1 INFORMAZIONI RAEE
a direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di creare rifi uti elettronici. Riciclaggio e altre forme di recupero dei rifi uti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione signifi ca che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifi uti domestici. Siete responsabili di smaltire tutti i rifi uti elettronici o elettrici presso i punti di raccolta specifici ci. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo signifi cativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo dispositivo.
09.2 CONFORMITÀ AROHS
Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.
09.3 MARCHIO CE
Il marchio CE è conforme alle direttive europee CE.
DÖRR
