MANUALE UTENTE Caldosilent OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE

3CALDOSILENT ITALIANO IT- 1 SMALTIMENTO Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale riuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufcio comunale, il servizio locale di smaltimento riuti o il negozio in qui è stato acquistato il prodotto. Questa disposizione è valida solamente negli stati membri dell’UE. INDICE GENERALE

ILLUSTRAZIONI Le illustrazioni sono raggruppate nella seconda pagina del manualeITALIANO IT- 2

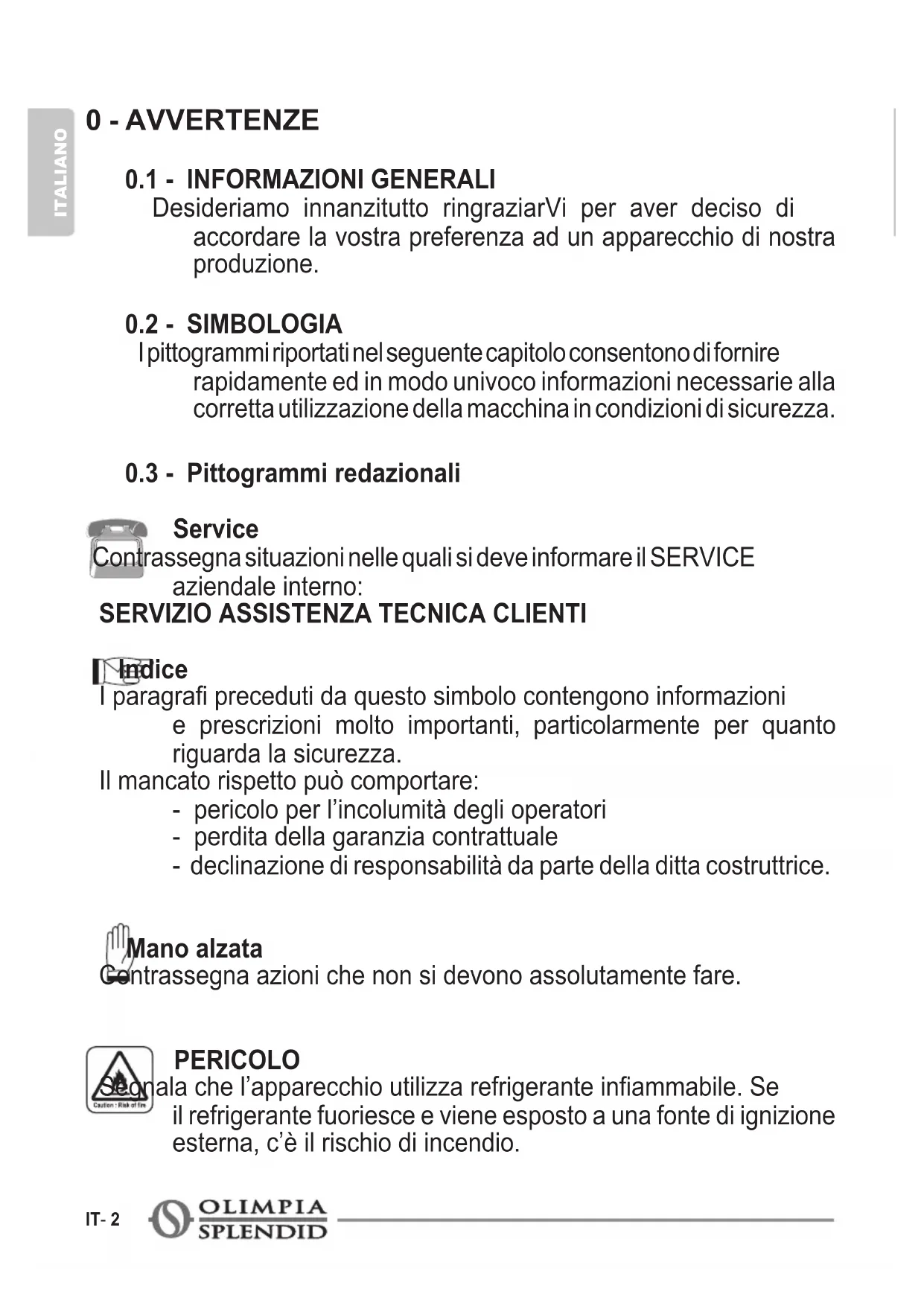

0.1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la vostra preferenza ad un apparecchio di nostra produzione.

I pittogrammi riportati nel seguente capitolo consentono di fornire rapidamente ed in modo univoco informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

0.3 - Pittogrammi redazionali

Service Contrassegna situazioni nelle quali si deve informare il SERVICE aziendale interno:

SERVIZIO ASSISTENZA TECNICA CLIENTI

Indice I paragra preceduti da questo simbolo contengono informazioni e prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza. Il mancato rispetto può comportare: - pericolo per l’incolumità degli operatori - perdita della garanzia contrattuale - declinazione di responsabilità da parte della ditta costruttrice. Mano alzata Contrassegna azioni che non si devono assolutamente fare. PERICOLO Segnala che l’apparecchio utilizza refrigerante inammabile. Se il refrigerante fuoriesce e viene esposto a una fonte di ignizione esterna, c’è il rischio di incendio.CALDOSILENT ITALIANO IT- 3

TENSIONE ELETTRICA PERICOLOSA

Segnala al personale interessato che l’operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.

PERICOLO GENERICO Segnala al personale interessato che l’operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni sici.

Segnala al personale interessato che l’operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura. NON COPRIRE Segnala al personale interessato che è vietato coprire l’apparecchio per evitarne il surriscaldamento. ATTENZIONE

• Segnala che il presente documento deve essere letto con attenzione prima di installare e/o utilizzare l’apparecchio.

• Indica che il personale di assistenza deve maneggiare l’apparecchio attenendosi al manuale di installazione. ATTENZIONE

• Segnala che potrebbero esserci delle informazioni aggiuntive su manuali allegati.

• Indica che sono disponibili informazioni nel manuale d’uso o nel manuale di installazione. ATTENZIONE Indica che il personale di assistenza deve maneggiare l’apparecchio attenendosi al manuale di installazione.ITALIANO IT- 4

0.4 - AVVERTENZE GENERALI

1. Documento riservato ai termini di legge con divieto di

riproduzione o di trasmissione a terzi senza esplicita autorizzazione della ditta OLIMPIA SPLENDID. Gli apparecchi possono subire aggiornamenti e quindi presentare particolari diversi da quelli rafgurati, senza per questo costituire pregiudizio per i testi contenuti in questo manuale.

2. Leggere attentamente il presente manuale prima di

procedere con qualsiasi operazione (installazione, manutenzione, uso) ed attenersi scrupolosamente a quanto descritto nei singoli capitoli.

3. Conservare con cura questo libretto per ogni ulteriore

4. Dopo aver tolto l’imballaggio assicurarsi dell’integrità

dell’apparecchio; gli elementi dell’imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

6. La ditta costruttrice si riserva il diritto di apportare

modiche in qualsiasi momento ai propri modelli, fermo restando le caratteristiche essenziali descritte nel presente manuale. QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE,

È SEMPRE NECESSARIO SEGUIRE PRECAUZIONI DI

7. Prima di collegare l’apparecchio accertarsi che i dati di

targa siano rispondenti a quelli della rete distribuzione elettrica. La targa dati è situata sull’apparecchio.

8. Installare l’apparecchio secondo le istruzioni del

costruttore. Un’errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

9. Usare l’apparecchio su una supercie orizzontale e stabile

o ssarlo alla parete, a seconda dei casi.

10. Durante l’utilizzo dell’apparecchio svolgere sempre tutto il

L’apparecchio è dotato di un cavo di alimentazione con spina (collegamento tipo Y). Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona qualicata similare, in modo da prevenire ogni rischio.

12. Installare l’apparecchio garantendo che interruttori e

altri comandi non siano raggiungibili da chi sta usando il bagno o la doccia.

13. Non usare prolunghe.

Per evitare il rischio di incendio tenere le uscite d’aria dell’apparecchio ad una distanza di almeno 1,5 m da qualsiasi oggetto, tessuti o materiali inammabili (g. 1).

15. Non posizionare l’apparecchio vicino a fonti di calore.

16. Non utilizzare l’apparecchio per asciugare abiti.

17. Fare attenzione che non entrino oggetti estranei nelle

aperture di ventilazione o scarico in quanto vi è il rischio di scosse elettriche, incendio o danni all’apparecchio.

18. Evitare che il cavo tocchi le superci calde durante il

19. Non svolgere il cavo sotto a tappeti, coperte o guide.

Sistemare il cavo in zone non di passaggio in modo da evitare inciampi.ITALIANO IT- 6

20. Non arrotolare, attorcigliare o avvolgere il cavo attorno

all’apparecchio perché potrebbe indebolire e rompere l’isolamento.

21. Non riporre l’apparecchio ntanto che è ancora caldo.

22. Non utilizzare l’apparecchio all’esterno o su superci

bagnate. Evitare il versamento di liquidi sull’apparecchio.

23. Non utilizzare l’apparecchio in abbinamento a

programmatori, timer o altri dispositivi che ne provochino l’accensione automatica per evitare rischi di incendio nel caso in cui l’apparecchio sia coperto o posizionato in modo non corretto.

24. L’apparecchio è concepito per un utilizzo al suolo. Non

installare a softto, né alle pareti.

25. Non azionare l’apparecchio in prossimità di tende, in

quanto il materiale potrebbe essere risucchiato nelle prese d’aria (g. 3).

26. È vietato disperdere e lasciare alla portata di bambini il

materiale dell’imballo in quanto può essere potenziale fonte di pericolo.

27. È vietato l’uso dell’apparecchio ai bambini e alle persone

inabili non assistite.

28. L’apparecchio può essere utilizzato da bambini di età non

inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

29. I bambini non devono giocare con l’apparecchio. La

pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.CALDOSILENT ITALIANO IT- 7

30. I bambini di età inferiore ai 3 anni dovrebbero essere tenuti

a distanza se non continuamente sorvegliati.

31. I bambini di età compresa tra i 3 e gli 8 anni devono

solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli.

32. I bambini di età compresa tra i 3 e gli 8 anni non devono

inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.

33. Si raccomanda di non usare la stufetta nelle immediate

vicinanze della vasca da bagno, della doccia o di una piscina.

34. ATTENZIONE - Alcune parti del presente prodotto possono

diventare molto calde e provocare ustioni. Bisogna prestare molta attenzione laddove siano presenti bambini e persone vulnerabili.

35. ATTENZIONE - Onde evitare il surriscaldamento, non

a. Collocarlo immediatamente sotto una presa di corrente ssa b. Tirare il cavo di alimentazione o l’apparecchio stesso per staccare la spina dalla presa di corrente. c. Lasciarlo esposto ad agenti atmosferici (pioggia, sole, ecc.). d. Lasciarlo inutilmente inserito. e. Toccarlo con mani bagnate o umide.

37. Utilizzare l’apparecchio solamente nel rispetto delle

istruzioni fornite nel presente manuale.ITALIANO IT- 8 Il costruttore sconsiglia qualsiasi altro tipo di utilizzo in quanto potrebbe provocare scosse elettriche, incendi o lesioni personali.

38. La causa più comune di surriscaldamento è il

deposito di polvere o lanugine nell’apparecchio. Rimuovere regolarmente questi accumuli scollegando l’apparecchiatura dalla presa di corrente ed aspirando dai fori di ventilazione e le griglie.

39. Non utilizzare detergenti abrasivi sull’apparecchio.

Pulire con un panno umido (non bagnato) risciacquato in acqua insaponata calda. Scollegare sempre la spina dall’alimentazione elettrica prima di effettuare la pulizia.

40. Non collegare l’apparecchio all’alimentazione elettrica

ntanto che non è completamente assemblato e regolato.

41. Spegnere ed utilizzare l’impugnatura dove prevista per

effettuare gli spostamenti (g. 2).

42. Non lavare o immergere l’apparecchio in acqua o in altri

liquidi. Potrebbero vericarsi corto circuiti o incendi.

43. Non far funzionare l’apparecchio in una area chiusa come

dentro un armadio in quanto esso potrebbe causare un incendio.

44. In caso di incompatibilità tra la presa e la spina

dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualicato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (A) non deve essere inferiore a quella massima dell’apparecchio.

45. Non utilizzare l’apparecchio in caso di guasto o cattivo

funzionamento, se il cavo o spina sono danneggiati, o seCALDOSILENT ITALIANO IT- 9 è stato fatto cadere o è danneggiato in qualsiasi modo. Spegnere l’apparecchio, scollegare la spina dalla presa di corrente e farlo controllare da personale professionalmente qualicato.

46. Lo smontaggio, riparazione o riconversione da parte di

una persona non autorizzata potrebbe comportare gravi danni e annullerà la garanzia del fabbricante.

47. Non smontare, né apportare modiche all’apparecchio.

48. Riparare da se l’apparecchio è estremamente pericoloso.

49. In presenza di perdite di gas da altre apparecchiature,

arieggiare bene l’ambiente prima di azionare l’apparecchio.

50. Non scollegare la spina dalla presa di corrente prima di

aver spento l’apparecchio.

51. Dopo aver tolto l’imballaggio assicurarsi che l’apparecchio

si presenti integro senza visibili danneggiamenti che potrebbero essere stati causati dal trasporto. In caso di dubbio non utilizzare l’apparecchio e rivolgersi ai Centri di Assistenza Tecnica autorizzati.

52. Disinserire sempre il prodotto dall’alimentazione elettrica

se lasciato incustodito.

53. Nel caso in cui si decida di non utilizzare più un apparecchio

di questo tipo, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione, dopo avere staccato la spina dalla presa di corrente. Si raccomanda inoltre di rendere innocue quelle parti dell’apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell’apparecchio fuori uso per i propri giochi.

54. Al primo utilizzo e dopo un lungo periodo di inattività

dell’apparecchio, si potrebbe sentire un leggero rumore o un po’ di odore. È un fenomeno normale che scompare dopo qualche minuto di funzionamento.ITALIANO IT- 10

Questo prodotto deve essere utilizzato unicamen- te secondo le speciche indicate nel presente ma- nuale. L’utilizzo diverso da quanto specicato po- trebbe comportare gravi infortuni. LA DITTA COSTRUTTRICE NON SI ASSUME RE- SPONSABILITÀ PER DANNI A PERSONE O COSE

55. L’apparecchio deve essere utilizzato esclusivamente come

termoventilatore con il solo scopo di rendere confortevole l’ambiente dove si soggiorna.

56. Questo apparecchio è destinato solo per un utilizzo

domestico o similare, non di tipo commerciale o industriale.

57. Un uso improprio dell’apparecchio, con eventuali

danni causati a persone, cose o animali, esula OLIMPIA SPLENDID da ogni responsabilità.

0.6 - USO NON PREVISTO E POTENZIALMENTE PERICOLOSO

58. Non utilizzare l’apparecchio in zone in cui vengono utilizzati

o stoccati benzina, vernici o altri liquidi inammabili o in ambienti con presenza di gas inammabili o gas esplosivi.

59. Non utilizzare l’apparecchio se nel locale è stato da poco

spruzzato insetticida a gas o in presenza di incensi accesi, vapori chimici o residui oleosi.

60. Non utilizzare questo apparecchio in piccole stanze

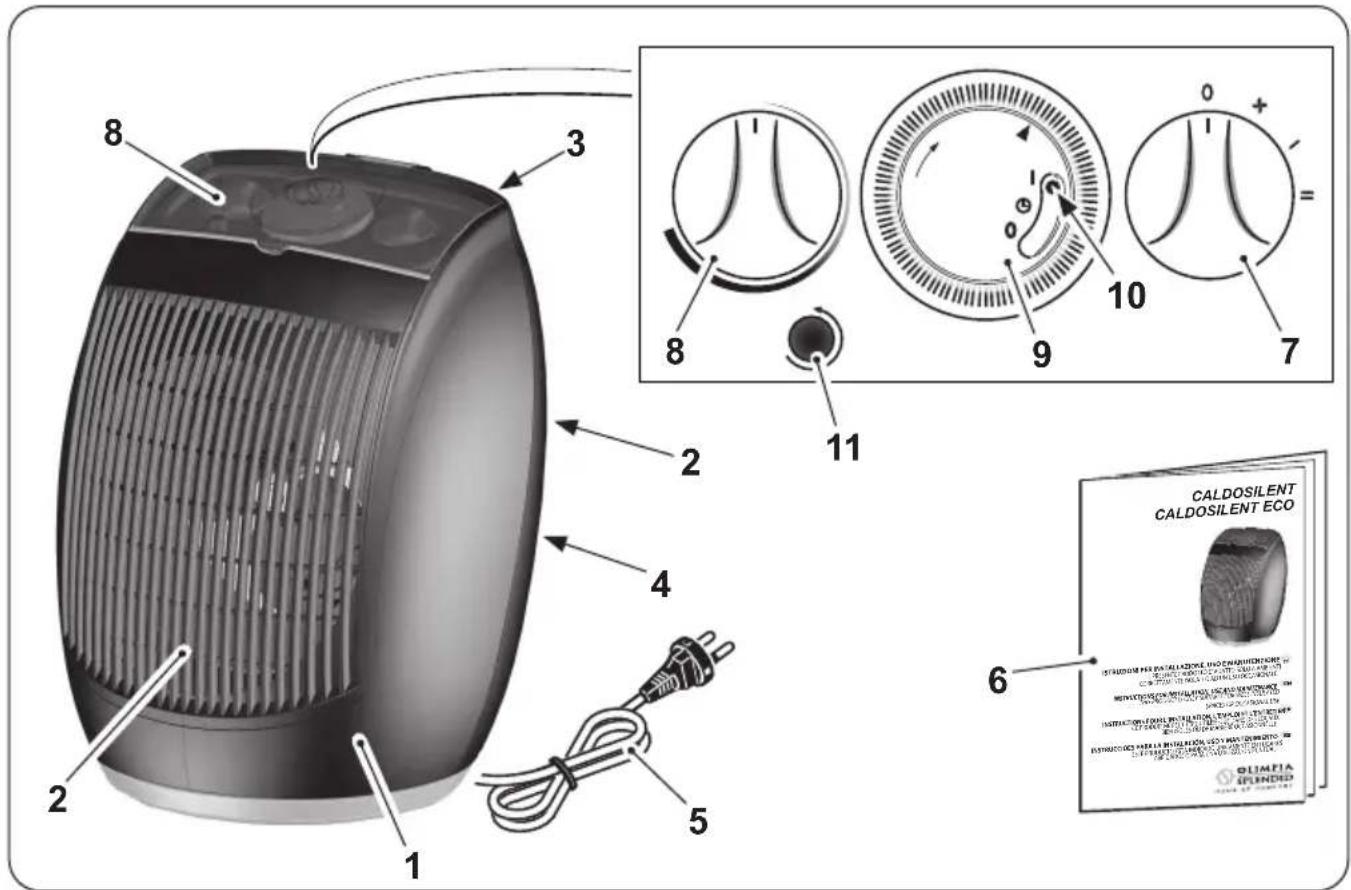

1. Corpo apparecchio

2. Griglia uscita aria

5. Cavo di alimentazione elettrica

6. Libretto uso e manutenzione

7. Manopola selezione potenza

8. Manopola regolazione temperatura

9. Manopola selezione modalità

10. Interruttore modalità

11. Tasto attivazione/disattivazione

oscillazione (Solo modello Caldosilent)

• L’apparecchio non richiede installazione deve essere utilizzato esclusivamente come apparecchio portatile.

Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualicato.

• Svolgere completamente il cavo di alimentazione elettrica.ITALIANOIT- 12
• Posizionare l’apparecchio in un ambiente adeguato e su una supercie stabile e piana.

• Assicurarsi che tende o altri oggetti non ostruiscano il usso d’aria (g. 3).

• Lasciare almeno 1,5m di spazio libero sui lati, dietro l’apparecchio e sopra l’apparecchio (g. 1).

• Assicurarsi che manopola (7) sia posizionata su “O” e l’interruttore (10) sia posizionato su “I”.

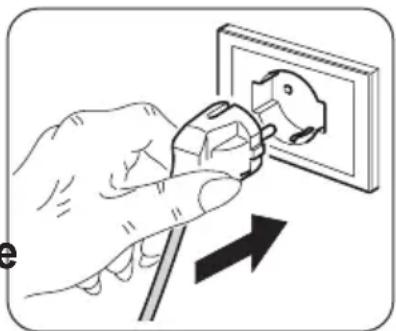

• Collegare la spina nella presa di corrente.

• Assicurarsi che i dati di rete corrispondano con quanto riportato sulla targa dati dell’apparecchio.

• Sistemare il cavo in zone non di passaggio in modo da evitare inciampi.

• Manopola in posizione “O” : apparecchio spento

• Funzione “VENTILAZIONE” : ruotare la manopola nella posizione “ ”.

• Funzione “POTENZA MINIMA” : ruotare la manopola nella posizione “ I ”.

• Funzione “POTENZA MASSIMA” : ruotare la manopola nella posizione “ I I ”. Manopola “8”

• Avviare l’apparecchio ruotando la manopola (7) nella posizione “ I ” oppure nella posizione “II” e assicurarsi che l’interruttore (10) sia posizionato su “I”.

• Per impostare la temperatura ambiente ad un dato valore (termostatazione), ruotare la manopola “8” in senso orario no al suo arresto.

• Una volta raggiunta la temperatura desiderata nella stanza, girare lentamente la manopola “8” in senso antiorario, nché l’apparecchio non si spegne.

• A questo punto l’apparecchio si riattiverà automaticamente quando la temperatura della stanza si abbasserà oltre il limite impostato e si spegnerà di nuovo una volta che la temperatura ambiente raggiunge il valore impostato. Per attivare la funzione antigelo bisogna ruotare la manopola (8) in senso antiorario no alla ne e selezionare la funzione di riscaldamento tramite la manopola (7), assicurarsi sempre che l’interrruttore (10) sia posizionato su “I”.CALDOSILENT

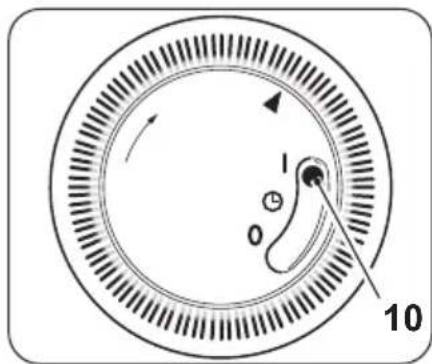

ITALIANO IT- 13 Manopola “9” Funzione TIMER (non disponibile per versione CALDOSILENT ECO)

Questo apparecchio è dotato di un timer (24h) a intervallo, la manopola (9) è composta da 96 segmenti ed ogni segmento rappresenta 15 minuti.

Per impostare la modalità timer procedere come descritto di seguito: - Spingere verso l’esterno i segmenti che rappresentano l’orario in cui l’apparecchio deve rimanere acceso. - Spingere verso l’interno i segmenti che rappresentano l’orario in cui l’apparecchio deve spegnersi. Esempio: Per programmare l’apparecchio in modo che si accenda alle 09:00 e si spenga alle 13:00, spingere tutti i segmenti tra 9 e 13 verso l’esterno, quindi spingere tutti gli altri segmenti verso l’interno. - Regolare l’interruttore (10) nella posizione “ ” per abilitare il timer. Se l’interruttore (10) si posiziona sul simbolo “I” l’apparecchio comincia a lavorare in funzione continua disattivando la modalità “Timer”. Le impostazioni della modalità “Timer” rimangono memorizzate allo spegnimento dell’apparecchio. In caso si scolleghi la spina dalla presa elettrica l’orario corrente non si aggiorna in automa- tico. Quando si ricollega la spina elettrica BISOGNA impostare nuo- vamente l’ora corrente come descritto in precedenza.ITALIANOIT- 14

4 - PROTEZIONE SURRISCALDAMENTO

Questo prodotto è protetto da una protezione al surriscaldamento che spegne l’apparecchio automaticamente in caso di forte surriscaldamento. In questo caso: - scollegare la spina dalla presa della corrente; - aspettare circa 10 minuti per lasciarlo raffreddare; - trovare la possibile causa del surriscaldamento (es.qualcosa che copre l’apparecchio); - controllare eventuali danni all’apparecchio, cavo di alimentazione e spina. Se non ci sono danni: - collegare la spina nella presa di corrente; - riavviare l’apparecchio. Se l’apparecchio rimane ancora spento, contattare il servizio assistenza.

5 - MANUTENZIONE E PULIZIA

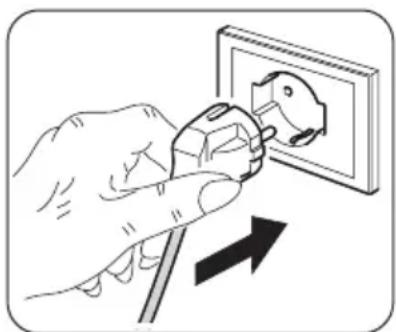

Prima di effettuare qualunque intervento di pulizia o manutenzione sull’apparecchio scollegare la spina dalla presa di corrente ed attendere che la ventola si sia fermata.

• Utilizzare un panno asciutto per pulire l’apparecchio.

• Se l’apparecchio è molto sporco, è possibile utilizzare un panno inumidito con acqua tiepida (max 50°C) e detergente delicato per pulirne le parti esterne. Asciugare con un panno asciutto.

• Assicurarsi che l’apparecchio sia completamente asciutto prima di ricollegare la spina alla presa di corrente.

• Non utilizzare un panno trattato chimicamente o antistatico per pulire l’apparecchio.CALDOSILENT ITALIANO IT- 15

• Non utilizzare, benzina, solvente, pasta per lucidare, o solventi similari. Questi prodotti potrebbero provocare la rottura o la deformazione della supercie in plastica.

• Non usare oli, sostanze chimiche o prodotti abrasivi per pulire l’apparecchio.

• Non lavare o immergere l’apparecchio in acqua.

In caso di malfunzionamento dell’apparecchio non tentare di smontarlo ma rivolgersi al rivenditore o al servizio di assistenza tecnica.

6 - CONSERVAZIONE DELL’APPARECCHIO

• Se non si intende utilizzare l’apparecchio per un periodo di tempo particolarmente lungo o si devono effettuare lavori che potrebbero produrre molta polvere, si consiglia di riporre l’apparecchio come segue:

• Spegnere l’apparecchio e scollegare la spina dalla presa di corrente.

• Riporre l’apparecchio in un luogo fresco ed asciutto al riparo da umidità.

• Dimensioni apparecchio (mm): 267x343x251

• Peso apparecchio: 2,3 Kg Per le speciche tecniche vedere tabella a pagina seguente.ITALIANO IT- 16 Dato Simbolo Valore Unità Potenza termica Potenza termica normale

Potenza termica minima (indicativa)

Massima potenza termica continua

Consumo ausiliario di energia elettrica Alla potenza termica normale

Alla potenza termica minima

Tipo di potenza termica/controllo della temperatura ambiente Si No Potenza termica a fase unica senza controllo della temperatura ambiente Due o più fasi manuali senza controllo della temperatura ambiente Con controllo della temperatura ambiente tramite termostato meccanico Con controlo elettronico della temperatura ambiente Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero Con controllo elettronico della temperatura ambiente e temporizzatore settimanale Altre opzioni di controllo Controllo della temperatura ambiente con rilevamento di presenza Controllo della temperatura ambiente con rilevamento di nestre aperte Con opzione di controllo a distanza Con controllo di avviamento adattabile Con limitazione del tempo di funzionamento (non disponibile per CALDOSILENT ECO) Con termometro globo nero info@olimpiasplendid.it Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy CALDOSILENT/ECOCALDOSILENT ENGLISH EN- 1 MAIN INDEX
