MANUALE UTENTE D60LAA0N1 NEFF

Importanti avverenze di sicurezza. 17

Tutela dell'ambiente 19

Risparmio energetico. 19

Smaltimento ecocompatibile 19

Tipidisecrizio 19

Modalità aspirazione 19

Esercizio di ricircolo 19

Usare I'apparecchio 20

Impostazione della ventola 20

Illuminazione 20

Pulizia e manutenzione. 20

Guasti, Che fare se? 22

Tabella dei guasti. 22

Servizio di assistenza tecnica 22

Accessori 23

Per ulteriori informazioni su prodotti, accessori, pezioni di ricambio e servizi è possibile consultare il site Internet www.neff-international.com e l'eShop www.neff-eshop.com

Important avverenze di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzato l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installatione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installatione.

Questo appearecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.

L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all'utilizzo non conforme o errato.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Il presente apparecchio può essere utilizzato da persone (bambini compresi) con disponibilità fisiche, mentali o sensoriali ridotte o sprovviste dell'esperienza e/o delle conoscenze adeguate solo se assistite o monitorate da una persona che si assume la responsabilità della loro sicurezza.

Ai bambini è vietato giocare con l'apparecchio! La pulizia e la manutenzione di competenza dell'utente non devono essere eseguite da bambini, a meno che non abbiano un'età pari o superiore a 8 anni e non siano sorvegliati.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore a 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

Questo appearecchio non è dautilizzare con un timer esterno o un telecomando separato.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

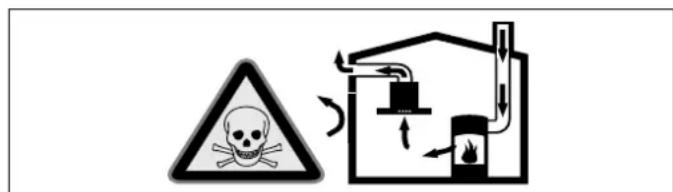

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento.

E necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino).

In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti viene sottratta dell'aria: nella alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione più affluire nellaStanzaattraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in agli caso lo spazzacamino responsable che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile alla limitazioni.

Pericolo di incendio!

• I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi.

Sostituire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio,.
senza filtro per grassi.

• I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libero (ad es. fiammeggiare). L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille.
  L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spagnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.

Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare nella appoggiarci sopra una stoviglia. Un disposativo di ventilazione montato sopra cui subire danni o addirittura incendiari. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.
- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Un disposativo di ventilazione montato sopra cui subire danni o addirittura incendiarsi. Non utilizzato mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per essere 15 minuti. Un bruciatore grande con altri 5kW (wok) corrisponde alla potenza di due bruciatori a gas.

Pericolo di scottature!

Durante il funzionamento le parti scoperte divertano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

Pericolo di lesions!

• Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.
  La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spiè LED accese per un periodo superiore a 100 secondi.

Pericolo di scariche elettriche!

• Un appearecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un appearecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corrosione. Pericolo di danni da umilità che penetrà nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di lavoro.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il canale di espulsione in posizione leggermente spiovente rispetto all'apparecchio (1° di dislivesso).

Tutela dell'ambiente

Il suo nuovo apparecchio è particolaremente efficente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

• Durante la cottura accertarsi che ci sa un'erazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contento.
• Adattare i livelli di ventilazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di ventilazione basso significà un consumo di energia ridotto.
  In caso di vapori di cottura intensi selezionare tempestivamente un livello di ventilazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolongato della cappa di aspirazione.
• Spegnere la cappa di aspirazione quando non è più necessaria.
  Spagnere l'illuminazione quando non è più nécessaria.
  Pulire e sostituire i filtri rispettoando gli intervalli di tempo indicati al fine di incrementare l'efficacia del systema di aspirazione ed evitare il rischio di incendio.

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il risciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Tipi di esercizio

Questo apparecchio più essere impiegato per aspirazione o ricircolo.

Modalità aspirazione

L'aria aspirata viene purificata atraverso il过滤 per grassi e convogliata all'esterno tramite un sistema di tubi.

Avvertenza: L'aria non deve essere deviata in un camino che viene utilizzato per lo scarico di gas di appearecchi che bruciano gas o altri carburanti (questo non vale per appearecchi a ricircolo d'aria).

Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere l'autorizzazione di un technician specializzato.
Se l'ariaESAusta vienedcondottaattraverso la parete esterna, e necessarioutilizzareuna cassetta murale telescopica.

Esercizio di ricircolo

L'aria aspirata viene purificata atraverso il filtrato antigrasso e un filtrato ai carboni attivi e quando reimmessa nella cucina.

Avvertenza: Per catturare gli odori nelle esercizio di ricircolo, è necessario installare un过滤 ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio di ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati,tramite il servizio clienti o il punto vendita on-line.I numero degli accessori sono riportati nella parte finale delle istruzioni per l'uso.

Usare l'apparecchio

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. É possible che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In quello modo il vapore di cottura viene aspirato in modo efficace.

Avverenza: Inclinare in avanti la copertura in vetro. La zona di aspirazione viene così ingrandita.

Pannello di lavoro

1. Illuminazione

0 Disattivare I'illuminazione

1 Attivare l'illuminazione

2. Ventole

0 Disattivare la ventola
1 Attivare il livello 1 della ventola
2 Attivare il livello 2 della ventola
3 Attivare il livello 3 della ventola

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzareanche un livelloventola elevato.

Attivazione

Portare il regolatore a scorrimento in posizione 1, 2 o 3.

Avvertenza: Quando la ventola è accesa si illumina un LED.

Disattivazione

Portare il regolatore a scorrimento in posizione 0.

Illuminazione

L'illuminazione può esseregettata o disattivata in modo indipendente dalsystemadiaspirazione.

Portare il regolatore a scorrimento in posizione 1.

Pulizia e manutenzione

Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica.

Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusabile nella scatola dei fusibili.

Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica.

Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alleindicazioni della tabella. Nonutilizzare

detergenti aggressivi o abrasivi,
detergentia elevato contento di alcool,
spugnette dure o abrasive,
detergenti ad alla pressione o dispositi vi a getto di vapore.

Lavare bene le spugne nuove prima diutilizzarle.

Osservare tutte le istruzioni e le awertenze riportate sui prodotti detergenti.

Campo Detergenti

Acciaio inox Soluzione di lavaggio calda: pulire con un panno spugna e asciugare con un panno morbido. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Speciali detergenti per superfici in acciaio inox sono essere richiesti presso il servizio di assistenza tecnia o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.

Superfici laccate Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido. Non utilizzato detergenti per acciaio inox.

Alluminio e plastica Detergente per vetro: pulire con un panno morbido.

Vetro Detergente per vetro: pulire con un panno morbido. Non utilizzato rischietti per vetro.
Elementi di lavoro	Solutuzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido. Pericolo di scarica elettrica a causa dell'umidità che penetrata. Pericolo di danni causati dall'umidità che penetrata nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato. Non utilizzato detergenti per acciaio inox.

Smontaggio del filtro per grassi in vello

Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi.

Sostituire il filtro per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio sonofrica滤ro per grassi.

Avvertenza: Utilizzato soltanto filtri originali poiché sono conformi alle norme vigenti in materia di sicurezza e garantiscono un funzionamento ottimale.

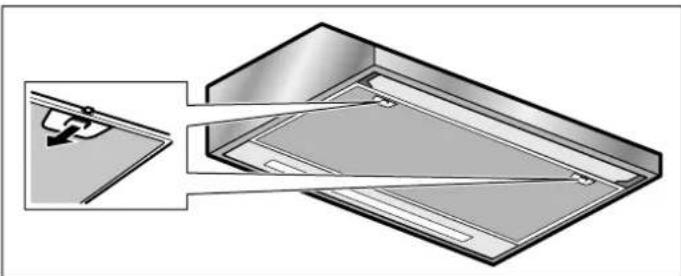

1. Premere a sinistra e a destra sul dispositivo di bloccaggio della griglia filtrante.

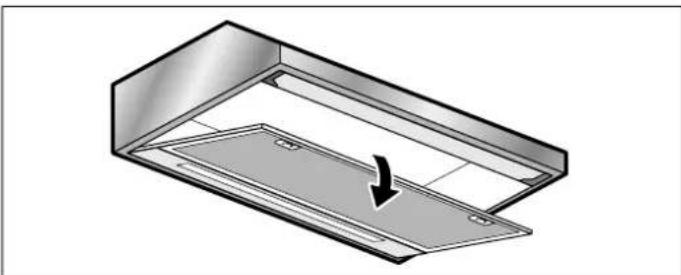

1. Apire verso il basso la griglia filtrante.

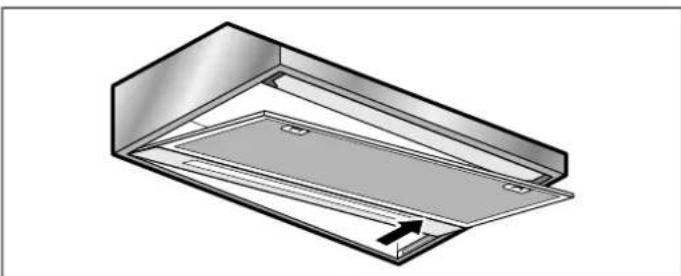

1. Portare la griglia filtrante in posizione obliqua e rimuovere.

1. Rimuovere i fili e il filtrlo per grassi in vello.

1. Dopo lo smontaggio del filtro per grassi in vello pulire l'apparecchio internamente.

2. Pulire la griglia filtrante.

Montaggio del filtro per grassi in vello

1. Tagliare il nuovo filtro per grassi in vello della dimensione necessaria e collocarlo nella griglia filtrante.

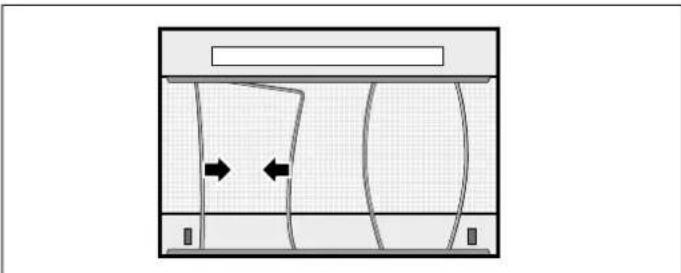

2. Bloccare il filtro per grassi in vello con i fili.
3. Inserire la griglia filtrante.

Avverenza: Accertarsi che il dispositivo di bloccaggio si innesti a destra e a sinistra sulla griglia filtrante.

Sostituzione del filtro a carbone attivo (solo con modalità ricircolo)

Per garantire l'adeguata separazione degli odori è necessaria una manutenzione regolare del filtr.

I filtri a carbone attivo devono essere sostituiti almeno agli 4 mesi.

Avverenze

I filtri a carbone attivo non sono compresi nella fornitura. I filtri a carbone attivo sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita online.
I filtri a carbone attivo non possono essere puliti o riattivati.

Avverenza: Utilizzare sostanto filtri originali poiché garantisco un funzionamento ottimale.

1. Smontaggio filtro per grassi in vello, vedere capitolo Smontaggio filtro per grassi in vello.

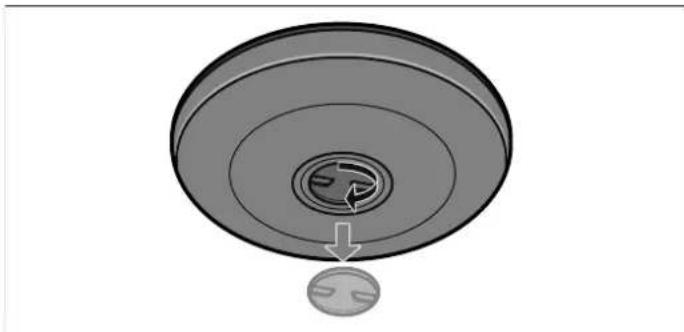

2. Allentare il raccordo a vite della copertura del filtro a carbone attivo.

1. Rimuovere il filtro a carbone attivo.
2. Inserire il filtro a carbone attivo.
3. Fissare la copertura.
4. Montaggio filtro per grassi in vello, vedere capitolo Montaggio filtro per grassi in vello.

Guasti, Che fare se?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conformere rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate escludamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettioso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella dei guasti

Guasto Possibile causa		Rimedio
L'apparecchio non funziona	La spina non è insertita	Collegare l'apparecchio alla corrente
	Interruzione dell'alimenta- zione elettrica	Controllare se gli altri elet- trodomestici funzionano
	Il fusibile è difet- toso	Verificare se il fusibile dell'apparecchio nell'appo- sita scatola è aosto
L'illuminazione non funziona.	Le luci LED sono guaste.	Consultare a tale proposito la sezione "Sostituzione delle luci LED".

Sostituzione delle luci LED

Pericolo di scossa elettrica!

Durante la sostituzione delle lampadine i contatti del portalampada sono molto tensione. Prima di procedere alla sostituzione, staccare la spina o disattivare il fusabile nella relativa scatola.

Pericolo di lesioni!

La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spiè LED accese per un periodo superiore a 100 secondi.

Important! Utilizzare solo lui dello stesso tipo e potenza.

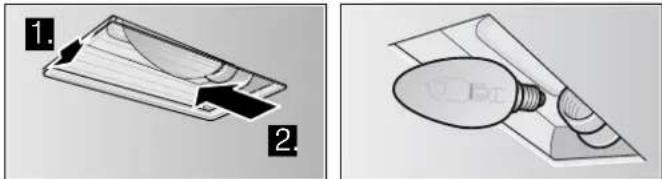

1. Sollevare leggermente la copertura della lampadina e spostarla verso l'esterno dell'apparecchio.
2. Svitare la lampadina e sostuirla con una dello stesso tipo.

1. Montare la copertura della lampadina.
2. Inserire la spina di rete o riattivare il salvavita.

Servizio di assistenza tecnica

Il servizio di assistenza technique è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un technician quando non è necessario.

Quando si contatta il servizio clienti indicate sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta con i codici si trova nella parte interna dell'apparecchio (a tale scopo rimuovere la griglia filtrante).

Per averere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di Telefono del servizio di assistenza tecnica.

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza tecnica

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è miglioratoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-522822

Linea verte

CH 0848 840 040

Fidatevi della competenza del Costrutto. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualiati del servizio assistenza e con pezzi di ricambio originali per il vosto appearecchio.

Accessori

(non compreso nella fornitura)

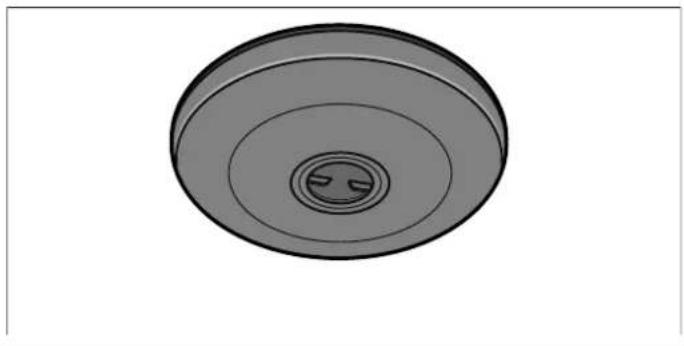

Filtri a carbone attivo

Z5101X0

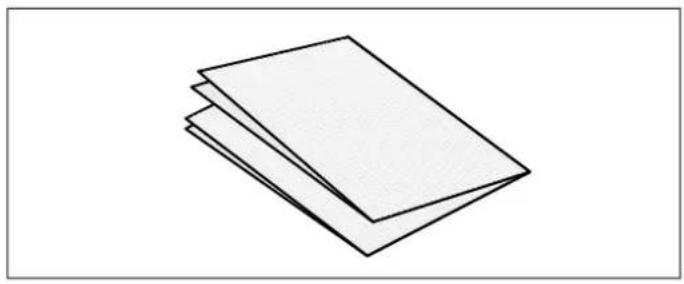

Filtro per grassi in vello

Z5201X0
