BEDIENUNGSANLEITUNG D60LAA0N1 NEFF
Wichtige Sicherheitshinweise 3
Umweltschutz 5
Energiesparen 5
Umweltgerecht entsorgen 5
Betriebsarten 5
Abluftbetrieb. 5
Umluftbetrieb 5
Gerat bedienen 6
Lüfter einstellen 6
Beleuchting. 6
Reinigen und warten 6
Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.neff-international.com und Online-Shop: www.neff-eshop.com
Für Produktinformationen sowie Anwendungs- und Bedienfragen wahlen Sie unsere Info-Nummer: (Mo-Fr: 8.00-18.00 Uhr erreichen) Nur für Deutschland gültig.
089-12474474
Wichtige Sicherheitshinweise
These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei dess, diese Personen werden beim Umgang mit dem Gerät durch eine Person, die für ihre Sicherheit verantwortlich ist, überwacht oder angeleitet.
Kinder)durfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dess, sie sind 8 Jahre und alter und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlieben.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.

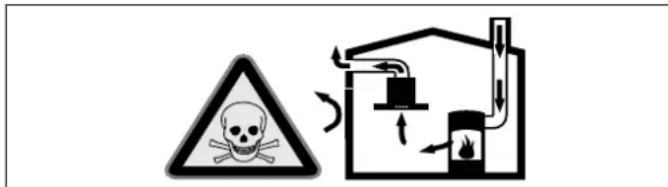

Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entstehen ein Unterdruck.
Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
Es muss saber immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate austauschen.
Gerät nie ohne Fettfilter betreiben.
Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
HeiBes OI und Fett entzündet sich Schnell. HeiBes OI und Fett nie unbeaufsichtigt las- ten. Nie ein Feuer mit Wasser loschen. Kochstelle ausschalten. Flammen vorsich- ting mit Deckel, Löschdecke oder Ahnli- chem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Stromschlaggefahr!
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Technikerarf Reparaturendurchfuhren und beschädigte Anschlussleitungen austauschen. Ist das Gerätdefekt, Netzsteckerziehen oder Sicherungim Sicherungskosten ausschalten.Kundendienst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).
Umweltschutz
Ihr neuen Gerät ist besonders energiaeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.
Energiesparen
Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuchen arbeitet.
Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten frührzeitig eine höhere Lüfterstufe wahren. Bereits in der Kuche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
Dunstabzugshaube ausschalten, wenn sie nicht mehr benögt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Luftung zu erhöhen und eine Brandgefahr zu vermeiden.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Betriebsarten
Dieses Gerät konnen Sie im Abluft- oder Umluftbetrieb einsetzen.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Hinweis. Die Luftarf nicht in einen Kamin abgeleitet werden, der fur Abgase von Geräten verwendet wird, die Gas oder andere Kraftstoffe verbrennen (dies gilt nicht für Umluftgeräte).
Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die AuBenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgefuhrt.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundenstand oder im Online-Shop. Die Zubehör-Nummern finden Sie am Ende der Gebrauchsanleitung.
Gerät bedieren
These Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst weniger Minuten nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.
Hinweis: Glasabdeckung nach vorne klappen. Der Abzugsbereich wird dadurch vergroßert.
Bedienfeld
1 Beleuchting
0 Beleuchtung ausschalten
1 Beleuchtung einschalten
2 Lüfter
0 Lüfter ausschalten
1 Lüfterstufe 1 einschalten
2 Lüfterstufe 2 einschalten
3 Lüfterstufe 3 einschalten
Lüfter einstellen
Hinweis: Passen Sie die Lüfterstände immer an die aktuellen Gegebenheiten an. Wahlen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe.
Einschalten
Schieberegler auf Position 1, 2 oder 3 stellen.
Hinweis: Bei eingeschalteten Lüfter leuchtet eine LED.
Ausschalten
Schieberegler auf Position 0 stellen.
Beleuchting
Die Beleuchtung konnen Sie unabhängig von der Luftung ein- und ausschalten.
Schieberegler auf Position 1 stellen.
Reinigen und warten
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen halten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerat nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursuchen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe(TR).
Reinigungsmittel
Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
keine scharfen oder scheuernden Reinigungsmittel,
keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
keine Hochdruckreiniger oder Dampfreiniger.
Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.
Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.
Bereich Reinigungsmittel
Edelstahl HeiBe Spullauge:
Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung reinigen.
Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünna auftragen.
Lackierte Oberflächen
HeiBe Spullauge:
Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff
Glasreiniger:
Mit einem weichen Tuch reinigen.
Glas Glasreiniger:
Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.
Bedienelemente HeiBe Spullauge:
Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
Stromschlaggefahr durch eindringende Nisse.
Beschädigungsgefahr der Elektronik durch eindringende Nasse.
Bedienelemente nie mit nassem Tuch reinigen.
Keinen Edelstahlreiniger verwenden.
Vlies-Fettfilter ausbauen
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden.
Fettfilter mindestens alle 2 Monate austauschen.
Gerat nie ohne Fettfilter betreiben.
Hinweis: Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

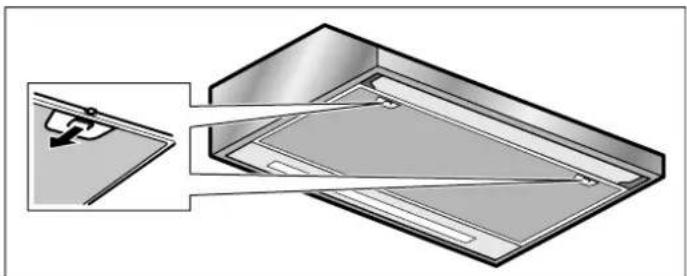

- Links und rechts auf die Verriegelung des Filtergitters drucken.

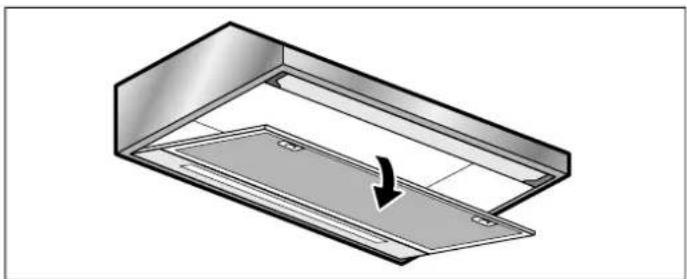

- Filtergitter nach unten klappen.
- Filtergitter schrag positionieren und abnehmer.
- Drahte entfernen und Vlies-Fettfilter entnahmen.
-
Nach der Demontage des Vlies-Fettfilters das Gerät von innen reinigen.
-
Filtergitter reinigen.
Vlies-Fettfilter einbauen

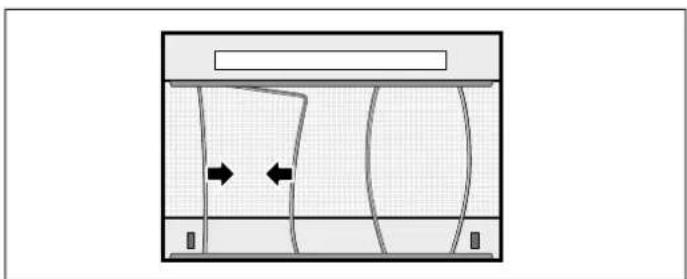

- Neuen Vlies-Fettfilter auf die benötigte Großzuschneiden und in das Filtergitter legen.
- Vlies-Fettfilter mit Drahten festklemmen.

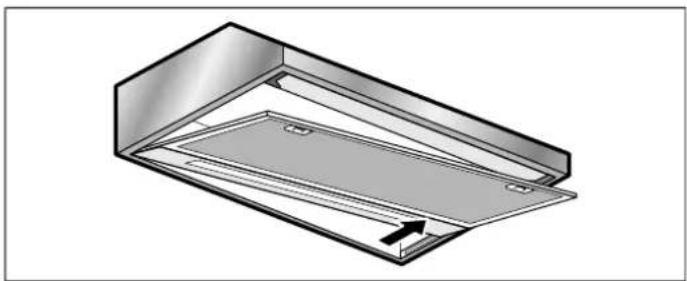

- Filtergitter einsetzen.
Hinweis: Sicherstellen, dass die Verriegelung links und rechts am Filtergitter einrastet.
Aktivkohlefilter wechseln (Nur bei Umluftbetrieb)
Um den Geruchsabscheidegrad zu gewährleisten, muss der Filter regelmäßig gewartet werden.
Die Aktivkohlefilter müssen mindestens alle 4 Monate ausge-tauscht werden.
Hinweise
Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Die Aktivkohlefilter erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.
Die Aktivkohlefilter konnen nicht gereinigt oder erneut aktiviert werden.
Hinweis: Nur Originalfilter verwenden. Dadurch wird eine opti-
male Funktion gewährleistet.
- Vlies-Fettfilter ausbauen, siehe Kapitel Vlies-Fettfilter ausbauen.

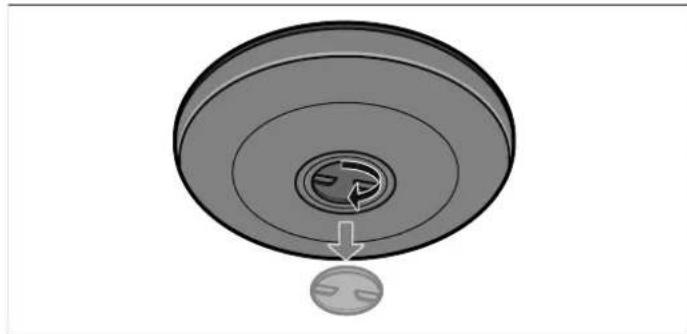

- Verschraubung der Abdeckung des Aktivkohlefilters offen.
- Aktivkohlefilter entnehmen.
- Aktivkohlefilter einsetzen.
- Abdeckung festschrauben.
6.Vlies-Fettfilter einbauen, siehe Kapitel Vlies-Fettfilter einbauen.
Störungen, was tun?
Oft konnen Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.
Stromschlaggefahr!
Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführten und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
Störungstabelle
| Störung mögliche Ursache | Lösung | |
| Gerät faktioniert nicht | Stecker ist nicht eingesteckt | Gerät am Stromnetz anschließen |
| Stromausfall Prüfen, ob andere Kuchen-geräte Funktionieren | ||
| Sicherungdefekt | Im Sicherungskosten prü-fen, ob die Sicherung für das Gerät in Ordnung ist | |
| Die Beleuch-tung faktioniert nicht. | Die LED-Leuch-ten sind defekt. | Lesen Sie hierzu den Abschnitt "LED-Leuchten auswechseln". |
LED-Leuchten auswechseln
Stromschlaggefahr!
Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung.

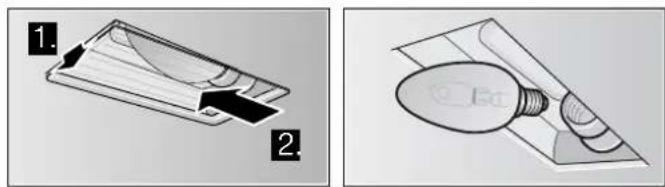

- Lampenabdeckung liegt anheiten und zur GeräteauBenseite schieren.
- Lampe Herausdrehen und durch den gleichen Lampentyp ersetzen.
- Lampenabdeckung einsetzen.
- Netzstecker einstecken bzw. Sicherung wieder einschalten.
Kundendienst
Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnöttige Technikerbesuche zu vermeiden.
Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerätes (dazu Filtergitter ausbauen).
Damit Sie bei Bedarf nicht langeuchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr. FD-Nr.
Kundendienst
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.
Die Kontaktdaten aller Länder für den nachstgelegen den Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
A0810550544
D08912474474
CH0848840040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.
Zubehör
(nicht im Lieferumfang enthalten)

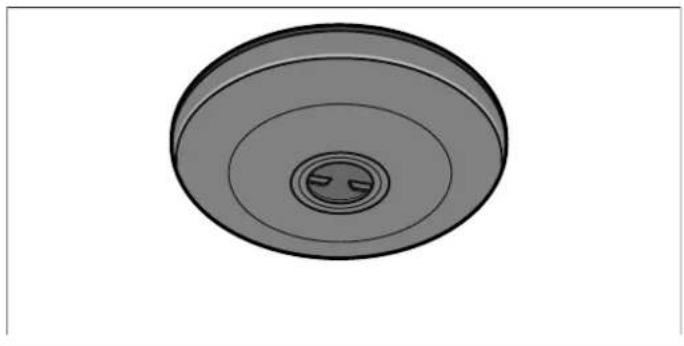

Aktivkohlefilter
Z5101X0

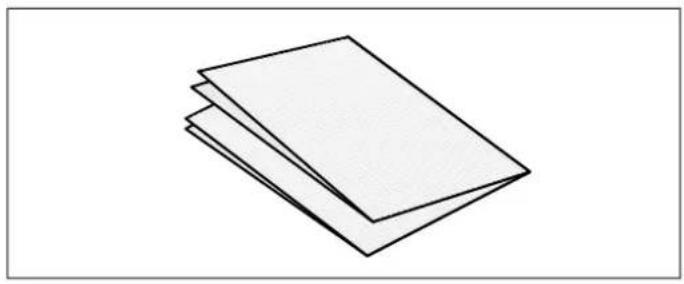

Vlies-Fettfilter
Z5201X0
