MANUALE UTENTE SC 5248 QLIMA

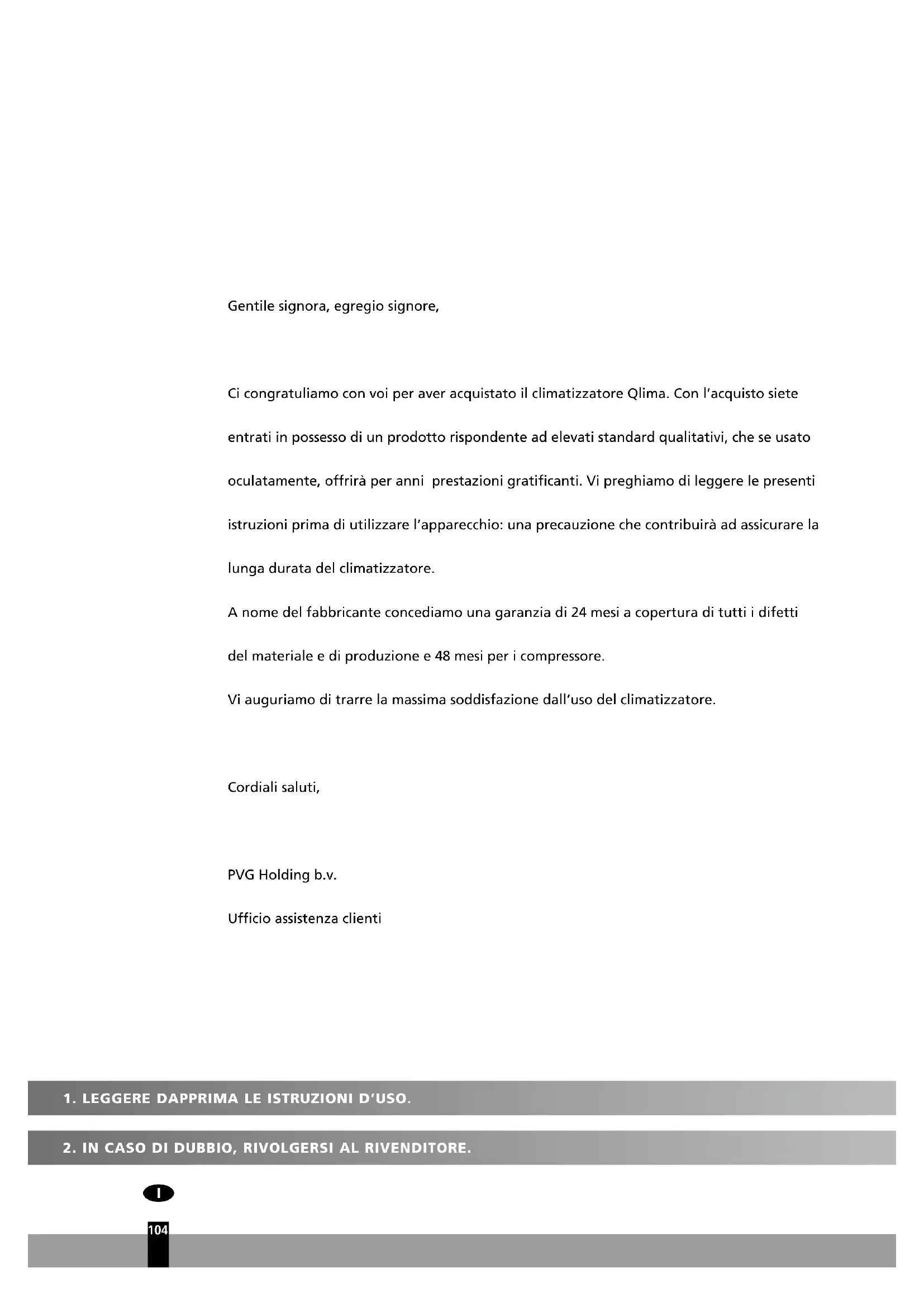

Ci congratuliamo con voi per aver acquistato il climatizzatore Qlima. Con l'acquisto siete entrati in possesso di un prodotto rispondente ad elevati standard qualitativi, che se usato oculamente, offrirà per anni prestazioni gratificanti. Vi preghiamo di leggere le presenti istruzioni prima di utilizzato l'apparecchio: una precauzione che contribuirà ad assicurare la lunga durata del climatizzatore.

A nome del fabbricante concediamo una garanzia di 24 mesi a copertura di tutti i difetti del materiale e di produzione e 48 mesi per i compressore.

Vi auguriamo di trabre la massima soddisfazione dall'uso del climatizzatore.

Cordiali saluti,

PVG Holding b.v.

Ufficio assistenza clienti

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'uso.
2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

104

INDICE

A ISTRUZIONI PER LA SICUREZZA
B. NOMENCLATURA DEI COMPONENTI
C. TEMPERATURA D'ESERCICZIO
D. FUNZIONAMENTO MEDIANTE IL TELECOMANDO

J. INFORMAZIONI UTILI
K. INDIVIDUAZIONE E RISOLUZIONE DEI PROBLEMI
L. CONDIZIONI DI GARANZIA
M. SCHEDA TECNICA

SI PREGA DI LEGGERE QUESTO MANUALE

Nel suo interno troverete molti consigli utili per usare correttamente e mantenerne in efficienza il vostro climatizzatore. Nella sezione relativa all'Individuzione delle Anomalie sono riportati numerousi suggerimenti per risolverve i problemi più comuni. Consultare in precedenza la sezione J "Individuzione delle anomalie", e molto probabilitmente eviterete di dover ricorrere al servizio di assistenza tecnica.

A ISTRUZIONI PER LA SICUREZZA

Installare quello dispositivo soltanto quando è conforme con la legislazione, le ordinanzi e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come condizioniata d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. Per l'allacciamento dell'apparecchio utilizzato esclusivamente prese elettriche dotate di messa a terra, eroganti corrente a 220-240 V~ / 50 Hz. I modelli 4,8kW vanno allacciati alla fonte di corrente direttamente con il cavo di alimentazione.

IMPORTANTE

• L'apparecchio DEVE essere sempre collegato ad una presa dotata di messa a terra. Se l'alimentazione di rete disponibile non ha la messa a terra, è vietato connettere l'apparecchio alla rete. Assicurarsi che sia sempre possibile accedere liberamente alla spina, dopo aver collegato l'apparecchio alla rete elettrica. Leggere accuratamente le presenti istruzioni ed osservarle scrupolosamente.
• Il condizionatore contiene un refrigerante ed è classificato come impianto pressurizzato. Si consiglia pertanto di contattare sempre un technician autorizzato per le installazioni e le manutenzioni del condizionatore. E' necessario revisionare e provedere alla manutenzione dell'apparecchio annualmente, affidavitandi secludivamente a tecnici specializzati. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle presente istruzioni per l'uso.

Prima di collegare l'apparecchio alla rete elettrica, controllare i seguenti punti:

• La tensione (voltaggio) di alimentazione deve essere corrispondente al valore di tensione riportato nella targhetto di identificazione.
• La corrente prelevatatramite la presa a muro ed erogata dall'impliano di alimentazione di rete deve corrispondere ai valori indicati nella targhetto di identificazione dell'apparecchio.
• La spina sita all'estremità del cavetto di alimentazione dell'apparecchio deve essere utilizzabile con il tipo di presa a muro disponibile.
• L'apparecchio deve essere collocato e montato su una superficie stabile.
• I mezzi di scollegamento devono essere integrati nel cablaggio fisso in conformità con le normative sul cablaggio.

Far controllare la rispondenza dell'impiano elettrico domestico da un elettricista qualificato se sorgono dubbi rispetto all'utilità dell'apparecchio con l'impiano esistente.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiaurre elettriche
  Non coprire mai l'ingresso e l'uscita d'aria.
• Mantenere le aperture di ventilazione libero da ostruzioni.
• Evitare il contatto fra l'apparecchio e le sostanze chimiche.
• Evitare in anni caso di spruzzare o nebulizzare acqua sull'apparecchio o di immergere il climatizzatore in acqua. Spagnere l'unità e scollegare l'alimentazione se l'acqua penetrà nelle'unità interna.
• Non insere le mani, le dita oppure oggetti nelle fissure e/o nelle altre aperture dell'apparecchio.

• E' fatto assoluto divieto di utilizzo di cavi di prolunga per allacciare l'apparecchio all'impianto elettrico. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.

• Tutti gli interventi di riparazione e/o manutenzione devono essere effettuati esclusivamente da un technician manutentore qualificato o dal centro di vendita autorizzato. Attenersi alle istruzioni per l'uso e la manutenzione riportate nel manuale uso del presente apparecchio.

• Quando l'apparecchio è posto fuori servizio o lo si lascia inutilizzato, staccare sempre la spina alla presa di corrente.
• Non attivare o disattivare il climatizzatore inserendo o staccando la spina del collegamento elettrico. Usare esclusivamente gli apposti tasti siti sul climatizzatore o sul telecomando.
• Non après l'apparecchio notamment è in funzione. Staccare la corrente prima di après il disposativo.
• Estrarre sempre la spina dalla presa o staccare la corrente quando il condizionatore viene pulito o quando viene effettuata manutenzione.
• Non collocare bruciatori, forn i/o fornaci a gas nella zona in cui circola il flusso d'aria prodotto dall'apparecchio.
• Non premere i tasti né toccare l'apparecchio se si hanno le mani bagnate.
• Tenere presente che, durante l'uso del climatizzatore, l'unità esterna è rumorosa, la qualcosa potrebbe interferire con le norme sulle emissioni acustiche localmente vigenti. E' compito e responsabilità dell'utilizzatore verificare la rispondenza dell'apparecchio e renderlo idoneo ai requisiti di legge.
• L'utilizzo del presente apparecchio non è previsto per persona (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persona inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorvegianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persona responsabili della sicurezza degli utenti.
• Occorre sorvegliare costamente i bambini per essere sicuri che non giochino con l'apparecchio.
• Si consiglia di teneri fuori dal getto d'aria prodotto dall'apparecchio.

Non bere mai l'acqua di condensa del condizionatore.
Non modificare l'apparecchio.
- Qualora il cavo di 'alimentazione fosse danneggiato è necessario farlo sostuire dal fabbricante, dal servizio clienti o da personale con qualifiche adeguate in modo da non correre alcun rischio.
- Il disposativo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del disposativo accertandosi del fatto che siano stati compresi i rischi associati all'uso del disposivo stesso. I bambini non dovrebbero gliacare col disposivo. Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini alla supervisione.

ATTENZIONE!

• Non utilizzato mai un appearecchio se il cordone elettrico, la spina, il rivestimento esterno o il quadro di controllo risultano danneggiati.
• Il non rispetto le istruzioni cui condurre alla perdita della garanzia sull'apparecchio.

Informazioni specifiche relative ad apparecchiature con gas refrigerante R290 / R32.

• Leggere attendamente tutte le avventenze.
• Quando si sbrina e si pulisce l'apparecchiatura, non utilizzato strumenti diversi da quelli consigliati dall'azienda produttrice.
• L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensione continu (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione).
  Non forare e non bruciare.
• Questa apparecchiatura contiene Y g (vedere la targhetto sul retro del dispositivo) di gas refrigerante R290 / R32.
• R290 / R32 è un gas refrigerante conforme con le direttive Europee in materia di ambiente. Non perforare alcuna parte dell'impianto del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenere odore.
• Se l'apparecchiatura è installata, azionata o riposta in una zona non aerata, laStanza devese essere progettata in modo da prevenire I'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosione dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione.
• L'apparecchiatura deve essere conservata in modo tale da prevenire quasti meccanici.
• Le persone che azionano o lavorano sull'impianto del refrigerante devono avere la certificazione appropriata rilasciata da una organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeranti in conformità con la valutazione specifica riconosciuta delle associazioni del settore.
• Le riparazioni devono essere effettuate sulla base della ragcomandazione dell'azienda produttrice.

Interventi di manutenzione e riparazione che richiedono l'assistenza di altri personale qualificato devono essere effettuali tanto la supervisione di una persona specializzata nella gestione dei refrigeranti infiammabili.

L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4m^2 . L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENTI R290 / R32

1 ISTRUZIONI GENERALI

Questo manuale di istruzioni è destinato all'uso da parte di persona in possesso di un adeguato background di conoscenza nei settori di elettricità, elettronica, refrigerazione e meccanica.

1.1 Controlli dell'area

Prima di iniziare a lavorare su sistemi contenti refrigeranti inflammabili, è necessario effettuare controli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell'impianto di refrigerazione, è necessario rispetto le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

1.2 Procedure di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente nelle lavoro viene eseguito.

1.3 Area di lavoro generale

Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.

1.4 Controllo per la presenza di refrigerante

L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il technique sa consapevole di atmospere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sua adatta per l'uso con refrigeranti infiammabili,cioe priva di scintille, adeguatamente sigillata o intrinsecamente sicura.

1.5 Presenza dell'estintore

Se sedono essere eseguite delle lavorazioni a caldo nelle apparechiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estin-tore a polvere secca o a CO_2 adiacente alla zona di caricamento.

1.6 Nessuna fonte di ignizione

Nessuna persona che esegue lavoro in relazione a unsystema di refrigerazione che implica l'esposizione di una tubazione che contiene o ha contento refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco,tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal site di installatione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato dello spazio circostante. Prima di effettuare il lavoro, I'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali "Non Fumare" devono essere visualizzate.

1.7 Area ventilata

Garantire che l'area sa all'aperto o che sua adeguatamente ventilata prima di irrompere nel sistema o effetuare qualiasi lavorazione a caldo. Un certo grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperse in modo sicuro qualiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.

1.8 Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. I controlli segunti devono essere applicatiagli impianti che utilizzato refrigeranti inflammabili:

• La diminzione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contententi refrigerante.
  Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.
• Se viene'utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante.
• La marcatura dell'apparecchiatura continua ad essere visible e leggibile. Marcature e segni illeggibili devono essere corretti.
• Tubo o componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano

esposti a sostanze che possano corrodere i componenti contenti refrigerante, a meno che i componenti siano costruiti con materiali che sono intrinsecamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.

1.9 Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe promiettere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sarebbe adeguamente riparato. Se il problema non può risolvero immediatamente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. I controlli di sicurezza preliminari devono includere:

• che i condensatori siano scarichi: quello deve essere fatto in modo sicuro per evitare il rischio di scintille;
• che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo del l'impianto;
• che ci sia continuità della messa a terra.

2 RIPARAZIONI DI COMPONENTI A TENUTA

2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario Maintainere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa.
2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare che lavorando sui componenti elettrici, l'involucro non è alterato in modo tale da prompressere il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guar-nizioni, montaggio errato di capicorda, ecc.

Assicurarsi che il dispositivo sa montato saldamente.

Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmospere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.

NOTA L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito alla garantire che lo non superi la tensione amissibile e la corrente permessa per l'apparecchiatura in uso.

I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere alla valutazione corretta.

Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.

4 CABLAGGIO

Controllare che il cablaggio non sua soggetti a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazioneanche gli effetti dell'invecchia-mentation o della vibrazione continua da fonti quali compressori o ventilatori.

5 RILEVAMENTO DI REFRIGERANTI INFIAMMBILI

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non cui esere utilizzata una torcia ad alogenuro (o qualsiasttro rilevatore che utilizza una fiamma).

6 METODI DI RILEVAMENTO DELLE PERDITE

I seguiti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contententi refrigeranti inflammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti inflammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitate di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante).

Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sua adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere conformata.

I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere evacato l'uso di detergenti contenti cloro in quanto il cloro può reagire con il refrigerante e corrodere la tubazione in rame.

Se si sospetta una perdita, tutte le fiamme libero devono essere rimosse/spente.

Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dalsystema,oppure isolato (per mezzo di valvole di intercettazione) in una parte del systema

lontano alla perdita. Azoto privo di ossigeno (N) delve quindi essere spurgatoattraverso il systema sua prima che durante il processo di brasatura.

7 RIMOZIONE E SCARICO

Quando si irrompe nel circuito del refrigerante per effettare riparazioni - o per qualiassi altri scopo - devono essere utilizzate procedure convenzionali. è tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La segunte procedura deve essere rispetto: rimuovere il refrigerante; effettuire lo spurgo del circuito con gas inerte; scaricare; spurgare nuovamente con gas inerte; aprire il circuito mediente taglio o brasatura.

Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Ilsystema devese essere "sciacquato" con azoto privo di ossigeno per rendere l'unità sicura. Questo processo puo richiedere di essere ripetuolo più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio devese essere effettuato rompendo il vuoto nel systema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatarre in atmosalera e infine tirare fino al vuoto. Questo processo devese essere ripetuuto fino a quando non c'é più refrigerante all'interno del systema.

Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatto verso a pressione atmosalferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e qui sia disponibile ventilazione.

In aggiunta alle procedure di caricamento tradizzionali i seguenti requisiti devono essere seguiti. Garantire che non si verificchi contaminazione di diversi fluidi refrigeranti quando si utilizzato apparetchiature di caricamento. Tubi flessibili o rigidi devono essere quanti più corti possibile per ridurre al minimo la quantità di fluido refrigerante contentura in essi. Le bombole devono essere mantenute in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga quello a terra prima di caricare il systema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è giorn). Prestare estrema attenzione a non riempireccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, deve essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata a completeness del caricamento, ma prima della messa in servizio. Una prova di tenuta segunte deve essere effettuata prima di lasciare il situ.

9 DISMISSIONE

Prima di eseguire esta procedura, è essenzionale che il technique abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i loro dettagli.
Si consiglia per buna prassi che tutti i refrigeranti sono recuperati in modo sicuro. Prima di effettuare esta attività, un campione di olio e di refrigerante dev'essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato.
E essenziale che alimentazione elettrica 4 GB sua disponibile prima che l'attività venga iniziata.
a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento.
b) Isolare l'impianto elettricamente.
c) Prima di tentare la procedura assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di refrigerante.
d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente.
e) Attrezzzature di recupero e bombole siano conformi alle norme appropriate.
f) L'impiano del refrigerante sua vuotato tramite pompa, se possibile.
g) Se lo svuotamento non è possibile, realizazare un collettore in modo che il refrigerante possa essere rimioso dalle varie parti dell'impianto.
h) Assicurarsi che la bombola sa collocata sulla bilancia prima che avventa il recupero.
i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore.
j) Non riempireccessivamente le bombole. (Non più dell'80 % in volume di liquido caricato.)
k) Non superare la pressione massima d'esercizio della bombola,anche temporaneamente.
I) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal site prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse.
m) Il refrigerante recuperato non più essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato.

10 ETICHETTATURA

L'apparecchiatura dev'essere etichettata dichiarando cheessa è stata dismessa e svuotata del refrigerante. L'etichetta delve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.

11 RECUPERO

Quando si rimuove il refrigerante da un impianto, sua per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengono impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sua disponibile il numero di bombole corretto per contenerile il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettati per

il refrigerante (cioe sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. I cilindri di recupero vuoti devono essere scariciati e, se possibile, raffreddati prima di effettuare un recupero.

L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e delve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilance di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.

Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.

Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'internalo del lubricificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore cui ènessere impiegato per accelerare quelloprocesso. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.

NotasuiGasFluorurati

1. Questo condizionatore d'aria contiene gas fluorurati. Per informazioni specifiche circa il tipo e la quantità di gas, si prega di consultrare l'etichetta apposta sull'apparecchio stesso.
2. Installazione, riparazione, manutenzione e interventi sull'unità devono essere eseguiti da un technique certificato.
3. La disinstallazione del prodotto e il riciclaggio devono essere eseguita da un technique certificato.
4. Se l'apparecchio ha unsystema di rilevamento delle perdite installato, occorre che venga verificato almeno agli 12 mesi.
5. Quando l'apparecchioiene verificato per perdite, si raccomanda vivamente di registrarare accuramente tutti i controlli effettuati.
6. Questo condizionatore d'aria consiste di un'unità ermeticamente sigillata contente gas fluorurati.

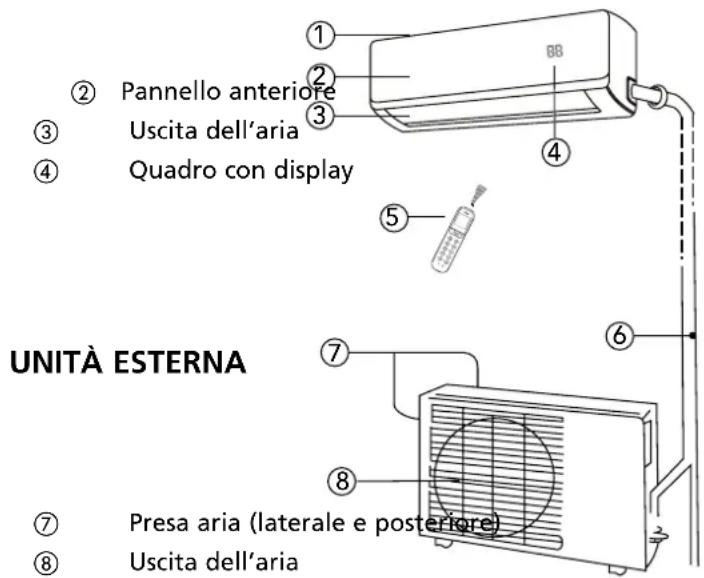

B NOMENCLATURA DEI COMPONENTI

UNITA INTERNA Unità interna

① Filtro aria (dietro il pannello anteriore)

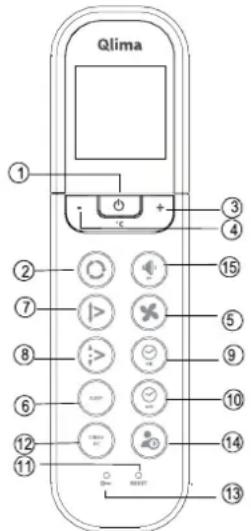

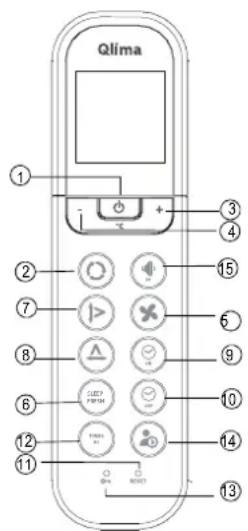

⑤ Telecomando (consultare la sezione D per ulteriori dettagli e la descrizione del funzionamento)

Unità esterna

⑥ Tubo di collegamento, tubo di dre-naggio (Per tubo di collegamento dei modelli S non incluso)

NOTAI!

Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed significativo e potrebbero pertanto differire leggermente dal climatizzatore in vostro possesso.

L'apparecchio di riferimento è quello che avete acquistato.

INDICATORI DI FUNZIONE SUL DISPLAY DELL'UNITA INTERNA

per 3 secondi quando:

• TIMER ON é impostato
• Le funzioni FRESH, SWING, TURBO o SILENCE sono attivate

DF per 3 secondi quando:

• TIMER OFF è impostato
• Le funzioni FRESH, SWING, TURBO o SILENCE sono disattivate

cF durante lo sbrinamento (unità di raffreddamento e riscaldamento)

dF quando e attenuata la funzione anti-freddo (unità di raffreddamento e riscaldamento)
5c quando I'unita e autopulente (alcune unita)
FP quando la protezione antigelo è attivata (alcune unità)
quando la funzione di controllo wireless è attivata (alcune unità)
88 quando la funzione ECO (alcune unità) è attivata, si 88 Ilumina gradualmente una alla volta come E

-- -- -- impostare la temperatura -- E .... in un secondo intervallo

In other modalità, l'unità visualizzera le impostazioni della temperatura.

In modalità Ventilatore e Secco, l'unità visualizzera la temperature della stanza.

CTEMPERATURA D'ESERCIZIO

Condizionamento, riscaldamento e/o deumidificazione sono adatti alle seguenti temperature interne e esterne:

Modalità Temperatura	Refrigerazione Riscaldame	nto Deumidificazione
Temperatura ambiente 17°	C - 32°C 0°C - 30°C 10°C - 32°C
Temperatura esterna -25°C	- 50°C -25°C - 30°C 0°C - 50°C

PRECAUZIONE

• Se il condizionatore viene utilizzato a temperature diverse da quale indicate sopra, possono entrare in funzionamento determinate misure di sicurezza a causa della quali l'unità non funzionera più in modo ottimale.
• Se l'aria nell'ambiente in cui opera il climatizzatore ha un tenore di umidità superiore all'80%, sulla superficie dell'apparecchio potrebbe formarsi della condensa. In questa eventualità regolare il diffusore verticale dell'aria al grado massimo di angolazione (verticale rispetto al pavimento) ed impostare la modalità ventilazione su HIGH (alta).
• Per conseguire le migliorie prestazioni possibili dell'apparecchio tenere sempre porte e finestre chiuse durante la refrigerazione o il riscaldamento.

• Puntare sempre il telecommando verso il ricevitore situ sull'unità interna ed assicurarsi che non vi siano ostacoli fra il telecommando ed il ricevitore dell'unità interna. In caso contrario il segnale trasmesso dal telecommando non verrà captato dal ricevitore ed il climatizzatore non funzionera correttamente.
• La distanza massima utile per utilizzare il telecomando è di circa 6 - 7 metri.

NOTA!

Tenere il telecomando in un punto in cui il segnale può raggiungere il ricevitore dell'unità. Quando si selezione il funzionamento con timer, il telecomando trasmette automaticamente un segnale all'unità interna all'orario specificato. Se siiene il telecomando in una posizione che impedisce la trasmissione corretta dei segnali, può verificarsi un ritardo di tempo di fino a 15 minuti.

Guida all'uso dei tasti funzione del telecomando

fig. 1

① Tasto On/Off: Premere il tasting per avviare la funzione. Ripremere il tasting per disattivare la funzione.
② Tasto Modalità: Ogni qualvolta che si preme il tasto, si passa da una modalità operativa all'altra secondo la sequenza: AUTO, REFRIGERAZIONE, DEUMIDIFICAZIONE, RISCALDAMENTO e Solo VENTILAZIONE come indicato nella figura sottostante:

AUTO

REFRIGERAZIONE

DEUMIDIFICAZIONE

RSCALDAMENTO

VENTILAZIONE

③ Tasto + : Premere il tasting per augmentare il valore della temperatura interna sono a max. 30^
④ Tasto - : Premere il tasto per diminuire il valore della temperatura interna sono a min. 17^
⑤ Tasto Ventola: Il tasting è utilizzato per selezionare la velocità della ventola. Ogni qualvolta che si preme il tasting, sare selezionata in successione la velocità della ventola nel segmente ordine: AUTO, BASSA, MEDIA, ALTA, ritorno ad Auto. Se si selezione la modalità AUTO o DEUMIDIFICAZIONE, la velocità della ventola è regolata automaticamente e l'utilizzatore non può impostare nessun altri regime del ventilatore.
⑥ Tasto NOTTE: Premere quello tasto per commutare in modalità economy (risparmio energetico). Ripremere il tasto per disattivare la condizione. Questa funzione, che può essere utilizzata solo in combinazione con la modalità di raffreddamento, di riscaldamento o automatica [RAFFREDDA, RISCALDA e AUTO], fa in modo che il condizionatore alzi automaticamente la temperatura impostata di 1^ agli ora (in modalità raffreddamento) o la abbassi (in modalità riscaldamento) durante le prime 2 ore. In seguito, il condizionatore utilizzato durante 5 ore quella temperatura (temperatura impostata + o - 2 grade). Successivement, il dispositorio si spegnerà automaticamente.

⑦ Tasto Oscillazione: Premere il tasting Oscillazione per attivare la relativa funzione: Ripremere il tasting per disattivare la funzione.
Tasto orientamento aria: Premere il tasting per modificare l'angolazione del diffusore. L'angolo di oscillazione del diffusore varia di 6^ con agli pressione del tasting. Se il diffusore oscilla raggiungendo un'angolazione tale da influire negativamente sulle prestazioni della refrigerazione e del riscaldamento del climatizzatore, l'orientamento del diffusore sarebbe modificato automaticamente. Il display non visualità nessuna significazione luminosa relativa all'utilizzo del tasting.

Tasto Oscillazione(sinistra e destra): Premere il tastingo Oscillazione per attivare la relativa funzione:

Ripremere il tasto per disattivare la funzione.

Tasto attivazione timer: Premere il tasto per avviare la sequenza automatica di funzionamento del timer. Ogni qualvolta che si preme il tasto, la temporizzazione automatica aumento con incrementi di 30 minuti. Se il valore del settaggio ha raggiunto le 10 ore, qualsiasi ulteriore attivazione del pulsante determina incrementi di 60 minuti. Per cancellare la programmazione automatica impostata, tenerem premuto il pulsante finché non viene visualizzato 0.0
Tastodisattivazione timer: Premere il tasto per avviare la sequenza automatica di disattivazione del timer. Ogni qualvolta che si preme il tasto, la temporizzazione automatica aumento con incrementi di 30 minuti. Se il valore del settaggio ha raggiunto le 10h , qualsiasi ulteriore attivazione del pulsante determina incrementi di 60 minuti. Per cancellare la programmazione automatica impostata, tenerem premuto il pulsante finché non viene visualizzato 0.0
Tasto reset: Se si preme il tasto incassato di reset (azzeramento), si potranno annullare tutte le impostazioni esistenti e ripristinare le impostazioni originali (settaggi di fabbrica) del regolatore.
Tastoturbo/Tastoto Active Clean:Se l'utilizzatore preme Anythingo tasto nelle climatizzatore funziona in modalità refrigerazione [COOL], la capacità di refrigerazione aumento. La funzione di potenza-mentation della refrigerazione cui èssere disattivata premendo una volta il tasto TURBO. Premendo quello pulsante (>2) I'unità entrare in modalità di cura del condizionatore d'aria. Si avviare un processo completo per la pulizia del fianco interno dell'evaporatore e la diminuzione della proliferazione di batteri. Quando si attiva这对于a funzione si cancelleranno tutte le impostazioni del timer. Per uscire alla modalità di cura del condizionatore preme nuovamente il pulsante (>2)
Tasto LOCK (BLOCCO): Premere il tastingo incassato della funzione di LOCK per mantenere fissi i settaggi attualmente impostati, evitandone modifiche accidentali. Tutte le funzioni del telecomando sono disabilitate e l'uno tasto funzionante è quello di LOCK. Premere nuovamente il tastingo per disattivare la funzione di LOCK.
Tasto LED DISPLAY: Premendo quello pulsante è possibile accendere la luce dello schermo del telecomando. La luce di spegne automaticamente se non vengono premuti altri tasti entro 3 secondi (non vale per dispositivi che non sono provisti di quella funzione).
Pulsante di suono basso/prevenzione di congelamento all'interno: Premere quello pulsante per fare diminuire a 21 dB(A) il livello di pressione sonora all'interno. La velocità di ventola dell'unità all'interno diminuisce fino al suo livello minimo. L'azionamento di quello tasting) > 2 secondi) attiva la funzione antigelo integrata nell'apparecchio. L'apparecchio ignora le impostazioni della temperatura preesi stenti e regola la temperature a circa 8^ . L'accorgimento consenti di evitare che l'aria dell'ambiente domestico scenda sotto zero, col minimo consumo energetico possibile. Se la suddetta modalità è stata attenuata, compare "FP" sul display dell'unità interna. Il tasting funzione solo in modalità riscaldamento. Per uscire alla modalità antigelo: basta solo premere il tasting una seconda volta.

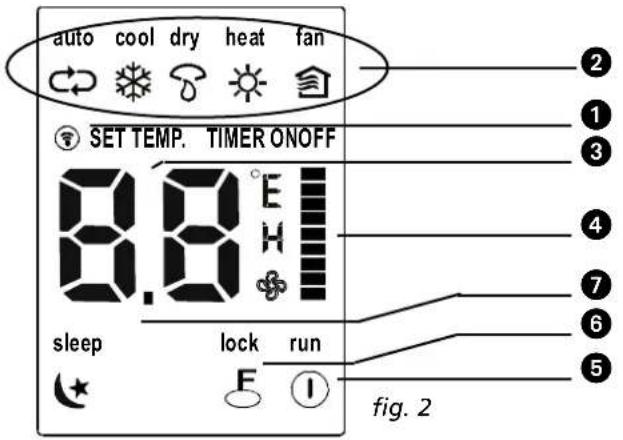

Denominazione e funzioni degli indicatori del telecomando

Quadro display

① Spia luminosa invio:

La spia si accende nelle telecomando trasmette il segnale al climatizzatore.

② Indicazione modalità operativa:

Utilizzato il tastingo modalità operativa [MODE] per evidenziar la modalità operativa in cui si trovato l'apparecchio in quel momento: AUTO 念 COOL refrigerazione], DRY [eumidificazione], HEAT [riscaldamento]. Questa indicatorie non è disponibile in quegli apparecchi dotati solo della funzione di refrigerazione], FAN [ventilazione].

③ Indicazione temperatura - timer:

Il disposivo consente di visualizzare la temperature impostata (17^ - 30^) . Durante i cici di abilitazione del TIMER, il display effettua la segnalazione [ON/OFF] che indica l'attivazione o disattivazione del timer. Se l'apparecchio è in funzione in modalità ventilazione [FAN] il display non effettua alcuna visualizzazione.

④ Indicazione velocità ventola:

Con il tasting FAN SPEED (velocità ventilata) è possibile selezionare la velocità del ventilatore desiderata dall'utilizzatore, scegliendo fra: Auto, Bassa , Media | Alta | La velocità prescelta è visualizzata sullo schermo LCD. La visualizzazione non è disponibile nella condizione Auto! La velocità della ventola è AUTO quando la modalità di funzionamento è AUTO o DRY.

⑤ Indicazione on/off:

Il simbolo compare se l'apparecchio è attivato/gestito mediante il telecomando e scompare se l'apparecchio è disattivato.

⑥ Visualizzazione LOCK:

L'indicazione LOCK compare se si preme il tasto LOCK. Premere una seconda volta il tasto LOCK per cancellare la segnalazione dallo schermo.

⑦ Display in modalità sleep:

Il display si trov a in modalita sleep. Premere nuovamente il pulsante SLEEP per abbandonare questa modalita.

NOTA!

Nella Fig. 2 sono riportati tutti gli elementi disponibili allo scopo di offrirre un quadro biano ed esauriente. Ma durante il funzionamento dell'apparecchio saranno visualizzati solo gli elementi relativi alle funzioni effettivamente attive.

Funzionamento del telecomando

Installazione/Sostituzione delle batterie

Utilizzare due batterie alcaline a secco (AAA/LR03)

Non usare pile di tipo ricaricabile.

1. Togliere il coperchio del vano portabatterie del telecomando spingendo nel verso indicate alla freccia stampata sul coperchio.

1. Inserire le nuove batterie facendo attenzione a rispetto la corretta polarità (+) positivo e (-) negativo.
2. Rimettere aosto il coperchio.

NOTA!

• Quando vengono rimosse le batterie, il telecomando cancella tutte le impostazioni programmate. Dopo ave inserto batterie nuove, è necessario riprogrammare il telecomando.
• Nel sostituire le batterie, non utiliser zare batterie esaurite o di tipo differente. Ciò potrebbe pregiudicare l'efficienza del telecomando.
• Se il telecomando rimane inutilizzato per alcune settimane, rimuovere le batterie dal suo interno. In caso contrario eventuali perdite di liquido elettrotitico potrebbero causare danni al telecomando.
• La durata media di una batteria in condizioni normali d'impiego è di circa 6 mesi.
• Sostituire le batterie se l'unità interna non emette il segnale acustico o se l'indicatore del segnale non si accende.
  Non mischiare mai una batteria esaurita con una nuova. Non usare mai congiuntamente tipi diversi di batterie (per esempio batterie alcaline con batterie al biossido di manganese)

Se il climatizzatore è pronto per entrare in funzione (controllare che l'unità sa collegata e che l'alimentazione elettrica sa disponibile), accendere l'apparecchio e la spia luminosa di FUNZIONAMENTO sul display inizia a lampeggiare.

1. Utilizzare il selettore della Modalità per selezionare AUTO.
2. Premere il tasto + o - per impostare la temperatura desiderata.
3. Premere il tasto On/off (accensione/spegnimento) per avviare il climatizzatore. Sul display si accende la spia luminosa di FUNZIONAMENTO. La modalità operativa attiva è AUTO. La VELOCITÀ della ventola è regolata automaticamente.
4. Ripremere il tasting On/off (accensione/spegnimento) per disattivare l'apparecchio.

NOTA!

• Nella modalità AUTO il condizionatore selezionera automaticamente la modalità di funzionamento Raffreddare, Ventilare o Riscaldare, a seconda della differenza rilevata tra la temperature ambiente reale nella stanza e la temperature impostata sul telecomando.
• Se la modalità AUTO non offre il comfort desiderato, vi è sempre la possibilità di scegliere manually un'altra modalità.

Funzionamento in modalità REFRIGERAZIONE, RISCALDAMENTO e Solo VENTILAZIONE

1. Nel caso in cui la modalità AUTO non sia rispondente alla esigenze di comfort è possibile ignorare le impostazioni automatiche e selezionare manually le altre modalità disponibili: REFRIGERAZIONE, DEUMIDIFICAZIONE, RISCALDAMENTO o Solo VENTILAZIONE, agendo sul tasting ②.
2. Premere il tasto ^+ o- (3)e4) per impostare la temperatura ambiente desiderata.
3. Premere il tasto ⑤ Ventola per selezionare la modalità VENTILAZIONE alle velocità AUTO, ALTA, MEDIA o BASSA.
4. Premere il tasting On/off (accensione/spegnimento) ①. La spia luminosa del funzionamento si accende ed il climatizzatore inizia a funzionare secondo la modalità prescelta. Ripremere il tasting On/off (accensione/spegnimento) ① per disattivare la funzione.

NOTAI!

Nella modalità Solo VENTILAZIONE non è possible regolare la temperatura. In tale condizione operativa sono ammesses solo le fasi 1, 3 e 4.

Modalità DEUMIDIFICAZIONE

1. Premere il tasto ② Modalità per selezionare la funzione di DEUMIDIFICAZIONE.
2. Premere il tasto +o - (3e4) per impostare la temperatura.
3. Premere il tasting On/off (accensione/spegnimento) ①. La spia luminosa del funzionamento si accende ed il climatizzatore inizi a funzionare in modalità DEUMIDIFICAZIONE. Ripremere il tasting On/off (accensione/spegnimento) ① per disattivare la funzione.

NOTAI!

In consuengenza della differenza esistente fra la temperatura impostata nell'apparecchio e la temperatura dell'ambiente, spesso il climatizzatore predisporto in modalità DEUMIDIFICAZIONE funzionera automaticamente perché attivare le funzioni REFRIGERAZIONE e VENTILAZIONE.

Modalità TIMER

Premere il tasto Timer on/off (accensione/spegnimento) ⑨ e ⑩ per impostare i tempi di attivazione e disattivazione dell'unità. Il tempo effettivo di funzionamento che può essere impostato grazie al telecomando, relativamente alla funzione di timer, è limitato ad un periodo compreso fra un minimo di 0,5 ore ed un massimo inferiore a 24 ore.

1. Per impostare I'orario di ATTIVAZIONE.

1.1 Premere il tasting © di inserimento del timer (Timer on), a quello punto il display del telecomando visualizza ON TIMER: l'ultimo orario impostato per l'attivazione ed il segnale "h" saranno visualizzati nella'aria del timer. è adesso possibile azzerare l'orario per impostare l'ATTIVAZIONE.
1.2 Premere orauna volta il tasto ⑨ di inserimento del timer (Timer on) per impostare l'orario di attivazione desiderato.
1.3 Dopo il settaggio del timer (Timer on) intercorre un ritardo di circa mezzo secondo prima che il telegomando trasmetta il segnale al climatizzatore.

1. Per impostare I'orario di DISATTIVAZIONE.

2.1 Premere il tasting di spegnimento del timer (Timer off), a quello punto il display del telecomando visualizza OFF TIMER: l'ultimo orario impostato per la disattivazione sareva visualizzato nell'aria del timer. è adesso possibile azzerare l'orario in cui avviene la DISATTIVAZIONE.
2.2 Premere nuovamente il tasto (Timer off), disattivazione timer, per impostare l'orario prescelto per far terminare il funzionamento.
2.3 Dop o il settaggio del timer (Timer off) intercorre un ritardo di circa mezzo secondo prima che il telegomando trasmetta il segnale al climatizzatore.

postazione del timer

Per avviare il condizionatore d'aria dopo 6 ore.

1. Premere il pulsante TIMER ON, l'ultima impostazione dell'ora di avvio e il segnale "h" saranno visualizzati sull'area del display
2. Premere il pulsante TIMER ON per visualizzare "6:0h"
3. Attendere un secondo e l'area del display digitale mostrera nuovamente la temperatura. L'indicatore "TIMER ON" rimane acceso e la funzione è attivata.

Timer combinato

(impostazione contemporanea dei timer ON e OFF)

Questa caratteristica è utile se si desidera spegnere il condizionatore d'aria quando si va a dormire e riavviarlo di mattina quando ci si sveglia o quando si ritorna a casa.

Esembio:

Per spagnere il condizionatore d'aria 2 ore dopo l'impostazione e riavviarlo 10 ore dopo l'impostazione.

1. Premere il pulsante TIMER OFF.
2. Premere nuovamente il pulsante TIMER OFF per visualizzare 2.0h sul display TIMER OFF
3. Premere il pulsante TIMER ON
4. Premere nuovamente il pulsante TIMER ON per visualizzare 10h sul display TIMER ON
5. Attendere un seconde e I'area del display digitale mosterea nuovamente la temperatura. L'indicatore TIMER ON/OFF rimane acces o la funzione è attenuata.

NOTE!

• Se è stato impostato lo stesso orario per ATTIVAZIONE e DISATTIVAZIONE, l'orario di disattivazione sarà prolongato automaticamente di mezz'ora (0,5 h) (il tempo impostato è inferiore alle 10 ore) o di un ora (il tempo impostato è di almeno 10 ore o altri).
• Per cancellare gli orari impostati nelle funzioni Timer on/off premere il tasto di TIMER corrispondente ed effettuare il reset.
• Il tempo di impostazione è relativivo, ovvero è basato su una differenza di tempo tra il tempo reale e quello impostato.

ATTENZIONE

• Tenere il telecomando alla lontana da tutti i tipi di liquidi.
• Proteggere il telecomando delle temperature elevate e non esporlo a radiazioni.
• Mantenere il ricevitore dell'unità interna al riparo dai raggi solari diretti per evitare il rischio di un cattivo funzionamento del climatizzatore

Comeutilizzare l'unita senza il telecomando.

Nel caso in cui il telecomando non funzioni, l'unità può essere azionata manually con il pulsante CONTROLLO MANUALE situato sull'unità interna. Si noti che il funzionamento manuale non è una soluzione a lungo termine e si consiglia vivamente di utilizzato l'unità con il telecomando.

Premareuna volta il pulsante MANUAL CONTROL per attivare la modalita AUTO control pulsante FORZATA.

1. Premere di nuovo il pulsante CONTROLLO MANUALE per attivare la modalità RAFFREDDAMENTO FORZATO.
2. Premere il pulsante CONTROLLO MANUALE una terza volta per spagnere l'unità.

AVVERTENZA

Il pulsante manuale è destinato solo a scopi di test e funzionamento di emergenza. Si prega di non utilizzare esta funzione a meno che il telecommando non venga persono ed è assolutamente necessario. Per ripristinare il normale funzionamento, utilizzato il telecommando per attivare l'unità.

Per ottenere prestazioni ottimali, tenere presente le seguenti considerazioni:

Regolare correttamente l'orientamento del flusso di aria evitando che sua diretto contro le persona.
- Regolare la temperatura per ottener il Massimo livello di comfort. Evitare di impostare temperature eccessive.
- Chiudere porte e finestre per evitare dispersioni che riducono le prestazioni.
Non collocare nessun oggetto in prossimità delle aperture di ingresso e di uscita dell'aria predisposte sull'apparecchio, ciò pregiudica l'efficienza del climatizzatore e può causarne l'arresto. Assicurarsi che non vi siano ostacoli che impediscono la fuoriuscita del flusso di aria. La corrente di aria genera dall'apparecchio deve poter espandersi liberamente nel vano. Inoltre l'aria in circolazione deve poter raggiungere l'apparecchio perché incontrare ostacoli.
- Pulire ad intervalli regolari il filtro dell'aria, per evitare intasamenti che possono influire sui livelli di prestazione della funzione di refrigerazione o di riscaldamento. É consigliabile pulire i filtri agli due settimane.
Non mettere in funzione l'apparecchio se il diffusore orizzontale è chiuso.

G ORIENTAMENTO DEL FLUSSO DI ARIA

• La direzione di emissione dell'aria del condizionatore può essere impostata regolando le lamelle orizzontali e verticali.
• Regolare la direzione delle lamelle in modo che la corrente d'aria non soffi direttamente sulle persone.
• Assicurarsi che la corrente d'aria in uscita possa raggiungere tutto l'ambiente per evitare differenze di temperatura nell'ambiente.
• Le lamelle verticali possono essere regolare con il telecomando.
• Le lamelle orizzontali devono essere regolare manualmente.

Impostazione della corrente d'aria verticale (su - giù)

Esequire questa azione nelle condizionatore e in funzione.

Utilizzare il telecomando per impostare le lamelle verticali. Premere il pulsante DIREZIONE DELL'ARIA ⑧ del telecomando. Ogni volta che si premerà il pulsante, la lamella tornerà sul pulsante 6^

Impostazione della corrente d'aria orizzontale (sinistra - destra)

Muovere le maniglie delle lamelle orizzontali con la mano verso sinistra o verso destra, per impostare la corrente d'aria desiderata.

Modalità di attivazione dell'oscillazione automatica del flusso di aria (in su - in giù)

Effettuare questa regolazione con l'apparecchio in funzione.

• Premere il tasting ⑦. OSCILLAZIONE sito sul telecomando.
• Per disattivare la funzione, ripremere il tasto ⑦. OSCILLAZIONE. Premere il tasto ⑧ ORIENTAMENTO ARIA per bloccare il diffusore nella posizione desiderata.

PRECAUZIONE!

Usare prudenza, non toccare la ventola dietro la griglia de diffusore verticale!

AVVERTENZA

• I pulsanti "DIREZIONE DELL'ARIA" e "SWING" non funzionano quando il condizionatore è spento (anche se è impostato su "TIMER ON").
  Non far funzionare mai a lungo il condizionatore in posizione raffredda o asciuga, con l'aria rivolta verso il basso. Se ciò avviene, è possibile che si formi condensa sulla lamella verticale, provocando una perdita d'accua.
• Non spostare a mano la lamella verticale. Usare sempre il pulsante ⑧ "DIREZIONE DELL'ARIA" o il pulsante "SWING" ⑦. Se si muovero esta griglia con la mano, si rischia di disturbarne il funzionamento. Se la lamella verticale non funzione come dovrebbe, spegnere il condizionatore e poi riaccenderlo.
• Se il condizionatoreiene riacceso subito dopo averlo spento, perché capitare che la lamella verticale non si muova per circa 10 secondi.
  Non far funzionare l'unità con la lamella orizzontale in posizione chiusa.

H GUIDA ALL'USO DEL CLIMATIZZATORE

• Se il climatizzatore è stato predisporto in modalità AUTO (tasto 2 del telecomando), il funzionamento prevede la selezione automatica delle modalità operative di REFRIGERAZIONE, RISCALDAMENTO o Solo VENTILAZIONE, a seconda della temperature ambiente che l'utilizzato è vuà impostato.
• Il climatizzatore provides automaticamente al controllo della temperature ambiente e la mantiene intorno al valore impostato dall'utilizzatore.
• Se il funzionamento in modalità AUTO si rivela fastidioso o non offre comfort, è sempre possibile selezioniare con operazione manuale le condizioni desiderate.

SNOTTO/USO ECONOMICO

• Questa funzione, che può essere utilizzata solo in combinazione con la modalità di raffreddamento, di riscaldamento o automatica [RAFFREDDA, RISCALDA e AUTO], fa in modo che il condizionatore agli automaticamente la temperature impostata di 1^ agli ora (in modalità raffreddamento) o la abbassi (in modalità riscaldamento) durante le prime 2 ore. In seguito, il condizionatore utilizzato durante 5 ore但这a temperatura (temperatura impostata + o - 2 grade). Successivement, il disposativo si spegnerà automaticamente.

DEUMIDIFICAZIONE

• La modalità di deumidificazione è selezionata automaticamente ed entra in funzione per effetto della differenza fra la temperature impostata e quella effettivamente registrata nell'ambiente.
• La temperatura in fase di deumidificazione viene regolata mediante la ripetuta attivazione e disattivazione della funzione di refrigerazione o di solo ventilazione. La velocità della ventola è controllata automaticamente.
• Anche in normali condizioni di refrigerazione il climatizzatore proce de laumidificazione dell'aria.

NOTA

In fase di deumidificazione è ovvio che vi sia un abbassamento della temperatura dell'ambiente. è quandi un fatto normale che l'igrostato registri un tasso più elevato di umilità relativa. Cio nonostante l'umidità assoluta presente nel vano verrà in agli caso ridotta, sempre in relazione alla quantità di umilità prodotta nell'ambiente (per esempio da vapori di cottura, respirazione, ecc.).

MANUTENZIONE

ATTENZIONE

• É necessario disattivare il climatizzatore e scollegarlo dall'alimentazione prima di procedere alla pulizia.

Pulizia dell'unità interna e del telecomando

PRECAUZIONE

• Utilizzare un panno asciutto e passarlo, strofinando leggermente, sull'unità interna e sul telecomando.
• Un panno inumidito con acqua fredda cui si èsso utilizzato per pulire l'unità interna se è molto sporca.
• Il pannello anteriore dell'unità interna può essere staccato e pulito con acqua. Asciugarlo quindi con un panno asciutto.
  Non usare strofinacci contenti sostanze chimiche o aspiratori per pulire l'unità.
• Non utilizzato, benzina, solventi, polveri abrasive o sostanze simili a scopo di pulizia. Tali sostanze aggressive posso nanneggiare o deformare le superfici di plastica.

Pulizia del filtro dell'aria

L'intasamento del filtró dell'aria diminuisce la capacité di refrigerazione dell'apparecchio. Pulire il filtró agli 2 settimane.

1. Sollevare il pannello dell'unità interna fino al punto in cui si blocca con un cig.
2. Afferrare la maniglia del filtro di garza e sollevare leggermente per sganciare il filtrò dal portafilterto, quindi tirare verso il basso.

3. Estrarre il filtro di garza dall'unità.

4. Pulire il filtro di garza agli due settimane.

5. Pulire il filtro di garza con un aspiratore o dell'acqua.

6. Il filtrro al carbone attivo non può essere pulito. Questo filtrro non sare più in grado di filtrare odori sgradevoli se sporco. In quel caso il filtrro dovrè essere sostituito con un filtrro nuovo (disponibile presso il rivenditore). Si consiglia di sostituire il filtrro al carbone attivo due volte agli stagione.

7. Il filtrro HAF (High Air Flow) 3M di colore verde mostrera chiari segni di sporco al suo esterno ed interno. Quando è sporco, quello filtrro non può essere pulito e deve essere sostituito con un filtrto nuovo (disponibile presso il rivenditore). Si consiglia di sostituire il filtrto due volte agli stagione.

Nuovo filtro

Sostituzione del filtro consigliata

1. Dopo ave reinsertito il filtro al carbone attivo e il filtrro HAF 3M nel porta iltri sul filtrro a rete, quest'ultimo cui assere ricollocato all'interno del condizionatore d'aria.
2. Prima di rimettere aippo il filtro assicurarsi che sua perfettamente asciutto ed indenne.
3. Posizione are il filtro dell'aria come richiesto.
4. Rimettere la parte superiore del filtro dell'a ria nell'apparecchio e assicurarsi che i marginini sinistro e destro siano correttamente allineati, quindi inseire il filtrto a fondo nella sua sede.

Manutenzione

Se si intende lasciare il climatizzatore inutilizzato per un lungo periodo, procedere come segue:

1. Attivare la ventola per circa 6 ore in modo da asciugare l'interno dell'apparecchio.
2. Spagnere l'apparecchio e scollegarlo alla rete di alimentazione. Nel caso in cui venga usato il modello S(C)5148, interrompere l'alimentazione. Togliere le batterie dal telecomando.
3. L'unità esterna necessita di manutenzione e di puliture da effettuare con regolarità. Gli interventi vanno effettuati solo presso un centro di assistenza autorizzato.

Verifiche preliminari

• Controllare che il cordone elettrico sia integro e non sia scollegato.
• Controllare che i filtri dell'aria siano stati posizionati.
• Verificare che non vi siano ostruzioni all'uscita e all'ingresso dell'aria se il climatizzatore è stato tenuto fuori uso per molto tempo.

PRECAUZIONE

• Non toccare le parti metalliche dell'apparecchio nel rimuovere il filtrlo. Le parti metalliche taglienti sono causare lesions.
• All'interno dell'apparecchio non utilizzato acqua per la pulizia. La presenza di acqua pregiudica l'isolamento elettrico con il consequencese rischio di scariche elettriche.
• Prima di pulire l'unità, assicurarsi che l'alimentazione sia stata scollegata e che l'interruttore di circuito sia disinserito.

J INFORMAZIONI UTILI

Durante il funzionamento normale dell'apparecchio potrebbe verificarsi quando segue:

1. Protezione del climatizzatore.

Protezione del compressore

• Dopo agli arresto il compressore richiede 3 minuti prima di riattivarsi.

Inibizione aria fredda

• L'apparecchio è stato programmatico in modo da impedire di emanare aria fredda nella modalità RISCALDAMENTO, se lo scambiatore di calore interno si trova in una delle tre condizioni seguenti e se la temperature programmata non è stata più raggiunta.

A. Subito dopo l'avvio del riscaldamento.
B. Durante lo sbrinamento
C. Durante il riscaldamento ad una bassa temperatura.

Sbrinamento

• La ventola interna o quella esterna si arrestano durante lo sbrinamento.
• Sull'unità esterna può formarsi della brina o del ghiaccio durante il ciclo di riscaldamento quando la temperatura esterna è Bassa e l'umidità relativà è alta, la qualcosa causa una minore efficienza operative del climatizzatore.
• In esta eventualità il climatizzatore interrompe di volta in volta la funzione di riscaldamento ed avvia lo sbrinamento automatico.
• La durata dello sbrinamento può variare dai 4 ai 10 minuti, a seconda della temperatura esterna e dello spessore dello strato di ghiaccio che si è accumulato sull'unità esterna.

2. Vapore bianco che fuoriesce dall'unità interna.

• La fuoriuscita di vapore bianco dall'apparecchio è indice di una notevole differenza di temperatura fra l'aria aspirata e l'aria emessa,cisioni verifica nella modalità REFRIGERAZIONE ed in un ambiente ove è presente un tasso elevato di umilità relativa.
• Quando il condizionatore viene riavviato in modalità di funzionamento Riscaldare, cui formarsi una foschia biancastra causata dall'umidità che sorge sulla superficie dell'umidificatore dell'unità interna quando si raffredda o si asciuga.

3. Lieve rumorosità del climatizzatore.

• L'apparecchio può generate un basso sibilo se il compressore è in funzione o subito dopo il suo arresto. Si tratta del suono prodotto dal refrigerante in circolazione o dall'arresto del flusso.
• L'apparecchio può essere generare un foble scricchiolio se il compressore è in funzione o subito dopo il suo arresto. Cio è causato dal fenomeno di dilatazione termica e successiva ritrazione delle parti di plastica all'interno dell'apparecchio, durante i cambiamenti di temperatura.
• Subito dopo l'attivazione dell'apparecchio è possible udire un suono prodotto dal rientro del diffusore nella sua posizione originaria.

4. Dall'unità interna fuorises aria contenente polvere.

Si tratta di un fenomeno normale se l'apparecchio non è stato utilizzato da tempo o se lo si usa per la prima volta.

5. Un odore caratteristico è esalato dall'unità interna.

• La causa è il rilascio di area frammista ad odori provenienti dal materiale contentuto nell'apparecchio, o raccolto dai mobili presenti nella ambiente o dal fumo.

6. Il climatizzatore passa in modalità Solo VENTILAZIONE dalla modalità REFRIGERAZIONE o RISCALDAMENTO.

• Non appena la temperatura interna ha raggiunto il valore impostato nel climatizzatore, il compressore si ferma automaticamente e l'apparecchio cambia modalità operativa passando a Solo VENTILAZIONE. Il compressore riprende a funzionare quando la temperatura interna raggiunge il valore impostato, ossia aumenta nella modalità REFRIGERAZIONE o si abbassa in modalità RISCALDAMENTO.

• Uno sgociolamento di acqua alla superficie dell'unità interna più presentarsi durante la fase di refrigerazione in un ambiente ad elevata umidità relativa (superiore all'80%). Regolare il diffusore orizzontale alla posizione di massima uscita dell'aria e selezionare la velocità ALTA della ventola.

8. Modalità di riscaldamento

• Il climatizzatore aspira il calore dall'unità esterna e lo rilascia attraverso l'unità interna durante il ciclo di riscaldamento. Quando la temperatura esterna diminuisce, diminuisceanche il calore prodotto dal condizionatore, facendo calare la capacité di riscaldamento della parte interna.

9. Funzione di avviamento automatico.

• La caduta di corrente durante il funzionamento dell'unità Cause la completeness disattivazione dell'apparecchio. Il climatizzatore è dotato di un dispositivo di avviamento automatico che interviene nel momento in cui è ripristinata l'alimentazione elettrica. L'apparecchio riprende a funzionare come prima dell'interruzione, avendo immagazzinati in memoria tutti i settaggi preesistenti.

10. Rilevamento perdite del refrigerante.

• Il condizionatore è dotato di un sistema di rilevamento delle perdite del refrigerante. Quando l'unità esterna rileva una perdita di refrigerante, il condizionatore smetterà di funzionare e l'unità interna visualizza un allarme EC sul display.

Quando si verifica Anything allarme, non riaviare il condizionatore e contattare il proprio fornitore.

Anomalie erimedi

PROBLEM

Arrestare immediamente il climatizzatore se si verifica una delle seguenti condizioni: Scollegare l'alimentazione e contattare il fornitore dell'apparecchio.

• Il fusabile si brucia frequentemente o l'interrottore di circuito scatta frequentemente.
  Corpi estranei o acqua all'internalo del climatizzatore.
• Il telecomando non funziona o funziona male.
• Altre situazioni anomale.

Problema Cause possibili
L'unità non si accende quando si preme il pulsante ON/OFF	L'unità dispone di una funzionalità di protezione di 3 minuti che impedisce che l'unità si sovraccarichi. L'unità non può essere riavviata entro tre minuti dallo spegnimento.
L'unità cambia alla modalità COOL/HEAT alla modalità FAN	L'unità più volte coniambiare la sua impostazione per impedire la formazione di ghiaccio sull'unità. Quando la temperature aumento, l'unità entrera nuovamente in funzione nella modalità precedentemente selezionata.
	Raggiunta la temperatura impostata, a quel punto l'unità spegne il com- pressore. L'unità continuerà a funzionare quando la temperatura oscilla di nuovo.
L'unità interna emette nebbia bianca	Nelle regioni umide, una differenza di temperatura tra l'aria della stanza e l'aria condizionata può causare nebbia bianca.
Entrambe le unità interna ed esterna emettono nebbia bianca	Quando l'unità viene riavviato in modalità HEAT dopo lo sbrinamento, nebbia bianca più essere emessa a causa dell'umidità generata dal processo di scongelamento.
L'unità interna produce rumori	Un suono impetuoso di aria più essere udito quando la feritoia reimposta la sua posizione.
	Un cigolio più essere udito, dopo aver fatto funzionare l'unità in modalità HEAT, dovuto alla dilatazione e contrazione di parti in plastica dell'unità.
Sia l'unità interna che l'unità esterna fanno rumore	Sibilo basso durante il funzionamento: Questo è normale ed è causato da gas refrigerante che scorreattraverso le unità interna ed esterna.
	Sibilo basso all'avvio delsystema, ha appena smesso di funzionare, o è in sbrinamento: Questo rumore è normale ed è causato dall'arresto o dal cambio di direzione del gas refrigerante.
	Cigolio: La normale espansione e contrazione delle parti in plastica e in metallo, causata dai cambiamenti di temperatura durante il funzionamento, può causare cigolii.
L'unità esterna produce rumori	L'unità emette suoni diversi in base alla sua modalità di funzionamento attuale.
Polverere è emessa da entrambe le unità interna o esterna	L'unità più accumulatorare polvere durante lunghi periodi di non utilizzato, che sare è emessa quando l'unità viene accesa. Questo più essere mitigato coprenderl'unità durante i lunghi periodi di inattività.
L'unità emette un cattivo odore	L'unità più assorbire odori dall'ambiente (ad esempio mobili, cucina, sigarette, ecc.) che verrà emesso durante il funzionamento.
	I filtri dell'apparecchio sono ammuffiti e devono essere puliti.
La ventola dell'unità esterna non funziona	Durante il funzionamento, la velocità della ventola è controllata per ottimizzazione il funzionamento del prodotto.
Il funzionamento è irregolare, imprevedibile o l'unità non risponde	L'interferenza da torri di Telefonia cellulare e potenziatori remoti più causare malfunzionamenti dell'unità. In quello caso, provare quanto segue: • Scollegare e ricollegare l'alimentazione. • Premere ON/OFF sul telecommando per riavviare il funzionamento.

NOTA!

Se il problema persiste, contattare il proprio rivenditore o il centro assistenza clienti più vicino. Fornire una descrizione dettagliata del malfunzionamento dell'unità, nonché il numero del modello.

Problema Cause possibi	li Soluzione
Scarse prestazioni di raffreddamento	L'impostazione della temperatura più essere superiore alla temperatura ambiente	Abbassare l'impostazione della temperatura
	Lo scambiatore di calore dell'unità interna o esterna è sporco	Pulire lo scambiatore di calore interessato
	Il filtrò dell'aria è intasato.	Rimuovere il filtrò e pulirlo seguito le istruzioni
	L'ingresso o l'uscita dell'aria di agli unità è bloccato	Spagnere l'unità, rimuovere l'ostruzione e riaccenderla
	Porte e le finestre sono aperte	Assicurarsi che tutte le porte e le finestre siano chiuse durante il funzionamento dell'unità
	Un eccessivo calore è generato alla luce solare	Chiudere le finestre e le tende durante i periodi di elevato calore o luce del sole
	Troppe fonti di calore nella stanza (per-sone, computer, dispositivi elettronici, ecc.)	Ridurre la quantità di fonti di calore
	Refrigerante insufficiente a causa di per-dite o di un uso a lungo termine	Controllare eventuali perdite, richiudere e sigillare se necessario e chiudere il refrigerante
	La funzione SILENCE è attenuata (funzione opzionale)	La funzione SILENCE più ridurre le pres-azioni del prodotto riducendo la fre-quenza operativa. Disattivare la funzione SILENCE.
L'unità non funziona	Guasto all'alimentazione elettrica Attendere	che l'alimentazione si ripristini
	L'alimentazione è spenta. Accendere l'unità
	Il fusibile è bruciato Sostituire il fusibile
	Le batterie del telecomando sono scariche Sostituire le batterie
	La protezione di 3 minuti dell'unità è stata attivata	Attendere tre minuti dopo il riavvio del-l'unità
	Il timer è attivato Disattivare il timer
L'unità si avvia e si arrresta frequentlymente	C'è troppo o troppo molto refrigerante nelsystema	Verificare la presenza di perdite e ricaricare il systema con il refrigerante.
	Gas incomprimabile o umidità sono penetrati nel systema.	Evacuire e ricaricare il systema con refri-gerante
	Il compressore è guasto Sostituire il compresso
	La tensione è troppo alta o troppo Bassa	Installare un pressostato per regolare la tensione
Scarse prestazioni di riscaldamento	La temperature esterna è estremamente bassa	Utilizzare un dispositivo di riscaldamento ausiliario
	Aria fredda sta entrandoattraverso portede finestre	Assicurarsi che tutte le porte e le finestre siano chiuse durante l'uso
	Refrigerante insufficiente a causa di per-dite o di un uso a lungo termine	Controllare eventuali perdite, richiudere e sigillare se necessario e chiudere il refrigerante
Le spie continuano alampeggiare	"L'unità più interrompere il funzionamento o continuare a funzionare in modo sicuro. Se le spie continuano a lampeggiare o vengono visualizzati codici di erreore, attendere circa 10 minuti. Il problema più risolversi automaticamente. In caso contrario, scollegare il cavo di alimentazione, quindi ricollegarlo. Accendere il dispositivo. Se il problema persistsente, scollegare l'alimentazione e contattare il centro assistenza clienti più vicino."

Se il problema non è stato risolto, pregasi rivolgersi al rivenditore dell'apparecchio. Assicurarsi di fornire tutte le informazioni relative al difetto ed al modello.

NOTA!

Gli interventi di riparazione vanno effettuali solo presso un centro di assistenza autorizzato.

L CONDIZIONI DI GARANZIA

Il climatizzatore è coperto da una garanzia di 48 mesi per i compressore e 24 mesi per altri componenti, che decorre a partire alla data di acquirevo. La garanzia è concessa alle seguenti condizioni:

1. Rifiutiamo espressamente qualsiasi richiesta di risarcimento per anni derivati, ad inclusione delle richieste di risarcimento per anni collaterali.
2. Riparazioni o sostituzioni dei componenti non danno diritto ad una proroga del periodo di garanzia.
3. La garanzia non è valida se sono state apportate modifiche, se sono state utilizzati ricambi non originali o se le riparazioni sono state effettuate da terzi.
4. I componenti soggetti alla normale usura, quali i filtrri, non sono coperti alla garanzia.
5. La garanzia è valida solo se si esibisce una prova d'acquisto datata e originale, non alterata da modifiche.
6. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle presente istruzioni per l'uso.
7. Le spese di spedizione ed i rischi connessi al trasporto del climatizzatore o dei loro componenti sono sempre a carico dell'acquirente.
8. I danni causati dall'uso di filtrri non originali sono esclusi alla garanzia.
9. La perdita di refrigerante e/o la fuoriuscita dovute ad una connessione e/o disconnessione eseguite da personale non qualificato, non sono coperte dalle condizioni di garanzia riservate a questo prodotto. Eventuali danni agli apparentchi che risultano montati, connessi e/o disconnessi non seguito le vigenti leggi locali, né le istruzioni fornite dal presente manuale, non sono coperti dalle condizioni di garanzia riservate a quello prodotto.

Si consiglia di rivolgersi al rivenditore per eventuali riparazioni, qualora le istruzioni contenute nel presente manuale non siano risultate risolutive. Laddove si renda necessario disconnettere l'apparecchio, assicuratve che tale operazione sia sempre eseguita da personale qualificato e autorizzato, secondo le leggi vigenti nel proprio Stato.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acquè sotterraneane e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettarre le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Informazioni sulla tutela ambientale: In quello apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persona esperte.

L'apparecchio contiene refrigerante R32 nella quantità indica nella precedente tabella. Non scaricare il gas R32 nell'atmosfera: R32 è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 675.

Internet:

Per vostra comodità, potete scaricare la versione più aggiornata del manuale d'uso, installazione e/o technique su www.qlima.com
