MANUALE UTENTE OLE 22450W OK

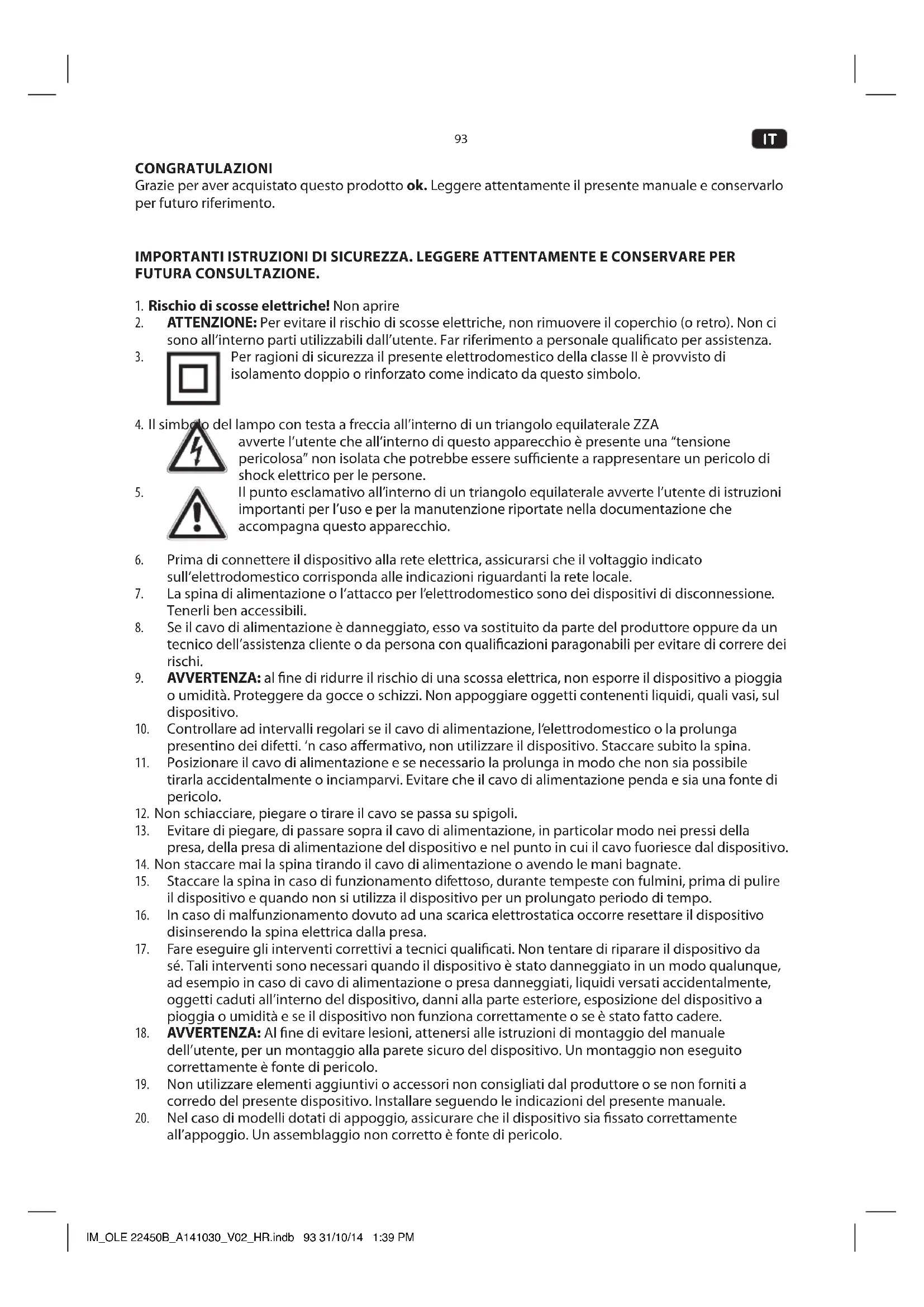

CONGRATULAZIONI Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento. IMPORTANTI ISTRUZIONI DI SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURA CONSULTAZIONE.

1. Rischio di scosse elettriche! Non aprire

2. ATTENZIONE: Per evitare il rischio di scosse elettriche, non rimuovere il coperchio (o retro). Non ci

sono all’interno parti utilizzabili dall’utente. Far riferimento a personale qualicato per assistenza.

Per ragioni di sicurezza il presente elettrodomestico della classe II è provvisto di isolamento doppio o rinforzato come indicato da questo simbolo.

4. Il simbolo del lampo con testa a freccia all’interno di un triangolo equilaterale ZZA

avverte l’utente che all’interno di questo apparecchio è presente una “tensione pericolosa” non isolata che potrebbe essere suciente a rappresentare un pericolo di shock elettrico per le persone.

5. Il punto esclamativo all’interno di un triangolo equilaterale avverte l’utente di istruzioni

importanti per l’uso e per la manutenzione riportate nella documentazione che accompagna questo apparecchio.

6. Prima di connettere il dispositivo alla rete elettrica, assicurarsi che il voltaggio indicato

sull’elettrodomestico corrisponda alle indicazioni riguardanti la rete locale.

7. La spina di alimentazione o l’attacco per l’elettrodomestico sono dei dispositivi di disconnessione.

Tenerli ben accessibili.

8. Se il cavo di alimentazione è danneggiato, esso va sostituito da parte del produttore oppure da un

tecnico dell’assistenza cliente o da persona con qualicazioni paragonabili per evitare di correre dei rischi.

9. AVVERTENZA: al ne di ridurre il rischio di una scossa elettrica, non esporre il dispositivo a pioggia

o umidità. Proteggere da gocce o schizzi. Non appoggiare oggetti contenenti liquidi, quali vasi, sul dispositivo.

10. Controllare ad intervalli regolari se il cavo di alimentazione, l’elettrodomestico o la prolunga

presentino dei difetti. ‘n caso aermativo, non utilizzare il dispositivo. Staccare subito la spina.

11. Posizionare il cavo di alimentazione e se necessario la prolunga in modo che non sia possibile

tirarla accidentalmente o inciamparvi. Evitare che il cavo di alimentazione penda e sia una fonte di pericolo.

12. Non schiacciare, piegare o tirare il cavo se passa su spigoli.

13. Evitare di piegare, di passare sopra il cavo di alimentazione, in particolar modo nei pressi della

presa, della presa di alimentazione del dispositivo e nel punto in cui il cavo fuoriesce dal dispositivo.

14. Non staccare mai la spina tirando il cavo di alimentazione o avendo le mani bagnate.

15. Staccare la spina in caso di funzionamento difettoso, durante tempeste con fulmini, prima di pulire

il dispositivo e quando non si utilizza il dispositivo per un prolungato periodo di tempo.

16. In caso di malfunzionamento dovuto ad una scarica elettrostatica occorre resettare il dispositivo

disinserendo la spina elettrica dalla presa.

17. Fare eseguire gli interventi correttivi a tecnici qualicati. Non tentare di riparare il dispositivo da

sé. Tali interventi sono necessari quando il dispositivo è stato danneggiato in un modo qualunque, ad esempio in caso di cavo di alimentazione o presa danneggiati, liquidi versati accidentalmente, oggetti caduti all’interno del dispositivo, danni alla parte esteriore, esposizione del dispositivo a pioggia o umidità e se il dispositivo non funziona correttamente o se è stato fatto cadere.

18. AVVERTENZA: Al ne di evitare lesioni, attenersi alle istruzioni di montaggio del manuale

dell’utente, per un montaggio alla parete sicuro del dispositivo. Un montaggio non eseguito correttamente è fonte di pericolo.

19. Non utilizzare elementi aggiuntivi o accessori non consigliati dal produttore o se non forniti a

corredo del presente dispositivo. Installare seguendo le indicazioni del presente manuale.

20. Nel caso di modelli dotati di appoggio, assicurare che il dispositivo sia ssato correttamente

all’appoggio. Un assemblaggio non corretto è fonte di pericolo. IM_OLE 22450B_A141030_V02_HR.indb 93 31/10/14 1:39 PM94

21. Durante l’installazione del dispositivo, occorre lasciar suciente spazio per una ventilazione

adeguata. Non installarlo in librerie, mobili integrati o simile.

22. Non ostacolare la ventilazione, coprendo i fori preposti a tale funzione, ponendovi oggetti come

giornali, tovaglie da tavola, tende, etc. Non inserirvi degli oggetti.

23. Non appoggiare delle fonti di fuoco aperto quali candele accese sul dispositivo.

24. Non deporre alcun dispositivo elettronico o giocattoli sul dispositivo. Questi oggetti potrebbero

cadere dall’alto e creare dei danni e/o delle lesioni a persone.

25. Non installare nei pressi di fonti di calore come radiatori, accumulatori di calore, stufe o altri

dispositivi (amplicatori inclusi) che producono calore.

26. Non applicare troppa forza sulla parte frontale o in alto, dato che ciò potrebbe comportare il

ribaltamento del dispositivo.

27. Non spostare o trascinare il dispositivo quando è acceso.

28. Non toccare, spingere o stronare lo schermo con oggetti duri o alati.

29. Variazioni di temperatura comportano condensazione. La condensazione può danneggiare

lo schermo e componenti elettriche. Una volta svanita la condensazione, saranno visibili delle macchie sullo schermo.

30. AVVERTENZA: Pericolo di esplosione se le batterie vengono sostituite in modo non corretto.

Sostituire solo con lo stesso tipo di batteria. Non utilizzare assieme batterie nuove e vecchie.

31. Posizionare le batterie nel modo corretto, attenendosi all’indicazione + e - riportata sul dispositivo.

32. Rimuovere le batterie se l’apparecchio non viene utilizzato per lungo tempo.

33. Non esporre le batterie al calore eccessivo come l’irraggiamento solare, fuoco o simile.

34. In caso di perdita di sostanze dalla batteria, rimuovere le batterie e pulire accuratamente il

comparto delle batterie. Evitare il contatto con pelle e occhi.

35. Tenere le batterie fuori dalla portata dei bambini. Immediatamente consultare un medico in caso di

ingestione accidentale delle batterie.

36. Non smontare o frammentare le batterie; non gettarle nel fuoco. Smaltire correttamente seguendo

le indicazioni contenute nel manuale dell’utente. Non gettare tra i riuti domestici.

37. Per la modalità USB, eseguire il reset del dispositivo, sconnettendo il dispositivo USB dal

apparecchio in caso di funzionamento non corretto.

38. Le batterie (pacco batterie o batterie integrate) non devono essere esposte al calore eccessivo come

l’irraggiamento solare, fuoco o simile.

39. Per prevenire la diusione di fuoco, tenere le candele o altre amme libere lontane da questo

prodotto in ogni momento.

40. Le gure e le illustrazioni contenute in questo manuale sono fornite solo come riferimento e

possono dierire dall’aspetto reale del prodotto. ‘l design e le speciche del prodotto possono essere modicati senza preavviso.

41. L’eccessiva pressione sonora da cue ed auricolari può causare la perdita dell’udito.

42. Il prodotto deve essere utilizzato solo assieme al trasformatore fornito.

USO PREVISTO Questo dispositivo è previsto per la ricezione e la riproduzione dei segnali audio, video e televisione. Usare solo secondo queste istruzioni. L’uso improprio è pericoloso e determinerà la non validità della garanzia. Rispettare le istruzioni di sicurezza. IM_OLE 22450B_A141030_V02_HR.indb 94 31/10/14 1:39 PM95

Tasto Accendere il televisore o passare alla modalità standby. b Tasti numerici 0-9 Seleziona un programma. Seleziona gli articoli numerati in un menu. c FAV Visualizza l'elenco di canali preferiti. (modalità ATV / DTV) d Pulsante DISPLAY Mostra le informazioni della schermata corrente come il canale corrente in modalità ATV / DTV e la fonte di ingresso eccetto la modalità ATV / DTV.

Tasto Consente di navigare tra i menu OSD e regolare le impostazioni del sistema. f Tasto MENU Mostra il menu OSD (visualizzazione su schermo). g VOL +/– Regola il volume. h SOTTOTITOLO Visualizza l'elenco di canali preferiti. i ANNULLA Annulla la visualizzazione del teletext. (modalità ATV) j TV/TXT Accendere e spegne la funzione teletext. (modalità ATV / DTV) k Tasto FERMA Blocca il passaggio multi pagina sullo schermo in teletext. (modalità ATV) l Tasto INDEX Seleziona il numero di pagina dell'indice dal teletext. (modalità ATV) Tasto Inverte rapidamente la riproduzione. (modalità USB) Tasto Porta avanti rapidamente la riproduzione. (modalità USB) Tasto Inizia o mette in pausa la riproduzione Tasto Interrompe la riproduzione. (modalità USB / DTV) n Tasto COLOR (rosso, verde, giallo, blu)

p Tasto IMMAGINE Seleziona la modalità IMMAGINE: Standard / Medio / Utente / Dinamico. Tasto SOUND (Audio) Seleziona la modalità Audio: Standard / Musica / Film / Sport / Utente. Tasto ASPECT (Aspetto) Seleziona il formato immagine: Auto / 4:3 / 16:9 / Zoom / Sottotitoli / Zoom Smart. Tasto SLEEP Imposta la funzione di timer Sleep: OFF / 10 / 20 / … / 180 / 240 min.

Tasto Torna al canale di visualizzazione precedente. (modalità ATV / DTV) r Tasto INGRESSO Seleziona una tra le diverse sorgenti di segnale di ingresso: DTV / ATV / SCART / YpbPr / PC / HDMI / AV / USB s Tasto OK Conferma l'impostazione t Tasto EXIT Esce dal menu OSD. u Tasto CH +/– Seleziona un canale. v Tasto CH. LIST Mostra l'elenco di programma w Tasto REVEAL (mostra) Mostra informazioni nascoste come la risposta ad un quiz nel teletext. (modalità ATV) x Tasto NICAM/A2 Seleziona Nicam/A2 audio y Tasto SIZE (dimensione) Ingrandisce l'immagine sul TV in teletext. (modalità ATV)

• Premere per vedere la metà superiore della pagina nella dimensione doppia

• Premere due volte per vedere la metà inferiore della pagina nella dimensione doppia

• Premere di nuovo per tornare alla dimensione normale z Tasto PAGINA SECONDARIA Mostra la pagina secondaria in teletext. IM_OLE 22450B_A141030_V02_HR.indb 96 31/10/14 1:39 PM97

INSTALLAZIONE DELLA BASE

Montare la piastra inferiore e fermarla con le viti. Fissare l'adattatore per la base con le viti sul retro del TV.

Collegare la spina dell'antenna nella presa 75 Ω del set del TV. Inserire la spina DC nel jack DC IN del TV e collegare l'adattatore AC con una presa a parete. Se l'indicatore di alimentazione diventa rosso il TV resta in modalità di standby.

Accendere il televisore e l'indicatore di corrente diventa verde.

INSTALLAZIONE DELLE BATTERIE DEL TELECOMANDO

Aprire lo scomparto della batteria. Inserire 2 pile (AAA 1,5V). Vericare che le polarità + e − delle batterie siano allineate con i segni all'interno dell'alloggiamento. Chiudere il coperchio.

FUNZIONAMENTO BASE DEI TASTI DI CONTROLLO

• Per accendere il TV premere il tasto di alimentazione sull'unità principale o telecomando.

• Per cambiare canali: Premere CH+/– sul TV o premere CH+/– o inserire il numero sul telecomando.

• Per regolare il volume premere VOL +/– sul TV o telecomando.

• Per guardare da un dispositivo connesso, premere INPUT (fonte) sul telecomando o TV e selezionare il dispositivo desiderato.

In INPUT (ingresso) è possibile selezionare tutti i dispositivi connessi col televisore. Premere INPUT (ingresso) sul TV e selezionare il dispositivo desiderato. CONNESIONI ANT/RF Ricezione televisore analogico HDMI 1/2/3 Una connessione HDMI garantisce la qualità migliore di immagine e audio. I segnali video e audio sono combinati in un cavo HDMI. Usare le connessioni HDMI per i segnali TV in qualità ad alta denizione (HD). SCART I segnali audio e video possono essere trasferiti mediante un cavo SCART. Le connessioni SCART possono trasferire segnali video RGB ma non possono trasferire segnali in formato HD (alta denizione). YPbPr Con il componente video (Y Pb Pr) possono essere trasferiti solo i segnali video. Se si desidera ricevere segnali audio, collegare un cavo audio L/R. AV Inserire il connettore dell'antenna nella presa 75 Ω del set-top box. Collegare il kit del televisore nel box superiore mediante un cavo A/V. DTV Seleziona l'ingresso TV del segnale digitale. ATV Seleziona l'ingresso TV del segnale analogico. PC Selezionare l'ingresso del segnale video dal PC. Supporti Selezionare l'ingresso dall'interfaccia USB IM_OLE 22450B_A141030_V02_HR.indb 97 31/10/14 1:39 PM98

Attenzione! Spegnere il televisore prima di collegare i dispositivi.

• Console da gioco Via HDMI Tramite un cavo video componente (Y Pb Pr) e un cavo audio L/R

• Periferica di archiviazione USB Via cavo USB Via ash drive USB

Accendere il televisore.

1. Premere MENU e selezionare Lingua sotto FEATURE (Funzione). Selezionare la lingua del menu

desiderata e confermare facendo clic su OK.

2. Selezionare CHANNEL (canale), quindi premere

3. Selezionare il paese rilevante in COUNTRY (paese).

4. In TV CONNECTION (connessione TV) selezionare aira (DVB-T), cavo (DVB-C) o satellite

5. Selezionare AUTO SEARCH (ricerca automatica) sul menu CHANNEL (canale).

> TUTTO > DTV > ATV La ricerca dei canali può durante qualche minuto. Seguire le istruzioni sullo schermo.

RICEZIONE ANTENNA DVBT O CAVO DVBC

Se sono disponibili entrambe le ricezioni DVB-T e DVB-C nel vostro paese e se il televisore è adatto alla ricezione DVB-T e DVB-C nel vostro paese, selezionare uno delle due modalità quando si impostano i canali.

Se si desidera cambiare l'impostazione DVB per iniziare l'impostazione di nuovi canali, procedere come di seguito:

1. Selezionare DTV in INPUT (fonte).

2. Premere MENU, selezionare CHANNEL (canale) e poi premere

3. Selezionare l'impostazione DVB desiderata in TV CONNECTION (connessione TV).

4. Premere ripetutamente MENU, se necessario, per uscire dal menu.

Nota Se potete utilizzare l'ingresso per antenna DVB-T e un ingresso DVB-C, potete congurare il televisore sia per la trasmissione DVB-T che DVB-C. Installare entrambi i sistemi uno dopo l'altro con le impostazioni necessarie. IM_OLE 22450B_A141030_V02_HR.indb 99 31/10/14 1:39 PM100

Premere MENU e scegliere con il menu che si desidera impostare. Premere OK per confermare. Per eseguire regolazioni premere . Per accedere al menu secondario, premere OK/ENTER (ok/invio). Per uscire dal menu, premere EXIT (esci). IMMAGINE

Premere MENU e selezionare il menu Immagine.

• Modalità Immagine Impostazioni di opzione immagine: dinamico, standard, delicato e utente

• Luminosità Impostazione della luminosità

• Contrasto Impostazione del contrasto

• Nitidezza Impostazione della nitidezza: Non disponibile in modalità VGA/PC

• Colore Impostazione del colore

• Tinta Regolazione del tono della tinta: Solo in modalità NTSC

• Temperatura del colore Regolazione del tono tinta calda, fredda o standard

• Rapporto di visualizzazione Impostazione del formato dello schermo

• Riduzione rumore Riduce il rumore dell'immagine SUONO TONO

Qui è possibile impostare diversi controlli audio. Premere MENU e selezionare il menu Sound (audio).

• Modalità suono Standard, Film, Musica, Discorso e Utente

• Bassi Con le impostazioni di base è possibile determinare l'intensità dei toni bassi.

• Acuto Con le impostazioni degli acuti è possibile determinare il livello di toni alti nell'audio.

• Bilancio Impostazione del bilancio tonale degli altoparlanti.

• Surround È possibile impostare l'eetto audio degli altoparlanti del televisore in modalità surround.

• Livello automatico del volume (AVL) Questa opzione serve per limitare improvvisi aumenti di volume durante un cambio di canale o interruzioni pubblicitarie.

• SPDIF Regolazione del formato audio per uscita, PCM e impostazioni automatiche. IM_OLE 22450B_A141030_V02_HR.indb 100 31/10/14 1:39 PM101

Qui è possibile impostare diversi controlli di canale. Premere MENU e selezionare il Channel menu (menu canali).

• Gestione dei canali Elaborazione dei canali installati come eliminazione, cambio di posizione o blocco di canali.

• Gestione preferiti Aggiunta di canali a/rimozione di canali dall'elenco di preferiti.

• Paese Impostazione dei paesi.

• Connessione TV Impostazione del tipo di ricezione (DVB-T, DVB-C e DVB-S2).

• Ricerca automatica Processo di ricerca automatica.

• Ricerca manuale DTV Ricerca manuale di stazioni su canali DTV.

• Ricerca manuale ATV Ricerca manuale di stazioni su canali ATV. CARATTERISTICA

Qui è possibile impostare le opzioni delle varie funzioni. Premere MENU e selezionare il menu Feature (caratteristica).

• Blocco Canali e programmi specici possono essere bloccati con un'indicazione dell'età per evitare che i bambini li vedano. Vedere il capitolo su BLOCCO.

• Lingua Impostazione della lingua dello schermo (OSD).

• Orologio Impostazione della data e dell’ora.

• Timer Sleep La funzione del timer sleep mette il televisore in modalità standby dopo che un periodo di tempo preimpostato è trascorso.

• Accensione automatica disattivata Impostazione di uno spegnimento automatico per il monitor.

• Disturbi d'udito Impostazione per disturbi d'udito.

• Informazioni CI Questa opzione per TV a pagamento. Inserire una scheda CI nello slot per scheda CI. I dai dalla scheda IC connessa al televisore saranno visualizzati. IM_OLE 22450B_A141030_V02_HR.indb 101 31/10/14 1:39 PM102

Qui è possibile copiare le varie impostazioni del sistema. Premere MENU e selezionare il Setup menu (menu impostazioni).

• Timer OSD Regola l'ora per mostrare OSD sullo schermo.

• Auto SCART Il televisore passerà alla fonte SCART automaticamente quando si collega il televisore al dispositivo SCART.

• Congurazione del PC Cambia l'impostazione del PC in modalità PC.

• Schermo Blu Cambia lo sfondo quando non ci sono immissioni tra sfondo chiaro e blu.

• Ripristina l'impostazione del televisore Ripristino delle impostazioni di fabbrica

• Aggiornamento del software Di tanto in tanto rilasciamo nuovi rmware per migliorare l'esecuzione del TV (disponibili per il download). Questo menu consente l'aggiornamento di quel software e il caricamento dello stesso sul televisore. Ulteriori dettagli saranno emessi col rmware.

• Carica database predenito Importa i satelliti predeniti e il canale in modo che l'utente possa guardare direttamente i programmi. BLOCCO Se non si desidera che i bambini guardino un capale specico, allora è possibile bloccarlo. Inserire il codice di controllo dei genitori per evitare di visualizzare i canali bloccati.

Premere MENU e selezionare Lock (Blocco) dal menu Feature (caratteristica). Inserire la password predenita, 0000. Selezionare l'opzione che si desidera impostare e confermarla facendo clic su OK. Seguire le istruzioni sullo schermo.

• Blocco canale Accendere il sistema di blocco per prevenire accesso non autorizzato a specici canali.

• Controllo genitori È possibile impostare l'indicazione di un'età per prevenire che i bambini vedano i programmi non adatti alla loro età.

• Cambiare il codice PIN È possibile impostare il codice di controllo genitori o cambiare qui il codice corrente. La password predenita è 0000.

• Modalità hotel Accendere il sistema di blocco per prevenire accesso non autorizzato all'impostazione del televisore.

EPG GUIDA ELETTRONICA AI PROGRAMMI

Premere EPG per accedere al menu EPG. Seguire le istruzioni sullo schermo.

• Programma: Premere il tasto rosso per aprire il programma (giornaliero, settimanale) dai record.

• Promemoria: Premere una volta il tasto verde per ricordare il programma da guardare. Premere di nuovo il tasto verde per ricordare il programma da registrare.

• Informazioni: Premere il tasto giallo/blu per mostrare i programmi del giorno precedente o successivo. IM_OLE 22450B_A141030_V02_HR.indb 102 31/10/14 1:39 PM103

È possibile mostrare le foto e riprodurre la musica o video da un ash drive USB connesso o da un disco sso USB.

1. Collegare un ash drive USB o un disco sso USB ad un televisore che è stato acceso tramite la

2. Premere il tasto INPUT (ingresso) e selezionare la fonte Media (supporti).

3. Navigare alla barra del menu bar e selezionare il tipo di le che si desidera riprodurre. Selezionare

un'immagine, musica, un lm o e-book. FOTO

1. Il dispositivo supporta i seguenti formati: .jpg, .jpeg, .bmp e .png

2. Selezionare la foto da visualizzare con i tasti freccia

/ . Dopo la scelta, le informazioni del le compariranno sul lato destro e un immagine comparirà al centro. Iniziare o interrompere le diapositive. Interrompe la diapositive e passa a immagine a schermo intero. Visualizza il le precedente o successivo. Ruota immagine (0, 90, 180, 270 gradi). Ingrandisci/rimpicciolisci immagine. Mostra le informazioni sul le corrente. Mostra il menu delle impostazioni dell'immagine per selezionare la modalità di riproduzione, la musica di sottofondo, il tempo di transizione e gli eetti. Mostra la playlist. MUSICA

1. Il dispositivo supporta i seguenti formati: .mp3, .m4a e .aac.

2. Seleziona il le desiderato con i tasti freccia

/ . Dopo la scelta, le informazioni del le compariranno sul lato sinistro e il le sarà riprodotto automaticamente.

3. Premere per dare inizio alla riproduzione dall'inizio del le.

Inizia o arresta la riproduzione musicale. Interrompe la riproduzione musicale. Avanti e indietro. Riproduzione immediata del le precedente o successivo. Modalità di ripetizione della riproduzione musicale. Alterna le informazioni di riproduzione e la playlist. Spegne la visualizzazione dello schermo (il tasto blu come tasto rapido). Premendo il tasto di accensione si accende. IM_OLE 22450B_A141030_V02_HR.indb 103 31/10/14 1:39 PM104

2. Selezionare il le desiderato con i tasti freccia

Inizia o arresta la riproduzione. Arresta la riproduzione e lascia la modalità di riproduzione a schermo intero. Avanti o indietro rapido. Riproduce il video in modalità lenta. Riproduce il video in modalità a gradi. Impostazione della modalità di riproduzione A-B. Riproduzione immediata del le precedente o successivo. Mostra la playlist. Mostra le informazioni sul le corrente. Mostra il menu delle impostazioni video (congura il programma, sottotitoli, audio, modalità di ripetizione) Accede a modalità, immissione ora per la riproduzione diretta. E-BOOK

1. Selezionare il le desiderato con i tasti freccia < / >.

2. Premere OK per riprodurre il le.

Passa alla pagina precedente / successiva. Tasto rosso Aggiunge o rimuove segnalibri. Tasto verde Va direttamente al punto selezionato. Tgiallo Visualizza l'elenco dei segnalibri. Tasto blu Mostra la playlist. TELETEXT

1. Selezionare una stazione TV con un segnale Teletext.

2. Premere il tasto TV/TXT per accedere alla modalità teletext.

3. Premere una seconda volta il tasto TV/TXT per accedere alla modalità Mix, questa funzione

consente di sovrapporre la pagina teletext (in modo trasparente) sul programma TV.

4. Premere una terza volta il tasto TV/TXT per tornare o uscire alla modalità TV/DTV normale.

5. Per selezionare una pagina teletext immettere il numero di pagina (tre cifre) usando i tasti numerici.

Se si preme un numero errato durante l'immissione, è necessario completare il numero di tre cifre e inserire poi il numero di pagina corretto.

6. Il tasto CH–/CH+ può essere usato per selezionare la pagina precedente o successiva.

PULIZIA E MANUTENZIONE

• Disconnettere il TV prima di pulirlo.

• Pulire lo schermo del TV e il telaio con un panno morbido. Non usare mai sostanze come alcool, sostanze chimiche o detersivi sullo schermo TV.

• Rischio di guasto allo schermo del TV! Non toccare, premere, stronare o sbattere lo schermo con qualsiasi oggetto.

• Per evitare deformazioni e dissolvimento del colore, pulire le gocce d'acqua non appena possibile. IM_OLE 22450B_A141030_V02_HR.indb 104 31/10/14 1:39 PM105

RISOLUZIONE DI GUASTI

Problema Cause possibili e cosa fare Nessuna immagine e audio • Controllare se la spina di alimentazione è connessa alla presa a parete.

• Controllare di aver premuto il tasto POWER nella parte bassa del televisore.

• Controllare le impostazioni del contrasto dell’immagine e della luminosità. Immagine normale ma senza audio

• Controllare il volume.

• Audio silenzioso? Premere il tasto MUTE.

• Provare un altro canale, il problema potrebbe riguardare la trasmissione.

• I cavi audio sono installati correttamente? Il telecomando non funziona

• Controllare per vedere se ci sono oggetti tra il prodotto e il telecomando che possono causare ostruzioni.

• Le batterie sono installate correttamente (+ su +, - su -)?

• Installare nuove batterie. L’alimentazione è disattivata all’improvviso

• Il timer sleep è impostato?

• Controllare le impostazioni di controllo dell’alimentazione. Alimentazione interrotta.

• Nessuna trasmissione sulla stazione sintonizzato con attivazione attivata. L’immagine compare lentamente dopo l’accensione

• Questo è normale, l’immagine è disattivata durante il processo di avvio del prodotto. Contattare il centro assistenza se l’immagine non compare dopo cinque minuti. Nessun colore o scarso colore dell’immagine

• Regolare il Colore nel menu opzioni.

• Mantenere una distanza suciente tra il prodotto e il VCR.

• Provare un altro canale, il problema potrebbe riguardare la trasmissione.

• I cavi VIDEO sono installati correttamente?

• Attivare qualsiasi funzione per ripristinare la luminosità dell’immagine. Barre orizzontali/verticali o immagine che trema

• Controllare l’interferenza locale come un dispositivo elettrico o strumento di alimentazione. Scarsa ricezione su alcuni canali

• La stazione o il cavo presentano problemi. Sintonizzarsi su un’altra stazione.

• Il segnale della stazione è debole, riorientare l’antenna per una migliore ricezione della stazione debole.

• Controllare le possibili fonti di interferenza. Linee o strisce nell’immagine

• Controllare l’antenna (cambiare la direzione dell’antenna). Nessuna uscita da uno degli altoparlanti

• Regolare il bilanciamento nel Menu opzioni. Il segnale è fuori portata (PC mode)

• Regolare la risoluzione, la frequenza orizzontale o frequenza verticale.

• Controllare se il cavo del segnale sia connesso correttamente.

• Controllare la fonte di ingresso. Barra o strisca verticale sullo sfondo o il rumore orizzontale o posizione incorretta (PC mode)

• Sistemare la congurazione automatica o regolare l’ora, fase o posizione O/V. Il colore dello schermo non è stabile o il colore singolo

• Controllare il cavo del segnale.

Rapporto contrasto : 1000:1 Tono punti : 495,6 (H) x 292,2 (V) mm Colore massimo : 16,7 M Tempo di risposta : 6 ms Caratteristiche FHD compatibile : Sì Ricezione televisore Sistema TV : PAL/SECAM Sistema audio : B/G, D/K, I, L Impedenza antenna : 75 Ω Intervallo di ricezione sintonizzatore ATV : 49 Mhz - 863 MHz DTV : 174 Mhz - 230 MHz UHF : 474 Mhz - 862 MHz Requisiti alimentazione Ingresso (TV) : 12V

• Il metodo di test Erp è secondo EN 62087:2009 & EN 50564:2011

• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica: www.ok-online.com IM_OLE 22450B_A141030_V02_HR.indb 106 31/10/14 1:39 PM107

SMALTIMENTO Il simbolo del cassonetto dell’immondizia barrato richiede una raccolta separata di riuti elettrici e di equipaggiamento elettronico (WEEE). l’equipaggiamento elettrico ed elettronico può contenere delle sostanze nocive. non smaltire questi apparecchi con i riuti domestici. consegnarlo presso un punto di raccolta per il riciclo WEEE. così aiutate a risparmiare le risorse ed a proteggere l’ambiente. contattare le autorità o il rivenditore locale per ulteriori informazioni. IM_OLE 22450B_A141030_V02_HR.indb 107 31/10/14 1:39 PMDE

• Consumo energetico 31 kWh per anno, in base al consumo di corrente del televisore in attività 4 ore al giorno per 365 giorni. Il consumo di corrente corrente dipenderà da com’è utilizzato il televisore

• La classe di ecienza energetica: Class

• La diagonale dello schermo visibile in centimetri e pollici: 56 cm/22 inches

• Il consumo di corrente in modalità accesa: 21 W

• Il consumo di corrente in modalità di standby: <0.5 W

• Il consume di corrente in modalità spenta: 0 W

• La risoluzione dello schermo: 1920 (H) X 1080 (V) pixel
