BEDIENUNGSANLEITUNG OLE 22450W OK

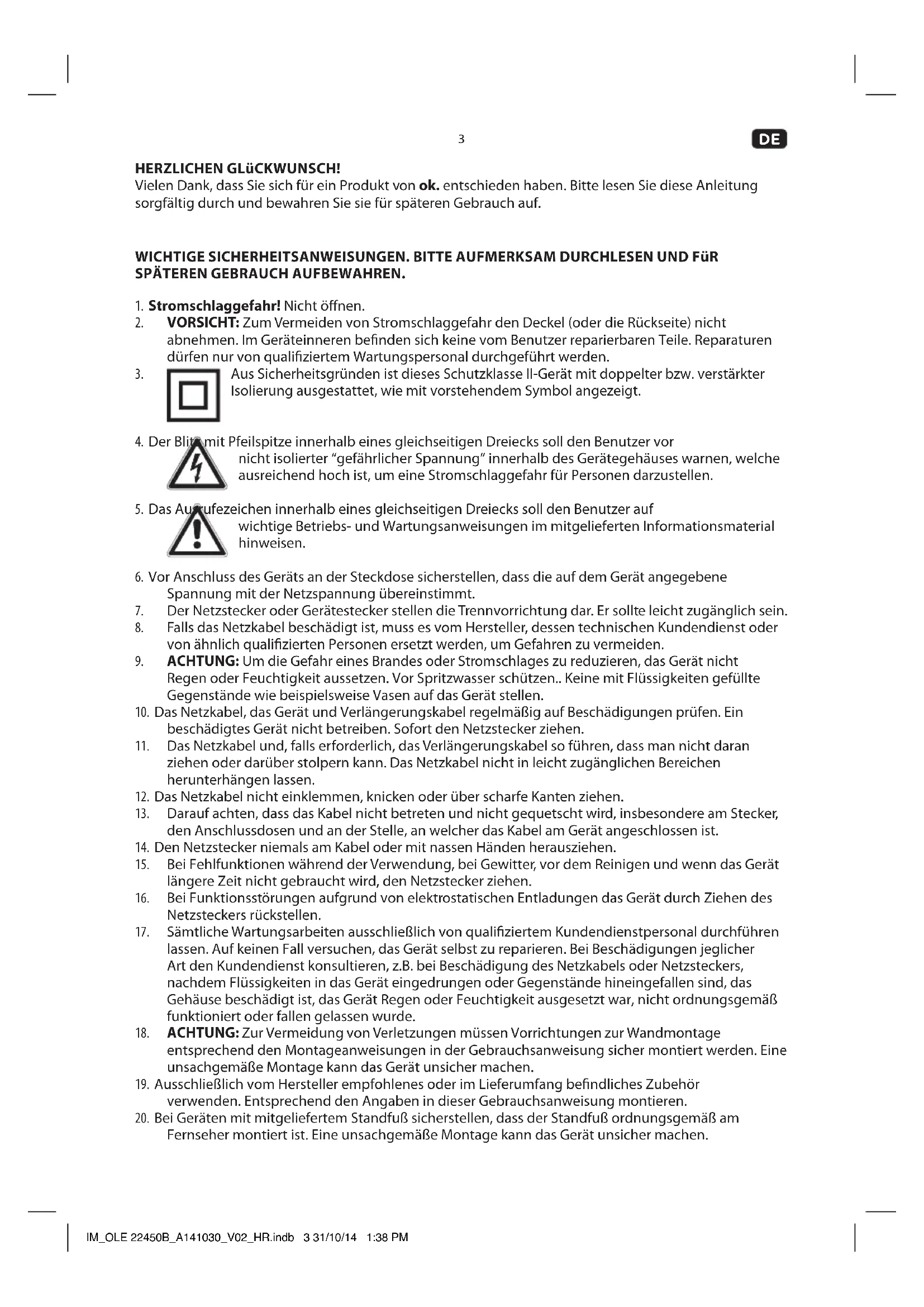

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Stromschlaggefahr! Nicht öffnen.
2. VORSICHT: Zum Vermeiden von Stromschlaggefahr den Deckel (oder die Rückseite) nicht abnehmen. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Reparaturen dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden.
3. Aus Sicherheitsgründen ist dieses Schutzklasse II-Gerät mit doppelter bzw. verstärkter Isolierung ausgestattet, wie mit vorstehendem Symbol angezeigt.

1. Der Blitz mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor

nicht isolierter "gefährlicher Spannung" innerhalb des Gerätegehäuses warnen, welche ausreichend hoch ist, um eine Stromschlaggefahr für Personen darzustellen.

1. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer auf

wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen.

1. Vor Anschluss des Geräts an der Steckdose sicherstellen, dass die auf dem Gerät angegebene Spannung mit der Netzspannung übereinstimmt.

2. Der Netzstecker oder Gerätestecker stellen die Trennvorrichtung dar. Er sollte leicht zugänglich sein.

3. Falls das Netzkabel beschädigt ist, muss es vom Hersteller, dessen technischen Kundendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
4. ACHTUNG: Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Gerät nicht Regen oder Feuchtigkeit aussetzen. Vor Spritzwasser schützen.. Keine mit Flüssigkeiten gefüllte Gegenstände wie beispielsweise Vasen auf das Gerät stellen.
5. Das Netzkabel, das Gerät und Verlängerungskabel regelmäßig auf Beschädigungen prüfen. Ein beschädigtes Gerät nicht betreiben. Sofort den Netzstecker ziehen.
6. Das Netzkabel und, falls erforderlich, das Verlängerungskabel so führen, dass man nicht daran ziehen oder darüber stolpern kann. Das Netzkabel nicht in leicht zugänglichen Bereichen herunterhängen lassen.
7. Das Netzkabel nicht einklemmen, knicken oder über scharfe Kanten ziehen.
8. Darauf achten, dass das Kabel nicht betreten und nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Gerät angeschlossen ist.
9. Den Netzstecker niemals am Kabel oder mit nassen Händen herausziehen.
10. Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Gerät längere Zeit nicht gebraucht wird, den Netzstecker ziehen.
11. Bei Funktionsstörungen aufgrund von elektrostatischen Entladungen das Gerät durch Ziehen des Netzsteckers rückstellen.
12. Sämtliche Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal durchführen lassen. Auf keinen Fall versuchen, das Gerät selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nachdem Flüssigkeiten in das Gerät eingedrungen oder Gegenstände hineingefallen sind, das Gehäuse beschädigt ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.
13. ACHTUNG: Zur Vermeidung von Verletzungen müssen Vorrichtungen zur Wandmontage entsprechend den Montageanweisungen in der Gebrauchsanweisung sicher montiert werden. Eine unsachgemäße Montage kann das Gerät unsicher machen.
14. Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehör verwenden. Entsprechend den Angaben in dieser Gebrauchsanweisung montieren.
15. Bei Geräten mit mitgeliefertem Standfuß sicherstellen, dass der Standfuß ordnungsgemäß am Fernseher montiert ist. Eine unsachgemäße Montage kann das Gerät unsicher machen.

DE

1. Beim Aufstellen des Gerätes ausreichend Platz für Luftzirkulation freilassen. Nicht in Bücherregalen, Einbauschränken o.ä. aufstellen.
2. Die Lüftungsöffnungen nicht mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw. abdecken, da dies die Luftzirkulation behindert. Keine Gegenstände in das Gerät einstecken.
3. Keine offenen Flammen wie z. B. brennende Kerzen auf das Gerät stellen.
4. Keine elektronischen Geräte oder Spielzeug auf das Gerät stellen. Solche Gegenstände können herunterfallen und Sach- und/oder Personenschäden verursachen.
5. Nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärker) aufstellen.
6. Keine übermäßige Kraft auf die Front oder Oberseite des Gerätes ausüben, da dadurch das Gerät umgestürzen kann.
7. Das Gerät nicht verschieben oder bewegen, während es eingeschaltet ist.
8. Die Bildschirmoberfläche nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
9. Bei Temperaturwechseln kann es zu Kondensation kommen. Kondensation kann zur Beschädigung des Bildschirmes und elektrischer Bauteile führen. Nach Abklingen der Kondensation werden auf dem Bildschirm Punkte oder Flecken zu sehen sein.
10. ACHTUNG: Explosionsgefahr bei nicht ordnungsgemäßem Austausch der Batterien. Nur durch Batterien des gleichen Typs ersetzen. Alte und neue Batterien nicht zusammen verwenden.
11. Beim Einsetzen der Batterien auf richtige Polarisation entsprechend der Kennzeichnung (+ und -) im Gerät achten.
12. Die Batterien entnehmen, wenn das Gerät für längere Zeit nicht verwendet wird.
13. Batterien keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen.
14. Auslaufende Batterien entnehmen und das Batteriefach gründlich reinigen. Hautund Augenkontakt vermeiden.
15. Batterien außerhalb der Reichweite von Kindern aufbewahren. Wenn Batterien verschluckt wurden, umgehend einen Arzt aufsuchen.
16. Batterien nicht auseinandernehmen oder aufschneiden; nicht ins Feuer werfen. Entsprechend den Hinweisen der Gebrauchsanweisung entsorgen. Nicht mit dem Haushaltsmüll entsorgen.
17. Bei Funktionsstörungen im USB-Modus zum Rückstellen des USB-Gerätes dessen Netzstecker ziehen.
18. Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer o.ä. aussetzen.
19. Um eine Brandübertragung zu verhindern, Kerzen und andere offenen Feuerquellen stets vom Gerät fernhalten.
20. Schaubilder und Abbildungen in dieser Gebrauchsanweisung dienen nur zur Information und können von der tatsächlichen Produkterscheinung abweichen. Änderungen an Produktausführung und technischen Daten ohne Mitteilung vorbehalten.
21. Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Gehörschädigungen führen.
22. Das Produkt nur in Verbindung mit dem mitgelieferten Transformator betreiben.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient zum Empfang und zur Wiedergabe von Audio-, Video- und Fernsehsignalen. Bitte verwenden Sie das Gerät ausschließlich unter Einhaltung dieser Anweisungen. Missbrauch des Gerätes ist gefährlich und führt zur sofortigen Aufhebung der Garantieansprüche. Beachten Sie alle Sicherheitshinweise!

BAUTEILE

Hauptgerät

A. Standfuß

M. Kopfhörerbuchse

B. Fernbedienungssensor

N. DC IN Buchse

C. Betriebsanzeige

O. CI-Karteneinschub

D. Einschalttaste (Power)

P. mini AV

E. Lautstärketaste (VOL +/-)

Q. mini YPbPr

F. Senderauswahltaste (CH +/-)

R. USB

G. MENU Taste

S. ANT (RF)

H. Eingangsquellen (INPUT)

T. COAX

I. HDMI

J. VGA (PC Video-Eingang)

K. PC AUDIO

L. SCART

Nicht abgebildet:

Mini YPbPr-Adapter

Mini AV- Adapter

Netzadapter

Fernbedienung

a ⏻ Taste

TV ein- oder in den Standby Modus schalten.

b 0-9 Zahlentasten

Zur Direktwahl der Sender. Zahlen im Menü eingeben.

c FAV

Favoritensenderliste anzeigen. (ATV / DTV Modus)

d DISPLAY Taste

Anzeige der aktuellen Programminformation auf dem Bildschirm. (ATV / DTV Modus). Anzeige der aktuellen Eingangsquelle. (andere Modi)

e ▲▼◀Tasten

Navigieren durch Menüoptionen.

f MENU Taste

Aufrufen des TV-Menüs.

q VOL +/-

Lautstärke einstellen

h SUBTITLE

Auswahl der Untertitel.

i CANCEL

Verlassen des Teletext-Menüs. (ATV Modus)

j TV/TXT

Ein- und ausschalten der Teletext-Funktion. (ATV / DTV Modus)

k HOLD Taste

Halten der Teletext-Seite

INDEX Taste

Seitennummer des Teletext-Indexes auswählen

m ← Taste

Rückspulen (USB Modus)

▶▶ Taste

Schnellvorlauf (USB Modus)

▶II Taste

Wiedergabe starten und unterbrechen.

Taste

Wiedergabe stoppen. (USB / DTV Modus)

n Farbtasten (Rot, Grün, Gelb, Blau)

o Taste

Zum Ein-/Ausschalten des Tons drücken.

DE

6

p PICTURE Taste

Bild-Modus auswählen: Standard / Mild / Benutzer / Dynamisch.

SOUND Taste

Ton-Modus auswählen: Standard / Musik / Film / Sports / Benutzer.

ASPECT Taste

Bildformat auswählen: Auto / 4:3 / 16:9 / Zoom / Untertitel / Smart Zoom.

SLEEP Taste

Sleep Timer-Funktion einstellen: OFF / 10 / 20 / ... / 180 / 240 min.

q Taste

Zu der letzten angeschaute Sendung. (ATV / DTV Modus)

r INPUT Taste

Auswahl zwischen verschiedenen Eingangsquellen:

DTV / ATV / SCART / YpbPr / PC / HDMI / AV / USB

s OK Taste

Bestätigen der Eingabe.

t EXIT Taste

OSD-Menü verlassen.

u CH +/- Taste

Sender auswählen.

v CH. LIST Taste

Programmliste bearbeiten. (ATV / DTV Modus)

w REVEAL Taste

Anzeige verborgener Informationen der Teletext-Seiten, z.B. Antwort eines Ratespiels. (ATV Modus)

× NICAM/A2 Taste

Auswahl von Audio Nicam/A2

y SIZE Taste

Vergrößern des Bildes auf der Teletextseite

• 1 x drücken: verdoppelt die Größe der oberen Bildschirmhälfte
• 2 x drücken: verdoppelt die Größe der unteren Bildschirmhälfte

z SUBPAGE Taste

Anzeige der Unterseite im Teletext.

AUFSTELLEN DES GERÄTES MIT DEM STANDFUSS

1 Schrauben Sie die Bodenplatte fest. Befestigen Sie den Standfußadapter mit den Schrauben auf der Rückseite des Fernsehgerätes.
2 Schließen Sie die Antenne an den Fernseher an. Verbinden Sie den DC-Netzkabelstecker mit der DC IN-Buchse des Fernsehers und stecken Sie den Netzadapter in eine Wandstecksteckdose. Die Kontrollleuchte leuchtet rot und das Fernsehgerät befindet sich im Stand-by Modus.

EINSCHALTEN DES FERNSEHERS

3 Schalten Sie das Fernsehgerät ein und die Kontrollleuchte leuchtet grün.

EINLEGEN DER BATTERIEN IN DIE FERNBEDIENUNG

Entfernen Sie den Batteriefachdeckel auf der Fernbedienungsrückseite. Legen Sie 2 Batterien ein (LR03/ AAA, 1,5 V). Achten Sie dabei auf die im Batteriefach gekennzeichnete Polung von + und –. Schließen Sie nun den Batteriefachdeckel wieder.

GRUNDFUNKTIONEN DER BEDIENELEMENTE

Die Grundfunktionen des Fernsehers kann sowohl am Fernsehgerät oder auf der Fernbedienung ausgeführt werden.

4 Zum Ein-/Ausschalten des Fernsehgerätes die Einschalttaste auf dem Hauptgerät oder auf der Fernbedienung drücken.
- Zum Wechseln der Sender: Drücken Sie die Taste CH+/- auf dem Fernsehgerät oder drücken Sie die Taste CH+/- oder geben Sie die Sendernummer mithilfe der Zahlentasten auf der Fernbedienung ein.
- Zum Einstellen der Lautstärke die Taste VOL +/- auf dem Fernsehgerät oder auf der Fernbedienung drücken.
- Zur Auswahl eines extern angeschlossenen Gerätes, die Taste INPUT auf der Fernbedienung oder am Fernseher drücken und das gewünschte Gerät wählen.
- Drücken Sie die Taste MENU, um das Menü aufzurufen

AUSWAHL DER ANGESCHLOSSENEN GERÄTE

5 In dem Quellenmenü werden alle Geräte aufgeführt, die mit dem Fernseher verbunden sind. Vom Quellenmenü aus können Sie zu einem dieser Geräte wechseln.

Drücken Sie die Taste INPUT auf der Fernbedienung oder am Fernseher und wählen Sie das gewünschte Gerät aus.

ANSCHLüsSE

ANT/RF Analoger Fernsehempfang.

HDMI Ein HDMI-Anschluss gewährleistet die beste Bild- und Tonqualität. Video-und Audiosignale sind in einem HDMI-Kabel kombiniert. Verwenden Sie HDMI-Anschlüsse für TV-Signale in High-Definition-Qualität (HD).

SCART Mithilfe eines SCART-Kabels können Audio-und Videosignale übertragen werden. SCART-Anschlüsse können RGB-Videosignale übertragen, aber keine Fernsehsignale im HD-Format (High Definition).

YPbPr Mit Component Video (Y Pb Pr) können ausschließlich Videosignale übertragen werden. Wenn Sie auch Tonsignale empfangen möchten, müssen Sie ein Audio L/R-Kabel anschließen.

DTV Auswahl für digitales TV-Signal.

ATV Auswahl für analoges TV-Signal.

PC Auswahl für Videosignal vom PC.

Media Auswahl für Medienwiedergabe durch USB-Schnittstelle.

DE

8

ANSCHLIESSEN VON GERÄTEN

Vorsicht!

Schalten Sie den Fernseher aus, bevor Sie den Anschluss von Geräte vornehmen.

• Blu-ray- oder DVD-Player

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

- Receiver

Via ANT

Via HDMI

Via SCART

- Videorecorder

Via ANT

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

Via SCART

- Spielkonsole

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

- Heimkino

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

Via SCART

- Digitalkamera

Via USB Kabel

Via HDMI

Via Component Video-Kabel (Y Pb Pr) und ein Audio L/R-Kabel

- USB Speichergerät

Via USB Kabel

Via USB Flash Laufwerk

- Computer

Via HDMI

Via VGA

NEUINSTALLATION DES FERNSEHERS

Schalten Sie den Fernseher ein.

1. Drücken Sie MENU, wählen Sie Sprache unter Eigenschaft aus. Wählen Sie die gewünschte OSD-Sprache des Menüs aus und bestätigen mit OK.
2. Wählen Sie Kanal, und drücken Sie anschließend ▶.
3. Wählen Sie unter Land das entsprechende Land aus.
4. Wählen Sie unter TV CONNECTION die Antenne (Air) oder Kabel (Cable) aus.
5. Wählen Sie im Kanal Menu Autom. Suche

   ALL
   DTV
   ATV
   Die Sendersuche kann einige Minuten dauern. Befolgen Sie die Anweisungen auf dem Bildschirm.

ANTENNEN (DVB-T)- ODER KABEL (DVB-C)-EMPFANG

Wenn sowohl DVB-T- als auch DVB-C-Empfang in Ihrem Land möglich ist, und der Fernseher für den DVB-T- und den DVB-C-Empfang in Ihrem Land ausgerüstet ist, dann können Sie bei der Einstellung der Sender einen der beiden Modi auswählen.

Wenn Sie die DVB-Einstellung ändern möchten, um eine neue Sendereinstellung zu starten, gehen Sie wie folgt vor:

1. Wählen Sie DTV unter INPUT aus.
2. Drücken Sie MENU, wählen Sie Kanal, und drücken Sie anschließend ▶.
3. Wählen Sie die gewünschte DBV-Einstellung aus.
4. Drücken Sie gegebenenfalls mehrmals MENU, um das Menü zu beenden.

Hinweis

Wenn Sie einen DVB-T-Antenneneingang und auch einen DVB-C-Eingang verwenden, dann können Sie Ihren Fernseher für DVB-T und auch DVB-C einrichten. Installieren Sie beide Systeme nacheinander mit den notwendigen Einstellungen.

DE

HAUPTMENÜ OSD

Drücken Sie MENU und wählen Sie mit den Tasten ▲ ▼ den Menüpunkt in dem Sie Einstellungen vornehmen wollen. Zum Bestätigen drücken Sie die Taste OK. Die Einstellungen ändern Sie mit den Tasten ◀▶ . Um ins Übermenü zu gelangen drücken Sie die Taste MENU ggf. mehrmals. Um das Menü zu verlassen, drücken Sie die Taste EXIT.


8 Hier können Sie verschiedene Bileinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Bild Menü aus

• Bildmodus
  Einstellungen von Bildoptionen, Dynamisch, Standard, Mild und Benutzer
• Helligkeit
  Einstellung der Helligkeit
• Kontrast
  Einstellung des Kontrasts
• Schärfe
  Einstellung der Schärfe. Nicht Verfügbar unter VGA/PC Modus
• Farbe
  Einstellung der Farbe
• Farbton
  Einstellung des Farbtons. Nur in NTSC Modus
  • Farbtemperatur
  Einstellung des Farbtons warm, cool oder standard
  • Bildseitenverhältnis
  Einstellung des Bildschirmformats
  • DNR (Digital Noise Reduction)
  Reduziert Bildrauschen.

TON

9 Hier können Sie verschiedene Klangeinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Sound Menü aus.

• Audiomodus
  Standard, Movie, Music, Speech und User.
• Tiefen
  Mit Bässe können Sie die Intensität der tiefen Töne festlegen.
• Höhen
  Mit Höhen können Sie den Pegel von hohen Tönen innerhalb des Klangs festlegen.
  Balance
  Einstellung des Klangausgleichs der Lautsprecher.
• Surround
  Im Surround-Modus können Sie den Soundeffekt der Fernseherlautsprecher festlegen.
  • Auto Volume Level (AVL)
  Diese Option dient dazu, plötzliche Erhöhungen der Lautstärke während eines Senderwechsels oder Werbepausen einzuschränken.
• SPDIF
  Einstellung des Audioformats per Aus, PCM und Auto.

KANAL

10 Hier können Sie verschiedene Sendereinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Channel Menü aus.

• Kanal-Management
  • Lieblingsverwaltung
  Hinzufügen/Entfernen von Sender zur/von Favoritenliste.

Bearbeitung der eingestellten Sender, wie z.B. Löschen, Positionsänderungen oder Sperren von Sendern.

- Land (Country)

Ländereinstellung.

• TV Connection

Einstellung des Empfangstyp (Air, Cable).

- Autom. Suche

Automatischer Suchlauf.

• Man. Suche digital

Manuelle Sendersuche nach DTV-Kanäle.

• Man. Suche analog

Manuelle Sendersuche nach ATV-Kanäle.

EIGENSCHAFT

11 Hier können Sie verschiedene Optioneinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Feature Menü aus.

• Lock
  Damit Kinder bestimmte Sender oder Sendungen nicht wiedergeben, können Sie Sender oder Sendungen mit Altersfreigabe sperren. Siehe Kapitel SPERRE.
• Sprache
  Einstellung der Bildschirmsprache (OSD).
• Zeit
  Einstellung von Datum und Uhrzeit.
  • Abschalt-Timer (Sleep Timer)
  Die Sleep timer Funktion schaltet das Fernsehgerät nach Ablauf einer voreingestellten Zeit in den Stand-by.
  • Autom. Abschaltung (Auto Power Off)
  Automatische Ausschaltzeit des Bildschirms einstellen.
  • Hörbehindert (Hearing Impaired)
  Einstellung für Hörgeschädigte.
  • Cl information
  Diese Option dient dem Pay-Fernsehen. Sie müssen eine CI-Karte in den CI-Karte-Schlitz einstecken. Es werden Informationen der an dem Fernseher angeschlossenen CI-Karte angezeigt.

DE

EINSTELLUNG (EINST.)

12 Hier können Sie verschiedene Systemeinstellungen vornehmen. Drücken Sie MENU und wählen Sie das Setup Menü aus.

• OSD-Zeit
  Einstellung der Uhrzeit auf dem Bildschirm.
• Auto SCART
  Der Fernseher wechselt automatisch zur SCART, wenn ein externes Gerät an die SCART-Buchse angeschlossen wird.

PC Setup

Änderung der Einstellungen unter PC-Modus.

- Blue Screen

Wechselt den Bildschirmhintergrund zwischen Blau und Schwarz, wenn keine Eingabe erfolgt.

• TV-einst. Rückst. Reset TV Setting

Zurücksetzen der Werkseinstellungen.

- Software Upgrade

Neue Firmensoftware steht von Zeit zur Zeit zur Verfügung, um die Performance des Fernsehers zu verbessern. Hier können Sie ein Software Upgrade durchführen. Weitere Informationen erhalten Sie mit der runtergeladener Software.

- Load Default Database

Importiert die werkstelligen Satelitten und Sender, um eine direkte Wiedergabe der Programme zu ermöglichen.

Sperre

Wenn Sie nicht möchten, dass Kinder einen bestimmten Sender ansehen, können Sie diesen Sender sperren. Um einen gesperrten Sender wiederzugeben, müssen Sie den Kindersicherungscode eingeben.

13 Drücken Sie MENU und wählen Sie unter Eigenschaft das Menü Lock aus. Geben Sie das werkseitig eingestellte Kennwort 0000 ein. Wählen Sie die Option, die Sie einstellen möchten und bestätigen Sie mit OK. Befolgen Sie die Anweisungen auf dem Bildschirm.

- Lock enable

Schalten Sie das Sperrsystem ein, um ein unbefugten Zugriff auf das Fersehgerät zu verhindern.

- Jugendschutz

Damit Kinder keine Sendungen sehen, die für ihr Alter ungeeignet sind, können Sie eine Altersfreigabe festsetzen.

• Pinnummer ändern

Hier legen Sie den Kindersicherungscode fest oder ändern den aktuellen Code. Das werkseitig eingestelltes Kennwort ist 0000.

- Hotelmodus

Schalten Sie das Sperrsystem ein, um ein unbefugten Zugriff auf die Einstellungen zu verhindern.

EPG (ELEKTRONISCHE PROGRAMMZEITSCHRIFT)

Drücken Sie EPG, um das EPG Menü aufzurufen. Befolgen Sie die Anweisungen auf dem Bildschirm.

• Zeitplan: Drücken Sie die rote Taste, um den Zeitplan (täglich, wöchentlich) Ihrer Einträge anzuzeigen.
• Erinnerung: Drücken Sie einmal die grüne Taste, um die Erinnerungseinstellung anzuzeigen. Drücken Sie nochmals die grüne Taste, um die Erinnerungseinstellung für die Aufnahme anzuzeigen.
• Info: Drücken Sie die gelbe/blaue Taste, um die vergangene oder zukünftige Programme anzuzeigen.

MULTIMEDIA

14 Sie können Ihre Fotos, Musik oder Videos von einem angeschlossenen USB-Flashlaufwerk oder eine USB-Festplatte wiedergeben.

1. Schließen Sie bei eingeschaltetem Fernseher ein USB-Flashlaufwerk oder eine USB-Festplatte an den USB-Anschluß an.
2. Drücken Sie die INPUT-Taste und wählen Sie die Quelle Medien aus.
3. Navigieren Sie zur Menüleiste, und wählen Sie den Typ der Datei aus, die Sie wiedergeben möchten. Wählen Sie Bild, Musik, Film oder e-Book aus.


1. Das Gerät unterstützt die Formate: .jpg, .jpeg, .bmp and .png
2. Wählen Sie das anzuzeigende Foto mithilfe der Pfeiltasten ▲ /▼ . Nach der Auswahl erscheint die Datei-Information und Bildansicht auf der rechten Seite.

▶II	Starten oder Anhalten der Diashow.
■	Stoppen der Diashow.
◀◀	Wiedergabe des vorherigen oder nächsten Datei.
○	Bild drehen (0, 90, 180, 270).
	Vergrößern/Verkleinern des Bildes.
	Zeigt die Information des aktuellen Dateis an.
	Zeigt das Bildeinstellungsmenü zur Auswahl von Wiederholungsmodus, Hintergrundmusik, Ausgleitzeit, Effekt.
	Zeigt die Wiedergabeliste an.

MUSIK

1. Das Gerät unterstützt die Formate: .mp3, .m4a and .aac.

2. Wählen Sie die gewünschte Datei mithilfe der Pfeiltasten ▲/▼. Nach der Auswahl erscheint die Datei-Information auf der linken Seite und die Wiedergabe startet automatisch.

3. Drücken Sie, um die Wiedergabe vom Anfang der Datei zu starten.

▶II	Starten oder Anhalten der Musikwiedergabe.
■	Stoppen der Musikwiedergabe.
◀◀▶▶	Vorlauf und Rücklauf.
◀◀▶I	Direkte Wiedergabe verheriger oder nächster Datei.
ALL	Wiederholungsmodus der Musikwiedergabe.
	Wechselt die Anzeige zwischen “Information” und “Playlist”.
	Schaltet die Bildschirmanzeige aus. (BLaue Taste als Schnelltaste). Wiedereinschalten erfolgt durch Drücken der Power Taste.

DE

14

FILM

1. Das Gerät unterstützt die Formate: .avi, .mp4, .rs, .trp, .mkv, .mov, .dat and .vob.
2. Wählen Sie die gewünschte Datei mithilfe der Pfeiltasten ◀/▶ und starten Sie die Wiedergabe mit ▶II.

▶II	Starten oder Anhalten der Filmwiedergabe.
■	Stoppt die Filmwiedergabe und verläßt die Vollbildwiedergabe.
◀◀▶▶	Schneller Vor- oder Rücklauf.
▶	Wiedergabe in Zeitlupe.
▶I	Wiedergabe schrittweise.
AB	Einstellung der Wiederholungsmodus A-B.
◀◀▶I	Direkte Wiedergabe verheriger oder nächster Datei.
	Zeigt die Wiedergabeliste an.
	Zeigt die Information des aktuellen Dateis an.
	Zeigt das Filmeinstellungsmenü an. (setup the programme, subtitle, audio, repeat mode)
	Goto -Modus, Zeiteingabe zur direkten Wiedergabe.

E-BOOK

1. Drücken Sie die Pfeiltaste, um die gewünschte Datei auszuwählen.
2. Drücken Sie OK, um die Datei wiederzugeben.

	Wechselt zu vorherige/nächste Seite.
Rote Taste	Hinzufügen oder entfernen von Bookmark.
Grüne Taste	Springt direkt zur gewählten Stelle.
Gelbe Taste	Anzeige der Bookmarkliste.
Blaue Taste	Anzeige der Wiedergabeliste.

VIDEOTEXT

1. Wählen Sie einen TV-Sender mit einem Teletextsignal.
2. Drücken Sie die Taste TV/TXT, um den Teletextmodus aufzurufen.
3. Drücken Sie die Taste TV/TXT ein zweites Mal, um die Funktion Mix-Modus aufzurufen, die es Ihnen ermöglicht, die Teletextseite im TV-Programm einzublenden.
4. Drücken Sie die Taste TV/TXT ein drittes Mal, um den normalen TV/DTV-Modus zu verlassen.
5. Um eine Seite direkt auszuwählen, geben Sie die Seitenzahl (drei Ziffern) mithilfe der Zahlentasten ein. Sollten Sie sich während der Eingabe geirrt haben, müssen Sie die dreistellige Ziffer vervollständigen und danach die richtige Seitenzahl eingeben.
6. Mit der Taste CH-/CH+ können Sie die vorherige bzw. nächste Seite wählen.

REINIGUNG UND PFLEGE

Bildschirmpflege

• Trennen Sie das Fernsehgerät vor dem Reinigen von der Stromversorgung.
- Reinigen Sie den Fernsehbildschirm und den Rahmen mit einem weichen Tuch. Bitte benutzen Sie niemals Substanzen wie z. B. Alkohol, Chemikalien oder Haushaltsreiniger auf dem Fernsehbildschirm.
- Beschädigungsgefahr des Bildschirms! Niemals den Bildschirm mit einem Gegenstand berühren, drücken, reiben oder antippen.
- Um Verformungen oder das Ausbleichen der Farbe zu vermeiden, wischen Sie so schnell wie möglich Wassertropfen weg.

FEHLERBEHEBUNG

Symptom Mögliche Ursachen und Abhilfe
Kein Bild und kein Ton • Prüfen Sie, ob der Hauptstecker mit einer Wandsteckdose verbunden ist.• Prüfen Sie, ob Sie den EINSCHALTER unten auf dem Fernsehgerät gedrückt haben.• Prüfen Sie die Kontrast- und Helligkeitseinstellungen
Normales Bild, aber kein Ton	• Prüfen Sie die Einstellung der Lautstärke.• Stummschaltung? Drücken Sie die Taste MUTE.• Stellen Sie einen anderen Sender ein, vielleicht liegt es an der Übertragung.• Sind alle Audiokabel richtig eingesteckt?
Fernbedienung funktioniert nicht richtig	• Prüfen Sie, ob ein Gegenstand zwischen dem TV-Gerät und der Fernbedienung die Übertragung des Signals behindert.• Wurden die Batterien mit der richtigen Polung (+ zu +, - zu -) eingelegt?• Legen Sie neue Batterien ein.
Das Gerät schaltet sich plötzlich aus	• Ist die Einschlafautomatik eingestellt?• Prüfen Sie die Einstellungen der Stromversorgung.• Strom ist ausgefallen.• Kein Sender eingerichtet.
Das Bild erscheint nach dem Einschalten nur langsam	• Dies ist normal, das Bild wird während des Einschaltvorgangs abgeschwächt. Bitte wenden Sie sich an den Kundendienst, wenn das Bild nach fünf Minuten nicht erschienen ist.
Keine oder schwache Farbe oder schwaches Bild	• Stimmen Sie die Farbe im entsprechenden Menü ab.• Halten Sie einen bestimmten Abstand zwischen dem Bildschirm und dem Videorekorder.• Stellen Sie einen anderen Sender ein, vielleicht liegt es an der Übertragung.• Sind alle VIDEO-Kabel richtig eingesteckt?• Aktivieren Sie die entsprechenden Funktionen zum Wiederherstellen der Bildhelligkeit.
Horizontale/vertikale Streifen oder Bildverzerrung	• Prüfen Sie, ob ein in der Nähe befindliches Elektrogerät oder Elektrowerkzeug Funkstörungen verursacht.
Schlechter Empfang bei einigen Sendern	• Sender- oder Kabelübertragungsprobleme. Suchen Sie einen anderen Sender.• Das Sendersignal ist schwach, drehen Sie die Antenne für einen besseren Empfang.• Prüfen Sie nach möglichen Störquellen in der Nähe.
Linien oder Streifen im Bild •	• Prüfen Sie die Antenne (Wechseln Sie die Antennenrichtung).
Kein Ton aus den Lautsprechern zu hören	• Stimmen Sie den Ausgleich im entsprechenden Menü ab.
Das Signal befindet sich außerhalb der Reichweite (PC Modus)	• Stimmen Sie die Auflösung, horizontale Frequenz oder vertikale Frequenz der Eingangsquelle ab.• Prüfen Sie, ob das Signalkabel angeschlossen oder lose ist.• Prüfen Sie die Eingangsquelle.
Vertikale Streifen im Hintergrund und horizontale Bildstörungen und falsche Position (PC Modus)	• Bedienen Sie sich der Funktion Auto-Konfiguration oder stellen Sie Uhr Phase oder H/V-Position ein.
Bildschirmfarbe ist unstabil oder nur einfarbig	• Prüfen Sie das Signalkabel.• Installieren Sie die PC-Videokarte neu.

DE

16

TECHNISCHE DATEN

Display-Merkmale

Displaytyp : LED

Bildschirmdiagonale : 21,5 inch

Bildformat : 16:9

Aktiver Bereich : 476,64 (H) x 268,11 (V)

Auflösung des Bildschirms : 1920 x 1080

Helligkeit : 200 cd/m ^2

Kontrastverhältnis : 1000:1

Punktpitch : 495,6 (H) x 292,2 (V) mm

Maximale Farbanzahl : 16,7 M

Reaktionszeit : 6 ms

Funktionen

HD-kompatibel : Yes

TV-Empfang

TV-System : PAL/SECAM

Soundsystem : B/G, D/K, I, L

Antennen-Eingangsimpedanz : 75 Ω

Tuner-Empfangsbereich

ATV	: 49 Mhz - 863 MHz
DTV	: 174 Mhz - 230 MHz
UHF	: 474 Mhz - 862 MHz

Stromanforderungen

Nenneingangsstrom (TV)	: 12V --- 3A
Stromverbrauch	: Maximum 36 W

Anschlüsse

Eingang

TV-Tuner (RF 75Ω)	:1
AV-Eingang (Video)	:1
Component-Eingang	:1
HDMI	:1
SCART	:1
PC-Audio-Eingang (PC AUDIO)	:1
VGA-Eingang (VGA)	:1
USB	:1
CI slot	:1
COAXIAL	:1
Kopfhörer	:1

• Der Erp-Test wurde anhand EN 62087:2009 & EN 50564:2011 durchgeführt
- Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt.
www.ok-online.com

ENTSORGUNG

Das Symbol „durchgestrichene Mülltonne“ erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

EN

CONGRATULATIONS

J. VGA (PC Video-Input)

K. PC AUDIO

L. SCART

Remote control

J. VGA (PC video bemenet) mini YPbPr adapter

K. PC AUDIO mini AV adapter

L. SCART Tápegység

Távirányító

mini adattatore YPbPr

mini adattatore AV

• Fernsehgerät
• Energieverbrauch 31 kWh pro Jahr, basierend auf dem Stromverbrauch des Fernsehgerätes, bei 4 Betriebsstunden pro Tag, 365 Tage lang. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Fernsehgerätes ab.
  • Energieeffizienzklasse: Klasse A
  • Die sichtbare Bildschirmdiagonale in Zentimeter und Zoll: 56 cm/22 Zoll
  • Die Leistungsaufnahme bei eingeschaltetem Gerät: 21 W
  • Die Leistungsaufnahme bei Gerät in Bereitschaft: <0,5 W
  • Die Leistungsaufnahme bei ausgeschaltetem Gerät: O W
  • Auflösung der Feuchtigkeit: 1920 (H) X 1080 (V) Pixel

EN
