MANUALE UTENTE Quantum QMTWO ESX

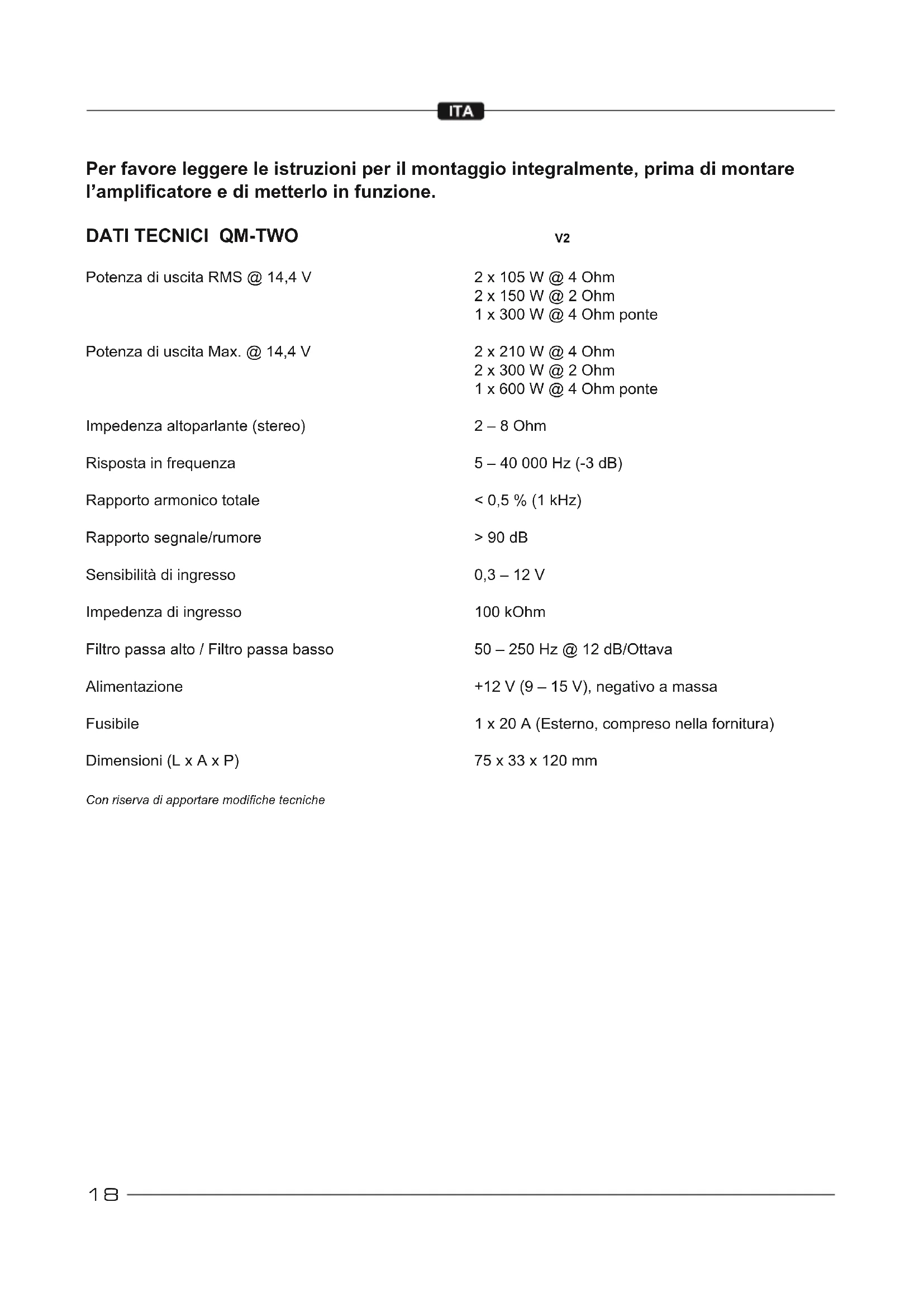

Potenza di uscita RMS @ 14,4 V Potenza di uscita Max. @ 14,4 V Impedenza altoparlante (stereo) Risposta in frequenza Rapporto armonico totale Rapporto segnale/rumore Sensibilità di ingresso Impedenza di ingresso Filtro passa alto / Filtro passa basso Alimentazione Fusibile Dimensioni (L x A x P) 2 x 105 W @ 4 Ohm 2 x 150 W @ 2 Ohm 1 x 300 W @ 4 Ohm ponte 2 x 210 W @ 4 Ohm 2 x 300 W @ 2 Ohm 1 x 600 W @ 4 Ohm ponte 2 – 8 Ohm 5 – 40 000 Hz (-3 dB) < 0,5 % (1 kHz) > 90 dB 0,3 – 12 V 100 kOhm 50 – 250 Hz @ 12 dB/Ottava +12 V (9 – 15 V), negativo a massa 1 x 20 A (Esterno, compreso nella fornitura) 75 x 33 x 120 mm Con riserva di apportare modiche tecniche19

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

- Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa. -Ilcaloreirradiatodurantel’erogazionedipotenzarichiedeunposizionamentoconunasufciente circolazione d’aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacentiadunaparatiachepossalimitarelacircolazioned´aria.L’amplicatorenondeveessere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell’autoveicolo). E consigliabile una sistemazione nel bagagliaio. -Montarel’amplicatoreinmodotalechesiacompletamenteprotettodaurti,polvereesporcizia. -Fareattenzionealfattocheicavid’ingressoed’uscitasianosufcientementelontanidaicavi dell’alimentazioneelettrica,altrimentisipossonovericareirradiazionididisturbo. - Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio. -Leprestazioniel’afdabilitàdell’impiantodipendonodallaqualitàdelmontaggio.Afdare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo. - Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.

ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE

CONNESSIONI ATTENZIONE: Prima di iniziare con l’installazione staccare il morsetto negativo della batteria dell’auto, per evitare cortocircuiti. Ilnormalecablaggioelettriconelleretidibordodell’autononesufcienteperilfabbisognodiunamplicatoredi potenza.FareattenzionealfattocheiconduttorielettricidelGNDedelmorsetto+12Vsianosufcientemente dimensionati.Perl’allacciamentodellabatteriaaimorsettielettricidell’amplicatoresideveusareuncavocon un diametro di almeno 4 mm

.InnanzituttocreareuncollegamentotrailmorsettoGNDdell’amplicatoreeil polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni. L’attaccodell’amplicatore+12Vvienecollegatoattraversouncavoelettricoconundispositivodiprotezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria no al dispositivo di protezione deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d’in- stallazione compresi i collegamenti degli altoparlanti. Ora allacciare il cavo del telecomando del autoradio alla presadicontrolloremotedell’amplicatore.Perl’allacciamentodelcollegamentoREMdell’amplicatoreconil dispositivodicontrolloesufcienteuncavodeldiametrodi0,5mm

COLLEGAMENTI ALTOPARLANTI -Nelfunzionamentoa2canali(unaltoparlanteconnessoaciascuncanaledell´amplicatore) l´impedenza di ciascun altoparlante non deve essere inferiore a 2 ohm. -Nelfunzionamentoaponteinmono(2uscitedell´amplicatorecombinate)l´impedenzanon essere inferiore a 4 ohm. - Non collegare mai i cavi altoparlanti alla massa della carrozzeria o al +12V. Sel’amplicatorevienefattofunzionareconvaloriterminalibassioinmodosbagliatociòpuòportarealdan- neggiamentosiadellostessoamplicatorecheanchedeglialtoparlanti.Inquestocasolagaranzianonepiù valida.20 CAVI AUDIO Consigliamodieffettuareun‘installazioneisolata,facendopassareilcavodialimentazioneattraversoilsotto- porta che si trova lungo il lato sinistro e il cavo audio attraverso il sotto-porta che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.

La sensibilità d’ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d’ingresso INPUT LEVEL (Fig. 1,3) in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

FILTRO PASSA ALTO REGOLABILE

Sel´amplicatore è impiegato per pilotare altoparlanti/tweeter posizionare il selettore X-OVER (Fig. 1,2) in posizione HPF o, per altoparlanti più grandi (>20 cm) in posizione OFF. Impostate la frequenza di crossover de- siderata impiegando il controllo apposito FREQUENCY (Fig.1,1). Questo minimizza la distorsione e l´eccesso di potenza alle frequenze inferiori. Un buon punto di inizio è impostare 125Hz.

FILTRO PASSA BASSO REGOLABILE

Sel´amplicatoreèimpiegatoperpilotareunsubwoofer,posizionareilselettoreX-OVER(Fig.1,2)inposizione LPF. Impostare la frequenza di crossover desiderata impiegando il controllo FREQUENCY apposito (Fig. 1,1). Inquestomodosololefrequenzeinferioriaquellaimpostatasarannoamplicateedilsubwoofersuoneràin modopiùprecisoedefciente.

FUNZIONE INNESTO AUTOMATICO

L’amplicatorerilevaunaumentoditensione (6Volt),un cosiddetto“DC offset”,sull’ingressoadaltolivello (HIGHLEVELINPUT,Fig.1,5)equindisiaccende.Nonappenasispegnelasorgente,anchel’amplicatore si spegne automaticamente (REM, Fig. 2,1). Nota: La funzione innesto automatico funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

INGRESSO ALTO LIVELLO

L´ingresso HIGH LEVEL INPUTS (Fig. 1,5) per connettere l´ingresso dell´apparecchio con I cavi degli altopar- lanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA. Attraversocaviadeguatifornitidalvostrorivenditorecaraudio,prolungateleuscitedellasorgentenoadove volete posizionare il vostro apparecchio. A questo punto collegate I cavi corrispondenti ai cavi del connessione HIGH LEVEL INPUTS e impostare il selettore INPUT (Fig. 1,6) nella posizione HIGH. Nota: Non impiegare mai gli ingressi HIGH LEVEL INPUTS e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l´apparecchio. I cavi altoparlanti dell´ingresso HIGH LEVEL INPUTS non devono avere nessun contatto con la massa (GND).21 FIGURI (P. 28-30) CONNESSIONI E CONTROLLI (FIG. 1) (1) Regolatore di frequenza per il passa alto / passa basso (2)SelettoreHPF(ltropassaalto)–OFF–LPF(ltropassabasso) (3)Regolatorelivellod‘ingresso (4) Ingressi audio (L & R) (5) Ingressi a livello alto per cavi degli altoparlanti, provenienti dal autoradio ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE (FIG. 2) (2) Morsetto REM per l’accensione a distanza (1) Morsetto GND per connessione la massa, sul polo negativo della batteria (3) Morsetto +12V per connessione il positivo (4) Batteria (5) Fusibile di protezione del cavo (incluso) (6) Cavo di accensione dell´autoradio o antenna elettrica FUNZIONAMENTO A 2 CANALI STEREO (FIG. 3) Sel’amplicatoreèimpiegatoconun´autoradiocon2canalid´uscitaepilota2altoparlanti,impiegarelosche- madicollegamentoeregolazionedigura3: (1) Dall´autoradio, uscita sinistra (2) Dall´autoradio, uscita destra (3) Altoparlante sinistro (4) Altoparlante destra FUNZIONAMENTO A 1 CANALE MONO (FIG. 4) Sel’amplicatoreèimpiegatoconun´autoradiocon2canalid´uscitaeunsubwoofer,impiegareloschemadi collegamentoeleregolazionidigura4: (1) Dall´autoradio, uscita sinistra (2) Dall’autoradio, uscita destra (3) Subwoofer IMPORTANTE! Rispettare sempre la corretta polarità di tutte le connessioni!22

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllatel’amplicatoreabbiaicollegamentiadeguati.

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.

2. Controllate che la massa sia collegata al metallo non verniciato del telaio del veicolo.

Se necessario, effettuare riparazioni o sostituzioni.

3. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione

del remote. 4.Controllatechecisianocollegamentidiqualitàpertutteleconnessionidell´amplicatore,l´impianto stereofonico e la batteria/porta fusibili. Se necessario,effettuare riparazioni o sostituzioni. Procedura 2: Controllarel’amplicatorepersovraccarichiecortocircuiti.

1. Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza

percontrollarechenoncisianocortocircuitineicavidell‘altoparlante. 2.Puòancheaccadereacausadiunaaerazionenonsufcientequandosirichiedeunapotenzaelevata. In questo caso spegnere il sistema e farlo raffreddare.

3. Assicurarsi che l´impianto elettrico del veicolo mantenga la tensione adeguata. Se i punti precedenti non

risolvonoilproblema,allorapotrebbetrattarsidiunmalfunzionamentodell´amplicatore. Procedura 3: Vericachecisiaaudioinuscitadall´amplicatore. 1.ControllarechelalineacicaviRCAsiacollegataopportunamentesiaallasorgentecheall´amplicatore. Controllarechelungol´interalunghezzadeicavinoncisianorotture,spellature,ecc.Vericarechealle entrate RCA si abbia AC con la sorgente accesa. Se necessaria, effettuare riparazioni o sostituzioni. Procedura 4: Rumori di accensione. 1.Sconnettereilsegnaled’entratadell’amplicatore;spegneteeriaccendetel’amplicatore. 2.Seilrumorescomparisse,collegateilremotedell’amplicatoreadunasorgenteconunauscita remote ritardata. Procedura 5: Vericadell´amplicatoreincasosipossaudirerumoredimotore.

1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di

alimentazione e di massa. OPPURE 2.Escluderetutteicomponentielettricitralasorgenteel´amplicatore.Collegatelasorgentedirettamente all´ingressodell´amplicatore.Seilrumoresparissesignicacheicomponentisaltatisonolacausadel rumore. OPPURE

3. Eliminate e rifate tutte le masse portandole ad un punto diverso dell´auto. Controllate che il punto di massa

siafattosuunasuperciemetallicapulita,senzavernice,ruggine,ecc. OPPURE

4. Aggiungete un cavo ulteriore per la massa dal terminale negativo della batteria al metallo del telaio o del

blocco motore del veicolo. OPPURE

5. Fate esaminare sia l’alternatore che tutto il circuito di ricarica del veicolo da un professionista.

Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.23 Lea completamente las instrucciones de montaje antes de proceder a montar el amplicador y ponerlo en funcionamiento.
