Quantum QMTWO - Empfänger ESX - Kostenlose Bedienungsanleitung

Produkttyp	Verstärkter Empfänger / Endstufe
Marke	ESX
Modell	Quantum QMTWO (QM-TWOV2)
RMS-Ausgangsleistung (14,4 V)	2 x 105 W @ 4 Ω 2 x 150 W @ 2 Ω 1 x 300 W @ 4 Ω (gebrückt)
Maximale Ausgangsleistung (14,4 V)	2 x 210 W @ 4 Ω 2 x 300 W @ 2 Ω 1 x 600 W @ 4 Ω (gebrückt)
Lautsprecherimpedanz	2 - 8 Ω (Stereo)
Frequenzgang	5 - 40 000 Hz (-3 dB)
Gesamtklirrfaktor	< 0,5 % (1 kHz)
Signal-Rausch-Verhältnis	> 90 dB
Eingangsempfindlichkeit	0,3 - 12 V
Eingangsimpedanz	100 kΩ
Filter	Hochpass / Tiefpass: 50 - 250 Hz @ 12 dB/Oktave
Stromversorgung	+12 V (9 - 15 V), negative Masse
Sicherung	1 x 20 A (extern, im Lieferumfang enthalten)
Abmessungen (B x H x T)	75 x 33 x 120 mm
Gewicht	0,5 kg (geschätzt)
Audioeingänge	RCA (L/R) + High-Level-Eingang (HIGH LEVEL INPUTS)
Lautsprecherausgänge	2 Kanäle Stereo oder 1 Kanal gebrückt
Besondere Funktionen	Auto-Einschaltung (AUTO TURN ON), Stereo-/Mono-Betrieb, Empfindlichkeitseinstellung
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Lösungsmittel vermeiden
Sicherheit	Externe Sicherung; Installation durch Fachmann empfohlen; Impedanzen einhalten
Ersatzteile	20 A Sicherung (Standardtyp)
Reparierbarkeit	Reparatur durch qualifizierten Techniker möglich

Häufig gestellte Fragen - Quantum QMTWO ESX

Wie hoch ist die RMS-Leistung des Quantum QMTWO ?

Die RMS-Leistung beträgt 2 x 105 W @ 4 Ω, 2 x 150 W @ 2 Ω und 1 x 300 W @ 4 Ω im gebrückten Modus (bei 14,4 V).

Wie schließe ich den Verstärker an ein Autoradio ohne RCA-Ausgang an ?

Verwenden Sie den High-Level-Eingang (HIGH LEVEL INPUTS) mit einem Adapterkabel. Stellen Sie den INPUT-Schalter auf HIGH. Verwenden Sie nicht gleichzeitig den RCA- und den High-Level-Eingang.

Welcher Sicherungstyp wird benötigt ?

Eine externe 20 A Sicherung ist im Lieferumfang enthalten. Sie muss in weniger als 30 cm Entfernung zur Batterie am +12 V Kabel angebracht werden.

Wie stelle ich die Eingangsempfindlichkeit ein ?

Stellen Sie die Lautstärke des Autoradios auf die Hälfte, dann drehen Sie den INPUT LEVEL Regler, bis Sie eine mittlere Lautstärke ohne Verzerrung erhalten.

Kann ich den Verstärker nur mit einem Subwoofer verwenden ?

Ja, im gebrückten Modus: Schließen Sie den Subwoofer zwischen den beiden Kanälen an (z.B. L+ und R-). Stellen Sie den X-OVER-Schalter auf LPF und passen Sie die Trennfrequenz an (50-250 Hz).

Wie funktioniert die automatische Einschaltung ?

Der Verstärker erkennt eine Spannung von 6 V (DC-Offset) am High-Level-Eingang, wenn das Autoradio eingeschaltet wird. Er schaltet sich dann automatisch ein, ohne dass das REM-Kabel erforderlich ist. Funktioniert mit 90% der modernen Quellen.

Was tun, wenn der Verstärker nicht einschaltet ?

Überprüfen Sie die externe Sicherung, die Masseverbindung (sauber, auf blankem Metall), die Spannung an der +12 V Klemme (9-16 V) und das REM-Kabel (oder die AUTO TURN ON Funktion).

Wie vermeide ich Motorgeräusche ?

Halten Sie Audiokabel (RCA) von Stromkabeln fern. Verwenden Sie saubere Massepunkte und ggf. ein zweites Massekabel von Batterie zu Fahrgestell. Überprüfen Sie Lichtmaschine und Zündkerzen.

Wie hoch ist die minimale Lautsprecherimpedanz ?

Im Stereo-Modus: 2 Ω pro Kanal. Im gebrückten Modus: 4 Ω. Nicht unterschreiten, da sonst der Verstärker beschädigt werden kann.

Wo sollte der Verstärker im Auto installiert werden ?

An einem gut belüfdeten Ort, geschützt vor Vibrationen, Staub und Feuchtigkeit. Der Kofferraum wird empfohlen. Nicht in einem geschlossenen, unbelüfdeten Raum platzieren.

BEDIENUNGSANLEITUNG Quantum QMTWO ESX

DEU BEDIENUNGSPANLEITUNG 3

ENG USER'S MANUAL 8

FRA MODE D'EMPLOI 13

ITA MANUALE D'USO 18

ESP MANUAL DE USO 23

ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 28

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.

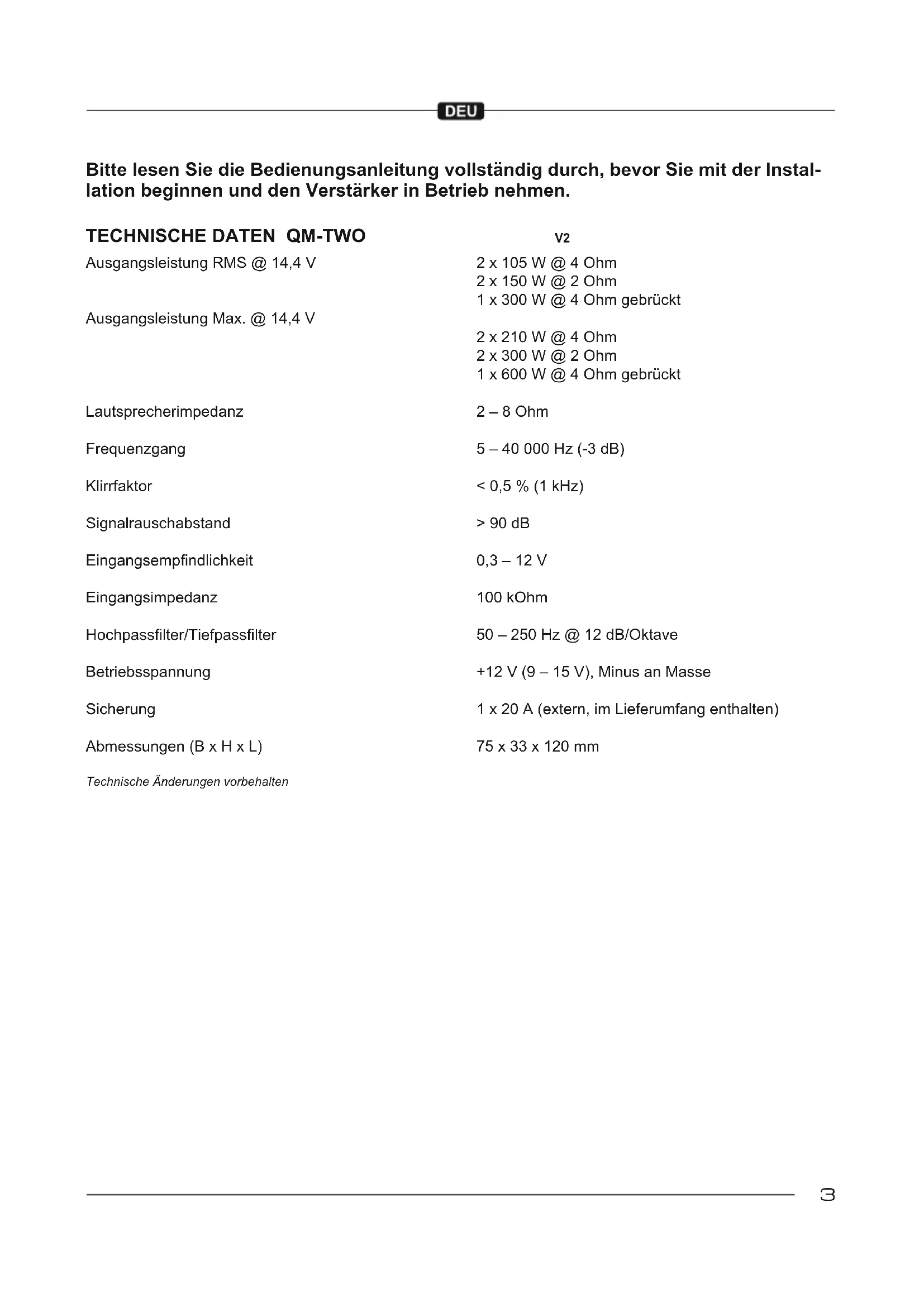

TECHNISCHE DATEN QM-TWO	V2
Ausgangsleistung RMS @ 14,4 V	2 x 105 W @ 4 Ohm
	2 x 150 W @ 2 Ohm
	1 x 300 W @ 4 Ohm gebrachte
Ausgangsleistung Max. @ 14,4 V
	2 x 210 W @ 4 Ohm
	2 x 300 W @ 2 Ohm
	1 x 600 W @ 4 Ohm gebrachte
Lautsprecherimpedanz	2 - 8 Ohm
Frequenzgang	5 - 40 000 Hz (-3 dB)
Klirrfaktor	< 0,5 % (1 kHz)
Signalauschabstand	> 90 dB
Eingangsempfindlichkeit	0,3 - 12 V
Eingangsimpedanz	100 kOhm
Hochpassfilter/Tiefpassfilter	50 - 250 Hz @ 12 dB/Oktave
Betriebsspannung	+12 V (9 - 15 V), Minus an Masse
Sicherung	1 x 20 A (extern, im Lieferumfang enthalten)
Abmessungen (B x H x L)	75 x 33 x 120 mm
Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieser Veränderer ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet.
• Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kührippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden können. Der Verträkerarf nicht in zu kleine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichbodenbezug des Kraftfahrzeugs) eingebaut werden. Ein geeigneter Montageort ist der Kofferraum. Schützen Sie den Verträker vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
• Achten Sie darauf, dass die Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
• Die Leistung und Zuverlösigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehen, insbesondere dann, wenn es sich um ein System mit mehreren Laufsprechern handelt.

ANSCHLUSSE

STROMVERSORGUNG UNDEINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind. Für die Verkabelung von der Batterie zu den Stromanschlüssen des Verstärkers ist ein Kabelquerschnitt von mind. 4mm^2 zu verwenden.

Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss des Verstärkers muss nun mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Fahrzeug-Batterie verbunden werden. Die Sicherung sollte sich in Nähde der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laufsprecher-Anschlüsse ein. Schließen Sie nun die Einschaltleitung des Steuergeräts (Autoradio) an die REM-Buchse des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.

LAUTSPRECHERVERKABELUNG

• Im 2-Kanal-Betrieb (d.h. je ein Laufsprecher pro Verständerkanal) sollte die Impedanz von 2 Ohm pro Laufsprecher nicht untersritten werden.
• Im gebrücken Modus (d.h. zwei Verstärkerausgänge werden zusammengeschaltet) verdoppelt sich die Mindest-Impedanz auf 4 Ohm.
• Verbinden sie niemals die Lautsprecher-Anschlüsse mit der Masse des Fahrzeugchassis oder mit der +12 V Stromversorgung. Dies wurde erhebliche Schäden verursachen.

Wird der Veränder mit zu niedrigen Laufsprecher-Impedanzen betrieben oder falsch bedient, kann dies zu ernsthaften Schaden am gesamten Soundsystem führen und die Garantieleistung konnte hierbei erlischen.

AUDIOSIGNALKABEL

Beim Anschreiben der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergerats und dem Cinch-Eingang des Verständerkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringgen.

HOCHPEGELEINGANG

Der Hochpegeleingang (HIGH LEVEL INPUTS, Abb. 1,5) dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlangern Sie dazu die entsprechenden Lautsprecherkabel, die aus ihrem Steuererät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden HIGH LEVEL INPUT-Steckers und bringen Sie den Schalter INPUT (Abb., 1.6) in die Position HIGH.

ACHTUNG: Benutzen Sie niemals den Hochpegeleingang und Cinch-Eingänge gleichzeitig. Dies konnte das Gerät ernsthaft beschädigen. Die Laatsprecherkabel des HIGH LEVEL INPUTS-Steckers)dürfen keinesfalls Verbindung zur Masse (GND) haben.

AUTOMATISCHE EINSCHALTFUNKTION

Der Verstärker erkennt bei einem am Hochpegeleingang (HIGH LEVEL INPUT, Abb. 1,5) anliegenden Hochpe-gelsignal beim Einsatzen des Steuergerätes durch einen sogenannten "DC Offset" einen Spannungsanstieg auf 6 Volt und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuererät wieder abgeschelt wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung (REM, Abb. 2,1) ist in dieser Falle ohne Funktion und muss nicht belegt werden.

Hinweis: Die Automatische Einschaltfunktion Funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wichtigen alteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

BEDIENELEMENTE

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler INPUT LEVEL (Abb. 1,3) gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL (Abb. 1,3) im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen horen. Dann drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER HOCHPASSFILTER

Sollte der Verstärker zum Betrieben von Mittel-/Hochton-Lautsprechem benutzt werden, stellen Sie den Schalter X-OVER (Abb.1,2) auf HPF. Stellen Sie dann am Regler FREQUENCY (Abb.1,1) die gewünschte Trennfrequenz ein. Somit werden nur die Frequzen oberhalb der eingestallenten Trennfrequenz verstärkt. Dadurch konnen Verzerrungen und die Überlastung bei tieferen Frequzen minimiert werden. EinGreater Startwert zum Ermitteln des geeigneten Werts liegt bei 125Hz

Bei große Laufsprechern ab 20 cm stellen Sie den Schalter X-OVER (Abb.1,2) auf OFF. Der Regler FREQUENCY (Abb.1,1) ist dann ohne Funktion.

REGELBARER TIEFPASSFILTER

Solle der Verstärker zum Betrieben eines Subwoofoers benutzt werden, stellen Sie den Schalter X-OVER (Abb.1,2) auf LPF. Stellen Sie dann am Regler FREQUENCY (Abb.1,1) die gewünschte Trennfrequenz ein. Somit werden nur die Frequizen unterhalb der eingestillten Trennfrequenz verstärkt und der Subwoofer spielt praziser und leistungsfähiger.

ABBILDUNGEN (S.28-30)

ANSCHLUSSE UND BEDIENUNGSELEMENTE (ABB.1)

(1) Regler fur den Hochpassfilter/Tiefpassfilter
(2) Wahlschalter HPF (Hochpassfilter) - OFF - / LPF (Tiefpassfilter)
(3) Eingangspegelregler
(4) Audiosignal-Eingänge (L & R)
(5) Hochgegeleingänge für Lautsprecherkabel,COMMEND vom Steuergerät

STROMANSCHLUSSE UND EINSCHALTLEITUNG (ABB. 2)

(1) Anschlussklemme REM für die Einschaltleitung
(2) Anschlussklemme +12V fur Pluspol-Anschluss an der Fahrzeugbatterie
(3) Anschlussklemme GND für den Massepunkt
(4) Fahrzeugbatterie
(5) Kabelsicherung (extern 20 A, im Lieferumfang enthalten)
(6) Einschaltleitung vom Steuergerät oder der elektrischen Antenne

2-KANAL-BETRIEB STEREO (ABB. 3)

Wenn der Veränder von einem Steuererat mit 2 Ausgangskanäen angesteuert wird, um damit 2 Laufsprecher in stereo zubetreiben, dann sind die Anschlüsse folgendermaßen vorzunehmen:

(1) Zum Steuergerat, Audiosignal-Ausgang links
(2) Zum Steuergerät, Audiosignal-Ausgang rechts
(3) Lautsprecher links
(4) Laatsprecher rechts

1-KANAL-BETRIEB MONO (ABB.4)

Sollte der Verstärker von einem Autoradio mit 2 Ausgangskanäen angesteuert werden und damit ein Subwoofer betrieben werden, sind die Anschlüsse folgendermaßen vorzunehmen:

(1) Zum Steuergerat, Audiosignal-Ausgang links oder Subwooferausgang
(2) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang
(3) Subwoofer

WICTIG!

Beachten Sie stets die korrekte Polung aller Anschlüsse!

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Veränder auf ordnungsgemäß Anschlüsse überprüfen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
3. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beiden Kabel am Veränder, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Punkt 2:

Den Veränder auf Überlastung und Kurzschlüsse überprüfen.

1. Überprüfen Sie, ob die Laufsprecher ordnungsgemäß angeschlossen sind. Benutzen Sie einen Multimeter, um möglich Kurzschlüsse in der Laufsprecherverkabelung zu finden.
2. Eine zu niedrige Laatsprecherimpendanz kann zu Überhitzung und Überlastung führen. Dann sollen Sie das System ausschalten und den Veränder abkühlen halten. Sorgen Sie für eine Laatsprecherimpedanz von 2 bis 8 Ohm.
3. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist der Verständner möglicherweise defekt. Wenden Sie sich dann im Garantiefall an den Verkauf.

Punkt 3:

Den Veränder auf Audioleistung überprüfen.

1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Veränder nicht beschadigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiwe usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschalteten Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prufen warum beim Einsatzen des Verständerkers ein Knacken auftritt.

1. Das Eingangssignal zum Verträger entfernen und den Verträger ein- und ausschalten.
2. Ist das Gerausch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaftsmodul am Steuererat anschließen.

Punkt 5:

Den Veränder auf übermäßige Motorengeräusche prufen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Laufsprecherkabel) von Strom- und Erdungskabeln entfernt verlagen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prufen setzen. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.

Elektro- und Elektronikgeräte - Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthalt eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführrt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten konnen diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400m^2 für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmefflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzber abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch Dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG,atham „Wärmeüberträger", „Bildschirmgräte" oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzber beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, undzar beschränkt auf drei Altgeräte pro Geräteart.

4. Datenschutz-Hinweis

Altgeräte enthalten früig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informationsund Telekommunikationstechnik wie Computer und Smartphones.itte beachten Sie in ihrem eigenen Interesse, dass für die Lösung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mulltonne"

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestruchenen Mülltonne weist darauf auf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortingen Siedlungsabfall zu erfassen ist.

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (neu)

QUANTUM

Audio Design GmbH

Am Breilingsweg 3 · D-76709 Kronau/Germany

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
