MANUALE UTENTE 302423 Brandson

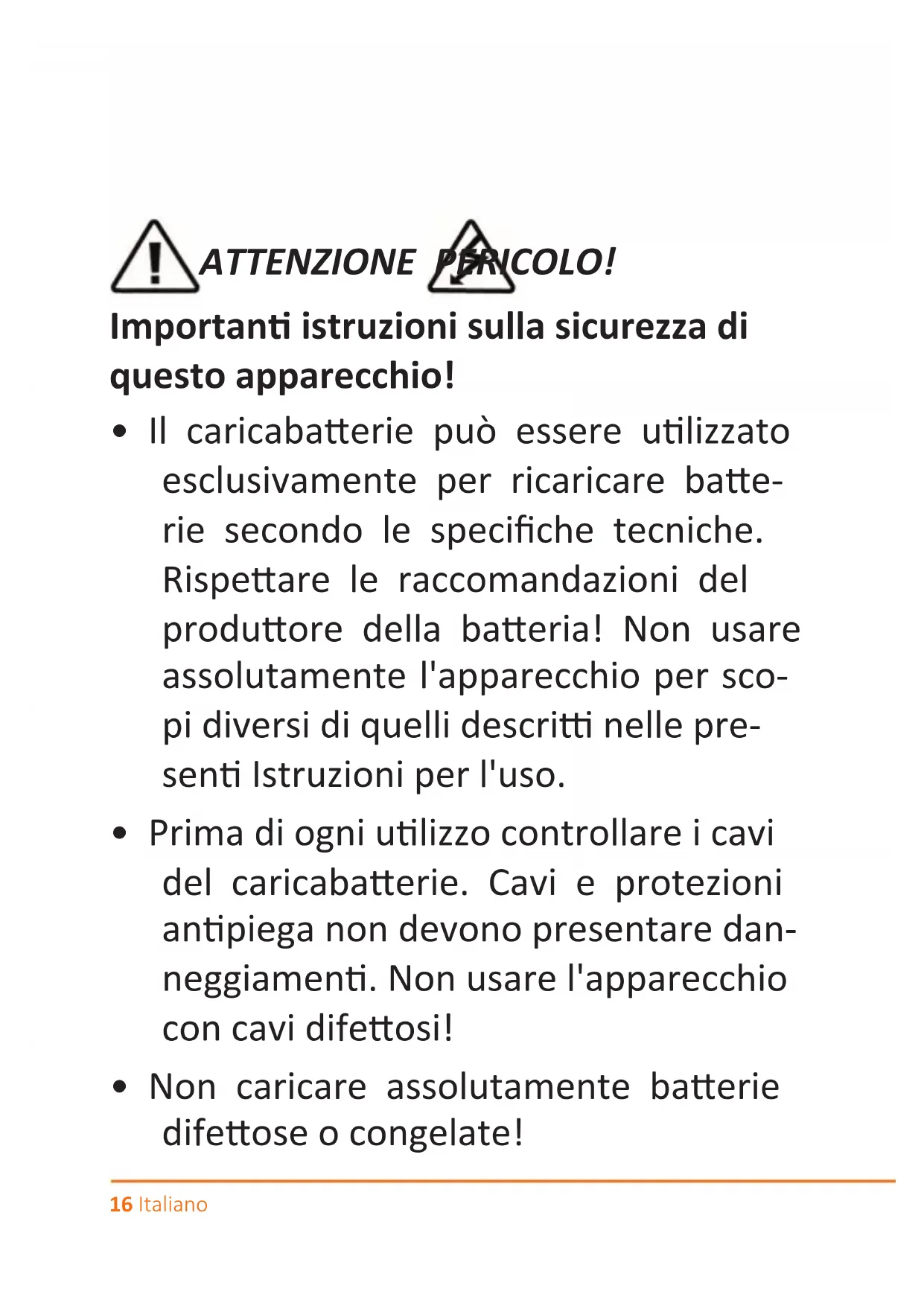

ATTENZIONE PERICOLO!
Importanti istruzioni sulla sicurezza di questo appearecchio!
-
Il caricabatterie può essere utilizzato esclusivamente per ricaricare batterie secondo le specifiche tecniche. Rispetto le raccomandazioni del produttore della batteria! Non usare assolutamente l'apparecchio per scopi diversi di quelli descritti nelle presenti Istruzioni per l'uso.
-
Prima di anni utilizzato controllare i cavi del caricabatterie. Cavi e protezioni antipiega non devono presentare danneggiamenti. Non usare l'apparecchio con cavi difettosi!
-
Non caricare assolutamente batterie difettose o congetate!
Non appoggiare assolutamente il caricabatterie sulla batteria durante il processo di ricarica!
- Accertarsi che il caricabatterie e la batteria siano sufficientemente ventilati durante il processo di ricarica!
- Non coprire assolutamente il carica-batterie!
- Durante il processo di ricarica posso fuoriuscire gas esplosivi nella batteria. Evitare in agli caso la formazione di scintille in prossimità della batteria!
- Una batteria ha una durata di vita di utilizzo limitata. Normalmente il caricabatterie può ripristinare la durata. In alcuni casi possono verificarsi errori.
- Accertarsi che la batteria non resti incustodita per un periodo prolongato!
- Accertarsi regolarmente che i cavi del caricabatterie non vengano schiacciati o vengano a contatto con superfici bollenti o spigoli acuti.
- ATTENZIONE! L'acido delle batterie è corrosivo. Evitare di essere a contatto con l'acido della batteria! Se l'acido della batteria viene a essere con gli occhi o con la pelle, sciacquare immediatamente con abbondante acqua e rivolgersi a un medico.
- Accertarsi che il caricabatterie sia impostato sula Fase 7 (Float) prima di lasciarlo incustodito per un periodo prolongato. Se l'apparecchio non passa alla Fase 7 (Float) entro 55 ore, si
è verificato un erre. In questo casotogliere il caricabatterie alla batteria.
-
Le batterie consumano acqua durante l'uso e il processo di caricamento. Nelle batterie in cui è possible aggiunge- re acqua, controllare regolarmente il livello di riempimento ed eventualmente aggiungere dell'acqua distillata.
-
Questo appearecchio non è inteso per l'uso, la pulizia o la manutenzione da parte di persone (inclusi i bambini) con disponà fisiche, sensorie o mentali ridotte o con scarsa esperenza e/o conoscenza del prodotto, a meno che non sia utilizzato在整个 supervisione da parte di persone responsabili per la loro sicurezza o abbiano ricevu
to dalle stesse le istruzioni necessarie per l'uso dell'apparecchio.
- Conservare e utilizzato il caricabatteria fuori alla portata dei bambini.
- L'apparecchio non è un giocattolo.
- Il collegamento all'alimentazione elettrica deve corrispondere alle norme nazionali per collegamenti elettrici.
Grazie per aver scelto un prodotto di Brandon. Perutilizzare con soddisfazione il prodotto acquistato, si prega di leggere attendamente le seguenti brevi istruzioni per l'uso.
1 Contenuto della confezione
- Caricabatteria
- Cavo di collegamento ad anello
- Cavo di collegamento a pinza
- Breviistruzioni per l'uso
2 Dati tecnici
| Alimentazione di tensione 220-24 | 40V, AC, 50-60Hz |
| Tensione d'uscita 12V DC, 5A | |
| Tensione di carica | • Normal 14,4V • AGM 14,7V • Recond 15,8V |
| Temperatura d'esercizio da 0°C a +40°C | |
| Corrente assorbita max. 0,9A (230V AC) | |
| Max. tensione di carica 5A | |
| Currente inversa <5mA | |
| Ondulazione <4% | |
| Livelli di carica 8 livelli | |
| Capacità batteria 10Ah - 120Ah (carica di mantenimento fino a 200Ah) | |
| tip di batterie compatibili • Batterie piombo-acido da 12V • Batterie AGM • Batterie Ca/Ca • Batterie GEL • Batterie esenti da manutenzione | |
| Classe di protezione IP65 |

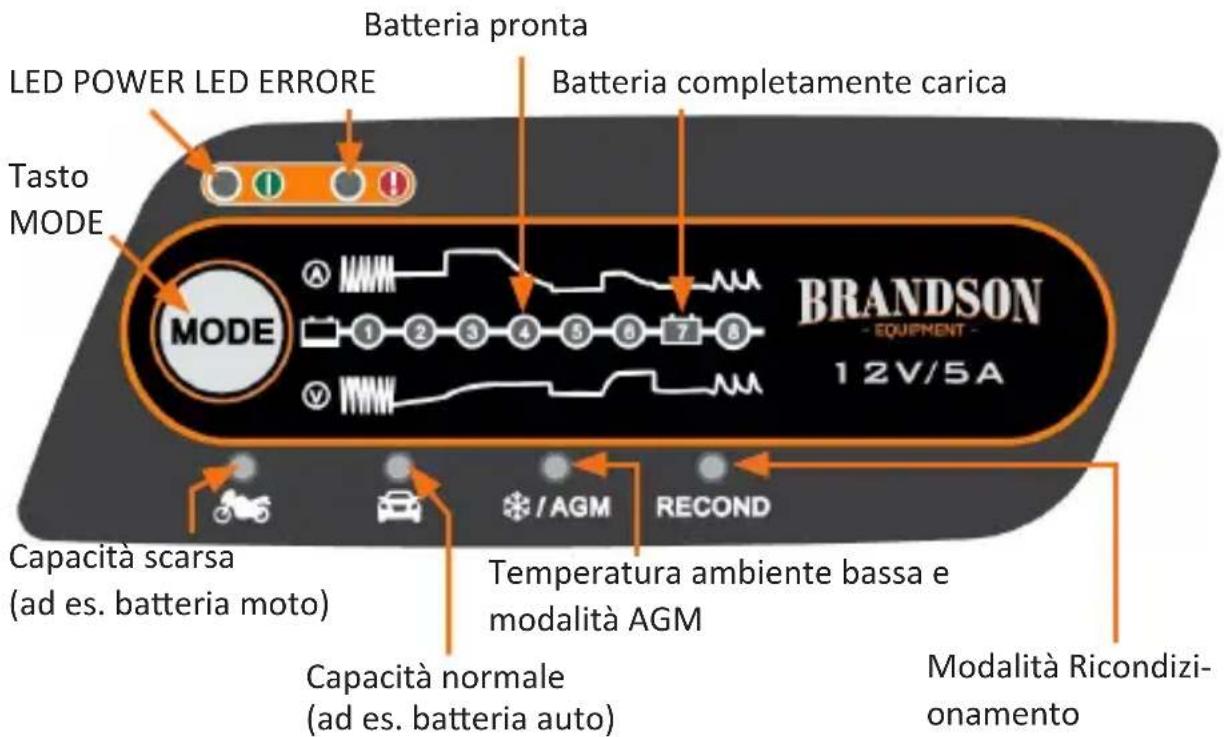

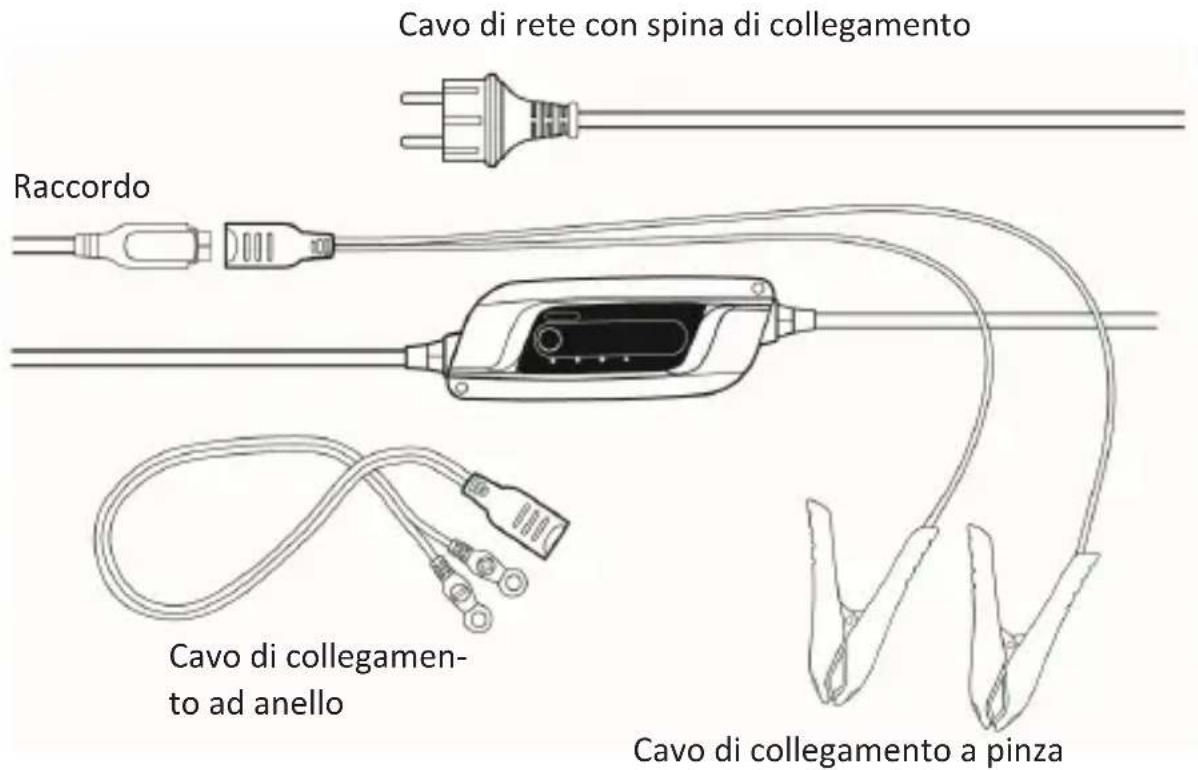

3 Dettagli del prodotto
4 Connessione e messa in funzione
Caricamento di una batteria smontata:
Collegare il caricabatterie alla batteria. Dapprima collegare il cavo rosso (+) con il polo positivo della batteria. Successivement collegare il cavo nero (-) al polo negativo della batteria.
Collegare la spina a una presa elettrica regolarmente installata.
Per staccare la batteria, rimuovere daprima la spina alla presa, quindi togliere i morsetti dai poli della batteria.
Caricamento di una batteria montata:
Collegare il caricabatterie alla batteria. Dapprima collegare il cavo rosso (+) con il polo positivo della batteria. Successivement collegare il cavo nero (-), distante alla batteria stessa e dai tubi di carburante, alla carrozzeria.
Se la batteria dispone di un polo positivo collegato a terra, collegare il cavo nero (-) al polo negativo della batteria e il cavo rosso (+), distante alla batteria stessa e dai tubi del carburante, alla carrozzeria.
Collegare il cavo di rete a una presa elettrica regolarmente installata.
Prima di rimuovere i morsetti, togliere la spina alla presa!
Dopodiché rimuovere prima il cavo nero (-) alla carrozerie seguito dal cavo grosso (+).
Se la batteria possie de un polo positivo collegato a terra, togliere prima il cavo rosso (+), poi il cavo nero (-).
Grazie alla protezione da inversionione di polarità, il caricabatterie o la batteria non possono essere danneggiati in caso di inversionione della polarità.
5 Modalità di caricamento
Non appena il caricabatteria è collegato correttamente si accende la POWER-LED. Il programma di caricamento standard ("Capacità normale") è attivato e può essere modificato premendo il tasto "MODE". La seguente tabella fornisce una panoramicà e delucidazioni sui programmi.

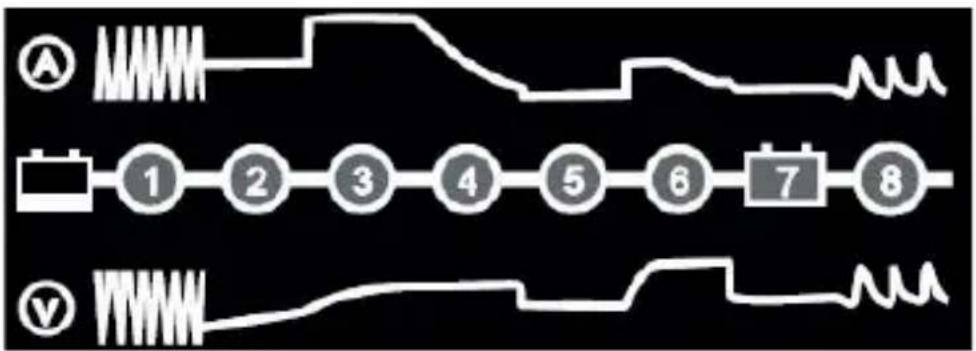

6 Livelli di carica:
| Programma | Capacitàbatteria | Spiegazione | Portatatemperatura |
| Capacitàscarsa | 2 - 40Ah | • Capacità scarsa • 14,4V/0,8A • Adatto per batterie piccole | da 0°C a+40°C |
| Capacitànormale | da 6 a160Ah | • Capacità normale • 14,4V • Adatto per batterie con elettrolitaliquido, batterie Ca/Ca, batteriesenti da manutenzione, batterieGEL e batterie AGM | da 0°C a+40°C |
| AGM | da 6 a160Ah | • Modalità AGM • 14,7V • Adatto per batterie AGM o pertemperatura ambiente bassa | da 0°C a+40°C |
| RECOND | da 6 a160Ah | • Modalità RECOND • 15,8V/1,5A • Ricondizionamento di batterie con elettrolita liquido scariche e batterieCa/Ca. Questa funzione può essere utilizzatauna volta all'anno o dopo uno scarica-mentation in profondità per massimizzarela durata e la capacité. La modalitàRECOND aggiunge la fase 6 al programma di caricamento normale. | da 0°C a+40°C |
| Fase Spiegazione | |
| 1 | Desolfatazione: riconosce batterie vulcanizzate. Impulsi di corrente e tensione a impulsi rimuovono il solfato in piombo dalle piastre di pi-ombo della batteria. Viene ripristinata la capacité della batteria. |
| 2 | Soft Start: verifica la possibilità di caricamento della batteria. Questa operazione impedisce che il processo di caricamento venga proseguito con una batteria difettosa. |
| 3 | Bulk-Charging: carica alla massima corrente fino alla capacité della batteria fine a ca. l'80%. |
| 4 | Assorbimento: carica con corrente Bassa fino alla capacité della batteria del 100%. |
| 5 | Analisi: verifica se la batteria è in grado di tenere la capacité. Le batterie che non possono essere caricate devono essere possibilmente sostituite. |
| 6 | RECOND: Scegliere il "Programma Recond" per aggiungere la funzione al processo di caricamento. InQLsta modalità aumento la tensione per ripristinare la batteria chimicamente. |
| 7 | Float: la tensione della batteria viene mantenuta al massimo livello mantenendo una tensione costante. |
| 8 | Impulso:mantiene la capacité a circa il 95-100%. Il caricatore monitora la tensione della batteria e dà un impulso, se necessario, per mantene- re la batteria alla massima carica. |
7 LED di stato
Nella tabella seguente è riportata una spiegazione sui LED di stato:
| LED di STATO Spiegazione | |
| LED "POWER"(verde) | Acceso: Tensione di rete collegata |
| LED "ERRORE"(rosso) | Permanentemente Acceso: Poli della batteria scambiati.Cambiare i cavi dei poli "+" e "-".Lampeggiante: Tensione batteria troppo Bassa o troppo alta.Controllare se si tratta di una batteria da 12V. |
| LED Fase 1(giallo) | Permanentemente Acceso: Riconosce una batteria vulcanizzata. Non appena la manutenzione è terminata, quello processo viene interrotto e il LED per la fase successiva si accende. |
| LED Fase 2(giallo) | Permanentemente Acceso: Controlla la possibilità di caricare la batteria. |
| LED Fase 3(giallo) | Permanentemente Acceso: Carica la batteria con la corrente massima, forn o alla capacité di circa l'80%. Dopodiché l'appa-recchio passa alla fase successiva. |
| LED Fase 4(giallo) | Permanentemente Acceso: Carica con corrente di carica forn alla capacité del 100%. |
| LED Fase 5(giallo) | Permanentemente Acceso: Controlla se la batteria mantiene la capacité.Se lampeggia il LED "ERRORE", la batteria non è in grado di mantenere la capacité. Sostituire la batteria o provare a ripristinarla con la modalità "RECOND". |
| LED Fase 6(giallo) | Permanentemente Acceso: E' stata selezionata la modalità Recond. Il caricatore tenta di ripristinarre la batteria. |
| LED Fase 7(verte) | Permanentemente Acceso: La tensione della batteria vienemantuata al massimo livellomantendo una tensione cost-ante. Se la tensione della batteria è troppo Bassa, il processodi carica viene riavviato. |
| LED Fase 8(verte) | Permanentemente Acceso: Mantiene la capacité della batteria al 95-100%. Riavviare il processo, se la tensione della batteria è troppo Bassa. |
!Attenzione!
8 Specifiche di sicurezza ed esclusione della responsabilita
Non tentare di aprire l'apparecchio per ripararlo o sistamarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, uso lo quando solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.
Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utilizzare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altri modo. Rispettare le disposizioni e le limitazioni nazionali. Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un glacattolo. Conservare l'apparecchio fuori alla portata dei bambini o di persone mentalmente inferme. Qualsiasi riparazione o modificifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decidenza dei diritti di garanzia. L'apparecchio essere usato solo da persone che hanno letto e compreso esta guida di riferimento. Le specifiche dell'apparecchio sono essere modificate sulla preavviso.
9 Indicazioni per lo smaltimento
Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particulari. Il symbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.
Direttiva RAEE: 2012/19/EU
Reg. RAEE n.: DE 94495668
La società WD Plus GmbH ivi dichiarare che l'apparecchio 302423 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
