1KCYP9 - Cappa da cucina BARAZZA - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di cappa	Cappa aspirante
Dimensioni	Larghezza standard (es: 60 cm)
Portata d\'aria	Espressa in m8/h (es: 600 m8/h)
Livelli di potenza	3 livelli di potenza
Illuminazione	LED o alogena (a seconda del modello)
Filtro grassi	Filtro metallico o in alluminio, lavabile
Filtro a carbone	Opzionale per il ricircolo dell\'aria
Installazione	A parete o isola (a seconda del modello)
Consumo energetico	Classe energetica (es: A, B)
Manutenzione	Pulizia regolare dei filtri
Sicurezza	Protezione contro il surriscaldamento
Garanzia	Durata della garanzia (es: 2 anni)
Accessori inclusi	Viti, manuale d\'uso

Domande frequenti - 1KCYP9 BARAZZA

Come pulire i filtri della cappa BARAZZA 1KCYP9?

Per pulire i filtri, rimuoveteli delicatamente dalla cappa e immergeteli in acqua calda con un po\' di detersivo. Lasciate agire per qualche minuto, quindi strofinate delicatamente con una spazzola non abrasiva. Risciacquate con acqua pulita e lasciate asciugare completamente prima di rimetterli a posto.

Cosa fare se la cappa non si accende?

Verificate innanzitutto che la cappa sia correttamente collegata e che il salvavita non sia scattato. Assicuratevi inoltre che l\'interruttore della cappa sia in posizione 'ON'. Se il problema persiste, contattate il servizio post-vendita.

Come regolare la potenza di aspirazione della cappa?

La cappa BARAZZA 1KCYP9 dispone di diversi livelli di potenza di aspirazione. Potete regolare la potenza utilizzando il pannello di controllo situato nella parte anteriore della cappa. Premete i pulsanti per aumentare o diminuire la potenza secondo le vostre esigenze.

La cappa emette rumori strani, cosa fare?

Rumori insoliti possono indicare un problema con il motore o un oggetto bloccato nella ventola. Spegnete la cappa e verificate se sono presenti detriti. Se il rumore persiste dopo il controllo, contattate un tecnico qualificato.

Qual è la dimensione massima del condotto di scarico per la cappa?

La cappa BARAZZA 1KCYP9 è progettata per essere utilizzata con un condotto di scarico di 150 mm di diametro per prestazioni ottimali.

Come sostituire le lampadine della cappa?

Per sostituire le lampadine, scollegate la cappa dall\'alimentazione elettrica. Rimuovete il coperchio della lampadina ruotandolo o sollevandolo, a seconda del modello, quindi sostituite la lampadina con una nuova dello stesso tipo. Rimettete il coperchio in posizione e ricollegate la cappa.

Qual è la garanzia offerta con la cappa BARAZZA 1KCYP9?

La cappa BARAZZA 1KCYP9 è generalmente accompagnata da una garanzia di 2 anni. Consultate il manuale d\'uso per i dettagli specifici riguardanti la garanzia e le condizioni di servizio.

Come installare la cappa BARAZZA 1KCYP9?

Per installare la cappa, seguite le istruzioni fornite nel manuale di installazione. Assicuratevi di rispettare le dimensioni raccomandate per il montaggio e di fissare la cappa con le viti fornite. Se non siete sicuri, è consigliabile rivolgersi a un professionista.

MANUALE UTENTE 1KCYP9 BARAZZA

Istruzioni d'uso e manutenzione

en COOKER HOOD

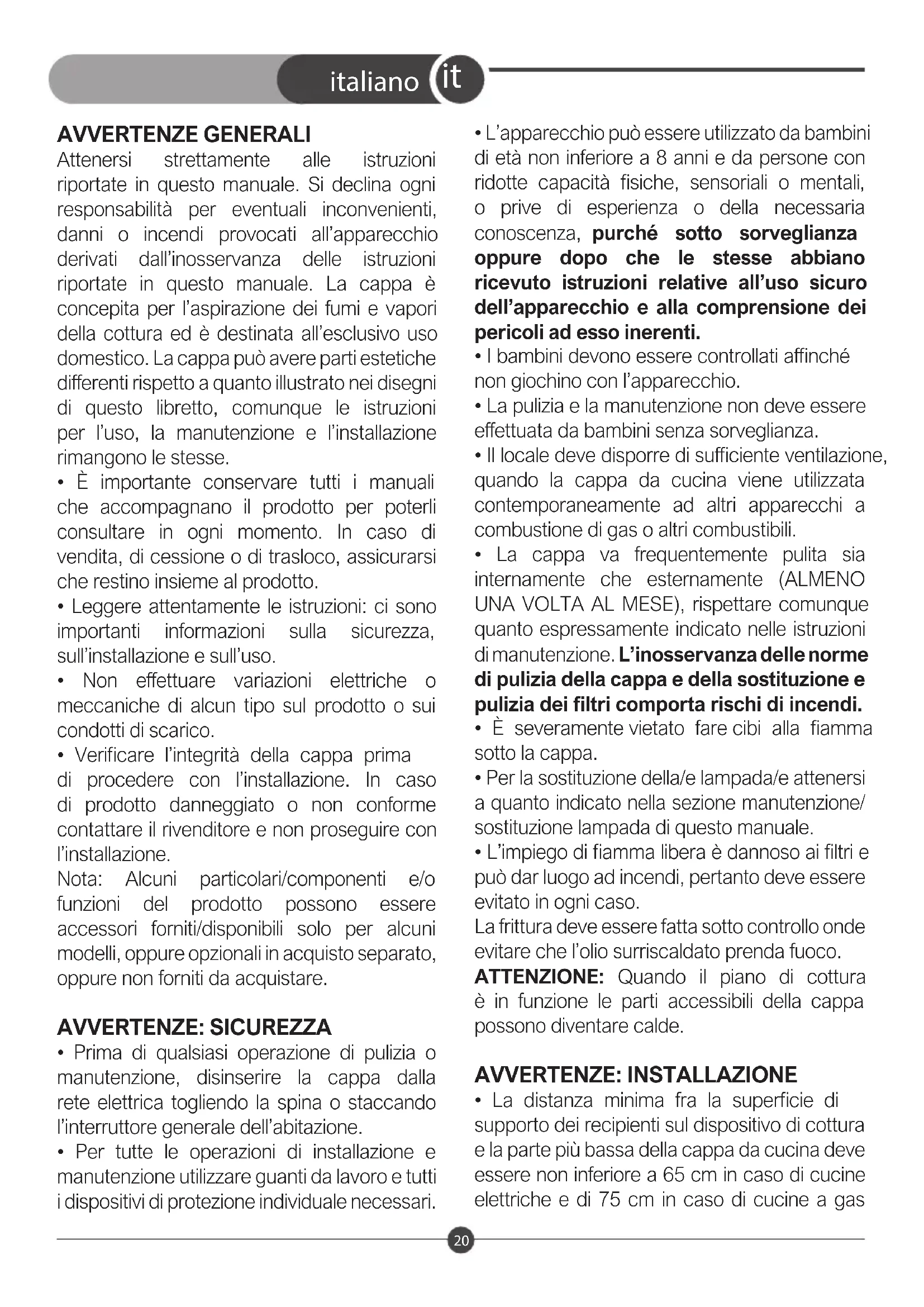

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata all'esclusivo uso domestico. La cappa può avere parti estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• È importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sulla sicurezza, sull'installazione e sull'uso.
  • Non effettuare variazioni elettriche o meccaniche di alcun tipo sul prodotto o sui condotti di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso di prodotto danneggiato o non conforme contattare il rivenditore e non proseguire con l'installazione.

Nota: Alcuni particolari/componenti e/o funzioni del prodotto possono essere accessori forniti/disponibili solo per alcuni modelli, oppure opzionali in acquisto separato, oppure non forniti da acquistare.

AVVERTENZE: SICUREZZA

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro e tutti i dispositivi di protezione individuale necessari.

• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

- I bambini devono essere controllati affinché non giochi con l'apparecchio.

- La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

- La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

- È severamente vietato fare cibi alla fiamma sotto la cappa.

- Per la sostituzione della/e lampada/e attenersi a quanto indicato nella sezione manutenzione/sostituzione lampada di questo manuale.

- L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

AVVERTENZE: INSTALLAZIONE

- La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 65 cm in caso di cucine elettriche e di 75 cm in caso di cucine a gas

o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Non utilizzare MAI la cappa senza griglia/filtri correttamente montata/i!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il peso massimo complessivo di eventuali oggetti posizionati o appesi sulla cappa (ove previsto), non deve superare 1,5Kg.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificate nella documentazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.
• ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

AVVERTENZE: SMALTIMENTO

Questa apparecchiatura è progettata, testata e realizzata nel rispetto delle normative vigenti. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative perl'ambienteelasalute. Il simbolos u I prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

AVVERTENZE: UTILIZZAZIONE

Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale:

Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

L'utilizzo di piani di cottura elettrici cor tecnologia ad induzione, comporta un risparmio energetico oltre ad una riduzione dei tempi di cottura: a tale scopo e per ridurre la formazione di condensa, si raccomanda di utilizzare un livello di potenza delle zone cottura del piano ad induzione adeguato al mantenimento di

un evidente stato di bollitura necessario alla preparazione.

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno *.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

• ATTENZIONE! Il tubo di evacuazione non è fornito e va acquistato. Il diametro del tubo di scarico deve possibilmente essere equivalente al diametro dell'anello di connessione.
• ATTENZIONE! Per questo tipo d'installazione, se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.
• Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito.
• Usare un condotto lungo il minimo indispensabile. Nei tratti orizzontali il tubo deve avere una leggera inclinazione (ca.10%) per convogliare meglio l'aria verso l'esterno dell'ambiente.
• Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
• Evitare cambiamenti drastici di sezione del condotto.

Deviazione per la Germania: Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

Versione filtrante

(per alcuni prodotti/modelli potrebbe essere necessario l'acquisto di un kit opzionale).

*ATTENZIONE! Si consiglia di utilizzare

questa versione d'installazione SOLO con un piano cottura alimentato a gas.

*ATTENZIONE! Per questo tipo d'installazione, la funzione anti-condensazione potrebbe NON dare risultati soddisfacenti!

L'aria aspirata verrà sgrassata e deodorata prima di essere ri-convogliata nella stanza. Per utilizzare la cappa in questa versione, se non presente, è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

MONTAGGIO E INSTALLAZIONE

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/ vanno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non via sia (per motivi di trasporto) materiale di corredo

it

(ad esempio buste con viti, garanzie etc.), che eventualmente va tolto e conservato per l'utilizzazione.

ATTENZIONE! Prodotto dal peso eccessivo, la movimentazione e l'installazione della cappa deve essere fatta da almeno due o più persone.

PULIZIA E MANUTENZIONE

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O ALTRI STRUMENTI PER LA PULIZIA! Evitare

l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattengono le particelle di grasso derivanti dalla cottura. I filtri devono essere frequentemente svuotati dai liquidi in eccesso o ogni volta che si cucinano preparati che prevedono ebollizione di liquidi e comunque puliti almeno una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie i filtri antigrasso metallici possono scolorirsi ma le loro caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi

(Solo per Versione Filtrante)

*ATTENZIONE! Si consiglia di utilizzare la versione filtrante SOLO con un piano cottura alimentato a gas. Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro al carbone dev'essere sostituito ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso-indica questa necessità).

Sostituzione d'illuminazione

dei

dispositivi

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED garantendo un'illuminazione ottimale, una durata fino a 10 volte maggiore rispetto alle lampade tradizionali consentendo un notevole risparmio energetico. Per la sostituzione rivolgersi al servizio assistenza tecnica.

Installazione della cappa

La cappa dev'essere installata da personale qualificato, da due o più persone (peso eccessivo) e con tutti i dispositivi di protezione individuale previste dalle vigenti norme in materia.

Per le sequenze d'installazione del prodotto, seguire le figure da pag. 5 a pag. 19.

Funzionamento dei comandi

Utilizzare una velocità più alta (3 ^a -4 ^a ) per ottenere migliori risultati in termini di anti-condensazione o in caso di alte concentrazioni di fumi e vapori di cottura. Si consiglia di far funzionare la cappa almeno 5 minuti prima di iniziare a cucinare e di lasciarla accesa almeno 15 minuti dal termine della cottura.

Pannello comandi

A

B

C

D

E

A. Tasto ON/OFF illuminazione della cappa (indipendente dal funzionamento del motore). Alla pressione ON il bordo del tasto s'illumina.

B. - Tasto decremento della velocità del motore. Ad ogni pressione diminuisce la velocità del motore spegnendo i bordi dei tasti indicatori di velocità.

C. Tasto ON/OFF funzionamento. Il motore parte in prima velocità e viene alimentata la resistenza anti-condensazione. Alla pressione il bordo del Tasto – si illumina. Alla pressione OFF il motore e la resistenza anti-condensazione si arrestano e tutti i bordi dei tasti si spengono ad esclusione del Tasto A se in posizione ON luce accesa.

D. + Tasto aumento della velocità, indicatore della velocità impostata. Ad ogni pressione aumenta la velocità del motore illuminando i bordi dei tasti come segue: in seconda velocità s'illumina il bordo del tasto C; in terza velocità s'illumina il bordo del Tasto D. La quarta velocità (intensiva) è SOLO temporizzata e rimane attiva per circa 7 minuti con illuminazione del bordo del Tasto D intermittente, dopodiché il motore passa automaticamente in terza velocità e l'illuminazione del bordo del Tasto D ritorna fissa.

E. Tasto temporizzatore. Una volta premuto, alla prima, seconda e terza velocità spegne il motore e la resistenza anti-condensazione dopo circa 15 minuti di funzionamento alla velocità impostata. Una volta premuto l'illuminazione del bordo del Tasto della velocità impostata, sarà intermittente.

Funzione anti-condensa

Questa cappa è stata progettata per ridurre al minimo la condensazione del vapore acqueo dovuto alla cottura/bollitura di liquidi su di un piano di cottura elettrico con tecnologia ad induzione. ATTENZIONE! Per ottenere i migliori risultati in tal senso, si raccomanda di utilizzare la cappa in modalità aspirante (evacuazione esterna dei fumi di cottura) con un tubo di scarico di diametro 150mm. e partendo almeno dalla terza velocità d'utilizzo. Si consiglia inoltre di azionare la cappa in prima velocità almeno 10 minuti prima di procedere a preparazioni che prevedono la bollitura di liquidi e di lasciarla in funzione alla fine della preparazione, alla terza velocità per almeno 10 minuti. Tubi di scarico con diametri inferiori, con pareti interne non lisce, cambiamenti di sezione nel condotto o curve a gomito potrebbero ridurre l'efficienza della funzione anti-condensazione. Al pannello in vetro è accoppiata inferiormente una resistenza elettrica a bassa tensione, questo porta ad un leggero riscaldamento dello stesso nella zona interessata. Il funzionamento della resistenza coincide con l'avvio del motore.

ATTENZIONE! Con temperature dell'ambiente inferiori ai 20°C, l'efficacia della funzione anti-condensa può essere ridotta.

Pulizia

La cappa va pulita frequentemente esternamente ed internamente con un panno umido e con detersivi neutri non abrasivi. Il pannello frontale in vetro può essere trattato con normali prodotti specifici per vetro.

ATTENZIONE! Nella parte inferiore posteriore del pannello frontale in vetro è alloggiata la resistenza anti-condensazione protetta da una copertura in acciaio: pulire con cautela la parte utilizzando esclusivamente un panno inumidito con acqua.

Per mantenere efficiente la funzione anti-condensazione si consiglia di tenere ben puliti i filtri antigrasso e tutta la parte interna della cappa. Nel rimuovere i filtri antigrasso seguendo la sequenza indicata in fig. 2A-2B, fare attenzione a movimentarli tenendoli in posizione orizzontale: questo per evitare che eccessi di liquidi al loro interno possano fuoriuscire e cadere sul piano cottura o su elementi sottostanti.

Per la pulizia NON utilizzare alcool o prodotti che lo contengano.

Si declina ogni responsabilità per eventuali danni provocati dalla non osservanza di quanto riportato.
