1KCYP9 - Dunstabzugshaube BARAZZA - Kostenlose Bedienungsanleitung

Eigenschaften	Details
Typ der Dunstabzugshaube	Absaughaube
Abmessungen	Standardbreite (z. B.: 60 cm)
Luftdurchsatz	Angabe in m/h (z. B.: 600 m/h)
Leistungsstufen	3 Leistungsstufen
Beleuchtung	LED oder Halogen (je nach Modell)
Fettfilter	Metall- oder Aluminiumfilter, waschbar
Kohlefilter	Optional fr Luftrecycling
Installation	Wand- oder Inselmontage (je nach Modell)
Energieverbrauch	Energieklasse (z. B.: A, B)
Wartung	Regelmige Reinigung der Filter
Sicherheit	Schutz vor berhitzung
Garantie	Garantiezeitraum (z. B.: 2 Jahre)
Inklusive Zubehr	Schrauben, Bedienungsanleitung

Häufig gestellte Fragen - 1KCYP9 BARAZZA

Wie reinigt man die Filter der Dunstabzugshaube BARAZZA 1KCYP9?

Um die Filter zu reinigen, nehmen Sie sie vorsichtig aus der Haube heraus und tauchen Sie sie in warmes Wasser mit etwas Reinigungsmittel. Lassen Sie sie einige Minuten einwirken, dann brsten Sie sie vorsichtig mit einer nicht scheuernden Brste ab. Splen Sie sie mit klarem Wasser ab und lassen Sie sie vollstndig trocknen, bevor Sie sie wieder einsetzen.

Was tun, wenn die Haube nicht einschaltet?

Prfen Sie zunchst, ob die Haube richtig angeschlossen ist und ob der Leistungsschalter nicht ausgelst hat. Stellen Sie auch sicher, dass der Schalter der Haube auf "ON" steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stellt man die Absaugleistung der Haube ein?

Die Haube BARAZZA 1KCYP9 verfgt ber mehrere Absaugleistungsstufen. Sie knnen die Leistung ber das Bedienfeld an der Vorderseite der Haube einstellen. Drcken Sie die Tasten, um die Leistung je nach Bedarf zu erhhen oder zu verringern.

Die Haube macht seltsame Gerusche, was tun?

Ungewhnliche Gerusche knnen auf ein Problem mit dem Motor oder einen blockierten Gegenstand im Ventilator hinweisen. Schalten Sie die Haube aus und prfen Sie, ob sich Fremdkrper befinden. Wenn das Gerusch nach der Prfung weiterhin besteht, kontaktieren Sie einen qualifizierten Techniker.

Was ist die maximale Gre0e des Abluftrohrs fr die Haube?

Die Haube BARAZZA 1KCYP9 ist fr die Verwendung mit einem Abluftrohr mit 150 mm Durchmesser fr optimale Leistung ausgelegt.

Wie ersetzt man die Glhbirnen der Haube?

Um die Glhbirnen zu ersetzen, ziehen Sie die Haube vom Stromnetz ab. Entfernen Sie die Abdeckung der Glhbirne, indem Sie sie drehen oder anheben, je nach Modell, und ersetzen Sie die Glhbirne durch eine neue vom gleichen Typ. Setzen Sie die Abdeckung wieder auf und schlieen Sie die Haube wieder an.

Welche Garantie wird mit der Haube BARAZZA 1KCYP9 angeboten?

Die Haube BARAZZA 1KCYP9 wird in der Regel mit einer 2-jhrigen Garantie geliefert. Bitte lesen Sie das Benutzerhandbuch fr spezifische Details zur Garantie und den Servicebedingungen.

Wie installiert man die Haube BARAZZA 1KCYP9?

Folgen Sie fr die Installation der Haube den Anweisungen im Installationshandbuch. Achten Sie darauf, die empfohlenen Abmessungen fr die Montage einzuhalten und sichern Sie die Haube mit den mitgelieferten Schrauben. Wenn Sie unsicher sind, wird empfohlen, einen Fachmann hinzuzuziehen.

BEDIENUNGSANLEITUNG 1KCYP9 BARAZZA

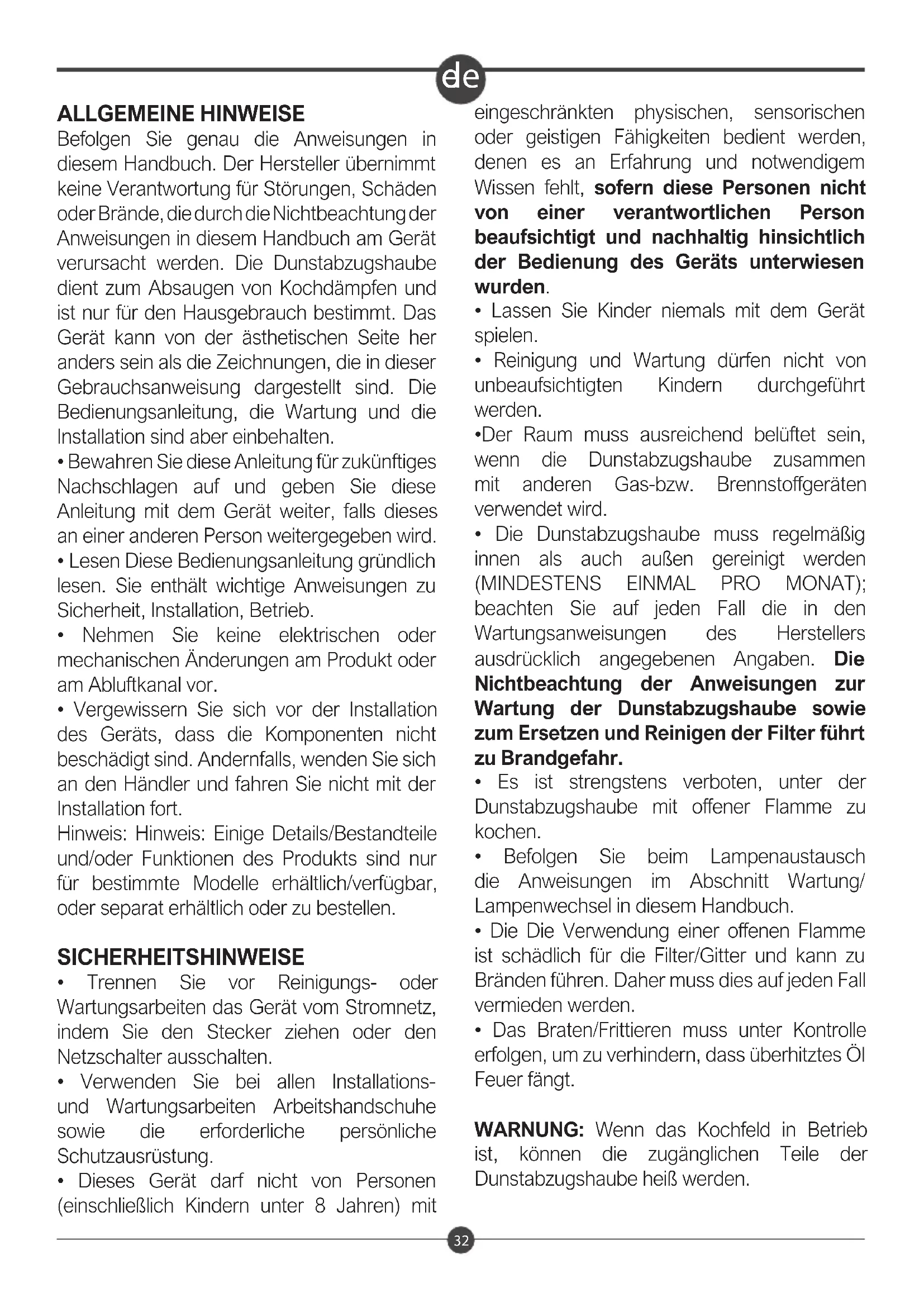

Bedienungs und Wartungsanleitung

es CAMPANA EXTRACTORA

Befolgen Sie genau die Anweisungen in diesem Handbuch. Der Hersteller übernimmt keine Verantwortung für Störungen, Schäden oder Brände, die durch die Nichtbeachtung der Anweisungen in diesem Handbuch am Gerät verursacht werden. Die Dunstabzugshaube dient zum Absaugen von Kochdämpfen und ist nur für den Hausgebrauch bestimmt. Das Gerät kann von der ästhetischen Seite her anders sein als die Zeichnungen, die in dieser Gebrauchsanweisung dargestellt sind. Die Bedienungsanleitung, die Wartung und die Installation sind aber einbehalten.

• Bewahren Sie diese Anleitung für zukünftiges Nachschlagen auf und geben Sie diese Anleitung mit dem Gerät weiter, falls dieses an einer anderen Person weitergegeben wird.
• Lesen Diese Bedienungsanleitung gründlich lesen. Sie enthält wichtige Anweisungen zu Sicherheit, Installation, Betrieb.
• Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder am Abluftkanal vor.
• Vergewissern Sie sich vor der Installation des Geräts, dass die Komponenten nicht beschädigt sind. Andernfalls, wenden Sie sich an den Händler und fahren Sie nicht mit der Installation fort.

Hinweis: Hinweis: Einige Details/Bestandteile und/oder Funktionen des Produkts sind nur für bestimmte Modelle erhältlich/verfügbar, oder separat erhältlich oder zu bestellen.

SICHERHEITSHINWEISE

• Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Gerät vom Stromnetz, indem Sie den Stecker ziehen oder den Netzschalter ausschalten.
• Verwenden Sie bei allen Installations- und Wartungsarbeiten Arbeitshandschuhe sowie die erforderliche persönliche Schutzausrüstung.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern unter 8 Jahren) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bedient werden, denen es an Erfahrung und notwendigem Wissen fehlt, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt und nachhaltig hinsichtlich der Bedienung des Geräts unterwiesen wurden.

• Lassen Sie Kinder niemals mit dem Gerät spielen.
• Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.
  • Die Dunstabzugshaube muss regelmäßig innen als auch außen gereinigt werden (MINDESTENS EINMAL PRO MONAT); beachten Sie auf jeden Fall die in den Wartungsanweisungen des Herstellers ausdrücklich angegebenen Angaben. Die Nichtbeachtung der Anweisungen zur Wartung der Dunstabzugshaube sowie zum Ersetzen und Reinigen der Filter führt zu Brandgefahr.

• Es ist strengstens verboten, unter der Dunstabzugshaube mit offener Flamme zu kochen.

• Befolgen Sie beim Lampenaustausch die Anweisungen im Abschnitt Wartung/Lampenwechsel in diesem Handbuch.
  • Die Die Verwendung einer offenen Flamme ist schädlich für die Filter/Gitter und kann zu Bränden führen. Daher muss dies auf jeden Fall vermieden werden.
• Das Braten/Frittieren muss unter Kontrolle erfolgen, um zu verhindern, dass überhitztes Öl Feuer fängt.

WARNUNG: Wenn das Kochfeld in Betrieb ist, können die zugänglichen Teile der Dunstabzugshaube heiß werden.

INSTALLATIONSHINWEISE

- Der Mindestabstand zwischen der Auflagefläche des Kochgeschirrs am Kochgerät und dem untersten Teil der Dunstabzugshaube darf bei Elektroherden nicht geringer sein als 65 und bei Gas- oder Mischherden 75.

Wenn in den Installationsanweisungen für das Gaskochfeld ein größerer Abstand angegeben ist, muss dies berücksichtigt werden.

• Schließen Sie das Gerät erst an das Stromnetz an, wenn die Installation vollständig abgeschlossen ist.
• Befolgen Sie hinsichtlich der technischen und Sicherheitsmaßnahmen für die Abgasleitung strikt die Bestimmungen der Vorschriften der zuständigen örtlichen Behörden.
  • Die angesaugte Luft darf nicht in einer Rohrleitung geleitet werden, in der durch Gasverbrennung oder andere brennbare Geräte entstehende Dämpfe freigesetzt werden.
• Non Verwenden oder lassen Sie das Gerät nicht ohne ordnungsgemäß montierte Lampen, da die Gefahr eines Stromschlags besteht.
• Verwenden Sie die Dunstabzugshaube niemals ohne ordnungsgemäß montierten Gitter/Filter!
• Die Dunstabzugshaube darf NIEMALS als Ablagefläche verwendet werden, es sei denn, dies ist ausdrücklich angegeben. Das maximale Gesamtgewicht von Gegenständen auf dem Gerät - bzw. am Gerät aufgehängt (falls vorhanden) - darf 1,5 kg nicht überschreiten.
• Verwenden Sie zur Installation nur die mit dem Produkt gelieferten Befestigungsschrauben oder kaufen Sie, falls nicht mitgeliefert, den richtigen Schraubentyp.
• Verwenden Sie die richtige Länge für die in den Angaben angegebenen Schrauben.
• Wenden Sie sich im Zweifelsfall an das autorisierte Servicecenter oder an Fachpersonal.
• WARNUNG! Werden die Schrauben und Befestigungsteile nicht gemäß diesen

Anweisungen installiert, kann dies zu elektrischen Gefahren führen.

- Nicht mit einem Programmierer, Timer, einer separaten Fernbedienung oder einem anderen Gerät verwenden, das automatisch aktiviert wird.

ENTSORGUNGSHINWEISE

Dieses Gerät wurde in Übereinstimmung mit den geltenden Vorschriften entwickelt, getestet und hergestellt. Die europäische Richtlinie 2012/19/EC - Waste Electrical and Electronic Equipment (WEEE) - weist darauf hin, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Die Altgeräte müssen getrennt entsorgt werden, um die Rückgewinnungs- und Recyclingrate

enthaltenen Materialien zu optimieren und die Auswirkung auf Gesundheit und Umwelt zu verringern.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das Symbol abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

GEBRAUCHSHINWEISE

Tipps zur ordnungsgemäßen Verwendung, um die Umweltbelastung zu reduzieren:

Wenn Sie mit dem Kochen beginnen, schalten Sie die Dunstabzugshaube in Mindestgeschwindigkeit ein und lassen Sie sie auch nach Beendigung des Garvorgangs

einige Minuten lang eingeschaltet. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen an Rauch und Dampf und verwenden Sie die Booster-Funktion nur in extremen Fällen. Ersetzen Sie den/die Aktivkohlefilter bei Bedarf, um das Geruchsreduzierungssystem effizient zu halten. Um den Fettfilter in gutem Zustand zu halten, reinigen Sie ihn gegebenenfalls. Verwenden Sie den in diesem Handbuch angegebenen maximalen Durchmesser der Rohrleitung, um die Effizienz zu optimieren und Geräusche zu minimieren. Die Verwendung von Elektrokochfeldern mit Induktionstechnologie führt zu Energieeinsparungen sowie zu einer Verkürzung der Garzeiten: Zu diesem Zweck und zur Verringerung der Bildung von Kondenswasser empfehlen wir, eine für die Kochzonen des Kochfelds geeignete Leistungsstufe einzustellen, die ein leichtes Sieden, die für die Zubereitung erforderlich ist, ermöglicht.

Diese Dunstabzugshaube kann weder in Umluft- als auch in Abluftbetrieb umgestellt werden*.

Abluftbetrieb

Die Dämpfe werden durch eine am Flansch befestigten Rohrleitung ins Freie geleitet.

- HINWEIS! Das Abluftrohr wird in der Regel nicht mitgeliefert und muss bestellt werden. Der Durchmesser des Abluftrohrs muss möglicherweise dem Durchmesser des Verbindungsflanschs entsprechen.

- HINWEIS! Bei dieser Installation muss der Kohlefilter - bzw. die Kohlefilter - entfernt werden.

- Das Rohr der Dunstabzugshaube am Luftaustritt (Verbindungsflansch) an der Wand anbringen und dabei achten, dass die Rohrleitung dem Durchmesser des Flansches entspricht. Die Verwendung von Rohren und Luftaustritte mit geringerem Durchmesser führt zu einer Verringerung der Abluftleistung und einer drastischen Zunahme

der Geräuschentwicklung. Wir lehnen diesbezüglich jede Verantwortung ab.

• Ein möglichst kurzes Rohr verwenden. Bei waagerechten Abschnitten muss das Rohr eine leichte Neigung (ca. 10%) aufweisen, um die Luft besser nach außen zu befördern.
• Verwenden Sie eine Rohrleitung mit möglichst wenigen Rohrbögen (maximaler Biegeradius: ≤ 90°).
• Vermeiden Sie drastische Änderungen an der Rohrleitung.

Hinweis für Deutschland: Wird die

Dunstabzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiten.

Umluftbetrieb

(Für einige Produkte / Modelle kann es erforderlich sein, ein optionales Kit zu erwerben).

*WARNUNG! Es wird empfohlen, diese Installationsvariante NUR mit einem gasbetriebenen Kochfeld zu verwenden.

*WARNUNG! Bei dieser Installation erzielt die Antikondensat-Funktion möglicherweise KEINE zufriedenstellenden Ergebnisse!

Die angesaugte Luft wird entfettet und Kochgerüche werden entfernt, bevor sie wieder in den Raum abgegeben wird. Für den Umluftbetrieb, falls nicht vorhanden, muss ein zusätzliches Aktivkohle-Filtersystem installiert werden.

ELEKTROANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Dunstabzugshaube angegeben ist. Ist das Gerät mit einem Stecker ausgestattet, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Falls kein Stecker vorhanden (direkter Netzanschluss) bzw. der Stecker nicht zugänglich ist, ist ein

normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

WARNUNG! Überprüfen Sie immer, ob das Netzkabel richtig montiert ist, bevor Sie die Dunstabzugshaube wieder an das Stromnetz anschließen und den korrekten Betrieb überprüfen. Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet; wenn das Kabel beschädigt ist, wenden Sie sich an den technischen Kundendienst.

MONTAGE UND INSTALLATION

Bevor Sie mit der Installation beginnen:

• Überprüfen Sie, ob das gekaufte Produkt eine geeignete Größe für den ausgewählten Installationsbereich hat.
• Entfernen Sie den/die Aktivkohlefilter, falls vorhanden (siehe auch entsprechenden Abschnitt). Dieser/diese muss/müssen nur dann eingesetzt werden, wenn die Dunstabzugshaube in Umluftbetrieb verwendet wird.
• Stellen Sie sicher, dass sich im Gerät kein Begleitmaterial (aus Transportgründen) befindet (z.B. Umschläge mit Schrauben, Garantien usw.), das entfernt und gegebenenfalls zur Verwendung aufbewahrt werden muss.

WARNUNG! Schweres Produkt, die Handhabung und Installation der Dunstabzugshaube muss von mindestens zwei oder mehr Personen durchgeführt werden.

REINIGUNG UND WARTUNG

Verwenden Sie zur Reinigung NUR ein mit neutralen Flüssigwaschmitteln angefeuchtetes Tuch. VERWENDEN SIE KEIN WERKZEUG ODER ANDERE GEGENSTÄNDE ZUR REINIGUNG. Vermeiden Sie die Verwendung von Produkten, die Schleifmittel enthalten. KEIN ALKOHOL VERWENDEN!

Fettfilter

Sie halten die beim Kochen entstehenden Fettpartikel zurück. Die Filter müssen häufig von überschüssigen Flüssigkeiten oder bei jedem Kochen von Zubereitungen, die kochende Flüssigkeiten erfordern, geleert und auf jeden Fall mindestens einmal im Monat gereinigt werden (oder wenn das Anzeigesystem für die Filtersättigung - sofern im Besitz des Modells vorhanden - dies anzeigt), mit nicht aggressiven Reinigungsmitteln, manuell oder in der Spülmaschine bei niedrigen Temperaturen und im Kurzprogramm. Beim Spülen in der Spülmaschine können sich Metallfettfilter verfärben, ihre Filtereigenschaften ändern sich jedoch nicht.

Aktiv-Kohlefilter (nur Umluftbetrieb) \*WARNUNG! Es wird empfohlen, die Filterversion NUR mit einem gasbetriebenen Kochfeld zu verwenden.

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Kohlefilter muss alle zwei Monate (oder wenn die Filtersättigungsanzeige – falls vorhanden - die notwendige Reinigung meldet) ausgetauscht werden.

Lampenaustausch

Die Dunstabzugshaube ist mit einem auf LED-Technologie basierenden Beleuchtungssystem ausgestattet, das eine optimale Beleuchtung gewährleistet, die bis zu zehnmal länger dauert als bei herkömmlichen Lampen und erhebliche Energieeinsparungen ermöglicht. Für den Lampenaustausch wenden Sie sich bitte an den technischen Kundendienst.

Einbau der Haube

Die Haube muss von qualifiziertem Personal, von zwei oder mehr Personen (übermäßiges Gewicht) und mit der gesamten von den geltenden Vorschriften vorgeschriebenen persönlichen Schutzausrüstung installiert werden.

Befolgen Sie für die

Produktinstallationssequenzen die Abbildungen auf Seite 5 auf Seite 19.

Bedienung der Bedienelemente

Verwenden Sie eine höhere Geschwindigkeit (3.-4.), um bessere Ergebnisse in Bezug auf Antikondensation oder bei hohen Konzentrationen von Kochdämpfen und -dämpfen zu erzielen. Es empfiehlt sich, die Abzugshaube mindestens 5 Minuten vor Beginn des Garvorgangs laufen zu lassen und nach Ende des Garvorgangs mindestens 15 Minuten eingeschaltet zu lassen.

Schalttafel

A

B

C

D

E

A. (LICHT-Symbol) Haubenbeleuchtung ON/OFF-Taste (unabhängig vom Motorbetrieb). Wenn Sie ON drücken, leuchtet der Rand der Taste auf.

B. (Symbol -) Taste zum Verringern der Motordrehzahl. Bei jedem Drücken wird die Motordrehzahl verringert, indem die Kanten der Geschwindigkeitsanzeigetasten ausgeschaltet werden.

C. (Symbol I / 0) Betrieb EIN / AUS-Taste. Der Motor startet in der ersten Drehzahl und der Antikondensationswiderstand wird mit Strom versorgt. Beim Drücken leuchtet der Rand der Taste - auf. Wenn OFF gedrückt wird, stoppen der Motor und der Antikondensationswiderstand und alle Kanten der Tasten schalten sich aus, außer Taste A, wenn das Licht in der Position ON eingeschaltet ist.

D. +

Symbol

Geschwindigkeitserhöhungstaste, Geschwindigkeitsanzeige einstellen. Bei jedem Drücken erhöht sich die Geschwindigkeit des Motors, wodurch die Kanten der Tasten wie folgt beleuchtet werden: In der zweiten Geschwindigkeit leuchtet die Kante der C-Taste auf; in der dritten Geschwindigkeit leuchtet der Rand von Taste D. Die vierte Geschwindigkeit (intensiv) ist NUR zeitgesteuert und bleibt für etwa 7 Minuten aktiv mit intermittierendem Aufleuchten des Randes von Taste D, danach schaltet der Motor automatisch auf die dritte Geschwindigkeit um und die Beleuchtung erlischt der Rand von Knopf D kehrt zu fixiert zurück.

E. (Uhrsymbol) Timer-Taste. Einmal gedrückt, schaltet sie bei der ersten, zweiten und dritten Geschwindigkeit den Motor und die Stillstandsheizung nach etwa 15 Minuten Betrieb bei der eingestellten Geschwindigkeit ab. Sobald Sie die Randbeleuchtung der Taste zum Einstellen der Geschwindigkeit drücken, wird sie intermittierend sein.

Antikondensat-Funktion

Diese Dunstabzugshaube wurde entwickelt, um das Kondenswasser, das sich beim Kochen auf einem Elektroherd mit Induktionstechnologie bildet, zu minimieren. WARNUNG! Um die besten Ergebnisse zu erzielen, empfehlen wir, die Dunstabzugshaube im Abluftbetrieb (Kochdämpfe nach außen geleitet) mit einem Abluftrohr ∅ 150mm zu verwenden und mindestens ab der 3. Leistungsstufe. Wir empfehlen außerdem, die Dunstabzugshaube vor Zubereitungen mit kochenden Flüssigkeiten mindestens 10 Minuten auf Leistungsstufe 1 einzuschalten und nach Kochende mindestens 10 Minuten auf Leistungsstufe 3 laufen zu lassen. Abluftröhre mit kleinerem Durchmesser, mit nicht glatten Innenwänden, Querschnitten an der Rohrleitung oder Rohrbögen können die Leistung der Antikondensat-Funktion beeinträchtigen. Unter der Glasscheibe ist ein elektrischer Niederspannungswiderstand angeschlossen, der zu einer leichten Erwärmung im betroffenen Bereich führt. Der Widerstand schaltet sich beim Einschalten des Motors an. WARNUNG! Bei

Umgebungstemperaturen unter 20°C kann die Leistung der Antikondensat-Funktion beeinträchtigt werden.

Reinigung

Die Haube muss häufig außen und innen mit einem feuchten Tuch und neutralen, nicht scheuernden Reinigungsmitteln gereinigt werden. Die Glasfront kann mit üblichen glasspezifischen Produkten behandelt werden. AUFMERKSAMKEIT! Der durch eine Stahlabdeckung geschützte Kondenswasserwiderstand befindet sich im unteren hinteren Teil der Glasfrontplatte: Reinigen Sie den Teil vorsichtig nur mit einem mit Wasser befeuchteten Tuch. Um die Antikondensat-Funktion zu gewährleisten, empfehlen wir, die Fettfilter und den gesamten Innenteil der Dunstabzugshaube gründlich sauber zu halten. Beim Entfernen der Fettfilter (siehe Abb. 2A-2B), achten Sie während der Handhabung, die Filter waagerecht zu halten: so verhindern Sie, dass überschüssige Flüssigkeit austretet und auf das Kochfeld oder darunter liegende Gegenstände tropft.

Verwenden Sie zur Reinigung KEINEN Alkohol oder Produkte, die diesen enthalten.

Wir lehnen jede Verantwortung für Schäden ab, die durch Nichtbeachtung des Gemeldeten entstehen.
