| Caratteristiche | Dettagli |
|---|---|
| Tipo di cappa | Cappa a parete |
| Dimensioni (L x P x A) | 90 cm x 50 cm x 70 cm |
| Portata massima d\u0027aria | 800 m9/h |
| Livelli di potenza | 3 livelli di potenza + modalità intensiva |
| Filtrazione | Filtri a carbone e filtri metallici |
| Illuminazione | LED integrati |
| Livello di rumore | Max 65 dB |
| Installazione | Installazione a parete, necessita di un condotto di scarico |
| Manutenzione | Filtri lavabili in lavastoviglie, pulizia regolare consigliata |
| Sicurezza | Protezione da surriscaldamento, interruttore di sicurezza |
| Garanzia | 2 anni |
Domande frequenti - GHI9100BK Glem Gas
Domande degli utenti su GHI9100BK Glem Gas
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale GHI9100BK - Glem Gas e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GHI9100BK del marchio Glem Gas.
MANUALE UTENTE GHI9100BK Glem Gas
la buona cucina italiana
Hotte aspirante Mode d'emploi GHI9100BK/GHI9100IX
Contenu
RECHERCHER DES INFORMATIONS 3
CONSIGNES DE SECURITE 4
INTRODUCTION 6
LISTEDESCOMPOSANTS 7
INSTALLATION 9
FONCTIONNEMENT 12
REEMPLACEMENT DU FILTRÉ À CHARBON 13
REEMPLACEMENT DE L'AMPOULE 14
ENTRETIEN 14
INFORMATIONS SUPPLEMENTaires 15
PROTECTION DE L'ENVIRONNEMENT 17
CONSIGNES DE SECURITÉ

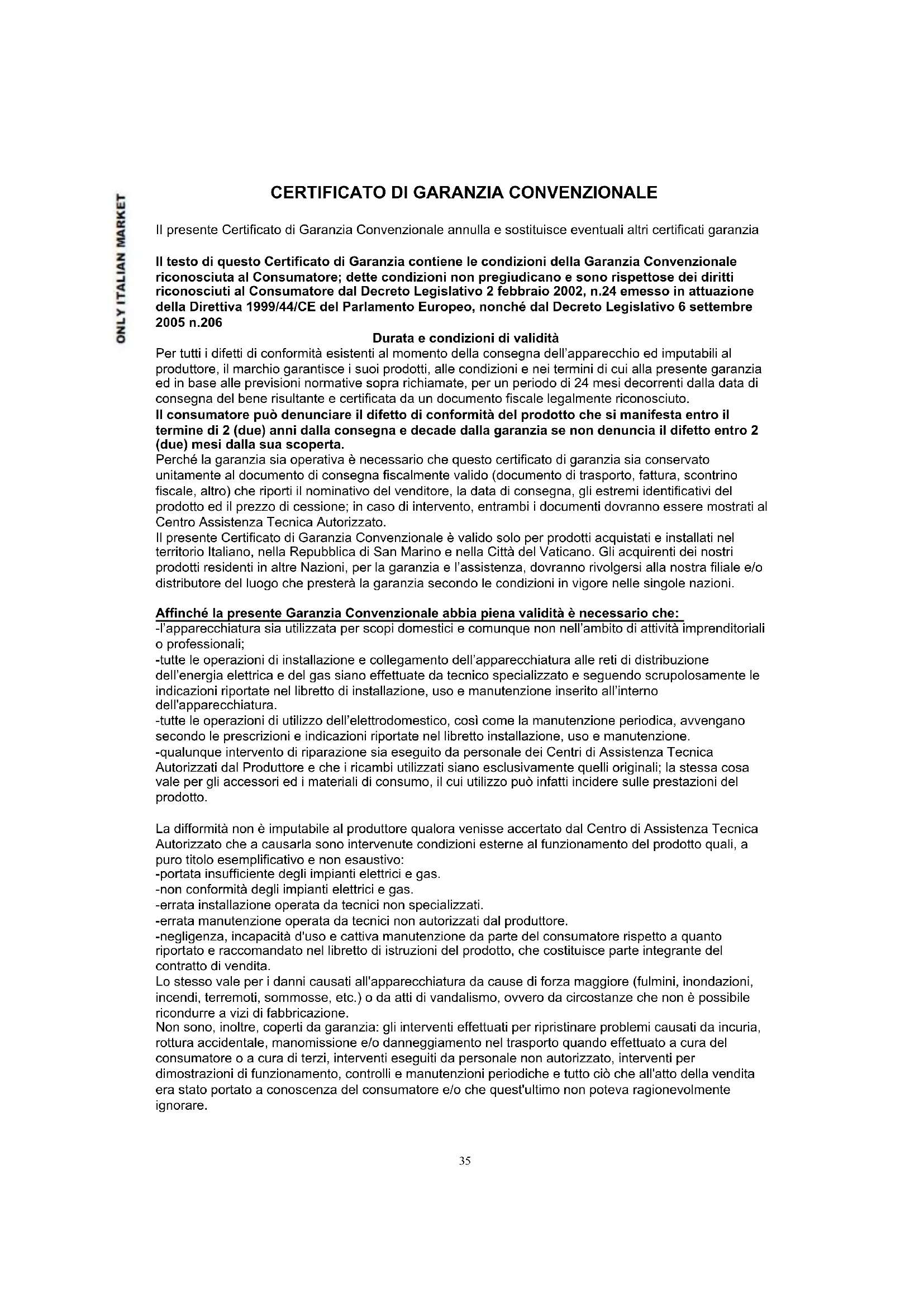

CERTIFICATO DI GARANZIA CONVENZIONALE
Il presente Certificato di Garanzia Convenzionale annulla e sostituisce eventuali altri certificati garanzia
Il testo di questo Certificato di Garanzia contiene le condizioni della Garanzia Convenzionale riconosciuta al Consumatore; dette condizioni non pregiudicano e sono rispettoe dei diritti riconosciuti al Consumatore dal Decreto Legislativo 2 febbraio 2002, n.24 emesso in attuazione della Direttiva 1999/44/CE del Parlamento Europeo, nonché dal Decreto Legislativo 6 settembre 2005 n.206
Durata e condizioni di validità
Per tutti i difetti di conformità esistenti al momento della segna dell'apparecchio ed imputabili al produttore, il marchio garantisce i loro prodotti, alle condizioni e nei termini di cui alla presente garanzia ed in base alle previsionsi normative sopra richiamate, per un periodo di 24 mesi decorrenti dalla data di consegna del bene risultante e certificata da un documento fiscale legally riconosciuto.
Il consumatore più denominciare il difetto di conformità del prodotto che si manifesta entro il termini di 2 (due) anni alla segna e decade alla garanzia se non denominca il difetto entro 2 (due) mesi alla sua scoperta.
Perché la garanzia sua operativa è necessario che questo certificato di garanzia sua conservato unitamente al documento di consegnata fiscalemente valido (documento di trasporto, fattura, scontrino fiscale, altri) che riporti il nominativo del venditore, la data di consegnata, gli estremi identificativi del prodotto ed il prezzo di cessione; in caso di intervento, entrambi i documenti dovranno essere migliorati al Centro Assistenza Tecnica Autorizzato.
Il presente Certificato di Garanzia Convenzionale è valido solo per prodotti acquistati e installati nel territorio Italiano, nella Repubblica di San Marino e nella Città del Vatican. Gli acquirenti dei nostri prodotti residenti in altre Nazioni, per la garanzia e l'assistenza, dovranno rivolgersi alla notre filiale e/o distributore del luogo che presterà la garanzia seconde le condizioni in vigore nelle singole nazioni.
Affinché la presente Garanzia Convenzionale abbia piena validità è necessario che:
-l'apparecchiatura sua utilizzata per scopi domestici e comunique non nell'ambito di attività imprenditoriali o professionali;
-tutte le operazioni di installmente e collegamento dell'apparecchiatura alle reti di distribuzione dell'energia elettrica e del gas siano effettuate da technique specializzato e seguito scruplosamente leindicazioni riportate nel libretto di installmente, uso e manutenzione inserto all'interno dell'apparecchiatura.
-tutte le operazioni di utilizzo dell'elettrodomestico,osi come la manutenzione periodica,avvengano secondo le prescrizioni eindicazioni riportate nel libretto installmente,uso e manutenzione.
-qualunque intervento di riparazione sua eseguito da personale dei Centri di Assistenza Tecnica Autorizzati dal Produttore e che i ricambi utilizzati siano esclusivamente quelli originali; la stessa casa vale per gli accessori ed i materiali di consumo, il cui utilizzo più infatti incidere sulle prestazioni del prodotto.
La diflformità non è imputabile al produttore qualora venisse accertato dal Centro di Assistenza Tecnica Autorizzato che a causarla sono intervenute condizioni esterne al funzionamento del prodotto quali, a puro titolo esemplificativo e non ESAustivo:
-portata insufficiente degli impianti elettrici e gas.
-non conformità degli impianti elettrici e gas.
-
errata installmente operata da tecnici non specializzati.
-
errata manutenzione operata da tecnici non autorizzati dal produttore.
-negligenza, incapacità d'uso e cattiva manutenzione da parte del consumatore rispetto a quanto riportato e raccommando nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita.
Lo stesso vale per i danni causati all'apparecchiatura da cause di forza maggiore (fulmini, inondazioni, incendi, terremoti, sommosse, etc.) o da atti di vandalismo, ovvero da circostanze che non è possibile ricondurre a vizi di fabbricazione.
Non sono, inoltre, coperti da garanzia: gli interventi effettuati per ripristinare problemi causati da incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto quando effettuato a cura del consumatore o a cura di terzi, interventi eseguiti da personale non autorizzato, interventi per dimostrazioni di funzionamento, controlli e manutenzioni periodiche e tutto ciò che all'atto della vendita era stato portato a conoscenza del consumatore e/o che quest'ultimo non poteva ragionevolmente注意事项。
Oggetti della Garanzia
Oalora nel periodo di durata della garanzia sua accertato e riconosciuto un difetto di conformità del bene imputabile ad azione od omissione del produttore, il consumatore potra richiedere di riparare il prodotto o di sostituiro nella spese in entrambi i casi.
Qualora il rimedio prescelto si oggettamente impossibile o, a giudizio del produttore, appaiaccessivamente oneroso rispetto all'altro, quest'ultimo valuterà daprima l'opportunità di riparare il bene, se possibile, qualora il costo delle riparazioni non risultasse sproportionato rispetto al valor del prodotto. Qualora il costo della riparazione risultasse sproportionato, il produttore provvedera a sostituire il bene.
Gli eventuali interventi di riparazione o eventuale sostituzione del prodotto, non estendono la durata della garanzia originaria che decorre sempre alla data di acquireo del primo bene acquistato.
Cosa non copre la Garanzia
Non sono coperti da garanzia tutti i componenti che dovessero manifestare un difetto di conformità a causa di:
- usura, negligenza, trascuratezza d'uso e cattiva manutenzione da parte del consumatore a causa del mancato rispetto di quanto riportato e raccomandato nei libretti installmente uso e manutenzione del prodotto.
-danni da trasporto, ovvero di circostanze che, comunique, non possono farsi risalire ad azione od omissione del produttore.
- errata installazione e/o allacciamentoagli impianti di alimentazione, nonché regolazioni previste dal libretto installazione uso e manutenzione in quanto le operazioni di installatione e/o allacciamentoagli impianti di alimentazione sono a carico dell'installatoreabilitato
Pertanto, nel caso in cui, su richiesta del Consumatore, sia effettuato un intervento tecnico da parte del personale dei Centri di Assistenza Tecnica Autorizzati in relazione a quanto sopra indicate, iosti dell'intervento e delle eventuali parti di ricambio saranno a totale carico del Consumatore.
Limitazioni della responsabilità del Produttore
Il marchio declina agli responsabilità per eventuali danni che possano derivare, in modo diretto o indiretto, a persona, cose ed animali per la mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni d'uso e concernenti specialmente le avvertenze in tema di installmente, uso e manutenzione dell'elettrodomestico.
GARANZIA - Informazioni supplementari
- Quando la garanzia e' valida?
La garanzia è valida nel momento in cui il cliente è in possesso della documentazione che attesta la data di acquisso, l'identificazione specifica e la tipologia del prodotto. L'utente è quindi tenuto a presentare al technique il documento fiscalemente valido (fattura, scontrino fiscale, documento di trasporto) che permetta di certificare la data di acquisto, la ragione sociale del rivenditore, il modello ed il prezzo di vendita del modello stesso. Terminato il periodo di validità della GARANZIA, gli interventi saranno da considerare a PAGAMENTO.
- Quali sono le competenze del rivenditore?
Mostrare le caratteristiche del prodotto al cliente, fornendagli spiegazioni esaurienti inerenti il suo funzionamento, in linea con quanto indicato nei cataloghi commerciali. Quando previsto dal contratto di compravendita, installare il prodotto secondo le procedure indicate sui libretti d'uso e manutenzione. L'installazione non è a carico del produttore. Consegnare al consumatore copia originale del documento fiscale, che attesti la data d'acquisto, la ragione sociale del rivenditore, il modello ed il costo del prodotto.
- Quali sono le competenze del Centro Assistenza Tecnica Autorizzato (CAT)?
Il technique ha il compito di ripristinare le funzionalità e conformità del prodotto, secondo quando indicate nelle condizioni di garanzia.
Il technique è il solo che ha la giusta competenza per stabilire il corretto funzionamento, o meno del prodotto e nel caso in cuiesso risulti irreparabile dovràpreventivamente confrontarsi con il Produzione che gli fornirà le istruzioni su come procedere. Il technique deve compilare il rapporto di assistenza (foglio di lavoro) in agli sua parte,indicando precisamente le proprie considerazioni circa l'esito della verifica e il consumatore dovrà firmare tale rapporto di assistenza.
Prestazioni a pagamento per prodotti in garanzia
- Quali sono gli interventi su apparecchi in garanzia non coperti alla medesima?
Sono a pagamento tutti gli interventi per i quali non è possible applicare le norme di garanzia ovvero:
-Interventi atti a illustrare il funzionamento del prodotto.
-Interventi legati all'installazione del prodotto e/o alla correndione di errate o incomplete installazioni e/o manutenzione operata da personale non autorizzato.
-Interventi per trasformazione gas da Metano a GPL (sostituzione ugelli, pulizia ugelli e regolazioni fuochi).
-Interventi per richiedere la verifica delle temperature esterne al prodotto.
-Interventi per reinserire tasti o manopole fuoriusciti per cause non dipendenti alla casa costrutrice.
-Interventi per danni che non influiscono sul funzionamento del prodotto.
-Interventi per danni estetici derivanti da cause esterne.
-Interventi per anni ad elementi decorativi, compresi graffiti, salti di smalto e possibili differenze di colorazione.
-Interventi per problematische causate da corpi estranei (rotture varie).
-Interventi per regolazioni varie (es.: regolazione coperchio, regolazione porta forno, regolazione portina grill, regolazione porta stipetto o porta del vano portabombola, ecc.).
-Interventi per riagganciare la porta del forno.
-Interventi per verifiche elettriche.
-Interventi eseguiti per un'errata installatione (tubo gas non stretto sufficientemente o spina mal collegata).
-Interventi derivanti alla mancata osservanza di tutte le prescrizioni e modalità d'uso indicate nell'apposto librettto di istruzioni.
-Interventi durante i quali non viene riscontrato il difetto indicate dal cliente.
-Interventi per danni causati all'apparecchiatura da agenti atmosserici (ossidazioni) e da forza maggiore (fulmini, inondazioni, terremoti, incendi e altri) o da atti di vandalismo.
-Interventi per un uso improprio e/o non domestico del prodotto (utilizzo in bar, ristorante, mensa, agriturismo o altro).
-Interventi necessari perché non è stata effettuata la manutenzione consigliata sull'apparecchio (ad esempio una corretta pulizia).
-Interventi per danni causati dall'utilizzo di prodotti per la pulizia contenti acidi, polveri abrasive, componenti aggressivi, ecc.
-Interventi per sbloccare o sostituire rubinetti gas a causa di ossidazioni derivanti da una cattiva pulizia e all'utilizzo di prodotti particolarmente dannosi non rimossi.
Per i casi sopra citati: sono da considerare a pagamento ancche le spese di trasporto, qualora fosse necessario provvedere al ritiro dell'elettrodomestico per interventi di laboratorioio.
Scadenza della Garanzia
Una volta scaduto il periodo di garanzia, i costi per eventuali interventi di riparazione saranno a carico del Consumatore.
La invitiamo a rivolgersi con fiducia alla nostra organizzazione di Centri Assistenza Tecnica Autorizzati dai quali potra ottenere Servizi di qualità e ricambi originali.
SERVIZIO ASSISTENZA CLIENTI
ANOMALIE EMALFUNZIONAMENTI: a chi rivolgersi?
Per qualsiasi necessità il Centro Assistenza Autorizzato è a Susa completinge disposizione per fornirLe i chiarimenti necessari qualora il Suo prodotto presenti anomale o mal funzionamenti. Prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel libretto installmentazione uso e manutenzione.
MODELLO DEL PRODOTTO: Dove si trova?
Gentile Consumatore, è indispensable che comunichi al Centro Assistenza Tecnica Autorizzato il modello del prodotto ed il numero di matricola che troverà direttamente sul prodotto (targhetto adesiva di colore argento) oppure sull'adesivo posto sul retro del libretto istruzioni dell'apparecchio. Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiando oltrutti i relativiosti.
Cappa Aspirante Manuale di Istruzioni GHI9100BK/GHI9100IX
Indices
INFORMAZIONI. 40
PRECAUZIONI DI SICUREZZA 41
INTRODUZIONE 43
LISTA COMPONENTI. 44
INSTALLAZIONE 46
FUNZIONAMENTO 49
SOSTITUZIONE DEL FILTRO CARBONE 50
SOSTITUZIONELAMPADINA. 51
MANUTENZIONE 51
INFORMAZIONI SUPPLEMENTARI. 52
TUTELA DELL'AMBIENTE 54
PRECAUZIONI DI SICUREZZA
Leggere attendamente esta guida prima di installare eutilizzare甚么 prodotto e conservarla per riferimenti futuri.
Per informazioni circa lo spazio necessario per l'installazione ed il montaggio del disposativo,fare riferimento alla sezione "INSTALLAZIONE".
Per dettagliate informazioni circa la sostituzione delle lampadine, consultare la sezione "SOSTITUZIONE LAMPADINA".
Per dettagliate informazioni circa le dimensioni ed il posizionamento dei supporti e sul collegamento del dispositivo in quello spazio, consultare la sezione "INSTALLAZIONE".
Per dettagliate informazioni circa le distance minime tra le diverse parti del dispositivo e la struttura circostante, consultare la sezione "INSTALLAZIONE".
Per dettagliate informazioni circa le dimensioni minime delle aperture di ventilazione e del loro corretto montaggio, consultare la sezione "INSTALLAZIONE".
Scollegare sempre l'alimentazione prima delle installazioni o ripararazioni, eanche per la sostituzione di una lampadina.
La cappa deve essere installata in conformità alle istruzioni di installmente e tutte le misure devono essere osservate.
L'intera installatione deve essere affidata ad una persona competente o ad un elettricista professionista.
Smaltire con cura i materiali di imballaggio. Essi sono pericolosi per i bambini. Verificare che i condotti non abbiano piegature superiori a 90 gradi. Ciò ridurrebbe l'efficienza della cappa.
Questa cappa aspirante è destinata esclusivamente all'uso domestico.
Non fiammare cibo sotto la cappa.
Non tentare di utilizzare la cappa da cucina senza filtri antigrasso o se i medesimi siano troppo pieni di grasso!
L'aria non dovrè essere scaricata in una canna fumaria utilizzata per scaricare fumi di apparecchi che bruciano gas o altri combustibili.
Non lasciare padelle incustodite durante l'uso in quanto grassi o oli surriscaldati potrebbero incendiarsi.
Non lasciare mai fiamme libero sotto la cappa.
Se la cappa è danneggiata, non tentare di usarla.
Se il cavo di alimentazione è danneggiato, delve essere sostituito dal produttore, dal suo centro assistenza o da persona analgamente qualificare per evitare pericoli.
Questo apparecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza seelli siano stati sottoposti a supervisione o struzione sull'uso dell'apparechio in modo sicuro e ne comprehendano i pericoli scaturenti. I bambini non devono giocare con l'apparechio. La pulizia e la manutenzione utente non devono essere eseguite da bambini sulla supervisione.
Monitorata i cui figli per assicurarti che non giochino con il dispositivo.
La spina deve essere facilemente accessibile dopo l'installazione. C'è una distanza minima tra la superficie di appoggio delle pentole sul piano cottura e la parte più bassa della cappa. (Quando la cappa da cucina è posizionata sopra un appearecchio a gas,但这a distanza deve essere di almeno 65 cm. Se le istruzioni di installazione per il piano cottura a gas specificano una distanza maggiore,但这a deve essere preso in considerazione.
Una corretta ventilazione della stanza deve essere garantita quando una cappa da cucina viene utilizzata contemporaneamente ad appearecchi cheutilizzano gas o altri carburanti.
Pulire periodicamente l'apparecchio utilizzato il metodo suggerito nel capitolo MANUTENZIONE.
Esiste il rischio di incendio se la pulizia non viene eseguita secondo le istruzioni.
Lenormerelativallo scarico dell'aria devono essere rissettate.
Pulire ilhetto antigrasso agli mese per evitare incendi.
Il filtro carbone intrappola gli odori e deve essere sostituito almeno una volta all'anno a seconda della frequenza d'uso della cappa.
ATTENZIONE: Le parti accessibili di quello apparecchio possono surriscaldarsi quando sono utilizzate con apparecchi di cottura.
Affinché l'estrazione dell'aria si piu efficiente possibile, utilizzare un condotto diritto o con un minimo di piegature.Numero di tecnici consigliati per l'installazione: da 2 a 3. Utilizzato tasselli e viti a parete adeguati sulla parete in cui delve essere installata la cappa. Chiedere a un installatore o techniciano qualificato di selezionare i tasselli e le viti adequate. In un clima freddo, si consiglia di installare una valvola di ritegno aggiuntiva per ridurre al minimo il ritorno di aria fredda, nonché una barriera termica non metallica per ridurre al minimo il trasferimento di calore per conduczione verso l'esterno. La valvola deve essere installata sul lato della barriera termica dove l'aria è fredda.
Inoltre la barriera termica deve essere installata il più vicino possibile al punto in cui il condotto entra nella parte riscaldata dell'edificio.
PER RIDURRE I PERICOLI DI INCENDIO, UTILIZZARE SOLO CONDOTTI METALLICI.
Installare esta cappa in conformità con tutti i requisiti specificati.
Per ridurre il rischio di incendio ed estrarre efficamente l'aria, assicurarsi che il condotto di scarico sia rivolto verso l'esterno.
La bocca di estrazione non deve essere aperta su uno spazio tra due pareti, soffitti, soffitte, spazi ridotti o garage.

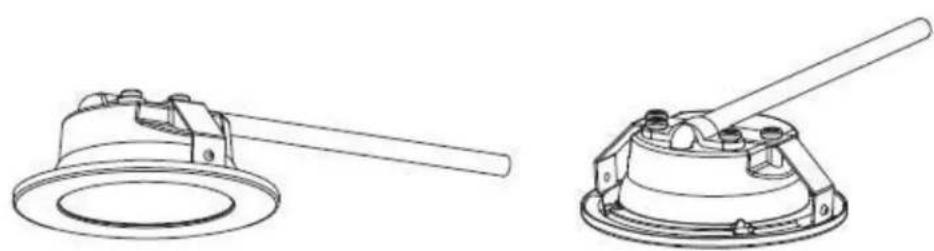

- Il codice IT cos D per questa lampada è DSR-1.5/65-S-64.
LISTA COMPONENTI

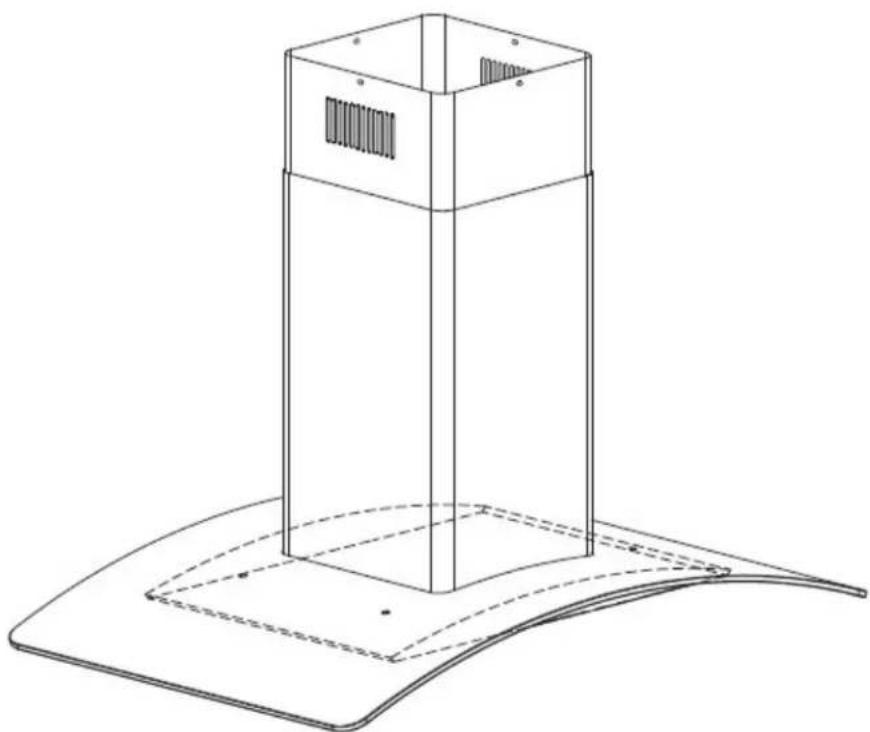

Presentazione
Grazie per aver scelto esta cappa. Questo manuale d'uso è progettato per fornire tutte le istruzioni necessarie per l'installazione, il funzionamento e la manutenzione di questo appearecchio.
Per un correto funzionamento e sicurezza dell'unità, leggere attendamente questo manuale di istruzioni prima dell'infallazione e dell'uso.
Avvertenza: la mancata installmente delle viti o del dispositivo di fissaggio secondo queste istruzioni cui lo comportare rischi elettrici.
PARTI FORNITE
| Descrizione Disegno | Q.TA(pz/set) | |
| Cappa | 1 | |
| Supporto sospeso | 1 | |
| Canna fumaria esterna | 1 | |
| Canna fumaria interna | 1 | |
| Gancio | 1 | |
| Ferri ad angolo | 8 | |
| Tassello | 12 | |
| Vite(φ6*60mm) | 8 | |
| Vite(ST6*40mm) | 12 | |
| Vite(ST4×8mm) | 4 | |
| Rondella(φ4*12*1mm) | 26 | |
| M4 dato | 26 | |
| Vite(ST4×10mm) | 42 | |
| Aletta-V (150) | 1 paio | |
| Adattatore | 1 | |
| Filtro a carbone | 1 | |
| Supporto sospeso | 1 |
INSTALLAZIONE (SCARICO ESTERNO)
Se hai una presa verso l'esterno, la tua cappa da cucina può essere collegata come nella figura di quello per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile o materiale non infiammabile con un diametro interno di 120/150mm)
- Prima dell'installazione, spegnere l'unità e scollegarla alla presa.
- La cappa aspirante deve essere posizionata ad una distanza di 65 75cm alla superficie di cottura per ottenere i migliorori risultati. Vedi Fig 1.
Pic 1
-

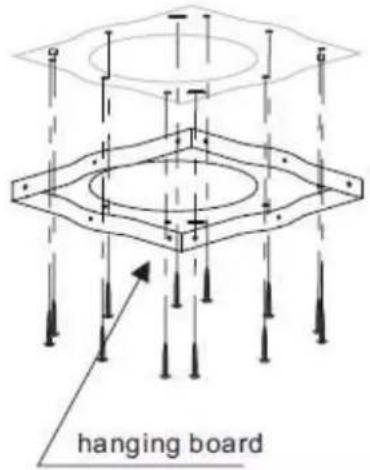

Il soffitto deve sostortare un peso di almeno 120kg e lo spessore del soffitto deve essere ≥ 30 MM, vedi Fig. 2, praticare un foro rotondo 1*170 mm nel soffitto.
-
A seconda del supporto sospeso, praticare 12 fori nel soffitto, vedi Fig. 2, verranno
utilizzate 12 viti grandi piane ST640mm per fissare il supporto sospeso sul soffitto, quindi 8 viti M410 e dadi M4 con rondelle verranno utilizzati per collegare il ferro angolare nel supporto sospeso.

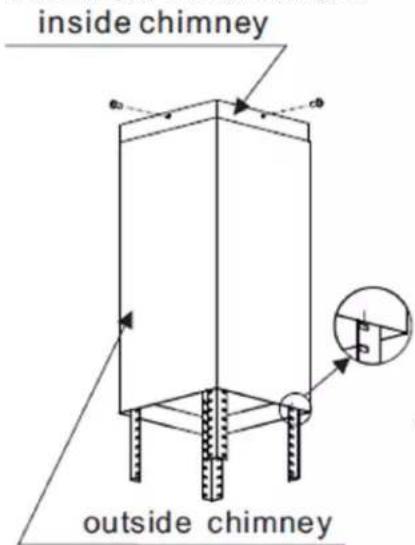

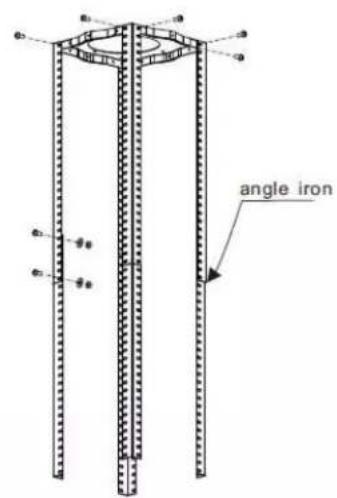

- Vedi Fig. 1, calculata la lunghezza del ferro ad angolo, verranno utilizzate viti piane granità tipo M4*10 con dadi M4 con rondella per collegare i ferri ad angolo ad altri ferri ad angolo (la lunghezza di sovrapposizione del ferro ad angolo non può essere inferiore a 100 MM) vedi Fig. 3.
Pic 2
Pic 3

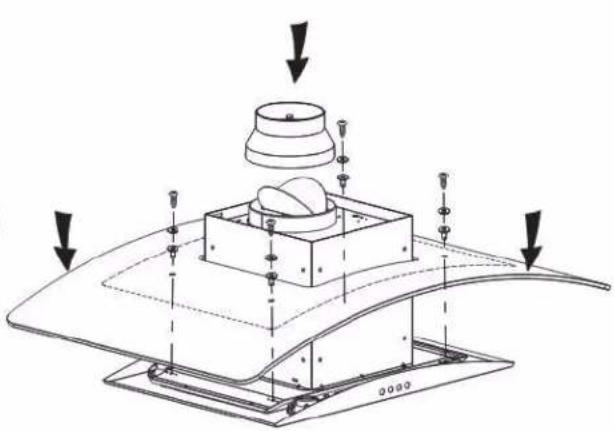

- Un numero di 4 viti piane grandi ST4*8 verranno utilizzate per collegare la canna fumaria interna al supporto sospeso, quando insere la canna fumaria esterna; per l'installazione successiva e per montare la canna fumaria esterna verranno utilizzati due ganci, vedi Fig. 4.
- Montare l'alletta a V sull'uscita, quindi insertire il convertitore sull'uscita, vedere la figura 5.
- Regolare le 4 viti per vetro per verificare che il vetro e il corpo della cappa aspirante sono ben collegati e fissi, vedi Fig. 5.
Pic 4
Pic 5

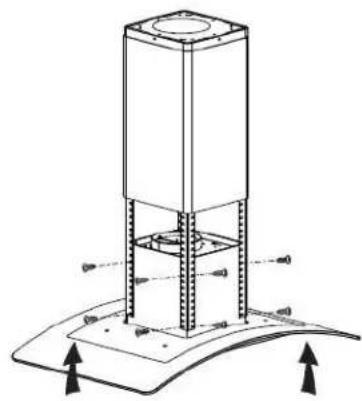

- Sollevare la cappa, verranno utilizzate viti piane grandi M4*10 in numero di 16 pezzi per collegare il corpo della cappa al ferro ad angolo, vedi Fig. 6.
- Dopo aver verificato che tutto sia aosto, sganciare la canna fumaria esterna facendola scorrere verso il basso, e l'installazione sare terminate, vedi Fig. 7.
Pic 6
Pic 7

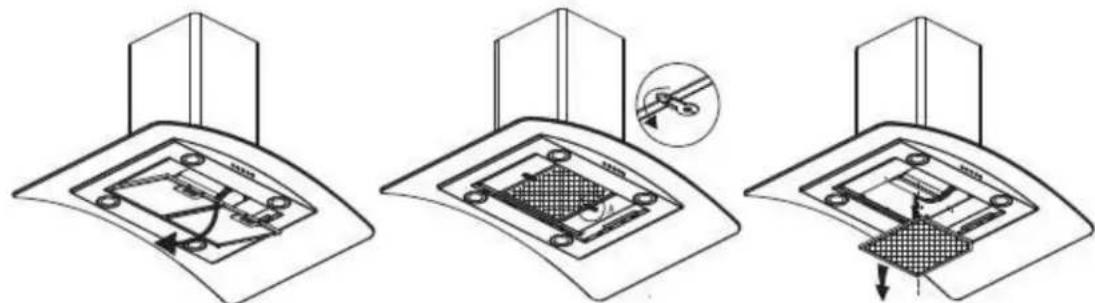

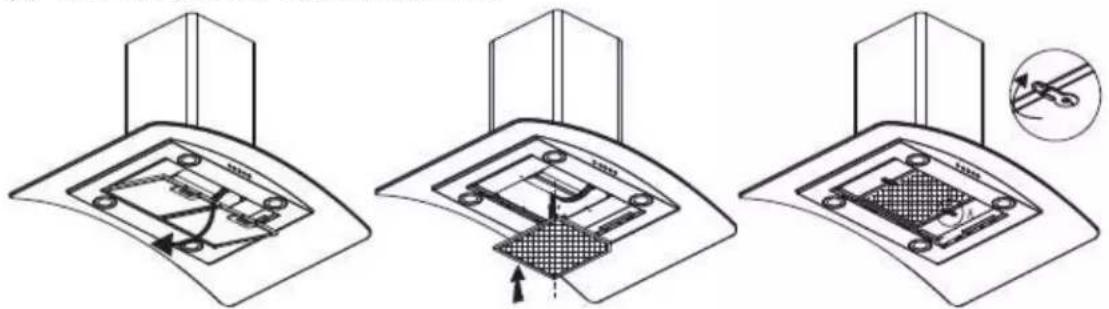

Installazione del filtro a carbone:
(1) Rimuovere il filtro di alluminio.
(2) Inserire il filtro a carbone nel foro rettangolare, fissandolo sul motore.
(3) Dopo aver inserto il bordo anteriore del filtro a carbone nella fessura sulla cappa aspirante, abbassare il bordo posteriore del filtro a carbone, fino a quando non scatta nella posizione della parte posteriore del foro rettangolare. Sollevare le due piastre di bloccaggio di fissaggio, fino a quando non sono perpendiculari al filtrato carbone.
(4) Posizione di nuovo il filtro di alluminio.
Nota:

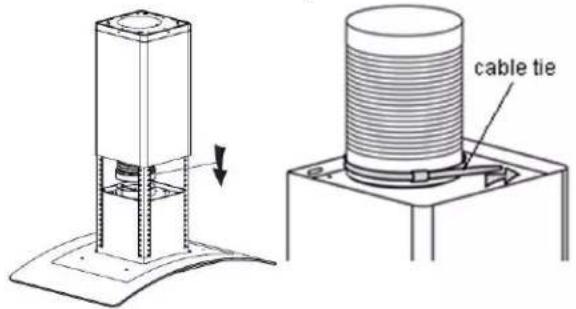

Se necessario, installare il tubo di espansione sulla cappa. Fissare il tubo di espansione con una fascetta (il tubo di espansione e la fascetta sono optionali e non forniti con il prodotto).
FUNZIONAMENTO
Sono disponibili cinque pulsanti: (Basso), (Medio), (Alto), (Lampada), (Alimentazione). Vedi l'imagine sopra.
-
Accensione: Dopo il collegamento all'alimentazione, la spia si accenderà, tutte le uscite si chiuderanno e la cappa entrera in modalità standby. L'indicatore luminoso si spegne automaticamente dopo aver ricordato che non è in funzionamento.
-
Pulsante di accensione :
2.1 premere una volta il pulsante di accensione la sua spia si accenderà, la cappa funziona a bassa velocità. La spia di bassa velocità sare assa. Premere di nuovo il pulsante di accensione per chiuderlo e la sua spia si spegnerà. Tutte le funzioni della cappa verranno arrestate, la cappa entrera in modalità di attesa. I passaggi precedenti sono essere esguiti ripetutamente con le stesse modalità.
2.2 I pulsanti di velocità e il pulsante della lampada posso sono funzioni separatamente e non controllati dal pulsante di accensione. Quando viene premuto un pulsante di una determinata funzione, la cappa funziona dello stato di quella funzione. Premere il pulsante di accensione in qualsiasi stato, la cappa sera spenta nella sua funzione.
- Pulsante lampadina
Premere il pulsante della lampada una volta; le luci si accenderanno. La spia del pulsante della lampada e del pulsante di accensione si accendono. Premere di nuovo il tasting lampada per spegnere le luci. La spia del pulsante della lampada e del pulsante di accensione si spegneranno.
- Pulsante velocità: (Ato), (Medio), (Basso)
4.1 Premere una volta il pulsante (Alto), il motore funziona ad alta velocità, la spia del pulsante alto e il pulsante di accensione si illuminano. Premere di nuovo il pulsante alto e il motore si arresterà. La spia del pulsante alto e del pulsante di accensione si spegne. I passaggi precedenti possono essere seguiti ripetutamente con le stesse modalità.
4.2 Premere una volta il pulsante (Medio), il motore funziona a velocità media, la spia del pulsante medio e il pulsante di accensione si illumineranno. Premere di nuovo il
pulsante medio e il motore si arresterà. La spia del pulsante medio e del pulsante di accensione si spegneranno. I passaggi precedenti sono essere eseguiti ripetutamente con le stesse modalità.
4.3 Premere una volta il pulsante (basso), il motore gira a bassa velocità, la spia del pulsante basso e il pulsante di accensione lampeggeranno. Premere di nuovo il pulsante basso e il motore si arresterà. La spia del pulsante basso e del pulsante di accensione si spegneranno. I passaggi precedenti sono essere eseguiti ripetutamente con le stesse modalità.
4.4 Dopo che la cappa funzione ad alla velocità per 7 minuti ininterrottamente, il motore passa automaticamente alla velocità media.
4.5 Le velocità Bassa, media e alta non sono funzionare contemporaneamente. Quando la cappa è ad alta velocità, premere a bassa velocità, si trasformerà immediatamente in bassa velocità; quando è a bassa velocità, premere la velocità media, passera immediatamente alla velocità media e così via.
SOSTITUZIONE DEL FILTRO CARBONE
Il filtro a carbone attivo può essere utilizzato per intrappolare gli odori. Normalmente il filtrato a carbone attivo deve essere sostituito anni 3-6 mesi in base alle proprie abitudini di cottura. La procedura di INSTALLazione del nuovo filtrato a carbone attivo è la segunte:
(1) Rimuovere il filtro di alluminio.
(2) Seguendo la freccia, ruotare le piastre di bloccaggio del carbone attivo su entrambi i lati nella posizione parallela del filtrlo al carbone, e quando rimuovere il carbone attivo.
- Eseguire la procedura inversa per disinstallare il filtro al carbone
NOTE:
- Accertarsi che ilhetto sia bloccato in modo sicuro. Altrimenti, potrebbe allentarsi e causare pericolò.
- Quando un filtro a carbone attivo è collegato, la potenza di aspirazione verrà ridotta.
SOSTITUZIONELAMPADINA:
Rimuovere il filtro antigrasso.
Utilizzare uno strumento o una mano per premere verso l'interno il fermo a molla in entrambi i lati della luce a LED fino a quando la luce non sia estratta fuori, videere la figura 1. Quindi estrarre leggermente il cavo di collegamento della luce e smontare il terminale del cavo di collegamento della luce. Vedi foto 2.
Eseguire la procedura inversa per reinstallare la luce.
- Il codice ILCOS D per questa lampada è: DSR-1.5/65-S-64
- Moduli LED - Lampada rotonda
-Potenza massima: 2× 1.5W
Tension: DC 12V
Dimensioni:
Pic 1
Pic 2
MANUTENZIONE
Prima di pulire, spegnere l'unità e scollegare l'apparecchio.
I. Pulizia regolare
Utilizzare un panno morbido inumidito con acqua leggermente insaponata tiepida o detergente per la pulizia della casa. Non utilizzato mai tamponi metallici, materiale chimico, abrasivo o spazzola rigida per pulire l'unità.
II. Pulizia Mensile perhetto antigrasso metallico
ESSENZIALE: pulire il filtro ogni mese può prevenire qualsiasi rischio di incendio.
Il filtro raccoglie grasso, fumo e polvere ... quindiesso potraveveffetti direttamente sull'efficienza della cappa. Se non pulito, i residui di grasso (potenzialmente inflammabili) si satureranno sul filtrto. Pulirlo con un detergente per la pulizia della casa.
| Simbolo Valore Unità | ||
| Riferimento | GHI9100IX/GHI9100 BK | |
| Identificazione del Modello | SY-3388CI IS-E2-C97-L14-900 | |
| Consumo Annuo di Energia | AEC \( _{hood} \) 28,2 kWh/a | |
| Fattore Aumento Tempo | f 0,6 | |
| Classe di Efficienza Energetica | Classe | A++ |
| Indice di Efficienza Energetica | EEI \( _{hood} \) 36,7 | |
| Efficienza Fluidodinamica | FDE \( _{hood} \) 38,2 | |
| Pressione dell'aria misurata al miglior punto di efficienza | P \( _{BEP} \) 471 | Pa |
| Portata d'aria misurata alla massima efficienza | Q \( _{BEP} \) 305,3 m | \( ^3/h \) |
| Potenza elettrica misurata assorbita alla massima efficienza | W \( _{BEP} \) 104,7 W | |
| Classe di Efficienza Fluidodinamica | Classe A | |
| Potenza nominale del sistema di illuminazione | \( W_L \) | 7,2 |
| Efficienza Luminosa | LE \( _{hood} \) | 34,2 |
| Classe di Efficienza Luminosa | A | |
| Illuminazione media del sistema di illuminazione sul piano cottura | E \( _{middle} \) | 246 lux |
| Efficienza di Filtraggio Grasso | GFE \( _{hood} \) 78,1 | |
| Classe di Efficienza di Filtraggio Grasso (cappa GFE) | Classe C |
| Flusso d'aria nel punto di lavoro | Impostazione maggiore:686 Impostazione minore: 205 | \( {\mathrm{m}}^{3}/\mathrm{h} \) | |
| Flusso d'aria Massimo Q | max 480 | m | \( {}^{3}/\mathrm{h} \) |
| Flusso d'aria in modalità intensiva ('boost') | 721 m | \( {}^{3}/\mathrm{h} \) | |
| Emissione di rumore alla massima velocità in uso normale | LwA 74 dB | ||
| Emissione di rumore alla velocità minima in uso normale | LwA 59 dB | ||
| Consumo energetico misurato in modalità off | Po 0,45 W | ||
| Consumo energetico misurato in modalità standby | \( {\mathrm{P}}_{\mathrm{S}} - \mathrm{W} \) |
Il metod di misurazione e calcolo della tabella sopra è stato effettuato in conformità al regolamento (UE) n. 65/2014 e 66/2014 della Commissione.
Note:
Quanto segue在哪来 ridurre l'impatto ambientale totale (ad es. Consumo di energia) del processo di cottura.
(9) Installare la cappa aspirante in un luogo adeguato in cui vi sia una efficiente ventilazione.
(10) Pulire regolarmente la cappa per non ostruire le vie di aerazione.
(11) Ricordarsi di spegnere la luce della cappa dopo il suo impiego.
(12) Ricordarsi di spegnere la cappa dopo il suo impiego.
Informazioni per lo smantellamento
Non smontare l'apparecchio in un modo diverso da quello migliorato nel manuale d'uso. L'apparecchio non può essere smontato dall'utente. Alla fine della vita, l'apparecchio non deve essere smaltito insieme ai rifiuti domestici. Verificare con l'Autorità Locale o con il responsable per le raccomandazioni sul riciclaggio.
TUTELA DELL'AMBIENTE:
Questo prodotto è contrassegnato dal symbolo sullo smistamento selettivo delle apparecchiature elettroniche di scarto. Ciò significica che questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma deve essere supportato da un sistema di raccolta differenziata ai della Direttiva 2012/19/CE. Sarà quindi riciclato o smantellato per re al minimo gli impatti sull'ambiente, i prodotti elettrici ed elettronici potenzialmente pericolosi per l'ambiente e la salute umana a causa presenza di sostanze pericolose.
Per ulteriori informazioni, si prega di contattare le autorità locali o regionali.
Smaltimento ecologico! Puoi dare il loro aiuto alla protezione dell'ambiente! Ricordarsi di rispettoare le normative locali: consegnare le apparecchiature elettriche non funzionanti a un centro di smaltimento rifiuti adeguato. Il materiale di imballaggio è riciclabile. Smaltire l'imballaggio in modo ecologico e renderlo disponibile per il servizio di raccolta del materiale riciclabile.

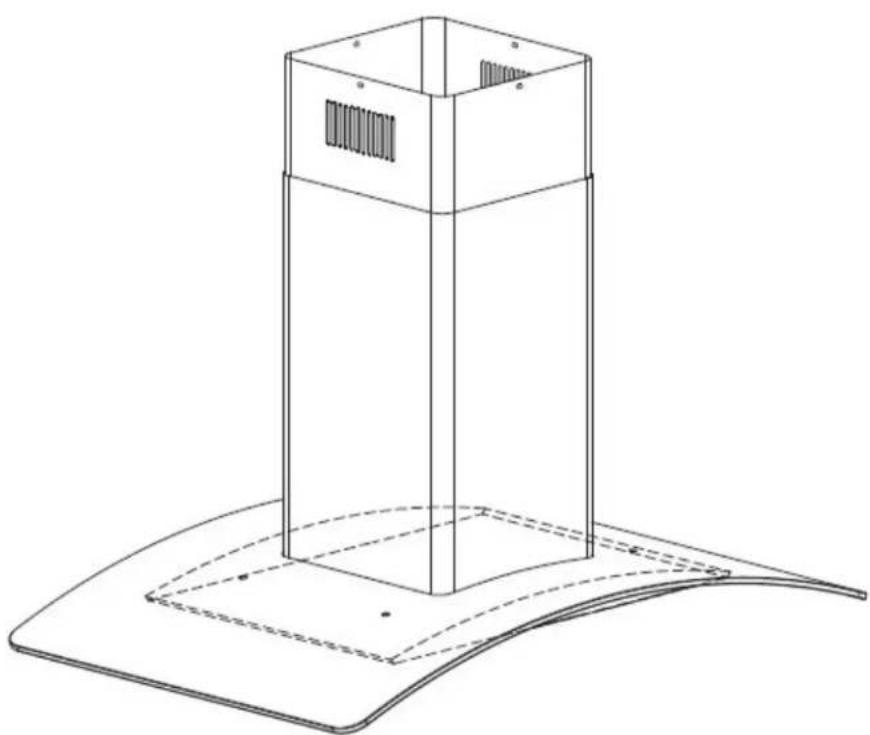

Cooker Hood Instruction Manual GHI910BK/GHI910IX
Content
FINDINFORMATIONS. 56
SAFETY PRECAUTIONS 57
INTRODUCTION 59
COMPONENT LIST 60
INSTALLATION 62
OPERATION 65
REPLACING THE CHARCOAL FILTER 66
REPLACING THE BULB. 66
MAINTENANCE 67
ADDITIONAL INFORMATION 67
ENVIRONMENTAL PROTECTION 70
