Caratteristiche tecniche	Volante da corsa con force feedback, diametro di 28 cm, 12 pulsanti di azione, 2 palette per il cambio, pedali regolabili.
Compatibilite0	Compatibile con Xbox One, Xbox Series X|S e PC.
Utilizzo	Ideale per giochi di corse su console e PC, offre unb4esperienza immersiva grazie al force feedback.
Manutenzione	Pulire regolarmente con un panno morbido, evitare lb4esposizione allb4umidite0, controllare le connessioni.
Sicurezza	Non utilizzare in ambienti umidi, tenere lontano da fonti di calore, non forzare i pulsanti.
Informazioni generali	Prodotto progettato per appassionati di simulazione di corse, garanzia del produttore di 2 anni.

Domande frequenti - TMX Pro THRUSTMASTER

Come collegare il mio controller THRUSTMASTER TMX Pro al PC?

Per collegare il controller THRUSTMASTER TMX Pro al PC, collegare il cavo USB fornito a una porta USB disponibile del computer. Il controller dovrebbe essere riconosciuto automaticamente dal sistema.

Perche9 il mio controller non funziona con alcuni giochi?

Assicurarsi che i giochi a cui si tenta di giocare siano compatibili con il controller THRUSTMASTER TMX Pro. Verificare anche le impostazioni di configurazione dei controlli nel gioco.

Come calibrare il mio controller THRUSTMASTER TMX Pro?

Per calibrare il controller, andare nel pannello di controllo del PC, selezionare 'Dispositivi e stampanti', fare clic con il tasto destro sul controller e scegliere 'Impostazioni controller'. Seguire le istruzioni per calibrare.

Il mio controller vibra durante il gioco?

Il controller THRUSTMASTER TMX Pro e8 dotato di funzione vibrazione. Assicurarsi che la funzione vibrazione sia attivata nelle impostazioni del gioco per percepire gli effetti.

Cosa fare se il mio controller non risponde?

Se il controller non risponde, provare a scollegarlo e ricollegarlo. c8 possibile anche riavviare il PC o verificare che i driver siano aggiornati.

Come regolare la sensibilite0 dei pedali?

La sensibilite0 dei pedali puf2 essere regolata nel software di configurazione del controller o direttamente nelle impostazioni del gioco. Consultare il manuale db4uso per maggiori dettagli.

Posso usare il mio controller THRUSTMASTER TMX Pro su una console?

Il controller THRUSTMASTER TMX Pro e8 progettato principalmente per PC e Xbox. Assicurarsi che sia compatibile con la propria console prima di utilizzarlo.

Come aggiornare il firmware del mio controller?

Per aggiornare il firmware del controller, scaricare il software di aggiornamento dal sito ufficiale di Thrustmaster e seguire le istruzioni fornite.

Cosa fare se i pulsanti del mio controller non rispondono correttamente?

Se i pulsanti non rispondono, provare a pulirli delicatamente. Se il problema persiste, considerare di contattare lb4assistenza tecnica di Thrustmaster.

Dove posso trovare il manuale db4uso del controller?

Il manuale db4uso del controller THRUSTMASTER TMX Pro e8 disponibile per il download sul sito ufficiale di Thrustmaster nella sezione Supporto.

MANUALE UTENTE TMX Pro THRUSTMASTER

Per far sì che il tuo TMX Force Feedback funzioni correttamente con i giochi per Xbox One e PC, potrebbe rendersi necessario installare gli aggiornamenti automatici dei giochi (disponibili nel momento in cui il tuo sistema (Xbox One o PC) viene collegato a internet).

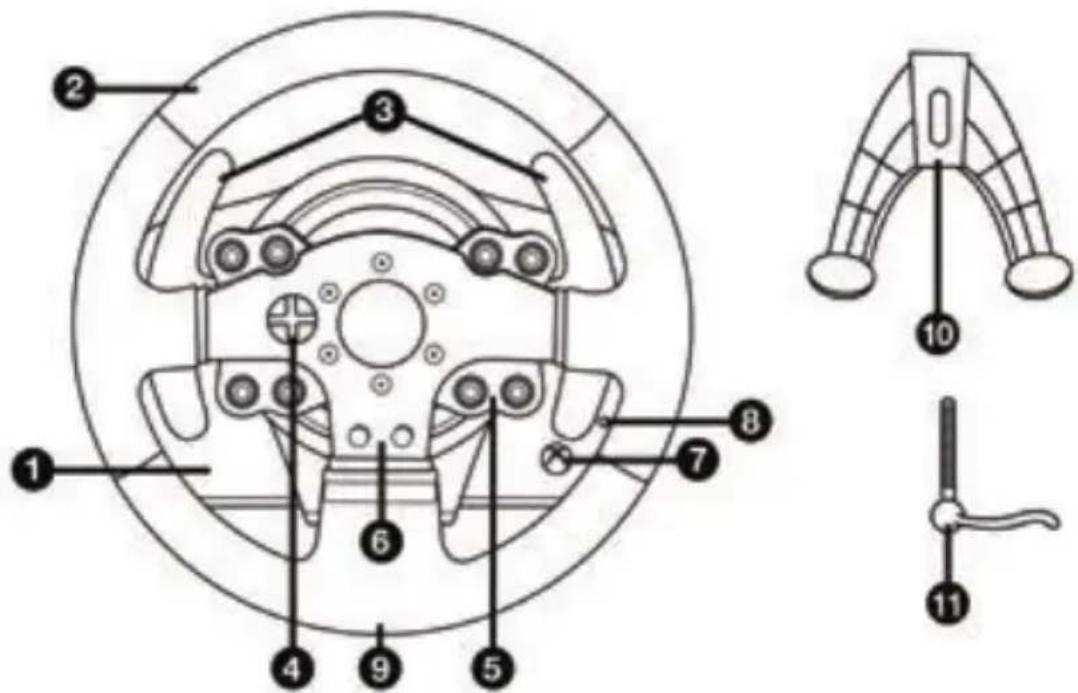

CARATTERISTICHE TECNICHE

1 Base TMX
2 Volante
3 2 leve del cambio sequenziali (Up e Down)
4 D-Pad multidirezionale
5 Pulsanti azione
6 Pulsanti azione

7 Pulsante Xbox Guide + Led bianco
8 Pulsante MODE + led Rosso/Verde
9 Ampio foro filettato (per sistema di aggancio e vite di fissaggio)
10 Sistema di aggancio
11 Vite di fissaggio in metallo

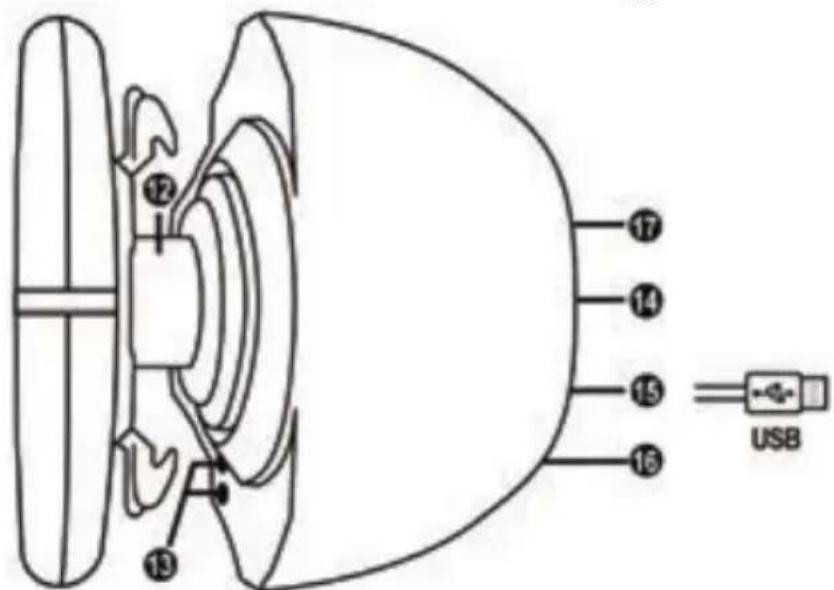

17 14 15 16 USB

12 Asse dello sterzo
13 Pulsante Xbox Guide + Led bianco
14 Cavo di alimentazione o connettore di alimentazione (varia da una nazione all'altra)

15 Cavo USB e connettore del volante
16 Connettore per cambio (cambio venduto separatamente)
17 Connettore pedaliera

ATTENZIONE

Prima di utilizzare questo prodotto, ti invitiamo a leggere con attenzione il presente documento e a conservare quest'ultimo in caso avessi bisogno di consultarlo nuovamente.

Attenzione – Shock elettrico

* Conserva questo prodotto in un luogo asciutto e non esporlo alla polvere o alla luce del sole.
* Non torcere e non tirare i connettori e i cavi.
* Non versare liquidi sul prodotto o sui relativi connettori.
* Non cortocircuitare il prodotto.
* Non smontare questo prodotto; non gettarlo nel fuoco e non esporlo alle alte temperature.
* Non usare un altro cavo di alimentazione oltre a quello fornito assieme al tuo volante.
* Non utilizzare il cavo di alimentazione qualora quest'ultimo o i connettori dovessero risultare danneggiati, divisi o rotti.
* Assicurati che il cavo di alimentazione si ben inserito in una presa di corrente e correttamente connesso al connettore presente nella parte posteriore della base del volante.
* Non aprire il volante: all'interno non vi sono componenti utili all'utente. Qualunque riparazione dovrà essere effettuata dal produttore, da un suo rappresentante autorizzato o da un tecnico qualificato.
* Usa unicamente sistemi di fissaggio/ accessori indicati dal produttore.
* Qualora il volante non dovesse funzionare correttamente (se dovesse generare un qualunque suono inusuale, calore o odori), smetti immediatamente di utilizzarlo, scollega il cavo di alimentazione dal relativo connettore e scollega tutti gli altri cavi.
* Se pensi di non dover utilizzare il volante per un lungo periodo di tempo, scollega l'alimentatore dalla presa di corrente.
* Utilizza unicamente l'alimentatore fornito assieme al tuo volante (in caso di una sorgente di alimentazione esterna).
* La presa elettrica deve trovarsi nei pressi delle apparecchiature e deve risultare facilmente accessibile.

Prese d'aria

Accertati di non ostruire nessuna delle prese d'aria presenti nella base del volante. per una ventilazione ottimale, attieniti alle seguenti indicazioni:

* Colloca la base ad almeno 10cm di distanza dal muro.
* Non collocare la base in uno spazio angusto.
* Non coprire la base.
* Non lasciare che la polvere penetri nella prese d'aria.

Per motivi di sicurezza, non utilizzare mai la pedaliera a piedi nudi o indossando solamente i calzini.

THRUSTMASTER® DECLINA OGNI RESPONSABILITÀ IN CASO DI INFORTUNI DERIVANTI DALL'USO DELLA PEDALIERA SENZA SCARPE.

Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti

Giocare con un volante force-feedback potrebbe causare dolori muscolari o articolari. Per evitare qualsiasi problema:

* Evita di giocare per lunghi periodi di tempo.
* Prenditi 10-15 minuti di pausa per ogni ora di gioco.
* Qualora dovessi avvertire fatica o dolore a mani, polsi, braccia, piedi o gambe, smetti di giocare e riposati per alcune ore prima di ricominciare a giocare.

Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti (seguito)

* Qualora i sintomi o il dolore sopradscritti dovessero persistere anche quando ricominci a giocare, smetti di giocare e consulta il tuo medico.
* Tenere lontano dalla portata dei bambini.
* Nei giochi, mantieni sempre le mani sul volante in posizione corretta, senza mai lasciarlo andare completamente.
* Mentre giochi, non infilare mai le tue mani o le tue dita sotto ai pedali o in una qualunque posizione nei pressi della pedaliera.
* Durante la calibrazione e mentre giochi, non infilare mai la tua mano o il tuo braccio attraverso le aperture del volante.
* Assicurati che la base del volante sia ben fissata, così come indicato dalle istruzioni nel presente manuale.

PRODOTTO PESANTE

14+

Prodotto maneggiabile solo da utenti con un'età minima di 14 anni

7kg

Fai attenzione a non far cadere il prodotto addosso a te o a chiunque altro!

SEMPRE

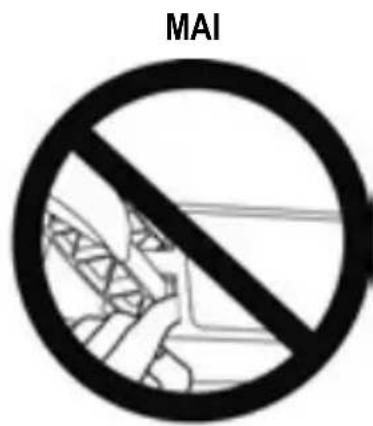

Attenzione – Rischio di schiacciamento da pedaliera mentre giochi

* Tieni la pedaliera lontana dai bambini.
* Mentre giochi, non appoggiare mai le tue dita sui pedali o nelle immediate vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base posteriore dei pedali o nelle immediate vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base anteriore dei pedali o nelle immediate vicinanze.

MAI

MAI

MAI

Attenzione – Rischio di schiacciamento da pedaliera quando non giochi

* Conserva la pedaliera in un posto sicuro e tienila lontana dalla portata dei bambini.

AGGIORNARE IL FIRMWARE DEL TUO VOLANTE

Il firmware presente nella base del tuo volante può essere aggiornato ad una versione più recente, per apportare migliorie al prodotto.

Per visualizzare la versione del firmware attualmente presente nel tuo volante e, se necessario, aggiornarla: su PC, collegati al sito http://support.thrustmaster.com. Clicca su Volanti / TMX Force Feedback, quindi scegli Firmware e segui le istruzioni sulla procedura di download e installazione.

REGOLARE L'INCLINAZIONE DEI PEDALI

L'inclinazione dei pedali è regolabile.

Le istruzioni per la regolazione di ciascun pedale, sono disponibili su http://support.thrustmaster.com. Clicca su Volanti / TMX Force Feedback, dopodiché scegli Manuale.

FISSARE IL VOLANTE

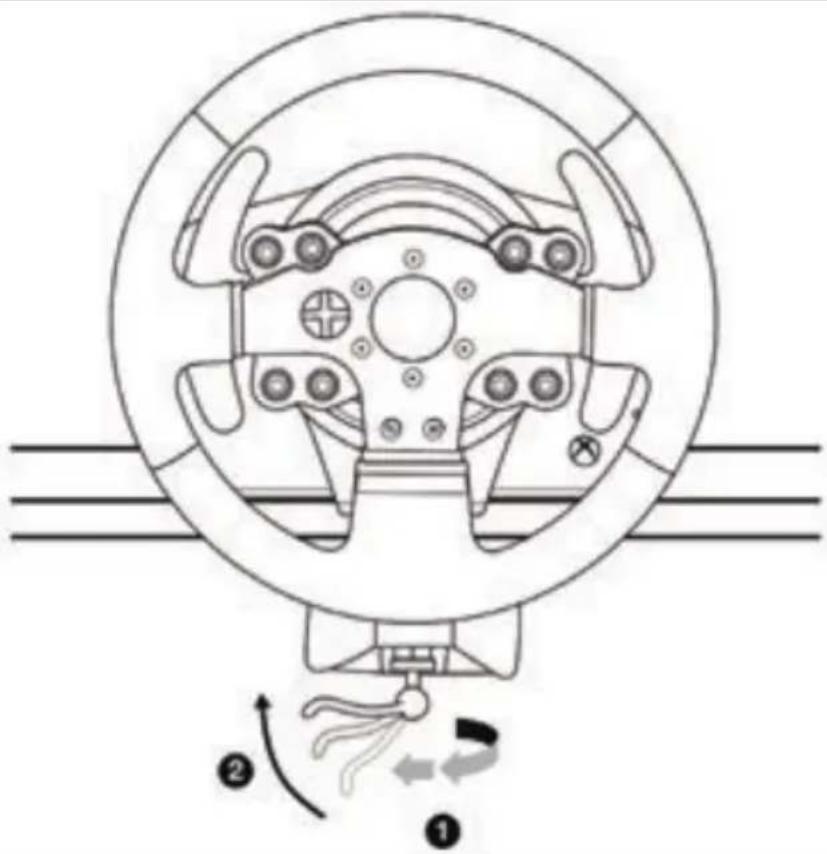

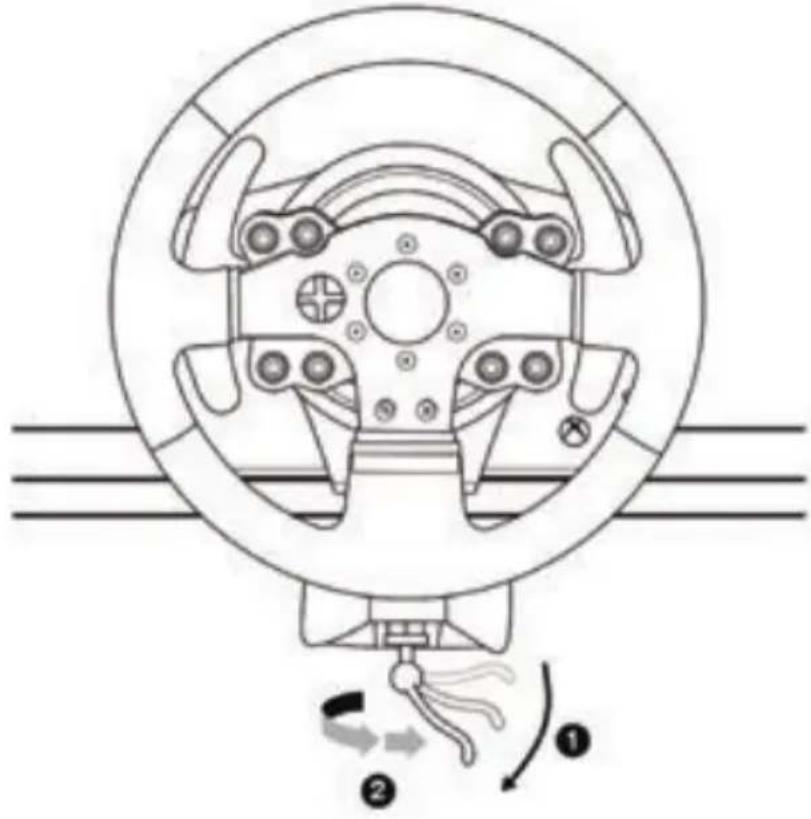

Fissare il volante a un tavolo o a una scrivania

1. Colloca il volante su un tavolo o su qualsiasi altra superficie piana, orizzontale e stabile.
2. Inserisci la vite di fissaggio (11) nel sistema di aggancio (10), dopodiché blocca la periferica ruotando la vite in senso antiorario, in modo tale che questa penetri nell'ampio foro filettato (9) presente nella parte inferiore del volante, finché il volante non risulti perfettamente stabile.

SEMPRE MAI

ATTENZIONE: Non stringere mai la vite da sola, senza il sistema di aggancio!
(Ciò potrebbe danneggiare il volante.)

AGGANCIO / RIMOZIONE	DIREZIONE
Per stringere: Gira la vite in senso antiorario
Per allentare: Gira la vite in senso orario

Agganciare la pedaliera ad un abitacolo

1. Aggancia la pedaliera sfruttando i piccoli fori per le viti presenti sulla sua parte posteriore.
2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei due fori per le viti presenti sulla parte posteriore della pedaliera.
   Importante: la lunghezza delle due viti tipo M6 non dovrà superare lo spessore del piano + 10 mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base del volante.

I diagrammi delle configurazioni per gli abitacoli (per il posizionamento della base del volante e/o della pedaliera) sono disponibili sul sito http://support.thrustmaster.com: clicca su Volanti / TMX Force Feedback, quindi seleziona Manuale o FAQ.

INSTALLARE IL VOLANTE SU XBOX ONE

1. Collega la pedaliera al connettore (17) presente nella parte posteriore della base del volante.
2. Collega il cavo di alimentazione al connettore (14) presente nella parte posteriore della base del volante.
3. Collega il cavo di alimentazione a una presa di corrente, rispettando le indicazioni sul voltaggio elettrico.
4. Collega il connettore USB del volante (15) ad una delle porte USB del sistema.
5. Una volta acceso il tuo sistema, il tuo volante si calibrerà automaticamente.

Ora sei pronto/a per giocare!

- L'elenco dei giochi per Xbox One compatibili con il TMX Force Feedback è disponibile sul sito: http://support.thrustmaster.com (clicca su Volanti / TMX Force Feedback). Questo elenco viene aggiornato regolarmente.

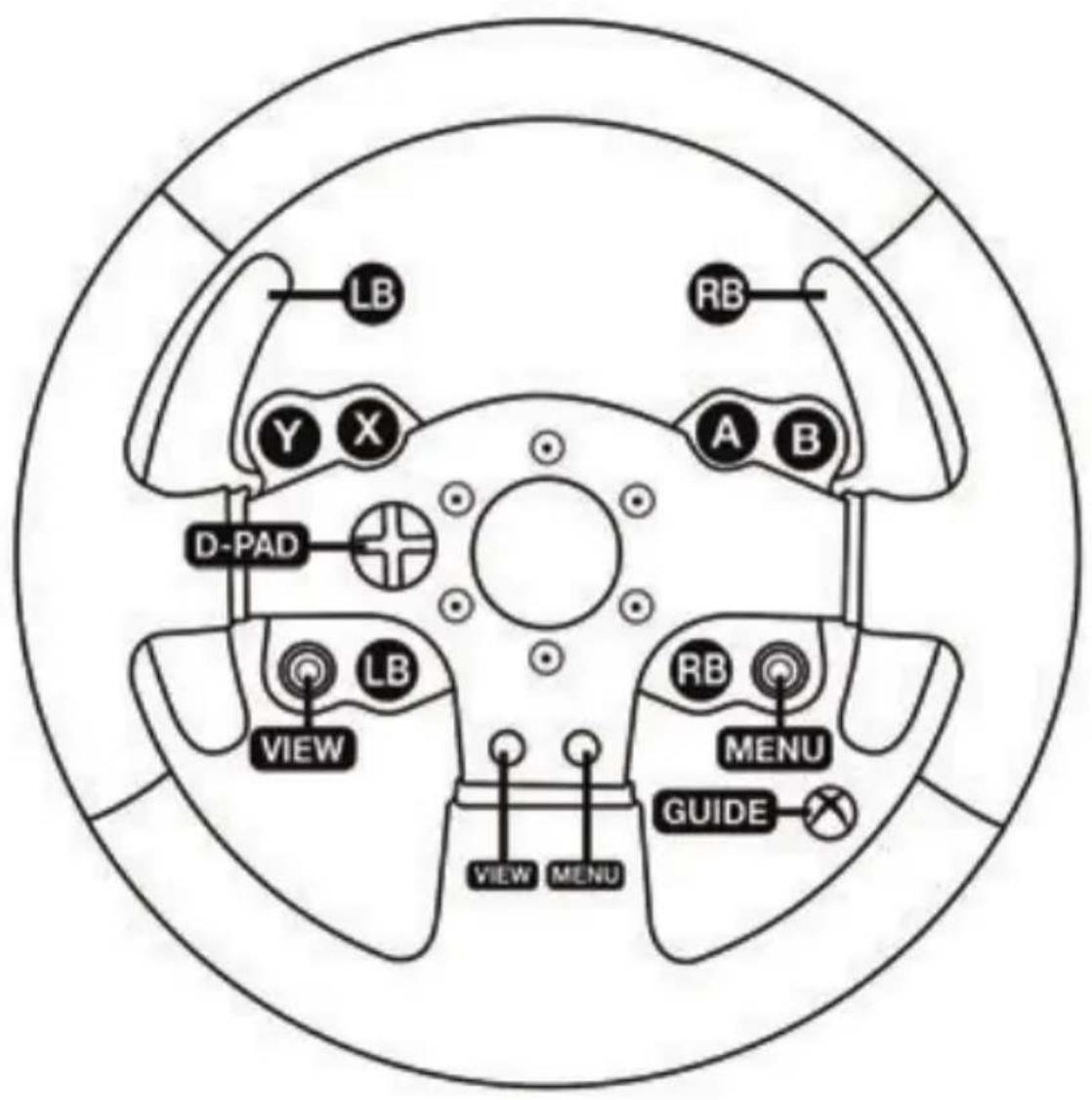

MAPPATURA SU XBOX ONE

LB Y X D-PAD VIEW LB A B RB MENU GUIDE VIEW MENU

CONFIGURAZIONE DEL VOLANTE PER PC

1. Vai sul sito http://support.thrustmaster.com per scaricare i driver e il software Force Feedback per PC. Clicca su Volanti / TMX Force Feedback, dopodiché seleziona Driver.
2. Una volta completato il download, avvia l'installazione e segui le istruzioni che appariranno sullo schermo per collegare al computer il connettore USB del tuo volante e completare l'installazione.
3. Una volta completata l'installazione, clicca su Fine e riavvia il tuo computer.
4. Seleziona Start / Tutti i programmi / Thrustmaster / FFB Racing Wheel / Pannello di Controllo per aprire la finestra Controller di Gioco.

Nella finestra Controller di Gioco comparirà il volante col nome Thrustmaster TMX Racing Wheel con associato lo stato di OK.

1. Clicca su Proprietà per configurare il tuo volante nel pannello di controllo di TMX Force Feedback:

2. Scheda Test Input: permette di testare e visualizzare i pulsanti azione, i pulsanti direzionali, gli assi di volante e pedali, oltre a regolare l'angolo di rotazione del volante nei tuoi giochi per PC.

3. Scheda Test Forze: consente di testare 12 effetti force feedback.
4. Scheda Impostazioni Guadagno: permette di regolare la potenza degli effetti force feedback nei tuoi giochi per PC.

Ora sei pronto per giocare!

Note generali:

• Su PC, prima di avviare il gioco, clicca su OK per chiudere la finestra Controller di Gioco.
• Su PC, i parametri impostati nella finestra Periferiche di Gioco verranno salvate solo sul tuo computer (di conseguenza, non avranno alcun effetto su Xbox One).
• La versione del firmware del tuo volante viene visualizzata nell'angolo in alto a destra nelle schede del pannello di controllo del TMX Force Feedback.

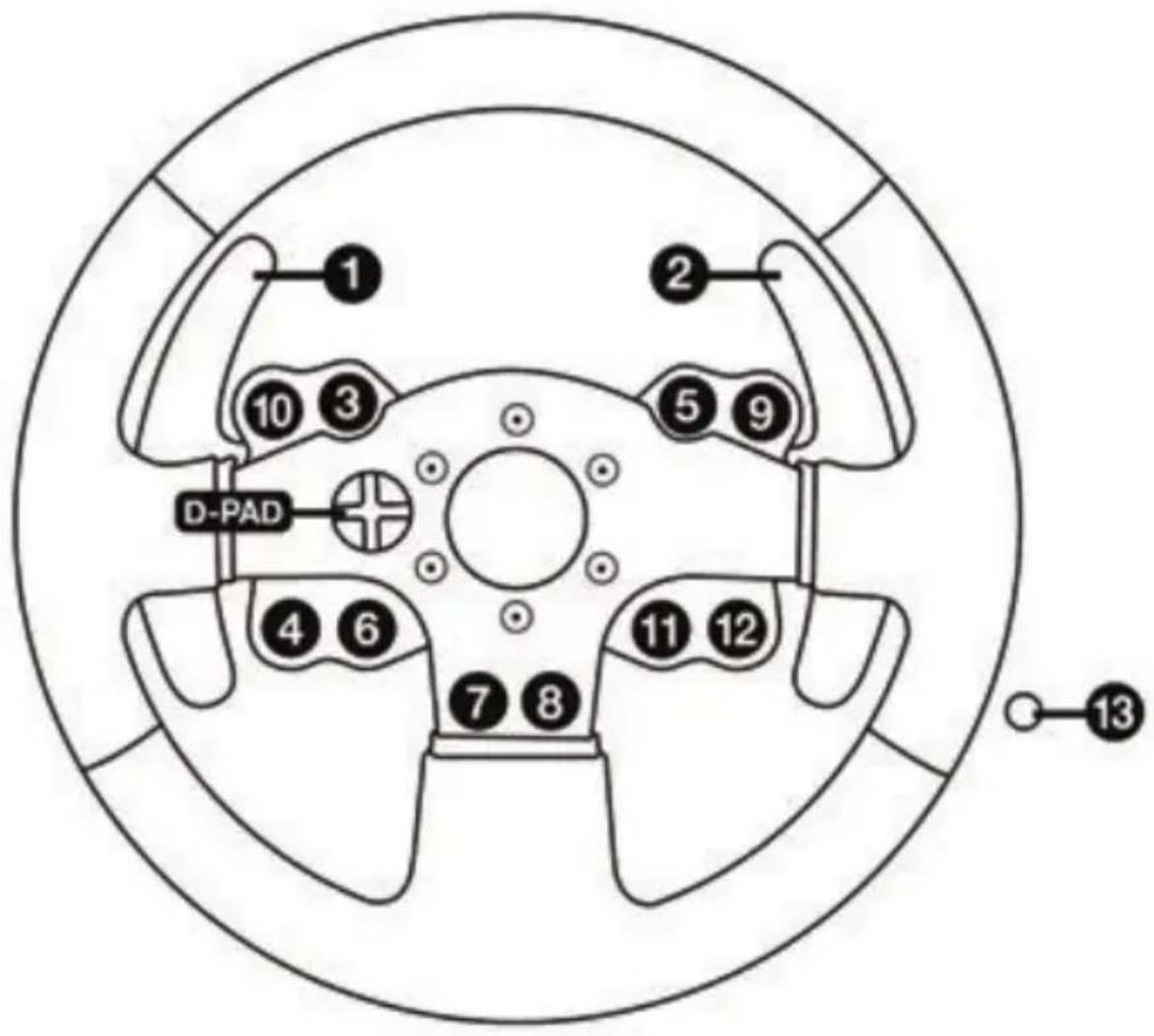

MAPPATURA PER PC

1 2 3 5 9 D-PAD 4 6 7 8 11 12 13

CALIBRAZIONE AUTOMATICA DI VOLANTE E PEDALIERA

Il volante si calibra automaticamente nel momento in cui colleghi il volante alla rete elettrica e colleghi il connettore USB del volante al sistema Xbox One.

Durante questa fase, il volante si muoverà rapidamente a destra e a sinistra, coprendo un angolo di 900 gradi, prima di fermarsi in posizione centrale.

ATTENZIONE:

Non toccare mai il volante durante la fase di auto-calibrazione!

(Ciò potrebbe causare un'errata calibrazione e/o infortuni personali.)

CALIBRAZIONE AUTOMATICA DELLA PEDALIERA

Non collegare mai la pedaliera alla base del volante (né scollegarla mai dalla base) mentre il volante è collegato al sistema o durante i giochi (ciò potrebbe causare un'errata calibrazione).

Collega sempre la pedaliera prima di collegare il volante al sistema.

Una volta completata la calibrazione del volante e avviato il gioco, i pedali si auto-calibreranno dopo averli premuti alcune volte.

ATTENZIONE:

Non premere mai i pedali durante la fase di auto-calibrazione del volante o durante il caricamento di un gioco!

(Ciò potrebbe causare un'errata calibrazione.)

Qualora il tuo volante e la tua pedaliera non funzionassero correttamente, o se la calibrazione dovesse apparirti errata:

Spegni il tuo sistema, scollega completamente il tuo volante, ricollega tutti i cavi (compresi il cavo di alimentazione e la pedaliera), quindi riavvia il tuo sistema e il tuo gioco.

PULSANTE MODE E SPIA LUMINOSA (8)

Pulsante MODE per la pedaliera

La pedaliera acclusa al TMX Force Feedback presenta 2 pedali.

Durante l'uso della pedaliera, assicurati che il led resti sempre acceso in rosso, altrimenti il pedale dell'acceleratore non funzionerà correttamente.

II TMX Force Feedback è compatibile anche con pedaliere Thrustmaster a 3 pedali (vendute separatamente); in questo modo potrai scambiare elettronicamente fra loro i pedali di acceleratore e frizione.

Per far questo, non devi far altro che tenere premuto il pulsante MODE (8) per 2 secondi.

Lo stato dell'attivazione dello scambio tra i pedali viene salvato nella memoria interna del volante.

PEDALI ACCELERATORE E FRIZIONE	Colore del led MODE (8)
NORMALI	ROSSO
SCAMBIATI	VERDE

Altri consigli per il pulsante MODE

Per saperne di più sul pulsante e sul led MODE, consulta il sito http://support.thrustmaster.com; clicca su Volanti / TMX Force Feedback, quindi scegli Manuale o FAQ.

FILE DI AIUTO E FAQ (NON INCLUSI NEL PRESENTE MANUALE)

Visita il sito http://support.thrustmaster.com e clicca su Volanti / TMX Force Feedback, dopodiché scegli Manuale o FAQ.

Informazioni sulla garanzia al consumatore

A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143, 35571 Chantepie, Francia (d'ora in avanti "Guillemot") garantisce al consumatore che il presente prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla data originale di acquisto del prodotto Thrustmaster).

Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti immediatamente l'Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro luogo indicato dall'Assistenza Tecnica).

Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere sostituito o reso nuovamente funzionante, a discrezione dell'Assistenza Tecnica. Se, durante il periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività, alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni, durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano, Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari.

La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto, alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi altro scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza Tecnica; (4) in caso di software, ovvero software soggetto a una specifica garanzia; (5) ai materiali di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (6) agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato venduto ad un'asta pubblica.

La presente garanzia non è trasferibile.

I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel relativo paese, non vengono intaccati dalla presente garanzia.

Disposizioni addizionali sulla garanzia

Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio, in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che l'Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l'esigenza).

Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse scaduto.

Responsabilità

Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti "Guillemot") e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2) mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza, incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi altro scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall'uso del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto).

THRUSTMASTER®

ASSISTENZA TECNICA

http://support.thrustmaster.com

© 2017 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato di proprietà di Guillemot Corporation S.A. Tutti gli altri marchi appartengono ai legittimi proprietari. Illustrazioni escluse. I contenuti, i design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da un Paese all'altro. Fabbricato in Cina.

RACCOMANDAZIONI SULLA TUTELA DELL'AMBIENTE

Nell'Unione Europea: Al termine della sua vita operativa, questo prodotto non dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed Elettronico.

Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d'uso o sulla confezione.

A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati. Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed

Elettronico, è possibile fornire un importante contributo per la salvaguardia dell'ambiente.

Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.

In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici.

Informazioni da conservare. I colori e le decorazioni possono variare.

I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest'ultimo venga utilizzato.

*Valido solo in UE e Turchia
