MANUAL DE USUARIO TMX Pro THRUSTMASTER
Para asegurarte de que tu volante de carreras TMX funcione correctamente con juegos para Xbox One o PC, puede que tengas que instalar las actualizaciones automáticas de los juegos
(disponibles cuando tu sistema (Xbox One o PC) está conectado a Internet).

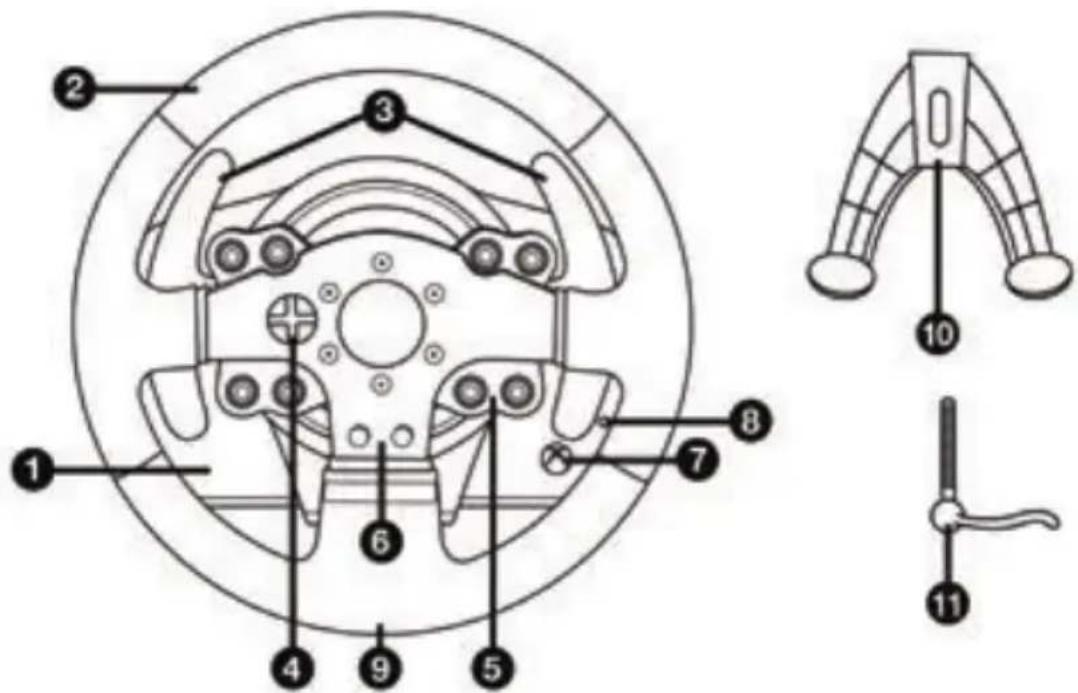

CARACTERÍSTICAS TÉCNICAS
1 Base de TMX
2 Volante
3 2 levas de cambio secuenciales (Up y Down)
4 D-Pad multidireccional
5 Botones de acción
6 Botones de acción
7 Botón Xbox Guide + luz indicadora blanca
8 Botón MODE + luz indicadora roja/verde
9 Agujero roscado grande (para sistema de fijación y tornillo de apriete)
10 Sistema de fijación
11 Tornillo de fijación metálico


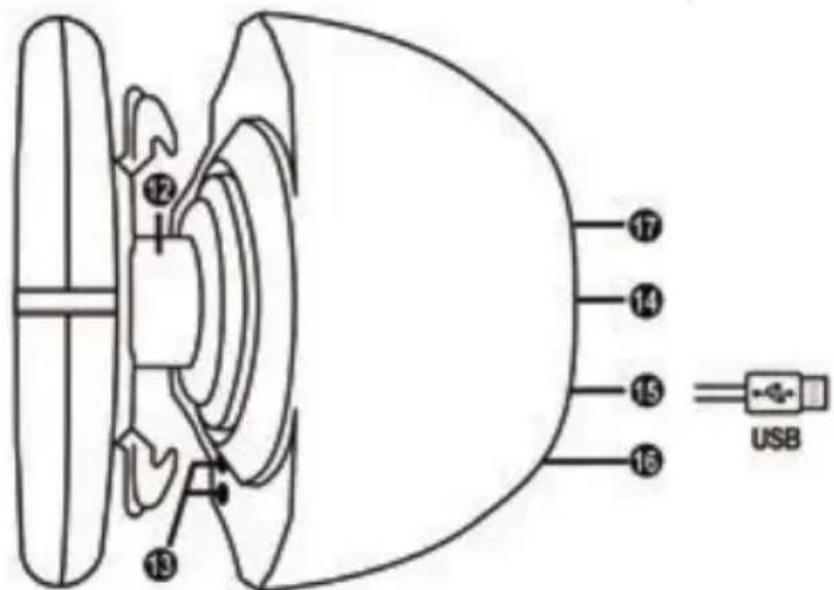

17 14 15 16 USB12 Eje de dirección
13 Botón Xbox Guide + luz indicadora blanca
14 Cable de alimentación
o Conector de fuente de alimentación (tipo A o B) (varía de un país a otro)
15 Conector y cable USB del volante de carreras
16 Conector de caja de cambios (caja de cambios vendida por separado)
17 Conector de los pedales
ADVERTENCIAS
Antes de utilizar este producto, lee detenidamente este manual y conséralo para consultarlo posteriormente.
Advertencia – Descarga eléctrica
* Mantén el producto en un lugar seco y no lo expongas al polvo ni a la luz directa del sol.
* No retuerzas ni tires de los conectores ni de los cables.
* No derrames líquidos en el producto ni en sus conectores.
* No cortocircuites el producto.
* No desmontes nunca el producto ni lo lances al fuego ni lo expongas a temperaturas elevadas.
* No utilices otro cable de fuente de alimentación distinto del proporcionado con el volante de carreras.
* No utilices el cable de fuente de alimentación si el cable o los conectores están dañados, partidos o rotos.
* Asegúrate de que el cable de fuente de alimentación esté enchufado correctamente en un enchufe eléctrico, y conectado correctamente al conector de la parte trasera de la base del volante de carreras.
* No abras el volante de carreras: en el interior no hay piezas que el usuario pueda arreglar. Las reparaciones las debe realizar el fabricante, su representante autorizado o un técnico cualificado.
* Utiliza únicamente sistemas de fijación/accesorios especificados por el fabricante.
* Si el volante de carreras se comporta de forma anormal (si emite sonidos anormales, calor u olores), deja de utilizarlo inmediatamente, desenchufa el cable de fuente de alimentación del enchufe eléctrico y desconecta los demás cables.
* Si no vas a utilizar el volante de carreras durante un período de tiempo prolongado, desenchufa su cable de fuente de alimentación del enchufe eléctrico.
* Utiliza únicamente la fuente de alimentación suministrada con el volante de carreras (si se trata de una fuente de alimentación externa).
* El enchufe eléctrico debe estar situado cerca del equipo y ser fácilmente accesible.
Rejillas de ventilación
Asegúrate de no bloquear ninguna de las rejillas de ventilación de la base del volante de carreras. Para obtener una ventilación óptima, respeta los puntos siguientes:
* Coloca la base del volante al menos a 10 cm de distancia de las paredes.
* No coloques la base en espacios estrechos.
* No tapes la base.
* No dejes que se acumule polvo en las rejillas de ventilación.
Por razones de seguridad, no uses nunca los pedales con los pies descalzos o únicamente con calcetines en los pies.
THRUSTMASTER® DECLINA TODA RESPONSABILIDAD EN CASO DE LESIONES PRODUCTO DEL USO DE LOS PEDALES SIN CALZADO.
Advertencia – Lesiones debidas al Force Feedback y los movimientos repetitivos
Jugar con un volante con Force Feedback puede producir dolor en las articulaciones o en los músculos. Para evitar problemas:
* Evita jugar durante períodos prolongados.
* Haz descansos de 10 a 15 minutos por cada hora de juego.
* Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa durante unas horas antes de volver a jugar.
Advertencia – Lesiones debidas a Force Feedback y los movimientos repetitivos
(continuación)
* Si los síntomas o el dolor indicados anteriormente persisten cuando vuelves a jugar, deja de hacerlo y consulta al médico.
* Mantén el volante fuera del alcance de los niños.

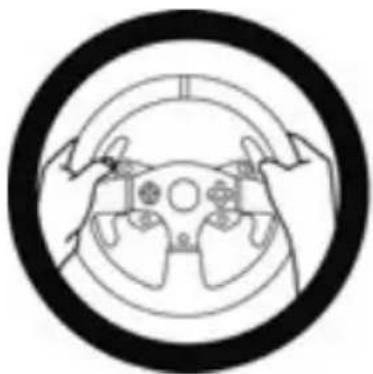

* Durante el juego, mantén siempre ambas manos colocadas correctamente en el volante sin dejarlas completamente caídas.
* Mientras estés jugando, no coloques nunca las manos ni los dedos debajo de los pedales, ni tampoco cerca de ellos.
* Durante la calibración y el juego, no metas nunca las manos ni los brazos a través de las aberturas del volante de carreras.
* Asegúrate de que la base del volante de carreras esté fijada correctamente, según las instrucciones de este manual.
PRODUCTO PESADO
SIEMPRE

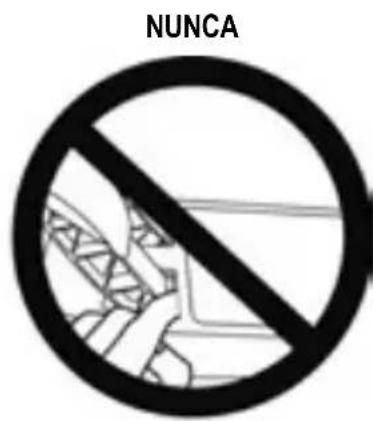

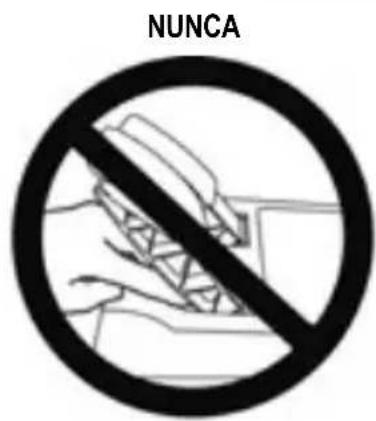

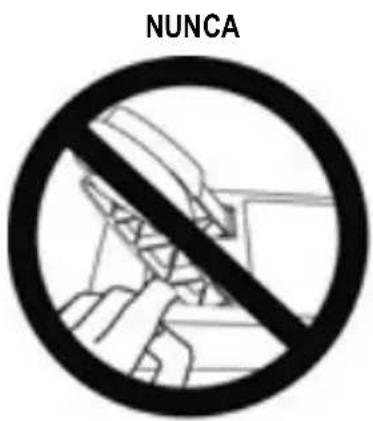

Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega
* Mantén los pedales fuera del alcance de los niños.
* Cuando juegues, no pongas nunca los dedos en los lados de los pedales ni cerca de ellos.
* Cuando juegues, no pongas nunca los dedos sobre la base trasera de los pedales ni cerca de ella.
* Cuando juegues, no pongas nunca los dedos sobre la base delantera de los pedales ni cerca de ella.
Advertencia – Peligro de pillarse los dedos con los pedales cuando no se juega
* Guarda los pedales en un lugar seguro y lejos del alcance de los niños.
ACTUALIZACIÓN DEL FIRMWARE DEL VOLANTE DE CARRERAS
El firmware incluido en la base del volante de carreras se puede actualizar a una versión más reciente que incluya mejoras del producto.
Para mostrar la versión de firmware que está usando actualmente tu volante de carreras y actualizarla si es necesario: en PC, visita http://support.thrustmaster.com. Clic en Volantes de carreras / TMX Force Feedback y, a continuación, selecciona Firmware y sigue las instrucciones que describen el procedimiento de descarga e instalación.
AJUSTE DE LA INCLINACIÓN DE LOS PEDALES
La inclinación de los pedales se puede ajustar.
Las instrucciones de ajuste de cada pedal están disponibles en http://support.thrustmaster.com.
Haz clic en Volantes de carreras / TMX Force Feedback. A continuación, selecciona Manual.
FIJACIÓN DEL VOLANTE DE CARRERAS

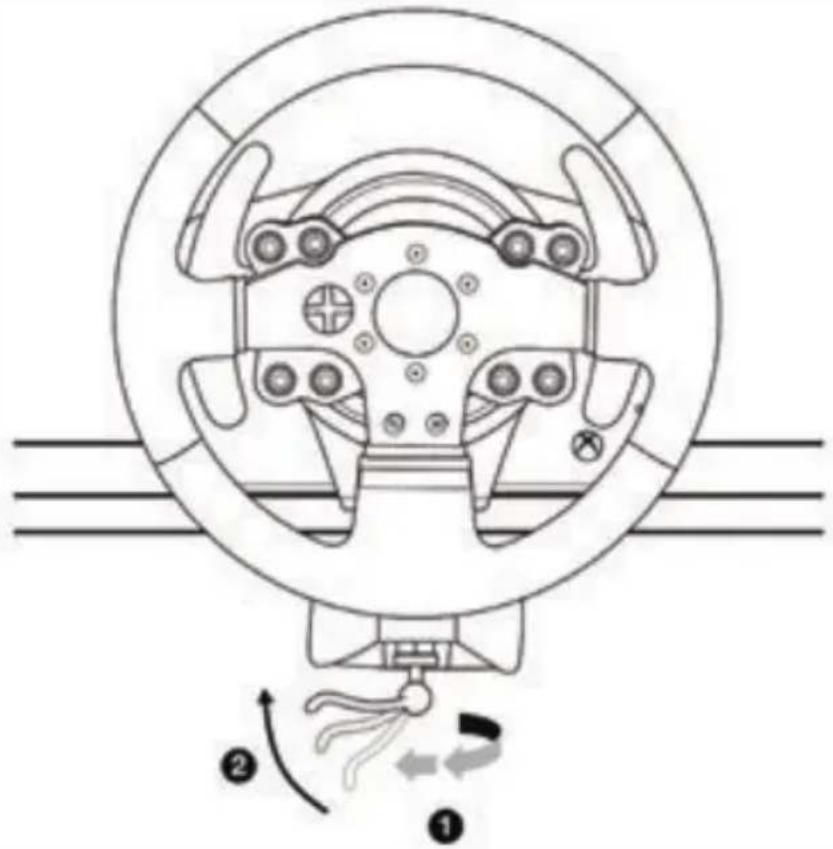

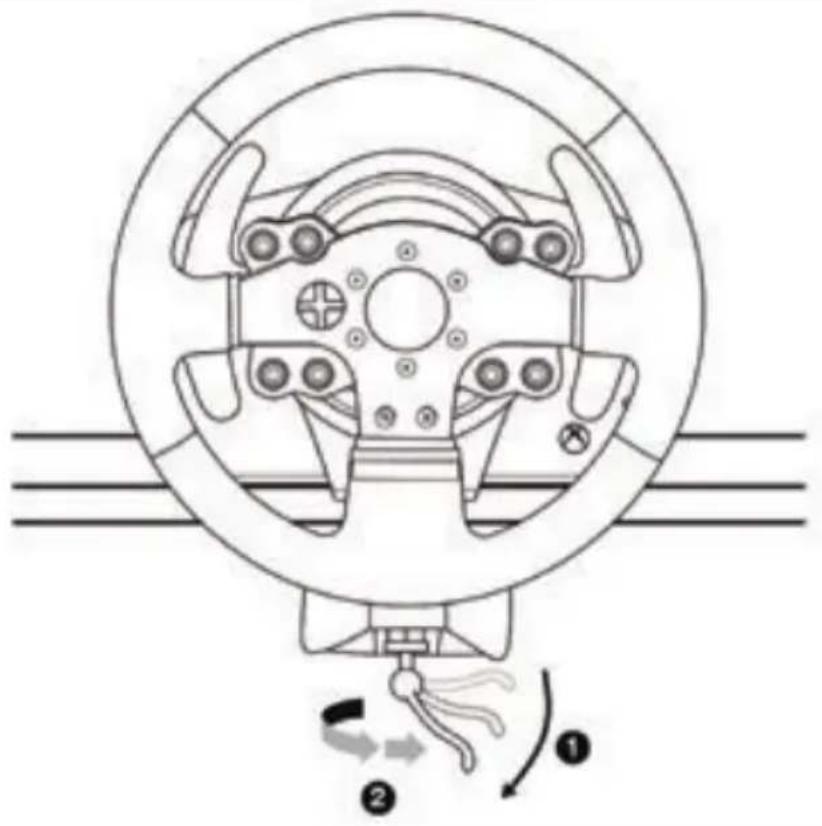

Fijación del volante de carreras a una mesa o un escritorio
- Coloca el volante de carreras en una mesa o en otra superficie horizontal, plana y estable.
- Inserta el tornillo de sujeción (11) en el sistema de fijación (10) y, a continuación, aprieta el dispositivo girando el tornillo a la izquierda, para que entre en el agujero roscado grande (9) situado debajo del volante de carreras, hasta que el volante esté perfectamente estable.
SIEMPRE NUNCA
ADVERTENCIA: ¡No aprietes nunca el tornillo solo, sin el sistema de fijación en su sitio! (De hacerlo así, se podría dañar el volante).
| COLOCACIÓN / RETIRADA | INDICACIÓN |
| Para apretar: Gira el tornillo hacia la izquierda |  |
| Para aflojar: Gira el tornillo hacia la derecha |  |
Fijación del volante de carreras a una cabina
- Fija los pedales usando los agujeros roscados pequeños situados en su cara inferior.
- Pasa dos tornillos M6 (no incluidos) a través del estante de la cabina e insertalos en los dos agujeros roscados pequeños situados en la cara inferior de los pedales.
Importante: La longitud de los dos tornillos M6 no debe exceder el grosor del estante + 10 mm; tornillos más largos podrían dañar los componentes internos situados en los pedales.
Los diagramas de diseño para cabinas (para colocar la base del volante de carreras y/o los pedales) están disponibles en http://support.thrustmaster.com: haz clic en Volantes de carreras / TMX Force Feedback y luego selecciona Manual o PF.
CONFIGURACIÓN DEL VOLANTE DE CARRERAS PARA XBOX ONE
- Conecta los pedales al conector (17) situado en la parte trasera de la base del volante de carreras.
- Conecta el cable de fuente de alimentación al conector (14) situado en la parte trasera de la base del volante de carreras.
- Enchufa el cable de fuente de alimentación a un enchufe eléctrico con las mismas especificaciones de tensión.
- Conecta el conector USB del volante de carreras (15) a uno de los puertos USB del sistema.
- Una vez encendido el sistema, el volante de carreras se calibrará solo automáticamente.
¡Ya estás preparado para jugar!
- La lista de juegos de Xbox One compatibles con el TMX Force Feedback está disponible en: http://support.thrustmaster.com (haz clic en Wheels / TMX Force Feedback). Esta lista se actualiza regularmente.

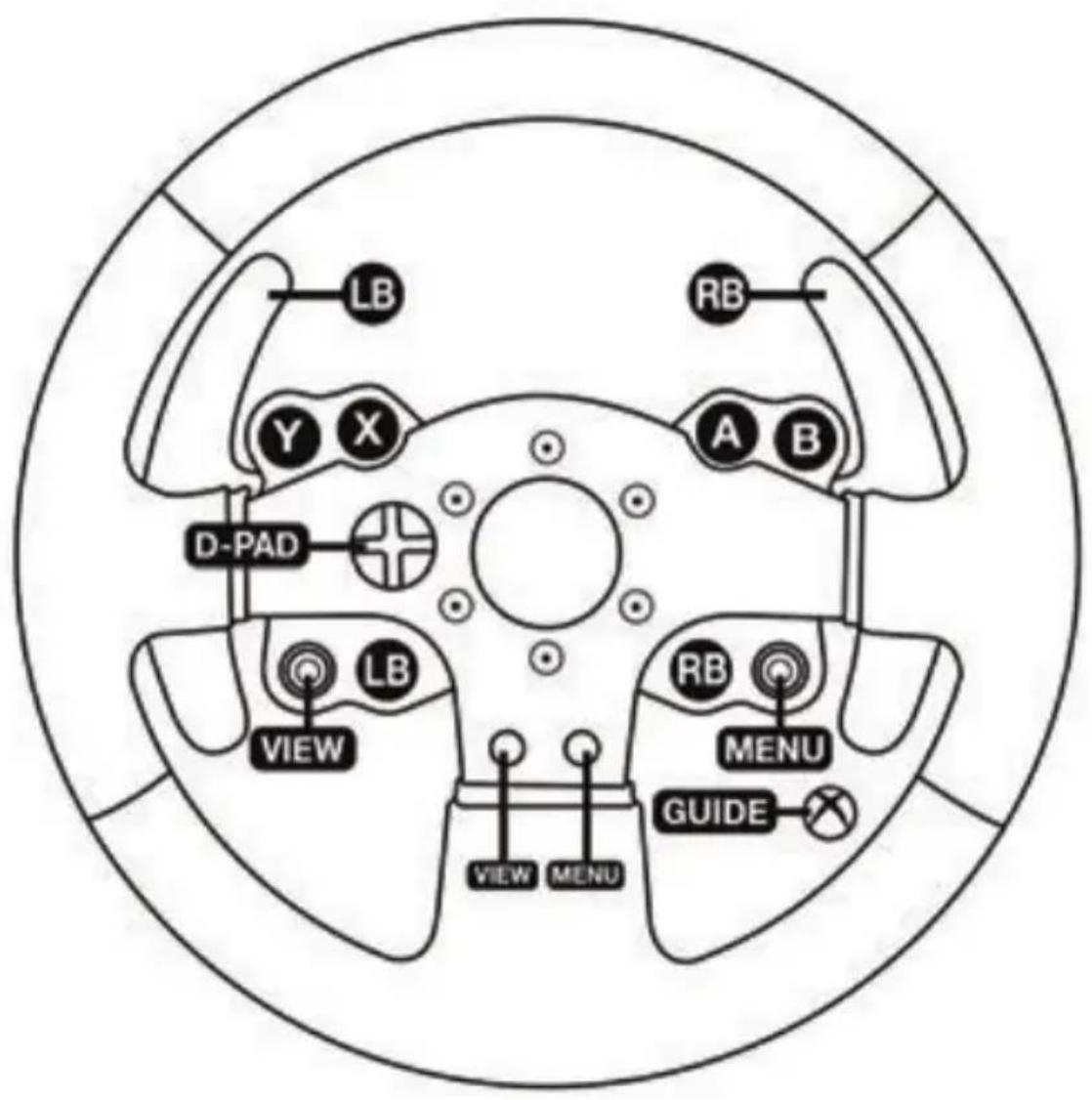

ASIGNACIÓN PARA XBOX ONE
- Dirígete a http://support.thrustmaster.com para descargar los controladores y el software de Force Feedback para PC. Clic en Wheels / TMX Force Feedback y, a continuación, selecciona Controladore.
- Una vez terminada la descarga, inicia la instalación y sigue las instrucciones en pantalla para conectar la clavija USB del volante al ordenador y terminar la instalación.
- Una vez completada la instalación, haz clic en Terminar y reinicia el ordenador.
- Selecciona Inicio / Todos los programas / Thrustmaster / FFB Racing Wheel / Panel de control para abrir la ventana Dispositivos de juego.
La ventana Dispositivos de juego muestra el nombre del volante de carreras Thrustmaster TMX Racing Wheel con el estado OK.
-
Haz clic en Propiedades para configurar el volante en el panel de control del TMX Force Feedback:
-
Pestaña Test Input: permite probar y ver los botones de acción, botones de dirección, ejes del volante y los pedales, y ajustar el ángulo de rotación del volante en los juegos de PC.
- Pestaña Test Forces: permite probar los 12 efectos Force Feedback.
- Pestaña Gain Settings: permite ajustar la potencia de los efectos Force Feedback en los juegos de PC.
¡Ya estás preparado para jugar!
Notas generales:
- En PC, haz clic en Aceptar para cerrar la ventana Dispositivos de juego antes de ejecutar el juego.
- En PC, los ajustes realizados en la ventana Dispositivos de juego sólo se guardarán en el ordenador (por lo tanto no tendrán efecto en Xbox One).
- La versión del firmware del volante se muestra en la esquina superior derecha de las pestañas del panel de control del TMX Force Feedback.

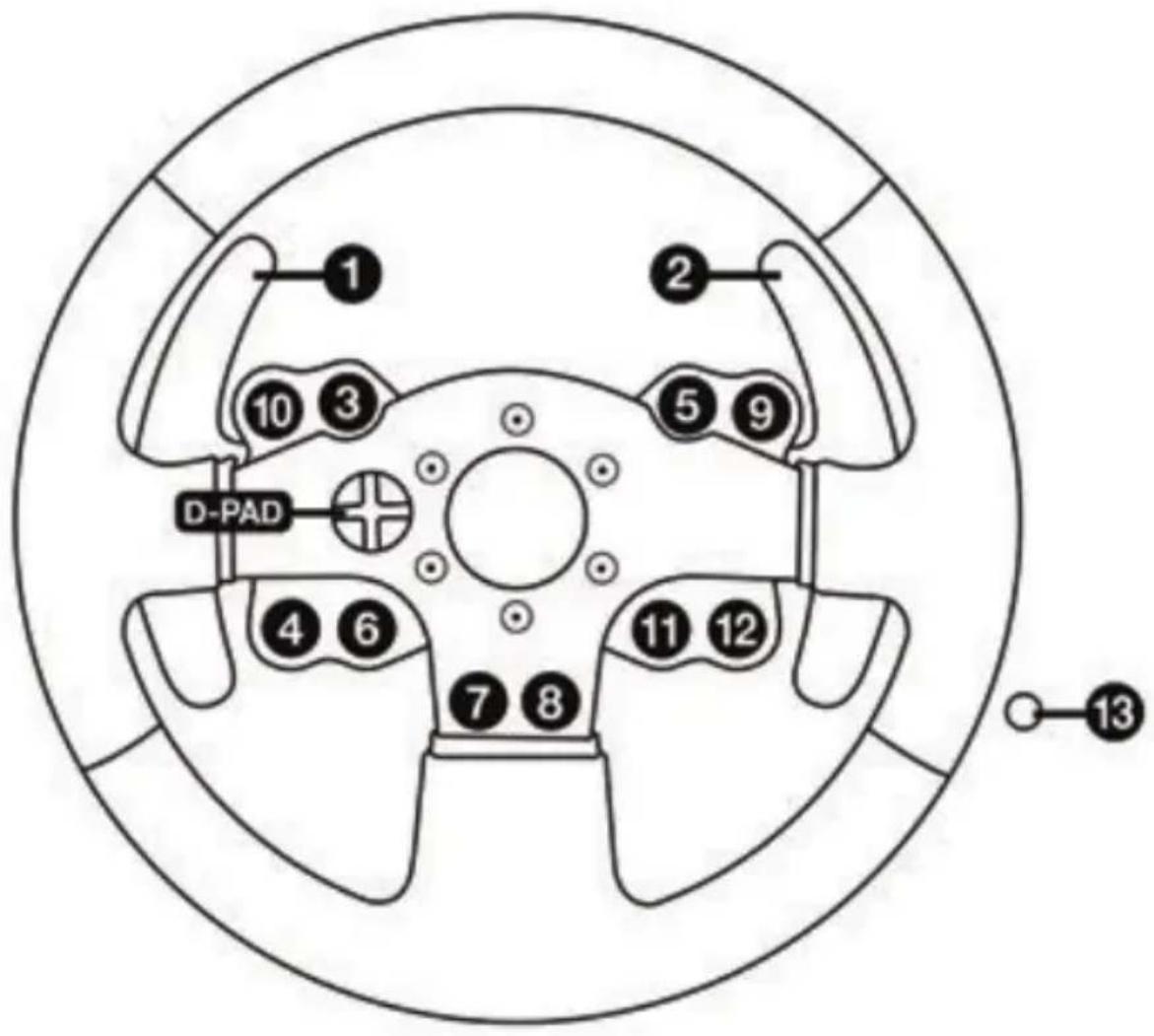

ASIGNACIÓN EN PC
El volante de carreras se calibra solo automáticamente cuando enchufas el volante de carreras a la red eléctrica y conectas el conector USB del volante de carreras al sistema Xbox One. Durante esta fase, el volante de carreras girará rápidamente hacia la izquierda y la derecha, cubriendo un ángulo de 900 grados, antes de detenerse en el centro.
ADVERTENCIA:
¡No toques nunca el volante de carreras durante la fase de autocalibración!
(Esto podría provocar una calibración incorrecta o lesiones personales).
CALIBRACIÓN AUTOMÁTICA DE LOS PEDALES
No conectes nunca los pedales a la base del volante (ni los desconectes de la base) cuando esté conectada al sistema o durante el juego (esto podría provocar una calibración incorrecta).
Conecta siempre los pedales antes de conectar el volante de carreras al sistema.
Una vez que se ha realizado la calibración del volante de carreras y el juego se ha ejecutado, los pedales se calibran automáticamente tras presionarlos unas cuantas veces.
ADVERTENCIA:
No pises nunca los pedales durante la fase de autocalibración del volante de carreras ni mientras se está cargando un juego!
(Esto podría provocar una calibración incorrecta).
Si el volante de carreras y los pedales no funcionan correctamente o la calibración parece incorrecta:
Apaga el sistema, desconecta por completo el volante de carreras, vuelve a conectar todos los cables (utilizando el cable de fuente de alimentación y los pedales) y reinicia el sistema y el juego.
BOTÓN MODE Y LUZ INDICADORA (8)
Botón MODE de los pedales
Con el TMX Force Feedback se incluyen 2 pedales.
Al utilizar estos pedales, asegúrate de que la luz indicadora permanezca en rojo o el pedal del acelerador no funcionará correctamente.
El TMX Force Feedback también es compatible con los pedales de Thrustmaster que incluyan 3 pedales (vendidos por separado) que te permitirán intercambiar electrónicamente los pedales del acelerador y el embrague.
Para ello, simplemente pulsa el botón MODE (8) durante 2 segundos.
La memoria interna del volante de carreras almacena si los pedales se han intercambiado o no.
| PEDALES DEL ACELERADOR Y EL EMBRAGUE | Color de la luz indicadora MODE (8) |
| NORMAL | ROJO |
| INTERCAMBIADOS | VERDE |
Otros consejos para el botón MODE
Para obtener más información sobre el botón MODE y la luz indicadora, visita http://support.thrustmaster.com. Haz clic en Volantes de carreras / TMX Force Feedback y luego selecciona Manual o PF.
ARCHIVOS DE AYUDA Y FAQ (NO INCLUIDOS EN ESTE MANUAL)
Visita http://support.thrustmaster.com. Haz clic en Volantes de carreras / TMX Force Feedback. A continuación, selecciona Manual o PF.
INFORMACIÓN DE GARANTÍA AL CONSUMIDOR
En todo el mundo, Guillemot Corporation S.A., cuyo domicilio legal se encuentra en Place du Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo “Guillemot”) garantiza al consumidor que este producto de Thrustmaster estará libre de defectos de materiales y mano de obra, durante un período de garantía que corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto. En los países de la Unión Europea, esto corresponde a un período de dos (2) años a partir de la entrega del producto de Thrustmaster. En otros países, el período de garantía corresponde al límite de tiempo para interponer una acción legal referida a la conformidad en relación con este producto de Thrustmaster según las leyes aplicables del país en el que el consumidor estuviese domiciliado en la fecha de compra del producto de Thrustmaster (si no existiese una acción similar en el país correspondiente, entonces el período de garantía será de un (1) año a partir de la fecha de compra original del producto de Thrustmaster).
Si el producto resultase defectuoso durante el período de garantía, hay que ponerse en contacto inmediatamente con el Soporte Técnico, que indicará el procedimiento a seguir. Si se confirma el defecto, el producto debe devolverse a su lugar de compra (o a cualquier otra ubicación indicada por el Soporte Técnico).
Dentro del contexto de esta garantía, el producto defectuoso del consumidor será sustituido o restaurado su funcionamiento correcto. Si, durante el período de garantía, el producto de Thrustmaster fuese sometido a dicho reacondicionamiento, cualquier período de cómo mínimo siete (7) días durante el que el producto no se pueda usar se añadirá al período de garantía restante (este período va desde la fecha de petición de intervención del consumidor o desde la fecha en la que el producto se entrega para el reacondicionamiento, si la fecha en la que el producto se entrega para el reacondicionamiento fuese posterior a la fecha de la petición de intervención). Si la ley aplicable lo permite, toda la responsabilidad de Guillemot y sus filiales (incluso por daños resultantes) se limita a la restauración del funcionamiento correcto o la sustitución del producto de Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de comerciabilidad o adecuación para un propósito determinado.
Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido daños como resultado de un uso inapropiado o abuso, negligencia, accidente, desgaste normal, o cualquier otra causa no relacionada con un defecto de materiales o fabricación (incluyendo, pero no de forma exclusiva, la combinación del producto de Thrustmaster con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto); (2) si el producto se ha empleado para otro uso distinto del doméstico, incluyendo fines profesionales o comerciales (salones de juego, entrenamiento, competiciones, por ejemplo); (3) en caso de incumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (4) a software, es decir software sujeto a una garantía específica; (5) a consumibles (elementos que se tienen que reemplazar a lo largo de la vida del producto: por ejemplo, baterías desechables o almohadillas para auriculares de audio); (6) a accesorios (por ejemplo, cables, cajas, bolsas, bolsos o muñequeras); (7) si el producto se ha vendido en una subasta pública.
Esta garantía no es transferible.
Los derechos legales del consumidor en relación con las leyes aplicables a la venta de productos de consumo de su país no se ven afectados por esta garantía.
Provisiones de garantía adicionales
Durante el período de garantía, Guillemot no proporcionará, en principio, ninguna pieza de repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los productos de Thrustmaster (con la excepción de los procedimientos de reacondicionamiento que el Soporte técnico puede solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito – por ejemplo, debido a la simplicidad y la falta de confidencialidad del proceso de reacondicionamiento – y suministrando al consumidor las piezas de repuesto necesarias, si hiciese falta).
Debido a sus ciclos de innovación y para proteger su know-how y secretos comerciales, Guillemot no proporcionará, en principio, ninguna pieza de repuesto ni instrucciones de reacondicionamiento para los productos de Thrustmaster cuyo período de garantía haya vencido.
En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno del producto y al alojamiento externo. En ningún caso, Guillemot ni sus filiales serán responsables ante terceros por daños resultantes o fortuitos resultado del incumplimiento de cualquier garantía expresa o implícita. En algunos estados o provincias no se permite la limitación de la duración de una garantía implícita ni la exclusión o limitación de responsabilidad por daños resultantes o fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables. Esta garantía ofrece derechos legales específicos al consumidor, que también puede tener otros derechos que pueden variar de un estado a otro o de una provincia a otra.
Responsabilidad
Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo "Guillemot") y sus filiales renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos: (1) el producto ha sido modificado, abierto o alterado; (2) incumplimiento de las instrucciones de montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por ejemplo); (4) desgaste normal; (5) el producto se ha empleado para otro uso distinto del doméstico, incluyendo fines profesionales o comerciales (salones de juego, entrenamiento, competiciones, por ejemplo). Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda responsabilidad por los daños no relacionados con defectos de materiales o fabricación en relación con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa o indirecta por cualquier software, o por combinar el producto de Thrustmaster con cualquier elemento no adecuado, incluyendo en particular fuentes de alimentación, baterías recargables, cargadores o cualquier otro elemento no suministrado por Guillemot para este producto).
© 2017 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster® es una marca registrada de Guillemot Corporation S.A. Todas las demás marcas son propiedad de sus respectivos dueños. Ilustraciones no definitivas. El contenido, la concepción y las especificaciones son susceptibles de cambiar sin previo aviso y varían según el país. Fabricado en China.
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
En la Unión Europea: Al terminar su vida útil, este producto no debe tirarse en un contenedor de basuras estándar, sino que debe dejarse en un punto de recogida de desechos eléctricos y equipamiento electrónico para ser reciclado.
Esto viene confirmado por el símbolo que se encuentra en el producto, manual del usuario o embalaje.
Dependiendo de sus características, los materiales pueden reciclarse. Mediante el reciclaje y otras formas de procesamiento de los desechos eléctricos y el equipamiento electrónico puedes contribuir de forma significativa a ayudar a proteger el medio ambiente.
Contacta con las autoridades locales para más información sobre el punto de recogida más cercano. Para los demás países: cumpla las leyes locales sobre reciclaje de equipos eléctricos y electrónicos.
Esta información debe conservarse. Los colores y motivos decorativos pueden variar. Los adhesivos y los cierres de plástico se deben quitar del producto antes de utilizarlo.
*Aplicable únicamente a la UE y Turquía


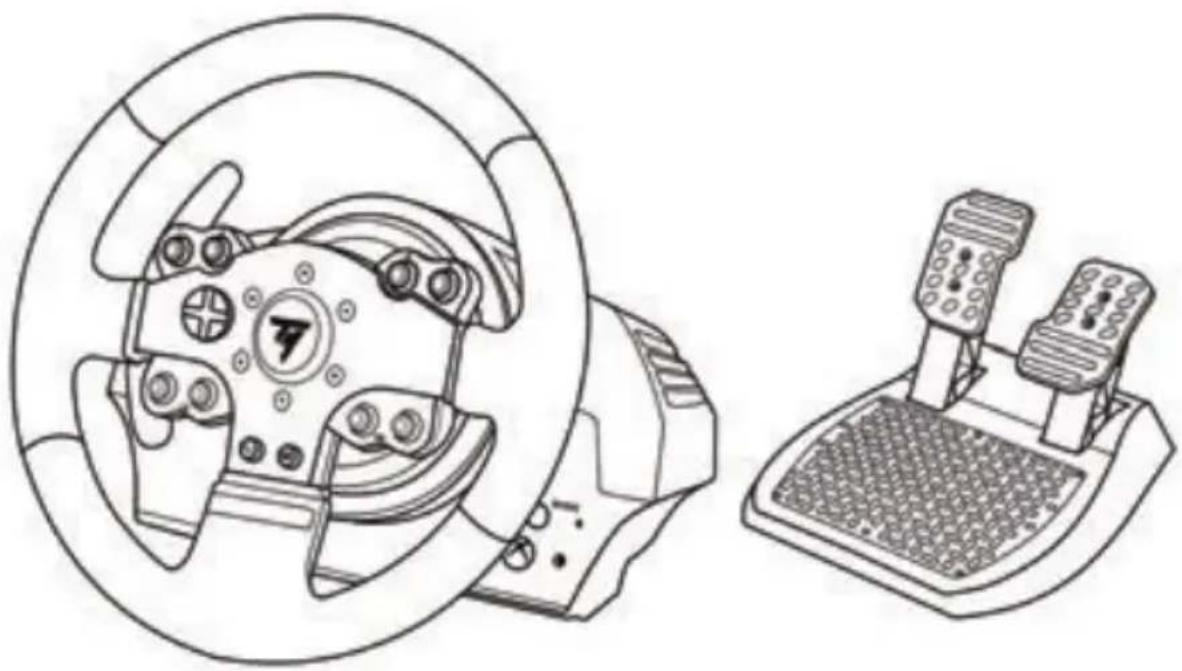

TMXFORCE FEEDBACK
