BBQ Sunny 2+Burner - Barbecue Patton - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Barbecue a gas
Marca	Patton
Modello	BBQ Sunny 2+Burner
Numero di bruciatori	2 bruciatori principali + 1 bruciatore laterale
Potenza totale	8,15 kW (582 g/h)
Gas compatibili	Butano, Propano, GPL (miscele)
Pressione del gas	28-30 mbar / 37 mbar / 30 mbar / 50 mbar secondo categoria
Iniettori principali	0,86 mm / 0,86 mm / 0,76 mm / 0,82 mm secondo gas
Iniettore laterale	0,70 mm / 0,70 mm / 0,60 mm / 0,68 mm secondo gas
Utilizzo	Solo per esterno
Alimentazione	Bombola di gas GPL (consigliata 10 kg)
Accensione	Elettrica (pulsante di accensione)
Materiali	Acciaio inossidabile, acciaio smaltato
Pulizia delle griglie	Acqua calda e detergente delicato o bicarbonato di sodio
Sicurezza	Controllo di tenuta obbligatorio, arresto del gas dopo l'uso
Manutenzione annuale	Pulizia completa interno/esterno, verifica dei bruciatori
Pezzi di ricambio	Bruciatori, griglie, spartifiamma, cassetto dei grassi
Riparabilità	Pezzi accessibili, manutenzione possibile da parte dell'utente
Garanzia	Consultare il rivenditore

Domande frequenti - BBQ Sunny 2+Burner Patton

Come installare il barbecue Patton BBQ Sunny 2+Burner?

Posiziona il barbecue su una superficie piana e stabile, solo all'esterno. Assicurati che l'area sia ben ventilata e lontana da fonti di calore. Collega il regolatore di pressione e il tubo del gas (max 1,5 m) alla bombola di gas GPL. Usa acqua saponata per verificare la tenuta di tutte le connessioni prima del primo utilizzo.

Come verificare la tenuta del barbecue?

Prepara una soluzione di acqua saponata (miscela di acqua e sapone liquido). Girare le manopole dei bruciatori su OFF, aprire la valvola della bombola del gas. Applica la soluzione su tutte le connessioni del gas. Se compaiono bolle, c'è una perdita. Stringi le connessioni o sostituisci le parti difettose. Non usare mai una fiamma libera per verificare le perdite.

Come accendere il barbecue?

Apri il coperchio. Girare le manopole dei bruciatori su OFF, aprire la valvola della bombola del gas. Per un bruciatore, premi la manopola e giralo su HI, mentre premi il pulsante di accensione elettrica. Rilascia l'accensione una volta che il bruciatore è acceso. Se il bruciatore non si accende, ripeti 2-3 volte. Se ancora non si accende, attendi 5 minuti e usa un fiammifero.

Cosa fare se un bruciatore non si accende?

Chiudere la valvola del gas e attendere 5 minuti. Verifica che il tubo del gas non sia ostruito, che i fori di iniezione non siano bloccati (pulisci con un ago sottile) e che l'elettrodo di accensione sia ben posizionato (distanza di 3-5 mm dal bruciatore). Se il problema persiste, contatta il fornitore.

Posso usare il propano con questo barbecue?

Sì, il barbecue è compatibile con propano, butano e miscele GPL. Assicurati di utilizzare un regolatore di pressione adatto al tipo di gas scelto (pressione 28-30 mbar per butano, 37 mbar per propano, ecc.). Gli iniettori forniti sono adatti a più gas, verifica le specifiche.

Come pulire il barbecue dopo l'uso?

Chiudere la valvola della bombola del gas e attendere che il barbecue si raffreddi. Rimuovere le griglie e il vassoio, pulirli con una spugna di plastica e acqua calda saponata o bicarbonato di sodio. Per i residui ostinati, lasciare in ammollo per tutta la notte. Pulire lo spartifiamma e il cassetto dei grassi. Asciugare accuratamente tutte le parti prima di rimontarle.

Dove conservare la bombola del gas quando non in uso?

Dopo ogni utilizzo, chiudere la valvola della bombola. Se il barbecue viene riposto all'interno, la bombola del gas deve essere scollegata e conservata all'esterno, in un luogo asciutto e ventilato, lontano da fonti di calore. La bombola deve essere sempre conservata in posizione verticale.

Posso usare il barbecue all'interno?

No, questo barbecue è progettato solo per uso esterno. Usarlo all'interno o in un veicolo da turismo può provocare accumulo di gas e rischio di incendio o esplosione.

Come mantenere i bruciatori?

I bruciatori devono essere controllati e puliti regolarmente per evitare ostruzioni da ragnatele o insetti. Smontare i bruciatori, pulire i fori con un ago sottile (non stuzzicadenti di legno). Verifica l'allineamento dell'elettrodo di accensione. Rimontare correttamente, assicurandosi che i tubi siano ben inseriti.

Cosa fare in caso di odore di gas?

Se senti odore di gas, non accendere il barbecue. Chiudere immediatamente la valvola della bombola del gas. Spegnere qualsiasi fiamma libera. Verifica le connessioni con acqua saponata. Se viene rilevata una perdita, stringere le connessioni o contattare un professionista. Non continuare a usare l'apparecchio finché la perdita non è stata riparata.

MANUALE UTENTE BBQ Sunny 2+Burner Patton

I Manuale utente - 38

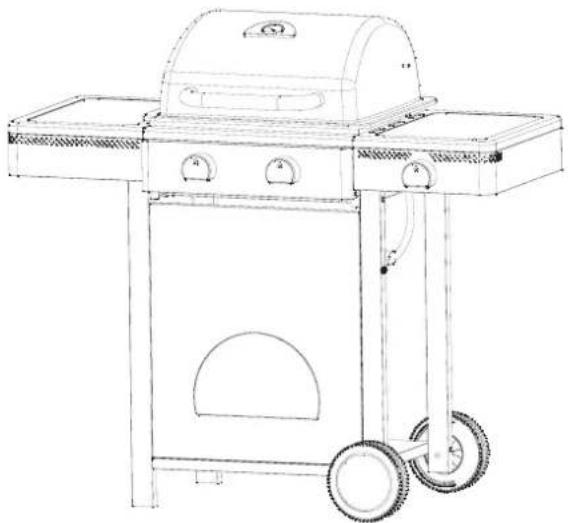

PATTON

Da utilizzare solo all aria aperta.

Prima della messa in servizio leggere attentamente la modalita d uso.

Attenzione :le parti accessibili possono essere molt calde. Non ammetere i bambini vicino all apparecchio.

Non spostare l'apparecchio durante l'uso.

Spegnere l'alimentazione del gas alla bombola del gas dopo l'uso.

Qualsiasi modifica dell'apparecchio può essere pericoloso.

Parti sigillate dal costruttore o dal suo agente non deve essere modificata dall'utente.

Non modificare l'apparecchio.

INFORMAZIONI DI SICUREZZA

• Non utilizzare mai questo BBQ senza un regolatore di pressione.
- Se il regolatore non è fornito con il vostro barbecue – a seconda di quale gas decidete di usare – rivolgetevi al vostro rivenditore locale di gas per un regolatore.
- La seguente tabella e' solo una guida.

ASSEMBLAGGIO DEL TUBO FLESSIBILE E DEL REGOLATORE

- Deve essere adatto per butano o propano (GPL).

- Deve sostenere le pressioni sopraindicate.

• Non deve eccedere 1.5 m di lunghezza.

- Il tubo flessibile deve essere collegato ad un adattatore.

- Utilizzare una clip o un fermo per collegare il tubo flessibile all'adattatore del BBQ, per assicurare la connessione tra tubo e regolatore.

• Dopo che il tubo e' collegato, accendere il gas e controllare se ci sono perdite. Vedi: Controllo Perdite Di Gas. Assicurarsi di effettuare questa procedura in una zona ben arieggiata e mai in presenza di una fiamma, una scintilla o una fonte di calore.
  • Non usare mai una bombola di gas ammaccata o arrugginita.

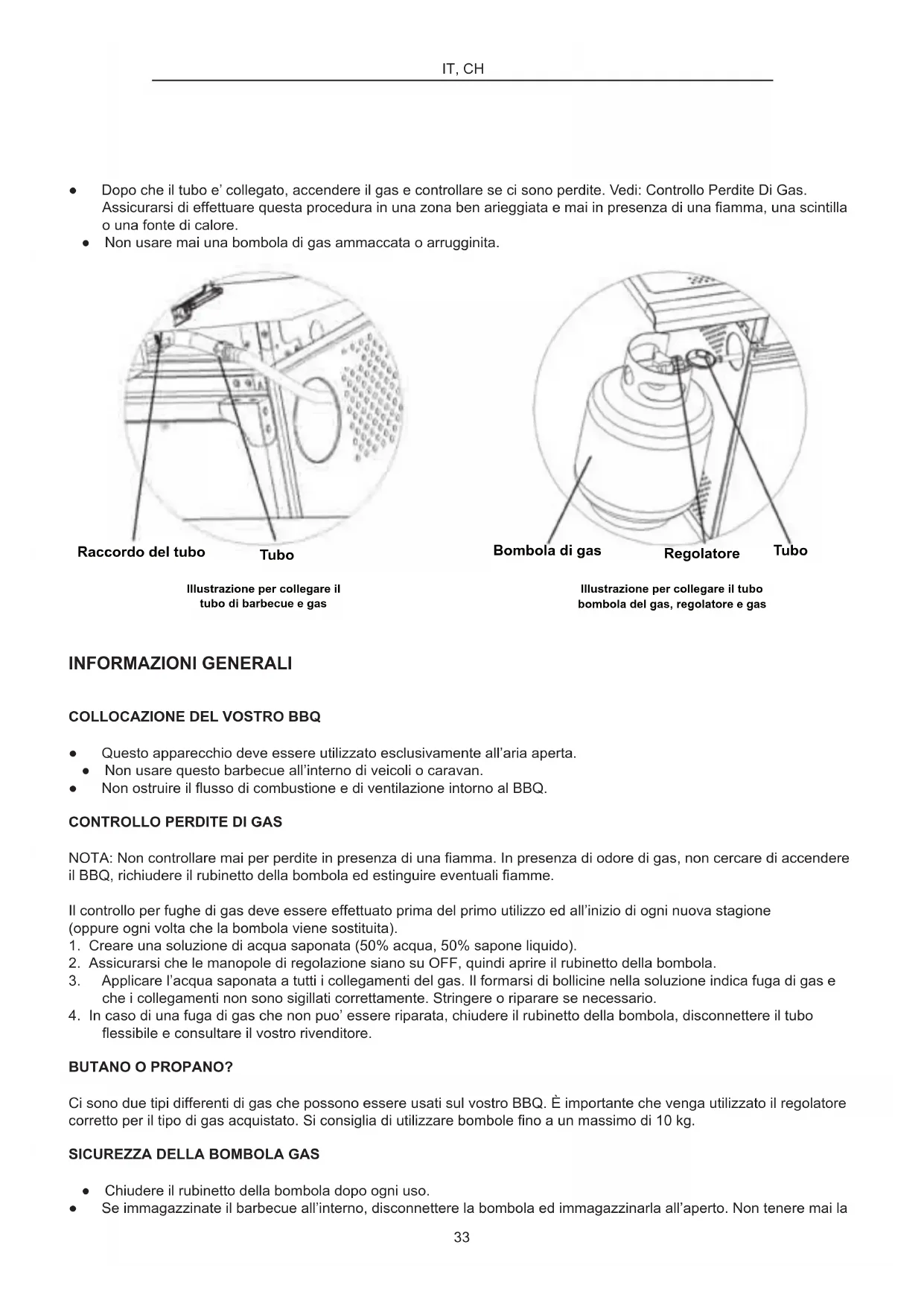

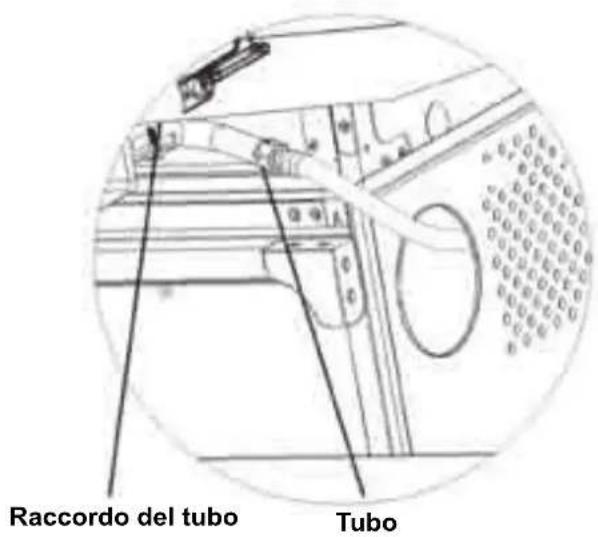

Illustrazione per collegare il tubo di barbecue e gas

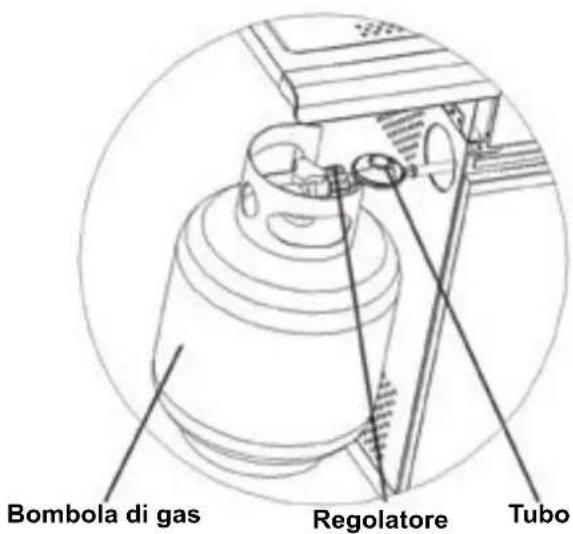

Ilustrazione per collegare il tubo bombola del gas, regolatore e gas

INFORMAZIONI GENERALI

COLLOCAZIONE DEL VOSTRO BBQ

• Questo apparecchio deve essere utilizzato esclusivamente all'aria aperta.
• Non usare questo barbecue all'interno di veicoli o caravan.
  • Non ostruire il flusso di combustione e di ventilazione intorno al BBQ.

CONTROLLO PERDITE DI GAS

NOTA: Non controllare mai per perdite in presenza di una fiamma. In presenza di odore di gas, non cercare di accendere il BBQ, richiudere il rubinetto della bombola ed estinguire eventuali fiamme.

Il controllo per fughe di gas deve essere effettuato prima del primo utilizzo ed all'inizio di ogni nuova stagione (oppure ogni volta che la bombola viene sostituita).

1. Creare una soluzione di acqua saponata (50% acqua, 50% sapone liquido).
2. Assicurarsi che le manopole di regolazione siano su OFF, quindi aprire il rubinetto della bombola.
3. Applicare l'acqua saponata a tutti i collegamenti del gas. Il formarsi di bollicine nella soluzione indica fuga di gas e che i collegamenti non sono sigillati correttamente. Stringere o riparare se necessario.
4. In caso di una fuga di gas che non puo' essere riparata, chiudere il rubinetto della bombola, disconnettere il tubo flessibile e consultare il vostro rivenditore.

BUTANO O PROPANO?

Ci sono due tipi differenti di gas che possono essere usati sul vostro BBQ. È importante che venga utilizzato il regolatore corretto per il tipo di gas acquistato. Si consiglia di utilizzare bombole fino a un massimo di 10 kg.

SICUREZZA DELLA BOMBOLA GAS

• Chiudere il rubinetto della bombola dopo ogni uso.
Se immagazzinate il barbecue all'interno, disconnettere la bombola ed immagazzinarla all'aperto. Non tenere mai la

bombola di gas all'interno.

• Mantenere la bombola in posizione eretta.
  • Non sottoporre la bombola a calore eccessivo.
• Tenere la bombola lontano da fiamme, scintille e fonti di calore.

PULIZIA E MANUTENZIONE

PULITURA DELL'APPARECCHIO

- Chiudere il rubinetto della bombola e posizionare le monopole di regolazione su "OFF". Aspettare che si raffreddi e poi pulire il bruciatore e I tubi.

PULITURA DELLA GRIGLIA

- Chiudere il rubinetto della bombola. Attendere che le griglie si siano raffreddate prima di lavarle con aqua tiepida e detersivo. Utilizzare un panno, una spugna o una paglietta inumidita.

PULITURA DEL FORNELLO

- Lavare e pulire i fori periodicamente con acqua tiepida e detersivo. Utilizzare una spazzola metallica per rimuovere residui di grasso se necessario. Asciugare bene prima di re-inserire nel corpo dell'apparecchio.

PULITURA DELLA VASCHETTA PER GRASSO

- Lasciare che il grasso si raffreddi prima di svuotare e lavare con liquido detergente.

PULITURA ANNUALE DEL BBQ

La pulitura della griglia e della piastra calda dopo ogni uso le mantengono pronte per uso istantaneo. Una volta all'anno, dare all'intero BBQ una pulizia completa.

INTERNO

• Posizionare le manopole di regolazione su "OFF", chiudere il rubinetto della bombola così' interrompendo il flusso di gas.
• Rimuovere il tubo flessibile/regolatore dal BBQ.
• Rimuovere e pulire le piastre, i fornelli ed i bruciatori
  • Coprire gli orifizii del rubinetto con carta di alluminio.
• Spazzolare la parte interna e la parte inferiore del corpo del BBQ con una spazzola metallica d'ottone. Lavare con sapone delicato e acqua calda. Risciacquare completamente e asciugare.
• Rimuovere la carta di alluminio e controllare che non ci siano ostruzioni. Eliminare gli orifizii bloccati con un fermaglio da carta raddrizzato. Non usare mai uno stuzzicadenti di legno. Potrebbe rompersi e bloccare l'orificio.
• Controllare l'elettrodo della scintilla, regolare se necessario.
• Sostituire i bruciatori ed altri componenti.
• Ricollegare il tubo flessibile e testare l'accensione.
• La cura adeguata e la manutenzione manterranno il vostro BBQ in ottimo stato molto piu' a lungo.
• Immagazzinare l'apparecchio in un luogo asciutto.

• Questo barbecue e' costruito in acciaio rivestito in struttura e parzialmente rivestito in ceramica. Ci sono molti prodotti disponibili per la pulizia. Utilizzare sempre un prodotto delicato.
  • Per ritoccare in caso di graffi notevoli sull'acciaio, utilizzare carta smerigliata molto fine e asciutta.
• Spruzzi di grasso possono accumularsi ed incrostarsi sulle superfici di acciaio, dando l'apparenza di ruggine. Per rimuoverli, utilizzare una spugnetta abrasiva con un prodotto adatto alla pulizia dell'acciaio.

RAGNI E INSETTI OCCASIONALMENTE POSSONO FILARE RAGNATELE O COSTRUIRE NIDI NEI TUBI DEL BRUCIATORE. QUESTI POSSONO OSTRUIRE IL FLUSSO DEL GAS CHE PUÒ CAUSARE INCENDI.

CIÒ È CONOSCIUTO COME “BACKLASH” E PUÒ DANNEGGIARE IL BBQ E GENERARE UNO STATO DI FUNZIONAMENTO PERICOLOSO.

FREQUENTI CONTROLLI E PULIZIA DEI TUBI DEL BRUCIATORE SONO CONSIGLIATI.

CONTROLLO DEL BRUCIATORE E PROVA DI ACCENSIONE

APRIRE SEMPRE IL COPERCHIO PRIMA DI ACCENDERE L'APPARECCHIO.

1. Con le manopole di regolazione del bruciatore (A) nella posizione di "off", aprire il rubinetto della bombola del gas.
2. Dopo il montaggio, le condotture ed i bruciatori saranno pieni d'aria. Le linee devono riempirsi di gas. Parecchi tentativi possono essere necessari prima che le linee si siano riempite.
3. Spingere e girare la manopola di regolazione nella posizione "HI" e simultaneamente premere il pulsante per l'accensione (B). Rilasciare il pulsante dopo che il bruciatore e'acceso.
4. Se il bruciatore non si accende, spegnere l'apparecchio e ripetere il punto 3, fino a 2 o 3 volte.
5. Se il bruciatore non si accende dopo il punto 4, SPEGNERE IL GAS ed ATTENDERE 5 MINUTI prima di tentare nuovamente oppure utilizzare un fiammifero.
6. NOTA: Controllare che le altre monopole di regolazione del bruciatore siano nella posizione "off" ad ogni tentativo.
7. Se i bruciatori non si accendono, chiudere il rubinetto del gas. Controllare che non ci siano ostruzioni.

PRIMO UTILIZZO/ USO DOPO LUNGHI PERIODI – INIZIO DI STAGIONE

• Leggere con attenzione le istruzioni per l'accensione, il funzionamento e le norme di sicurezza.
• Controllare gli orifizii del rubinetto del gas, i tubi del bruciatore ed i fori del bruciatore in caso di ostruzione.
• Controllare che il tubo del bruciatore sia posizionato correttamente sopra l'orifizio della valvola.
• Controllare che la bombola sia piena.
• Controllare che non ci siano fughe di gas usando acqua saponata.
• Posizionare i comandi del bruciatore su "OFF" e completare il collegamento.
• Aprire il coperchio prima di accendere.

MODO DI UTILIZZAZIONE BRUCIATORE LATERALE

• Controllare il tubo flessibile dell'approvvigionamento di gas prima dell'accensione. In presenza di tagli o screpolature, sostituire prima dell'uso. Non utilizzare il bruciatore laterale se sentite odore di gas.
• Tenere una bottiglia d'acqua saponata a portata di mano e controllare i collegamenti prima di ogni uso.
• Il coperchio deve essere aperto prima dell'accensione.
• Spingere e girare la manopola di regolazione di questo bruciatore sulla posizione "HI" simultaneamente spingendo il tasto elettronico dell'accensione.
  Se la candela non riesce a produrre una scintilla, usare un fiammifero per accendere il bruciatore.
• Utilizzare un wok o una padella fino a 200 mm di diametro e con un diametro minimo di 120 mm. Pentole piu' grandi possono provocare lo sbiadimento delle superfici.

BRUCIATURA OLII RESIDUI

Prima della cottura sul vostro BBQ per la prima volta, assicurarsi di bruciare olii residui ed eliminare sostanze estranee dal grill/piastra/padella.

• Con il coperchio completamente aperto, portare i bruciatori su "HI" per circa 10-15 minuti.
• Spegnere, lasciare che si raffreddi, quindi lavare con acqua saponata ed una spazzola. Asciugare con un panno.

CUCINARE CON IL COPERCHIO CHIUSO

IMPORTANTE: Non utilizzare mai tutti i bruciatori su "HI" quando cucinate con il coperchio chiuso.

• Utilizzare i bruciatori solo come indicato nello schema quando cucinate con il coperchio chiuso.

• Posizionare la piastra della griglia o pentola di cottura sopra i bruciatori centrali. Chiudere il coperchio e regolare bruciatori al MINIMO, "LO".

• Aprire sempre il coperchio prima di accendere.

• Controllare periodicamente il progresso.

SE IL BBQ NON FUNZIONA CORRETTAMENTE

•
• Non fumare durante il controllo!
- Chiudere il gas alla fonte, posizionare la manopola del bruciatore su "OFF".
- Attendere cinque minuti prima di riprovare.
- Controllare i collegamenti del gas.

- Ripetere la procedura di accensione e, se il BBQ ancora non riesce a funzionare correttamente, CHIUDERE IL RUBINETTO DEL GAS, POSIZIONARE I CONTROLLI DEL BBQ SU "OFF". Aspettare che il BBQ si raffreddi e controllare quanto segue:

a) Cattivo allineamento del tubo/i del bruciatore e orifizio/i

CORREZIONE: Riposizionare il tubo del bruciatore correttamente sopra l'orifizio.

b) Ostruzione nella linea del gas.

CORREZIONE: Rimuovere il tubo flessibile dal BBQ. Aprire il rubinetto del gas per un secondo per eliminare l'osstruzione dal tubo flessibile. Chiudere il rubinetto del gas e ricollegare il tubo flessibile all'apparecchio.

c) Ostruzione di un orifizio.

CORREZIONE: Rimuovere le parti all'interno del corpo del BBQ. Rimuovere i bruciatori tirando lo spinotto sotto al "piede" del bruciatore per mezzo di un cacciavite o di pinzette. Sollevare ogni bruciatore dall'orifizio della valvola del gas, e rimuovere l'ostruzione con un cavo sottile. Reinstallare i bruciatori sopra gli orifizii e mettere ogni "piede" nel supporto di attacco in basso al corpo del BBQ. Sostituire gli spinotti. Sostituire i componenti di cottura.

d) Cattivo allineamento della candela di accensione.

CORREZIONE: La punta dell'elettrodo dovrebbe puntare verso il collettore. La distanza fra l'elettrodo della scintilla e la punta del collettore dovrebbe essere di 3-5 millimetri. Regolare se necessario piegando con attenzione.

Se la riaccensione è necessaria mentre il BBQ è ancora caldo, aspettare per almeno cinque minuti prima di riaccendere. (questo permette al gas accumulato di venire liberato).

Se tutti i controlli/correzioni sono stati eseguiti ed il BBQ ancora non funziona correttamente, rivolgersi al vostro rivendi tore ed al servizio assistenza.

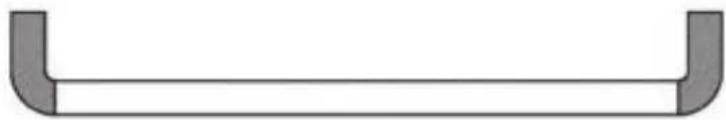

La maniglia della griglia in servizio puo ragiungere una temperatura elevata, per cui si consiglia vivamente di non toccare i punti indicati nel disegno di cui sopra.

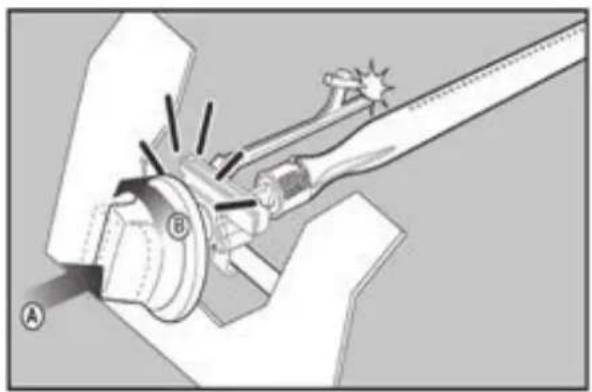

Accensione la fiamma

Tutti i pulsanti regolatori di gas devono essere in posizione "OFF". Aprendo la valvola del regolatore di pressione sulla bombola. Per causare una scintilla, premere l'interruttore A mantenerlo in questa posizione per 3-5 secondi per consentire il flusso di gas. Quindi ruotare la manopola verso sinistra fino alla posizione "HIGH" (B). Compare una scintilla nel tubo bruciatore (C). Si può sentire un rumore di scoppio una fiamma arancione appare ad una distanza di 6-10 cm dal tubo sul lato sinistro del bruciatore. (D) Il suono udito, mantenere la manopola di controllo per altri 2 secondi, consentendo il passaggio del tubo bruciatore a gas (E) garantire la corretta accensione. Quando il bruciatore è acceso, i bruciatori vicino si accendono quando i bruciatori corrispondenti pulsanti si trasformano in posizione "HIGH".

Nella posizione "HIGH" la scintilla dovrebbe essere di 12 - 20 mm di lunghezza e di colore arancio. Per scegliere la potenza minima, ruotare la manopola del termostato verso sinistra. Se, dopo aver seguito tutte le procedure sopra descritte, l'illuminazione non è corretta, si prega di contattare il fornitore.

ATENZIONE

Se dopo aver eseguito tutte le procedure correttamente il fuoco non si accende correttamente, si prega di contattare il fornitore.
