MANUALE UTENTE DH24PG(LA) HITACHI

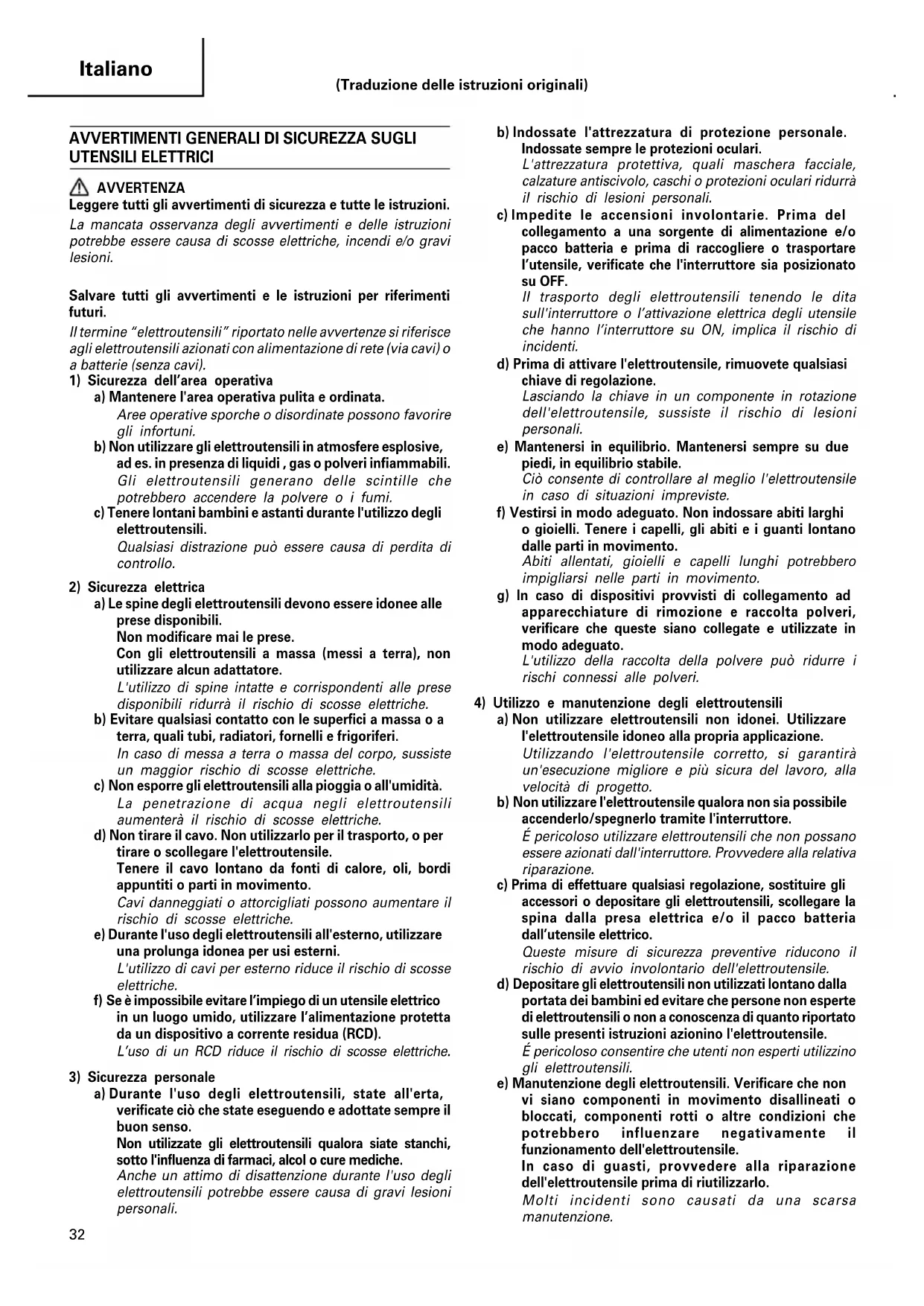

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. (Traduzione delle istruzioni originali) 04Ita_DH24PG_26PB_WE 4/8/13, 10:593233 Italiano *1 Accertatevi di aver controllato bene la piastrina perché essa varia da zona a zona. *2 Peso: Secondo procedura EPTA 01/2003 CARATTERISTICHE ACCESSORI STANDARD (1) Custodia di plastica .................................................... 1 (2) Impugnatura laterale .................................................. 1 (3) Calibro profondità ...................................................... 1 Gli accessori standard possono essere modificati senza preavviso. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Indossare protettori per le orecchie

L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare le leve ausiliarie se fornite con l’utensile.

La perdita di controllo può causare lesioni alla persona.

3. Afferrare l'utensile dalle superfici isolate quando si

eseguono operazioni in cui l'attrezzo di taglio potrebbe venire a contatto con fili elettrici nascosti o con il proprio cavo. Il contatto dell'accessorio da taglio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile e dare una scossa elettrica all'operatore.

4. Subito dopo aver adoperato l’attrezzo o durante le

operazioni non toccare mai la punta. Questa diventa molto calda durante il funzionamento e poterebbe causare ustioni.

5. Prima di iniziare a penetrare, frantumare o perforare

un muro, pavimento o soffitto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

6. Impugnare sempre saldamente il corpo e l’impugnatura

dell’utensile, per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso.

7. Indossare una maschera di protezione per la polvere

Non inalare le polveri dannose generate durante l’operazione di trapanatura o di cesellatura. La polvere può mettere a rischio la vostra salute e quella di coloro che vi stanno attorno. Modello DH24PG DH26PB DH28PBY Voltaggio (per zona)*

730 W 830 W 850 W Velocità senza carico

Capacità: cemento 3,4 – 24 mm 3,4 – 26 mm 3,4 – 28 mm acciaio 13 mm 13 mm 13 mm legno 32 mm 32 mm 32 mm Peso*

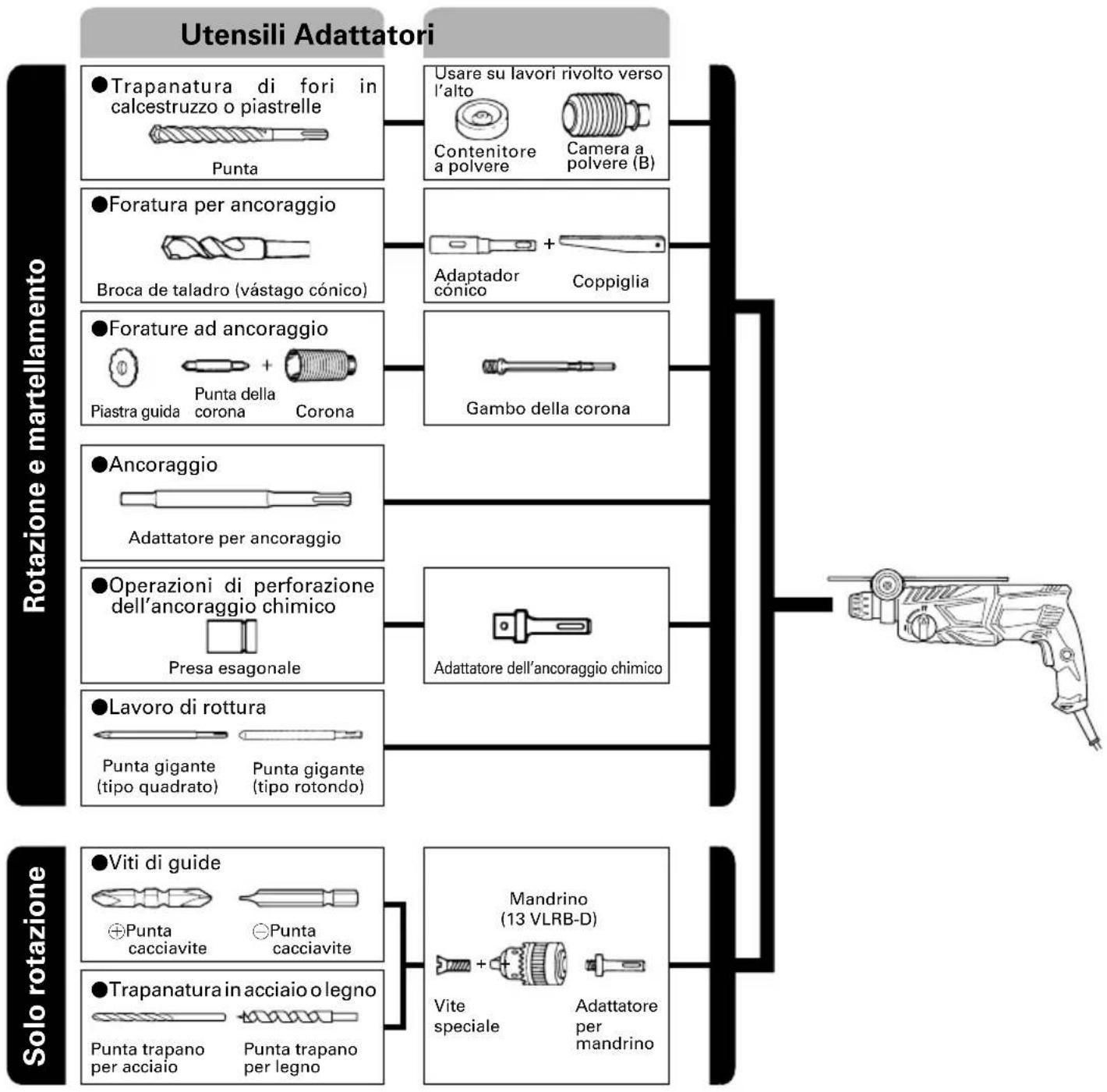

Trapanatura di fori in calcestruzzo o piastrelle Adaptador cónico Coppiglia Piastra guida Punta della corona Corona Gambo della corona 䢇 Forature ad ancoraggio 䢇Ancoraggio Adattatore per ancoraggio 䢇 Operazioni di perforazione dell’ancoraggio chimico Adattatore dell’ancoraggio chimico Adattatore per mandrino Mandrino (13 VLRB-D) Vite speciale 䢇 Lavoro di rottura Camera a polvere (B) Contenitore a polvere Solo rotazione Rotazione e martellamento 䢇 Viti di guide 䢇 Trapanatura in acciaio o legno , Punta cacciavite - Punta cacciavite Punta trapano per acciaio Punta trapano per legno Presa esagonale Punta gigante (tipo quadrato) Punta gigante (tipo rotondo) Broca de taladro (vástago cónico) Utensili Adattatori Usare su lavori rivolto verso l’alto 䢇 Foratura per ancoraggio

04Ita_DH24PG_26PB_WE 4/8/13, 10:593435 Italiano 䢇 Trapanatura di fori in calcestruzzo o piastrelle Punta (Albero sottile) Diametro esterno Lunghezza totale Lunghezza effettiva 3,4 mm 90 mm 45 mm 3,5 mm Adaptador cónico Tipo di conicità Conicità Morse (n.1) Conicità Morse (n.2) Conicità A Conicità B 䢇 Foratura per ancoraggio Corona Punta della corona Gambo della corona Diametro esterno Lunghezza totale 25 mm* Non applicabile 29 mm* 32 mm 105 mm 35 mm (A) 300 mm 38 mm 45 mm (B) 300 mm 50 mm 䢇 Forature ad ancoraggio Adattatore per ancoraggio Dimensioni dell’ancora W 1/4” W 5/16” W 3/8” W 1/2” W 5/8” 䢇 Ancoraggio

• Senza piastra di guida Gli accessori disponibili a richiesta sono soggetti a modifiche senza preavviso. Punta trapano SDS-plus Diametro esterno Lunghezza totale Lunghezza effettiva 4,0 mm 110 mm 49 mm 5,0 mm 110 mm 49 mm 160 mm 99 mm 5,5 mm 110 mm 50 mm 6,0 mm 110 mm 50 mm 160 mm 100 mm 6,4 mm 160 mm 100 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 7,5 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 9,5 mm 160 mm 100 mm 10,0 mm 160 mm 100 mm 260 mm 200 mm 10,5 mm 160 mm 100 mm 260 mm 200 mm 11,0 mm 160 mm 100 mm 12,0 mm 160 mm 88 mm 260 mm 187 mm 12,5 mm 160 mm 88 mm 260 mm 187 mm 12,7 mm 160 mm 88 mm 260 mm 187 mm 13,0 mm 160 mm 87 mm 14,0 mm 160 mm 87 mm 14,3 mm 160 mm 87 mm 260 mm 186 mm 14,5 mm 160 mm 87 mm 260 mm 186 mm 15,0 mm 160 mm 85 mm 16,0 mm 160 mm 85 mm 260 mm 186 mm 16,5 mm 160 mm 85 mm 17,0 mm 160 mm 85 mm 260 mm 185 mm 17,5 mm 160 mm 90 mm 260 mm 185 mm 18,0 mm 160 mm 85 mm 19,0 mm 260 mm 185 mm 20,0 mm 260 mm 175 mm 22,0 mm 260 mm 175 mm 24,0 mm 250 mm 173 mm 25,0 mm 450 mm 375 mm 04Ita_DH24PG_26PB_WE 4/8/13, 10:593536 Italiano ATTENZIONE 䡬 Il contenitore a polvere e la camera a polvere (B) sono solo per l’uso in lavori di perforazione su calcestruzzo. Non usateli per perforazioni di legni o metalli. 䡬 Inserire completamente la camera a polveer (B) alla parte della morsa dell’unità principale. 䡬 Quando si accende il martello perforatore mentre il camera a polvere (B) è staccato dalla superficie in calcestruzzo, il camera a polvere (B) ruoterà insieme alla punta del martello. Assicurarsi di accendere l’interruttore dopo aver fatto aderire il contenitore a polvere alla superficie in calcestruzzo. (Quando si usa un camera a polvere (B) attaccando una punta la cui lunghezza totale è più di 190 mm, il camera a polvere (B) non può toccare la superficie in calcestruzzo e quindi ruoterà. Perciò usare punte la cui lunghezza totale sia di 166 mm, 160 mm e 110 mm.) 䡬 Particelle di scarica nel camera a polvere (B) ogni due o tre perforazioni. 䡬 Sostituire la punta dopo aver rimosso il camera a polvere (B).

6. Scelta della punta

Se non si usa une punta appropriata per il diametro della vite, si rischis di danneggiare la testa della vita stessa o la punta.

7. Accertare la direzione della rotazione della punta

(Fig. 5) Il trapano ruota in senso orario (visto dal retro) quando si preme il lato R del pulsante. Premere il lato L del pulsante per far girare il trapano in senso antiorario. OPERAZIONE ATTENZIONE Per evitare incidenti, assicurrsi di spegnere l’interruttore e scollegare la spina dalla presa di corrente quando si installano o rimuovono le punte del trapano e vari accessori. L’interruttore di alimentazione deve essere spento anche quando si fa una pausa nel lavoro e quando si finisce di lavorare.

1. Funzionaménto dell’interruttore

Si può regolare la velocità di rotazione del trapano variando la corsa del grilletto-interruttore. La velocita è bassa quando l’interruttore a grilletto è premuto leggermente e aumenta quando si preme di più sul (grilletto) grilletto. Il funzionamento continuo può essere ottenuto premendo il grilletto e abbassando il bottone d’arresto. Per spegnere l’interruttore, premere di nuovo il grilletto in modo da svincolare il bottone d’arresto e rilasciare il grilletto nella posizione iniziale. Tuttavia, il grilletto dell’interruttore può essere tirato solo a metà durante il funzionamento all’indietro e ruota a metà della velocità durante il funzionamento in avanti. Il fermo dell’interruttore è inutilizzabile durante il funzionamento all’indietro.

2. Rotazione e martellamento

Questo martello perforatore può essere regolato nel modo di funzionamento a rotazione e martellamento premendo il pulsante e girando la leva del selettore sulla posizione (Fig. 6). (1) Montare la punta. (2) Premere l’interruttore a grilletto dopo aver applicato la punta sul luogo da forare (Fig. 7). APPLICAZIONI Funzione di rotazione e martellamento 䡬 Apertura di fori da ancoraggio 䡬 Apertura di fori nel cemento armato 䡬 Apertura di fori in tegole Con sola rotazione 䡬 Foratura di acciaio o legno (con accessori disponibili a richiesta) 䡬 Viti di fissaggio per macchine, viti del legn (con accessori disponibili a richiesta)

PRIMA DI INIZIARE LE OPERAZIONI

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Montaggio della punta trapano (Fig. 1)

ATTENZIONE Per evitare incidenti, assicurarsi di disattivare l'interruttore di scollegare la spina dalla presa di corrente. NOTA Quando si usano utensili come punte giganti, punte da trapano, ecc. assicurarsi di usare pezzi originali progettatti dalla nostra azienda. (1) Pulire il gambo della punta trapano. (2) Inserire la punta trapano torcendola nel portautensili fino a che si aggancia (Fig. 1). (3) Controllare l'agganciamento tirando la punta trapano. (4) Per staccare la punta del trapano, tirare completamente il mandrino in direzione della freccia e tirare in fuori la punta del trapano (Fig. 2).

5. Quando si installa un contenitore a polvere o una

camera a polvere (B) (Accessori disponibili a richiesta) (Fig. 3, Fig. 4) Quando si usa un martello perforatore per lavori di perforazione verso l’alto mentre si remuove l’adattatore per camera a polvere (B), attaccare un contenitore a polvere o una camera a polvere (B) per raccogliere la polvere o particelle per un facile funzionamento. 䡬 Installazione del contenitore a polvere Usare il contenitore a polvere attaccandolo alla punta del martello perforatore come mostrato nella Fig. 3. Quando si usa una punta con ampio diametro, allagare il foro centrale del contenitore a polvere con questo martello perforatore. 䡬 Installazione della camera a polvere (B) Quando si usa la camera a polvere (B), inserire la camera a polvere (B) dalla cima della punta allineandola alla scanalatura sull’impugnatura (Fig. 4). 04Ita_DH24PG_26PB_WE 4/8/13, 10:593637 Italiano (3) Non è assolutamente necessario eserciatare una grande forza sul trapano. Spingere invece il trapano solo leggermente, in modo che si veda la polvere uscire dal foro. ATTENZIONE Se la punta, durante la penetrazione nel materiale, dovesse incontrare del ferro, essa portrebbe avere la tendenza a fermarsi (non può girare), il che causerebbe a sua volta la tendenza del trapano a girare in senso opposto. Per tale ragione è consigliabile afferrare sempre saldamente sia l’impugnatura principale che laterale, come mostrato in Fig. 7.

Per inserire il modo di funzionamento a sola rotazione, far girare il selettore premere il tasto a pressionee per portarlo in posizione (Fig. 8). Per eseguire dei fori nel legno o nel metallo facendo uso del mandrino e dell’adattatore per mandrino (accessorio disponibile a richiesta), procedere nel modo seguente. Montaggio del mandrino e dell’adattatore per mandrino (Fig. 9). (1) Applicazione del mandrino all’adattatore (2) La parte dell’asta SDS plus è uguale alla punta del trapano. Perciò per applicarla fare riferimento alla sezione “Montaggio della punta”. ATTENZIONE 䡬 Applicando una forza più elevata di quanto non sia necessario non si accelera per niente l’esecuzione del lavoro. Si rischia invece di deteriorare la punta e di ridurre la durabilità del trapano. 䡬 Estraendo la punta dal foro è possibile che si producano degli strappi. Toglierla quindi lentamente, con un movimento di andirivie-ni. 䡬 Non tentare di eseguire dei fori di ancoraggio o dei fori nel cemento usando la sola funzione di rotazione! 䡬 Non usare il trapano nella funzione di rotazione + percussione quando è montato il mandrino e l’adattatore per mandrino. Così facendo si ridurrebbe sicuramente la durabilità delle diverse parti dell’attrezzo.

4. Quando si infilano le viti di macchina (Fig. 10)

Innanzitutto inserire la punta del trapano nella fessura in fondo all’adattore (D) del mandrino. Poi montare l’adattore (D) del mandrino sull’unità principale usando il procedimento descritto in 4 (1), (2), (3), inserire la punta del trapano nelle fessure sulla testa della vite, afferrare l’unità principale e stringere la vite. ATTENZIONE 䡬 Attenzione a non prolungare eccessivamente la durata dell’avvitamento, altrimenti la vite può venire danneggiata a causa della forza eccessiva. 䡬 Per avvitare un perforatore, disporre l’utensile perpendicolare alla testa della vite, altrimenti è possibile che la testa della vite o la punta del giravite si rovinino, oppure che la forza di avvitamento non venga trasferita completamente alla vite. 䡬 Non tentare di usare il martello perforatore nella funzione di rotazione e battitura con l’adattore del mandrino e la punta del trapano attaccati.

5. Avvitamento di viti del legno (Fig. 10)

(1) Scelta dalla punta Se possibile, usare una vite con testa a croce. Usando una vite con testa a meno, la punta potrebbe scivolare fuori facilmente. (2) Avvitamento di viti del legno 䡬 Prima di avvitare viti del legno, eseguire un foro quida nel materiale da avvitare. Disporre la punta sulla acanalatura della testa della vite e avvitare con cura. 䡬 Far girare prima il giravite a bassa velocità per un momento, fino a quando la perforatrice è parzialmente, inserita nel legno; dopo di che, premere più fortemente il grilletto, fino ad ottenere la velocità di avvitamento ideale. ATTENZIONE Preparare il foro guida con cura, tenendo in considerazione la durezza del legno. Se il foro dovesse essere troppo piccolo o profondo, sarebbe necessario applicare una forza di avvitamento tale, che il passo della vite del legno potrebbe venire rovinato.

6. Uso della bacchetta di arresto (Fig. 11)

(1) Allentare il bullone manopola sul manico laterale e inserire la bacchetta di arresto nel foro di montaggio sul manico laterale. (2) Regolare la posizione della bacchetta d’arresto a seconda della profondità del foro e fissare bene il bullone manopola.

7. Uso della punta a gambo conico insieme con

l’adattatore per gambo conico (1) Montare l’adattatore per gambo conico sul trapano (Fig. 12). (2) Montare la punta a gambo conico sull’adattatore per punta a gambo conico (Fig. 12). (3) Accendere l’attrezzo ed eseguire il foro secondo la profondità prestabilita. (4) Per smontare la punta a gambo conico inserire la coppiglia nella fessura dell’adattatore per gambo conico e battere sulla punta (della coppiglia) con un martello, con l’attrezzo e la punta appoggiati su dei supporti (Fig. 13).

(PER CARICHI LIMITATI) Per eseguire dei fori ad ampio raggio usare una corona (carico limitato). La corona va usata in combinazione con la punta della corona ed il gambo della corona, pure disponibili quali accessori opzionali.

ATTENZIONE Controllare che l’attrezzo sia spento e non collegato alla presa di rete. (1) Montare la corona sul gambo della corona (Fig. 14). Lubrificare la filettatura del gambo della corona, in modo da facilitare lo smontaggio. (2) Montare il gambo della corona sul trapano (Fig. 15). (3) Inserire la punta della corona nella piastra guida, a fondo. (4) Innestare la piastra guida e la corona e girare la piastra guida verso destra o sinistra, in modo che non si piega anche girandola verso il basso (Fig. 16).

2. Esecuzione di forature (Fig. 17)

(1) Inserire la spina del cavo in una presa di rete. (2) La punta della corona è provvista di una molla. Appoggiare la corona sulla superficie da forare. Fare in modo che le due superfici siano bene in contatto e mettere l’attrezzo in funzione. (3) Dopo aver forato fino ad una profondità di circa 5 mm, la posizione del foro diventa stabile. A questo momento continuare la foratura senza punta della corona e la piastra guida. 04Ita_DH24PG_26PB_WE 4/8/13, 10:593738 Italiano (4) Esercitando unaforza eccessiva sul trapano, durante la foratura, non si aumenta la velocità di esecuzione del lavoro, ma si causa soltanto il più veloce consumo della punta e la diminuzione della durata del trapano. ATTENZIONE Prima di togliere la punta della corona e la piastra guida spegnere l’apparecchio e levare la spina dalla presa di rete.

3. Smontaggio (Fig. 18)

È possibile procedere con un altro metodo: togliere il gambo della corona dal trapano e battere fortemente con un martello due o tre volte la testa del gambo della corona. Si allenta cosi la filettatura e la corona può essere smontata. LUBRIFICAZIONE Per assicurare il buon funzionamento di questo trapano, esso deve essere lubrificato con del grasso a bassa viscosità. Per prolungare la durata dell’utensile, sostituire il grasso ogni volta che si cambia la spazzola al carbonio. Continuando ad usare il trapano con lubrificazione carente si causa una sicura limitazione della vita dell’attrezzo. ATTENZIONE Usare solo il grasso sopracitato. Usando del grasso diverso le prestazioni dell’attrezzo potrebbero soffrirne. Se il grasso deve essere sostituito, rivolgersi ad un centro di assistenza.

MANUTENZIONE ED ISPEZIONE

1. Controllo della punta

L’uso di punte usurate causa un malfunzionamento del motore e un abbassamento dell’efficenza di lavoro. Sostituire le punte usurate o appuntirle immediatamente quando si notano segni di abrasione.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusìvamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Ispezione delle spazzole di carbone

Per Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l’ispezione delle spazzole di carbone e la loro sostituzione su questo utensile deve essere eseguita SOLO da un centro assistenza autorizzato hitachi.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’attrezzo è danneggiato, l’attrezzo deve essere rinviato ad un centro assistenza autorizzato Hitachi per la sostituzione del cavo.

6. Lista dei pezzi di ricambio

CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. GARANZIA La nostra garanzia copre gli Attrezzi ad alimentazione elettrica Hitachi conformemente alle norme e ai regolamenti statutari/specifici del paese. La presente garanzia non copre i difetti o i danni dovuti a uso improprio, abuso, né quelli dovuti al normale logorìo. In caso di reclamo, si prega di spedire l’Attrezzo ad alimentazione elettrica, in condizioni integre, con il CERTIFICATO DI GARANZIA posto al fondo delle presenti Istruzioni per l’uso, a un Centro Assistenza Autorizzato Hitachi. NOTA A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 100 dB (A) (DH24PG) 101 dB (A) (DH26PB) 100 dB (A) (DH28PBY) Livello misurato di pressione sonora pesato A: 89 dB (A) (DH24PG) 90 dB (A) (DH26PB) 89 dB (A) (DH28PBY) KpA incertezza: 3 dB (A) Indossare i dispositivi di protezione acustica. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Perforazione nel cemento: Valore di emissione vibrazioni

(DH26PB, DH28PBY) 04Ita_DH24PG_26PB_WE 9/6/13, 11:12 AM3839 Italiano Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione. AVVERTENZA 䡬 Il valore di emissione vibrazioni durante l’uso effettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso. 䡬 Identificare le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). 04Ita_DH24PG_26PB_WE 4/8/13, 10:593940 Nederlands

1 Modello 2 N° di serie 3 Data di acquisto 4 Nome e indirizzo dell'acquirente 5 Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)
