Tipo di prodotto	Frullatore
Marca	Moulinex
Modello	LM313A28
Capacità della caraffa del frullatore	1,25 L per miscele dense, 1 L per liquidi
Velocità	Variabile con posizione Pulse
Materiale della caraffa	Vetro o plastica a seconda del modello
Accessori inclusi	Macina erbe aromatiche (D), Macina spezie (E) a seconda del modello
Sicurezza	Blocco di sicurezza: funzionamento solo se la caraffa o l'accessorio è posizionato correttamente
Tempo di utilizzo massimo	3 minuti continui per il frullatore
Pulizia del blocco motore	Panno umido, non immergere
Pulizia della caraffa in vetro	Lavastoviglie (cestello superiore, programma ECO)
Pulizia della caraffa in plastica e accessori	Non mettere in lavastoviglie
Alimentazione	Presa di corrente con tensione appropriata (non specificata)
Ricambi disponibili	Accessori (macina, caraffa) venduti separatamente
Garanzia	Consultare il libretto di servizio

Domande frequenti - LM313A28 MOULINEX

Come assemblare la caraffa del frullatore?

Inumidire la guarnizione (c2) e posizionarla sul gruppo lame (c1) assicurandosi che le 3 pieghe siano visibili. Quindi bloccare l'insieme sulla caraffa (c3) ruotando di un quarto di giro in senso antiorario.

Perché il mio frullatore non si avvia?

Verificare che la caraffa o l'accessorio sia posizionato e bloccato correttamente sul blocco motore. Il lucchetto verde deve essere visibile. Assicurarsi inoltre che il selettore di velocità sia su «0» prima di posizionare l'accessorio.

Qual è la quantità massima di ingredienti da mettere nel frullatore?

Non superare 1,25 L per le miscele dense e 1 L per le preparazioni liquide. Un eccesso può causare perdite o vibrazioni.

Come pulire il frullatore?

Scollegare l'apparecchio. Lavare la caraffa e il coperchio con acqua calda e sapone o in lavastoviglie (se caraffa in vetro). Il blocco motore si pulisce con un panno umido. Non immergere mai il blocco motore.

Cosa fare in caso di perdita dal fondo della caraffa del frullatore?

Verificare che la guarnizione (c2) sia posizionata correttamente sul gruppo lame e che questo sia ben bloccato sulla caraffa. Se la guarnizione è mal posizionata, occorre riposizionarla.

Posso usare il frullatore in continuo per più di 3 minuti?

No, il tempo di utilizzo massimo è di 3 minuti. Dopodiché, lasciare raffreddare l'apparecchio prima di riutilizzarlo.

Come usare il macina erbe aromatiche?

Posizionare gli ingredienti nella caraffa (F), posizionare la guarnizione e il gruppo lame, quindi bloccare. Capovolgere l'insieme sul blocco motore e ruotare di un quarto di giro. Utilizzare la velocità adatta (vedere tabella delle quantità). Non utilizzarlo per liquidi.

Il coperchio del frullatore perde, cosa fare?

Ridurre la quantità di ingredienti se è eccessiva. Assicurarsi che il coperchio sia ben bloccato sulla caraffa.

Come sbloccare il gruppo lame della caraffa?

Per la caraffa del frullatore, ruotare il gruppo lame di un quarto di giro in senso antiorario per sbloccarlo. Per gli accessori, procedere allo stesso modo.

Posso mettere gli accessori in lavastoviglie?

Solo la caraffa in vetro (a seconda del modello) può essere messa in lavastoviglie (cestello superiore, programma ECO). Gli accessori (macina) e la caraffa in plastica non devono essere lavati in lavastoviglie.

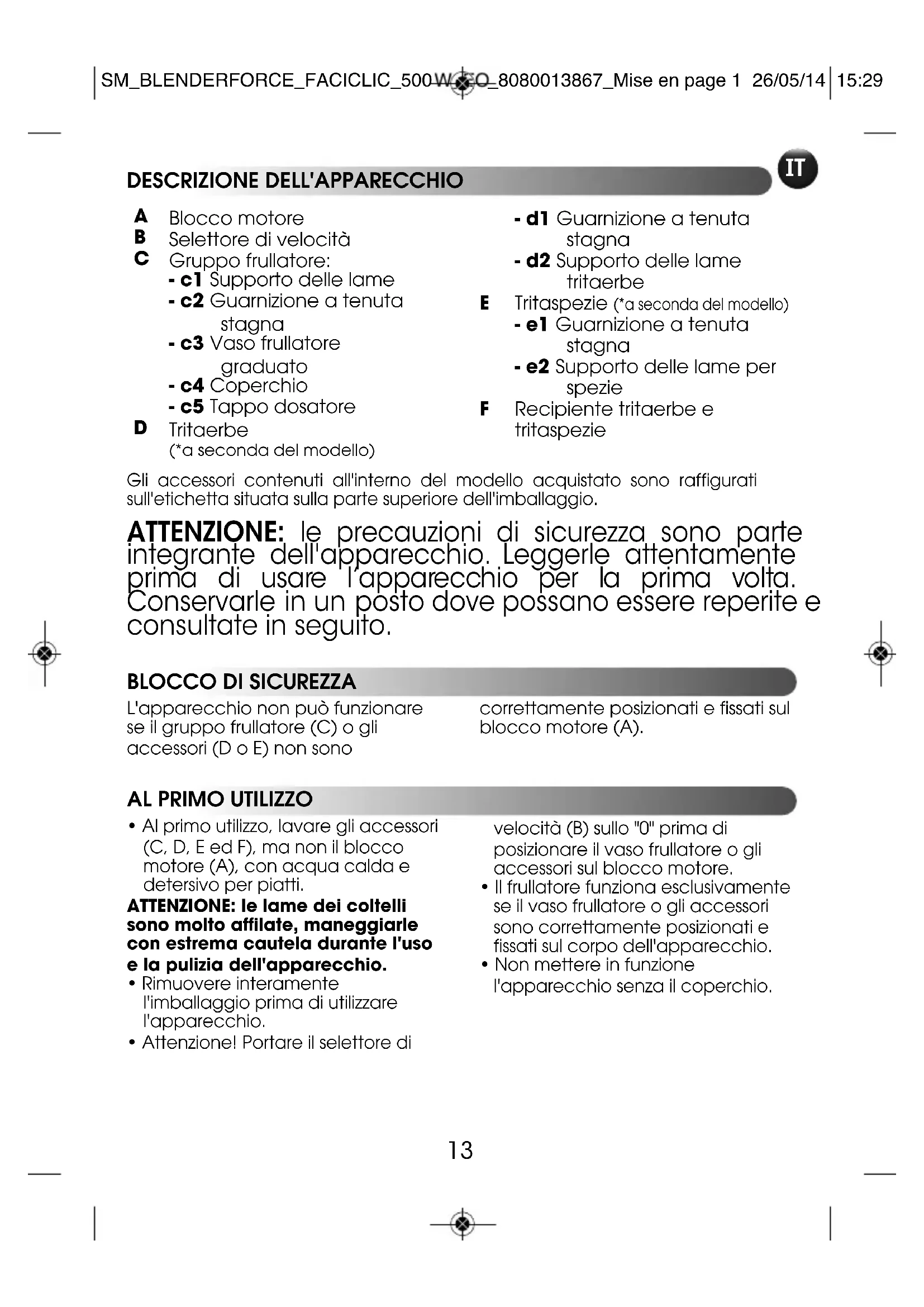

MANUALE UTENTE LM313A28 MOULINEX

A Blocco motore
B Selettore di velocità
C Gruppo frullatore:

-c1 Supporto delle lame
-c2 Guarnizione a tenutaagna

-c3 Vaso frullatore graduato
-c4 Coperchio
-c5 Tappodosatore

D Tritaerbe

(*a seconda del modello)

• d1 Guarnizione a tenutaagna
• d2 Supporto delle lame tritaerbe

E Tritaspezie (*a seconda del modello)

-e1 Guarnizione a tenutaagna
-e2 Supporto delle lame per spezie

F Recipiente tritaerbe e tritaspezie

Gli accessori contenuti all'interno del modello acquistato sono raffigurati sull'etichetta situata sulla parte superiore dell'imballaggio.

ATTENZIONE: le precauzioni di sicurezza sono parte integrante dell'apparecchio. Leggerle attendamente prima di usare l'apparecchio per la prima volta. Conservarle in unippo dove possano essere reperite e consultate in seguito.

BLOCCO DI SICUREZZA

L'apparecchio non può funzionare se il gruppo frullatore (C) o gli accessori (D o E) non sono

correttamente posizionati e fissati sul blocco motore (A).

AL PRIMO UTILIZZO

• Al primo utilizzato, lavare gli accessori (C, D, E ed F), ma non il blocco motore (A), con acqua calda e detersivo per piatti.

ATTENZIONE: le lame dei coltelli sono molto affiliate, maneggiare con estrema cautela durante l'uso e la pulizia dell'apparecchio.

Rimuovere interamente l'imballaggio prima diutilizzare l'apparecchio.
- Attenzione! Portare il selettore di

velocità (B) sullo "0" prima di posizionare il vaso frullatore o gli accessori sul blocco motore.

• Il frullatore funzione esclusivamente se il vaso frullatore o gli accessori sono correttamente posizionati e fissati sul corpo dell'apparecchio.
  Non mettere in funzione l'apparecchio alla coperchio.

UTILIZZO DELL'APPARECCHIO

• Inumidire la guarnizione (c2) e posizionarla sul supporto delle lame (c1): le 3 scanalature presenti sulla guarnizione devono restare ben visibili. Se la guarnizione viene insertita al contrario, il supporto delle lame non può essere fissato al vaso frullatore (fig. 1).
• Posizione il gruppoosi assemblato (c1+c2)sul fondodel vaso frullatore (c3).Fissarlo ruotando il supporto delle lame di un quarto di giro in senso antiorario (fig. 2).
• Introduire gli ingredienti nel vaso frullatore perché oltrepassare il livello massimoindicato:

* 1,25 L per alimenti densi

* 1 L per alimenti liquidi

• Fissare il coperchio (c4) sul vaso frullatore e posizionare il tappodosatore (c5) nell'apposito alloggiamento posto sul coperchio.
• Posizione are il gruppo (C) sul blocco motore (A). Il simbolo rosso del lucchetto [aperto] è visibile atraverso l'apposita aperture sul bordo del blocco motore (fig. 3 - posizione 1).
• Ruotare quindi il vaso frullatore (C) di un quarto di giro fino alla comparsa del lucchetto verde (hiuso) (fig. 3 - posizione 2).

Il vaso frullatore può essere montato in 2 posizioni differenti: con l'impugnatura sulla destra o sulla sinistra del blocco motore.

• RRispettare il tempo massimo di utilizzo del frullatore di 3 minuti.
• Il tritaerbe (D) consente di sminuzzare in pochi secondi allimenti quali cipolle, aglio, carne (tagliata a dadini) e frutta secca e di preparare pangrattato (con del pane raffermo). Non utilizzato il tritaerbe (D) per miscele liquide (sicchi di frutta, ecc.).
• Il tritaspezie (E) consente di macinare in pochi secondi diversi tipi

di spezie: semi di coriandolo, pepe, ecc.

• Questi accessori sono dotati di un recipiente (F) che impedisce di toccare le lame durante il funzionamento dell'apparecchio.
  1- Capovolgere il recipiente (F) e versarvi gli ingredienti.
  2- Posizione are la guarnizione a tenutaagna (d1) o (e1) nell'apposto alloggiamento posto sul supporto delle lame (d2 o e2) (fig. 4).

Posizione are il supporto delle lame sul recipiente allineando le 2 facche presenti, rispettivamente, sul recipiente e sul supporto delle lame. Fissare l'accessorio ruotando il supporto delle lame di un quarto di giro in senso antiorario (fig. 5).

Attenzione: se l'accessorio non è posizionato correttamente, potrebbero verificarsi fuoriuscite.

3- Capovolgere l'accessorioosi assemblato (D o E) e posizionarlo sul blocco motore. Il symbolo rosso del lucchetto [o perto) è visibile atraverso I'apposita aperture sul bordo del blocco motore (fig. 6 - posizione 1).
4- Ruotare quindi l'accessorio (D o E) di un quarto di giro fino alla comparsa del lucchetto verde (hiuso) (fig. 6 - posizione 2).
5- Collegare l'apparecchio all'alimentazione e ruotare il selettore di velocità (B) sulla posizione desiderata oppure portare più volte su "Pulse". Impugnare saldamente il recipiente (F) durante il funzionamento dell'apparecchio. Per arrestare l'apparecchio, riportare il selettore di velocità (B) sulla posizione "0".
6-Sbloccare I'accessorio ruotandolo di un quarto di giro in senso antiorario fino alla comparsa del lucchetto rosso [H perto). Rimuovere I'accessorio assemblato (D, E) dal

blocco motore.
Capovolgerlo sul piano di lavoro prima di sbloccare il supporto delle lame (d2, e2) dal recipiente (F) seguendo il procedimento inverso dell'assemblaggio.

Prelevare gli ingredienti lavorati dal recipiente.

• Il colore del recipiente può subire alterazioni in seguito al contatto con alimenti particolaremente duri (chiodi di garofano, cannella, ecc.).

Ingredienti	Quantità (max)	Tempo di funzionamento	Accessorio
Albicocche / fichi 60 g 3 sec. / velocità 2			D
Pangrattato pane raffermo 10 sec. a impulsi			D
Cipolle 60 g 6 sec. / velocità 1			D
Mandorle / nocchiole sgusciate 60 g 30 sec. a impulso			D
Prezzemolo / coriandro fresco 10 g a impulsi			D
Semi di coriandro 40 g 30 sec. / velocità 2			E

PULIZIA DELL'APPARECCHIO

• Scollegare l'apparecchio e rimuovere gli accessori.
• Maneggiare con estrema cautela poiché le lame del vaso frullatore e degli accessori sono molto affiliate.
• Rimuovere il vaso frullatore e sciacquarlo fatto l'acqua corrente insieme al coperchio.
• Per pulire il blocco motore (A), utilizzato un panno umido.

Asciugare accuramente.

Non immershere mai il blocco motore (A) in acqua.

• Per facilitare le operazioni di pulizia, lavare i componenti amovibili con acqua calda e detersivo per piatti subito dopo l'utilizzo.
• Per facilitare la pulizia del gruppo frullatore (C), sbloccare il supporto

delles lame (c1) ruotandolo di un quarto di giro in senso antiorario. Rimuovere la guarnizione a tenuta stagna (c1) e lavarla sotto l'acqua corrente o in lavastoviglie.

• VERSIONE RECIPIENTE IN VETRO (secondo modello): Il recipiente in vetro (C) cui essere lavato nella lavastoviglie nel cestello superiore con il programma «ECO» o «RAPIDO». Gli accessori (D, E) non devono essere lavati nella lavastoviglie.
• VERSIONE RECIPIENTE IN PLASTICA (secondo modello): Il recipiente in plastica (C) e gli accessori (D, E) non devono essere lavati nella lavastoviglie.

COSA FARE SE L'APPARECCHIO NON FUNZIONA?

PROBLEMI CAUSE	SOLUZIONI
L'apparecchio non funziona.	Il recipientte o gli accessori non sono correttamente posizionati o fissati sul blocco motore.	Collegare l'apparecchio a una presa di uguale voltaggio.
	Il recipientte o gli accessori non sono correttamente posizionati o fissati sul blcco motore.	Verificare il correto positono inizioamento e fissaggio del recipientte o degli accessori sul blcco motore come indicato in figura.
Vibrazioni excessive	L'apparecchio non è posizionato su una superficie piana	Posizionare l'apparecchio su una superficie piana.
	Volume eccessivo di ingredienti.	Ridurre la quantità di ingredienti.
Fuoriuscite dal coperchio	Volume eccessivo di ingredienti.	Ridurre la quantità di ingredienti.
	Il coperchio non è posizionato correttamente.	Fissare correttamente il coperchio sul vaso frullatore.
Fuoriuscite dal fondo del vaso frullatore	La guarnizione (c2) del vaso frullatore non è posizionata correttamente o manca.	Riposizionare la guarnizione e fissare correttamente il supporto delle lame.
Fuoriuscite dal fondo degli accessori	La guarnizione sul supporto delle lame (d2) o (e2) non è posizionata correttamente o manca.	Riposizionare la guarnizione sul supporto delle lame (d2) o (e2) e fissare quest'ultimo sul recipiente (F).
Le lame non girano lavorante.	Gli alimenti sono troppo grossi o troppo duri	Ridurre le dimensioni o la quantità degli ingredienti. Aggiungere liquido.
Non è possibile fissare il supporto delle lame alla guarnizione (c1+c2) sul vaso frullatore (c3)	La guarnizione (c2) non è posizionata correttamente.	Riposizionare la guarnizione: le 3 scanalature devono essere ben visibili, come indicate nella figura 1.

L'apparecchio continua a non funzionare?

Rivolgetevi a un centro assistenza autorizzato (vedere l'elenco nel libretto).

E possibile personalizzare l'apparecchio e procurarsi presso il proprio rivenditore di fiducia o presso

un centro assistenza autorizzato i seguenti accessori: accessorio tritaerbe (D), accessorio tritaspezie

(E), vaso frullatore (C) supplementare.
