Tipo de producto	Licuadora
Marca	Moulinex
Modelo	LM313A28
Capacidad del bol de la licuadora	1,25 L para mezclas espesas, 1 L para líquidos
Velocidades	Variable con posición Pulse
Material del bol	Vidrio o plástico según modelo
Accesorios incluidos	Molinillo de hierbas finas (D), Molinillo de especias (E) según modelo
Seguridad	Bloqueo de seguridad: funcionamiento solo si el bol o accesorio está correctamente colocado
Tiempo máximo de uso	3 minutos continuos para la licuadora
Limpieza del bloque motor	Paño húmedo, no sumergir
Limpieza del bol de vidrio	Lavavajillas (cesta superior, programa ECO)
Limpieza del bol de plástico y accesorios	No lavar en lavavajillas
Alimentación	Toma de corriente de voltaje adecuado (no especificado)
Piezas de repuesto disponibles	Accesorios (molinillo, bol) vendidos por separado
Garantía	Consultar el folleto de servicio

Preguntas frecuentes - LM313A28 MOULINEX

¿Cómo ensamblar el bol de la licuadora?

Humedezca la junta (c2) y colóquela sobre el bloque de cuchillas (c1) asegurándose de que los 3 pliegues sean visibles. Luego, bloquee el conjunto sobre el bol (c3) girando un cuarto de vuelta en sentido contrario a las agujas del reloj.

¿Por qué no arranca mi licuadora?

Verifique que el bol o accesorio esté correctamente colocado y bloqueado en el bloque motor. El candado verde debe ser visible. Asegúrese también de que el selector de velocidad esté en «0» antes de colocar el accesorio.

¿Cuál es la cantidad máxima de ingredientes para poner en la licuadora?

No supere 1,25 L para mezclas espesas y 1 L para preparaciones líquidas. Un exceso puede provocar fugas o vibraciones.

¿Cómo limpiar la licuadora?

Desenchufe el aparato. Lave el bol y la tapa con agua caliente y jabón o en el lavavajillas (si el bol es de vidrio). El bloque motor se limpia con un paño húmedo. Nunca sumerja el bloque motor.

¿Qué hacer en caso de fuga por la parte inferior del bol de la licuadora?

Verifique que la junta (c2) esté correctamente colocada en el bloque de cuchillas y que este esté bien bloqueado en el bol. Si la junta está mal colocada, hay que reposicionarla.

¿Puedo usar la licuadora de forma continua más de 3 minutos?

No, el tiempo máximo de uso es de 3 minutos. Después de eso, deje enfriar el aparato antes de usarlo nuevamente.

¿Cómo usar el molinillo de hierbas finas?

Coloque los ingredientes en el bol (F), coloque la junta y el bloque de cuchillas, luego bloquee. Voltee el conjunto sobre el bloque motor y gire un cuarto de vuelta. Use la velocidad adecuada (consulte la tabla de cantidades). No lo use para líquidos.

La tapa de la licuadora pierde, ¿qué hacer?

Reduzca la cantidad de ingredientes si es demasiado grande. Asegúrese de que la tapa esté bien bloqueada en el bol.

¿Cómo desbloquear el bloque de cuchillas del bol?

Para el bol de la licuadora, gire el bloque de cuchillas un cuarto de vuelta en sentido contrario a las agujas del reloj para desbloquearlo. Para los accesorios, proceda de la misma manera.

¿Puedo poner los accesorios en el lavavajillas?

Solo el bol de vidrio (según modelo) se puede lavar en lavavajillas (cesta superior, programa ECO). Los accesorios (molinillo) y el bol de plástico no deben lavarse en lavavajillas.

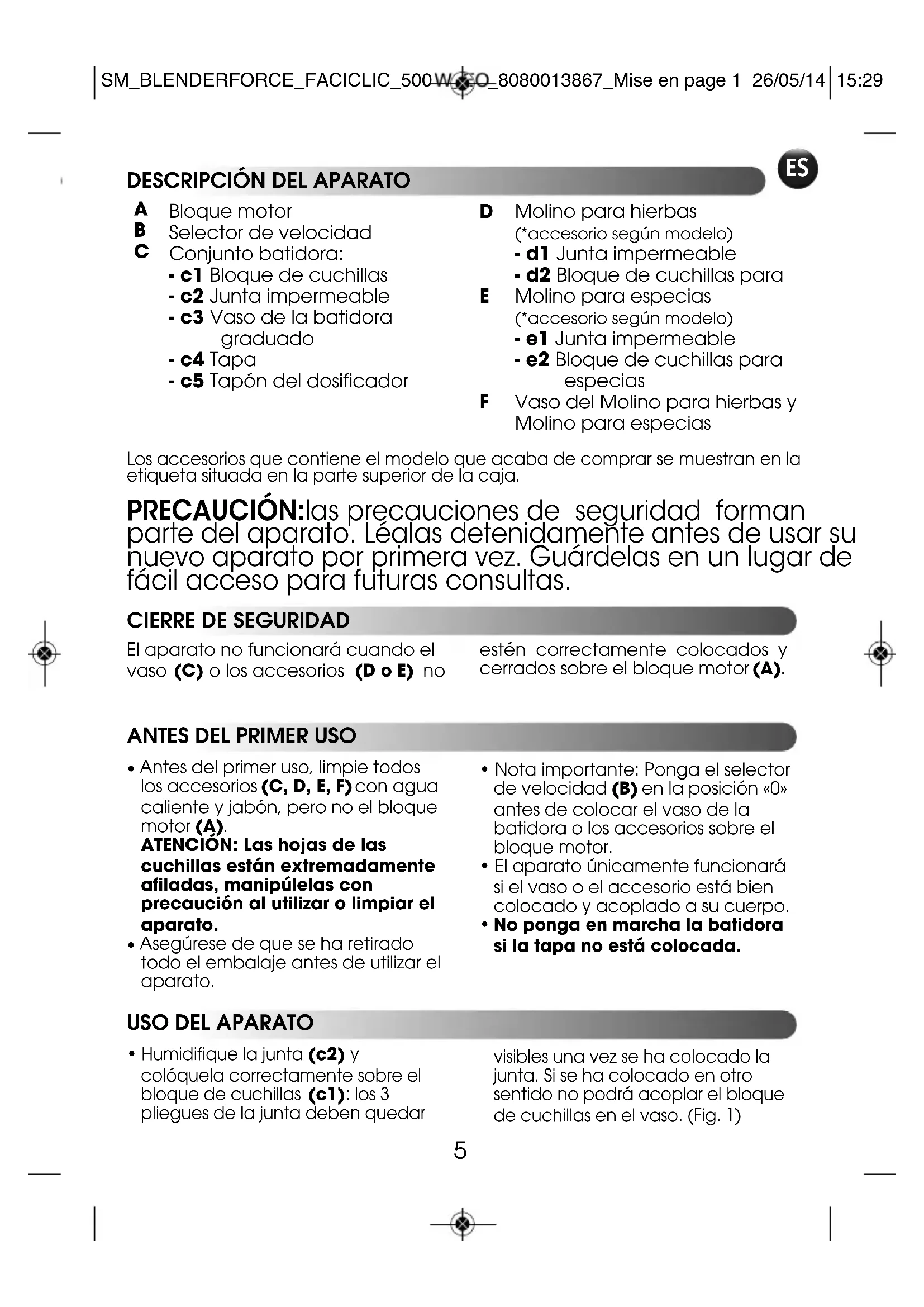

MANUAL DE USUARIO LM313A28 MOULINEX

A Bloque motor
B Selector de velocidad
C Conjunto batidora:

-c1 Bloque de cuchillas
-c2 Junta impermeable
-c3 Vaso de la batidora graduado
-c4Tapa
- c5 Tapón del dosificador

D Molino para hierbas

(*accesorio según modelos)
-d1 Junta impermeable
- d2 Bloque de cuchillas para

(*accesorio según modelos)
- el Junta impermeable
-e2 Bloque de cuchillas para
especias

F Vaso del Molino para hierbas y Molino para especias

Los accesos que contiene el modelo que acaba de comprar se muestran en la etiqueta situada en la parte superior de la caja.

PRECAUCION:las precauaciones de seguidad forman parte del aparato. Léalas detenidamente antes de usar su nuevo aparato por primera vez. Guardelas en un lugar de fácil acceso para futuras consultas.

CIERRE DE SEGURIDAD

El aparato no funciona cuando el vaso (C) o los accesos (D o E) no

estén correctamente colocados y cerrados sobre el Bloque motor (A).

ANTES DEL PRIMER USO

• Antes del primer uso, limpie todos los accesorios (C, D, E, F) con agua caliente y jabón, pero no el bloque motor (A).

ATENCION: Las hojas de las cuchillas están extremamente afiladas, manipulables con precaución al utiliser o limpar el aparato.

• Asegürese de que se ha retirado todo el embalaje antes de utiliser el aparato.

• Nota importante: Ponga el selector de velocidad (B) en la posicion «0» antes de colocar el vaso de la batidora o los accesorios sobre el bloque motor.

• El aparato únicamente funciona para si el vaso o el accesorio está bien colocado y acoplado a su cuerpo.
• No ponga en marcha la batidora si la tapa no está colocada.

USO DEL APARATO

Humidifique la junta (c2) y colocuella correctamente sobre el bloque de cuchillas (c1): los 3 pliegues de la junta deben estar quebrado.

visibles una vez se ha colocado la junta. Si se ha colocado en otherwise noURTACOPLAR elbloque decuchillas enel vaso.(Fig.1)

• Coloque el Conjunto (c1+c2) en el fondo del vaso (c3). Acóplelo girando el bloque de cuchillas un cuarto de vuelta en sentido contrario a las agujas del reloj. (Fig.2)

• Introduzca los ingredientes en el vaso acoplado sin sobrepasar el nivel maximalo indicado:

* 1,25 L para mezclas pesadas

• Acople la tapa (c4) al vaso
• Colque el tapón del dosificador (c5) en su ubicación situado sobre la tapa.
• Coloque el vaso de la batidora (C) sobre el bloque motor (A). El candido rojo (abierto) ata alineado en la ranura del bloque motor. (Fig.3 - direccion 1)
• A continuación, gire el vaso de la batidora (C) un cuarto de vuelta hasta que aparezca el candido verde (cerrado) (Fig.3 - posición 2)

El vaso tiene 2 posiciones posibles: con el asa a la derecha o a la izquierda del bloque motor.

• Respete el tiempo máximo de 3 horas de uso de la batidora de vaso.
• El molino para hierbas (D) le permite picar en poco segundos ingredientes como cebolla, ajo, carne (cortada en trocitos), frutos secs, hacer el carrado (biscote).

No use el Molino para hierbas para preparaciones liquidas (zumos de frutas...)

• El molino para espécias (E) le permite moler en poco segundos differentes espécias: semillas de cilantro, pimienta...
• Estos accesos incorpocran un vaso (F) que evita el acceso a las hojas durante su utilizacion.

1-Gire el vaso (F) y vierta los ingredientes
2-Coloque la junta impermeable (d1) o (e1) en su situio sobre el bloque de

cuchillas (d2 o e2). (Fig.4)

3-Coloque elbloque decuchillas sobre el vaso alineando las 2 marcas del vaso yelbloque de cachillas.Acople el accesorio girando elbloque decuchillas un cuarto de vuelta en sentido contrario alde las agujas del reloj. (Fig.5)

Atencion: si el accesorio no está cerrado correctamente pueda producirse fugas

4- Vuelva a girar el accesorio acoplado (D o E) y colóquelo sobre el bloque motor. El candido rojo (abierto) está alineado en la ranura del bloque motor. (fig 6 -posición 1)
5- A continuación, gire el accesorio acoplado (D o E) un cuarto de vuelta hasta que aparezca el candado verde (cerrado) (Fig. 6 - posición 2)
6- Conecte el aparato y gire el selector de velocidad (B) a la posicion deseada o pulse varias vezes hacer «pulse». Sujete el vaso (F) durante el funcionaimiento.
7- Para detener el aparato, devuelva el selector de velocidad (B) a la posicion "0".
8- Desacople el accesorio girando un cuarto de vuelta en sentido contrario al de las agujas del reloj, hasta que aparezca el candido rojo (abierto) Retire el accesorio acoplado (D, E) del bloque motor.
9- Vuelva a ponerlo en una superficie plana antes de desacoplar el bloque de cuchillas (d2, e2) del vaso (F) procediendo deforma inversa a su colocacion.
10- A continuación, pueda recuperar la mezcla del vaso.
* El color del vaso puede verse afectado cuando de mezclar determinados ingredientes muy duros: (clavo, canela...)

Ingredientes	Cantidades (Máx.)	Tiempo de funcionaimiento	Accesorio
Albaricoques / higos 60 g 3 seg.	/ velocidad 2		D
Pan rallado 1 biscote 10 s por impulsos			D
Cebollas 60 g 6 seg. / velocidad 1			D
Almendras / avellanas peladas	60 g 30 s por impulso		D
Perejil / Cilantro fresco 10 g por pulsaciones			D
Semillas de cilantro 40 g 30 seg.	/ velocidad 2		E

LIMPIEZA DEL APARATO

• Desconecte el aparato y retire los accesos
• Manipúuleo con cuidado, las hojas del vaso de la batidora y sus accesorios está muy afliladas.
• Retire el vaso y'enjuaguelo jusqu con su tapa con agua.
• Para limpiar el bloque motor (A) utilise un pañó humedo. Séqueló bien.
• Nosumerja nunca elbloque motor (A) en agua.
• Para poder la limpieza, lave las piezas desmontables con agua caliente y jabon inmediamente antes de su uso.

• Para facilitar la limpieza del vaso de la batidora (C), desacople el bloque de cuchillas (c1) girando un cuarto de vuelta en el sentido contrario al de las agujas del reloj. Retire la junta impermeable (c2) y lávelas con agua o en el lavavajillas.

• VERSION CON VASO DE CRISTAL (según el modelos): El vaso de cristal (C) pueda lavarse en la cesta superior del lavavajillas realizando el programa «ECO» o «POCA SUCIEDAD», Los accesorios (D,E) no deben lavarse en el lavavajillas.

• VERSION CON VASO DE PLASTICO (según el Modelo): El vaso de plástico (C) y los accesos (D,E) no deben lavarse en el lavavajillas.

¿QUE HACER SI EL APARATO NO FUNCIONA?

PROBLEMAS CAUSAS SOLUCIONES
El producto no funciona	El cable no está conectado	Conecte el aparato a un enchufe del本身就是 voltaje
	El vaso o el accesorio no está colocados o acoplados sobre el bloque motor correctamente	Compruebe que el vaso o los accesorios están bien colocados y acoplados sobre el bloque motor fal y como se indica en el folleto
Vibraciones excessivas	El producto no está colocado sobre una superficie plana	Coloque el producto sobre una superficie plana
	Volumen de ingredientes demasiado grande	Reduzca la calidad de ingredientes
Fugas por la taps	Volumen de ingredientes demasiado grande	Reduzca la calidad de ingredientes
	La taps no está bien colocada	Acoplecorrectamente la taps en el vaso de la batidora
Fugas por la parte inferior del vaso de la batidora	La junta (c2) del vaso de la batidora no está bien colocada o no existe	Vuelva a colocar la junta y cierre correctamente la puerta de las cucillas
Fugas por la parte inferior de los accesos	La junta del bloque de cucillas (d2) o (e2) no está bien acoplada o no existe	Vuelva a colocar la junta en el bloque de cucillas (d2) o (e2) y acóplela correctamente en la taps (F)
El cuchillo tiene dificultades para girar	Trozos de alimentos demasiado gruesos o demasiadouros	Reduzca el tamanío o la calidad de los ingredientes Añada liquido
No se pueda acoplar el bloque de cucillas con la junta (c1+c2) con el vaso (c3)	La junta (c2) no está bien colocada	Vuelva a colocar la junta dejoando las 3 marcas visibles, tal y como se indica en la Fig. 1

¿Su batidoracede sin funciona?

Dirjase a un centro de serviceo oficial (consulte la lista del folleto de service).

Puede personalizar su batidora y adquirir los siguientes accesos de

su proveedor habitual o de un centro oficial: Accesorio Molino para hierbas

(D), el accesorio Molino para espécias (E) o un vaso de batidora

(c) adicional.

D Moinho para ervas aromáticas*cessório disponible consoante o modelos)

-d1 Anel vedante
- d2 Suporte da lamina para ervers aromáticas

E Moinho de especialarias (*cessório disponible consoante o)...modelo)

-e1 Anel vedante
-e2 Suporte da lamina para especialarias

F Taça do moinho para ervas aormáticas e especialarias

BLOQUEIO DE SEGURANÇA

j1 j1 j1 j1 j1 j1 j1 j1 j1 j1 j1

S1 = S1 = 255

1.25

1

jL. 1 (c4)

sss (c5) 1

即 a_1 = 5 ,

gogg（c）Sbgloo

（A）

-3）.

（1

Sj0j1j（c）sjbgloo

（）

（2-3）.

2 2

Joo

jz

在 Rt ABD 中:

L（D）JALK

（）

（）

（）

S APQ = S AQP + S_ PQR

e 1

15

（E）

Jal:

S BCD = S COD + S_ BDO

jdsu（F）wksjgjgl

15 0

1 1 (F)

（e1）（d1）-2

(4) (e2 d2)

FA

000001
