MANUALE UTENTE DOC EBIKE X2 NILOX

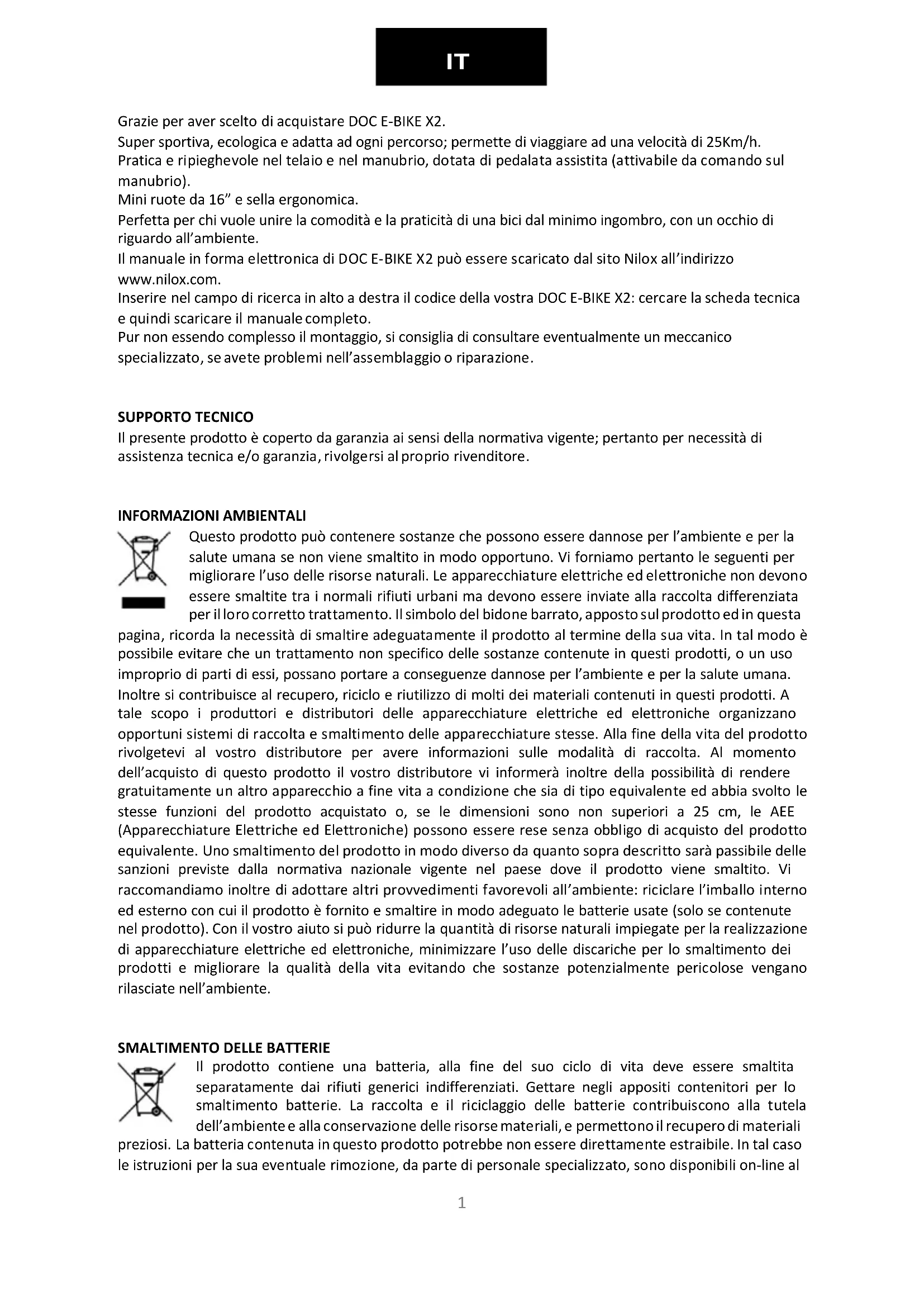

Grazie per aver scelto di acquistare DOC E-BIKE X2.

Super sportiva, ecologica e adatta ad agli percorso; permette di viaggiare ad una velocità di 25Km/h.

Pratica e ripieghevole nel telaio e nel manubrio, dotata di pedalata assistita (attivabile da lavoro sul manubrio).

Mini ruote da 16" e sella ergonomica.

Perfetta per chi vuole unire la comodità e la praticità di una bici dal minimo ingombro, con un occhio di riguardo all'ambiente.

Il manuale in forma elettronica di DOC E-BIKE X2 può essere scaricato dal除去 Nilox all'indirizzo

www.nilox.com.

Inserire nel Campo di ricerca in alto a destra il codice della vostra DOC E-BIKE X2: cercare la scheda tecnica e quando scaricare il manuale completo.

Pur non esendo complesso il montaggio, si consiglia di consultare eventualmente un meccanico specializzato, se avete problemi nell'assemblaggio o riparazione.

SUPPORTO TECNICO

Il presente prodotto è coperto da garanzia ai sensi della normativa vigente; pertanto per necessità di assistenza technique e/o garanzia, rivolgersi al proprio rivenditore.

INFORMAZIONI AMBIENTALI

Questo prodotto può contener sostenze che possono essere dannose per l'ambiente e per la salute umana se non viene smaltito in modo opportuno. Vi forniamo pertanto le seguenti per migliorare l'uso delle risorse naturali. Le apparecchiature elettriche ed elettroniche non devono essere smaltite tra i normali rifiuti urbani ma devono essere inviate alla raccolta differenziata per il loro corretto trattamento. Il significolo del bidone barrato, apposto sul prodotto ed in questa

pagina, ricorda la necessità di smaltire adeguatamente il prodotto al termine della sua vita. In tal modo è possibile evitare che un trattamento non specifico delle sostanze continue in questei prodotti, o un uso improprio di parti di essi, possano portare a consequencese dannose per l'ambiente e per la salute umana. Inoltre si contribuisce al recupero, riciclo e riutilizzo di molti dei materiali conteniut in questei prodotti. A tale scopo i produttori e distributori delle apparecchiature elettriche ed elettroniche organizzano opportuni sistemi di raccolta e smaltimento delle apparecchiature stesse. Alla fine della vita del prodotto rivolgetevi al vostro distributore per averere informazioni sulle modalità di raccolta. Al momento dell'acquisto di quello prodotto il vostro distributore vi informerà inoltre della possibilità di renderere Gratisamente un altre apparecchio a fine vita a condizione che sera di tipo equivalente ed abbia svolto le stesse funzioni del prodotto acquistato o, se le dimensioni sono non superiori a 25 cm, le AEE (Apparecchiature Elettriche ed Elettroniche) possono essere rese sulla obbligo di acquisto del prodotto equivalente. Uno smaltimento del prodotto in modo diverso da quanto sopra descririto sare passabile delle sanzioni previste alla normativa nazionale vigente nel paese dove il prodotto viene smaltito. Vi raccommandiamo inoltre di adottare altri provvedimenti favrevoli all'ambiente: riciclare l'imballo interno ed esterno con cui il prodotto è fornito e smaltire in modo adeguato le batterie usate (solo se contente nel prodotto). Con il vostro aiuto siouldu ridurre la quantità di risorse naturali impiegate per la realizzazione di apparecchiature elettriche ed elettroniche, minimizzato l'uso delle discariche per lo smaltimento dei prodotti e migliorare la qualità della vita evitando che sostenze potenzialmente pericolose vengano rilasciate nell'ambiente.

SMALTIMENTO DELLE BATTERIE

Il prodotto contiene una batteria, alla fine del suo ciclo di vita deve essere smaltita separamente dai rifiuti generici indifferentziati. Gettare negli appositi contentitori per lo smaltimento batterie. La raccolta e il riciclaggio delle batterie contribuiscono alla tutela dell'ambiente e alla conservazione delle risorse materiali, e permettono il recupero di materiali

preziosi. La batteria contenta in quello prodotto potrebbe non essere direttamente estraibile. In tal caso le istruzioni per la sua eventuale rimozione, da parte di personale specializzato, sono disponibili on-line al

link: ftp://ftp.hellatron.it (user name: disposal@hellatron - password: hellatron). Per la vostra sicurezza, non dovete tentare di rimuovere la batteria. La rimozione non corretta della batteria potrebbe causare danni alla batteria e al dispositivo, provocare infortuni e/o renderere il dispositivo non sicuro. Si declina agli responsabilità per eventuali perdite o danni causati dal mancato rispetto delle presenti avvertenze e precauzioni. Il dispositivo e gli accessori illustrati in quello manuale potrebbero variarie in base al Paese nel quale i prodotti vengono distribuiti.

VALIDITA'DELLA GARANZIA

• Un anno se il prodotto è acquistato alla persona fisica o giuridica che agisce nell'esercizio della propria attività imprenditoriale, commerciale, artigianale o professionale, ovvero da un suo intermediario.
  Due anni se il prodotto è acquistato da consumatore o utente (la persona fisica che agisce per scopi estranei all'attività imprenditoriale, commerciale, artigianale o professionale eventualmente svolta).
• 6 mesi sulla batteria, a prescindere alla qualità dell'acquirente del prodotto.
  La garanzia è prestata nel caso in cui il prodotto presenti un vizio di fabbrica o un difetto dei materiali.
  Supporto al prodotto e garanzia: maggiori dettagli sono disponibili sul site www.nilox.com.

LIMITAZIONI DI GARANZIA

L'acquirente decade dal diritto alla garanzia nei seguenti casi:

• Mancanza della prova di acquisto (fattura o scontrino fiscale).
  Manomissione e forzature di parti.
• Altri difetti derivanti da: uso improprio; modifiche non autorizzate; operazioni al di fuori delle specifiche tecniche del prodotto; manutenzione non corretta; difetti derivanti da uso diverso e da tutti quegli elementi non progettati per essere utilizzati con il prodotto; interventi tecnici effettuati da personale non autorizzato.

Quanto sopra fa riferimento ai principi in tema di garanzie dei beni di consumo di cui alla direttiva 1999/44/EU.

PREFAZIONE

L'UTILIZZO DI DOC E-BIKE X2 PUO ESSERE PERICOLOSO E LA PERDITA DI CONTROLLO DEL MEZZO, UNO SCONTRO O UNA CADUTA, POSSONO COMPORTARE GRAVI LESIONI, ANCHE LETALI.

PER GARANTIRE LA VOSTRA SICUREZZA E QUELLA ALTRUI, SI PREGA DI LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO.

ESSENDIO IL PRODOTTO IN CONTINUVA EVOLUZIONE É POSSIBLE CHE IL VOSTRO PRODOTTO NON CORRISPOnda APPIENO CON QUANTO RIPORTATO NEL PRESENTE MANUALE.

PER QUESTO MOTIVO CONSIGLIAMO DI SCARICARE SEMPRE LA VERSIONE ON-LINE DISPONIBILE SUL SITO NILOX.

LEGGERE E RISPETTARE TUTTE LE ISTRUZIONI E LE AVVERTENZE CONTENUTE NEL MANUALE D'USO.

DOC E-BIKE X2:DESCRIZIONE

DOC E-BIKE X2 è dotata di un sistema elettrico di pedalata assistita.

Per attivare la pedalata assistita è necessario iniziare a pedalare attivando così il sensore di sforzo. Se al contrario non si pedala, il motore resta inattivo.

L'assistenza elettrica è garantita sino a 25 km/h, dopodiché il motore si disinserirà. Sarà possibile andare a maggiore velocità, ma solo con lo sforzo personale, perché l'ausilio del motore.

Prima di utilizzare但这a bicyclicta, in mezzo al traffico, è necessario impratichirsi nel suo uso in luoghi aperti.

In pochi minuti prenderete dimestichezza col mezzo trovandolo quindi molto semplice da usare, facile da controllinge e incredibilmentedivertente.

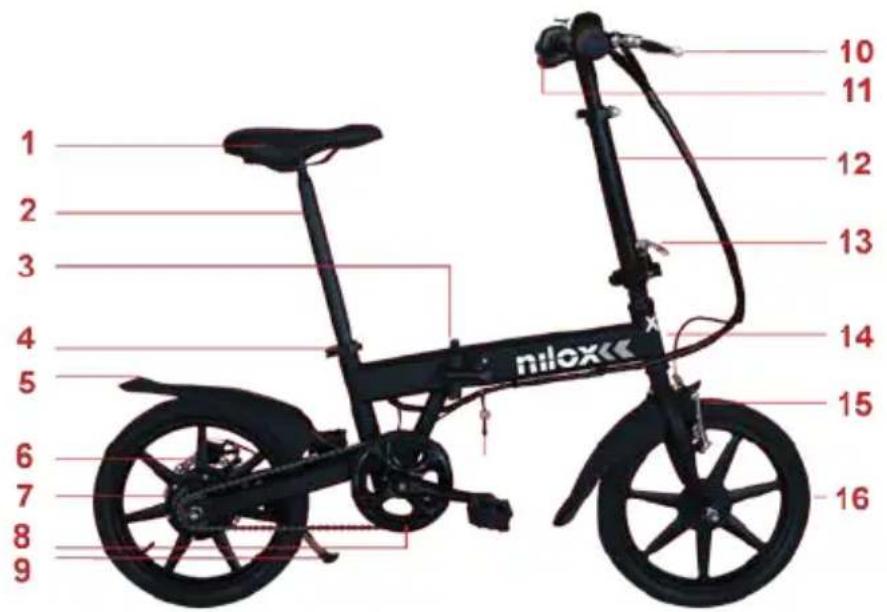

1) Sellino
2) Stelo sella
3) Blocco/sblocco telaio-insertimento
4) Blocco sella
5) Parafango
6) Freno posteriori a disco
7) Motore integrato nella ruota
8) Cavalletto

9) Corona e copri corona
10) Leva del freno
11) Display e attivazione PAS
12) Stelo manubrio
13) Blocco/sblocco stelo manubrio
14) Telao con alloggiamoento batteria
15) Freno anteriore V-brake
16) Buota anteriore

ASSEMBLAGGIO REGOLAZIONI

DOC E-BIKE X2 dovrebbe giungervi completeness assemblata, con esclusione dei PEDALI, che vengono

forniti separamente.

Tuttavia alcune parti (come sella e manubrio) potrebbero giungere disassemblate, o comunque necessitate di

regolazione.

MANUBRIO

Il manubrio, al fine di renderere la vostra DOC E-BIKE X2 meno

ingombrante, è pieghevole. Per il suo utilizzo va quindi posto in

posizione verticale e bloccato con

gli appositi fermi.

ATTENZIONE: VERIFICARE

SEMPRE IL

CORRETTO

SERRAGGIO.

PEDALI

I pedali arrivereanno smontati e in un sacchetto di plastica a parte.

Avvitare con cura i pedali nella apposita sede e serrare con la chiave in dotazione.

ATTENZIONE: al fine di evitare che si possano svitare durante la

marcia, i pedali (di tutte le bicyclette) hanno la caratteristica diavere

il pedale sinistro con filettatura contraria. In pratica quando lo avviterete dovrete fa movimento opposto, come se st svitandolo.

SELLA

Inserire il canotto della sella nel suo alloggiamento e regolarne l'altezza agenda sulle viti e sui morsetti, a sgancio rapido.

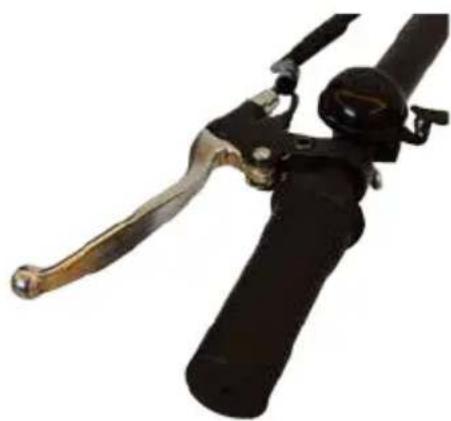

REGOLAZIONE LEVA DEI FRENI

Le leve del freno sono realizzate in lega d'alluminio.

Accanto alla leva del freno è presente un cilindro per la regolazione della tensione della cavetteria.

Durante la frenata si disattiva automaticamente la parte elettrica del motore.

I freni sono di tipo classico a pattino (V Brake) per la ruota anteriore e a disco per la ruota posteriore.

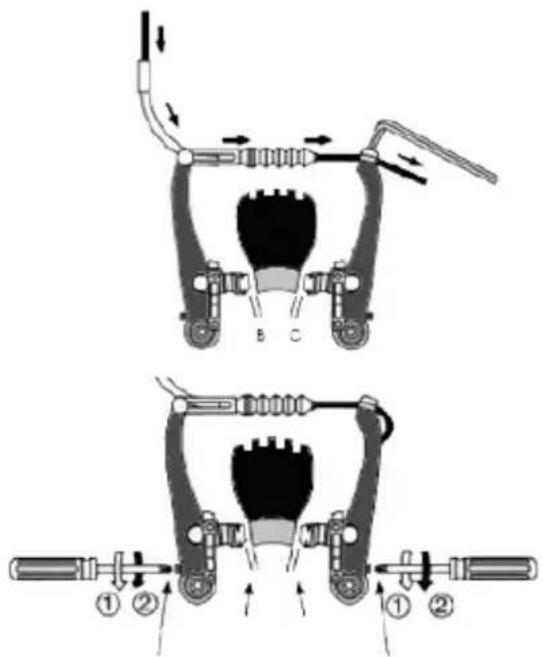

CALIBRAZIONE FRENO ANTERIORE

Utilizzare una chiave a brugola per regolare l'inclinazione del gruppo frenante ed un cacciavite a stella per regolare la distance dei pattini dal cerchione.

I pattini dei freni devono mantenersi parallele ai cerchioni e la distanza tra il pattino ed il cerchione stesso non delve essere superiore ai 2-3 mm. (B+C)

ATTIVAZIONE PEDALATA ASSISTITA (PAS)

Sulla parte destra del manubrio si trovav il pulsante di attivazione della pedalata assistita.

LA PEDALATA ASSISTITA NON PUO ESSERE ATTIVATA CON LA BICICLETTA FERMA.

Gestione del PAS:

• Pedalare e contemporaneamente attivare il PAS. Questo tipo comporta un maggiordispendio di corrente ed una maggiore usura del motore.
• Pedalare sino a dare una certa inerzia alla bicycletta, attivare il PAS e riprendere la pedalata. Questo metodode consente invece un maggior risparnio di corrente e quando una magiore salvaguardia del motore.
  Guidare evitando bruschi cambidi divelocità.
  Il regolatore di corrente interrompe automaticamente l'elettricità in caso di sovratensione, riattivandola quando il carico elettrico sare ripristinato.
  Nonutilizzareil PASin casodi pioggia o fondiccessivamente sconnessi.
  Spagnere il PAS prima di arrestare definitivement DOC E-BIKE X2, le ultime pedalate dovranno essere quindi senza ausilio elettrico.

BATTERIA

La batteria della X2 è installata all'interno del telaio e rimuovibile.

Per accedervsbloccare la leva di blocco/sblocco telaio (punto 3 in figura descrizione) ed estrarrela batteria.

CARICA DELLA BATTERIA

La batteria della DOC E-BIKE X2 più essere caricata:

• Direttamente sulla bici, senzaestrarla.
• Estraendola e portandola a casa o in un luogo dotato di presa elettrica.

Inserire lo spinotto dell'alimentatore nella presa di ingressso,

LUCE ANTERIORE

DOC E-BIKE X2 è dotata di una torcia a 5 led alimentata con comuni pile alcaline.

AVVERTENZED'USO

Seguire attendamente le seguenti avvertenze d'uso. Utilizzare DOC E-BIKE X2 in modo consapevole e responsablee.

DOC E-BIKE X2 è un mezzo di trasporto a pedalata assistita.

Pur esendo un prodotto ad altissima technologia il suo scorretto o non idoneo utilizzo possono causare lesions. Al fine di ridurre al minimo rischi di agli tipo si consiglia di seguire attendamente le seguenti avventenze:

• Indossare sempre le scarpe, un casco e un appropriato equipaggiamento di sicurezza. Si consiglia l'utilizzo di un casco ben allacciato che fornisca protezione per la zona cranca.
  Non utilizzato DOC E-BIKE X2swanauna formazione adeguata, si prega di consultare il manuale prima del suo utilizzo.
  Il suo uso è sconsigliato a donne in stato di gravidenza.
  Non utilizzato DOC E-BIKE X2除去l'effetto di alcohol, droge o di altre sostenze che possano alterare i riflessi dell'utente.
  Si consiglia di indossare abiti comodi durante il suo utilizzo.
  DOC E-BIKE X2 è costruita per trasportare una sola persona. Ne è vietato l'utilizzo da parte di più personne contemporaneamente.

IT

• Assicurarsi che la velocità con cui DOC E-BIKE X2iene utilizzata sia sempre tale da consentire l'arresto in qualsiassi momento esituazione.
• Si raccomanda di Maintainere una distance di sicurezza idonea dagli altri veicoli durante la guida.
  Non eseguire acrobazie.
  Non scendere da DOC E-BIKE X2 quando è inmovimento.
• Verificare periodicamente la componentistica prima del suo'utilizzo.
• Osservare le regole del traffico, rallentare in caso di pioggia o neve e tenerne conto per regolare di conseguenza la distance di sicurezza.
  In ambito urbano s consiglia l'utilizzo su strada uniforme.
• Anche se impermeabile non utilizzato DOC E-BIKE X2 per guadare fiumi. Non immergere la parte con componentistica elettrica ed elettronica in acqua.
  Non modificare in alcun modo DOC E-BIKE X2; agli modifica porta al decadimento della garanzia da parte del produttore.
  Utilizzare unicamente il caricabatterie originale in dotazione.
• Verificare l'efficienza dei fremi prima dell'utilizzo.

Lalettura accurata del presente manuale è fondamentale per il suo corretto utilizzato e per diminuire i possibili rischi allapersona.

PRIMA DELL'USO VERIFICARE CHE LA BATTERIA SIA COMPLETAMENTE CARICA.

CONTROLLI E MANUTENZIONE

Per augmentare la durata e l'efficienza della vostra DOC E-BIKE X2 sono necessarie alcune operazioni da effettuarsi con periodicità:

• Controllare regolarmente la pressione degli pneumatici.
• Controllare che il manubrio ed il sellino siano sempre ben fissati.
  Regolare latensione della catena e lubrificarla periodicamente.
• Prima di ogni utilizzato verificare sempre l'affidabilità delsystema frenante.
• Verificare che i bulloni delle ruote siano serrati.
• Controllare lo stato degli pneumatici e sostituirli quando usurati.
  Non lavare DOC E-BIKE X2 direttamente con getti d'acqua, soprattutto a pressione, poiché le componenti elettriche si potrebberodanneggiare
  Pulire i punti sporchi con panni inumiditi e detersivi neutri; asciugare poi con cura.
• Trattare le parti metalliche in movimento, quali catena, con olio lubrificante. FACENDO ATTENZIONE CHE NON VADA OLIO SULLE PARTI FRENANTI. Si consiglia di fare effettuare tali operazioni da personale specializzato.
• Controllare regolarmente la tensione della catena, rilasciando il morsetto a serraggio rapido et tendendo la ruota. Fare attenzione che la ruota si perfettamente in asse.
• Controllare frequentlymente l'affidabilità dei freni.

UTILIZZO CORRETTO E MANUTENZIONE DELLA BATTERIA

Verranno ora viste le modalità di ricarica e di mantenimento della batteria, nonché eventuali problematiche che potrebbero verificarsi. Per la sicurezza del consumatore e per prolungare la durata e migliorarne le prestazioni si prega di osservare quanto segue:

La batteria e il caricabatterie devono essere fuori alla portata dei bambini.
- Utilizzare solo il caricabatteria originale; l'uso di un diverso caricabatteria potrebbe danneggiarla irrimediabilmente.
Non smontare o modificare la batteria e/o il suo caricabatterie.

IT

• Prestare molta attenzione quando si staccà la batteria alla Bicicletta, una caduta potrebber danneggiarla e renderla inutilizzabile.
  In presenza di odori particolari o temperatura troppo elevate durante la carica, interrompere immediatamente la procedura.
• Durante la ricarica, DOC E-BIKE X2 non può essere utilizzata.
  Assicurarsi che la batteria e il caricabatterie siano collegati prima di allacciarsi alla rete elettrica.
  Non portare mai la batteria ad un livello di scarico completo, quello potrebbe ridurne la durata.
  Non sottoporre la batteria ad eccessivi cicli di ricarica, se non necessari.
  Se la bici non viene'utilizzata, ricaricare la batteria agli 2 mesi.
  Non caricare la batteria a temperature elevate (maggiori di 40 C)
  In inverno, la ricarica dovrebbe avvenire a temperatura ambiente, se la bici è stata lasciata al freddo iniziare il processo di carica dopo averla riportata a temperatura ambiente.
  In presenza di odori particolari o temperatura troppo elevate durante la carica, interrompere immediatamente la procedura.
  Le batterie contengono sostanze pericolose. Non apriere la batteria e non insere nulla al suo interno.
  Le batterie al litio se sovraccaricate possono esplodere.
  Si prega di mantenere i contatti di ricarica puliti e asciutti.
  Se la porta di ricarica è umida, non mettere in carica.
• Al fine di evitare rischi di incendi o shock elettrici, disporre l'apparato, nella fase di ricarica, esclusivamente in ambiente con temperature e umidità controllate e privo di agenti conduttori di agli genere.
• Durante la fase di ricarica il disposativo va collocato in un ambiente assolutamente ignifugo (evitare la vicinanza di parquet, mobili, carta, divani, tappeti, liquidi inflammabili, etc.) con temperatura e umidità controllate.
• Caricare la batteria in locali arieggiati al fine di ridurre il surriscaldamento durante la fase di carica.
• Nel caso in cui la batteria abbia subito urti, o nel caso in cui la batteria o il cavo di alimentazione non risultino perfettamente integri, astenersi dall'effettuare la ricarica e rivolgersi ad un centro di assistenza.
  Il produttore e il distributore non sono responsabili di danni causati a prodotti terzi imputabili all'utilizzo improprio della batteria e del suo caricatore
  Quasi tutti i tipi di batteria sono influenzati dall'ambiente. Generalmente le temperature rigide diminuiscono sensibilmente la potenza della batteria.
• Quando la batteriaiene smontata tenere lontano da oggetti metallici che potrebbero provocare un corto circuito.

TRASPORTO DELLE BATTERIE

Le batterie al litio sono considerate materiale pericoloso. Il loro trasporto è governato delle leggi di agli singolo stato.

Il diritto internazionale proibisce la spedizione aerea delle singole batterie al litio.

Se spedite la vostra DOC E-BIKE X2 la batteria delve essere agganciata.

Dimensioni	1310X540X960 MM
Peso	20,5 Kg con batteria
Velocità massima	25 Km/h
Peso massimo utilizzato	100 Kg
Distanza massima percorribile con 1 ricarica	20-25 km
Freni	Pattino (V-Brake) anteriore, disco posteriore. loni di Litio 36V 4,4Ah
Batteria
Tempo di ricarica	3-4 ore
Motore	Induzione (brushless) 250W

NORMEDI CIRCOLAZIONE STRADALE

Ai sensi della direttiva 2002/24/CE, DOC E-BIKE X2 non necessita di omologazione per la circolazione come veicolo a motore, dato che la sua velocità massima, con la sola trazione elettrica non può superare i 25 km/h e che il suo motore non è più potente di 250W.

Ogni utente della strada comunique è tenuto a seguire le norme di circolazione in vigore nel proprio Paese. Accertarsi quando che non occorrano permessi delle autorità, né la patente di guida per condurre una e-bike. In molti paesi è possible circolare sulle strade e sulle vie pubbliche solo con l'aggiunta degli equipaggiamenti prescritti alla legge, come sistemi di segnalazione luminosa, abbligamenti con bande infrangenti e casco protettivo.

La normativa Italiana non diversifica una e-bike da una comune bicycletta.

L'uso DEL CASCO E DI EVENTUALI PROTEZIONI AGGIUNTIVE è COMUNQUE CALDAMENTE CONSIGLIATO PER LE E-BIKE è PER TUTTE LE BICICLETTE IN GENERE.

SIMBOLOGIA E PITTOGRAMMI SULLA CONFEZIONE/PRODOTTO

Il prodotto è conforme ai requisiti di sicurezza previsti dalle direttive europee.

Il prodotto contiene una batteria. A fine vita della batteria containuta nel prodotto, Questa deve essere smaltita separamente dai rifiuti generici (vedi introduzione).

Il prodotto contiene apparecchiature elettriche ed elettroniche. A fine vita il prodotto non deve smaltito tra i normali rifiuti urbani ma deve essere inviato alla raccolta differenziata (vedi introduzione).

Indossare un appropriato equipaggiamento di sicurezza, come ginocchiere, gomitiere e polsiere. Utilizzare un casco ben allacciato, che fornisca protezione per la zona cranca.

IT

Peso minimo per l'utilizzo 20Kg , peso massimo 100Kg

Non utilizzato DOC molto l'effetto di alcool, droghe o di altre sostanze che possano alterare i riflessi dell'utente.

La normativa italiana no distinguue una e-bike de una bicycletta normal.
