Tipo di prodotto	Amplificatore di potenza a 4 canali
Marca	MAC AUDIO
Modello	MPExclusive 4.0
Potenza RMS (4 Ω, stereo)	4 x 60 W
Potenza RMS (2 Ω, stereo)	4 x 80 W
Potenza RMS (4 Ω, ponte)	2 x 160 W
Potenza max (4 Ω, stereo)	4 x 180 W
Potenza max (2 Ω, stereo)	4 x 250 W
Potenza max (4 Ω, ponte)	2 x 500 W
Impedenza altoparlante (stereo)	2 - 8 Ω
Risposta in frequenza	5 - 50 000 Hz (-3 dB)
Distorsione armonica totale	< 0,05 % (1 kHz)
Rapporto segnale/rumore	> 100 dB
Sensibilità d'ingresso	400 mV - 4 V
Impedenza d'ingresso	20 kΩ
Filtro passa-basso (LPF)	40 - 300 Hz, 12 dB/ottava
Filtro passa-alto (HPF)	40 - 300 Hz, 12 dB/ottava
Bass Boost	0 - 12 dB a 45 Hz
Alimentazione	12 V (9-15 V), massa negativa
Fusibile	2 x 15 A
Modalità di funzionamento	4/3/2 canali, pontabile, Tri mode
Protezione	Cortocircuito, offset continuo, sovraccarico termico
Garanzia	2 anni

Domande frequenti - MPExclusive 4.0 MAC AUDIO

Come collegare l'amplificatore alla batteria?

Prima scollegare il terminale positivo della batteria. Collegare il terminale GND dell'amplificatore al polo negativo della batteria con un cavo di almeno 12 mm². Successivamente, collegare il terminale +12 V alla batteria tramite un fusibile posto a meno di 60 cm dalla batteria. Infine, collegare il terminale REM all'uscita di comando a distanza dell'autoradio (cavo 0,75 mm²).

Cosa fare se il LED di protezione (PROTECT) si accende?

Il LED rosso indica un sovraccarico, un cortocircuito o un surriscaldamento. Verificare i collegamenti degli altoparlanti: non scendere al di sotto di 2 Ω per canale (stereo) o 4 Ω in ponte. Assicurarsi che l'amplificatore sia ben ventilato. Se il problema persiste, spegnere l'alimentazione e controllare i fusibili.

Come configurare i filtri per subwoofer e satelliti?

Per i subwoofer, posizionare l'interruttore su LPF e regolare la frequenza di taglio con il regolatore (7 o 8) tra 40 e 300 Hz. Per i satelliti, posizionarlo su HPF e regolare la frequenza per tagliare i bassi (generalmente 80-120 Hz). In modalità FULL, non viene applicata alcuna filtrazione.

Posso utilizzare l'amplificatore in modalità ponte? Come?

Sì, la modalità ponte permette di combinare due canali per maggiore potenza. Collegare l'altoparlante tra i terminali positivi dei due canali (ad es. CH1+ e CH2-). L'impedenza minima è di 4 Ω. Assicurarsi che l'interruttore MODE sia impostato sulla posizione 2 canali (2).

Qual è la potenza consigliata per gli altoparlanti?

La potenza RMS erogata è di 60 W per canale a 4 Ω, o 80 W a 2 Ω. Utilizzare altoparlanti la cui potenza RMS sia almeno uguale a quella dell'amplificatore per evitare distorsioni e danni. Per la modalità ponte, prevedere altoparlanti in grado di sopportare 160 W RMS a 4 Ω.

Come regolare la sensibilità d'ingresso (LEVEL)?

Impostare l'autoradio a volume medio. Ruotare il regolatore LEVEL (3 o 4) fino ad ottenere un volume sonoro confortevole. Evitare di spingere troppo per non saturare l'ingresso. Una regolazione ottimale offre una riserva di potenza con un buon rapporto segnale/rumore.

Cosa significa la funzione Bass Boost?

Il Bass Boost (5 o 6) amplifica le frequenze basse intorno a 45 Hz da 0 a 12 dB. Usarlo con moderazione per evitare distorsioni e danni agli altoparlanti. Permette di bilanciare il suono secondo le proprie preferenze.

Come collegare più amplificatori insieme?

Utilizzare le uscite LINE OUT (14) dell'amplificatore. Trasmettono il segnale combinato degli ingressi. Collegare queste uscite all'ingresso di un amplificatore aggiuntivo (ad es. MPExclusive 1.0). Ciò evita di utilizzare un ripartitore esterno.

L'amplificatore si scalda molto, è normale?

Un riscaldamento moderato è normale, ma un surriscaldamento eccessivo indica un problema. Assicurarsi che l'amplificatore sia installato in uno spazio ben ventilato, senza ostruzione delle alette di raffreddamento. Evitare di posizionarlo sotto un tappeto o in un luogo chiuso. Se si attiva la protezione termica, lasciare raffreddare.

Quali cavi utilizzare per l'alimentazione?

Utilizzare un cavo di almeno 12 mm² per i collegamenti GND e +12 V. Per il cavo di comando REM, è sufficiente un cavo di 0,75 mm². Il fusibile deve essere posto a meno di 60 cm dalla batteria e il suo amperaggio deve corrispondere a quello indicato (2 x 15 A).

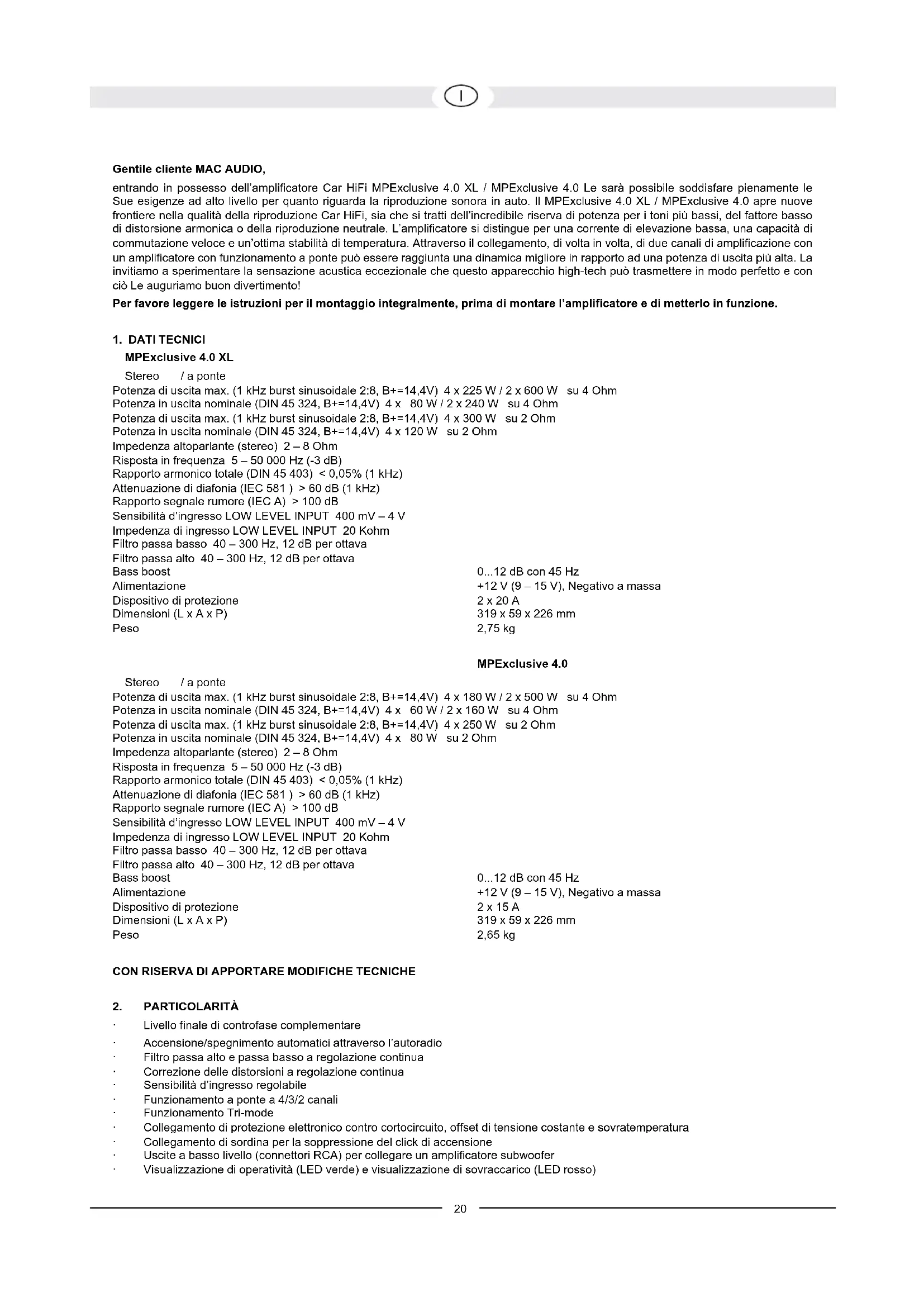

MANUALE UTENTE MPExclusive 4.0 MAC AUDIO

entrando in possesso dell'amplificatore Car HiFi MPExclusive 4.0 XL / MPExclusive 4.0 Le sarà possibile soddisfare pienamente le Sue esigenze ad alto livello per quanto riguarda la riproduzione sonora in auto. Il MPExclusive 4.0 XL / MPExclusive 4.0 apre nuove frontiere nella qualità della riproduzione Car HiFi, sia che si tratti dell'incredibile riserva di potenza per i toni più bassi, del fattore basso di distorsione armonica o della riproduzione neutrale. L'amplificatore si distingue per una corrente di elevazione bassa, una capacità di commutazione veloce e un'ottima stabilità di temperatura. Attraverso il collegamento, di volta in volta, di due canali di amplificazione con un amplificatore con funzionamento a ponte può essere raggiunta una dinamica migliore in rapporto ad una potenza di uscita più alta. La invitiamo a sperimentare la sensazione acustica eccezionale che questo apparecchio high-tech può trasmettere in modo perfetto e con ciò Le auguriamo buon divertimento!

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

1. DATI TECNICI

MPExclusive 4.0 XL

Stereo / a ponte

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 225 W / 2 x 600 W su 4 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14,4V) 4 x 80 W / 2 x 240 W su 4 Ohm

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 300 W su 2 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14,4V) 4 x 120 W su 2 Ohm

Impedenza altoparlante (stereo) 2 – 8 Ohm

Risposta in frequenza 5 – 50 000 Hz (-3 dB)

Rapporto armonico totale (DIN 45 403) < 0,05% (1 kHz)

Attenuazione di diafonia (IEC 581) > 60 dB (1 kHz)

Rapporto segnale rumore (IEC A) > 100 dB

Sensibilità d'ingresso LOW LEVEL INPUT 400 mV - 4 V

Impedenza di ingresso LOW LEVEL INPUT 20 Kohm

Filtro passa basso 40 – 300 Hz, 12 dB per ottava

Filtro passa alto 40 – 300 Hz, 12 dB per ottava

Bass boost

0...12 dB con 45 Hz

Alimentazione

+12 V (9 - 15 V), Negativo a massa

Dispositivo di protezione

2 x 20 A

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 180 W / 2 x 500 W su 4 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14,4V) 4 x 60 W / 2 x 160 W su 4 Ohm

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 250 W su 2 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14,4V) 4 x 80 W su 2 Ohm

Impedenza altoparlante (stereo) 2 - 8 Ohm

Risposta in frequenza 5 – 50 000 Hz (-3 dB)

Rapporto armonico totale (DIN 45 403) < 0,05% (1 kHz)

Attenuazione di diafonia (IEC 581) > 60 dB (1 kHz)

Rapporto segnale rumore (IEC A) > 100 dB

Sensibilità d'ingresso LOW LEVEL INPUT 400 mV - 4 V

Impedenza di ingresso LOW LEVEL INPUT 20 Kohm

Filtro passa basso 40 – 300 Hz, 12 dB per ottava

Filtro passa alto 40 – 300 Hz, 12 dB per ottava

Bass boost

0...12 dB con 45 Hz

Alimentazione

+12 V (9 - 15 V), Negativo a massa

Dispositivo di protezione

2 x 15 A

Livello finale di controfase complementare
• Accensione/spegnimento automatici attraverso l'autoradio
Filtro passa alto e passa basso a regolazione continua
Correzione delle distorsioni a regolazione continua
Sensibilità d'ingresso regolabile
Funzionamento a ponte a 4/3/2 canali
Funzionamento Tri-mode
Collegamento di protezione elettronico contro cortocircuito, offset di tensione costante e sovratemperatura
Collegamento di sordina per la soppressione del click di accensione
Uscite a basso livello (connettori RCA) per collegare un amplificatore subwoofer
- Visualizzazione di operatività (LED verde) e visualizzazione di sovraccarico (LED rosso)

3. INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparecchio é adatto unicamente ad un collegamento con un sistema a 12 Volt con massa negativa.
  Il calore irradiato durante l'erogazione di potenza richiede un posto di montaggio con una sufficiente circolazione d'aria. È molto importante che le alette di raffreddamento del termodispersore non siano adiacenti ad una lamiera o ad una superficie, attraverso la quale potrebbe essere limitata la circolazione dell'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell'autoveicolo). È consigliabile una sistemazione nel bagagliaio.
• Montare l'amplificatore in modo tale che sia completamente protetto da scosse, polvere e sporcizia.
  Fare attenzione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
  Fare attenzione al fatto che il dispositivo di protezione e gli elementi di comando siano accessibili dopo il montaggio.
  Le prestazioni e l'affidabilità dell'impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo.

4. CONNESSIONI

4.1 ALIMENTAZIONE ELETTRICA E IMPIANTO AUTOMATICO D'ACCENSIONE

Avviso importante: Prima di iniziare con l'installazione staccare il morsetto positivo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non è sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientemente dimensionati. Per l'allacciamento della batteria ai morsetti elettrici dell'amplificatore si deve usare un cavo con un diametro di almeno 12 mm².

Innanzitutto creare un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria. È molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12 V viene collegato attraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 60 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del telecomando del receiver Car HiFi alla presa di controllo REM dell'amplificatore. Per l'allacciamento del collegamento REMOTE dell'amplificatore con il dispositivo di controllo è sufficiente un cavo del diametro di 0,75 mm ^2 .

4.2 CAVI AUDIO

Per l'allacciamento del cavo audio fra il jack di uscita dell'autoradio e il jack d'entrata all'interno dell'auto, se possibile, il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura. Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazione attraverso la canalina che si trova lungo il lato sinistro e il cavo audio attraverso la canalina che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.

4.3 COLLEGAMENTI ALTOPARLANTI

Con un funzionamento normale (cioè un altoparlante per ogni singolo canale di amplificazione) è presente la più piccola resistenza terminale di 2 ohm per canale.
Con il funzionamento a ponte (ogni volta due uscite di amplificazione accoppiate) la più piccola resistenza terminale si raddoppia a 4 ohm.
- Nel Tri-mode l'impedenza non si deve trovare al di sotto di 2 ohm per canale.
- Non collegare mai i morsetti negativi dell'altoparlante all'autotelaio.
Non collegare mai la tensione d'alimentazione +12 V ad un uscita dell'altoparlante. Questo porta alla distruzione dello stadio finale dell'amplificatore.
Se l'amplificatore viene fatto funzionare con valori terminali bassi o in modo sbagliato ciò può portare al danneggiamento sia dello stesso amplificatore che anche degli altoparlanti. In questo caso la garanzia non è più valida.

5. ELEMENTI DI COMANDO E INGRESSI/USCITE

5.1 REGOLAZIONE DELLA SENSIBILITÀ D'INGRESSO

La sensibilità d'ingresso può essere adattata ad ogni autoradio o ad ogni piastra di registrazione. Girare il regolatore di volume audio della radio sulla posizione centrale e registrare poi il regolatore del livello d'ingresso (3) e (4) in modo tale da ottenere un volume audio medio. Con questa regolazione sono garantite normalmente sufficienti riserve di potenza in presenza di un rapporto segnale rumore ottimale.

ATTENZIONE: Riprodurre solo brevemente forti segnali di test, per evitare danneggiamenti agli altoparlanti.

5.2 FILTRO PASSA BASSO CON FREQUENZA DI TRANSIZIONE REGOLABILE

Se l'amplificatore viene utilizzato come amplificatore subwoofer, mettere l'interruttore (9) o (10) su „LPF“. Registrare sul regolatore (7) o (8) la frequenza di transizione desiderata. In questo modo il filtro è adattabile alle esigenze acustiche del tono basso impiegato. L'alta pendenza del filtro provvede ad un preciso abbassamento delle gamme di frequenza medio-alte.

5.3 FILTRO PASSA ALTO CON FREQUENZA DI TRANSIZIONE REGOLABILE

Se l'amplificatore deve essere utilizzato come amplificatore per altoparlanti satellitari (altoparlanti tonalità media/acuta), mettere l'interruttore (9) o (10) su „HPF“. Registrare sul regolatore (11) o (12) la frequenza di transizione desiderata. In questo modo vengono amplificate solo frequenze al di sopra della frequenza di transizione registrata. Con ciò possono essere minimizzate in modo effettivo distorsioni causate da un sollevamento della membrana troppo grande in presenza di frequenze basse e altoparlanti satellitari piccoli, senza ridurre il livello dei toni bassi.

5.4 BASS-BOOST

Con l'aiuto della funzione Bass Boost (5 o 6) viene raggiunta un'esaltazione o una compensazione delle frequenze basse profonde.

5.5 USCITE PER COLLEGARE ALTRI AMPLIFICATORI

Il segnale d'ingresso dei collegamenti LINE INPUT CH1, CH2, CH3, CH4 (1 e 2, fig. 7) viene sommato e trasmesso direttamente ai connettori d'uscita LINE OUT (14). I collegamenti LINE OUT rendono possibile il collegamento di un amplificatore subwoofer senza spina a T e cavo.

FIG. 1 COLLEGAMENTI DELL'ALIMENTAZIONE ELETTRICA E DELL' ACCENSIONE A DISTANZA

(1) Morsetto GND per la massa, sul polo negativo della batteria
(2) Morsetto REM per l'accensione a distanza
(3) Morsetto per la tensione della batteria +12 V
(4) Batteria
(5) Dispositivo di protezione del cavo
(6) Per l'allacciamento dell'antenna automatica dell'autoradio

Se la Vostra autoradio non è dotata di un allacciamento per l'antenna automatica, allora collegare questo cavo con il polo positivo (+) sul blocchetto di avviamento. In questo caso dovrebbe essere inserito un interruttore di accensione e di spegnimento. Fare attenzione al fatto che questo interruttore sia disinserito quando l'amplificatore non viene usato.

Se l'amplificatore deve essere comandato da un'autoradio con 4 canali d'uscita e azionare 4 altoparlanti allora eseguire i collegamenti e le regolazioni raffigurate nella figura 2.

(1) Per l'autoradio, uscita davanti a sinistra
(2) Per l'autoradio, uscita davanti a destra
(3) Per l'autoradio, uscita dietro a sinistra
(4) Per l'autoradio, uscita dietro a destra
(5) Altoparlante davanti a sinistra
(6) Altoparlante davanti a destra
(7) Altoparlante dietro a sinistra
(8) Altoparlante dietro a destra

Nel funzionamento a 3 canali viene utilizzato il filtro passa alto per i canali 1/2 e il filtro passa basso per i canali 3/4. La loro utilizzazione viene spiegata nel paragrafo 5.

FIG. 3

Se l'amplificatore deve essere comandato da un'autoradio con uscita stereo e azionare altoparlanti satellitari stereo e un subwoofer allora eseguire i collegamenti e le regolazioni raffigurate nella figura 3.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Altoparlante satellitare a sinistra
(4) Altoparlante satellitare a destra
(5) Subwoofer

FIG. 4

Se l'amplificatore deve essere comandato da un'autoradio con uscita stereo e uscita subwoofer separata e azionare altoparlanti satellitari stereo e un subwoofer, allora eseguire i collegamenti e le regolazioni raffigurate nella figura 4.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Per l'autoradio, uscita subwoofer
(4) Altoparlante satellitare a sinistra
(5) Altoparlante satellitare a destra
(6) Subwoofer

Se l'amplificatore deve ottenere una prestazione maggiore per azionare 2 subwoofer, allora eseguire i collegamenti e le regolazioni raffigurate nella figura 5. L'impiego del filtro passa basso utilizzato viene descritto nel capitolo 5.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Subwoofer
(4) Subwoofer

FIG. 6 FUNZIONAMENTO COME AMPLIFICATORE PER 4 ALTOPARLANTI SATELLITARI E DI UN SUBWOOFER IMPIEGANDO UN ULTERIORE AMPLIFICATORE A 1 CANALE (MPEXCLUSIVE 1.0 XL/MPEXCLUSIVE 1.0)

(1) Per l'autoradio, uscita davanti a sinistra
(2) Per l'autoradio, uscita davanti a destra
(3) Per l'autoradio, uscita dietro a sinistra
(4) Per l'autoradio, uscita dietro a destra
(5) Altoparlante davanti a sinistra
(6) Altoparlante davanti a destra
(7) Altoparlante dietro a sinistra
(8) Altoparlante dietro a destra
(9) Subwoofer

FIG. 7 ELEMENTI DI COMANDO E INGRESSI/USCITE

(1) Ingressi a basso livello (canale 1/2, avanti)
(2) Ingressi a basso livello (canale 3/4, dietro)
(3) Regolatore livello d'ingresso canali 1/2
(4) Regolatore livello d'ingresso canali 3/4
(5) Regolatore Bass-Boost (canale 1/2, avanti)
(6) Regolatore Bass Boost (canale 3/4, dietro)
(7) Regolatore di frequenza di transizione per il passa-alto (canale 1/2)
(8) Regolatore di frequenza di transizione per il passa-alto (canale 3/4)
(9) Regolatore di frequenza di transizione per il passa-basso (canale 1/2)
(10) Regolatore di frequenza di transizione per il passa-basso (canale 3/4)
(11) Selettore FULL / HPF (filtro passa alto) / LPF (filtro passa basso per canali 1/2
(12) Selettore FULL / HPF (filtro passa alto) / LPF (filtro passa basso per canali 3/4
(13) Modo canale-regolatore
(14) Uscite a basso livello (Segnale cumulativo da CH1, CH2, CH3, CH4)
