MANUALE UTENTE 8200 AA SKIL

Dichiarazione di conformità UE Graffatrice Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

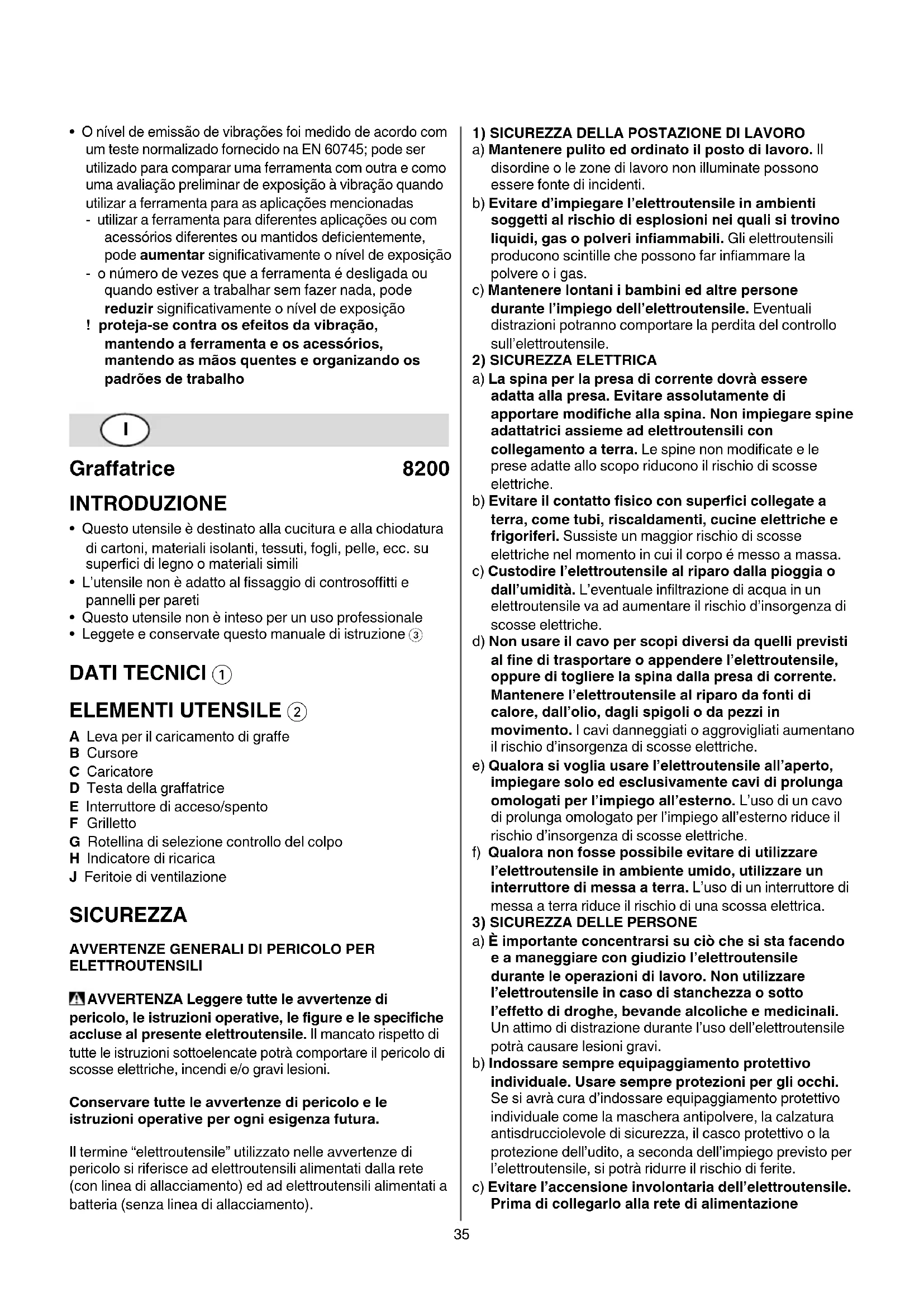

Graffatrice 8200 INTRODUZIONE

• Questo utensile è destinato alla cucitura e alla chiodatura di cartoni, materiali isolanti, tessuti, fogli, pelle, ecc. su superci di legno o materiali simili

• L’utensile non è adatto al ssaggio di controsotti e pannelli per pareti

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione 3 DATI TECNICI 1 ELEMENTI UTENSILE 2 A Leva per il caricamento di grae B Cursore C Caricatore D Testa della graatrice E Interruttore di acceso/spento F Grilletto G Rotellina di selezione controllo del colpo H Indicatore di ricarica J Feritoie di ventilazione SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI AVVERTENZA Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione36 elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

ISTRUZIONI DI SICUREZZA PER GRAFFATRICI

• Partire sempre dal presupposto che l’utensile contenga graffe (un impiego senza precauzioni della graatrice può causare un’emissione accidentale di grae e di conseguenza provocare lesioni)

• Non puntare con l’utensile verso se stessi oppure altre persone nelle vicinanze (tramite un’attivazione accidentale viene espulsa una graa che potrebbe causare lesioni)

• Non azionare l’utensile prima che lo stesso sia applicato in modo fisso sul pezzo in lavorazione (se l’utensile non ha alcun contatto con il pezzo in lavorazione, la graa può rimbalzare dal punto di ssaggio)

• Staccare l’utensile dalla rete di corrente oppure dalla batteria ricaricabile se la graffa è bloccata nell’utensile stesso (se la graatrice è collegata, la stessa potrebbe essere accidentalmente azionata durante la rimozione di una graa bloccata)

• Procedere con estrema cautela durante la rimozione di una graffa bloccata (il sistema potrebbe essere sotto carico e la graa venire espulsa con forza mentre si tenta di eliminare il bloccaggio)

• Non utilizzare la presente graffatrice per il fissaggio di cavi elettrici (la stessa non è idonea per l’installazione di cavi elettrici, può danneggiare l’isolamento dei cavi elettrici causando di conseguenza scossa elettrica e pericoli di incendi)

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Questo utensile non è previsto per l’utilizzo da parte di bambini e di persone con ridotte capacità fisiche, sensoriali e mentali o con scarsa esperienza e conoscenza specifiche

• Assicurarsi che i bambini non giochino con l’utensile37

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualicato

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

SPIEGAZIONE DEI SIMBOLI PRESENTI

SULL’UTENSILE 3 Leggere il manuale di istruzioni prima dell’uso 4 Doppio isolamento (non è necessario alcun cavo di terra) 5 Non gettare l’utensile tra i riuti domestici USO

• Caricamento di grae/chiodi 6 ! estrarre la spina dalla presa - capovolgete l’utensile - premere la leva A e spingere contemporaneamente all’indietro il cursore B - Inserire le grae/i chiodi nel caricatore C con le punte rivolte verso l΄alto (capacità massima 100 grae/80 chiodi) - spingere il cursore B verso la testa della graatrice D nché non si blocca in posizione - quando si inserisce una striscia di chiodi (non fornita in dotazione con l’utensile), inclinare l’utensile in modo che la striscia si appoggi al lato del caricatore che corrisponde al simbolo del chiodo riportato sulla testa della graatrice D 7 - ricaricare il caricatore C quando la ne della striscia di grae o chiodi è visibile all’apertura H 2

• Uso dell’utensile 8 - accendere l’utensile spingendo l’interruttore E nella posizione “I” - premere con decisione la testa della graatrice D contro il pezzo in lavorazione nché questa non è inserita completamente - premere brevemente l’interruttore F, quindi rilasciarlo ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - spegnere l’utensile spingendo l’interruttore E nella posizione “O”

• Controllo del colpo 9 Con la rotellina G è possibile selezionare gradualmente il livello del colpo richiesto da minima a massima (- / +) - “-” è indicato per materiali sottili e leggeri come fogli e tessuti - “+” è indicato per materiali spessi e robusti come legno duro e pareti - prima di iniziare un lavoro, è necessario stabilire quale sia il livello ottimale del colpo eseguendo delle prove su materiali di scorta CONSIGLIO PRATICO

• Fissaggio di pannelli 0

• Fissaggio di prodotti tessili !

• Per ssare legno duro utilizzare grae più corte di quelle fornite con l’utensile

• Evitare colpi a vuoto per ridurre il grado di usura del punto di impatto

• Per altri consigli consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione J 2) ! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo 5 vi ricorderà questo fatto quando dovrete eliminarle RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 84 dB(A) ed il livello di potenza acustica 95 dB(A) (deviazione standard: 3 dB), e la vibrazione 7,0 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro38
