MANUALE UTENTE LA18 M FAGOR

INTERPRETAZIONE DELLE TABELLE: SIMBOLI E VALORI

SIMBOLO	SIGNIFICATO:	VALORI
A	COMANDI
B	VASCHETTA
C	INTERRUPTORE GENERALE
F	PRELAVAGGIO
G	LAVAGGIO
H	AMMORBIDENTE
I	CANDEGGINA
PH	FASE	0: Ammollo 1: Prelavaggio 2: lavaggio 3: risciacquo 1 4: risciacquo 2 5: centrifugaorta 6: Risciacquo finale (ammorbidente) 7: centrifuga lunga
BL	N° DI BLOCCO
SP*	VELOCITÀ	SP1: LAVAGGIO SP2: CENTRIFUGA CORTA SP3: CENTRIFUGA LUNGA (MAX) SP4: CENTRIFUGA DELICATA
LV*	LIVELLO DELL'ACQUA	LV1: MINIMO LV2: BASSO LV3: MEDIO LV4: ALTO LV5: MASSIMO
T	TEMPERATURA
TM	TEMPO
MT	MOVIMENTO CESTELLO	1: ENERGICO 2: NORMALE 3: DELICATO
P*	PROGRAMMI	P1: BIANCHI 90C/194F P2: BIANCHI/COLORE 60°C/140F P3: BIANCHI/COLORE 30°C/86F P4: BIANCHI/COLORE FREDDA P5: SINTETICI 60°/140 P6: SINTETICI FRIA P7: DELICATI 40°C/104F P8: DELICATI FREDDA P9: LANA FREDDA P10: SANITARIO P11: RAPIDO FREDDO P12: RAPIDO 40°C/104 P13: RAPIDO 60°/140F P14: RAPIDO DELICATI P15: CENTRIFUGATO LUNGO P16: CENTRIFUGATO CORTO

ISTRUZIONI IMPORTANTI DI SICUREZZA E USO

AVVERTENZA: Per ridurre il rischio di scariche elettriche o di lesioni personali nelle cui si usa l'apparecchio, si raccomanda di seguire le precauzioni basiche, incluse le seguenti:

1- LEGGERE tutte le istruzioni prima di usare l'apparecchio e CONSERVARLE in un luogo lavorante accessibile per risolverve qualiasi dubbio.
2- NON lavare capi che siano stati previamente trattati, lavati, in ammollo o macchiati di benzina o con altre sostanze inflammabili o esplose poiché esalano dei vapori che potrebbero provocare incendi o esplosioni.
3- NONaggiungere benzina, dissolventi per la pulizia a secco o altre sostane inflammabili all'acqua di lavaggio. Queste sostane sprigionano dei vapori che possono incendiarsi o esplodere.
4- In determinate condizioni, il gas dell'idrogeno può essere prodotto in unsystema d'acqua calda che non è stato usato per due o più settimane. Il gas idrogeno è esplosivo. Se ilsystema dell'acqua calda non è stato usato per un periodo, prima di usare di nuovo la lavatrice, après tutti i rubinetti dell'acqua calda e far scorrere l'acqua per alcuni minuti. Questo liberera il gas idrogeno accumulato. Poiché il gas è infiammabile, non fumare e non tentare di accendere con fiamma durante quello periodo.
5- NON permettere ai bambini di giocare vicino o soprà l'apparecchio. Mantenere i bambini sulla stretta sorveglianza quando si trovano vicino alla macchina in funzionamento.
6- Smontare l'oblò prima di smaltire l'apparecchio o di metterlo fuori servizio.
7- NON CERCARE DI APRIRE L'OBLO se il cestello è in movimento.
8- NON montare o immagazzinare l'apparecchio esesto alle intemperie.
9- NON cercare di forzurei i comandi.
10-Non riparare o sostituire nessun pezzo dell'apparecchio ed evitare di effettuare qualiasi operazione di servizio, salvo se indicate nel manuale delle istruzioni dell'utente. Nel caso di intervenire, assicurarsi sempre di capire perfettamente le istruzioni e di averre le abilità sufficienti di effettuare le operazioni di riparazione.

11- NON eliminARE nessun dispositorio di sicurezza o modificare nessun elemento della lavatrice. NON INSTALLARE all'interno della macchina degli elementi a questa estranei.
12- Qualsiasi omissione delle indicazioni descripte nei manuali d'istruzione, possono provocare danni personali all'utente. Non si possono prevedere tutte le condizioni e le situazioni possibili con gli avvisi di pericolo e le avventenze. Pertanto, il senso comune, la precauzione e l'attenzione sono dei fatti che devono essere apportati alla/e persona/e che trasporta, installa, usa o possiede la macchina.
13- NON usare la macchina se tutti i coperchi e le protezioni non sono stati montati e fissati correttamente
14- É OBBLIGATORIA l'istruzione corretta dell'utente da parte del distributore (venditore) durante la messa in funzione.
15- Aggiungere alle vaschette corrispondenti le dosi di detergente, ammorbidente e candelgina, indicate dal fabbricante. Seguire i consigli di trattamento specifico per agli tessuto indicati dal fabbricante
16- Pulire giornalmente le vaschette per il detersivo e i liquidi. Per la pulizia usare acqua e sapone e non usare mai i detergenti abrasivi
17-Pulire pensilmente i filtri sulle entrate dell'acqua e i condotti di dosatura esterni.
18- Non lavare mai l'esterno direttamente con un getto d'acqua a spruzzo; gli elementi funzionali della macchina posso sono danneggiarsi.
19- Se la lavatrice non si usa per un lungo periodo di tempo, si consiglia di aplicare uno strato di vaselina su tutte le superfici di acciaio inossidabile.
20-Siraccomanda una revisione generale annuale.

INDICE

INTERPRETAZIONE DELLE TABELLE: SIMBOLI E VALORI 3

ISTRUZIONI IMPORTANTI DI SICUREZZA E USO. 4

1 INTRODUZIONE 6
2 USO 7

2.1 Elementi di lavoro 7
2.2 Programmi 7

2.3 Funzionamento 8

2.3.1 Esecuzione di un programma 8
2.3.2 Conclusione di un programma 8

3 CONFIGURAZIONE (avanzato) 9

3.1 Prg (Selezione dei programmi) 9
3.2 AVAN (avanza) 9
3.3 SPRES (Express) 9
3.4 ACLA (Extra risciacquo) 9
3.5 Stop (Arresto termico) 9
3.6 LEuL (Configurazione dei livelli) 9
3.7 bLOC (Modificare/eliminare blocchi) 10
3.8 Timr (Tempo restante) 10
3.9 Parametri (Durante il funzionamento) 10

4 SELF-SERVICE 11

4.1 Funzionamento 11
4.2 Centrale di pagamento/scheda 11
4.3 COIN (gettoniera) 11

5 MANTENIMIENTO 13

5.1 Anomalie elettriche e meccaniche 13
5.2 Messaggi di erre 13

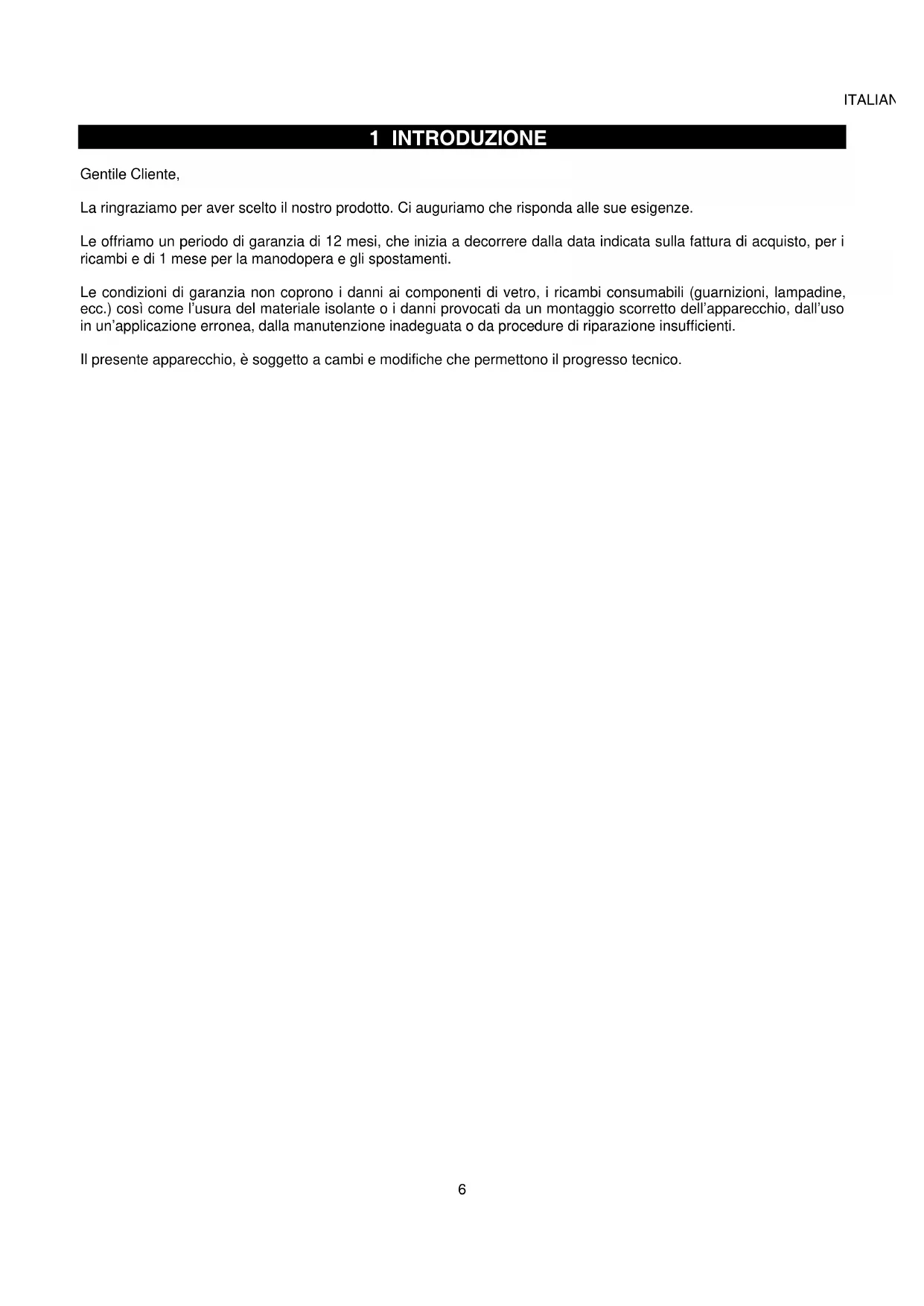

1 INTRODUZIONE

Gentile Cliente,

La ringraziamo per aver scelto il nostro prodotto. Ci auguriamo che risponda alle sue esigenze.

Le offriamo un periodo di garanzia di 12 mesi, che inizia a decorrere alla data indicata sulla fattura di acquisito, per i ricambi e di 1 mese per la manodopera e gli spostamenti.

Le condizioni di garanzia non coprono i danni ai componenti di vetro, i ricambi consumabili (guarnizioni, lampadine, ecc.) sono come l'usura del materiale isolante o i danni provocati da un montaggio scorretto dell'apparecchio, dall'uso in un'applicazione erronea, alla manutenzione inadequata o da procedure di riparazione insufficienti.

Il presente appearecchio, è soggetti aambi e modifiche che permettono il progresso tecnico.

2.1 Elementi di lavoro

Schemo (2)	Si tratta di uno schermo con 4 display e 7 segmenti, in cui compaiono le informazioni relative alle operazioni che si stanno realizzando.
Interruttore generale (4) On/Off	Quest'interuttore ha due posizioni.Premi "I" per accendere la lavatrice e "O" per spegnerla.
Tasto START	Questo tasto serve per iniziare un programma, effettuare una pausa o per continuare con il programma, dopo una pausa. Per navigare nei menu usare la funzione "ENTER", per entrare o per passare al livello successivo del menu.
Tasto AVANZA (>>)	Questo tasto permette di velocizzare l'ecusione di un programma. Ogni volta che si preme quello tasto, il programmatore passa direttamente all'ecusione della fase successiva del programma; e se la fase in esecuzione corrisponde all'ultima, il programma conclude. Considerate che se si preme il tasto della centrifuga, non passera di fase per un periodo di sicurezza necessario affinché la frenatura del cestello sia complete.
Tasti INC (∧) e DEC (∨)	I tasti INC (∧) e DEC (∨) hanno diverse funzioni secondo lo schermo e la modalità di funzionamento del programmatore. Permittono la selezione di un programma di lavaggio e la navigazione per i vari menu.
Tasto EXPRESS	Premi Express per ridurre il tempo di agli programma. Nella tabella successiva si在哪? l'effetto che provoca I"express" nei vari programmi. Quando si preme il tasto Express, insieme al programma comparirà la S che ne indica l'avvio. Durante la navigazione nei menu usare la funzione "indietro", per uscire o per passare al livello superiore.
Tasto Risciacquo Extra	Premi questo tasto per aggiuungere un risciacquo in più al programma di lavaggio in corso. Una volta premuto, si illuminerà il led aggintivo di risciacquo extra.
Indicatori di fase (leds)	Il programmatore possiede 7 led di colore ambra che indicano lo stato della lavatrice e l'avanzamento nel programma di lavaggio nelle sue diverse fasi. L'ottavo LED è di colore verde e migliorato lo stato dell'oblò.

2.2 Programmi

(S) Express attenuato

Programma Effetto "Express"
P1 (S)	Bianchi 90°C	Si annulla il prelimavaggio completo e il lavaggio sareà di 8 minuti e non di 12.
P2 (S)	Bianchi/colore 60°C	Si annulla il prelimavaggio completo e il lavaggio sareà di 10 minuti e non di 15.
P3 (S)	Bianchi/colore 30°C	Si annulla il prelimavaggio completo e durante il lavaggio si disattiva l'arresto termico.
P4 (S)	Bianchi/colore fredda	Si annulla il prelimavaggio completo.
P5 (S)	Sintetici 60°C	Si annulla il prelimavaggio completo e il lavaggio sareà di 10 minuti e non di 15.
P6 (S)	Sintetica fredda Si annulla il prelimavaggio completo.
P7 (S)	Delicati 40°C	Si annulla il prelimavaggio completo e durante il lavaggio si disattiva l'arresto termico.
P8 (S)	Delicati fredda Si annulla il prelimavaggio completo.
P9 (S)	Lana fredda	Si annulla il prelimavaggio completo e il lavaggio sareà di 8 minuti e non di 12.
P10 (S)	Sanitario	Non c'è effetto.
P11 (S)	Rapidò freddo	Non c'è effetto.
P12 (S)	Rapidò 40°C	Non c'è effetto.
P13 (S)	Rapidò 60°C	Non c'è effetto.
P14 (S)	Rapidò delicati	Non c'è effetto.
P15 (S)	Centrifuga lunga	Non c'è effetto.
P16 (S)	Centrifuga Corta	Non c'è effetto.

NOTA: Una volta disattivato l'arresto termico, inizIERa a decorrere il tempo di lavaggio, alla attendere di raggiungere la temperatura di lavaggio programmata

2.3 Funzionamento

Questa macchina è stata disegnata e concepita per il lavaggio o trattamento dei tessuti in generale. Il suo uso per finalità diverse a quella indicate, sare considerato indebito e pericoloso.

Si consiglia di caricare la macchina in base al carico nominale, evitare carichi molto inferiori o superiori.

Non si consiglia di lavare capi inserti all'interno di sacchi, in quello caso, riempire la lavatrice fino a raggiungere il suo carico nominale per evitare possibili squilibri di carico.

Non si consiglia la centrifuga di teli o di capi impermeabili, spazzoloni, moquette o tappeti.

Il comando della macchina si realizzatramite un microprocessor in grado di adattarsi alle esigenze di ciascun utente.

Possiede 16 programmi modificabili nei tempi e nelle temperature. Sono divisi in quattro settori, che hanno diverse configurazioni di giro e trattamento dei capi: Normali, Delicati, sintetici e veloci. Per ulteriori informazioni, consulta il paragrafo Configurazione (pag. 68) e i programmi normalizzati (pag. 68).

E dotata di un dato intelligente per la regolazione della temperatura, se avete a disposizione l'acqua calda, allacciatelà. La lavatrice gestirà le diverse entrate dell'acqua per mantenere la temperatura programmata.

E dotata di un dato intelligente per la gestione della centrifuga. La lavatrice controla lo squilibrio generato dal carico e gestisce il giro per garantire una Buona centrifuga, alla rumori e allungando la vita utile degli elementi di usuraosi come un'importante riduzione della fatica nei componenti meccanici.

É dotata del sistema "Express", premendo un+tastoa automaticamente ridurà il tempo di programma adattandosi alle vostre esigenze,enza dover eseguire alcun cambio nella configurazione.

Opzione di risciacquo extra, premendo un tasting automaticamente siaggiungera un risciacquo in più a quelli programmati adattandosi alle vostre esigenze, alla dover eseguire alcunchio nella configurazione.

2.3.1 Esecuzione di un programma

Per realizzare un programma di lavaggio, si devono eseguire i passi descritti qui di seguito:

1-Inserireipanni sporchinel cestello della lavatrice
2- Chiudere l'oblò della lavatrice.
3- Aggiungere i detergenti
4- Selezionare il programma prescelto.
5- Premere il tasting START

Dopo l'inizio di un programma, i LED ne indicano lo stato e l'evoluzione.

Con il tasting START il programma si ferma e realizzza una pausa. Affinché il programma possa continuare, premere di nuovo il tasting Start. Se il programma sta realizando una centrifuga non si può effettuire una pausa, quando se si preme il tasting Start ciò non produrra nessun effetto.

2.3.2 Conclusione di un programma

Unprogrammapuo terminareindiversi modi:

Conclusione normale: il programma finisce quando ha esaurito tutte le fasi prestabilitite.

• Selezionando il tasto EXPRESS nelle la lavatrice è su PAUSA.
• Premendo il tasto AVANZA in qualsiasi punto del programma, selezionandolo più volte, si può giungere fino alla fine. Durante la centrifuga, il tasto AVANZA non avrè effetto fino a quando non si esaurisce il tempo di sicurezza di frenata (1 min. circa).

Quando un programma finisce, prima di après l'oblò si effettua l'operazione antinfeltrimento dei tessuti per 30 secondi Un segnale acustico ci avvisa della possibilità di après l'oblò una volta terminato quello processo.

Per accedere al menu, quando la lavatrice è accesa e ferma, si premono contemporaneamente è per circa 2 secondi i tasti INC e DEC ( ,) . Successivement, compaiano i due menu principali della macchina.

CONF Configurazione

MANUT Manutenzione

La manutenzione è esclusiva del servizio tecnico, le opzioni utente sono nella configurazione. Per accedere alla configurazione premere Start ed insereire il codice 3489. Successivement si migliorano le diverse opzioni:

3.1 Prg (Selezione dei programmi)

Premere Start per accedere alla selezione dei programmi, i quali sono mostrati seguiti da una y o una n (si/no) per indicare quali sono quelli abilitati. Con i tasti INC () e DEC () si puòambiare il si/no, premere >> (avanza) perambiare il programma e Start per terminare. Se non è stato selezionato nessun programma, il P1 èabilitato per difetto. Se per esempio si selezione il P1, P4, P5, P8 e P14, durante il funzionamento, compariranno i numero correlativi. P1, P2, P3, P4, P5.

3.2 AVAN (avanza)

MOD	→ Modello (servizio tecnico)	Si più disattivare il tasting >> impedendo l'avanzamento
Grd	→ Unità della temperature (C'delta fase per assicurare un lavaggio corretto. ON abilitato, OFF disabilitato (abilitato per difetto).

per i modelli self-service (vedi punto 2.9)

É possibile disattivare la funzione Express. La funzione Express cambia leggermente le fas i tempi durante i lavaggi e realizza dei cicli più brevi. ONabilitato, OFF disabilitato (abilitato per difetto).

Prg Sezione dei programmi

AVAN Avanza (On/Off)

SPRES Express (On/Off)

LEuL Configurazione del livello dell'acqua

bLOC bLOC (Modifica/elimina blocchi)

TimR →Tempo restante

3.4 ACLA (Extra risciacquo)

Il tasto del risciacquo extra cui oessere disattivato, eliminando l'opzione di aggiungere un risciacquo in piu. ONabilitato, OFF disabilitato (abilitato per difetto).

3.5 Stop (Arresto termico)

Con l'arresto termico abilitato, il tempo di fase non comincera a scorrere fino a quando non si è raggiunta la temperatura programmata per assicurare un lavaggio corretto, si può disabilitare e cominciare a far scorrere il tempo nel momento il cui si raggiunge il

Valuta (solo self-service/gettoniero) programmato. ON abilitato, OFF disabilitato (vedi punto 2.9) (abilitato per difetto).

Prezzo (solo self-service/gettoni) LEuL (Configurazione dei livelli)

(vedi punto 2.9)

È possibile variare i livelli dell'acqua, esistono tre diverse configurazioni:

1-Basso (configurazione di fabbrica)
2-Medio
3- Alto

Se si cambia la configurazione, ciò influirà su tutti i livelli d'acqua usati. Premere Start e comparirà il livello configurato (LEu1), con gli INC e DEC ( ,) si potraambiare al livello più adatto alle proprie esigenze. Premere di nuovo Start per confirmare il cambio.

3.7 bLOC (Modificare/eliminare blocchi)

Si cui modificare il tempo e la temperatura di agli fase oppure eliminare le fasi.

Innanzitutto, consulta sulle tabelle dei Programmi Normalizzati, che tipo di blocchi formano il programma che si vuole modificare.

Successivamente, cui accederare a detto blocco e modificare i parametri nel seguente modo:

1- Quando compare bLOC sullo schermo, premi Start.
2- Comparirà B 1, premendo i tasti INC e DEC (A,V) accederai al blocco che vuoi modificare. Premi start.
3- Sullo schermo compare "tIME" (tempo), premendo i tasti INC o DEC (, ) , accederai a "tEMP" (temperatura). Se si vuole modificare il tempo, premi Start quando compare "tIME" e comparirà il tempo definito per difetto. Con i tasti INC e DEC (, ) si modifica quello valore e premi Start per convalidare. Premi Express per uscire.
4- Se si vuole modificare la temperatura, accedi a "tEmP", premi Start e comparirà la temperatura definita per difetto, modifica il valore con i tasti INC e DEC (A,V) e premi Start per uscire.
5- Se si programma il tempo a 0 secondi, il blocco si annulla e non si esgue, ossia, si eseguirà la fase successiva. Non si può annullare l'ultima centrifuga di agli programma poiché è limitato a un tempo di 1 minuto.
6- Attenzione! Non dimenticare che ci sono blocchi usati in vari programmi allo stesso tempo e se si modificano, cambierai tutti i programmi in cui si usa detto blocco.

3.8 Timr (Tempo restante)

Si più attivare il temporizzatore che indica il tempo restante per agli programma, solo se l'arresto termico, l'Express e il risciacquo extra sono disattivati. ONabilitato, OFF disabilitato (disabilitato per difetto).

3.9 Parametri (Durante il funzionamento)

Per accedere al menu e visualizzare i dati nelle la lavatrice è in funzione, mantenere premuti simultaneamente per circa 2 secondi i tasti INC e DEC (A,V).

PARA Parametri: Temperatura, livello dell'acqua e tempo restante

IN Ebrate (servizio tecnico)

OUT Uscite (servizio tecnico)

4 SELF-SERVICE

4.1 Funzionamento

Se si possie de un modello di lavatrice self-service, la configurazione della macchina è differente.

Sul quadro dei comandi, non c'è un interrottore generale, per accendere o spegnere la lavatrice si dovrà azionare l'interruttore (sezionatore) situato sulla parte posteriorie.

Si molto solo i tasti da usare per impostare un programma, i tasti "Express", "risciacquo extra" e "avanza >>" sono disattivati ancè se è possible attivarli alla configurazione (pag. 9).

Attenzione!

Per sicurezza, l'accesso alla configurazione è differente rispetto alle macchine che non sono self-service. Consulta il distributore (venditore) per sapere qual è il metod o corrispondente.

Ricorda che nei menu di configurazione si usano questi tasti, pertanto dovrai sapere esattamente a che corrisponde ciascuno di quosti.

L'opzione "Timr" (tempo restante) è attiva per difetto, cui disattivarla dal menu di configurazione (vedi paragrafo 3.8).

Per difetto ha solo di 4 programmi attivi:

Programmi self-service
P1	Bianchi 90°C
P2	Bianchi/colore 60°C
P3	Bianchi/colore 30°C
P4	Bianchi/colore fredda
P5	Sintetici 60°C
P6	Sintetici fredda
P7	Delicati 40°C
P8	Delicati fredda
P9	Lana fredda
P10	Sanitario
P11	Rapidofreddo (P1)
P12	Rapidof40°C(P2)
P13	Rapidof60°C(P3)
P14	Rapidodelicati (P4)
P15	Centrifuga lunga
P16	Centrifuga Corta

La selezione dei programmi è completeness configurabile (Vedi paragrafo 3.1)

Ricorda che al cliente, si devono migliorare solo i programmi attivi e in modo correlativo iniziando sempre da P1.

Le machine self-service, posso n o funzionare tramite vari dispositivi:

1- Centrale di pagamento (configurazione standard)
2-Gettoniera
3-Scheda

La lavatrice self-service, è consecnata con la configurazione della Centrale di pagamento (CP), per le opzioni della gettoniera e della schedà si dovranno montare i "kit" corrispondenti che si vendono separamente. Consulta il tuo distributore per ricevere ulteriori informazioni.

Per cancellare la configurazione della lavatrice, accendere CONF/PAY (vedi paragrafo 3) e selezione l'opzione prescelta. Esistono due modi di funzionamento:

Qui di seguito si sostrano le diverse funzioni per agli uomini:

4.2 Centrale di pagamento/scheda

Usa quest'opzione se la tua lavatrice corrisponde al modello di centrale di pagamento o ha il kit scheda installato.

Esecuzione di un programma

Per realizzare un programma di lavaggio, si devono eseguire i passi descritti qui di seguito:

1-Inserireipanni sporchi nel cestello della lavatrice
2-Chiudere I'oblo
3- Aggiungere i detergenti
4- Inserire la sched a o le monetete nella centrale di pagamento
5- Selezionare programma
6- Premere start

La tariffa è una per tutti i programmi, se vuoiambiare il prezzo consulta il manuale della tua centrale di pagamento o dellettore di schede nel caso in cui si sta usando il pagamentotramite scheda.

Usa quest'opzione se la tua lavatrice ha il kit gettoniera installato.

Per realizzare un programma di lavaggio, si devono eseguire i passi descritti qui di seguito:

1-Inserireipanni sporchi nel cestello della lavatrice.
2-Chiudere I'oblo
3- Aggiungere i detergenti
4- Selezionare programma

5- Verificare prezzo
6-Inserire monete
7- Premere start

Sullo schermo comparirà il numero di programma e il prezzo corrispondente in modo intermittente, con i tasti INC e DEC (A,V) cui si carriere il programma e il prezzo si aggiornerà. Se trascorsi 30 secondi non si verifica alcuna attività nei tasti o nella gettoniera, sullo schermo comparirà "FREE"indicando che la macchina è disponibile, premi qualsiasi tasto per visualizzare i programmi.

Con quello tipo di gettoniera, puoi assegnare un prezzo a agli programma. Sul menu di configurazione compariranno due nuovi sottomenu DIV e Pric per assegnare la valuta e il prezzo corrispondente.

Div: La gettoniera ha una configurazione differente per anni tipo di valuta. Consulta il manuale del kit gettoniera e verifica che la gettoniera installata accetta le monetete del loro paese. Assegna esta valuta al programmatore della lavatrice. Sulla tabella sono indicate le valute disponibili.

0	SCHEDA
1	EURO-COUNTRYS
2	USA
3	UNITED KINGDOM
4	MEXICO
5	CANADA
6	AUSTRALIA

NOTA: Il presente elenco viene aggiornato continuamente. Se il tuo paese non si trova sull'elenco, consulta al loro distributore la disponibilità aggiornata.

PRIC: Assegna il prezzo a ciascun programma premi start per accedere ai programmi. In quello menu compariranno solamente i programmi attivianche se con la loro numeroazione originale (consulta la tabella a pagina 11). Premi Start per accedere al prezzo. Il prezzo sare condizionato alla valuta selezionata. Se si cambia di valuta, i prezzi saranno resettati per cui è IMPORTANTE selezionare prima la valuta. Se aggiungi un programma all'elenco (paragrafo 3.1), gli sare assegnato il prezzo per difetto di agli valuta, dovrai assegnare il prezzo dopo averlo attenuato.

5 MANTENIMIENTO

5.1 Anomalie elettriche e meccaniche

Prima di rivolgersi al Servizio di Assistenza Tecnica, controlling:

Che la macchina riceve energia elettrica.

Lo stato dei fusibili.

Che la tensione coincide con quella della macchina.

Se la lavatrice non raggiunge il livello dell'acqua, controlla,

Che il rubinetto di arresto dell'acqua è aperto.

Che il filtro per l'entrata dell'acqua non è ostruito.

Che la pressione dell'acqua della rete di fornitura è compreso tra 2 ÷ 4 Kg/cm^2 (28 ÷ 56 psi).

Se la lavatrice vibra eccessivamente, controlla:

Che nessuna vite dei pannelli è lenta.

In caso di un'interruzione della tensione elettrica, Il cestello si svuota e l'oblò resta bloccato Se si vuole togliere il bucato alla lavatrice, si cui apree l'oblò spingendo verso il basso l'anello sul dorso del pannello anteriore.

5.2 Messaggi di erreore

Sullo schermo della lavatrice possono comparire dei messaggi di avviso o di quasto seguiti da un segnale acustico, durante e dopo l'esecuzione di un programma di lavaggio. Salvo i casi in cui avviene un'interruzione di corrente, la lavatrice restera in situazione di pausa (valvola di scarico chiusa, motore fermo, ecc.) in attesa di ricevere l'attenzione dell'utente.

Messaggio Possibili cause Azioni
PWR FAUL UAIT	Questo messaggio compare quando si ristabilisce la corrente elettrica dopo un'interruzione della stessa. Se l'interruzione della corrente avviene durante la fase della centrifuga, sullo schermo comparirà il messaggio "UAIT" (wait). Attendere quello minuto perché premere nessun tasto fino a quando non compare "PWR FAULT" (circa 1,5 min.)	Premere START: Il programma continua nella stessa fase in cui si è verificata l'interruzione di corrente.Premere EXPRESS: il programma conclude
E 2	GUASTO NEL SISTEMA DI BLOCCOQuesto messaggio compare quando si rileva che, non si risce a sbloccare l'obli una volta concluso il programma o che si sblocca durante la sua esecuzione.	Premere ESC: il programma conclude
E 3	GUASTO NELLO SCARICOQuesto messaggio compare quando si rileva che, nonostante sia stata disabilitata l'uscita della valvola di scarico, il livello dell'acqua all'interno del cestello della lavatrice non è diminuuito durante un periodo prestabilito.	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 4	GUASTO ENTRATA DELL'ACQUAQuesto messaggio compare quando si rileva che, nonostante si via attivata la/le uscita/e della(e) elettrovalvola/e correspondente, il livello d'acqua all'interno del cestello della lavatrice non è aumento durante un tempo prestabilitto.	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 5	GUASTO RISCALDAMENTOQuesto messaggio compare quando si rileva che, nonostante sia stata abilitata l'uscita di riscaldamento, la temperature dell'acqua non è aumento per un certo periodo prestabilitto.	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 6	TEMPERATURA MASSIMAQuesto messaggio compare quando si rileva che la temperature dell'acqua ha superato i 95°C.	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 7	TERMOSTATO APERTOQuesto messaggio compare quando l'acqua supera i 95°C	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 9	RISCALDAMENTO DEL MOTOREQuesto messaggio compare quando si rileva che si è attivata la protezione termica del motore della lavatrice.	Premere START: continua con l'esecuzione del programma.Premere EXPRESS: il programma conclude.
E 10	SBILANCIAMENTOQuesto messaggio compare quando durante la centrifuga finale si attiva tre volte il micro di sbilanciamento.	Premere EXPRESS: il programma conclude.
E 11	CAPI CALDIQuesto messaggio compare quando si conclude l'esecuzione di un programma perché la temperature all'interno del cestello supera i 50°C.	Premere EXPRESS: il programma conclude.
E 12	ACQUA NEL CESTELLOQuesto messaggio compare quando un programma fisisce c'è ancora dell'acqua nel cestello. è vietato après l'obli sono a quando non si è scaricata tutte l'acqua all'interno del cestello	Premere EXPRESS: il programma conclude.

INTERPRETAÇÃO DAS TABELAS: SIMBOLOSE VALORES

SÍMBOLO	SIGNIFICADO	VALORES
A	CONTROLOS
B	CUBA
C	INTERRUPTOR GERAL
F	PRÉ LAVAGEM
G	LAVAGEM
H	AMACIADOR
I	LIXÍVIA
PH	FASE	0: Demolha 1: Pré-lavagem 2: lavagem 3: enxaguamento1 4: enchaguito 2 5: centrifugação curta 6: Enxaguito final (amaciador) 7: centrifugação comprida
BL	N° DE BLOCO
SP*	VELOCIDADE	SP1: LAVAGEM SP2: CENTRIFUGAÇÃO CURTA SP3: CENTRIFUGAÇÃO COMPRIDA (MÁX) SP4: CENTRIFUGAÇÃO DELICADA
LV*	NÍVEL DE ÀGUA	LV1: MINIMO LV2: BAIXO LV3: MÉDIO LV4: ALTO LV5: MAXIMO
T	TEMPERATURA
TM	TEMPO
MT	MOVIMENTO TAMBOR	1: ENERGICO 2: NORMAL 3: DELICADO
P*	PROGRAMAS	P1: BRANCA 90C/194F P2: BRANCA/COR 60°C/140F P3: BRANCA/COR 30°C/86F P4: BRANCA/COR FRIA P5: SINTÉTICA 60°C/140 P6: SINTÉTICA FRIA P7: DELICADA 40°C/104F P8: DELICADA FRIA P9: LÀ FRIA P10: SANITÁRIO P11: RAPIDO FRIQ P12: RAPIDO 40°C/104 P13: RAPIDO 60°C/140F P14: RAPIDO DELICADA P15: CENTRIFUGAÇÃO COMPRIDA P16: CENTRIFUGAção CURTA

INSTRUÇÉS IMPORTANTES DE SEGURANÇA E UTILIZAZão

4 SERVICO AUTOMÁTICO 12

4 SERVICO AUTOMÁTICO

4.1 Funcionamento
