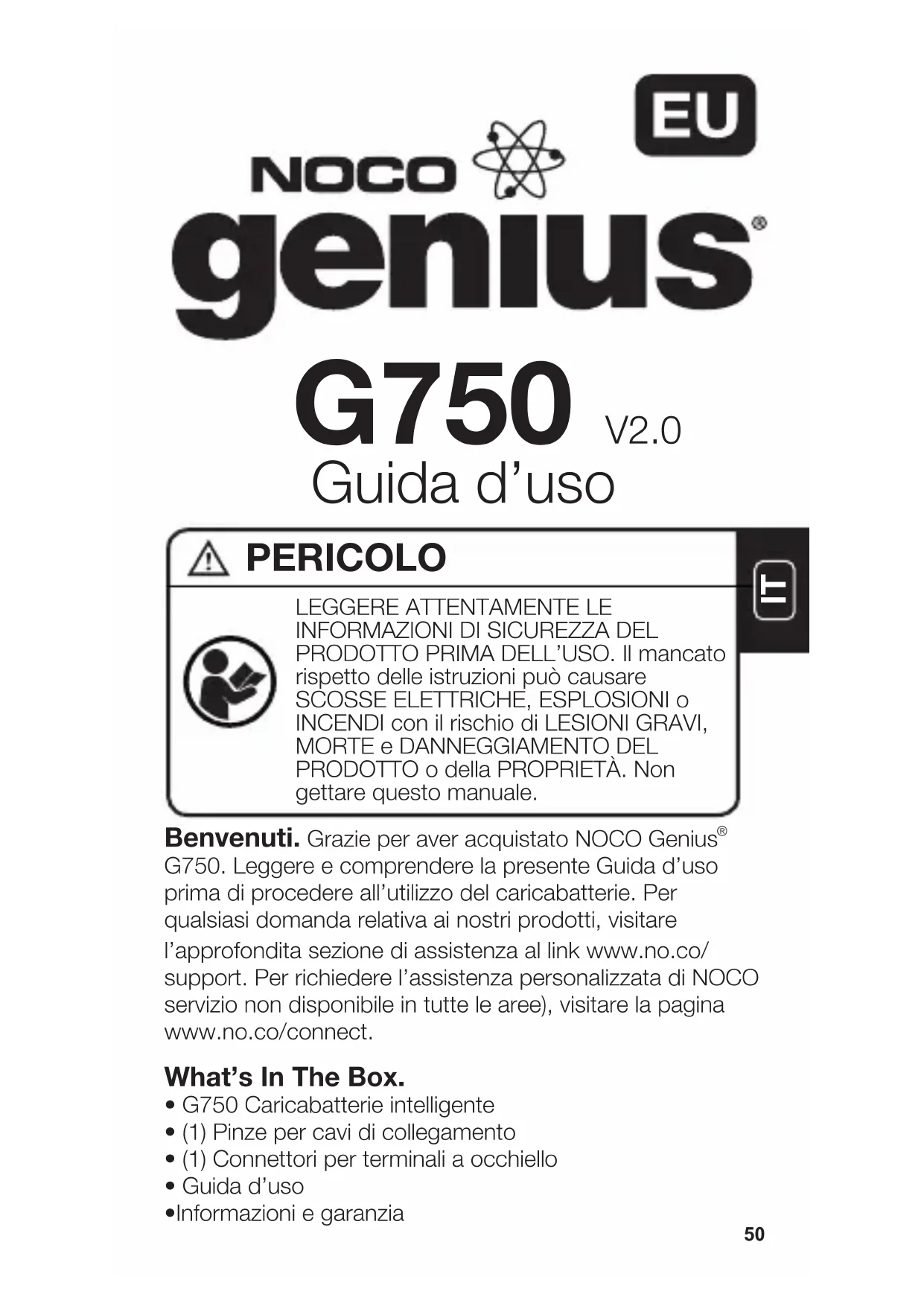

MANUALE UTENTE Genius G750 NOCO

Benvenuti. Grazie per aver acquistato NOCO Genius

G750. Leggere e comprendere la presente Guida d’uso prima di procedere all’utilizzo del caricabatterie. Per qualsiasi domanda relativa ai nostri prodotti, visitare l’approfondita sezione di assistenza al link www.no.co/support. Per richiedere l’assistenza personalizzata di NOCO servizio non disponibile in tutte le aree), visitare la paginawww.no.co/connect. What’s In The Box.

• G750 Caricabatterie intelligente• (1) Pinze per cavi di collegamento• (1) Connettori per terminali a occhiello• Guida d’uso•Informazioni e garanzia Guida d’uso G750 V2.0 LEGGERE ATTENTAMENTE LE INFORMAZIONI DI SICUREZZA DEL PRODOTTO PRIMA DELL’USO. Il mancato rispetto delle istruzioni può causare SCOSSE ELETTRICHE, ESPLOSIONI o INCENDI con il rischio di LESIONI GRAVI, MORTE e DANNEGGIAMENTO DEL PRODOTTO o della PROPRIETÀ. Non gettare questo manuale. PERICOLOContatti di NOCO. G750. NOCO Genius

G750 racchiude al suo interno una delle tecnologie più innovative e avanzate presenti sul mercato ed è pertanto in grado di rendere ogni ricarica semplice e veloce. Si tratta probabilmente del caricabatterie più sicuro ed efciente di sempre. G750 è stato progettato per ricaricare tutti i tipi di batterie al piombo-acido da 6 e 12 volt, comprese batterie a umido (acido libero), GEL, MF (maintenance-free), CA (al calcio), EFB (enhanced ooded battery) e AGM (absorption glass mat). È indicato per la ricarica di batterie con capacità comprese tra 2 e 30 Ah e per il mantenimento di batterie di qualsiasi dimensione. Inizio. Prima di utilizzare il caricabatterie leggere attentamente le avvertenze speciche della batteria e controllarne i regimi di carica appropriati. Vericare inoltre le informazioni relative al voltaggio e alla composizione chimica della batteria presenti nel manuale della stessa. Montaggio. G750 va inserito direttamente alla parete ed è importante tenere in considerazione la distanza della batteria. La distanza del cavo elettrico DC dal caricabatterie, con le pinze per cavi di collegamento o con i connettori per terminali a occhiello, è di circa 1900 mm. Modalità di carica. G750 presenta tre (3) modalità di carica: Standby, 12V NORM e 6V NORM. Per avviare alcune modalità di carica è necessario tenere premuto l’apposito pulsante per tre (3) secondi. Tali modalità di carica, che proprio per il modo in cui vengono selezionate prendono il nome di “press and hold” (letteralmente: premere e tenere premuto), sono all’avanguardia, ma occorre fare grande attenzione nel momento in cui si selezionano. Il pulsante “press and hold” è indicato da una linea rossa. È fondamentale comprendere a fondo le differenze e nalità di ogni singola modalità di carica. Non azionare il caricabatterie prima di essersi accertati di quale sia la modalità di carica

appropriata per la batteria. Qui di seguito proponiamo una breve descrizione: Utilizzo di 6V NORM. Tenere premuto il pulsante “press and hold”. La modalità 6V NORM è stata concepita per la sola ricarica di batterie al piombo-acido da 6 volt, come ad esempio batterie a umido, GEL, Enhanced Flooded, Maintenance- Free e al calcio. Accertarsi delle proprietà della batteria prima di utilizzare questa modalità.

ATTENZIONE: QUESTA MODALITÀ È COMPATBILE

SOLO CON BATTERIE AL PIOMBO-ACIDO DA 6 VOLT. Collegamento alla batteria. Non inserire la spina elettrica AC prima di aver opportunamente collegato tutte le parti. Collegare i terminali alla batteria rispettandone la corretta polarità. Il terminale positivo è generalmente contrassegnato Modalità Spiegazione 12V NORM Standby

NORM 7.25V | 750mA | 2-30Ah Batterie Press & Hold Corrente assente 14.5V | 750mA | 2-30Ah Batterie Quando il caricabatterie è in modalità Standby, non fornisce alcuna carica o alimentazione alla batteria. In questa modalità viene attivata anche la funzione Energy save (salva energia), che impiega appunto un trascurabile quantitativo di energia elettrica. Una volta selezionata questa modalità, una spia LED di colore arancione si illuminerà. Per la ricarica di batterie a umido, GEL, Enhanced Flooded, Maintenance- Free e al calcio da 12 volt. Una volta selezionata questa modalità, una spia LED di colore bianco si illuminerà. Per la ricarica di batterie a umido, GEL, Enhanced Flooded, Maintenance-Free e al calcio da 6 volt. Una volta selezionata questa modalità, una spia LED di colore bianco si illuminerà.dalle seguenti lettere o simbolo (POS, P, +). Il terminale negativo è generalmente contrassegnato dalle seguenti lettere o simbolo (NEG, N, -). Non effettuare collegamenti con il carburatore, tubi del carburante o parti metalliche sottili. Qui di seguito sono elencate le istruzioni per il funzionamento con messa a terra negativa (più diffusa). Se il veicolo funziona con messa a terra positiva (molto raro), seguire le seguenti istruzioni ma al contrario. 1.) Collegare la pinza o il connettore per terminali a occhiello positivi (rosso) al terminale positivo della batteria (POS,P,+). 2.) Collegare la pinza o il connettore per terminali a occhiello negativi (nero) al terminale negativo della batteria o alla carrozzeria del veicolo (NEG,N,-). 3.) Collegare la spina AC del caricabatterie a una presa di corrente appropriata. Non coprire la batteria mentre si effettuano le varie connessioni. 4.) Per staccare il caricabatterie, scollegare le varie parti nell’ordine opposto, iniziando cioè con la rimozione dei componenti negativi (oppure di quelli positive se la messa a terra è positiva). Inizio della carica. 1.) Accertarsi del voltaggio e della composizione chimica della batteria. 2.) Vericare che le pinze e i connettori per terminali a occhiello siano opportunamente collegati e che la spina elettrica AC sia inserita nella presa. 3.) Il caricabatterie partirà in modalità Standby, contrassegnata da un LED arancione. In modalità Standby il caricabatterie non rilascia tensione. 4.) Premere il tasto apposito per selezionare la modalità di carica desiderata (tenere premuto il pulsante per tre secondi per attivare modalità di carica avanzate) in base al voltaggio e alla proprietà chimica della batteria.54

5.) Una luce indicherà la modalità di carica selezionata e i LED di carica si accenderanno (a seconda dello stato di salute della batteria) indicando così che il processo di carica è iniziato. 6.) È ora possibile lasciare il caricabatterie collegato alla batteria in qualsiasi momento in modo da fornirle una ricarica di mantenimento. Signicato dei LED di carica. Il caricabatterie è dotato di un (1) solo LED di carica che indica lo stato di carica (SOC) della(e) batteria(e) a esso collegata(e). Leggere le informazioni qui di seguito: LED Spiegazione LED rosso lampeggiante Quando il livello di carica della batteria è inferiore al 75%, il LED di carica emetterà una luce intermittente. LED verde lampeggiante LED verde costante Quando il livello di carica della batteria avrà raggiunto il 100%, il LED di carica emetterà una luce verde costante. Quando il livello di carica della batteria è inferiore al 90%, il LED di carica emetterà una luce intermittente. LED verde per ricarica di mantenimento Durante la ricarica di mantenimento, il LED che indica il 100% di carica emetterà una luce intermittente. Quando la batteria sarà nuovamente carica, la luce verde diventerà costante. È possibile lasciare il caricabatterie collegato alla batteria a tempo indeterminato.Sistema di diagnostica avanzata. Il sistema di diagnostica avanzata segnala la presenza di condizioni di errore. Una serie di sequenze luminose lampeggianti consentirà di identicare la causa dell’errore e le possibili soluzioni al problema. Tutte le condizioni di errore sono segnalate dal lampeggio alternato del LED di errore e di quello di Standby. Il numero di ash emessi indica una condizione di errore specica (ad eccezione dell’inversione di polarità e del basso voltaggio della batteria). Errore Motivo/Soluzione Lampeggio singolo La batteria non riesce a sostenere la carica. Far controllare la batteria da uno specialista. Possibile cortocircuito della batteria. Far controllare la batteria da uno specialista. La tensione della batteria è troppo elevata per la modalità di carica selezionata. Controllare le proprietà di carica della batteria e la modalità di carica. LED di errore emette luce rossa costante Inversione di polarità. Invertire i collegamenti della batteria. La tensione della batteria è troppo bassa perché sia rilevata o il caricabatterie è usato come alimentatore. Riavviare la batteria per incrementarne il voltaggio. Lampeggio doppio Lampeggio triplo Luce arancione di Standby costante56

Memoria Ripristina l’ultima modalità selezionata al momento del riavvio. Interattivo Modica il processo di carica in base al feedback organico ricevuto dalla batteria. Ripristino Impartisce impulsi di carica ad alto voltaggio nel caso in cui vengano rilevate situazioni di basso voltaggio, solfatazione o perdita di capacità. Sicuro Protegge da inversione di polarità, generazione di scintille, sovraccarico, sovracorrente, circuito aperto, cortocircuito e surriscaldamento. Veloce Effettua ricariche in metà del tempo rispetto ai caricabatterie tradizionali. Compensazione Stabilizza tensioni di rete variabili per rendere la ricarica costante. Resistente Resiste allo sporco, acqua, raggi UV e urti. Compatto Conversione di energia ad alta frequenza per un caricabatterie ultra-compatto, leggero e portatile. Start-stop Contrasta il crescente fabbisogno ciclico richiesto alle batterie di veicoli micro-ibridi.Firewall Protezione di sicurezza su più livelli, che impedisce il vericarsi di situazioni anomale e pericolose. Ottimizzazione Stabilizza la composizione chimica interna della batteria per migliorarne prestazioni e durata di vita. Maintenance Plus Mantiene la batteria completamente carica senza il rischio di sovraccaricarla, consentendole di rimanere collegata al caricabatterie a tempo indeterminato e in completa sicurezza. Energy save Limita il consumo energetico quando il caricabatterie non deve operare al massimo della potenza. Monitoraggio del carico I LED consentono un monitoraggio dinamico dello stato di carica della batteria qualora un carico sia superiore alla corrente di carica. Diagnostica Strumento intuitivo di diagnostica visuale per rilevare inversione di polarità e batterie con basso voltaggio o danneggiate. CANBUS Consente di ricaricare automaticamente sistemi CANBUS. Monitor termico I sensori che rilevano la temperatura interna adattano la carica in base alla temperatura ambiente.58

Analisi Fase Voltaggio (V)) Corrente (A) Avvio Diagnosi Massa Ottimizzazione Ripristino Assorbimento Mantenimento Fasi della carica Fasi 1 e 2: Analisi e diagnosi Viene effettuato un controllo della condizione iniziale della batteria esaminandone il voltaggio, lo stato di carica e di salute per determinare che essa sia stabile prima di procedere alla ricarica. Fase 3: Ripristino Ha inizio il processo di desolfatazione (se necessario) di batterie estremamente scariche o solfatate mediante l’emissione di piccoli quantitativi di corrente sotto forma di impulsi. Fase 4: Avvio Ha inizio il processo di ricarica con una carica leggera. Fase 5: Massa Il processo di ricarica di massa avviene in base alla condizione della batteria, di cui viene ripristinato l’80% della capacità. Fase 6: Assorbimento Il livello di carica torna al 90% mediante il rilascio di modesti quantitativi di corrente che consentono una ricarica sicura ed efciente. Questo limita eventuali fuoriuscite di gas ed è un aspetto essenziale per il prolungamento della vita della batteria. Fase 7: Ottimizzazione Il processo di ricarica viene completato e la batteria torna al massimo della capacità. In questa fase, il caricabatterie impiega proli di carica straticati perripristinare la massima capacità della batteria e ottimizzarne la gravità specica, migliorandone durata e prestazione. A questo punto il caricabatterie passerà alla modalità di mantenimento se la batteria “comunicherà” di aver bisogno di una maggiore carica. Fase 8: Mantenimento Viene effettuato un monitoraggio costante della batteria per stabilire quando è necessario effettuare una carica di mantenimento. Se la tensione della batteria scende al di sotto della soglia desiderata, il caricabatterie avvierà un nuovo ciclo di mantenimento per poi interromperlo quando il voltaggio sarà tornato al suo livello ottimale. Il ciclo di ottimizzazione e mantenimento viene ripetuto indenitamente per mantenere la batteria al massimo della carica. Il caricabatterie può restare collegato alla batteria a tempo indeterminato senza rischio di sovraccarichi. Tempi di ricarica. Il tempo di ricarica previsto è indicato di seguito. La capacità della batteria (Ah) e il tasso di autoscarica (DOD) inuenzano notevolmente i tempi di ricarica. Per tempo di ricarica si intende il tempo necessario per portare una batteria con tasso di autoscarica medio al raggiungimento della piena carica e ha solo valore di riferimento. I dati effettivi possono variare a seconda delle condizioni della batteria. Il tempo di ricarica di una batteria mediamente scarica si basa su un tasso di autoscarica del 50%. Capacità della batteria Tempo di ricarica in ore (circa) 6V 12VAh

Tensione di alimentazione AC: Tensione di funzionamento AC: Efcienza: Potenza: Tensione di carica: Rilevamento bassa tensione: Corrente di ritorno: Temperatura ambiente: Tipo di caricabatterie: Tipo di batterie: Composizione chimica delle batterie: Numero banchi batterie: Capacità della batteria: Protezione: Raffreddamento: Dimensioni (l x l x a): Peso: 220-240, 50-60Hz 220-240, 50-60Hz 85% Approx. 13W Max Various 750mA (12V), 750mA (6V) 2V (12V), 2V (6V) <5mA 0°C to +40°C Caricabatterie intelligente a 8 fasi 6V & 12V Wet, Gel, MF, CA, EFB, AGM. 2-30Ah (12V), 2-30Ah (6V), Maintains All Battery Sizes IP60 Convezione naturale
