Tipo di prodotto	Monitor per bebè
Marca	Basbau
Modello	BB204
Alimentazione telecamera	Alimentatore 6V DC
Alimentazione monitor	Batteria Li-ion 3.7V 1100mAh o alimentatore 6V DC
Portata	300 metri (950 piedi) in campo libero
Visione notturna	8 LED infrarossi, attivazione automatica
Zoom digitale	2x
Temperatura ambiente	Display e allarme configurabile (Celsius/Fahrenheit)
Musica	3 melodie integrate
Talk-back	Sì, tramite pulsante risposta
Modalità VOX (attivazione vocale)	Sì, con sensibilità regolabile
Modalità TCV (trasmissione vocale)	Schermo spento, accensione automatica al suono
Contenuto della confezione	Telecamera, monitor, 2 alimentatori, batteria, 2 clip per cavi, viti e tasselli a muro, velcro, manuale
Manutenzione	Panno morbido e asciutto; non toccare l'obiettivo con le dita
Sicurezza	Tenere il cavo ad almeno 1 metro dal bambino; non utilizzare prolunghe
Riparabilità	Non aprire l'involucro; nessuna parte riparabile dall'utente

Domande frequenti - BB204 Basbau

Come accendere o spegnere la telecamera e il monitor?

Premere il pulsante ALIMENTAZIONE per circa 3 secondi per accendere o spegnere ogni unità.

Come abbinare una nuova telecamera al monitor?

Nel menu, andare su Impostazioni telecamera, scegliere di aggiungere una telecamera, quindi premere il pulsante di abbinamento della nuova telecamera per 1 secondo.

Cosa fare se il monitor mostra 'Fuori portata'?

Verificare che la telecamera e il monitor siano accesi e che la distanza tra loro non superi 300 metri in campo libero. Allontanare ostacoli come forni a microonde.

Come regolare la sensibilità della modalità VOX?

Andare nel menu Sensibilità TCV e scegliere il livello: impostato su alto, lo schermo si accende con suoni più deboli.

Come utilizzare la funzione talk-back per parlare al mio bambino?

Premere il pulsante di risposta (icona «¿») del monitor e parlare; l'icona viene visualizzata sullo schermo. Rilasciare per ascoltare.

Come riprodurre musica dalla telecamera?

Premere il pulsante musica del monitor; la telecamera riproduce una melodia. Premere di nuovo per passare alla successiva (3 melodie disponibili).

Come impostare l'allarme di temperatura?

Nel menu Imp. temperatura, attivare l'allarme e impostare un intervallo di temperatura; un suono di avviso suona se la temperatura esce dall'intervallo.

Cosa fare se l'immagine è sfocata o di scarsa qualità?

Pulire l'obiettivo della telecamera con un panno morbido e asciutto; evitare impronte digitali. Verificare anche la distanza e le interferenze.

Come pulire l'obiettivo della telecamera?

Utilizzare un soffiatore per rimuovere la polvere, poi un panno morbido e asciutto. Non toccare la superficie con le dita.

Qual è la portata massima del monitor?

La portata è di circa 300 metri (950 piedi) in campo libero, senza ostacoli come muri o forni a microonde.

MANUALE UTENTE BB204 Basbau

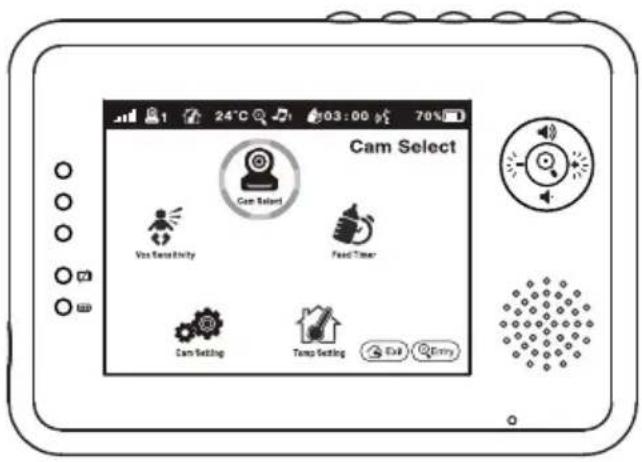

Fig. 12

3 Menu Options/Options du menu/Opciones del menú /Menüoptionen/Opzioni del menu

Contenuti della confezione

• Una telecamera
• Un monitor
  • Due adattatori di corrente
  • Batterie per il monitor (ioni di Litio, 3.7V, 1100mAh)
• Due fermacavo
• Una vite e una grappa
• Sistema a velcro
• Manuale d'uso

Layout del prodotto

Videocamera (Fig. 1)

1. Sensore luci
2. Microfono
3. Obiettivo
4. LED a infrarossi
5. Altoparlante
6. Spina adattatore di corrente
7. Tasto di alimentazione/associazione
8. Antenna
9. Sensore temperatura
10. LED di alimentazione

Monitor (Fig. 2)

1. Schermo LCD
2. Tasto riduzione luminosità
3. Tasto aumento volume
4. Tasto di zoom/OK
5. Tasto aumento luminosità
6. Tasto riduzione volume
7. Diffusore
8. Microfono
9. LED di alimentazione
10. LED VOX
11. LED volume
12. Tasto di alimentazione/VOX
13. Tasto selezione musica
14. Tasto VOX
15. Tasto vivavoce
16. Tasto menu
17. Vano batteria
18. Supporto
19. Spina adattatore di corrente

Installazione

1 Impostazione della videocamera

1.1 Alimentazione - Uso dell'alimentazione CA

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nella parte posteriore della videocamera. Vedere la Fig. 3.

Nota : Con questa videocamera, usare l'adattatore con l'etichetta OUTPUT: 6V DC.

1. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere la videocamera. Il LED della videocamera si accende (spia verde). Vedere la Fig. 3.

Nota : Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere la videocamera.

1.2 Regolazione

Collocare la telecamera in una posizione comoda, puntare l'obiettivo verso l'area di osservazione e regolare l'angolo ruotando la testa dell'obiettivo. Fare riferimento alla Figura 4.

1.3 Visione notturna

La videocamera dispone di otto LCD ad alta intensità per acquisire immagini nitide al buio. Quando il sensore luci rileva bassi livelli di luce ambientale, gli LCD si attivano automaticamente.

1.4 Misurazione della temperatura ambientale

Il sensore di temperatura è in grado di misurare la temperatura ambientale sul lato della videocamera e l'indicatore della temperatura ambientale viene

2 Impostazione del monitor

2.1 Alimentazione

Il monitor usa una batteria a 3,7 V 1100 mAh (ioni di litio) o la corrente CA domestica.

Inserimento della batteria

1. Aprire il coperchio del vano batterie sulla parte posteriore del monitor. Vedere la Fig.
2. Inserire la batteria con la parte metallica rivolta verso il vano batteria. Vedere la Fig. 5.
3. Chiudere il coperchio del vano batteria e assicurarsi che sia bloccato saldamente.
4. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 5.

Nota 1: Se l'alimentazione è sufficiente, il LED di "alimentazione/carica" si accende (spia verde); se la batteria è quasi scarica, il LED rosso inizia a lampeggiare.

Nota 2: Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere il monitor.

Uso di alimentazione CA

1. Inserire un'estremità dell'adattatore di alimentazione in dotazione in una presa di corrente e l'altra estremità nel monitor. Vedere la Fig. 6.

Nota : Con questo monitor, usare l'adattatore con l'etichetta OUTPUT: 6V DC.

1. Premere il tasto POWER ⏻ e tenerlo premuto per circa 3 secondi per accendere il monitor. Vedere la Fig. 6.

Nota 1: Quando inizia la carica o si accende il monitor, il LED di "alimentazione/carica" si accende (spia verde).

Nota 2: Sullo schermo LCD viene visualizzato "Fuori range" se il monitor non rientra nel range (scollegato).

Nota 3: Premere il tasto POWER e tenerlo premuto per circa 3 secondi per spegnere il monitor.

2.2 Impostazione del volume

Premere il tasto di selezione del volume 📄 e 📋 per regolare il livello di volume, quindi premere il tasto Zoom/OK 📋 per confermare l'impostazione. Vedere la Fig. 7.

2.3 Impostazione della luminosità

Premere il tasto di selezione della luminosità e per regolare il livello di luminosità, quindi premere il tasto Zoom/OK per confermare l'impostazione. Vedere la Fig. 8.

2.4 Funzione ingrandimento

Premere una volta il tasto di zoom/OK ⚙ del monitor per un ingrandimento 2X dell'immagine, quindi premere di nuovo per tornare alla visualizzazione normale. Vedere la Fig. 9.

2.5 Funzione VOX (trasmissione attivata a voce)

1. Premere il tasto VOX ☐ del monitor. In tal modo si spegne lo schermo, ma il LED VOX ☐ rimane acceso (verde). Vedere la Fig. 10.

2. Quando l'audio emesso dalla videocamera raggiunge il livello di impostazione (vedere la Fig. 18), lo schermo si accende automaticamente. Si spegne di nuovo dopo 30 secondi. Se l'audio emesso dalla videocamera raggiunge il livello di impostazione per 30 secondi, si estende di 30 secondi per spegnere lo schermo dall'ultimo evento vocale.

2.6 Funzione musica

È possibile riprodurre la musica con la telecamera (tre brani musicali).

1. Premere il tasto musica 🎥, la telecamera riprodurrà la musica. Fare riferimento alla Figura 11.

2. Premere di nuovo il tasto musica ♪, la telecamera riprodurrà il brano successivo.

2.7 Funzione vivavoce

Premere il tasto vivavoce «¿» per parlare attraverso la videocamera. L'icona «¿» viene visualizzata sullo schermo. Vedere la Fig. 12.

3 Opzioni del menu

1. Premere il tasto menu ⏻ del monitor per visualizzare il menu principale sullo schermo. Vedere la Fig. 13.
2. Usare i tasti giù ✝ e su ✝ della luminosità per navigare tra i menu.
3. Premere il tasto di zoom/OK ☐ per confermare un'impostazione.
4. Il menu principale contiene 5 menu secondari.

3.1 Selezione della videocamera (Selezione videocamera)

In questo menu è possibile passare tra varie videocamere, se sono state associate. Vedere la Fig. 14.

3.2 Impostazione timer alimentazione (Timer alimentazione)

In questo menu secondario è possibile impostare il timer alimentazione come promemoria. Vedere la Fig. 15.

3.3 Impostazione della temperatura (Impostazione temp.)

1. In questo menu secondario è possibile scegliere l'unità di temperatura tra gradi Celsius e gradi Fahrenheit. Vedere la Fig. 16.
2. È possibile impostare l'intervallo di temperatura dell'avviso temperatura. Se si seleziona "Avviso On" per attivare l'avviso temperatura e la temperatura è fuori range, dal monitor viene emesso un avviso acustico. Vedere la Fig. 16.

3.4 Impostazione della videocamera (Impostazione videocamera)

Il sistema dispone di una videocamera già associata al monitor. La funzione "Impostazione videocamera" garantisce a ciascuna unità bambino un canale a parte sul monitor. Ciò è necessario per la configurazione di altre videocamere.

1. Per aggiungere altre videocamera, scegliere il numero di videocamere da aggiungere, quindi selezionare l'icona di aggiunta videocamera 📄 e premere il tasto 🔒 per confermare la selezione (vedere la Fig. 17).

Sullo schermo viene visualizzato "Premere il tasto di associazione sull'unità bambino", quindi tenere premuto contemporaneamente il tasto di alimentazione per meno di 1 secondo sulla videocamera.

1. Per eliminare una videocamera associata, scegliere il numero di videocamere da eliminare, quindi selezionare l'icona di eliminazione della videocamera per eliminarla (vedere la Fig. 17).

3.5 Sensibilità VOX (Sensibilità VOX)

Questo menu secondario consente di selezionare il livello di sensibilità VOX (attivazione voce). Se il livello di impostazione è alto, lo schermo si accende abbassando I suoni. Vedere la Fig. 18.

4

Informazioni di stato

Sulla parte superiore dello schermo viene visualizzata la barra di stato. Vedere la Fig. 19.

1. Indicatore intensità di segnale
2. Indicatore numero di videocamera
3. Indicatore di avviso temperatura On/Off
4. Indicatore temperatura ambientale
5. Indicatore di ingrandimento
6. Indicatore musica
7. Timer alimentazione
8. Indicatore vivavoce
9. Indicatore di stato batteria/carica

Risoluzione dei problemi

Non si riceve alcun segnale

• Assicurarsi che sia la fotocamera ed il monitor siano accesi.
• Assicurarsi che le spine siano completamente inserite nelle prese.

Se il segnale è scarso, o ci sono interferenze

• Se nel percorso tra la telecamera ed il monitor c'è un forno a microonde in uso, rimuovere il forno a microonde o spegnerlo.
• Assicurarsi che la telecamera ed il monitor si trovino all'interno dei rispettivi campi di copertura (portata di circa 950 piedi o 300 metri di una linea di vista senza ostacoli).
• Se il LED di alimentazione è acceso, ma è rilevato solo l'ingresso del segnale vocale, il monitor può essere in modalità di attivazione vocale. Premere il tasto VOX per accendere i monitor.

Cura e manutenzione

• Tenere tutte le parti e gli accessori lontani dalla portata dei bambini.
• Impronte digitali o sporcizia sulla superficie dell'obiettivo possono influenzare negativamente sulle prestazioni della telecamera. Evitare di toccare la superficie dell'obiettivo con le dita.
• Se l'obiettivo è sporco, usare un soffiatore per rimuovere lo sporco e la polvere, oppure usare un panno morbido e asciutto per pulire l'obiettivo.
• Tenere la telecamera asciutta. Pioggia, umidità e altri liquidi contengono minerali che possono danneggiare i circuiti elettronici.
  • Non usare o conservare in aree sporche e polverose.
• Non conservare in ambienti caldi. Le temperature elevate possono ridurre la durata utile dei dispositivi elettronici e deformare o fondere alcune plastiche.
• Non conservare in ambienti molto freddi. Quando il sistema si riscalda (al sua normale temperatura) al suo interno si può formare della condensa che può danneggiare le schede dei circuiti elettronici.
• Non tentare di aprire la copertura. Il sistema può subire danni se è maneggiato da personale non specializzato.
  • Evitare cadute o forti impatti.
• Far funzionare il prodotto usando solo l'alimentatore incluso o fornito come accessorio.
• Non sovraccaricare le prese a muro e le prolunghe, perché si possono provocare incendi e scosse elettriche.

Osservare le istruzioni sulla sicurezza

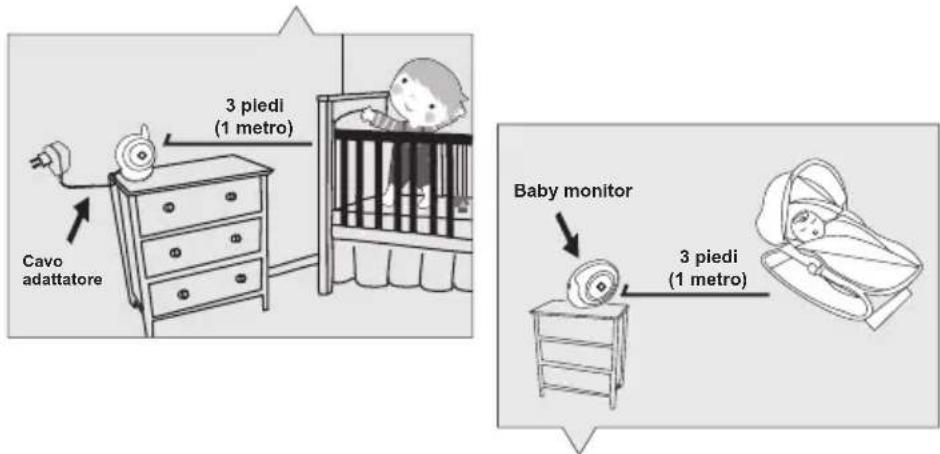

Per prevenire incidenti e lesioni in associazione ai cavi del baby monitor:

• Assicurarsi che i cavi dell'unità e dell'adattatore AC siano sempre fuori della portata del bambino, ad una distanza di almeno 3 piedi (1 metro).

Nota: È importante, anche se il vostro bambino non è ancora in grado di stare in piedi o di muoversi autonomamente.

• Usare un baby monitor wireless per evitare il rischio di strangolamento.

- Non usare mai prolunghe con gli adattatori AC. Usare solo gli adattatori AC forniti in dotazione.
