Produkttyp	Baby-Monitor
Marke	Basbau
Modell	BB204
Kamera-Stromversorgung	Netzadapter 6V DC
Monitor-Stromversorgung	Li-Ion-Akku 3,7V 1100mAh oder Netzadapter 6V DC
Reichweite	300 Meter (950 Fuß) im Freifeld
Nachtsicht	8 Infrarot-LEDs, automatische Aktivierung
Digitalzoom	2x
Raumtemperatur	Anzeige und einstellbarer Alarm (Celsius/Fahrenheit)
Musik	3 integrierte Melodien
Gegensprechfunktion	Ja, über Antworttaste
VOX-Modus (Sprachaktivierung)	Ja, mit einstellbarer Empfindlichkeit
TCV-Modus (Sprachübertragung)	Bildschirm aus, automatische Einschaltung bei Geräusch
Lieferumfang	Kamera, Monitor, 2 Netzteile, Akku, 2 Kabelclips, Schrauben und Wandhalterung, Klettband, Handbuch
Pflege	Weiches, trockenes Tuch; Objektiv nicht mit den Fingern berühren
Sicherheit	Kabel mindestens 1 Meter vom Baby entfernt halten; kein Verlängerungskabel verwenden
Reparierbarkeit	Gehäuse nicht öffnen; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - BB204 Basbau

Wie schalte ich Kamera und Monitor ein oder aus?

Drücken Sie die Taste EIN/AUS etwa 3 Sekunden, um jedes Gerät ein- oder auszuschalten.

Wie kopple ich eine neue Kamera mit dem Monitor?

Gehen Sie im Menü zu Kameraeinstellung, wählen Sie Kamera hinzufügen, und drücken Sie dann 1 Sekunde lang die Kopplungstaste der neuen Kamera.

Was tun, wenn der Monitor 'Außer Reichweite' anzeigt?

Stellen Sie sicher, dass Kamera und Monitor eingeschaltet sind und der Abstand zwischen ihnen 300 Meter im Freifeld nicht überschreitet. Entfernen Sie Hindernisse wie Mikrowellen.

Wie stelle ich die Empfindlichkeit des VOX-Modus ein?

Gehen Sie zum Menü TCV-Empfindlichkeit und wählen Sie die Stufe: auf hoch eingestellt, schaltet sich der Bildschirm bei leiseren Geräuschen ein.

Wie verwende ich die Gegensprechfunktion, um mit meinem Baby zu sprechen?

Drücken Sie die Antworttaste (Symbol «¿») am Monitor und sprechen Sie; das Symbol wird auf dem Bildschirm angezeigt. Loslassen, um zu hören.

Wie spiele ich Musik von der Kamera ab?

Drücken Sie die Musiktaste am Monitor; die Kamera spielt eine Melodie ab. Drücken Sie erneut, um zur nächsten zu wechseln (3 Melodien verfügbar).

Wie stelle ich den Temperaturalarm ein?

Aktivieren Sie im Menü Temperatur-Einst. den Alarm und legen Sie einen Temperaturbereich fest; ein Warnton ertönt, wenn die Temperatur außerhalb des Bereichs liegt.

Was tun, wenn das Bild unscharf oder von schlechter Qualität ist?

Reinigen Sie das Kameraobjektiv mit einem weichen, trockenen Tuch; vermeiden Sie Fingerabdrücke. Überprüfen Sie auch die Entfernung und Störungen.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, dann ein weiches, trockenes Tuch. Berühren Sie die Oberfläche nicht mit den Fingern.

Was ist die maximale Reichweite des Monitors?

Die Reichweite beträgt etwa 300 Meter (950 Fuß) im Freifeld, ohne Hindernisse wie Wände oder Mikrowellen.

BEDIENUNGSANLEITUNG BB204 Basbau

Figures and Quick Guide/Figures et Guide d'utilisation rapide /Figuras y guía rápida/Abbildungen und Schnellanleitung /Figure e Guida rapida

Product Layout/Description du produit/Esquema del producto /Produktübersicht/Struttura del prodotto

Camera / Caméra / Cámara / Kamera / Telecamera

1 2 3 4 5

6 7 8 9 10

• Eine Kamera
• Ein Monitor
  • Zwei Netzteile
• Akku für Monitor (Lithium-Ionen-Akku, 3,7 V, 1100 mAh)
  • Zwei Kabelklemmen
  • Eine Schraube und ein Dübel
• Klett-system
  • Diese Bedienungsanleitung

Produktübersicht

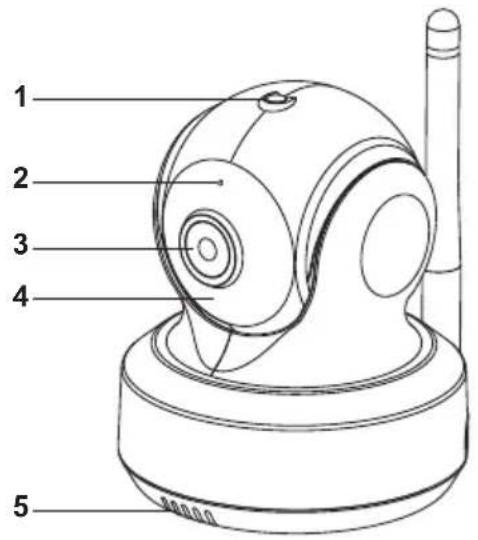

Kamera (Abb. 1)

1. Lichtsensor
2. Mikrofon
3. Objektiv
4. Infrarot-LEDs
5. Lautsprecher
6. Netzteilstecker
7. Ein/Aus-/Kopplungstaste
8. Antenne
9. Temperatursensor
10. Betriebsanzeige-LED

Monitor (Abb. 2)

1. LCD-Bildschirm
2. Helligkeit verringern-Taste
3. Lautstärke erhöhen-Taste
4. Zoom/OK-Taste
5. Helligkeit erhöhen-Taste
6. Lautstärke verringern-Taste
7. Lautsprecher
8. Mikrofon
9. Betriebsanzeige-LED
10. VOX-Anzeige-LED
11. Lautstärkeanzeige-LEDs
12. Ein-/Aus-/Vox-Taste
13. Musikauswahl-Taste
14. VOX-Taste
15. Gegensprech-Taste
16. Menütaste
17. Akkufach
18. Halter
19. Netzteilstecker

Einrichtung

1 Kameraeinrichtung

1.1 Stromversorgung – über Netzstrom

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Anschluss an der Rückseite der Kamera. Siehe Abb. 3.

Hinweis: Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit der Kamera.

1. H alten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden gedrückt. Die LED an der Kamera leuchtet auf (grünes Licht). Siehe Abb. 3.

Hinweis: Halten Sie die Ein-/Austaste zum Abschalten der Kamera etwa 3 Sekunden gedrückt.

1.2 Feineinstellung

Bringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4.

1.3 Nachtsicht

Die Kamera hat acht LEDs mit hoher Intensität, mit denen Sie auch bei Dunkelheit klare Bilder aufnehmen können. Wenn der Lichtsensor geringe Umgebungsbeleuchtung erkennt, werden die LEDs automatisch aktiviert.

1.4 Feineinstellung

Bringen Sie die Kamera an einen geeigneten Ort an; richten Sie das Objektiv auf den Überwachungsbereich und passen Sie den Winkel durch Drehen des Objektivkopfs an. Siehe Abb. 4.

2 Monitoreinrichtung

2.1 Stromversorgung

Der Monitor funktioniert mit einem Lithium-Ionen-Akku (3,7 V, 1100 mAh) oder Netzstrom.

Akku einlegen

1. Öffnen Sie die Akkufachabdeckung an der Rückseite des Monitors. Siehe Abb. 5.
2. Legen Sie den Akku so ein, dass das Metall in Richtung des Akkufachs zeigt. Siehe Abb. 5.
3. Schließen Sie die Akkufachabdeckung; achten Sie darauf, dass sie sicher verschlosser
4. Halten Sie die Ein-/Austaste ⏻ zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 5.

Hinweis 1: Bei ausreichender Akkuleistung leuchtet die Betriebs-/Ladeanzeige-LED (grün); wenn der Akkustand gering ist, beginnt die rote LED zu blinken.

Hinweis 2: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa

Netzstrom verwenden

1. Schließen Sie ein Ende des mitgelieferten Netzteils an eine Steckdose an, verbinden Sie das andere Ende mit dem Monitor. Siehe Abb. 6.
   Hinweis : Verwenden Sie das mit OUTPUT: 6V DC gekennzeichnete Netzteil mit dem Monitor.
2. Halten Sie die Ein-/Austaste ⏻ zum Abschalten des Monitors etwa 3 Sekunden gedrückt. Siehe Abb. 6.

Hinweis 1: Wenn der Ladevorgang beginnt der der Monitor eingeschaltet wird, leuchtet die Betriebs-/Ladeanzeige-LED (grün).

Hinweis 2: "Out of Range (Außer Reichweite)" wird am LCD-Bildschirm angezeigt, wenn der Monitor die Reichweite überschreitet (Verbindungstrennung).

Hinweis 3: Halten Sie die Ein-/Austaste zum Abschalten des Monitors etwa 3 Sekunden gedrückt.

2.2 Lautstärkeeinstellung

Drücken Sie zum Anpassen der Lautstärke die Lautstärkeauswahltasten drücken Sie dann zum Bestätigen der Einstellung die Zoom/OK-Taste Siehe Abb. 7.

2.3 Helligkeitseinstellung

Drücken Sie zum Anpassen der Helligkeit die Helligkeitsauswahltasten drücken Sie dann zum Bestätigen der Einstellung die Zoom/OK-Taste Siehe Abb. 8.

2.4 Vergrößern-Funktion

Drücken Sie die Zoom/OK-Taste 🔒 am Monitor zur 2fachen Vergrößerung des Bildes einmal, durch erneute Betätigung gelangen Sie zur normalen Ansicht zurück. Siehe Abb. 9.

2.5 VOX-Funktion (geräuschaktivierte Übertragung)

1. Drücken Sie die VOX-Taste 📋 an der Monitoreinheit. Dadurch schaltet sich der Bildschirm ab, die VOX-LED 📋 leuchtet jedoch konstant (grün). Siehe Abb. 10.
2. Wenn der Ton von der Kamera die eingestellte Lautstärke (siehe Abb. 18) erreicht, schaltet sich der Bildschirm automatisch ein. Nach 30 Sekunden schaltet er sich wieder aus. Falls der Ton von der Kamera während der 30 Sekunden immer noch die eingestellte Lautstärke aufweist, wird die Abschaltung des Bildschirms ab dem letzten Sprachereignis um 30 Sekunden herausgezögert.

2.6 Musikfunktion

Sie können Musik über die Kamera wiedergeben (drei Musikstücke).

1. Drücken Sie zur Wiedergabe der Musik die Musiktaste 🎯 Siehe Abb. 11.
2. Durch erneutes Drücken der Musiktaste 🎯 gibt die Kamera das nächste Lied wieder.

2.7 Gegensprechfunktion

Drücken Sie die Gegensprech-Taste, wenn Sie direkt über die Kamera sprechen möchten; das Symbol wird am Bildschirm angezeigt. Siehe Abb. 12. 27

3 Menüoptionen

1. Drücken Sie zur Einblendung des Hauptmenüs am Bildschirm die Menütaste ↗ . Siehe Abb. 13.
2. Navigieren Sie mit den Tasten zur Verringerung ✦- bzw. Erhöhung ✦- der Helligkeit durch das Menü.
3. Drücken Sie zum Bestätigen einer Einstellung die Zoom/OK-Taste 🔒.
4. Das Hauptmenü enthält 5 Untermenüs.

3.1 Kameraauswahl

In diesem Untermenü können Sie zwischen mehreren Kameras umschalten, falls die Kameras gekoppelt wurden. Siehe Abb. 14.

3.2 Fütterungstimer-Einstellung (Fütterungstimer)

In diesem Untermenü können Sie zur Erinnerung den Fütterungstimer einstellen. Siehe Abb. 15.

3.3 Temperatureinstellung (Temp.-Einst.)

1. In diesem Untermenü können Sie die Temperatureinheit wählen: Grad Celsius oder Grad Fahrenheit. Siehe Abb. 16.
2. Sie können den Temperaturbereich des Tempertaturalarms einstellen. Falls Sie zum Aktivieren des Tempertaturalarms "Alert On (Alarm ein)" wählen und sich die Temperatur außerhalb des Bereichs befindet, gibt der Monitor einen Warnton aus. Siehe Abb. 16.

3.4 Kameraeinstellung

Das System wird mit einer Kamera geliefert, die bereits mit dem Monitor gekoppelt wurde. Die "Cam Setting (Kameraeinstellung)" -Funktion teilt jeder Babyeinheit einen separaten Kanal an der Monitoreinheit zu. Dies ist zur Konfiguration zusätzlicher Kameras erforderlich.

1. Falls Sie eine neue Kamera hinzufügen möchten, wählen Sie bitte die Anzahl Kameras, die Sie hinzufügen möchten; wählen Sie dann das Kamera-hinzufügen-Symbol 📋 und drücken die 🔒 -Taste zum Bestätigen Ihrer Auswahl (siehe Abb. 17).

Der Bildschirm zeigt "Press the pairing button on the Baby unit (Kopplungstaste an der Babyeinheit drücken)", halten Sie dann bitte gleichzeitig auch die Ein-/Austaste an der Kamera weniger als 1 Sekunde gedrückt.

1. Falls Sie eine gekoppelte Kamera löschen möchten, wählen Sie bitte die Anzahl Kameras, die Sie löschen möchten; wählen Sie dann zum Löschen der Kamera das Kamera-löschen-Symbol 📄 (siehe Abb. 17).

3.5 VOX-Empfindlichkeit

Über dieses Untermenü können Sie die Empfindlichkeit der VOX-Funktion (Geräuschaktivierung) wählen. Wenn der Wert hoch eingestellt ist, schaltet sich der Bildschirm bei leiseren Geräuschen ein. Siehe Abb. 18.

4 Statusinformationen

Die Statusleiste wird im oberen Bereich des Bildschirms angezeigt. Siehe Abb. 19.

1. Signalstärke
2. Kameranummer
3. Tempaturalarm ein/aus
4. Raumtemperatur
5. Vergrößern
6. Musik
7. Fütterungstimer
8. Gegensprechfunktion
9. Akkustatus/Ladeanzeige

Problemlösung

Sie empfangen keinerlei Signale

• Stellen Sie sicher, dass Kamera und Monitor eingeschaltet sind.
• Prüfen Sie, ob die Netzstecker vollständig eingesteckt sind.

Bei schwachem Signal oder Signalstörungen

• Falls sich eine Mikrowelle im Pfad zwischen Kamera und Monitor befindet, stellen Sie die Mikrowelle an einen anderen Ort bzw. schalten Sie sie aus.
• Stellen Sie sicher, dass sich Kamera und Monitor innerhalb der unterstützten Reichweite zueinander befindet (ca. 300 Meter in direkter Sichtverbindung).
• Falls die Betriebsanzeige-LED leuchtet, jedoch nur ein Audiosignaleingang erkannt wird, befindet sich der Monitor möglicherweise im geräuschaktivierten Modus. Drücken Sie die VOX-Taste zum Einschalten des Bildschirms.

Pflege und Wartung

• Bewahren Sie alle Teile und sämtliches Zubehör außerhalb der Reichweite von Kindern auf.
• Fingerabdrücke und Schmutz an der Linsenoberfläche können sich erheblich auf die Kameraleistung auswirken. Achten Sie darauf, die Linsenoberfläche nicht mit Ihren Fingern zu berühren.
• Sollte die Linse schmutzig werden, beseitigen Sie Schmutz und Staub mit einem Druckluftreiniger oder einem weichen, trockenen Tuch.
• Halten Sie die Kamera trocken. Niederschlag, Feuchtigkeit und andere Flüssigkeiten mit Mineralien lassen elektronische Schaltkreise korrodieren.
• Verwenden oder lagern Sie das Produkt nicht an staubigen, schmutzigen Orten.
• Bewahren Sie das Produkt nicht an heißen Orten auf. Hohe Temperaturen können die Lebenszeit elektronischer Geräte verkürzen und bestimmte Kunststoffteile verformen oder schmelzen lassen.
• Bewahren Sie das Produkt nicht an sehr kalten Orten auf. Wenn sich das System erwärmt (auf normale Betriebstemperatur) kann sich Feuchtigkeit im Inneren des Gehäuses bilden und die elektronische Schaltkreise beschädigen.
• Versuchen Sie nicht, das Gehäuse zu öffnen. Unsachgemäße Handhabung des Gerätes kann das System beschädigen.
• Lassen Sie das Gerät nicht fallen, setzen Sie es keinen starken Erschütterungen aus.
• Betreiben Sie das Produkt nur mit dem mitgelieferten oder als Zubehör bereitgestellten Netzteil.
• Überlasten Sie Steckdosen oder Verlängerungskabel nicht, da dies Brand- und Stromschlaggefahr bergen kann.

Sicherheitstipps befolgen

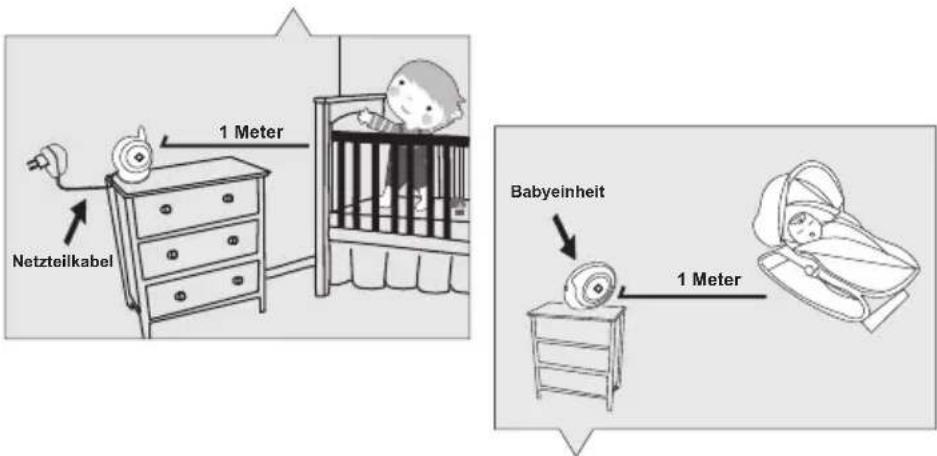

So vermeiden Sie (lebensgefährliche) Verletzungen in Verbindung mit den Kabeln des Babymonitors:

- Achten Sie darauf, dass sich die Kabel von Babyeinheit und Netzteil immer außerhalb der Reichweite des Babys befinden (mindestens 1 Meter entfernt). Hinweis: Dies ist auch dann zu beachten, wenn Ihr Baby noch nicht stehen oder sich bewegen kann.

Netzteilkabel 1 Meter Babyeinheit 1 Meter

- Verwenden Sie zur Vermeidung von Strangulierungsgefahr einen kabellosen Babymonitor.

- Verwenden Sie niemals Verlängerungskabel in Verbindung mit Netzteilen. Verwenden Sie nur die mitgelieferten Netzteile.
