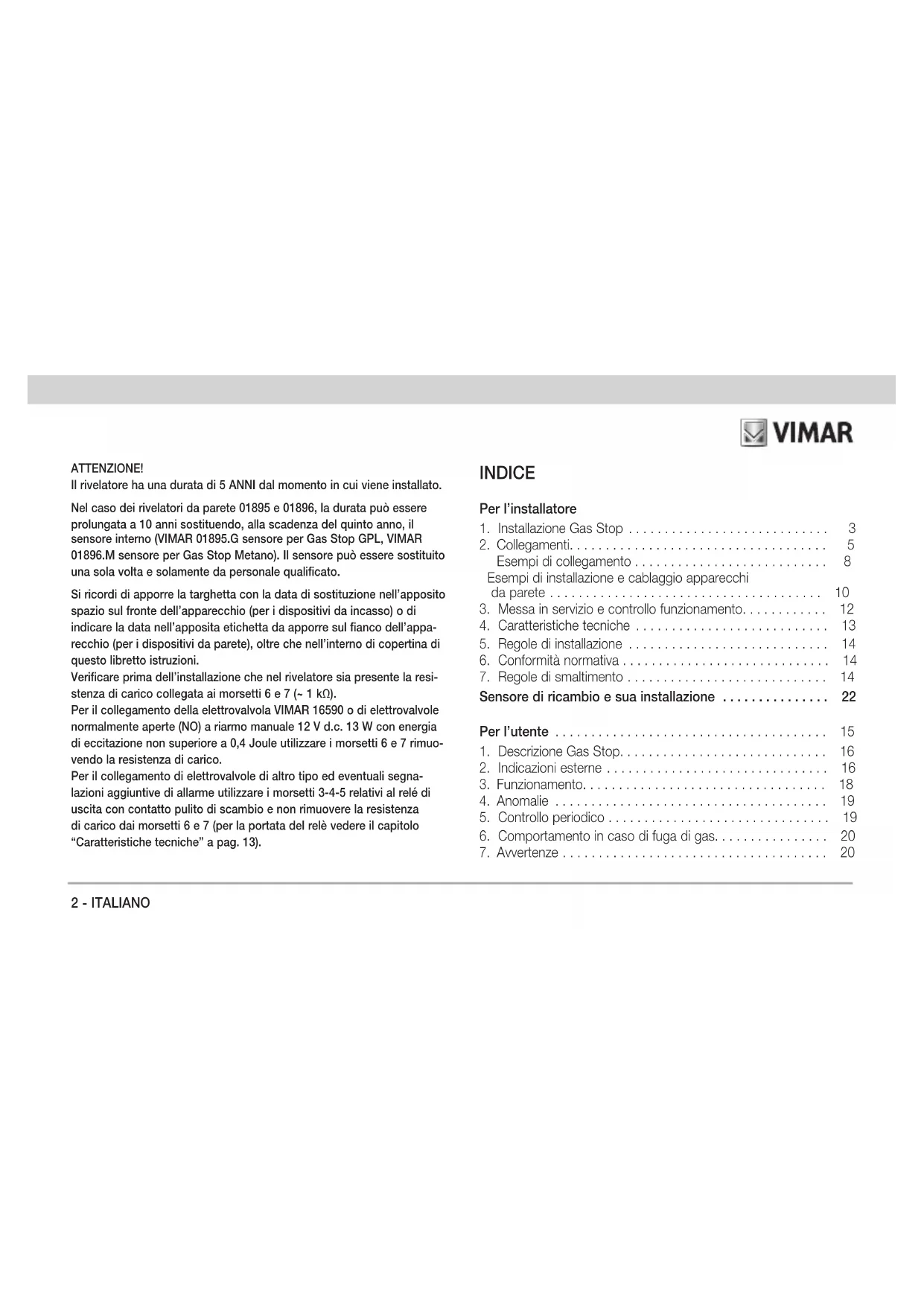

INDICE

Per l'installatore

1. Installazione Gas Stop 3

2. Collegamenti.... 5 Esempi di collegamento.... 8

Esempi di installazione e cablaggio apparecchi da parete 10

1. Messa in servizio e controllo funzionamento.... 12

2. Caratteristiche tecniche 13

3. Regole di installazione 14

4. Conformità normativa 14

5. Regole di smaltimento 14

Sensore di ricambio e sua installazione 22

Per l'utente 15

1. Descrizione Gas Stop.... 16

2. Indicazioni esterne 16

3. Funzionamento.... 18

4. Anomalie 19

5. Controllo periodico 19

6. Comportamento in caso di fuga di gas. 20

7. Awvertenze 20

Per l'installatore

1. Installazione Gas Stop

Rivolgersi a tecnici autorizzati per le operazioni di installazione, manutenzione ordinaria e straordinaria e per la messa fuori servizio dell'apparecchio.

Il rivelatore GPL o metano deve essere installato in una posizione interessata dalla circolazione naturale dell'aria, a una distanza non superiore a 3-4 m da caldaie, scaldabagni, fornelli, bombole di gas e a una distanza di 20-30 cm dal piano di calpestio (figura 1 - Gas Stop GPL) o a una distanza di 20-30 cm dal soffitto (figura 2 - Gas Stop Metano).

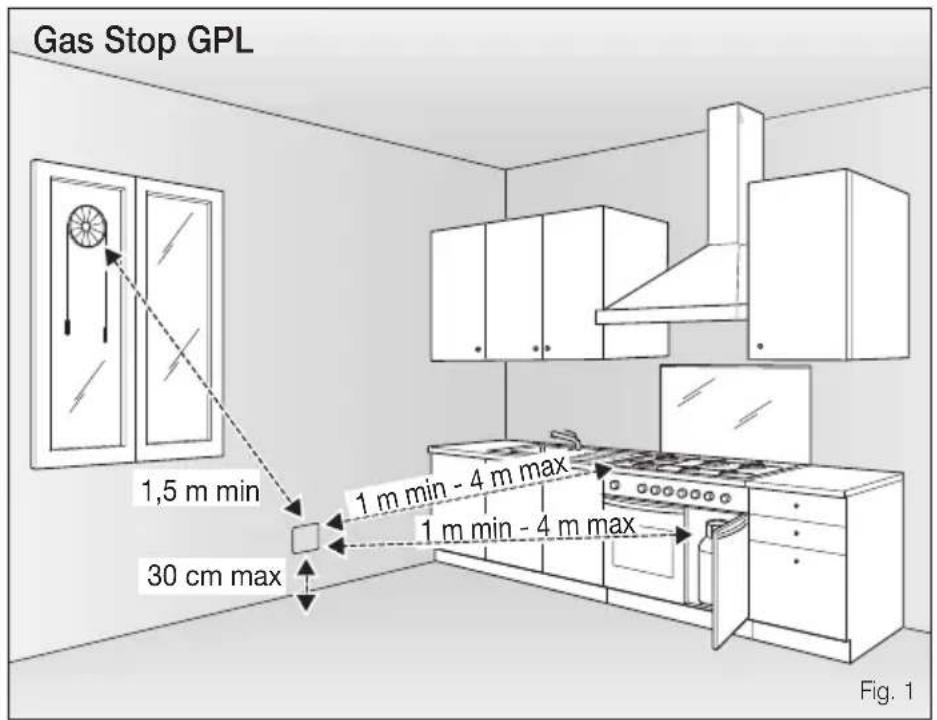

Gas Stop GPL 1,5 m min 30 cm max 1 m min - 4 m max 1 m min - 4 m max Fig. 1

ITALIANO - 3

Il rivelatore GPL o metano non deve essere installato:

• all'aperto
• vicino a fornelli e apparecchi di cottura
  • vicino a lavandini e rubinetti d'acqua
• vicino ad aspiratori d'aria, finestre, ventilatori, ecc.
• in ambienti eccessivamente umidi o secchi
• in ambienti dove sporco o polvere possono ostruire le griglie o bloccare il sensore
• dove la temperatura supera i limiti di funzionamento del rilevatore (da -10^ C a +40^ C)
  • non installare in spazi chiusi (dietro tende, dentro armadi, ecc.).

Gas Stop Metano 30 cm max 1.5 m min 1 m min - 4 m max 1 m min - 4 m max 1.5 m min Fig. 2

4 - ITALIANO

Per l'installatore

2. Collegamenti

• morsetti L - N: alimentazione 230 V\~ ±10% 50-60 Hz
• morsetti 6 - 7: collegamento elettrovalvola VIMAR 16590 o elettrovalvola a riarmo manuale NO 12 V d.c. 13 W con energia di eccitazione non superiore a 0,4 Joule previa rimozione della resistenza di carico
• morsetti 3 - 4 - 5: relé di uscita a contatto pulito in scambio per collegamento di segnalazioni aggiuntive di allarme e di elettrovalvole di tipo diverso da quella sopra indicata (morsetti 3-4 se normalmente chiusa; morsetti 4-5 se normalmente aperta)

Tutte le elettrovalvole devono essere di tipo a riarmo manuale.

Qualora non venisse collegata ai morsetti 6 e 7 una elettrovalvola del tipo indicato o la resistenza di carico, il LED giallo ⚠ del rivelatore lampeggia durante il normale funzionamento ad indicare la mancanza di collegamento; ciò, comunque, non pregiudica le prestazioni del prodotto.

Si possono collegare più rivelatori in uno stesso edificio (ambienti diversi) i quali comandino un'unica elettrovalvola. In tal caso l'alimentazione di ogni rivelatore deve essere portata sui morsetti

L e N rispettando la polarizzazione (L con L; N con N) e le uscite per l'elettrovalvola di ogni rivelatore devono essere collegate in parallelo tra loro, rispettando la numerazione dei morsetti (6 con 6; 7 con 7).

In tal modo una fuga di gas in uno qualsiasi degli ambienti provo- cherà il blocco dell'erogazione del gas chiudendo l'elettrovalvola, mentre la segnalazione ottico/acustica del rivelatore che ha inviato l'impulso elettrico di chiusura indicherà in quale ambiente si è manifestata la fuga di gas (vedere esempio figura 4).

NOTE

Idea: art. 16591 - 16592

8000: art. 08496 - 08497

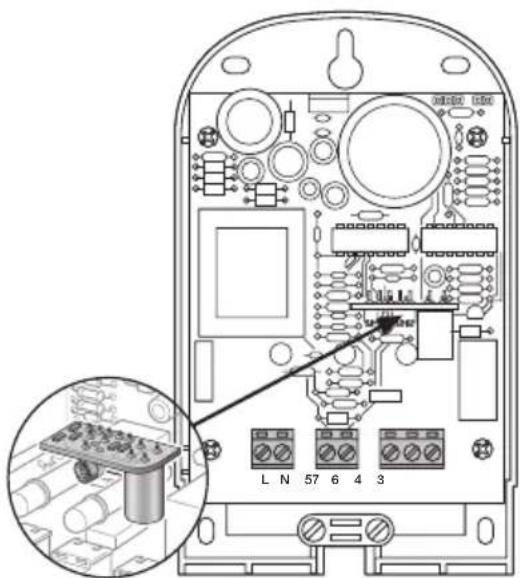

Apparecchi da parete: art. 01895 - 01896

Il circuito di alimentazione a 230 V\~, l'uscita per l'elettrovalvola a 12 V d.c. e il relè di uscita a contatto pulito sono separati tra loro da un doppio isolamento. Questo significa che al relè può essere collegata, indifferentemente, un'elettrovalvola alimentata a tensione di rete oppure a tensione SELV e che l'uscita per l'elettrovalvola a 12 V d.c. fornisce una tensione SELV.

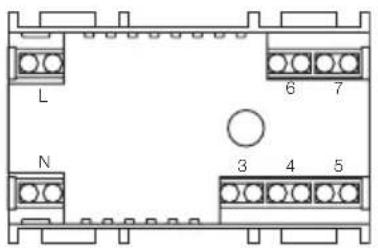

Apparecchi da parete: art. 01895 - 01896

La durata può essere prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR 01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito una sola volta e solamente da personale qualificato.

Eikon: art. 20420 - 20421

Arké: art. 19420 - 19421

Plana: art. 14420 - 14421

Il circuito di alimentazione a 230 V\~ e l'uscita per l'elettrovalvola a 12 V d.c. sono separati tra loro da un doppio isolamento. Questo significa che l'uscita fornisce una tensione SELV.

Il relè di uscita a contatto pulito è separato da un isolamento singolo. Questo significa che può essere collegata un'elettrovalvola alimentata a tensione di rete.

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop Metano

art. 20420

art. 19420

art. 14420

2 9 354 LN

Gas Stop GPL

art. 16591

art. 08496

Gas Stop Metano

art. 16592

art. 08497

L N 6 7 3 4 5

Per l'installatore

Esempi di collegamento

Installazione di un singolo rivelatore con elettro- valvola VIMAR 16590 o equivalenti L N 57 Elettrovalo NO 16590 Fig. 3

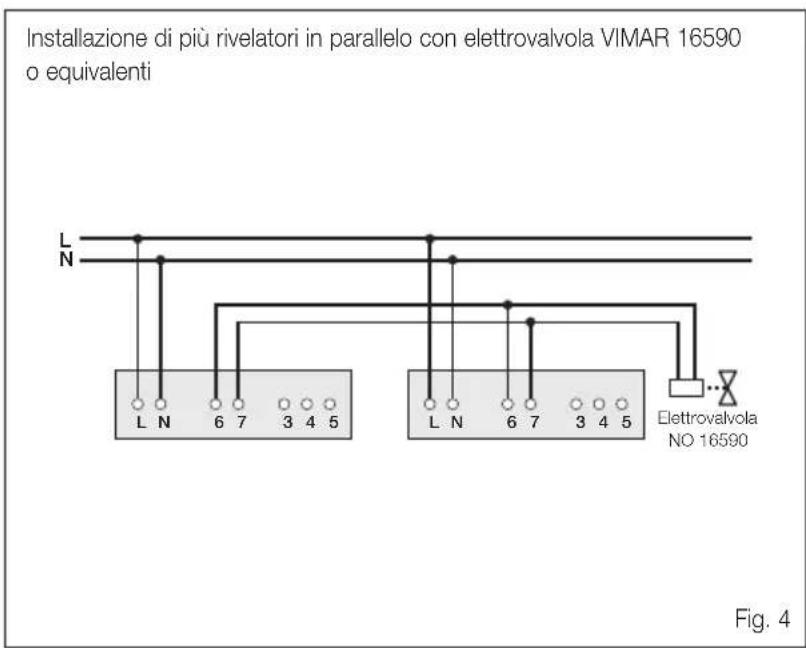

Installazione di più rivelatori in parallelo con elettrovalvola VIMAR 16590 o equivalenti L N L N 6 7 3 4 5 L N 6 7 3 4 5 Elettrovalvola NO 16590 Fig. 4

8 - ITALIANO

Per l'installatore

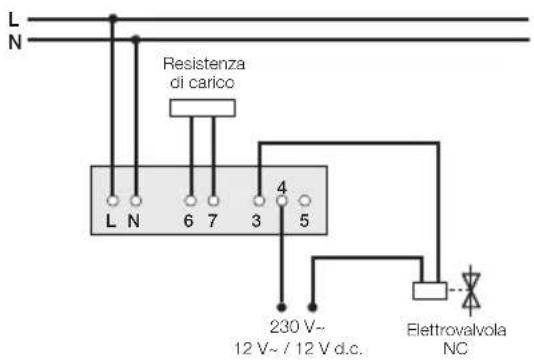

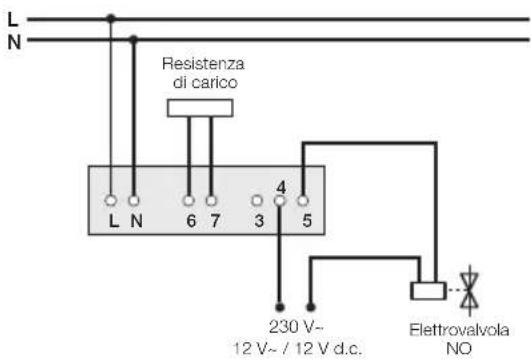

Installazione di un singolo rivelatore con elettrovalvola a riarmo manuale (NC 230 V\~/12 V\~/12 V d.c. Idea, 8000, parete) (NC-230 V\~ Eikon, Arké, Plana)

L N Resistenza di carico L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Elettrovalvola NC

Per la portata del relè vedere il capitolo "Caratteristiche tecniche" a pag. 13.

Fig. 5 Fig. 6

Installazione di un singolo rivelatore con elettrovalvola a riarmo manuale (NO 230 V\~/12 V\~/12 V d.c. Idea, 8000, parete) (NO-230 V\~ Eikon, Arké, Plana)

L N Resistenza di carico L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Elettrovalvola NO

Per la portata del relè vedere il capitolo "Caratteristiche tecniche" a pag. 13.

Esempi di installazione e cablaggio apparecchi da parete

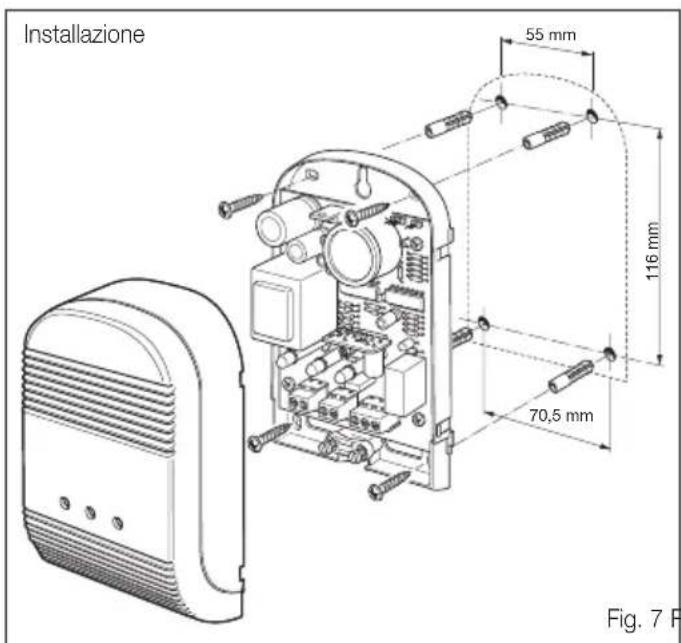

Installazione 55 mm 116 mm 70,5 mm Fig. 7 F

Fig. 7 Fig. 8

Cablaggio sotto traccia

Per l'installatore

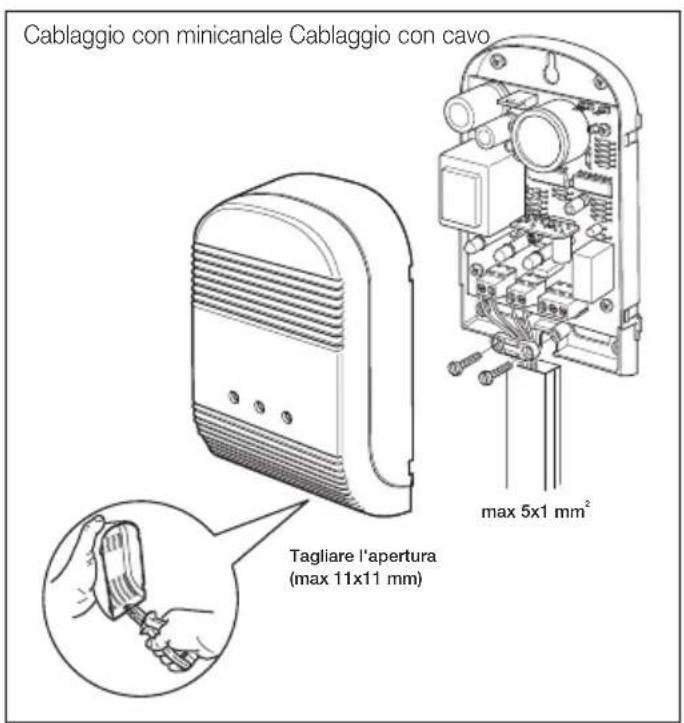

Cablaggio con minicanale Cablaggio con cavo Tagliare l'apertura (max 11x11 mm) max 5x1 mm²

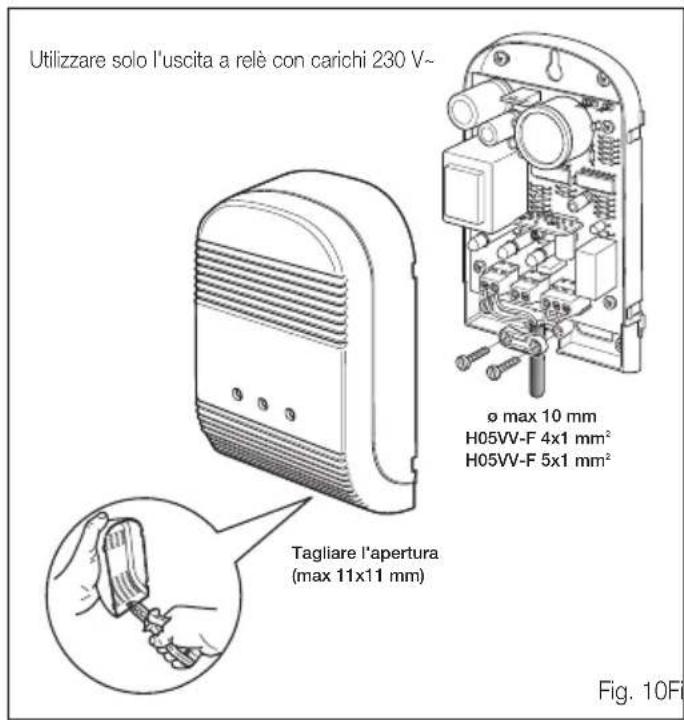

Utilizzare solo l'uscita a relè con carichi 230 V~ ø max 10 mm H05VV-F 4x1 mm² H05VV-F 5x1 mm² Tagliare l'apertura (max 11x11 mm) Fig. 10F

Fig. 10Fig. 9

3. Messa in servizio e controllo di funzionamento

• Controllare che sia presente nell'impianto una elettrovalvola di intercettazione del gas e che sia regolarmente collegata
• Collegare l'alimentazione 230 V\~ ±10% 50-60 Hz ai morsetti L e N.

Il rivelatore esegue una fase di temporizzazione (PRE-RISCALDO) della durata di circa 60 s nella quale sono inibiti i comandi all'elettrovalvola ed al ronzatore: questa fase è segnalata dai LED verde ⚙ e giallo △ accesi.

• Trascorso il tempo di pre-riscaldo il LED giallo⚠ si spegne e il rivelatore è pronto per il funzionamento.
• Per il test di funzionamento tenere la bomboletta "Gas di test VIMAR" 01899 verticale con la valvola verso l'alto e l'erogatore appoggiato alla griglia inferiore del rivelatore.
• Azionare una volta l'erogatore monodose calibrato per liberare il gas di test: il rivelatore segnala l'allarme azionando il ronzatore, accendendo il LED rosso ⚠ e, dopo 20 s, comandando la chiusura della elettrovalvola collegata con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5)

Allo spegnimento del LED rosso ⚠ (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

Ad esito positivo del controllo di funzionamento, ripristinare l'erogazione del gas agendo sul riarmo manuale dell'elettrovalvola.

Note

• Per eseguire test di funzionamento, utilizzare esclusivamente la bomboletta "Gas Test" fornita con il rivelatore. Non utilizzare gas erogato da accendini, in quanto danneggia irrimediabilmente il sensore interno
  • Non esporre il dispositivo a:

• vapori di solventi

• vapori di profumi, candeggina, ammoniaca ecc.
• vapori di collanti, colori, siliconi
• gas diversi da quello prescritto

Per l'installatore

4. Caratteristiche tecniche

• Alimentazione: 230 V\~ ±10% 50-60 Hz
• Elemento sensibile: semiconduttore al biossido di stagno con filtro fisico
  • Taratura: sigillata con compensazione termica
• Soglia di taratura Gas Stop GPL: allarme: 9% L.I.E. ^1 (isobutano)
• Soglia di taratura Gas Stop Metano: allarme: 9% L.I.E. ^1 (metano)
• Protezione ai cortocircuiti: di tipo elettronico senza fusibile
• Morsetti L - N: alimentazione 230 V\~ 50-60 Hz
• Morsetti 6 - 7: collegamento elettrovalvola VIMAR 16590 o elettrovalvola a riarmo manuale NO 12 V d.c. 13 W con energia di eccitazione non superiore a 0,4 Joule previa rimozione della resistenza di carico
• morsetti 3-4-5: relé di uscita con contatto pulito di scambio per collegamento di segnalazioni aggiuntive di allarme e di elettrovalvole di tipo diverso da quella sopra indicata (morsetti 3-4 se normalmente chiusa; morsetti 4-5 se normalmente aperta):
• NO 5 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, parete)
• NO 5 A 12 V d.c. (Idea, 8000, parete)

• NO 10 A 12 V\~ (Idea, 8000, parete)

• NC 2 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, parete)

• NC 3 A 12 V\~ (Idea, 8000, parete)
• NC 1 A 12 V d.c. (Idea, 8000, parete)
• Segnalazioni di intervento:
• acustico tramite buzzer piezoelettrico (ronzatore) 85 dB a 1 m
• ottico tramite LED frontali (verde ⏻, giallo ▲, rosso )
  • Durata dell'apparecchio:
• Eikon, Arké, Idea, Plana, 8000: 5 ANNI dal momento in cui viene installato
• Apparecchi da parete: 10 ANNI dal momento in cui viene installato sostituendo il sensore dopo 5 ANNI
• Grado di protezione:
• IP40 per apparecchi da incasso (Eikon, Arké, Idea, Plana, 8000)
• IP42 per apparecchi da parete
• Temperatura di funzionamento: da -10^ a +40^
• Umidità relativa ammessa: 30-90% max senza condensa
• Involucro in policarbonato autoestinguente
• Morsetti a vite per serraggio di conduttori rigidi o flessibili fino a 2,5 mm ^2

5. Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Nella rete di alimentazione deve essere prevista una disconnessione omnipolare.

6. Conformità normativa

• Apparecchi da incasso (Eikon, Arké, Idea, Plana, 8000):
• Direttiva BT
• Norma CEI 216-8
• Direttiva EMC
• Norma EN 50270
• Apparecchi da parete:
• Direttiva BT
• Norma EN 50194-1
• Direttiva EMC
• Norma EN 50270

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

NOTA

L'INSTALLAZIONE DEL RIVELATORE DI GAS NON ESONERA DALL'OSSERVANZA DI TUTTE LE REGOLE RIGUARDANTI LE CARATTERISTICHE E L'INSTALLAZIONE DEGLI APPARECCHI A GAS (EN 1775), LA VENTILAZIONE DEI LOCALI E LO SCARICO DEI PRODOTTI DELLA COMBUSTIONE PRESCRITTI DALLE NORME TECNICHE E DALLE DISPOSIZIONI DI LEGGE VIGENTI.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura disnessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Per l'utente

ATTENZIONE

Il rivelatore da Lei acquistato è un prodotto tecnologicamente avanzato, progettato e realizzato secondo le norme tecniche vigenti e le direttive CE.

La sua durata è di 5 ANNI dal momento in cui viene installato.

Nel caso dei rivelatori da parete 01895 e 01896, la durata può essere prolungata a 10 anni sostituendo, alla scadenza del quinto anno, il sensore interno (VIMAR 01895.G sensore per Gas Stop GPL, VIMAR 01896.M sensore per Gas Stop Metano). Il sensore può essere sostituito una sola volta e solamente da personale qualificato (vedi pag. 2).

Legga attentamente le istruzioni utente.

Si ricordi di contattare il Suo installatore alla data di scadenza perché provveda alla necessaria sostituzione dell'apparecchio.

La data di scadenza deve essere apposta sull'apparecchio dall'installatore utilizzando l'apposita targhetta/etichetta al momento della messa in funzione.

NOTE PER L'INSTALLAZIONE

Rivolgersi a tecnici autorizzati per le operazioni di installazione, manutenzione ordinaria e straordinaria e per la messa fuori servizio dell'apparecchio.

ITALIANO - 15

1. Descrizione

Gas Stop GPL e Gas Stop Metano

I rivelatori elettronici di GPL e Metano sono adatti a rivelare la presenza in un ambiente di gas GPL e gas liquidi (Gas Stop GPL) o Metano (Gas Stop Metano), in concentrazione anomala molto inferiore alla soglia di pericolosità e ad intervenire sulla elettrovalvola di intercettazione bloccando l'erogazione del gas e segnalando con avvisatori ottici (LED) e acustici (ronzatore) che è in atto il rivelamento ed il blocco.

Gli avvisatori ottici si trovano sul fronte dell'apparecchio e a seconda del loro stato (spento ▪lampeggiante o'acceso) 🌐 hanno la funzione di indicare lo stato di funzionamento del rivelatore (come riportato al paragrafo "Funzionamento"). L'avvisatore acustico (ronzatore) si trova all'interno del rivelatore e indica uno stato di allarme (vedi "Funzionamento").

La taratura della soglia di intervento al valore stabilito (vedi "Caratteristiche") viene effettuata e sigillata in fabbrica in idonea camera su ogni rivelatore, il quale ha nella scheda elettronica

un circuito di compensazione termica previsto perché il livello di sensibilità resti sempre quello di taratura anche al variare delle condizioni ambientali di utilizzo (temperatura, umidità).

2. Indicazioni esterne

Legenda

1. LED verde: stato di funzionamento del rivelatore
2. LED giallo: elemento sensore guasto o elettrovalvola sconnessa
3. LED rosso ⚠: stato di allarme
4. Sede dove apporre la targhetta per indicazione data di sostituzione del rivelatore

N.B. Riferirsi al paragrafo "Funzionamento" per una più ampia spiegazione sullo stato delle segnalazioni ottiche

Per l'utente

EIKON Gas Stop Metano 4 1 2 3

Gas Stop GPL - art. 20421
Gas Stop Metano - art. 20420

VIMAR GAS STOP METANO 4 1 2 3

Gas Stop GPL - art. 19421
Gas Stop Metano - art. 19420

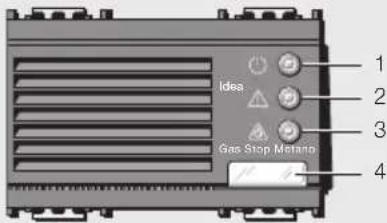

Idea Gas Stop Metano 1 2 3 4

Gas Stop GPL - art. 16591
Gas Stop Metano - art. 16592

PLANA Gas Shop Melano 4 1 2 3

Gas Stop GPL - art. 14421
Gas Stop Metano - art. 14420

Gas Stop Metac 08497 1 2 3 4

Gas Stop GPL - art. 08496
Gas Stop Metano - art. 08497

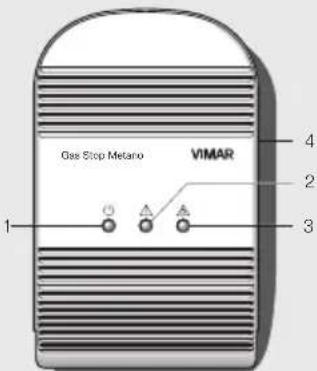

Gas Stop Metano VIMAR 1 2 3 4

Gas Stop GPL
art. 01895
Gas Stop Metano
art. 01896

ITALIANO - 17

3. Funzionamento

3.1 Accensione del rivelatore

Nel momento in cui viene acceso (alimentato), il rivelatore esegue una fase di temporizzazione di circa 60-s (pre-riscaldo) nella quale sono inibiti i comandi all'elettrovalvola e al ronzatore. Questa fase è segna lata dai LED verde ⏻ e giallo △ accesi.

3.2 Funzionamento normale

Trascorso il tempo di pre-riscaldo, il LED giallo △ si spegne mentre il LED verde ◎ rimane acceso indicando che il rivelatore è in funzione.

VIMAR

3.3 Allarme

Superata la soglia di pericolo ^1 (allarme) il LED rosso si accende, il ronzatore emette un suono e, dopo circa 20 s dal perdurare del pericolo, il rivelatore comanda la chiusura dell'elettrovalvola e la commutazione del relè.

Il comando avviene con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5).

L'impulso è segnalato dal LED giallo acceso (flash durante il comando impulsivo dell'elettrovalvola).

Allo spegnimento del LED rosso ⚠ (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

In questo momento è necessario riarmare manualmente l'elettrovalvola per ripristinare la normale erogazione del gas.

1. vedi "Caratteristiche tecniche - soglia di taratura"

Per l'utente

4. Anomalie

4.1 Elettrovalvola non collegata

Se il LED giallo △ lampeggia mentre il LED verde Ⓤ è acceso, significa che ai morsetti 6 e 7 non è collegata correttamente l'elettrovalvola oppure la resistenza di carico.

4.2 Guasto

Nel caso si presentasse un guasto del sensore all'interno del rivelatore, il LED giallo △si accende fisso. In questo caso è necessario rivolgersi al proprio installatore di fiducia.

5. Controllo periodico

VIMAR consiglia di controllare periodicamente il funzionamento del rivelatore, mediante la bomboletta "Gas di test VIMAR" fornita a corredo, con la modalità seguente:

• Tenere la bomboletta "Gas di test VIMAR" verticale con la valvola verso l'alto, l'erogatore appoggiato alla griglia del rivelatore, quindi azionare una sola volta l'erogatore monodose calibrato per liberare il gas di test
• Dopo qualche istante il rivelatore segnala l'allarme azionando il ronzatore, accendendo il LED rosso ⚠ e comandando la chiusura della elettrovalvola collegata con segnale a impulsi ripetuti ogni 15 s sui morsetti 6 e 7 e commutazione del contatto del relé di uscita (morsetti 3-4-5).

Allo spegnimento del LED rosso (fine dello stato di allarme), viene disattivato il ronzatore, commutato il contatto sui morsetti 3-4-5 e cessano gli impulsi ai morsetti 6 e 7.

Ad esito positivo del controllo di funzionamento, ripristinare l'erogazione del gas agendo sul riarmo manuale dell'elettrovalvola. Altri metodi di prova (es. accendini, gas diversi) potrebbero danneggiareil sensore e/o inviare segnalazioni errate.

ITALIANO - 19

6. Comportamento in caso di fuga di gas

ATTENZIONE! In caso di allarme mantenere la calma e:

• Spegnere tutte le fiamme libere e tutti gli apparecchi a gas.
• Chiudere il rubinetto del contatore del gas o della bombola del GPL
• Non accendere o spegnere luci; non azionare apparecchi o dispositivi alimentati elettricamente (compresi i rivelatori di gas)
• Aprire porte e finestre per aumentare la ventilazione dell'ambiente
• Non usare il telefono all'interno dell'edificio sospetto di presenza di gas

Se l'allarme cessa è necessario individuare la causa che l'ha provocato e provvedere di conseguenza.

Se l'allarme continua e la causa di presenza di gas non è individuabile o eliminabile abbandonare l'immobile e, dall'esterno, avvisare il servizio di emergenza.

7. Avvertenze

• Non manomettere o aprire l'apparecchio: pericolo di scossa elettrica o di malfunzionamento
• Pulire l'apparecchio solo con un panno umido. Impedire l'ostruzione delle griglie di aerazione
  • Non esporre il dispositivo a:
• spray
• gas di accendini
• vapori di solventi
• vapori di profumi, candeggina, ammoniaca
• vapori di collanti, colori, siliconi
• gas diversi da quello prescelto
• vapori diretti di cottura
• ecc.
• Per fare percepire la presenza di gas nell'ambiente, i gas GPL e Metano contengono una sostanza odorosa. Questo odore può essere avvertito prima dell'intervento del rilevatore che è comunque tarato molto al di sotto del livello di esplosività del gas.

VIMAR

ENGLISH - 1

VIMAR

CAUTION!

4.1 Elettrovalvola non collegata

Il sensore ha una durata di 5 anni dal momento in cui viene installato; può essere sostituito da personale qualificato una sola volta prolungando a 10 anni la vita del rivelatore. Prima di procedere alla sostituzione, assicurarsi che il sensore NON sia mai stato sostituito (verificare che l'etichetta posta sul rivelatore riporti la frase "Sostituire il sensore interno entro il..."), altrimenti procedere alla sostituzione dell'intero apparecchio. Per la sostituzione del sensore, procedere come illustrato (si veda pag. 24).

WARNING!
