MANUAL DE USUARIO 20420.N Vimar

Por rellenar por parte del instalador

Fecha de instalación

Fecha de sustitución

Aparatos de superficie: fecha de sustitución del sensor

Detector electrónico de gas GPL con señalizaciones acústica y óptica y mando para electroválvula. Alimentación de 230 V\~y 50-60 Hz.

Detector electrónico de gas Metano con señalizaciones acústica y óptica y mando para electroválvula. Alimentación de 230 V\~ y 50-60 Hz.

El detector tiene una vida de 5 AÑOS desde el momento en que se instala.

En caso de los detectores de superficie 01895 y 01896, su duración puede prolongarse 10 años si, al término del quinto año, se sustituye su sensor interno (VIMAR 01895.G sensor para Gas Stop GPL o VIMAR 01896.M sensor para Gas Stop Metano). El sensor sólo se puede sustituir una vez y ha de hacerlo personal cualificado.

La fecha de sustitución se ha de escribir, en los dispositivos empotra-dos, en la chapa que se ha de aplicar en el correspondiente espacio en la parte delantera del aparato, o, en los dispositivos de superficie, en la etiqueta que se ha de pegar en un lado del aparato; dicha fecha también se ha de escribir en la tapa del presente manual de instrucciones.

Antes de instalar el detector, controlar que su resistencia de carga esté conectada a los terminales 6 y 7 (\~ 1 kΩ).

Para conectar la electroválvula VIMAR 16590 o electroválvulas con rearme manual, normalmente abiertas (NO), de 12 Vcc y 13 W y energía de excitación inferior a 0,4 Joule, utilizar los terminales 6 y 7 tras quitar la resistencia de carga.

Para conectar electroválvulas de otro tipo y otras señalizaciones de alarma, utilizar los terminales 3, 4 y 5 correspondientes al relé de salida con contacto libre de intercambio y no quitar la resistencia de carga de los terminales 6 y 7 (para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13).

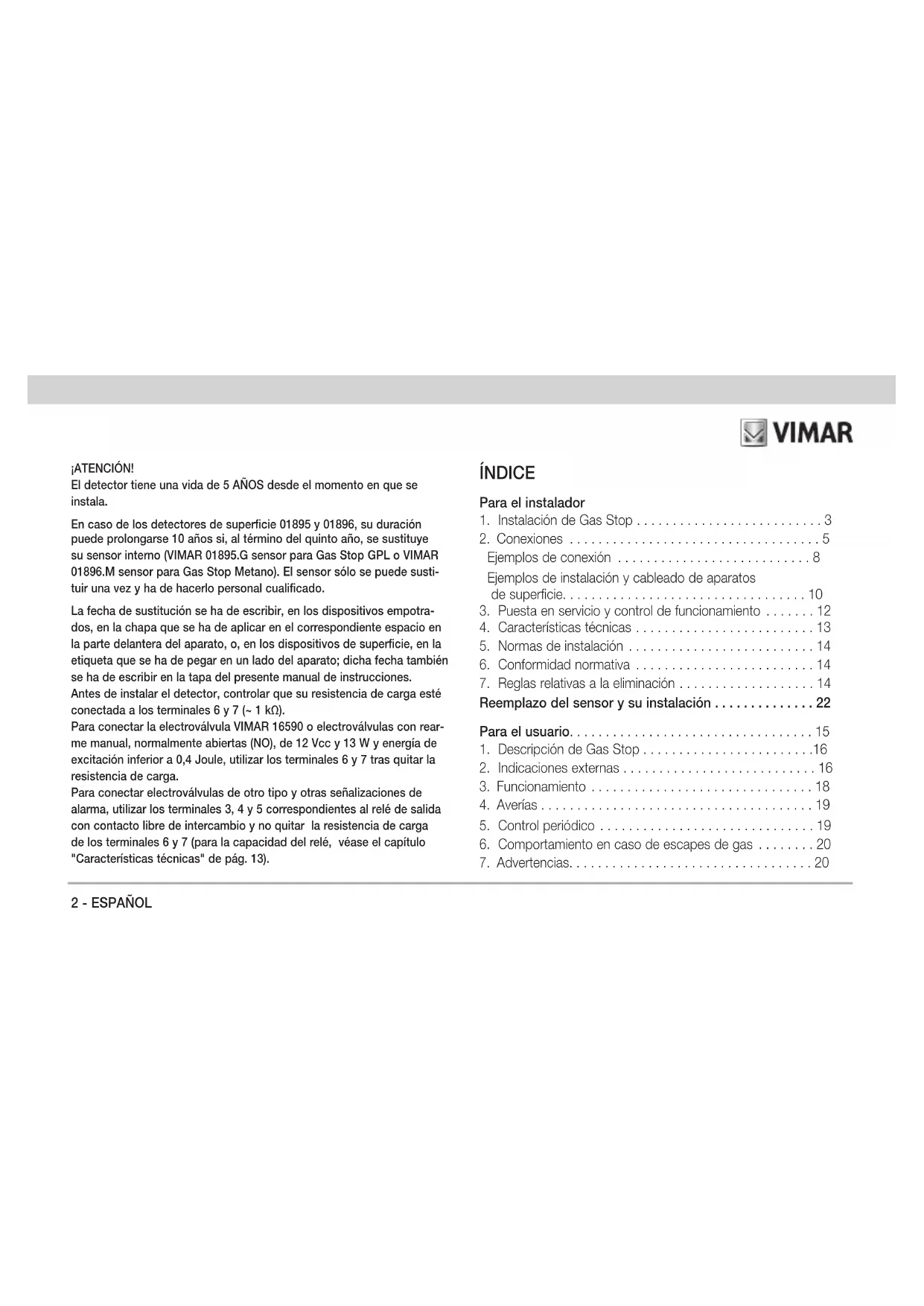

ÍNDICE

Para el instalador

1. Instalación de Gas Stop 3
2. Conexiones ....5

Ejemplos de conexión 8

Ejemplos de instalación y cableado de aparatos de superficie....10

1. Puesta en servicio y control de funcionamiento ..... 12
2. Características técnicas ..... 13
3. Normas de instalación ..... 14
4. Conformidad normativa ..... 14
5. Reglas relativas a la eliminación ..... 14

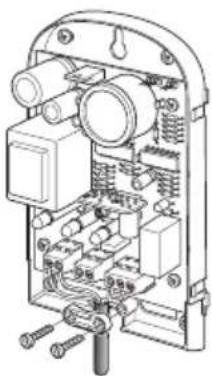

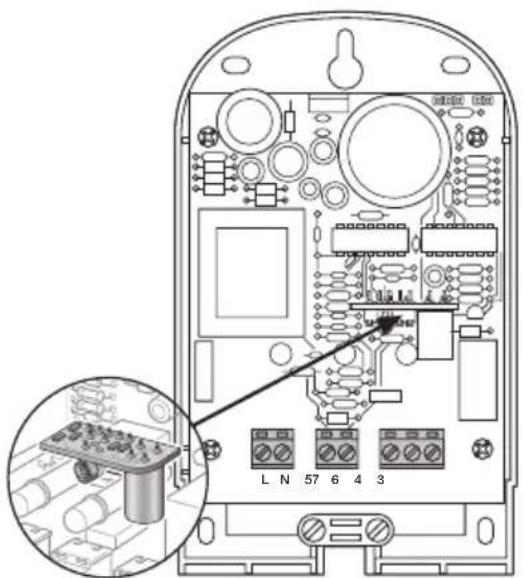

Reemplazo del sensor y su instalación ..... 22

Para el usuario....15

1. Descripción de Gas Stop ..... 16
2. Indicaciones externas....16
3. Funcionamiento ..... 18
4. Averías ..... 19
5. Control periódico 19
6. Comportamiento en caso de escapes de gas ..... 20
7. Advertencias....20

Para el instalador

1. Instalación de Gas Stop

Diríjase a un técnico autorizado para instalar y dejar fuera de servicio el aparato y efectuar el mantenimiento ordinario y el extraordinario.

El detector de GPL o metano tiene que instalarse en una posición en la cual haya circulación natural del aire, a menos de 3-4 m de calderas, calentadores, hornos, bombonas de gas, etc., y a 20-30 cm del suelo (figura 1 - Gas Stop GPL) o del techo (figura 2 - Gas Stop Metano).

Gas Stop GPL 1,5 m min 30 cm max 1 m min - 4 m max 1 m min - 4 m max Fig. 1

ESPAÑOL - 3

El detector de GPL o metano no tiene que instalarse en las siguientes condiciones:

• al aire libre
• cerca de quemadores y aparatos de cocción
• cerca de fregaderos y grifos de agua
• cerca de extractores de aire, ventanas, ventiladores, etc.
• en lugares excesivamente húmedos o secos
• en lugares con mucha suciedad o polvo ya que pueden obstruir las rejillas o bloquear el sensor
• en lugares en los cuales se supera la temperatura de funcionamiento permitida (de -10 °C a +40 °C)
• tampoco se ha de instalar en lugares cerrados (detrás de cortinas, dentro de armarios, etc.).

Gas Stop Metano 30 cm max 1.5 m min 1 m min - 4 m max 1 m min - 4 m max 1.5 m min Fig. 2

4 - ESPAÑOL

Para el instalador

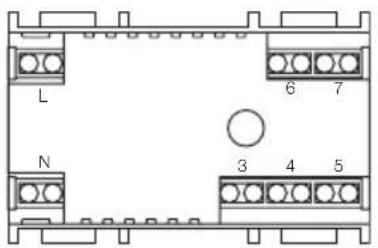

2. Conexiones

• Terminales L y N: alimentación de 230 V\~ ±10% 50-60 Hz
• Terminales 6 y 7: conexión de la electroválvula VIMAR 16590 o de una electroválvula con rearme manual, normalmente abierta (NO), de 12 Vcc y 13 W y energía de excitación inferior a 0,4 Joule, tras quitar la resistencia de carga.
• Terminales 3, 4 y 5: relé de salida con contacto libre de intercambio para conectar otras señalizaciones de alarma o electroválvulas diferentes a la indicada (terminales 3 y 4 si está normalmente cerrada NC o terminales 4 y 5 si está normalmente abierta NO).

Todas las electroválvulas tienen que ser con rearme manual.

Si no se conecta una electroválvula del tipo indicado o la resistencia de carga a los terminales 6 y 7, el LED amarillo △del detector parpadea durante el funcionamiento normal para indicar que falta una conexión; sin embargo, esto no perjudica las prestaciones del producto.

Es posible conectar varios detectores en un mismo edificio (en espacios diferentes) que manden una única electroválvula.

En dicho caso, la alimentación de cada detector tiene que llevarse a los terminales L y N respetando la polaridad (L con L y N con N) y las salidas para la electroválvula de cada detector tienen que conectarse en paralelo entre sí respetando la numeración de los terminales (6 con 6 y 7 con 7).

De esta manera, si se produce un escape de gas en alguno de los locales, se bloquea el suministro del gas ya que se cierra la electroválvula; además, la señalización óptica y acústica del detector que ha enviado el impulso eléctrico de cierre permite saber en qué lugar se ha producido el escape de gas (véase el ejemplo de la figura 4).

NOTAS

Idea: art. 16591 - 16592

8000: art. 08496 - 08497

Aparatos de superficie: art. 01895 - 01896

El circuito de alimentación de 230 V\~, la salida para la electro- válvula de 12 Vcc y el relé de salida con contacto libre están separados por un aislamiento doble. Esto significa que es posible conectar, al relé, una electroválvula alimentada con tensión de red o con tensión SELV y que la salida para la electroválvula de 12 Vcc suministra una tensión SELV.

Aparatos de superficie: art. 01895 - 01896

Su duración puede prolongarse 10 años si, al término del quinto año, se sustituye su sensor interno (VIMAR 01895.G sensor para Gas Stop GPL o VIMAR 01896.M sensor para Gas Stop Metano). El sensor sólo se puede sustituir una vez y ha de hacerlo personal cualificado.

Eikon: art. 20420 - 20421

Arké: art. 19420 - 19421

Plana: art. 14420 - 14421

El circuito de alimentación de 230 V\~ y la salida para la electro-válvula de 12 Vcc están separados por un aislamiento doble. Esto significa que la salida suministra una tensión SELV.

El relé de salida con contacto libre está separado por un aislamiento individual. Esto significa que es posible conectar una electroválvula alimentada con tensión de red.

Para el instalador

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop GPL

art. 16591

art. 08496

Gas Stop Metano

art. 20420

art. 19420

art. 14420

Gas Stop Metano

art. 16592

art. 08497

2 9 354 LN

L N 6 7 3 4 5

Ejemplos de conexión

Instalación de un único detector con electroválvula VIMAR 16590 o equivalentes L N 57 Electroválvula NO 16590 Fig. 3

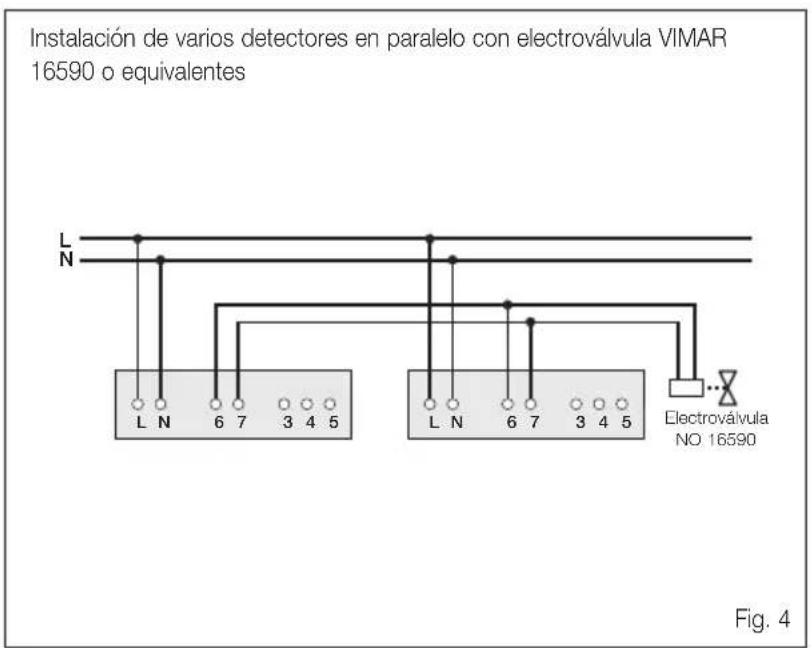

Instalación de varios detectores en paralelo con electroválvula VIMAR 16590 o equivalentes L N L N 6 7 3 4 5 L N 6 7 3 4 5 Electroválvula NO 16590 Fig. 4

8 - ESPAÑOL

Para el instalador

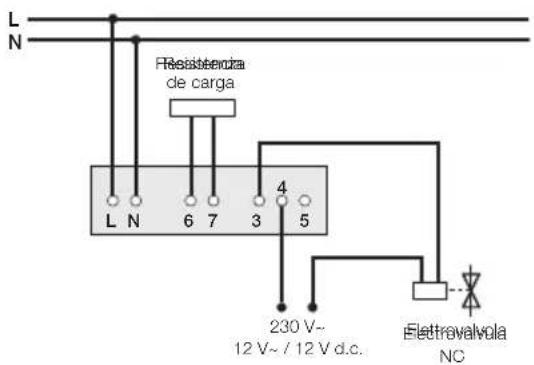

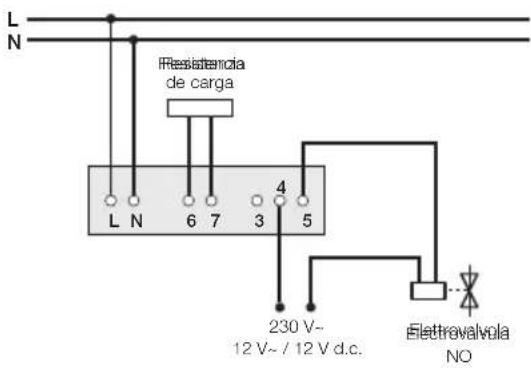

Instalación de un único detector con electroválvula con rear-me manual (NC 230 V\~/12 V\~/12 Vcc Idea, 8000 y de superficie) (NC 230 V\~ Eikon, Arké, Plana)

L N Resistencia de carga L N 6 7 3 4 5 230 V~ 12 V~/ 12 V d.c. Elettrovalvola NC

Para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13.

Fig. 5 Fig. 6

Instalación de un único detector con electroválvula con rearme manual (NO 230 V\~/12 V\~/12 Vcc Idea, 8000 y de superficie) (NO 230 V\~ Eikon, Arké, Plana)

L N Resistencia de carga L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Elettrovalvola NO

Para la capacidad del relé, véase el capítulo "Características técnicas" de pág. 13.

Ejemplos de instalación y cableados de aparatos de superficie

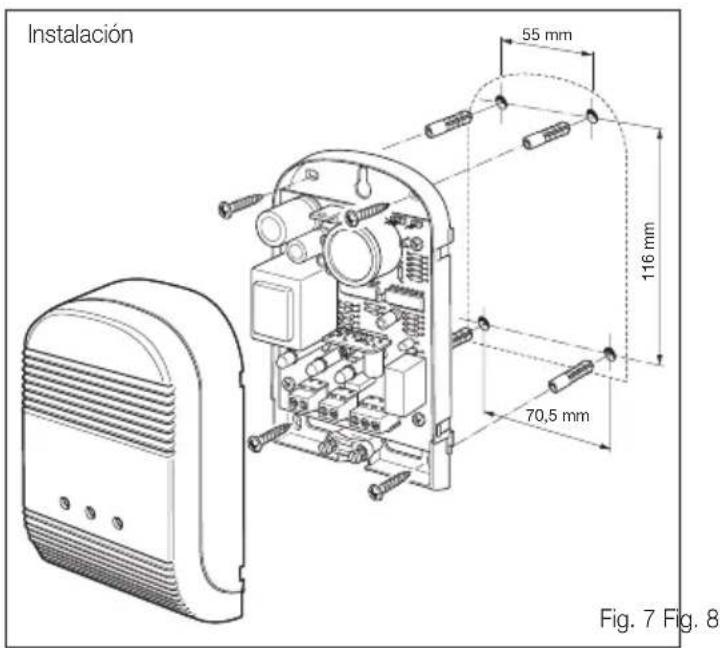

Instalación 55 mm 116 mm 70,5 mm Fig. 7 Fig. 8

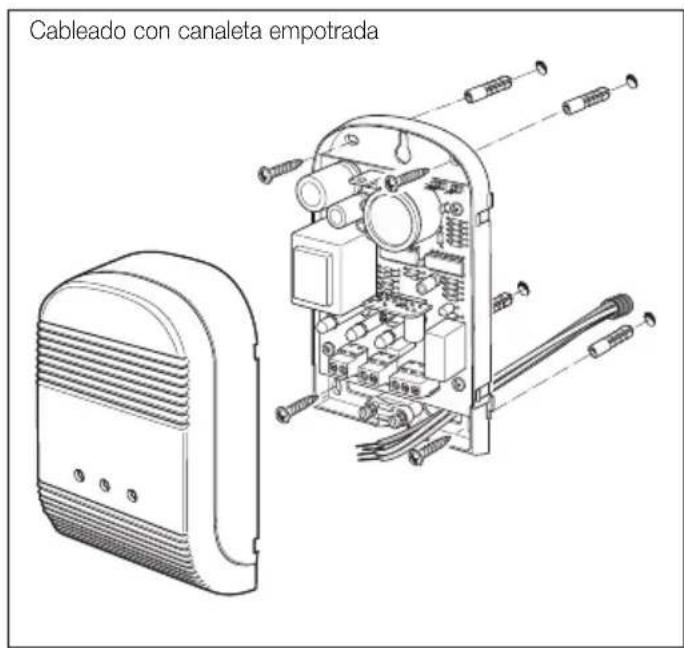

Cableado con canaleta empotrada

Para el instalador

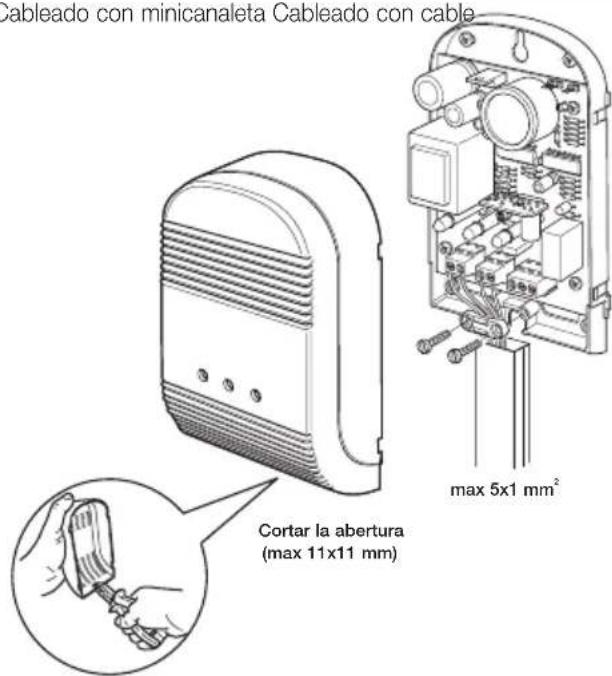

Cableado con minicanaleta Cableado con cable

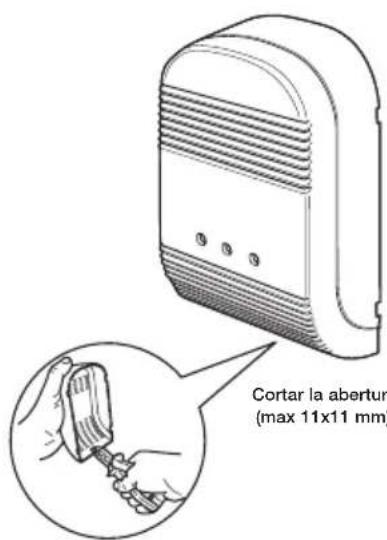

Cableado con minicanaleta Cableado con cable Cortar la abertura (max 11x11 mm) max 5x1 mm²

Utilizar sólo la salida de relé con cargas de 230 V\~.

Cortar la abertura (max 11x11 mm)

3. Puesta en servicio y control del funcionamiento

• Controlar que en la instalación exista una electroválvula de interceptación del gas y que esté bien conectada.
• Conectar la alimentación de 230 V\~ ±10% y 50-60 Hz a los terminales L y N.
  El detector ejecuta una fase de temporización (PRECALENTAMIENTO) de 60 s durante la cual se inhabilitan los mandos de la electroválvula y del zumbador: dicha fase está señalada por el encendido de los LEDs verde Ⓙ y amarillo △
• Transcurrido el tiempo de precalentamiento, el LED amarillo △ se apaga y el detector queda listo para funcionar.
• Para el test de funcionamiento, mantener el bote de aerosol "Gas de test VIMAR" 01899 en vertical con la válvula orientada hacia arriba y el dispositivo de suministro apoyado contra la rejilla inferior del detector.
• Accionar una vez el dispositivo de suministro monodosis calibrado para soltar el gas de test: el detector señala la alarma, es decir, acciona el zumbador, enciende el LED rojo y, tras 20 s, cierra la electroválvula conectada con una señal de impulsos repetidos cada 15 s en los terminales 6 y 7 y conmuta el contacto del relé de salida (terminales 3, 4 y 5).

Al apagarse el LED rojo (fin del estado de alarma), el zumbador se desactiva, el contacto de los terminales 3, 4 y 5 se conmuta y se interrumpen los impulsos a los terminales 6 y 7. Si el control del funcionamiento es correcto, restablecer el suministro del gas rearmando manualmente la electroválvula.

Notas

• Para ejecutar el test de funcionamiento, utilizar exclusivamente el bote de aerosol "Gas Test" suministrado con el detector. No utilizar gas suministrado por encendedores ya que daña irremediablemente el sensor interno.
• No exponer el dispositivo a:
• vapores de disolventes
• vapores de perfumes, lejía, amoníaco, etc.
• vapores de adhesivos, colores y siliconas
• gases diferentes a los prescritos

Para el instalador

4. Características técnicas

• Alimentación: 230 V\~ ±10% 50-60 Hz
• Elemento sensible: semiconductor de bióxido de estaño con filtro físico
• Calibrado: sellado con compensación térmica
• Umbral de calibrado de Gas Stop GPL: alarma: 9% L.I.E. ^1 (isobutano)
• Umbral de calibrado de Gas Stop Metano: alarma: 9% L.I.E. (metano)
• Protección contra cortocircuitos: de tipo electrónico sin fusible
• Terminales L y N: alimentación 230 V\~ 50-60 Hz
• Terminales 6 y 7: conexión de la electroválvula VIMAR 16590 o de una electroválvula con rearme manual, normalmente abierta (NO), de 12 Vcc y 13 W y energía de excitación inferior a 0,4 Joule, tras quitar la resistencia de carga.
• Terminales 3, 4 y 5: relé de salida con contacto libre de intercambio para conectar otras señalizaciones de alarma o electroválvulas diferentes a la indicada (terminales 3 y 4 si está normalmente cerrada NC o terminales 4 y 5 si está normalmente abierta NO):
• NO 5 A 250 V\~ (Eikon, Arké, Idea, 8000 y de superficie)

• NO 5 A 12 V d.c. (Idea, 8000 y de superficie)

• NO 10 A 12 V\~ (Idea, 8000 y de superficie)

• NC 2 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000 y de superficie)
• NC 3 A 12 V\~ (Idea, 8000 y de superficie)
• NC 1 A 12 V d.c. (Idea, 8000 y de superficie)
• Señalizaciones de intervención:
• acústica mediante zumbador piezoeléctrico de 85 dB a 1 m
• óptica mediante LEDs frontales (verde ⏻, amarillo ▲ rojo ).
• Duración del aparato:
• Eikon, Arké, Idea, Plana, 8000: 5 AÑOS desde el momento en que se instala
• Artefactos de superficie: 10 AÑOS desde el momento en que se instala sustituyendo el sensor después de 5 AÑOS
• Grado de protección:
• IP40 para aparatos empotrados (Eikon, Arké, Idea, Plana y 8000)
• IP42 para aparatos de superficie
• Temperatura de funcionamiento: de -10^ a +40^
• Humedad relativa admitida: 30-90% máx. sin condensación
• Envolvente de policarbonato autoextinguible
• Terminal de tornillo para el apriete de conductores rígidos o flexibles hasta 2,5 mm ^2

5. Normas de instalación

La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.

En la red de alimentación hay que instalar una desconexión omnipolar.

6. Conformidad normativa

• Aparatos de empotrar (Eikon, Arké, Idea, Plana, 8000):
• Directiva BT
• Norma CEI 216-8
• Directiva EMC
• Norma EN 50270
• Aparatos de superficie:
• Directiva BT
• Norma EN 50194-1
• Directiva EMC
• Norma EN 50270

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

NOTA

INSTALAR UN DETECTOR DE GAS NO EXONERA DE CUMPLIR TODAS LAS REGLAS SOBRE LAS CARACTERÍSTICAS Y LA INSTALACIÓN DE APARATOS DE GAS (EN 1775), NI SOBRE LA VENTILACIÓN DE LOCALES Y LA DESCARGA DE PRODUCTOS DE LA COMBUSTIÓN PRESCRITAS POR LAS NORMAS TÉCNICAS Y LAS CORRESPONDIENTES DISPOSICIONES LEGALES VIGENTES.

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m², es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.

Para el usuario

¡ATENCIÓN!

El detector que usted ha comprado es un producto tecnológicamente avanzado, proyectado y realizado según las normas técnicas vigentes y las directivas CE.

El detector tiene una vida de 5 AÑOS desde el momento en que se instala.

En caso de los detectores de superficie 01895 y 01896, su duración puede prolongarse 10 años si, al término del quinto año, se sustituye su sensor interno (VIMAR 01895.G sensor para Gas Stop GPL o VIMAR 01896.M sensor para Gas Stop Metano). El sensor sólo se puede sustituir una vez y ha de hacerlo personal cualificado (veáse pag. 2).

Leer atentamente las instrucciones del usuario.

Recuérdese de contactar con su instalador antes de la fecha de caducidad del producto para que lo sustituya.

Cuando el instalador ponga en marcha el aparato, tiene que indicar su fecha de caducidad utilizando la correspondiente chapa/etiqueta.

NOTAS PARA LA INSTALACIÓN

Diríjase a un técnico autorizado para instalar y dejar fuera de servicio el aparato y efectuar el mantenimiento ordinario y el extraordinario.

1. Descripción

Gas Stop GPL y Gas Stop Metano

Los detectores electrónicos de GPL y Metano sirven para detectar, en un local, la presencia de gases GPL y líquidos (Gas Stop GPL) o de gas metano (Gas Stop Metano) con concentraciones anómalas muy inferiores al umbral de peligro; además, intervienen en la electroválvula de interceptación bloqueando el su ministro de gas y avisan con dispositivos ópticos (LED) y acústicos (zumbador) que se está produciendo la detección y el bloqueo.

Los dispositivos ópticos de aviso se encuentran en el frente del aparato y según su estado (apagado ○, parpadeante o encendido 🚫sirven para indicar el estado de funcionamiento del detector (como se ilustra en el párrafo "Funcionamiento"). El dispositivo acústico de aviso (zumbador) se encuentra dentro del detector e indica un estado de alarma (véase el párrafo "Funcionamiento").

El umbral de intervención según el valor establecido (véase párrafo "Características") se calibra en la fábrica y se sella en una cámara adecuada en cada detector, que posee, en la tarjeta electrónica,

un circuito de compensación térmica previsto para que el nivel de sensibilidad sea siempre el calibrado incluso si varían las condiciones ambientales de empleo (temperatura y humedad).

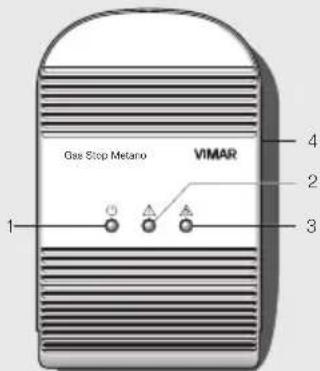

2. Indicaciones externas

Leyenda

1. LED verde: estado de funcionamiento del detector
2. LED amarillo: sensor averiado o electroválvula desconectada
3. LED rojo: estado de alarma
4. Espacio para aplicar la chapa que indica la fecha de sustitución del detector

N.B. Véase el párrafo "Funcionamiento" para mayor información sobre los dispositivos ópticos de aviso

Para el usuario

EIKON Gas Stop Metano 4 1 2 3

Gas Stop GPL - art. 20421
Gas Stop Metano - art. 20420

VIMAR GAS STOP METANO 4 1 2 3

Gas Stop GPL - art. 19421
Gas Stop Metano - art. 19420

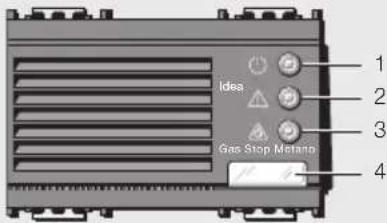

Idea Gas Stop Metano 1 2 3 4

Gas Stop GPL - art. 16591
Gas Stop Metano - art. 16592

PLANA Gas Shop Metallo 4 1 2 3

Gas Stop GPL - art. 14421
Gas Stop Metano - art. 14420

Gas Stop Metac 08497 1 2 3 4

Gas Stop GPL - art. 08496
Gas Stop Metano - art. 08497

Gas Stop Metano VIMAR 1 2 3 4

Gas Stop GPL
art. 01895
Gas Stop Metano
art. 01896

ESPAÑOL - 17

3. Funcionamiento

3.1 Encendido del detector

Cuando se enciende el detector, éste ejecuta una fase de temporización de aproximadamente 60 s (precalentamiento) durante la cual se inhabilitan los mandos de la electroválvula y del zumbador. Dicha fase está señalada por el encendido de los LEDs verde y amarillo.

3.2 Funcionamiento normal

Transcurrido el tiempo de precalentamiento, el LED amarillo △ se apaga y el LED verde Ⓗ permanece encendido para indicar que el detector está en marcha.

VIMAR

3.3 Alarma

Si se supera el umbral de peligro 1 (alarma), el LED rojo ⚠️ se enciende, el zumbador emite un sonido y, si el peligro se mantiene durante aproximadamente 20 s, el detector manda el cierre de la electroválvula y la conmutación del relé.

El mando se produce con una señal de impulsos repetidos cada 15 s en los terminales 6 y 7 y la conmutación del contacto del relé de salida (terminales 3, 4 y 5).

El impulso está señalado por el encendido del LED amarillo (parpadeo durante el mando impulsivo de la electroválvula).

Al apagarse el LED rojo ⚠️ (fin del estado de alarma), el zumbador se desactiva, el contacto de los terminales 3, 4 y 5 se conmuta y se interrumpen los impulsos a los terminales 6 y 7.

Entonces, es necesario rearmar manualmente la electroválvula para restablecer el normal suministro del gas.

1. Véase el párrafo "Características técnicas - Umbral de calibrado"

18 - ESPAÑOL

Para el usuario

4. Averías

Si el LED amarillo △ parpadea mientras el LED verde ⚙ está encendido, significa que la electroválvula o la resistencia de carga no están correctamente conectadas a los terminales 6 y 7.

4.2 Fallo

Si se presenta un fallo del sensor en el interior del detector, el LED amarillo △ se enciende de forma fija. En este caso es necesario solicitar la intervención de su instalador.

5. Control periódico

VIMAR aconseja controlar periódicamente el funcionamiento del detector, mediante el bote de aerosol "Gas de test VIMAR" suministrado de serie, de la siguiente manera:

• Mantener el bote de aerosol "Gas de test VIMAR" en vertical con la válvula orientada hacia arriba y el dispositivo de suministro apoyado contra la rejilla inferior del detector; luego, accionar una vez el dispositivo de suministro monodosis calibrado para soltar el gas de test.
• Al cabo de algunos instantes, el detector señala la alarma, es decir, acciona el zumbador, enciende el LED rojo Ⓐ, cierra la electroválvula conectada con una señal de impulsos repetidos cada 15 s en los terminales 6 y 7 y conmuta el contacto del relé de salida (terminales 3, 4 y 5).

Al apagarse el LED rojo ⚠️ (fin del estado de alarma), el zumbador se desactiva, el contacto de los terminales 3, 4 y 5 se conmuta y se interrumpen los impulsos a los terminales 6 y 7.

Si el control del funcionamiento es correcto, restablecer el suministro del gas rearmando manualmente la electroválvula. No utilizar otros instrumentos para la prueba (por ejemplo, encendedores, gases diferentes, etc.) ya que pueden dañar el sensor y/o enviar señales erróneas.

ESPAÑOL - 19

6. Comportamiento en caso de escapes de gas

¡ATENCIÓN!

En caso de alarma, mantener la calma y efectuar lo siguiente:

• Apagar todas las llamas libres y todos los aparatos de gas.
• Cerrar la llave del contador del gas o de la bombona del GPL.
• No encender ni apagar las luces; no accionar aparatos o dispositivos alimentados eléctricamente (incluidos los detectores de gas).
• Abrir las puertas y las ventanas para aumentar la ventilación del local.
• No utilizar el teléfono dentro del edificio en el cual se supone que se ha producido el escape de gas.

Si la alarma cesa, es necesario identificar la causa que la ha provocado y actuar de consecuencia.

Si la alarma continúa y no se logra determinar la causa del escape de gas o eliminarla, salir del inmueble y, desde el exterior, avisar al servicio de emergencia.

VIMAR

7. Advertencias

• No manipular ni abrir el aparato ya que existe el peligro de electrocución o de provocar un funcionamiento erróneo
• Limpiar el aparato sólo con un paño húmedo. Impedir que las rejillas de ventilación puedan quedar obstruidas
• No exponer el dispositivo a:
• spray
• gas de encendedores
• vapores de disolventes
• vapores de perfumes, lejía, amoníaco, etc.
• vapores de adhesivos, colores y siliconas
• gases diferentes a los prescritos
• vapores directos de cocción
• etc.
• Para que se note la presencia de gas en un local, los gases GPL y metano contienen una sustancia olorosa. Este olor se puede notar antes de que intervenga el detector que, en cualquier caso, se ha calibrado muy por debajo del nivel de explosión el gas.

VIMAR

ΕΛΛΗΝΙΚΑ - 1

ΠΡΟΣΟΧΗ!

El sensor tiene una vida de 5 años desde el momento en que se instala y puede sustituirse por personal calificado una sola vez, en cuyo caso, la vida del detector se prolonga 10 años.

Antes de sustituirlo, leer atentamente la etiqueta del detector y comprobar que el sensor NO se haya sustituido jamás; si ya se ha sustituido una vez, hay que cambiar todo el aparato.

Para sustituir el sensor, proceder de la manera ilustrada (veáse pag. 24).

ΠΡΟΣΟΧΗ!
