BEDIENUNGSANLEITUNG 20420.N Vimar

Erdgas-Warnmelder - Flüssiggas-Warnmelder

Detector gas metano - Detector GPL

Muss vom Installateur ausgefüllt werden

Wandgeräte: Datum dem Sensor-Austausch

Elektronischer Flüssiggasmelder mit akustischer und optischer Anzeige sowie Magnetventilsteuerung, Spannungs versorgung 230 V\~ 50-60 Hz.

Elektronischer Erdgasmelder mit akustischer und optischer Anzeige sowie Magnetventilsteuerung, Spannungs versorgung 230 V\~ 50-60 Hz.

Der Melder hat eine Nutzdauer von 5 JAHREN ab Installation.

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lässt sich auf 10 Jahre verlängern, wenn der interne Sensor – VIMAR 01895. G Sensor für Gas Stop LPG (Flüssiggasmelder)/ VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) – nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des Sensors darf ausschließlich durch Fachpersonal erfolgen.

Sie sollten das Schild mit dem Austauschdatum im entsprechenden Freiraum an der Frontseite des Geräts anbringen (bei Unterputzgeräten) oder das Datum auf dem entsprechenden Aufkleber vermerken und diesen an die Geräteseite heften (bei Wandgeräten). Tragen Sie das Datum außerdem auf der Umschlagrückseite der vorliegenden Betriebsanleitung ein. Überprüfen Sie vor der Installation, ob im Melder der an die Klemmen 6 und 7 (\~ 1 kΩ) angeschlossene Lastwiderstand vorhanden ist. Zum Anschluss des Magnetventils VIMAR 16590 oder von Magnetventilen mit Arbeitskontakt, manueller Rückstellung 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule verwenden Sie die Klemmen 6 und 7 bei ausgebautem Lastwiderstand.

Zum Anschluss anderer Magnetventiltypen und ggf. zusätzlicher Alarmmeldungen verwenden Sie die Klemmen 3-4-5 des Ausgangsrelais mit potentialfreiem Wechselkontakt, trennen Sie allerdings nicht den Lastwiderstand von den Klemmen 6 und 7 (hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13).

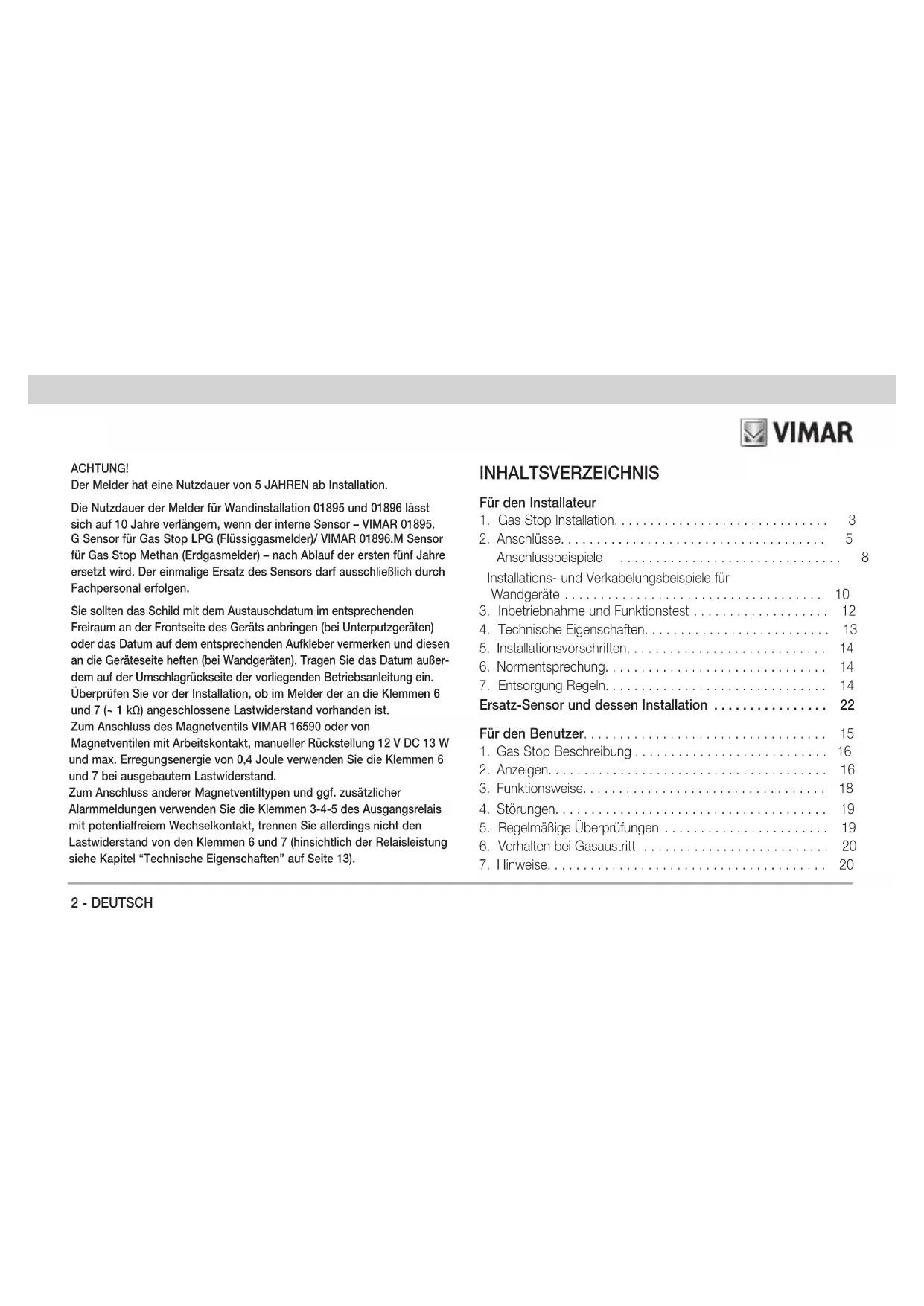

INHALTSVERZEICHNIS

1. Gas Stop Installation.... 3
2. Anschlüsse.... 5
   Anschlussbeispiele 8

Installations- und Verkabelungsbeispiele für Wandgeräte 10

1. Inbetriebnahme und Funktionstest 12
2. Technische Eigenschaften.... 13
3. Installationsvorschriften.... 14
4. Normentsprechung.... 14
5. Entsorgung Regeln.... 14

Ersatz-Sensor und dessen Installation 22

Für den Benutzer.... 15

1. Gas Stop Beschreibung 16
2. Anzeigen.... 16
3. Funktionsweise.... 18
4. Störungen.... 19
5. Regelmäßige Überprüfungen 19
6. Verhalten bei Gasaustritt 20
7. Hinweise.... 20

Wenden Sie sich an autorisiertes Fachpersonal für die Installation, die planmäßige und außerplanmäßige Wartung sowie für die Stilllegung des Geräts. Der Flüssig- bzw. Erdgasmelder muss in eine vom natürlichen Luftstrom betroffene Position in einem maximalen Abstand von 3-4 m zu Kesselthermen, Wassererhitzern, Herden, Gasflaschen sowie in einem Abstand von 20-30 cm zum Boden (Abbildung 1 - Gas Stop GPL) oder von 20-30 cm zur Decke (Abbildung 2 - Gas Stop Erdgas) installiert werden.

Gas Stop GPL 1,5 m min 30 cm max 1 m min - 4 m max 1 m min - 4 m max Abb. 1

DEUTSCH - 3

Ungeeignete Installationsstandorte des Flüssig- bzw. Erdgasmelders sind:

• im Freien
• neben Herden und Kochgeräten
• neben Spülen und Wasserarmaturen
• neben Luftabsaugern, Fenstern, Ventilatoren usw.
• in sehr feuchten oder trockenen Räumen
• in schmutz- oder staubanfälligen Räumen mit Gefahr, die Öffnungen zu verstopfen bzw. den Sensor zu stören
• bei Temperaturen über den Einsatzgrenzen des Warnmelders (von -10^ bis +40^ )
• in geschlossenen Bereichen (hinter Gardinen, Schränken usw.).

Gas Stop Metano 30 cm max 1.5 m min 1 m min - 4 m max 1 m min - 4 m max 1.5 m min Abb. 2

4 - DEUTSCH

• Klemmen L - N: Spannungsversorgung 230 V\~ ±10% 50-60 Hz
• Klemmen 6 - 7: Anschluss des Magnetventils VIMAR 16590 oder eines Magnetventils mit manueller Rückstellung, Arbeitskontakt 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule nach Ausbau des Lastwiderstands
• Klemmen 3 - 4 - 5: Ausgansrelais mit potentialfreiem Wechselkontakt zum Anschluss zusätzlicher Alarmmeldungen und von vorgenannter abweichender Magnetventiltypen (Klemmen 3-4 bei Magnetventil mit Ruhekontakt; Klemmen 4-5 bei Magnetventil mit Arbeitskontakt)

Sämtliche Magnetventile müssen mit manueller Rückstellung ausgeführt sein.

Falls an Klemmen 6 und 7 weder ein der erwähnten Magnetventiltypen noch der Lastwiderstand angeschlossen ist, blinkt die gelbe LED △des Melders beim normalen Betrieb zur Anzeige des mangelnden Anschlusszustands; dies beeinträchtigt jedoch nicht die Leistungsfähigkeit des Produkts.

Es lassen sich mehrere Melder im gleichen Gebäude (verschiedene Räume) an ein einziges Magnetventil vernetzten.

Hierbei ist die Versorgung jeden Geräts an die Klemmen L und N unter Einhaltung der Polarisierung (L mit L; N mit N) zu legen, die Ausgänge zum Magnetventil jeden Warnmelders müssen in zugeordneter Klemmennummerierung (6 mit 6; 7 mit 7) parallelgeschaltet werden.

Somit wird ein Gasaustritt in einem beliebigen Raum die Gasversorgung unterbrechen und das Magnetventil schließen, wobei die optische/akustische Anzeige des Warnmelders, der den elektrischen Schließimpuls gesendet hat, den vom Gasaustritt betroffenen Raum identifiziert (siehe Beispiel in Abb. 4).

ANMERKUNGEN

Idea: Art. 16591 - 16592

8000: Art. 08496 - 08497

Wandgeräte: Art. 01895 - 01896

Der 230 V\~ Versorgungskreis, der 12 V DC Ausgang zum Magnetventil und das Ausgangsrelais mit potentialfreiem Kontakt sind durch eine doppelte Isolierung untereinander getrennt. Dies bedeutet, dass an das Relais wahlweise ein mit Netz- bzw. SELV-Spannung versorgtes Magnetventil angeschlossen werden kann und dass der 12 V DC Ausgang zum Magnetventil eine SELV-Spannung liefert.

Wandgeräte: Art. 01895 - 01896

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lässt sich auf 10 Jahre verlängern, wenn der interne Sensor – VIMAR 01895.G Sensor für Gas Stop LPG (Flüssiggasmelder)/VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) – nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des Sensors darf ausschließlich durch Fachpersonal erfolgen.

Eikon: art. 20420 - 20421

Arké: art. 19420 - 19421

Plana: art. 14420 - 14421

Der 230 V\~ Versorgungskreis und der 12 V DC Ausgang zum Magnetventil sind durch eine doppelte Isolierung gegeneinander getrennt. Daraus ergibt sich, dass der Ausgang eine SELV-Spannung liefert.

Das Ausgangsrelais mit potentialfreiem Kontakt ist durch eine einfache Isolierung getrennt. Das heißt, es kann also ein mit Netzspannung versorgtes Magnetventil angeschlossen werden.

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop Metano

art. 20420

art. 19420

art. 14420

2 9 354 LN

Gas Stop GPL

art. 16591

art. 08496

Gas Stop Metano

art. 16592

art. 08497

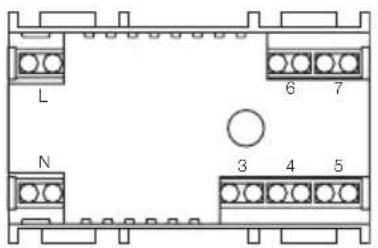

L N 6 7 3 4 5

Installation eines einzelnen Warnmelders mit Magnetventil VIMAR 16590 oder gleichwertigen Magnetventilen

L N 57 NO 16590

Abb. 3

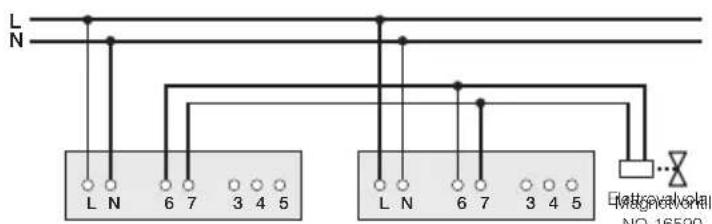

Installation mehrerer parallelgeschalteter Warnmelder mit Magnetventil VIMAR 16590 oder gleichwertigen Magnetventilen

L N L N 6 7 3 4 5 L N 6 7 3 4 5 Elettroconvolt NO.16590

Abb. 4

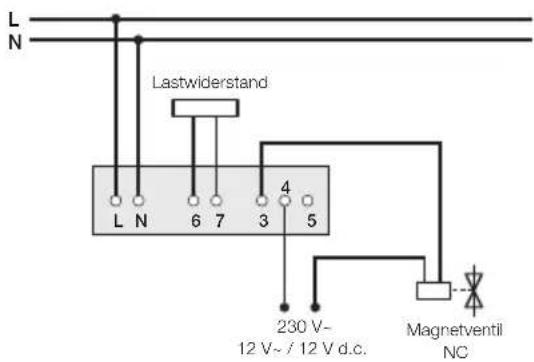

Installation eines einzelnen Warnmelders mit Magnetventil manueller Rückstellung (NC 230 V\~/12 V\~/12 V DC Idea, 8000, Wand) (NC 230 V\~ Eikon, Arké, Plana)

L N Lastwiderstand L N 6 7 3 4 5 230 V- 12 V~ / 12 V d.c. Magnetventil NC

Hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13.

Abb. 5 Abb. 6

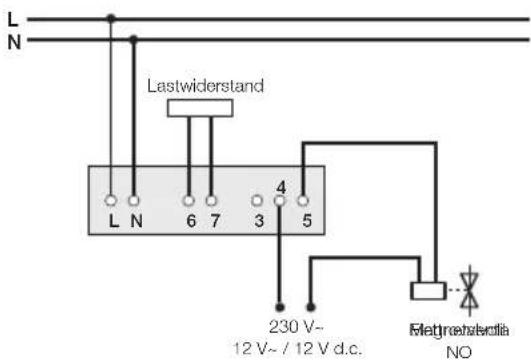

Installation eines einzelnen Warnmelders mit Magnetventil manueller Rückstellung (NO 230 V\~/12 V\~/12 V DC Idea, 8000, Wand) (NO 230 V\~ Eikon, Arké, Plana)

L N Lastwiderstand L N 6 7 3 4 5 230 V~ 12 V~ / 12 V d.c. Magnetizingia NO

Hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13.

Installations- und Verkabelungsbeispiele für Wandgeräte

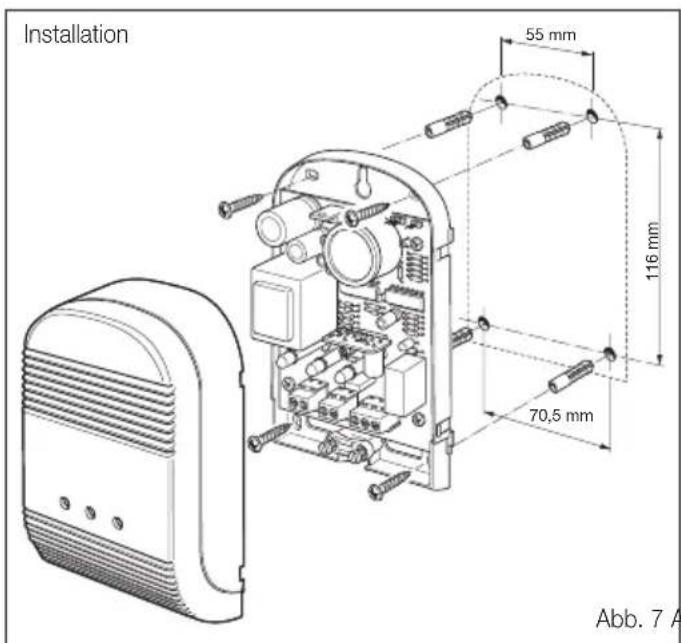

Installation 55 mm 116 mm 70,5 mm Abb. 7 A

Abb. 7 Abb. 8

Unterputzverkabelung

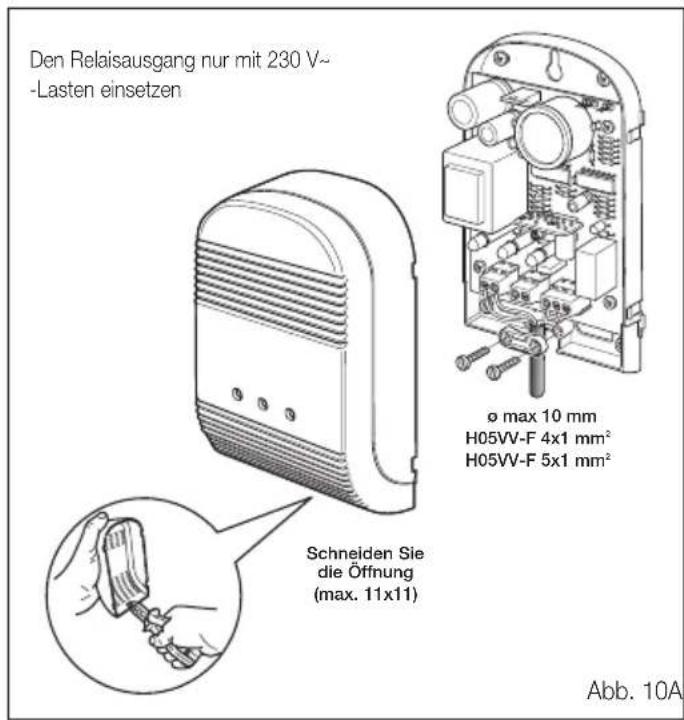

Verkabelung mit Minikanal Verkabelung mit Kabel Schneiden Sie die Öffnung (max. 11x11) max 5x1 mm²

Den Relaisausgang nur mit 230 V~ -Lasten einsetzen Ø max 10 mm H05VV-F 4x1 mm² H05VV-F 5x1 mm² Schneiden Sie die Öffnung (max. 11x11) Abb. 10A

Abb. 10Abb. 9

3. Inbetriebnahme und Funktionstest

• Überprüfen Sie, ob die Anlage mit Gassperr-Magnetventil ausgerüstet und ob dieses vorschriftsmäßig angeschlossen ist
• Schließen Sie die 230 V\~ ±10% 50-60 Hz Versorgung an die Klemmen L und N an.
  Der Warnmelder führt eine ca. 60 s lange Diagnosephase (AUFWÄRMEN) durch, während der die Steuerungen zum Magnetventil und Summer gesperrt sind: diese Phase ist durch Aufleuchten der grünen ○ und gelben △ED gekennzeichnet.
• Nach Ablauf der Aufwärmzeit erlischt die gelbe LED △ und der Warnmelder ist nun betriebsbereit.
• Halten Sie zur Funktionsprüfung die Dose "Testgas VIMAR" 01899 senkrecht mit dem Ventil nach oben und der Düse auf der unteren Öffnung des Warnmelders.
• Betätigen Sie die für eine Dosis geeichte Düse zur Ausgabe des Testgases: der Melder gibt Alarm durch Auslösen des Summers und Aufleuchten der roten LED ⚠️ und steuert nach 20 s das Schließen des Magnetventils mit einem alle 15 s wiederholten Impulssignal an Klemmen 6 und 7 sowie die Umschaltung des Ausgangsrelaiskontakts (Klemmen 3-4-5).

Beim Erlöschen der roten LED Ⓐ (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt. Stellen Sie nach erfolgreichem Abschluss des Funktionstests die Gasversorgung durch die manuelle Rückstellung des Magnetventils wieder her.

Anmerkungen

• Verwenden Sie für die Funktionsprüfung ausschließlich die im Lieferumfang des Melders enthaltene Dose "Testgas". Sie sollten auf keinen Fall Gas aus einem Feuerzeug benutzen, da hierdurch der interne Sensor unweigerlich beschädigt wird.

• Bringen Sie das Gerät nicht mit folgenden Stoffen in Berührung:

• Lösemitteldämpfen

• Parfüm-, Chlor-, Ammoniakdämpfen usw.
• Klebstoff-, Lack- oder Silikondämpfen
• Von den Vorgaben abweichenden Gasen

4. Technische Eigenschaften

• Spannungsversorgung: 230 V\~ ±10% 50-60 Hz
• Sensor: Zinndioxid-Halbleiter mit physikalischem Filter
• Einstellung: versiegelt mit Temperaturkompensation
  • Ansprechschwelle Gas Stop GPL: Alarm: 9% L.I.E. (Isobutan)
  • Ansprechschwelle Gas Stop Methan: Alarm: 9% L.I.E. ^1 (Methan)
• Kurzschlussschutz: elektronisch ohne Sicherung
• Klemmen L - N: Spannungsversorgung 230 V\~ 50-60 Hz
• Klemmen 6 - 7: Anschluss des Magnetventils VIMAR 16590 oder eines Magnetventils mit manueller Rückstellung, Arbeitskontakt 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule nach Ausbau des Lastwiderstands
• Klemmen 3-4-5: Ausgangsrelais mit potentialfreiem Wechselkontakt zum Anschluss zusätzlicher Alarmmeldungen und von vorgenannter abweichender Magnetventiltypen (Klemmen 3-4 bei Magnetventil mit Ruhekontakt; Klemmen 4-5 bei Magnetventil mit Arbeitskontakt):
• NO 5 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, Wand)
• NO 5 A 12 V DC (Idea, 8000, Wand)

• NO 10 A 12 V\~ (Idea, 8000, Wand)

• NC 2 A 250 V\~ (Eikon, Arké, Idea, Plana, 8000, Wand)

• NC 3 A 12 V\~ (Idea, 8000, Wand)
• NC 1 A 12 V DC (Idea, 8000, Wand)
• Alarmanzeigen:
• akustisch mit piezoelektrischem Summer (Buzzer) 85 dB bei 1 m
• optisch mit frontseitigen LED (grün , gelb , rot )
• Nutzdauer des Geräts:
• Eikon, Arké, Idea, Plana, 8000: 5 JAHRE ab der Installation
• Aufputz-Melder: 10 JAHRE ab der Installation wenn der Sensor nach Ablauf der ersten 5 Jahre ersetzt wird.
  • Schutzart:
• IP40 bei Unterputzgeräten (Eikon, Arké, Idea, Plana, 8000)
• IP42 bei Wandgeräten
• Betriebstemperatur: von -10^ bis +40^
  • Zulässige relative Feuchtigkeit: 30-90% max. kondensfrei
  • Gehäuse aus selbstlöschendem Polykarbonat
• Schraubklemmen zur Befestigung starrer oder flexibler Leiter bis zu 2,5 mm ^2

5. Installationsvorschriften

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.

Im Versorgungsnetz muss ein allpoliger Trennschalter vorgesehen sein.

6. Normentsprechung

• Unterputzgeräte (Eikon, Arké, Idea, Plana, 8000):
• NS-Richtlinie
• Norm CEI 216-8
• EMV-Richtlinie
• Norm EN 50270
• Wandgeräte:
• NS-Richtlinie
• Norm EN 50194-1
• EMV-Richtlinie
• Norm EN 50270

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.

HINWEIS

DIE INSTALLATION DES GASMELDERS ENTBINDET AUF KEINEN FALL DER EINHALTUNG SÄMTLICHER VORSCHRIFTEN HINSICHTLICH EIGENSCHAFTEN, INSTALLATION UND GEBRAUCH VON GASBETRIEBENEN GERÄTEN (EN 1775), LÜFTUNG DER RÄUME SOWIE ABFÜHRUNG DER VERBRENNUNGSPRODUKTE GEMÄSS DEN UNI NORMEN UND DEN EINSCHLÄGIGEN GESETZEN.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von mindestens 400 m² können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mültrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die Umweit und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerät besteht.

Für den Benutzer

ACHTUNG

Der von Ihnen erworbene Gasmelder ist ein technologisch ausgereiftes, nach den geltenden technischen Normen sowie EG-Richtlinien entwickeltes und hergestelltes Produkt.

Der Melder hat eine Nutzdauer von 5 JAHREN ab Installation.

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lässt sich auf 10 Jahre verlängern, wenn der interne Sensor – VIMAR 01895.G Sensor für Gas Stop LPG (Flüssiggasmelder)/VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) – nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des Sensors darf ausschließlich durch Fachpersonal erfolgen (Seite 2).

Lesen Sie die Anleitungen sorgfältig durch.

Vergessen Sie nicht, Ihren Installateur nach Ablauf der Nutzdauer mit dem notwendigen Austausch des Geräts zu beauftragen.

Der Installateur muss das Austauschdatum des Geräts mit dem entsprechenden Schild/Etikett bei der Inbetriebnahme vermerken.

INSTALLATIONSHINWEISE

Wenden Sie sich an autorisiertes Fachpersonal für die Installation, die planmäßige und außerplanmäßige Wartung sowie für die Stilllegung des Geräts.

1. Beschreibung

Gas Stop GPL und Gas Stop Metano

Die elektronischen Gasmelder GPL und Methan sind zur Erfassung von GPL- und Flüssiggas (Gas Stop GPL) bzw. von Erdgas (Gas Stop Metano) in Räumen bei einer weit unter der Gefahrenschwelle liegenden Konzentration, zur Betätigung des Sperr-Magnetventils mit Unterbrechung der Gasversorgung sowie zur optischen (LED) und akustischen (Summer) Anzeige der Detektion und der Sperre ausgelegt.

Die optischen Anzeigen befinden sich der Frontseite des Geräts und weisen je nach Zustand (aus ☐, blinkend ☑ bzw. ein) ☐ auf den Funktionsstatus des Warnmelders hin (siehe Absatz "Funktionsweise"). Die akustische Anzeige (Summer) ist im Melder integriert und gibt einen Alarmzustand an (siehe "Funktionsweise").

Die Einstellung der Ansprechschwelle auf den festgelegten Wert (siehe "Eigenschaften") wird werkseitig in geeigneter Prüfkammer an jedem Melder durchgeführt und versiegelt.

Die Elektronikkarte im Gerät hat einen Schaltkreis für die Temperaturkompensation, damit die Empfindlichkeit auch bei Änderung der Einsatzbedingungen (Temperatur, Feuchtigkeit) gleich bleibt.

2. Anzeigen

Legend

1. Grüne LED ⏻ : Funktionsstatus des Melders
2. Gelbe LED △ : Sensor defekt bzw. Magnetventil nicht angeschlossen
3. Rote LED ⚠️ : Alarmzustand
4. Platz für das Schild mit Angabe des Austauschdatums

HINWEIS: Lesen Sie im Abschnitt "Funktionsweise" die detaillierte Beschreibung zum Zustand der optischen Anzeigen nach.

Für den Benutzer

EIKON Gas Stop Metano 4 1 2 3

Gas Stop GPL - art. 20421
Gas Stop Metano - art. 20420

VIMAR GAS STOP METANO 4 1 2 3

Gas Stop GPL - art. 19421
Gas Stop Metano - art. 19420

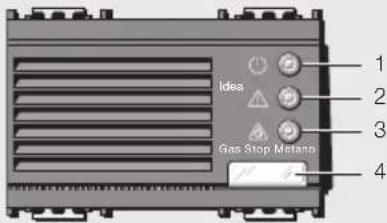

Idea Gas Stop Metano 1 2 3 4

Gas Stop GPL - art. 16591
Gas Stop Metano - art. 16592

PLANA Gas Shop Melato 4 1 2 3

Gas Stop GPL - art. 14421
Gas Stop Metano - art. 14420

Gas Stop Metac 08497 1 2 3 4

Gas Stop GPL - art. 08496
Gas Stop Metano - art. 08497

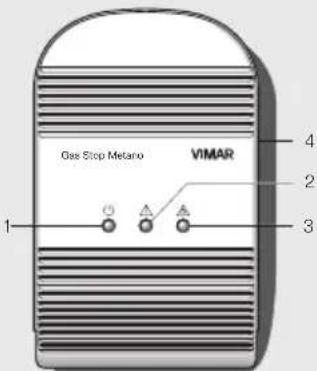

Gas Stop Metano VIMAR 1 2 3 4

Gas Stop GPL
art. 01895
Gas Stop Metano
art. 01896

DEUTSCH - 17

3. Funktionsweise

3.1 Einschalten des Melders

Beim Einschalten (Versorgen) des Melders führt dieser eine ca. 60 s lange Diagnosephase (Aufwärmen) durch, während der die Steuerungen zum Magnetventil und Summer gesperrt sind. Diese Phase wird durch das Aufleuchten der grünen und gelben LED gekennzeichnet.

3.2 Normaler Betrieb

Nach Ablauf der Aufwärmzeit erlischt die gelbe LED △ und es bleibt die grüne LED ☎ zur Anzeige des betriebsbereiten Melders erleuchtet.

VIMAR

3.3 Alarm

Gefahrenschwelle (Alarm) überschritten, leuchtet die rote LED ⚠️ auf, der Summer löst ein Tonzeichen aus und nach ca. 20 s bei Fortdauer der Gefahr steuert der Melder die Schließung des Magnetventils und die Umschaltung des Relais.

Die Steuerung erfolgt mit einem alle 15 s wiederholten Impulssignal an den Klemmen 6 und 7 sowie mit Umschaltung des Ausgangsrelaiskontakts (Klemmen 3-4-5).

Der Impuls wird durch Aufleuchten der gelben LED angezeigt (Aufblitzen bei Impulssteuerung des Magnetventils).

Beim Erlöschen der roten LED ⚠️ (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt.

An dieser Stelle müssen Sie das Magnetventil manuell zurückstellen, um die normale Gasversorgung wieder herzustellen.

1. Siehe "Technische Eigenschaften - Ansprechschwelle"

18 - DEUTSCH

Für den Benutzer

4. Störungen

4.1 Magnetventil nicht angeschlossen

Bei Blinken der gelben LED ⚠️ und Aufleuchten der grünen LED ⏻ so ist an Klemmen 6 und 7 weder das Magnetventil noch der Lastwiderstand angeschlossen.

4.2 Defekt

Bei einem Defekt des Sensors im Melder bleibt die gelbe LED △ fest erleuchtet. Wenden Sie sich in diesem Fall an Ihren Installateur.

5. Regelmäßige Überprüfungen

VIMAR empfiehlt Ihnen, den Betrieb des Melders anhand der im Lieferumfang enthaltenen Dose "Testgas VIMAR" folgendermaßen zu überprüfen:

• Halten Sie die Dose "Testgas VIMAR" senkrecht mit dem Ventil nach oben und der Düse auf der Öffnung des Melders, betätigen Sie dann die für eine Dosis geeichte Düse zur Ausgabe des Testgases.
• Kurz darauf gibt der Melder Alarm durch Auslösen des Summers und Aufleuchten der roten LED ⚠️ und steuert das Schließen des Magnetventils mit einem alle 15 s wiederholten Impulssignal an Klemmen 6 und 7 sowie die Umschaltung des Ausgangsrelaiskontakts (Klemmen 3-4-5).

Beim Erlöschen der roten LED (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt.

Stellen Sie nach erfolgreichem Abschluss des Funktionstests die Gasversorgung durch die manuelle Rückstellung des Magnetventils wieder her. Hiervon abweichende Prüfmethoden (Feuerzeug, andere Gassorten) können den Sensor beschädigen bzw. zu falschen Anzeigen führen.

6. Verhalten bei Gasaustritt

ACHTUNG! Bewahren Sie im Alarmfall Ihre Nerven und:

• Stellen Sie sämtlichen offenen Flammen und Gasgeräte ab.
• Schließen Sie den Hahn des Gaszählers oder der GPL-Flasche
• Schalten Sie kein Licht und sonstige elektrische Verbraucher oder Geräte ein bzw. aus (dies gilt auch für die Gasmelder)
• Öffnen Sie Türen und Fenster für eine bessere Lüftung des Raums
• Benutzen Sie kein Telefon im Gebäude, wo die Anwesenheit von Gas vermutet wird

Ermitteln Sie beim Einstellen des Alarms unbedingt die Ursache und leiten Sie die entsprechenden Maßnahmen ein.

Bei anhaltendem Alarm und nicht erkennbarer bzw. abstellbarer Ursache des Gasaustritts verlassen Sie das Gebäude und verständigen im Freien den Notdienst des Gasversorgungsunternehmens.

7. Hinweise

• Öffnen Sie das Gerät auf keinen Fall: Es besteht die Gefahr von Stromschlägen oder Störungen
• Reinigen Sie das Gerät nur mit einem feuchten Tuch. Halten Sie die Lüftungsgitter stets sauber und von Verstopfungen frei
• Bringen Sie das Gerät nicht mit folgenden Stoffen in Berührung:
• Sprays
• Feuerzeuggas
• Lösemitteldämpfen
• Parfüm-, Chlor-, Ammoniakdämpfen
• Klebstoff-, Lack- oder Silikondämpfen
• von den Vorgaben abweichenden Gasen
• direkten Gardämpfen
• USW.
• Zur Wahrnehmung der Anwesenheit von Gas im Raum enthalten Flüssig- und Erdgas einen Geruchsstoff. Sie können diesen Geruch möglich vor dem Ansprechen des Warnmelders wahrnehmen, der jedenfalls auf einen weit unter der Gasexplosionsgrenze liegenden Wert geeicht ist.

VIMAR

ESPAÑOL - 1

¡ATENCIÓN!

Der Sensor hat eine Nutzdauer von 5 Jahren ab der Installation; er kann von qualifiziertem Personal nur ein Mal ersetzt werden, wodurch sich die Lebenszeit des Melders auf 10 Jahre verlängert.

Lesen Sie bitte vor dem Austausch das Etikett auf dem Gasmelder und vergewissern Sie sich, dass der Sensor noch NIE ersetzt wurde, andernfalls ist der gesamte Apparat auszutauschen.

Den Sensor gemäß Anleitungen auswechseln (Seite 24).

¡ATENCIÓN!
