MANUALE UTENTE SW12 MARMITEK

PRECAUZIONI DI SICUREZZA

• Sui cavi dell'impianto elettrico passa una corrente di tensione pari a 230V. Non collegare mai il modulo in presenza di tensione sulla rete. Prima di avviare l'installazione, spegnere l'interruttore principale.
• Questo prodotto è destinato all'utilizzo professionale. L'installazione va eseguita da un tecnico abilitato.
• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Un sistema automatizzato, oltre ad essere una fonte di comodità, può rappresentare anche una fonte di pericolo. Infatti, altre persone possono rimanere sorprese, o abiti posti sopra una fonte di calore elettrica possono prendere fuoco. Non farsi cogliere alla sprovvista e prendere misure adeguate per prevenire ogni possibile pericolo.

INDICE

COME FUNZIONA MARMITEK X-10? 35

INDIRIZZI 36

PORTATA DEI SEGNALI 36

INTRODUZIONE 38

1. INSTALLAZIONE 38
2. PROGRAMMAZIONE 39
3. IMPOSTAZIONI DI FABBRICA 40
4. COMANDO MANUALE 40
5. COMANDO X-10 DI MARMITEK 40
6. DOMANDE FREQUENTI 41
7. DATI TECHNICI 42

COME FUNZIONA MARMITEK X-10?

I componenti del programma Marmitek X-10 comunicano tra loro attraverso la rete d'illuminazione esistente (tramite segnali Marmitek X-10). Il programma è costituito da tre tipi di componenti:

1. Moduli: elementi che ricevono i segnali Marmitek X-10 e commutano o smorzano il carico collegato.

2. Controller: elementi che inviano i segnali Marmitek X-10 e controllano i Moduli.

3. Sender: componenti senza fili, per esempio telecomandi. I segnali di questi sono ricevuti da un controller con la funzione di Transceiver (IRRF 7243, TM13 o CM15Pro). I segnali sono inviati sulla rete d'illuminazione dal Transceiver.

INDIRIZZI

È possibile impostare fino ad un massimo di 256 indirizzi diversi. A loro volta essi sono suddivisi nel cosiddetto codice casa (da A a P) e codice unità (da 1 a 16). Il codice casa può anche essere impostato sui controller, in modo che controller e moduli vengano a far parte dello stesso sistema. L'indirizzo potrà essere impostato tramite le apposite rotelline per il codice o premendo dei tasti, secondo il tipo di modulo.

Il sistema Marmitek X-10 comprende dei comandi standard per la gestione contemporanea di tutte le unità con lo stesso codice casa (ad es. tutte le luci accese, tutte le luci spente ecc.).

PORTATA DEI SEGNALI

Portata dei segnali Marmitek X-10 lungo la rete d'illuminazione e suo incremento.

Il Sistema Marmitek X-10 si basa sulla comunicazione attraverso la rete d'illuminazione esistente. La portata dei segnali lungo la rete è fortemente dipendente dalla situazione locale. Un valore medio e auspicabile di portata si ottiene in realtà con una lunghezza di cavo di 80 metri.

In caso di problemi di portata dei segnali Marmitek X-10, rivestono importanza i seguenti fattori:

1. Qualora si utilizzino in casa più fasi, può essere indispensabile accoppiarle, per la qualità dei segnali Marmitek X-10. L'accoppiamento può essere realizzato con l'ausilio di Filtri Accoppiatori di Fase FD10 ed è necessario nel caso in cui le prese a muro e i punti d'illuminazione siano effettivamente divisi in più fasi (la presenza di più gruppi non costituisce alcun problema per il segnale Marmitek X-10). Per edifici di maggiori dimensioni, si consiglia l'impiego di un ripetitore attivo a 3 fasi, al posto di Filtri Accoppiatori di Fase.

2. I segnali Marmitek X-10 possono essere smorzati da apparecchiature e da sistemi d'illuminazione collegati alla rete d'illuminazione. In normali impianti domestici, quest'effetto è generalmente d'entità trascurabile (il Sistema Marmitek X-10 fa uso, tra l'altro, di un sistema attivo di rinforzo, atto ad eliminare quest'effetto). Si può verificare, tuttavia, che un apparecchio di casa interferisca con i segnali. Qualora si avvertano occasionali problemi nella corretta trasmissione dei segnali, è possibile individuare l'apparecchio responsabile del disturbo in modo relativamente semplice, vale a dire staccando le spine dell'apparecchio che si sospetta responsabile dalla presa di corrente e testando di nuovo il sistema. Nel caso in cui, staccando, per esempio, la spina del monitor del proprio PC, scompaia il problema di

portata insufficiente, si potrà risolvere il problema attaccando al monitor del PC un Filtro Plug-in FM10. Questo Filtro Plug-in impedisce all'apparecchio in questione di continuare a smorzare i segnali.

Le apparecchiature che, a tal riguardo, vale la pena controllare:

Monitor di PC

PC provvisti d'alimentazione relativamente pesante

Vecchi televisori

Fotocopiatrici

Anche un ambiente della casa con estesa illuminazione al neon può causare disturbo.

Lampade a scarica con apparecchio elettronico d'accensione preliminare

1. Alcuni (vecchi) apparecchi sono in grado di inviare segnali di disturbo sulla rete, dai quali si origina un disturbo di comunicazione del sistema Marmitek X-10. Si tratta d'apparecchiature che causano disturbi su una frequenza di 120 kHz. Questa frequenza di 120 kHz è utilizzata dal Sistema Marmitek X-10 come frequenza di trasmissione, per l'invio di informazioni digitali lungo la rete d'illuminazione. Gli apparecchi che inviano questo tipo di segnali possono essere provvisti di un Filtro Plug-in FM10. Grazie a questo filtro, i segnali di disturbo non potranno più raggiungere la rete.

2. Per via dell'assetto del segnale, altre fonti (di disturbo) non sono mai in grado di attivare o disattivare i moduli del Sistema Marmitek X-10. Il segnale può tuttavia essere smorzato da altri elementi, per esempio babyphon che devono essere sempre commutati su 'TALK'. La presenza di questo tipo di segnali può impedire il passaggio indisturbato del segnale Marmitek X-10.

3. La rete d'illuminazione di un'abitazione non termina alla porta d'ingresso. Tutto ciò che è collegato, all'esterno (e nelle adiacenze) della propria abitazione, all'impianto d'illuminazione interno può esercitare un influsso sui segnali Marmitek X-10. Soprattutto nel caso di abitazioni confinanti, per esempio, con il salone di uno stabilimento che ospita macchinari pesanti, è utile aggiungere alle fasi in ingresso dei Filtri Accoppianti di Fase FD10. Questi filtri realizzano quello che si può definire un blocco di tutti i segnali indirizzati all'interno o all'esterno dell'abitazione, pur facendo in modo che si realizzi un perfetto 'adattamento d'impedenza' della rete d'illuminazione dell'abitazione. Collocando queste unità, si adegua la propria abitazione alle esigenze di un Sistema Marmitek X-10. Le unità collocate accoppiano anche le fasi (si rimanda al punto 1 precedente).

ISTRUZIONI DI INSTALLAZIONE MODULO AD INCASSO PER PROTEZIONI SOLARI SW12 DI MARMITEK

INTRODUZIONE

Questo modulo vi mette in grado di comandare la protezione solare sia in modo manuale tramite un interruttore a due pulsanti con posizione neutra collegato al modulo, sia a distanza tramite comandi seriali X10 di Marmitek inviati sulla rete elettrica tramite un apposito dispositivo di controllo. In caso di un comando seriale non è solo possibile muovere la protezione solare completamente su o giù, ma anche in tutte le posizioni intermedie.

I parametri di finestra come il formato della finestra e la posizione attuale sono, insieme all'indirizzo dell'unità, introdotti dall'utente tramite l'unità Modo di Installazione. Questi dati sono salvati nella memoria permanente e restano salvati, perfino in caso di un black-out.

1. INSTALLAZIONE

Togliere la tensione all'impianto e disattivare l'interruttore principale!

Importante: max. 230V - 50Hz - 3A per canale.

L'installazione dell'SW12 richiede neutro e fase presso il punto di installazione.

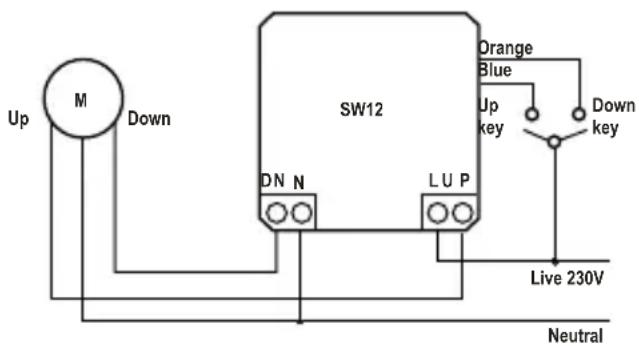

Up M Down SW12 DN N L UP Orange Blue Up key Down key Live 230V Neutral

- Togliere l'interruttore eventualmente esistente dalla scatola ad incasso.

• Staccare il cablaggio dall'interruttore.

- Collegare il filo di fase al punto di collegamento L (3, fase) dell'SW12 ed all'interruttore, come descritto nella figura.

- Collegare il filo di neutro al punto di collegamento N (2, neutro) dell'SW12 ed al neutro del motore.

- Collegare il punto di collegamento DN (1) dell'SW12 al punto di collegamento Motore Giù del motore, ed il punto di comando UP (4) al punto di collegamento Motore Su del motore.

- Collegare il filo blu (5) che fuoriesce dall'SW12 al pulsante SU dell'interruttore, ed il filo arancione (6) dell'SW12 al pulsante GIÙ dell'interruttore.

- Alloggiare l'SW12 nella scatola ad incasso e fissare l'interruttore a muro sulla scatola ad incasso.

- Reinserire la tensione ed attivare l'interruttore principale.

SW12 DN N L UP 1 2 3 4 Orange Blue 5 6

2. PROGRAMMAZIONE

Prima della messa in servizio del modulo, si deve introdurre l'altezza della finestra. Serve al modulo di sapere quanto tempo ci vuole per passare da completamente aperto a completamente chiuso. Deve anche sapere la posizione attuale della protezione solare - se è completamente su o giù o se si trova in una posizione intermedia. Si deve mettere il modulo nel modo di Installazione per introdurre questi dati e l'indirizzo X-10.

Passare al modo di programmazione:

Premere il tasto SU. La protezione solare si muove in su finché raggiungerà il punto terminale superiore. Continuare a premere il tasto ed il modulo passerà al modo di programmazione 5 secondi dopo aver raggiunto la posizione di apertura completa. Arrivato a tal punto comunica all'utente che è attivo il modo di programmazione, spostando giù per 1 secondo la protezione solare prima di ritornare alla posizione completamente aperta. Ora si può lasciare il pulsante.

In questo momento il modulo pensa che sia raggiunto il punto terminale superiore, ma fisicamente non deve essere così. Può darsi che la protezione solare stessa sia solo parzialmente su, visto che il meccanismo e l'elettronica non sono ancora stati calibrati. In tal caso si deve continuare a premere il tasto SU finché la protezione solare raggiungerà veramente il punto terminale superiore. Ora il meccanismo della protezione solare e l'elettronica sono stati calibrati e si può lasciare il tasto.

Programmazione del formato di finestra:

Premere il tasto GIÙ per far abbassare la protezione solare. Lasciare il tasto quando è stato raggiunto il punto terminale inferiore. Premere brevemente il tasto per far abbassare la protezione solare e premerlo di nuovo per fermarla in fondo. Un metodo alternativo è mantener premuto il tasto finché la protezione solare sarà completamente giù e poi lasciarlo. Ora il modulo ha registrato il tempo richiesta per passare da completamente su a completamente giù e l'ha salvato come formato di finestra. Inoltre la posizione attuale è stata impostata come completamente giù. Quindi è importante non premere più il tasto SU finché sarà nel modo di programmazione.

Impostazione dell'indirizzo X-10 Marmitek:

Prima di lasciare il modo di programmazione, si deve impostare l'indirizzo del modulo. Per questo si deve soltanto inviare due volte il comando X-10 di Marmitek 'ADDRESS ON' 'ADDRESS OFF' sul vostro Codice di Casa (tramite un qualsiasi dispositivo di controllo X-10 di Marmitek - cioè: TM13 + telecomando RF). Non mischiate i comandi 'ON' e 'OFF'. Ambedue i comandi devono essere esattamente uguali per essere accettati.

Disattivazione del modo di programmazione:

Premere il tasto GIÙ. Prima la protezione solare si alzerà per 2 secondi, poi ritornerà alla posizione Completamente Giù indicando così che si è uscito dal modo di programmazione. Anche quando non è stato premuto nessun tasto per 1 minuto il modulo ritornerà al modo RUN (marcia).

3. IMPOSTAZIONI DI FABBRICA

Quando il modulo lascia la fabbrica, il formato di finestra è impostato a Massimo (2 minuti e 8 secondi) e la posizione della protezione solare a Completamente Su. In tal modo è molto facile passare al modo di programmazione. Si avvierà direttamente il time-out di 5 secondi nel momento in cui si preme il tasto SU. Nel caso che il formato di finestra e la posizione della protezione solare siano sconosciuti, il primo tentativo di andare al modo di programmazione sembra confondente. È che l'utente non so quanto tempo ci vorrà per andare alla posizione Completamente Su, prima di avviare il conto dei 5 secondi di ritardo per andare al modo di programmazione.

Per facilitarlo è possibile ripristinare il modulo direttamente alle impostazioni di fabbrica tramite i passi seguenti:

• Togliere la tensione al modulo ed aspettare 10 secondi.
• Reinserire la tensione ed inviare due volte entro 1 minuto 'P16' 'PON'. Si può anche usare 'P16' 'POFF'.
• Ora il modulo ritornerà alle impostazioni di fabbrica descritte qui sopra ed imposta l'indirizzo del modulo a P16, senza andare al modo di programmazione.

Di conseguenza è facile andare al modo di programmazione premendo il tasto SU per circa 5 secondi. Poi si devono introdurre le impostazioni desiderate.

4. COMANDO MANUALE

Si può avviare il comando manuale premendo gli appositi tasti dell'interruttore a pulsante collegati ai fili arancione e blu del modulo. Il filo blu è stato collegato al tasto SU e quello arancione al tasto GIÙ.

Ci sono 2 maniere per comandare la protezione solare:

• Mantener premuto il tasto finché la protezione solare raggiunge la posizione desiderata.
• Premere brevemente il tasto per muovere la protezione solare nella direzione desiderata.
  Poi premere di nuovo brevemente per fermare nella posizione desiderata.

È anche possibile chiudere o aprire completamente la protezione solare tramite un breve tocco con cui si fa muovere la protezione solare nella direzione desiderata. Ora la protezione solare si muove alla posizione Completamente Aperta o Completamente Chiusa (come determinato elettronicamente tramite il conto interno). Dopo 6 secondi di tempo di azionamento extra, il relè di comando sarà disattivato automaticamente. Questo tempo di azionamento extra garantisce che la protezione solare raggiungerà completamente il punto terminale prima che il modulo disattiverà il relè di comando.

5. COMANDO X-10 DI MARMITEK

Il modulo reagisce ai comandi X-10 inviati sulla rete elettrica nel formato 'Standard' e 'Extended' (esteso).

Il modulo reagisce ai comandi X-10 'Standard' 'Address On', 'Address Off', BRIGHT e DIM. 'ON' apre completamente la protezione solare e 'OFF' la chiude completamente. Si aggiunge un idoneo tempo di azionamento extra, a seconda del formato di finestra, al tempo di

funzionamento per garantire che i punti terminali saranno raggiunti prima che il modulo disattiverà il suo proprio relè.

BRIGHT e DIM possono essere usati per posizionare la protezione solare in ogni posizione desiderata. L'azione è identica a quello che succede quando i tasti SU e GIÙ sono premuti.

Bright è equivalente a SU e DIM è equivalente a GIÙ.

Il modulo reagisce anche ai messaggi estesi di codice 1 X-10 del tipo = 0. L'uso di questi comandi mette il modulo a distanza in grado di posizionare la protezione solare in ogni posizione desiderata tramite un apposito dispositivo di controllo. In tal modo è garantita l'automazione completa della protezione solare nella vostra casa, appartamento o ufficio. I comandi estesi possono essere inviati all'SW12 utilizzando per esempio un'interfaccia PC CM15PRO.

6. DOMANDE FREQUENTI

Perché alcuni moduli si accendono o si spengono spontaneamente?

È possibile che il Sistema Marmitek X-10 installato sia influenzato da un altro Sistema X-10 presente nelle vicinanze. Dal momento che i segnali Marmitek X-10 sono inviati lungo la rete d'illuminazione, è possibile che essi facciano ingresso nell'edificio, o che ne escano. Questo problema può essere risolto selezionando un altro Codice Domestico (A .. P). Si possono anche collocare dei Filtri Accoppiatori di Fase FD10, per bloccare segnali in ingresso e in uscita.

I miei moduli non reagiscono al mio controller.

Assicurarsi che tutti i componenti utilizzati siano impostati sullo stesso Codice Casa (codice in lettere A..P).

I miei moduli non reagiscono al telecomando o al sensore.

In caso di utilizzo di telecomandi o di sensori, occorre far uso di un modulo Transceiver TM13, o della centralina di un Sistema di Allarme Marmitek X-10. Questi elementi commutano i segnali dei telecomandi e dei sensori, in base al protocollo della rete d'illuminazione Marmitek X-10. Anche nel caso di più di un telecomando o di un sensore, basta avere un transceiver centralina.

Posso aumentare la portata del mio telecomando usando più di un Transceiver?

Sì. È possibile utilizzare più di un Transceiver TM13 all'interno di un'abitazione, nel caso in cui i telecomandi non siano adeguati alle funzioni desiderate. I TM13 sono provvisti della cosiddetta "collision detection", ideata per evitare che i segnali siano disturbati, quando entrambe le unità TM13 inviano nello stesso momento dei segnali, lungo la rete d'illuminazione. Per non rallentare senza necessità il proprio Sistema Marmitek X-10 e per evitare effetti simili a urti e strattoni in caso di smorzamento, è indispensabile collocare le unità TM13, nell'abitazione, il più lontano possibile l'una dall'altra.

Posso comandare l'SW12 anche tramite il software Active Home Pro?

Sì, si può selezionare l'SW12 sotto Appliances (Applicazioni). Quando si sceglie una percentuale, è anche possibile aprire parzialmente l'SW12. Però, la percentuale può deviare un po` dalla realtà. (Il modulo dispone di sole 25 posizioni, quindi il cambiamento è sempre un multiplo di 4%).

Cosa devo fare in più quando voglio sostituire l'interruttore attuale da un SW12?

L'SW12 può sostituire un interruttore generale, ma l'interruttore generale stesso deve essere sostituito da un interruttore a due pulsanti con posizione neutra.

L'SW12 reagisce anche ai comandi 'All lights on' e 'All units off'?

No. L'SW12 non reagisce a questi comandi.

Gli avvolgibili non si aprono completamente quando aziono l'interruttore.

Calibrare di nuovo l'altezza della vostra finestra.

Quale è il massimo tempo da programmare nell'SW12?

Il massimo tempo da programmare è 127 secondi.

Avete domande che non sono state risposte qui sopra? Visitare www.marmitek.com.

7. DATI TECNICI

Tensione di alimentazione: 230V ±10%, 50 Hz

Consumo di energia: < 1W

Potenza: 700W/230V per motori

Sensibilità a segnali della rete elettrica: 50mV p-pk @ 120 KHz. Per segnali >50mV è applicato AGC

Codici tasti X-10: On, Off, DIM+, DIM-, Extended

Punti di collegamento: Morsetti avvitabili per L, N, SU (relè), GIÙ (relè)

Fili per i tasti SU (blu) e GIÙ (arancione)

Interruttore: Interruttore a pulsante a due contatti NO

Scatola ad incasso: Minimo 40mm, preferenza: 50mm

Temperatura ambiente: 0-40 °C

Dimensioni: 46x46x17mm
