BEDIENUNGSANLEITUNG SW12 MARMITEK

GEBRAUCHSANLEITUNG 11

GUIDE UTILISATEUR 19

MODO DE EMPLEO 27

MANUALE D'ISTRUZIONE 35

• Auf der Verdrahtung Ihrer elektrischen Anlage steht lebensgefährliche 230V Netzspannung. Schließen Sie das Modul niemals unter Spannung an. Schalten Sie den Hauptschalter aus, bevor Sie mit der Installation beginnen.
• Dieses Produkt ist für den professionellen Gebrauch vorgesehen. Installation muss durch einen anerkannten Installateur erfolgen.
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hängt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

INHALTSANGABE

WIE FUNKTIONIERT MARMITEK X-10? 11

ADRESSIERUNG 12

REICHWEITE VON SIGNALLEN 12

INTRODUCTION 14

1. INSTALLATION 14
2. PROGRAMMIEREN 15
3. STANDARDEINSTELLUNG 16
4. MANUELLE KONTROLLE 16
5. MARMITEK X-10 POWERLINE KONTROLLE 16
6. HÄUFIG GESTELLTE FRAGEN 17
7. TECHNISCHE DATEN 18

WIE FUNKTIONIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 Sortiment kommunizieren mit einander über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: Diese empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung. Modulbeispiele sind die Lampen- und Gerätemodule. Diese sind in den Modellen Einbau, Mikro, Din-Rail und Steckanschluss erhältlich.

2. Empfänger: Diese senden die Marmitek X-10 Signale und steuern somit die Module.

3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder CM15Pro) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind aufgegliedert in einen so genannten HausCode (A bis einschl. P) und einen UnitCode (1 bis einschl. 16). Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum selben System gehören werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hängt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B. sämtliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALLEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrössern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. Ein guter Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Dieses Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschlüsse tatsächlich über mehrere Phasen verteilt sind (mehrere Gruppen sind kein Problem für die Marmitek X-10 Signale). Für größere Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verstärkers statt eines Koppelfilters.

2. Marmitek X-10 Signale können durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Verstärker um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in Ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann können Sie ein solches Gerät relativ einfach aufspüren, indem Sie die Stecker der verdächtigen Geräte aus

der Steckdose ziehen und erneut einen Test durchführen. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zu ziehen, dann können Sie das Problem lösen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Dieser Steckerfilter sorgt dafür, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit vielen Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich dabei um Geräte, die auf einer Frequenz von 120 kHz stören. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, können mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.

2. Durch den Aufbau der Signale können andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommt.

3. Das Lichtnetz Ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Nähe) Ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn Ihre Wohnung an eine Fabrikhalle mit schweren Maschinen grenzt ist es nützlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade für alle Signale, die in Ihre Wohnung wollen oder diese verlassen wollen, sorgen jedoch auch für eine perfekte 'Impedanzanpassung' des Lichtnetzes Ihrer Wohnung. Sie bereiten Ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

INSTALLATIONS-ANWEISUNGEN FÜR EIN SW12 X-10 JALOUSIEN-MODUL

INTRODUCTION

Diese Einheit ermöglicht eine motorisierte Jalousie, über einen angeschlossenen Druckschalter, oder über X-10 Powerline Steuerbefehlen von einem geeigneten X-10 Controller zu schalten. Die Fenster-Parameter, wie Fenster-Größe und gegenwärtige Position, werden zusammen mit der X-10 Adresse der Einheit in einem permanenten Speicher des Modul abgelegt, die Daten bleiben auch nach einem Spannungsabfall erhalten.

Schaltet Sie die entsprechende Netzsicherung und Hauptlasttrennschalter aus! Wichtig: 230V \~ 50 Hz - 3 A max. pro Kanal.

Um den SW12 einzusetzen, werden der Neutralleiter und die Phase am Installationspunkt benötigt.

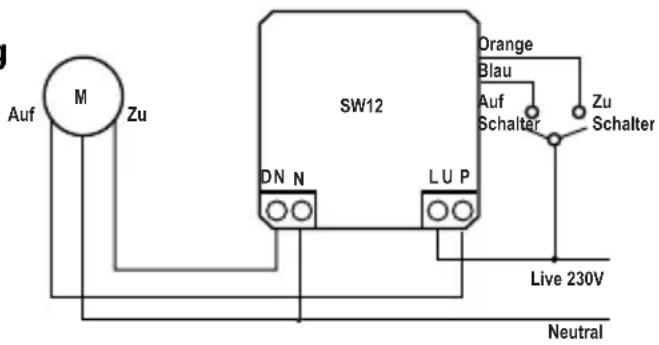

Auf M Zu SW12 DN N LU P Orange Blau Auf Schalter Zu Schalter Live 230V Neutral

• Nehmen Sie den Schalter aus der Unterputzdose.
  • Trennen Sie alle Leitungen vom Schalter
• Schließen Sie die Leitung der Phase an der L Klemme des SW12 und am Druck-Schalter, wie in der Zeichnung beschrieben an.
• Schließen Sie die Neutral Leitung an der N Klemme des SW12 und an der N Klemme des Motors an.
• Verbinden Sie die DN Klemme des SW12, mit der Klemme ZU und die Klemme UP des SW12 mit der Klemme AUF am Motor.
• Setzten Sie das SW12 in UP Dose und installieren Sie wieder den Druckschalter.
• Schalten Sie die Netzsicherung und Hauptlasttrennschalter wieder ein.

- Verbinden Sie die blaue Leitung des SW12 mit dem Anschluss AUF am Drucktaster sowie die orange Leitung des SW12 mit dem Anschluss ZU am Drucktaster.

SW12 DN N L UP 1 2 3 4 Orange Blau 5 6

2. PROGRAMMIEREN

Bevor das SW12 Modul benutzt werden kann, muss es auf die Fensterhöhe (Laufzeit) programmiert werden. Das heißt das Modul muss wissen wie lange die Laufzeit zwischen komplett offen und komplett geschlossen ist. Es müssen alle Positionen der Jalousien im Modul gesetzt werden. Um diese Daten in das Modul sowie auch in die X-10-Geräte Adresse einzugeben muss die Einheit in den Programmierstand gesetzt werden.

Installations- Modus:

Drücken Sie den „Auf“ Taster, die Jalousie bewegt sich nach oben bis diese den obere Endpunkt (des SW12) erreicht. Drücken Sie weitere 5 Sekunden den Taster und das Modul schaltet jetzt in den Installations-Modus. Um dem Anwender den Programmierstand anzuzeigen läuft der Motor 1 Sekunde in Richtung Zu bis dieser dann wieder auf die Position komplett AUF. Sie können jetzt den Schalter los lassen. Das Modul (SW12) nimmt nun an, dass es sich beim oberen Endpunkt befindet, es kann aber sein das die Jalousie sich nicht in der mechanischen Endposition befindet. Sie können die Jalousie manuell mir Hilfe des AUF Schalters in die mechanisch Endposition (Endschalter) fahren.

Die Fenstergröße (Laufzeit) einzugeben:

Es gibt zwei Möglichkeiten den unteren Endpunkt zu setzten. Drücken Sie den ZU Schalter und die Jalousie fährt hinunter und lassen Sie den Schalter wieder los wenn diese den unteren Endpunkt erreicht hat oder geben Sie einen kurzen Tastendruck, um die Jalousie zu starten, und einen anderen kurzen Tastendruck wenn diese den unteren Endpunkt erreicht hat. Bis zu diesem Punkt hat die Einheit (SW12) die Zeit gemessen die benötigt wurde um von komplett offen bis komplett geschlossen zu fahren und speichert dieses als Fenstergröße ab. Es wird auch die gegenwärtige Position als komplett geschlossen abgespeichert. Es ist wichtig das Sie nicht mehr den Auf Taster betätigen, solange sich der SW12 noch im Programmierstand befindet.

Die X-10-Adresse eingeben:

Senden Sie X-10-Nachricht 'ADDRESS-ON' oder 'ADDRESS-OFF' zweimal auf den gewählten Haus-Code (dazu benötigen Sie einen Marmitek X-10-Controller TM13 / CM15Pro + RF-Fernsteuerung). Vertauschen Sei nicht 'ON und OFF.

Arbeits- Modus:

Drücken Sie den ZU Taster. Die Jalousie wird für 2 Sekunden aufwärts fahren bevor sie wieder auf die Position komplett geschlossen fährt um so Anzuzeigen dass der Programmierstand verlassen wurde.

Die Einheit geht auch in den Arbeits- Modus zurück wenn keiner der Taster AUF / ZU länger als eine Minute gedrückt wird.

3. STANDARDEINSTELLUNG

Die Werkseinstellungen des Moduls sind auf die max. Laufzeit (2 Min. und 8 Sek.) und die Position der Jalousien ist auf komplett AUF gesetzt.

• Trennen Sie das SW12 von der Spannung für etwa 10 Sekunden. z.B. Durch Ausschalten des Lastschalters
• Schalten Sie die Spannung wieder ein und senden Sie innerhalb von 1 Minute zweimal 'P16' PON 'oder 'P16' POFF" über einen X-10 Controller.
• Der SW12 hat jetzt wieder die Standardeinstellungen mit der Geräteadresse P16.

Sie können einfach mit dem Auf Schalter (länger als 5 Sek. drücken) in den Programmierstand gelangen, um Einstellungen vorzunehmen.

4. MANUELLE KONTROLLE

Manuelle Kontrolle kann erreicht werden, indem man einen geeigneten Taster an die Leitungen des SW12 anschließt. Der Blaue Draht am AUF Taster und der Orange Draht am ZU Taster.

Sie können die Jalousie auf 2 unterschiedlichen Arten kontrollieren:

Drücken und haltet Sie den Taster gedrückt, bis die Jalousie die gewünschte Position erreicht.

Drücken Sie Kurz den Taster die Jalousie läuft in die gewünschte Richtung, drücken Sie den Taster erneut um an der gewünschten Position stehen zubleiben.

Sie können auch die Jalousie mit einem kurzen Tastendruck in die Richtung komplett offen oder komplett geschlossen steuern. Die Jalousie wird dann in die Position komplett offen oder komplett geschlossen fahren (begrenzt durch die gespeicherten Endpositionen) Um sicherzustellen das die Jalousie die Endpositionen auch wirklich erreicht werden automatisch 6 Sekunden hinzugefügt, bis das Relais abschaltet.

5. MARMITEK X-10 POWERLINE KONTROLLE

Der SW12 kann auf „Standard“ oder „Erweiterte“ X-10 Powerline-Befehle reagieren.

„Standard“ Befehle sind 'An Adressieren', 'Adressiert Aus', BRIGHT und DIM.

'ON' fährt die Jalousie komplett auf und 'OFF' schließt diese komplett. Eine automatische berechnete Korrekturzeit wird ja nach Fenstergröße hinzugefügt, um sicherzustellen, dass die Endpositionen erreicht werden.

BRIGHT und DIM können benutzt werden, um die Jalousie zu einer Position zu setzen. Die Aktion ist identisch mit dem, was auftritt, wenn Sie die AUF und ZU Taster benutzen. Bright entspricht der AUF Funktion und DIM entspricht der ZU Funktion.

Der SW12 reagiert auch auf 'Erweiterte' X-10-Nachrichten Code1 von Typ = 0. Diese Befehle ermöglicht der Einheit, die Jalousie zu einer gewünschten Position zu fahren und voll Automatisch zusteuern. Erweiterte Codenachrichten können z.B. von einem CM15Pro an den SW12 gesendet werden.

6. HÄUFIG GESTELLTE FRAGEN

Wie kommt es, dass einige Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme können gelöst werden, indem Sie einen anderen HausCode wählen (A bis P). Auch können FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf meinen Sender.

Sorgen Sie dafür, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P).

Meine Module reagieren nicht auf Fernbedienung oder Sensor.

Bei Verwendung von Fernbedienungen oder Sensoren müssen Sie ein TM13 Transceivermodul oder die Zentrale eine Marmitek X-10 Alarmanlage benutzen. Diese setzen die Signale der Fernbedienungen oder Sensoren in das Marmitek X-10 Lichtnetzprotokoll um. Auch bei mehreren Fernbedienungen und Sensoren wird nur ein zentraler Transceiver benötigt.

Kann ich die Reichweite meiner Fernbedienung durch den Einsatz von mehreren Transceivern vergrößern?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite Ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog. Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn beide TM13 Module gleichzeitig auf dem Lichtnetz senden. Um Ihr Marmitek X-10 System nicht unnötig zu verzögern und um Schwankungen beim Dimmen zu verhindern müssen Sie dafür sorgen, dass die TM13 Module so weit als möglich voneinander in der Wohnung plaziert wurden.

Kann ich den SW12 auch mit der Active Home Pro Software bedienen?

Ja, dazu können Sie den SW12 unter Appliances [Anwendungen] selektieren. Wenn Sie einen Prozentsatz wählen, können Sie den SW12 auch streckenweise öffnen. Der Prozentsatz kann jedoch ein wenig von der wirklichen Situation abweichen. (Das Modul hat über 25 Positionen, die Veränderung ist also immer ein Vielfaches von 4 %)

Was muss ich sonst noch machen, wenn ich meinen heutigen Schalter durch einen SW12 ersetzen will?

Der SW12 kann einen gewöhnlichen Schalter ersetzen, aber der gewöhnliche Schalter muss selbst auch durch einen zweipoligen Pulsschalter mit Nullstellung ersetzt werden.

Reagiert der SW 12 auf die Gruppenbefehle 'All lights on' und 'All Units OFF'?

Nein. Der SW12 reagiert nicht auf diese Befehle.

Wenn ich den Schalter bediene, öffnen sich die Rollläden nicht gänzlich.

Kalibrieren Sie die Fensterhöhe erneut.

Was ist die maximale Programmierzeit im SW12?

Die maximal einzustellende Zeit beträgt 127 Sekunden.

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

7. TECHNISCHE DATEN

Spannung: 230 V ±10 %, 50 Hz

Stromverbrauch: < 1W

Max. Belastung: 700W230V für Motoren

Empfindlichkeit der Powerline-Sig.: 50 μV @ 120-kHz, für Signale ist >50mV AGC angewandt X-10 Keycodes ON, OFF, DIM+, DIM-, Extended

Modul Anschlüsse: Anschlussklemmen für L, N, UP (Relais), DN (Relais)

Anschlussdrähte für AUF Taster (Blau) und ZU Taster (Orange)

Schalter augenblicklicher Schalter mit zwei normal offenen Kontakten

Einbau Anschlussdose minimal 40mm, vorzugsweise: 50mm

Temperaturbereich: 0-40°C

Abmessungen: 46x46x17mm

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt

werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen.

Ordnungsgemäßes Entsorgen und RecyceIn trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche

Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITE

6. VEEL GESTELDE VRAGEN

7. TECHNISCHE GEGEVENS

Voedingsspanning: 230V ±10%, 50 Hz

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes SW12 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
