MANUALE UTENTE Galaxsee 46114375 TASCO

Cavo di controllo flessibile

Leva di microregolazione asse polare

Tubo di messa a fuoco

Schermo di proiezione solare

Vite settaggio camera

Coperture antipolvere (togli- erle prima di operare)

Lenti obiettivo (non visibili)

Scala asse declinazione

Leva fermo asse polare

Vite regolazione gambe treppiedi

Scatola porta accessori

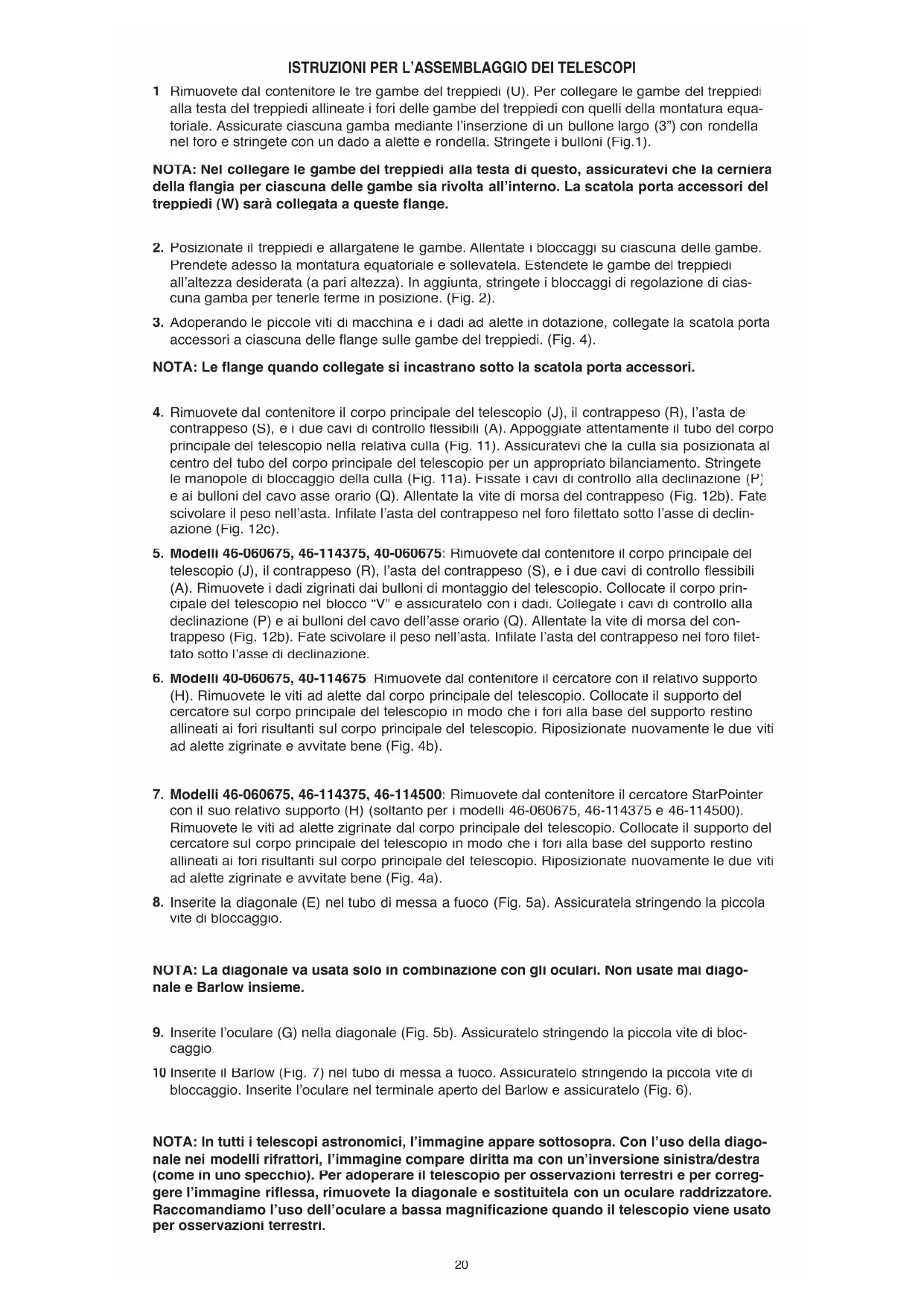

Rimuovete dal contenitore le tre gambe del treppiedi (U). Per collegare le gambe del treppiedi alla testa del treppiedi allineate i fori delle gambe del treppiedi con quelli della montatura equa- toriale. Assicurate ciascuna gamba mediante lʼinserzione di un bullone largo (3”) con rondella nel foro e stringete con un dado a alette e rondella. Stringete i bulloni (Fig.1). NOTA: Nel collegare le gambe del treppiedi alla testa di questo, assicuratevi che la cerniera della flangia per ciascuna delle gambe sia rivolta allʼinterno. La scatola porta accessori del treppiedi (W) sarà collegata a queste flange.

Posizionate il treppiedi e allargatene le gambe. Allentate i bloccaggi su ciascuna delle gambe. Prendete adesso la montatura equatoriale e sollevatela. Estendete le gambe del treppiedi allʼaltezza desiderata (a pari altezza). In aggiunta, stringete i bloccaggi di regolazione di cias- cuna gamba per tenerle ferme in posizione. (Fig. 2).

Adoperando le piccole viti di macchina e i dadi ad alette in dotazione, collegate la scatola porta accessori a ciascuna delle flange sulle gambe del treppiedi. (Fig. 4). NOTA: Le flange quando collegate si incastrano sotto la scatola porta accessori.

Rimuovete dal contenitore il corpo principale del telescopio (J), il contrappeso (R), lʼasta del contrappeso (S), e i due cavi di controllo flessibili (A). Appoggiate attentamente il tubo del corpo principale del telescopio nella relativa culla (Fig. 11). Assicuratevi che la culla sia posizionata al centro del tubo del corpo principale del telescopio per un appropriato bilanciamento. Stringete le manopole di bloccaggio della culla (Fig. 11a). Fissate i cavi di controllo alla declinazione (P) e ai bulloni del cavo asse orario (Q). Allentate la vite di morsa del contrappeso (Fig. 12b). Fate scivolare il peso nellʼasta. Infilate lʼasta del contrappeso nel foro filettato sotto lʼasse di declin- azione (Fig. 12c).

Modelli 46-060675, 46-114375, 40-060675: Rimuovete dal contenitore il corpo principale del telescopio (J), il contrappeso (R), lʼasta del contrappeso (S), e i due cavi di controllo flessibili (A). Rimuovete i dadi zigrinati dai bulloni di montaggio del telescopio. Collocate il corpo prin- cipale del telescopio nel blocco “V” e assicuratelo con i dadi. Collegate i cavi di controllo alla declinazione (P) e ai bulloni del cavo dellʼasse orario (Q). Allentate la vite di morsa del con- trappeso (Fig. 12b). Fate scivolare il peso nellʼasta. Infilate lʼasta del contrappeso nel foro filet- tato sotto lʼasse di declinazione.

Modelli 40-060675, 40-114675: Rimuovete dal contenitore il cercatore con il relativo supporto (H). Rimuovete le viti ad alette dal corpo principale del telescopio. Collocate il supporto del cercatore sul corpo principale del telescopio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescopio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4b).

Modelli 46-060675, 46-114375, 46-114500: Rimuovete dal contenitore il cercatore StarPointer con il suo relativo supporto (H) (soltanto per i modelli 46-060675, 46-114375 e 46-114500). Rimuovete le viti ad alette zigrinate dal corpo principale del telescopio. Collocate il supporto del cercatore sul corpo principale del telescopio in modo che i fori alla base del supporto restino allineati ai fori risultanti sul corpo principale del telescopio. Riposizionate nuovamente le due viti ad alette zigrinate e avvitate bene (Fig. 4a).

Inserite la diagonale (E) nel tubo di messa a fuoco (Fig. 5a). Assicuratela stringendo la piccola vite di bloccaggio. NOTA: La diagonale va usata solo in combinazione con gli oculari. Non usate mai diago- nale e Barlow insieme.

Inserite lʼoculare (G) nella diagonale (Fig. 5b). Assicuratelo stringendo la piccola vite di bloc- caggio.

Inserite il Barlow (Fig. 7) nel tubo di messa a fuoco. Assicuratelo stringendo la piccola vite di bloccaggio. Inserite lʼoculare nel terminale aperto del Barlow e assicuratelo (Fig. 6). NOTA: In tutti i telescopi astronomici, lʼimmagine appare sottosopra. Con lʼuso della diago- nale nei modelli rifrattori, lʼimmagine compare diritta ma con unʼinversione sinistra/destra (come in uno specchio). Per adoperare il telescopio per osservazioni terrestri e per correg- gere lʼimmagine riflessa, rimuovete la diagonale e sostituitela con un oculare raddrizzatore. Raccomandiamo lʼuso dellʼoculare a bassa magnificazione quando il telescopio viene usato per osservazioni terrestri. 20Telescopi rifrattori possono essere usati per le osservazioni terrestri mediante lʼimpiego di un ocu- lare raddrizzatore. I telescopi riflettori vengono principalmente usati per fini astronomici. Il telescopio è adesso assemblato completamente ed è pronto per lʼuso. ATTENZIONE! Guardare il sole può causare danni gravi e permanenti alla vista. Non guar- date al sole con questo apparecchio e neppure ad occhio nudo.

BILANCIAMENTO DEL TELESCOPIO

Controlli precisi sono stati fatti alla montatura equatoriale del vostro telescopio per tenere questo ben saldo nellʼuso. Facendo osservazioni ad alta magnificazione, tenete presente che anche il soffio di una brezza leggera può mettere in forse la vostra capacità di osservare in dettaglio. Così per prepararvi per quanto possibile una difesa contro le limitazioni naturali, è importante compiere le necessarie operazioni di bilanciamento del telescopio (Fig. 15 e 16).

Livellate il treppiedi regolandone le gambe.

Allentate la morsa dellʼasse polare e regolatela in modo tale che corrisponda alla vostra latitu- dine di osservazione. Se non conoscete la vostra latitudine, consultate una carta o un atlante. Serrate nuovamente la vite di morsa.

Allentate la vite di morsa della declinazione e ruotate il telescopio intorno allʼasse di declinazi- one in modo tale che il “90

” sulla scala di declinazione resti allineato con il puntatore fisso. Serrate nuovamente la vite di morsa.

Allentate la morsa dellʼasse orario, ruotate lo scopio finché lʼasta del contrappeso si trovi in posizione orizzontale. Non serrate le viti di morsa.

Se il telescopio è bilanciato, resterà nella posizione prescelta.

Se invece è sbilanciato, allentate la vite ad alette del contrappeso e fate scivolare il peso lungo lʼasta finché il telescopio non resti nella posizione voluta. Serrate allora le viti del contrappeso e dellʼasse orario.

Il cercatore è un piccolo telescopio di bassa potenza ma con un ampio campo di visuale, mon- tato lungo il telescopio principale e adoperato per cercare il bersaglio e puntare verso questo il telescopio principale. Ma prima di poter usare il cercatore è necessario allinearlo al telescopio. Si tratta di un procedimento veramente semplice una volta che lo conoscete e che vi avete fatto un poʼ di pratica.

Installate lʼoculare a più bassa potenza (20mm) nel tubo dellʼoculare. Scegliete un oggetto facil- mente riconoscibile e fermo, non più vicino della distanza di mille yarde. Quanto più lʼoggetto si presenterà alto sullʼorizzonte, tanto più facile risulterà il posizionamento del telescopio. Puntate il vostro telescopio verso lʼoggetto fino a quando la immagine di questo si trovi al centro dellʼoculare. Bloccate tutte le manopole sulla montatura equatoriale in modo tale che il telesco- pio non possa muoversi.

Guardate ora nel cercatore. Se lʼoggetto con il quale vi siete allineato nel telescopio non è visibile, allentate la vite di regolazione e muovete il cercatore finché non lo inquadrate. Una volta raggiunto, stringete le viti di regolazione tenendo sempre lʼoggetto al centro dello scopio. Noterete che lʼimmagine tenderà a spostarsi verso la vite che state serrando (Fig. 8).

Regolate le viti per centrare lʼoggetto sul mirino a croce del cercatore. Ricontrollate il telescopio per essere certo che si trovi ancora fermo sul bersaglio. Se si è mosso, riallineatelo e regolate il cercatore. Se non si è mosso, è tutto a posto. Il cercatore è ora operativo. USO DELLO STARPOINTER (PUNTATORE STELLARE)

Lo StarPointer rappresenta il modo più facile e rapido di puntare col telescopio esattamente al punto scelto del cielo. Eʼ come disporre di un puntatore laser che potete irradiare direttamente nel cielo notturno. Lo StarPointer è un apparecchio a magnificazione zero che fa uso di una fin- estra a vetro trattato per sovraimporre lʼimmagine di un piccolo punto rosso nel cielo notturno. Come tutti i cercatori, lo StarPointer deve essere correttamente allineato con il telescopio prin- cipale prima di poter essere usato.

Per avviare lo StarPointer, ruotate il controllo variabile della luminosità nel senso orario finché non udite un “click”. Per aumentare il livello di luminosità del punto rosso, proseguite nella rotazione della manopola di controllo di circa 180

fino a che si fermi.

Identificate una stella brillante o un pianeta e centratela nellʼoculare a bassa potenza del telescopio principale. 21Se lo StarPointer è allineato correttamente, vedrete il punto del LED rosso sovrapporsi alla stel- la di guida. Se lo StarPointer non si trova in linea come dovuto, prendete nota di dove il punto rosso si trova rispetto alla stella di guida. Senza muovere il telescopio principale, girate i controlli di allineamento dellʼazimuth e dellʼaltitudine fino a quando il punto rosso si trovi totalmente sulla stella di guida. Se il punto del LED è più luminoso della stella di guida, può rendere difficoltosa lʼosservazione della stella stessa. Ruotate allora il controllo variabile della luminosità in senso antiorario, fino a quando il punto rosso abbia la stessa luminosità della stella di guida. Ciò renderà più agevole ottenere un allineamento accurato. Lo StarPointer adesso è pronto per lʼuso. Non dimenticate di spegnere lʼapparecchio dopo di aver localizzato un oggetto. Potrete così prolungare la vita della batteria e del LED.

Guardate nel cercatore StarPointer e ruotate il telescopio finché lʼoggetto compaia nel campo di visuale. Una volta inquadrato, stringete i bloccaggi dellʼazimuth e dellʼaltitudine.

Per centrare lʼoggetto con il punto rosso nello StarPointer, usate lʼanello di regolazione fine sullʼinsieme dellʼasta dellʼaltitudine a lento movimento.

Una volta inquadrato lʼoggetto sul telescopio, ruotate la manopola della messa a fuoco fino ad ottenere unʼimmagine nitida.

Per mettere a fuoco un oggetto che si trovi più vicino del vostro bersaglio normale, ruotate la manopola della messa a fuoco in direzione dellʼoculare (in modo tale che il tubo della messa a fuoco si sposti dalla parte anteriore del telescopio). Per oggetti più distanti invece, ruotate la manopola della messa a fuoco nella direzione opposta.

Per ottenere una messa a fuoco veramente netta, non guardate mai attraverso le finestre di vetro o ad oggetti che producano onde di calore, come ad esempio parcheggi asfaltati. ORIENTAMENTO IMMAGINI

Nelle osservazioni con diagonale, lʼimmagine apparirà diritta ma invertita da sinistra a destra.

Osservando diritto avanti, con lʼoculare inserito direttamente nel telescopio, lʼimmagine apparrà invertita. E così apparirà invertita anche nel cercatore. MAGNIFICAZIONE La magnificazione (o potenza) del telescopio varia in dipendenza della lunghezza focale dellʼoculare usato e della lunghezza focale del telescopio. Per calcolare la magnificazione, adoperate la formula seguente, in cui FL = lunghezza focale: Magnificazione= FL (telescopio) in mm FL (oculare) in mm OSSERVAZIONE SOLARE ATTENZIONE! Guardare il sole può causare danni gravi e permanenti alla vista. Non guardate al sole con questo apparecchio e neppure ad occhio nudo. Non lasciate mai il telescopio non sorvegliato, durante il giorno; un bambino potrebbe guardare il sole con lʼapparecchio, ricevendo così un danno permanente alla vista. PREPARAZIONE DEL TELESCOPIO PER LA PROIEZIONE DEL SOLE SU UNO SCHERMO ATTENZIONE! Coprire le lenti dellʼobiettivo di modo che nessuno possa guardarci dentro.

Inserire lʼasta dello schermo di proiezione lasciandola scivolare attraverso lʼapertura del sup- porto del cercatore con il terminale della rondella dellʼasta verso lʼobiettivo. (La rondella agisce da stop, impedendo allʼinsieme dello schermo solare di scivolare completamente attraverso il supporto del cercatore.)

Se la diagonale è installata, è necessario rimuoverla. Non potrà essere usata per lʼosservazione del sole.

Scegliete lʼoculare a più bassa potenza (quello con la più alta designazione numerica in mil- limetri) ed inseritelo, senza la diagonale, nel tubo di messa a fuoco.

Scegliete la lastra nera dallʼassemblaggio della proiezione solare. Fatela scivolare sullʼasta, posizionatela vicino allʼoculare in modo tale che il foro sia centrato con le lenti dellʼoculare e bloccatela nella posizione. La lastra fa ombra allo schermo bianco di proiezione che sarà messo in posizione in una fase successiva. Il telescopio è ora pronto per le osservazioni solari.

OSSERVAZIONE DEL SOLE

Puntate il telescopio nella direzione generale del sole senza guardare con esso o con il cerca- tore. Sarete aiutati nel puntamento osservando lʼombra del telescopio sul suolo.

Tenete la lastra bianca pochi pollici dietro allʼoculare del cercatore e muovete delicatamente il telescopio fino a quando non vedrete il sole proiettarsi sulla lastra bianca. Vedrete una “immag- ine” del cielo con il sole da qualche parte nella “immagine” stessa. Muovete il telescopio, usando i cavi di controllo flessibili sino a che il sole non venga centrato in questa immagine proiettata del cielo.

Successivamente, fate scivolare la lastra bianca in posizione sullʼasta dellʼassemblaggio di proiezione solare. Posizionatela direttamente in linea con lʼoculare del telescopio e fermatela nella posizione.

Usate i cavi di controllo flessibili per apportare le piccole correzioni che si presentino necessa- rie per centrare lʼimmagine del sole sullo schermo bianco.

Mettete a fuoco lʼimmagine del sole sullo schermo bianco usando la manopola di messa a fuoco.

Lʼimmagine proiettata mostrerà macchie solari, la struttura a “grano di riso” del disco solare e che il sole è più luminoso al centro del disco che ai margini. FILTRO LUNARE

114mm (4.5”) Lunghezza focale:

SR4mm (Alta Potenza)

SR4mm (Alta Potenza) Barlow:

Oculare raddrizzatore:

N/A Massima magnificazione:

Diagonale a specchio,

114mm (4.5”) Lunghezza focale:

H25mm (Bassa Potenza)

H12.5mm (Media Potenza)

H12.5mm (Media Potenza)

SR4mm (Alta Potenza)

SR4mm (Alta Potenza) Barlow:

Oculare raddrizzatore:

N/A Massima magnificazione:

Diagonale a specchio,

40-114675 SR4mm Potenza lenti occhio:

225X H12.5mm Potenza lenti occhio: N/A

72X H25mm Potenza lenti occhio:

N/A K10mm Potenza lenti occhio:

N/A K25mm Potenza lenti occhio:

N/A H20mm Potenza lenti occhio:

45XUn filtro lunare vi è stato fornito in dotazione per eliminare lʼabbagliamento e aumentare il con- trasto nellʼosservazione della luna. Per fissarlo allʼoculare del telescopio, avvitate il filtro sul termi- nale filettato dellʼoculare. ANWEISUNGEN ZUM ZUSAMMENBAU DES TELESKOPS.
