MANUALE UTENTE TV EasyFlex Slim XL Goobay

1 Istruzioni per la sicurezza 45
1.1 Note Generali 45
1.2 Gruppi utente 46

1.3 Livelli d'avviso 46

2 Descrizione e Funzione 47

2.1 Scopo della segna 47
2.2 Strumenti necessari 48

3 Scopo d'utilizzo 49

3.1 Limitazioni d'uso 49

4 Installazione 49

4.1 Preparazione 49
4.2 Installazione su parete 50
4.3 Installazione dello schermo piatto 51

4.3.1 Schermi piatti con fondo piatto 51
4.3.2 Schermi piatti con fondo curvo 52
4.4 Fissare e assicurare dello schermo piatto 52

5 Allineare il monitor a schermo piatto 53
6 Garanzia e responsabilità 54
7 Manutenzione, Cura, conservazione e trasporto 54
8 Risoluzione dei problemi 55
9 Specifiche 55
10 Informazioni sullo standard VESA 56
11 Istruzioni sullo smaltimento 56

1 Istruzioni per la sicurezza

1.1 Note Generali

• Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
  Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
  Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
• Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
• Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.

Pericolo di morte per soffocamento

I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.

Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenir usi inappropriati.

Pericolo di lesions da incespicamento e caduta

I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere se stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.

Pericolo di lesioni da taglio

I bambini possono tagliarsi con I materiali di imballaggio.

Proteggere materiali di imballaggio per prevenire usi inappropriati.

Pericolo di lesions provocate da condizioni ambientali inappropriate

Le condizioni estreme possono provocare lesioni alle persone.

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericolo di lesions da parti mobili del prodotto

Le parti mobili possono schiacciare o spremere arti del prodotto.

Non tenere membra durante l'uso tra le parti di taglio.

Durante I'uso rispetto alla mobilita del prodotto.

Questo più essere di allontanarsi alla parete o sopra movimento laterale.

Pericoli dovuti ad interventi autonomi ed uso improprio

Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.

Non modificare o alterare né il prodotto né gli accessori!

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie, cui po causare la perdita di qualità o danni materiali.

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Le condizioni ambientali non corrette possono danneggiare le cose.

Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, casi come le vibrazioni e la pressione meccanica.

Lasciare spazio sufficiente intorno al prodotto ed all'interoistema per garantire un'adeguata ventilazione e la mobilità.

Il materiale d'installazione fornito in dotazione è adatto solo per l'installazione su pietra massiccia o pareti di cemento.

Per altri tipi di pareti usare kit d'installazione appropriati.

Verificare la stabilità del sistema periodicamente dopo l'installazione.

1.2 Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.

Fasi di lavoro Gruppo di utenti
Installazione, rimozi- one, cura, immagaz- zinamento, trasporto, smaltimento	I consumatori e gli utenti con conoscenze meccaniche di base possono eseguire quello lavoro. >> Impedire ai bambini ed alle persona con disabilità mentali e motorie di utilizzare il prodotto!
Manutenzione, ripa-razione	Solo personale specializzato >> Sono necessari speciali misure di sicurezza, cono scenze e strumenti!

Tab. 32: Gruppi utente

1.3 Livelli d'avviso

PERICOLO

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.

AVVISO

Avvisi relativi a pericoli che possono tradursi in lesions gravi o morte in caso di inosservanza.

ATTENZIONE

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

Avvisi relativi a pericoli che possono tradursi in anni materiali in caso di inosservanza.

2 Descrizione e Funzione

Il kit per installatione a parete serve per installare lo su pareti stabili e verticali. Il design compatto e sottile supporta l'installazione individuale ed in economia di spazio. Il supporto a parete è praticamente invisibile. É inclinabile ma non ruotabile.

2.1 Scopo della segna

Parte Figura		Scor-ciatoia	Nume-ro
Installazione su parete
Supporto per parete 63494
oppure		A	1
Supporto per parete 63495
Viti per parete 6.3x55		W-A	63494:ogni4
Tassello per cemento		W-B	63495:ogni6
Distanziatore D6		W-C
Montaggio a pannello piatto
Staffa di collegamento63494 sinistra
oppure		B	1
Staffa di collegamento63495 sinistra

Staffa di collegamento 63494 giusto
oppure		C 1
Staffa di collegamento 63495 giusto
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondella		M-F 4
Distanziatore TV		M-G 8
Distanziatore TV		M-H 4

Tab. 33: Scopo della segna

2.2 Strumenti necessari

Strumento Figura
Tester di linea
Livella a balla
Matita
Cacciavite a stella
Trapano
Trapano per cemento 8 x 60mm
Seconda persona

Tab. 34: Strumenti necessari

3 Scopo d'utilizzo

Questo prodotto è realizazzo per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici". Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni". La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimentoanche al capitolo „Garanzia e responsabilità".

3.1 Limitazioni d'uso

Utilizzare solo in ambienti asciutti.

4 Installazione

4.1 Preparazione

Controllo della completeness e dell'integrità

Controllare il contentuto della confezione e confrontarlo con i Contenu-ti della confezione per quanto riguarda la completeness e l'integrità.

Garantire la compatibilità

Livelli d'avviso Nota di sicurezza		Rilancio / Vietata
NOTIFICA	Rischio di danni materiali causati da combinazioni inappropriate di prodotti
	>> Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nelle'intervallo specificato.

Tab. 35: Garantire la compatibilità

4.2 Installazione su parete

Livelli d'avviso Nota di sicurezza	Rilancio / Vietata
ATTENZIONE	Rischio di lesioni provocate da condizioni ambientali inappropriate
	>> Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l'installazione.
	>> Prestareattenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
	>> Non installare il prodotto in luoghi esosti alla luce diretta del sole o artificiale. Quito contribuisce all'affaticamento della vista.
NOTIFICA	Pericolo di danni materiali provocati da condizioni ambientali inappropriate
	>> Lasciare spazio sufficiente intorno al prodotto ed all'interoSYSTEMA per garantire un'adeguata ventilazione e la mobilità.

Tab. 36: Installazione su parele

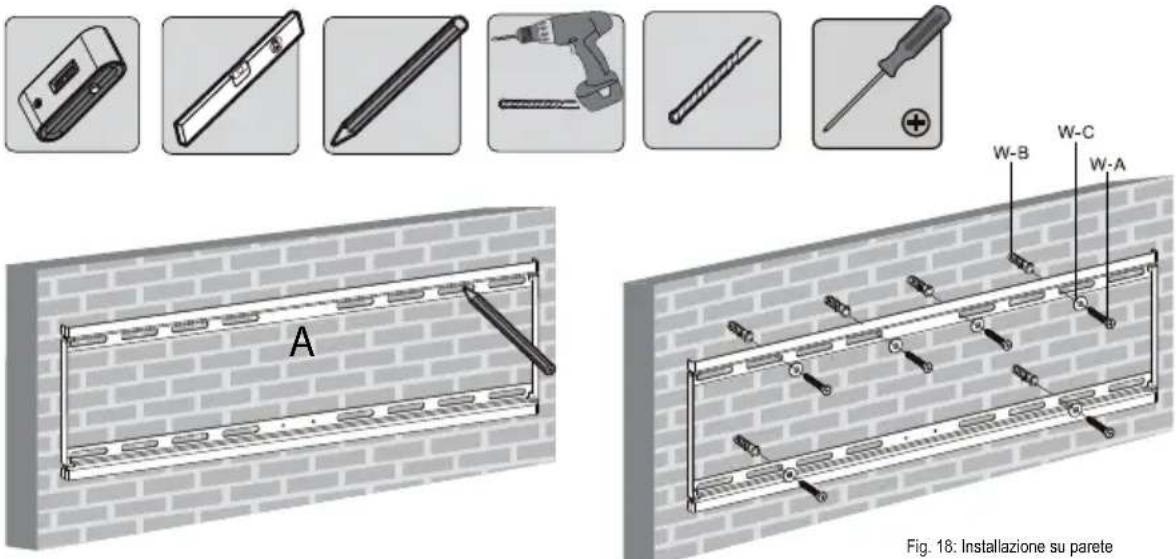

1. Prima di perforare la parete, prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
2. Utilizzare una livella a bolla per segnare i punti dove forare la parete.
3. Praticare i fori profondi 60mm con un trapano da cemento e punta da 10mm.
4. Inserire un tassello (W-B) in agli foro.
5. Fissare gli attacchi a parete (A) utilizzando le viti (W-A) e le rondelle (W-C).

4.3 Installazione dello schermo piatto

Livelli d'avviso Nota di sicurezza		Rilancio /Vietata
ATTENZIONE	Pericolo di lesioni da incespicamento e caduta
	>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
NOTIFICA	Rischio di danni materiali a causa di procedure inappropriate
	>> Utilizzato solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
	>> Non collocare MAI lo schermo sulla parte anteriore durante l'installazione!
	>> Non danneggiare lo schermo piatto con viti troppo lunghe.

Tab. 37: Installazione dello schermo piatto

4.3.1 Schermi piatti con fondo piatto

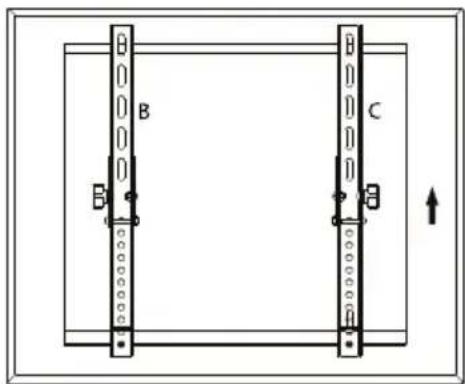

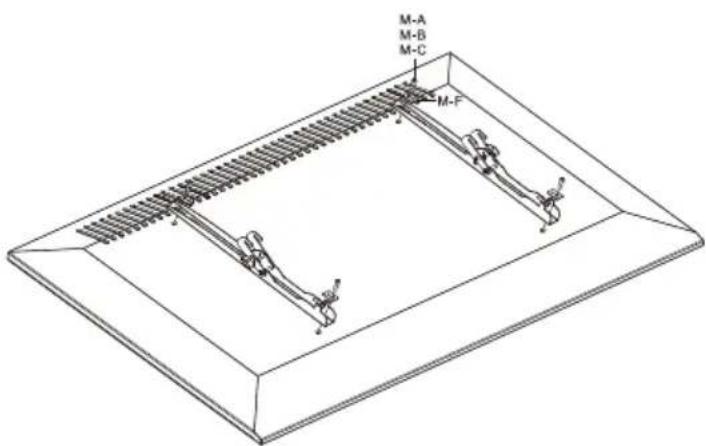

Fig. 19: Schemi piatti con fondo piatto

1. Appogiare lo schermo piatto in verticale su una superficie morbida e di grande dimensioni, oppure ad un muro, e proteggerlo da graffiti e ribaltamento.

2. Installare gli staffe di collegamento (B) e (C) su entrambi i lati con le rondelle (M-F) e le viti di montaggio, facendo corrispondere lo schermo piatto alla parte superiore ed inferiore, come molto.

Assicurarsi che gli fessura siano piatte sulla parte superiore dello schermo.

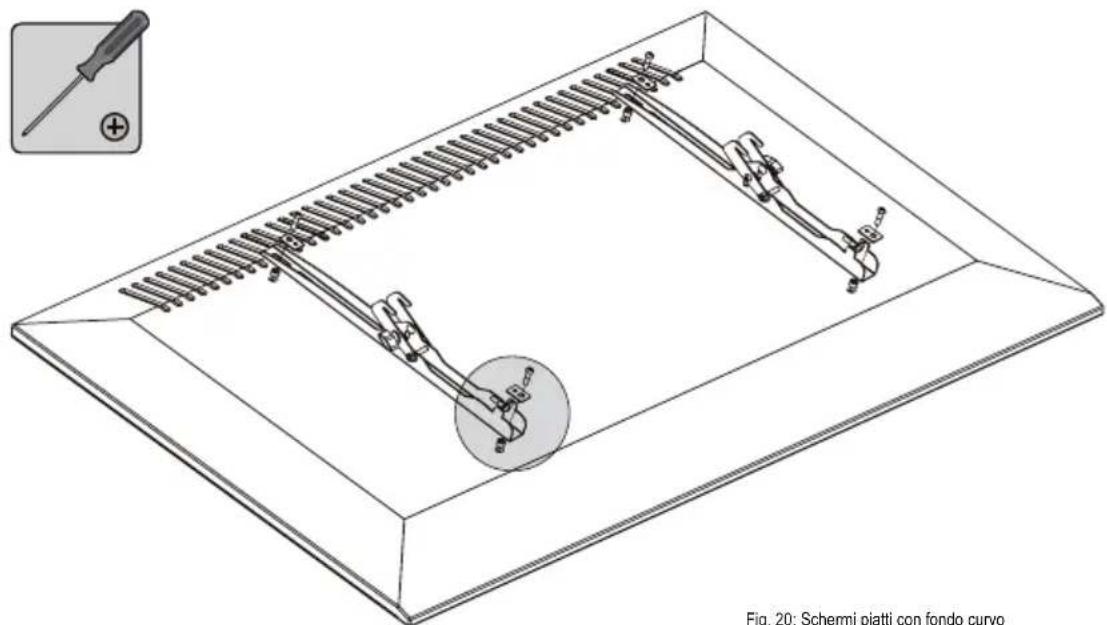

4.3.2 Schermi piatti con fondo curvo

1. Fatta eccezione per la fase di lavoro che segue, procedere come indicato al capitolo 4.3.1.

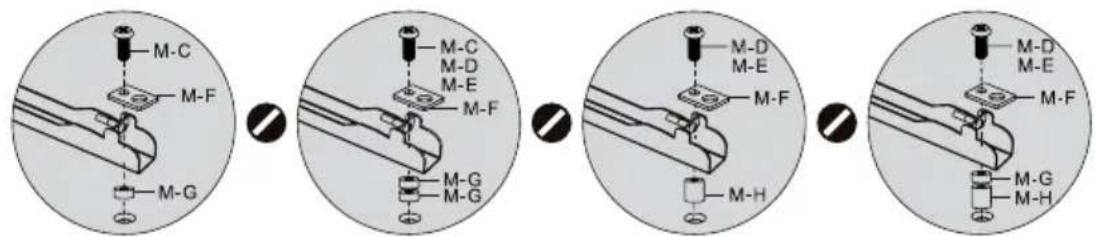

2. Installare i distanziatori TV (M-G) e/o (M-H) tra la staffe di collegamento (B) / (C) e lo schermo piatto, come migliorato.

4.4 Fissare e assicurare dello schermo piatto

Livelli d'avviso Nota di sicurezza	Rilancio / Vietata
ATTENZIONE	Pericolo di lesioni da incespicamento e caduta
	>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
	>> Quando si lavora con pesi, protegere se stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

NOTIFICA

Lasciare spazio sufficiente intorno al prodotto ed all'interoistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 38: Fissare e assicurare dello schermo piatto

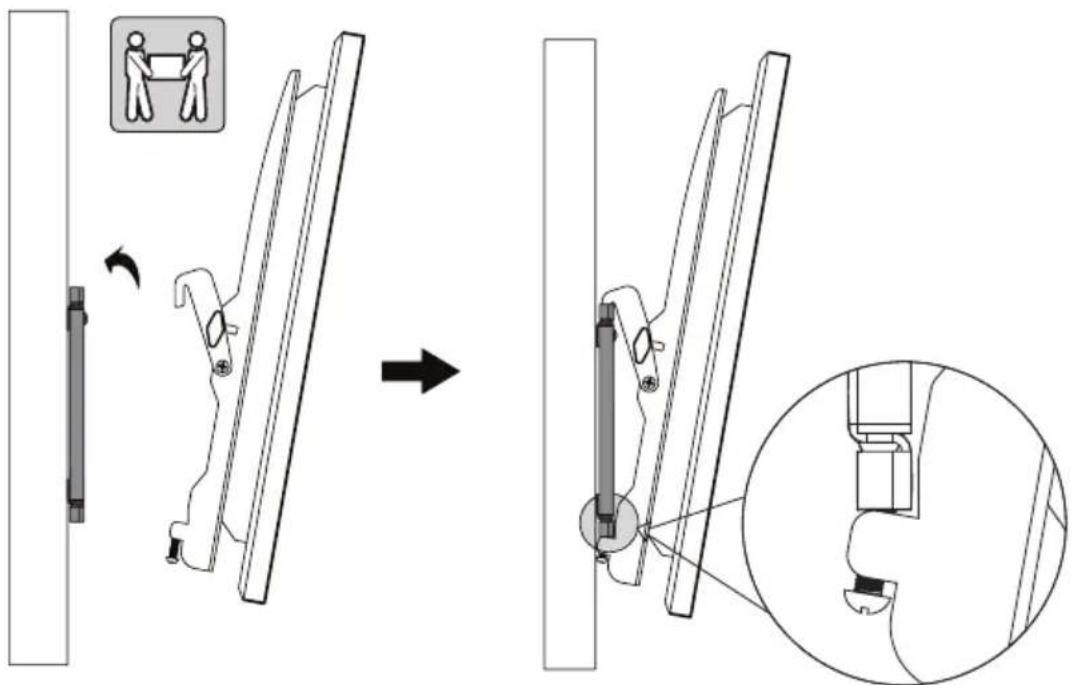

Fig. 21: Fissare e assicurare dello schermo piatto

1. Fissare lo schermo piatto preparato con gli staffe di collegamento (B) e (C) alsystema d'installazione a parete (A) con l'aiuto di una seconda persona.
2. Riparare ilsystema su entrambi i lati dalle viti inferiori.

Fine del installment. Procedure in ordine inverso rispetto sullo rimozione.

5 Allineare il monitor a schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

CAUTION

Pericolo di lesioni spostando parti del prodotto

Non tenere membra tra le parti di taglio durante l'uso.
Mente la mobilità del prodotto durante l'uso. Questo più allontanarsi alla pare te o verso diesso e ruotarlo lateralmente.

Tab. 39: Allineare il monitor a schermo piatto

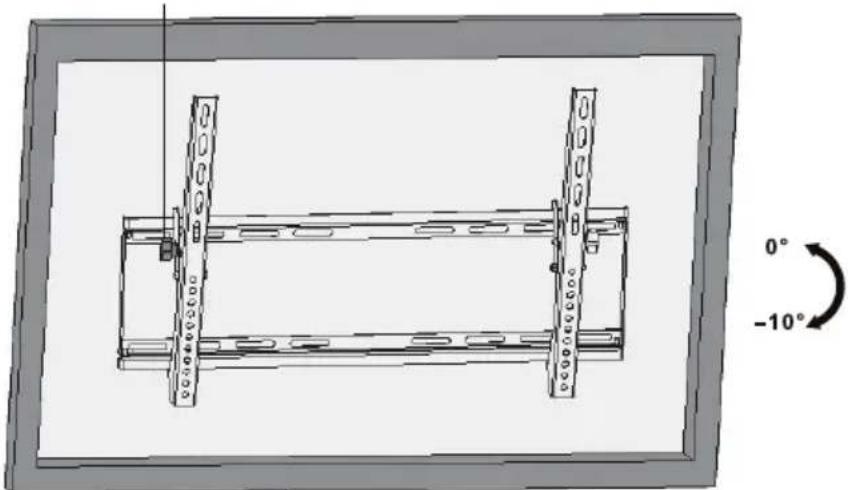

Fig. 22: Ajuster I'ecran plat

Allineare la parte piatta con le viti necessarie per verticale.

I cavi possono essere collegati più tardi a causa della mobilità di montaggio a parete TV.

6 Garanzia e responsabilità

Il produttore garantisce per 2 anni i dispositivi nuovi.
- Poiché il produttore non ha alcuna influenza sull'installazione, la garanzia si applica solo al prodotto stesso.
In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparere il guasto sulippo, oppure inviera il dispositivo al fabbricante. Forndo una descrizione dettagliata dei possibili guasti, non solo si amplifica il lavoro dei nostri tecnici, ma si può stare certi che i guasti - la cui occorrezza è rara - saranno sicuramente individui e riparati!
Il produttore non è responsabile per i dati alle persone o alle propietà provocati da INSTALLazione, uso o manutenzione inappropriata, o diversa delle istruzioni di questo manuale.
Non alterare o modificare il prodotto o loro accessori.
- Et vietato qualsiasi uso in modo diverso da quello descritto in questo. Manuale d'uso ed implica l'annullamento della garanzia e delle responsabilità.
- Ci riserviamo il diritto di apportare modifiche al dispositorio, all'imballaggio ed al Manuale d'uso.

7 Manutenzione, Cura, conservazione e trasporto

Il prodotto deve essere mantenegro solo da officine specializzate.
- Proteggere gli angoli da sporco e grasso regolarmente conolio leggero per machine.
- Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per

pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel disposizione.

• Assicurarsi che nessuna parte del corpo possa impigliarsi nel disposativo girevole quando le parti del disposativo sono in movimento!
• Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.
• Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; quello valeanche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.
• Tenere il prodotto lontano alla portata dei bambini ed immagazzinarlo in luoghi asciutti e ricerca polvere!
• I fori sono ancora visibili dopo ave rimosso il prodotto. Sulla superficie possono rinanere delle macchie dopo l'uso prolongato.
• Conservare l'imballo originale per trasportare il prodotto ed evitare danni.

8 Risoluzione dei problemi

Problema Soluzione
Come testare la qualità muro?	Moltissime abitatazioni sono regolate da vari standarde europei.
	>> Controllare lo spessore ed I materiali dietro l'intonaco/carta da parati.
	>> Rivolgersi ad uno specialista.
Quali fori devonoessere eseguiti?	>> Leggere il capitolo 4.2.
Il kit perl'installazione aparete è difficileda allineare.	>> Non è più regolabile dopo il blocco.
	>> Sganciare il systemà d'installazione a parete e riattacarlo nella posizione ottimale.
Altre datiande >> Rivolgersi al rivenditore.

Tab. 40: Risoluzione dei problemi

9 Specifiche

Dimensione Specificazione Unità
Dimensione TV	63494: 23-5563495: 37-70	“/Inch
VESA	63494: max. 400x20063495: max. 800x400	mm
Caricare max. 75 kg
Angolo diinclinazione	-10	°
Angolo di rotazione	+/-0°
Distanza alla parete	45 mm
Dimensioni	63494: 470 x 270 x 4563495: 864 x 440 x 45	mm
Carico	63494: 1.7063495: 2.70	kg

Tab. 41: Specifiche

10 Informazioni sullo standard VESA

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization - Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D 75 x 75 / 100 x 100 mm

MIS-E 200 x 100 / 200 x 100 mm

MIS-F 400 x 200 / 400 x 400 / 600 x 200 / 600 x 400 / 800 x 400 mm

Tab. 42: Informazioni sullo standard VESA

11 Istruzioni sullo smaltimento

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per quello scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

Vetro di scarto, plastica, scarti metallici, lastre in metallo e altri ancora.

Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO
