MANUALE UTENTE TC40 SWITEL

Telefonoperchiamatedemergenza

Emergency telephone

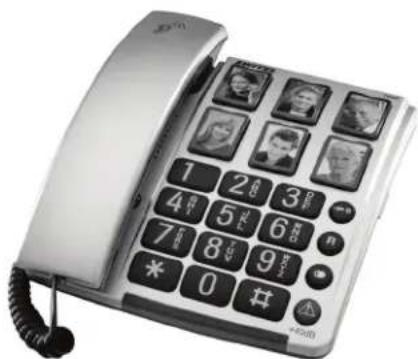

TC40

Bedienungsanleitung

Mode d'emploi

Istruzioni per l'uso

1 Indicazioni di sicurezza 28.
2 Mettere in funzione il Telefono 29. .
3 Elementi di lavoro 30.
4 Come funziona il mio Telefono? 31.
5 Compiere telefonate 32.
6 Impianti Telefonici interni / Servizi additionali 34.
7 Sezione diretta 35.
8 In presenza di problemi 36.
9 Consigli per la cura / Garanzia 37.
11 Indice alfabetico 38

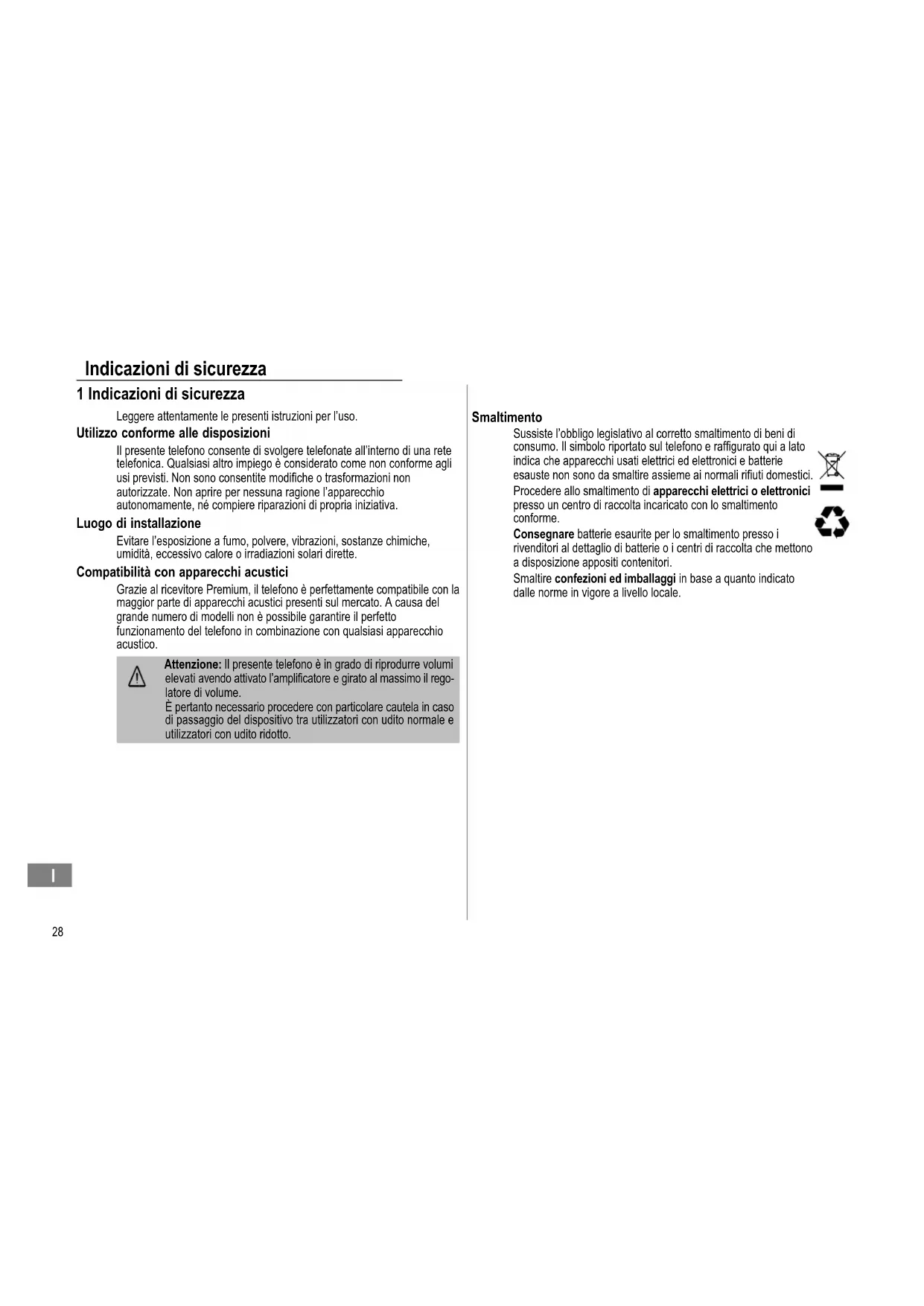

Indicazioni di sicurezza

1 Indicazioni di sicurezza

Leggere attentamente le presenti istruzioni per l'uso.

Utilizzo conforme alle disposizioni

Il presente Telefono consente di svolgere Telefonate all'interno da una rete Telefonica. Qualsiasi altri impiego è considerato come non conforme agli usi previsti. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione l'apparecchio autonomamente, né compiere riparazioni di propria iniziativa.

Luogo di installmente

Evitare l'esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità,ecessivo calore o irradiazioni solari dirette.

Compatibilità con appearecchi acustici

Grazie al ricevitore Premium, il Telefono è perfettamente compatible con la maggior parte di apparecchi acustici presenti sul mercato. A causa del grande numero di modelli non è possible garantire il perfetto funzionamento del Telefono in combinazione con qualsiassi apparecchio acustico.

Attenzione: Il presente Telefono è in grado di riproduire volumi elevati avendo attenuato l'amplificatore e girato al massimo il regolatore di volume.

Épertanto necessario procedere con particolare cautela in caso di passaggio del dispositivo tra utilizzatori con udito normale eutilizzatori con udito ridotto.

Smaltimento

Sussiste l'obligo legislativo al corretto smaltimento di beni di consumo. Il simbolo riportato sul Telefono e raffigurato qui a lato indica che apparecchi usati elettrici ed elettronici e batterie这样一 non sono da smaltire assieme ai normali rifuti domestici. Procedure allo smaltimento di apparecchi elettrici o elettronici presso un centro di raccolta incaricato con lo smaltimento conforme.

Consegnare batterie esaurite per lo smaltimento presso i rivenditori al dettaglio di batterie o i centri di raccolta che mettono a disposizione apposti contentori.

Smaltire confezioni ed imballaggi in base a quantoindicato delle norme in vigore a livello locale.

2 Mettere in funzione il Telefono

Indicazioni di sicurezza

Attenzione: Prima della messa in funzione, leggere attenta-mente leindicazioni di sicurezza riportale al capitolo 1.

Verificare il contento della confezione

La confezione contiene:

Contenuto	TC40
Telefon 1
Ricevitore Premium 1
Cavo a spirale per ricevitore 1
Cavo di collegamento Telefonico 1
Supporto per montaggio a parete 1
Istruzioni per l'uso 1

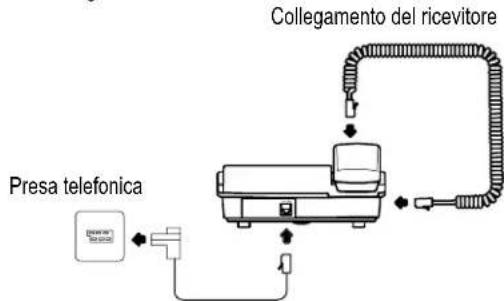

Collegare l'unita base

Procedere al collegamento del telefono seguito quanto raffigurato sul disegno. Utilizzare soltanto il cavto di collegamento Telefonico fornito in dotazione visto che l'apparecchio potrebbe non funzionare con un'alto cavto di collegamento Telefonico.

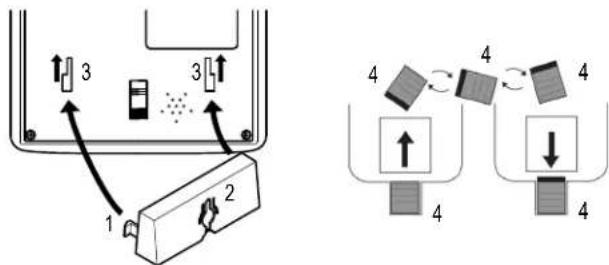

Montaggio a parete

Il Telefono si presta altresi per il montaggio a parete. Il fissaggio del Telefono richiede due viti.

Introduire nasetti di guida (1) del supporto per montaggio a parete (2) nelle scanalature (3) presenti sul retro del Telefono. Spingere il supporto per montaggio a parete (2) 10mm verso sopra facendolo scattare in posizione.

Avvertenza: è necessario sincerarsi che nel settore in cui è prevista la trapanatura dei fori non vi siano linee e condutture (cavi, tubi e cosi via).

Prevedere due fori con una distanza in rispetto dei dispositivi di aggancio e lasciare sporgere le viti di 5 mm dal muro. Introduire quindi il Telefono sui dispositivi di aggancio e spinge l'apparechio verso quello. Girare il dispositivo di aggancio ricevitore (4) sulla superficie di appoggio del ricevitore di 180^ in modo da potervi agganciare il ricevitore del Telefono.

Elementi di lavoro

3 Elementi di lavoro

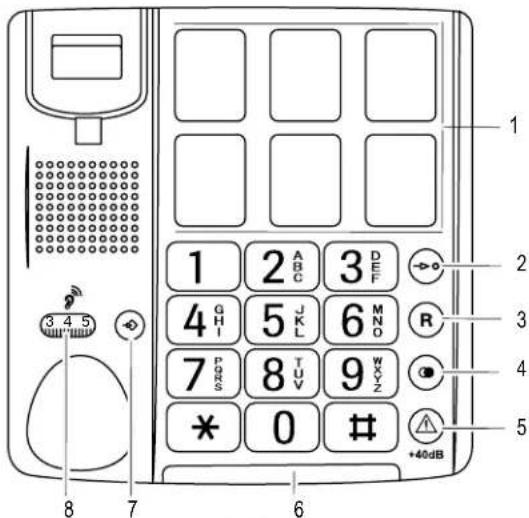

Telefono

1 Tasti di selezione diretta
2 Tasto di selezione abbreviata
3 Tasto R
4 Ripetizione di chiamata,
pausa di selezione
5 Aumento del volume del ricevitore a +40 dB
6 LED telefono squilla
7 Salvare numero
8 Regolatore del volume del ricevitore (nascosto除去 al ricevitore Premium)

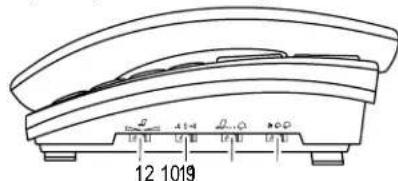

9 Cursore scorrevole "Volume suoneria"
10 Cursed score revole "Suoneria"
11 Cursed scorrevole "Volume transmissione" SLR
12 Cursore scorrevole "Suono"

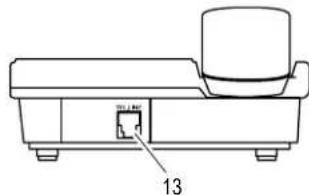

13 Presa per cavo di collegamento Telefonico

I tasti riportati nelle presenti istruzioni per l'uso sono raffigurati con un contorno uniforme. Con riserva di modifiche per tasti e symboli visualizzati sul display del telefono rispetto a tasti e symboli di display qui raffigurati.

Come funziona il mio Telefono?

4 Come funziona il mio Telefono?

Rappresentazioni e modi di scrittura

Inserire cife o lettere

Premere breveamente il tasto raffigurato

2x Premere brevamente 2 x il tasto

rafigurato

2 sec 串 Premere il tasto raffigurato per

2 secondi

Tenere Tenere premuto il tasto raffigurato
Rilasciare * Rilasciare il tasto raffigurato
Telefono squilla
Sganciare il ricevitore
Agganciare il ricevitore

Compiere Telefonate

5 Compiere Telefonate

Ricevere una chiamata

Ricevere una chiamata

Concludere una chiamata

Concludere una chiamata

Compiere telefonate

一 Sganciare il ricevitore

Inserire un numero di chiamata

(max. 32 cître)

Ripetizione di chiamata

Il Telefono memorizza l'ultimo numero di chiamata selezionato.

Comporre il numero di chiamata

selezionato per ultimo

Selezione diretta

I tasti di selezione diretta possono essere utilizzati per impostare una normale selezione diretta o come positioni di memoria per chiamate d'emergenza. É necessario aver memorizzato numero di chiamata molto.forma di numero di selezione diretta 17 pagina 35.

A Sganciare il ricevitore

M1 - M6 Premere il tastinge di selezione diretta

desiderato

Selezione abbreviata

E consentito memorizzare 10 numero Telefonici selezionabili in seguito premendo semplicamente due tasti (seLECTIONe abbreviata).

Programmare tasti di selezione abbreviata

Sganciare il ricevitore

Premiereltastomemoria

Inserire il numero di chiamata

(max. 16 litre) e confirmare

0 Inserire il numero relativo alla

posizione di memoria (qui ad es. per posizione di memoria 0)

Agganciare il ricevitore

Compiere chiamate tramite tasto di selezione abbreviata

Sganciare il ricevitore

Premere l tasto di selezione

abbreviata

0 Inserire il numero relativo alla

posizione di memoria (qui ad es. per
posizione di memoria 0)

Il numero di chiamata memorizzato è selezionato automaticamente.

Non è possibile cancellare i numero di chiamata memorizzati sui tasti di selezione abbreviata. Le vecchie voci sono inceve sovrascritte in sede di memorizzazione con nuovi numero di chiamata.

Aumento del volume del ricevitore a +40 dB

Premendo il tasto il volume del ricevitore è aumento passando a +40 dB.

+40dBAumentare il volume del ricevitore

Impostare il volume del ricevitore

Un regolatore consente di impostare il volume del ricevitore in caso di attivazione dell'amplificatore a +40 dB.

Impostare il volume mediente regolatore

Regolazione del suono

Per regolare il suono del ricevitore, adoperare il cursore scorrevole presente sulla destra dell'involucro.

Regolare il suono mediante
cursore scorrevole

La regolazione del suono funziona solo con amplificatore impostato a +40 dB.

Volume della suoneria

Per regolare il volume della suoneria, adoperare il cursore scorrevole presente sulla destra dell'involucro.

四

Regolare il volume mediante cursore scorrevole

Suoneria

Per modificare la suoneria, adoperare il cursore scorrevole presente sulla destra dell'involucro. Sono 3 le suonerie tra cui è possibile scegliere.

Modificare la suoneria tramite cursore scorrevole

Volume di trasmissione

Per aumentare o abbassare il volume di trasmissione, adoperare il cursore scorrevole presente sulla destra dell'involucro.

-40+4

Regolare il volume mediante cursore scorrevole

Impianti Telefonici interni / Servizi additionali

6 Impianti Telefonici interni / Servizi additionali

Tasto R in impianti Telefonici interni

Avendo collegato il Telefono ad un impianto Telefonico interno, il tasto R consente di accederà alla tutte le altre funzioni disponibili come per es.trasferimento di chiamata e funzione di richiamata automatica. Si prega di leggere le istruzioni per l'uso del proprio impianto Telefonico interno. Il rivenditore autorizzato è in grado diindicare se il Telefono acquistato funzionera除去 alcun problema nel proprio impianto Telefonico interno.

Pausa di selezione

In presenza di impianti Telefonici interni è necessario preselectionare un numero di accesso alla rete esterna per ottenere un segnale di linea libera prima di poter compliere una Telefonata. Alcuni impianti Telefonici interni di vecchia data richiedono un intervallo di tempo di molto superiore prima di trasmettere un segnale di libero. Per quosti impianti Telefonici interni è possible insereire una pausa di selezione dopo il numero di accesso alla linea esterna in modo da poter proseguire con la selezione del numerozza dover attendere il segnale di libero.

Inserire una pausa di selezione

Dopo aver selezionato il numero di accesso alla rete esterna, il Telefono attende ca. 3 secondi prima di procedere alla selezione del numero di chiamata vero e proprio.

Tasto R e servizi addizzionali

Il Telefono supporta servizi addizzionali messi a disposizione dal proprio gestore di rete Telefonica come ad es. le funzioni di chiamata in attesa, avviso di chiamata e chiamata a conferenza. Il tasto R consente di accedere a quosti servizi addizzionali. Rivolgersi al proprio gestore di rete Telefonica per ottenere l'abilitazione ai servizi addizzionali.

Impostare il tempo flash

Tramite interrupto a scorrimento presente nella parte inferiore del telefon e possible impostare il tempo flash desiderato. É possibile scegliere tra 100 ms e 300 ms.

7 Selezione diretta

Salvarei numero di selezione diretta

I tasti di selezione diretta possono essere utilizzati per impostare una normale selezione diretta o come posizioni di memoria per chiamate d'emergenza.

Sganciare il ricevitore

Avviare la memorizzazione

Inserire il numero di chiamata e

confermare (max. 16 cife)

M1 - M6 Premere il tasto di selezione diretta

desiderato

Voce esalvata

Sotto alle superfici trasparenti dei 6 tasti di selezione diretta è possibile inseire fotografie o simboli.

Nogo e consentito cancellare i numero di chiamata memorizzati sui tasti di selezione diretta. Le vecchie voci sono invece sovrascritte in sede di memorizzazione con nuovi numero di chiamata.

In caso di interruzione dell'alimentazione elettrica superiore a ca. 1 ora, la programmazione dei tasti di selezione diretta è cancellata!

Avviare la selezione diretta

Sganciare il ricevitore

M1 - M6 Premere il tasto di selezione diretta desiderato

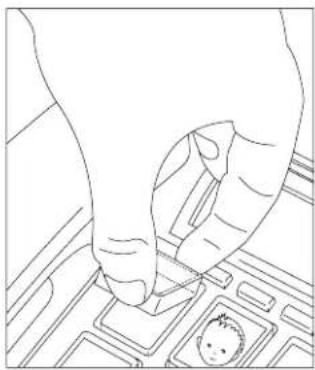

Rimuovere la copertura dei tasti di selezione diretta

Afferrare con pollice ed indice la copertura rimuovendola secondo quanto illustrato. Posizionare I'elemento desiderato sotto la copertura riappicandola quindi di nuovo sul tasto.

Figura simile

In presenza di problemi

8 In presenza di problemi

Linea diretta d'assistenza

In presenza di problemi con il Telefono, seguire leindicazioni riportate qui di seguito. In caso di problemi technici è possible rivolgersi alla notre hotline di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2,60/min). In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

Domande e risposte

Domande Risposte

Non è possibile condurre una chiamata Telefonica

-La linea Telefonica non é collegata correttamente oppure presenta un guasto. Utilizzare esclusivamente il cavo di collegamento Telefonico fornitio.

9 Consigli per la cura / Garanzia

Consigli per la cura

Pulire le superfici degli apparecchi con un panno morbido e antipelucchi.
-Nonutilizzare madietergenti o solventi.

Garanzia

Gli apparecchi SWITEL sono costruiti e collaudati in osservanza dei processi di produzione più moderni. L'impiego di materiali selezionati e technologie altamente sviluppate sono garanti di una perfetta funzionalità e lunga durata in vita. La garanzia non viene considerata esecutiva qualora la causa del malfunzionamento dell'apparechio sa riconducibile al gestore della rete Telefonica oppure sequesta è da attribuarsi ad un impianto Telefonico interno interposto. La garanzia non si estende a batterie, accumulatoroli o pacchi batteria utilizzati all'interno degli apparecchi. Il periodo di garanzia ricopre 24 mesi a partire alla data di acquireasto.

Entro il periodo di garanzia si procedera all'eliminazione gratuite di tutti i guasti dovuti a difetti di materiale o produzione. Il diritto di garanzia cessa in caso di interventi da parte dell'acquirente o di terzi. Danni derivanti da un impiego o esercizio non conformeagli usi previsti, a naturale usura, a errato montaggio o errata conservazione, a collegamento o INSTALLazione impropri, dovuti a forza maggiore o ad altri influssi esterni non sono coperti da garanzia. In qualità di produttore ci riserviamo il diritto, in caso di reclami, di riparare o sostuire le parti difettose o di rimpiazzare l'apparecchio. Parti o apparecchi sostiliti passano di notre proprietà. Sono escludi diritti di risarcimento per danni qualora non siano dovuti a intenzione o colpa grave del costrutto.

Nel caso in cui il presente apparecchio dovesse ciò nonostante presentare un difetto durante il periodo di garanzia, si prega di rivolgersi esclusamente al negozio di rivendità dell'apparechio SWITEL assieme al relativo scontrino di acquisto. In base alle presenti disposizioni, tutti i diritti di garanzia dovranno essere fatti valere esclusivamente nei confronti del rivenditore autorizzato. Decor se l'termine di due anni alla data di acquisto e segna dei nostri prodotti non sare più possibile fare valere alcun diritto di garanzia.

Dichiarazione di conformità

Questo appearecchio risponde a quanto disporto alla Direttiva UE:

1999/5/CE concennte le apparecchiature radio, le apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento della loro conformità. La conformità con la Direttiva di cui{sopraviente confirmata dal marchio CE applicato sull'apparechio.

Per la dichiarazione di conformità completa si prega di voler usfu ruire del servizio Gratis di download dal nostro site Internet www.switel.com.

Indice alfabetico

10 Indice alfabetico

A

Applicare una dicitura, 35

Avviare la selezione diretta, 35

C

Come funziona il mio Telefono?, 31

Compiere chiamate tramite tasto di selezione abbreviata, 32

Compiere telefonate, 32

Concludere una chiamata, 32

Consiglierperlacura,37

Contenuto della confezione, 29

D

Dichiarazione di conformità, 37

Domande e risposte, 36

E

Elementi di lavoro, 30

Eliminare guasti, 36

G

Garanzia, 37

1

Impianti Telefonici interni, 34

Indicazioni di sicurezza, 28

L

Linea diretta d'assistenza, 36

M

Messa in funzione, 29

Modi di scrittura, 31

Montaggio a parete, 29

P

Pausa di selezione, 34

Problemi. 36

Programmare tasty

di selezione abbreviata, 32

R

Rappresentazioni, 31

Regolazione del suono, 32

Ricevere una chiamata, 32

Ripetizione di chiamata, 32

s

Salvare i numero di selezione diretta, 35

Selezione abbreviata, 32

Selezione diretta, 32, 35

Servizi addizzionali, 34

Suoneria, 33

T

Tasto Re servizi addizzionali, 34

Tasto R in impianti Telefonici interni, 34

Tempo flash, 34

U

Unità base, 29

V

Volume del ricevitore, 32

Volume della suoneria, 33

Volume di trasmissione, 33

Contents

In caso di problemi tecnici è possibile rivolgersi alla notre hotline di assistenza tecnica chiamando al numero 0900 00 1675 valido per la Svizzera (spese da rete Swisscom alla data di stampa: CHF 2.60 / min).
