MANUALE UTENTE UDDEN HW320 IKEA

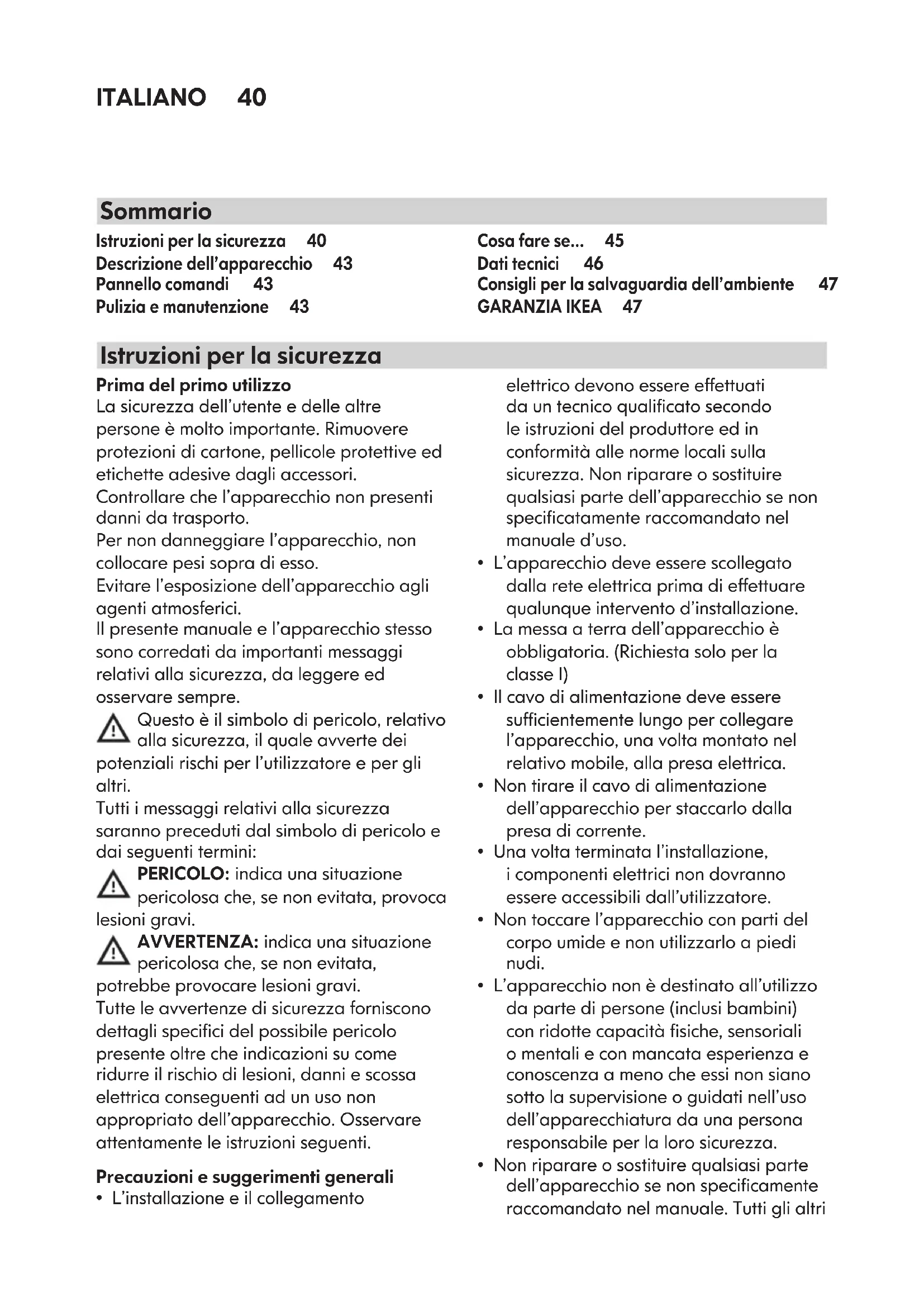

• L’installazione e il collegamento elettrico devono essere effettuati da un tecnico qualicato secondo le istruzioni del produttore ed in conformità alle norme locali sulla sicurezza. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specicatamente raccomandato nel manuale d’uso.

• L’apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d’installazione.

• La messa a terra dell’apparecchio è obbligatoria. (Richiesta solo per la classe I)

• Il cavo di alimentazione deve essere sufcientemente lungo per collegare l’apparecchio, una volta montato nel relativo mobile, alla presa elettrica.

• Non tirare il cavo di alimentazione dell’apparecchio per staccarlo dalla presa di corrente.

• Una volta terminata l’installazione, i componenti elettrici non dovranno essere accessibili dall’utilizzatore.

• Non toccare l’apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.

• L’apparecchio non è destinato all’utilizzo da parte di persone (inclusi bambini) con ridotte capacità siche, sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o guidati nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza.

• Non riparare o sostituire qualsiasi parte dell’apparecchio se non specicamente raccomandato nel manuale. Tutti gli altri Istruzioniperlasicurezza 40 Descrizionedell’apparecchio 43 Pannellocomandi 43 Puliziaemanutenzione 43 Cosafarese... 45 Datitecnici 46 Consigliperlasalvaguardiadell’ambiente 47 GARANZIAIKEA 47 Istruzioniperlasicurezza SommarioITALIANO 41 servizi di manutenzione devono essere eseguiti da un tecnico specializzato.

• I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

• Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.

• Le aperture di ventilazione devono essere sempre scaricate all’aperto.

• Il fabbricante declina ogni responsabilità per qualsiasi danno causato da un uso improprio o da impostazioni errate.

• Una manutenzione e una pulizia adeguate assicurano la buona riuscita del lavoro e le migliori prestazioni dell’apparecchio. Pulire regolarmente tutto lo sporco ostinato sulla supercie per evitare accumuli di grasso. Rimuovere e pulire o cambiare regolarmente il ltro.

• Non cucinare cibo alla amma (“ambé”) sotto l’apparecchio. L’uso di amme libere potrebbe causare un incendio.

• L’inosservanza delle istruzioni per la pulizia della cappa e per la sostituzione e pulizia dei ltri comporta rischi di incendi.

• L’aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l’uscita indipendente. • Devono essere rispettate tutte le normativa nazionali relative allo scarico dell’aria.

• Deve essere presente una ventilazione adeguata se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili. La pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per questo motivo, assicurarsi che il locale sia ben arieggiato.

• Non lasciare padelle sul fuoco senza sorveglianza durante la frittura di alimenti, in quanto l’olio usato per la frittura potrebbe inammarsi.

• Prima di toccare le lampadine sincerarsi che siano fredde.

• Non utilizzare o lasciare la cappa priva della lampadina correttamente montata, poiché questo può causare una scossa elettrica.

• La cappa non è un piano di appoggio, perciò non appoggiarvi oggetti né sovraccaricarla.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro adeguati.

• L’apparecchio non è idoneo all’utilizzo in esterno.

• Quando il piano cottura è in funzione le parti accessibili della cappa possono diventare calde. Installazioneecollegamento Dopo avere disimballato l’apparecchio, controllare che l’apparecchio non presenti danni da trasporto. In caso di problemi, contattare il Servizio Assistenza. Per prevenire eventuali danni, si consiglia di rimuovere l’apparecchio dall’imballaggio in polistirolo soltanto prima dell’installazione. Preparazioneperl’installazione AVVERTENZA: questo apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più persone. Prima dell’installazione controllare anche le distanze minime indicate nel manuale del piano di cottura. Se nelle istruzioni di installazione del piano di cottura è specicata una distanza maggiore, occorre rispettare questa distanza. Collegamentielettrici Controllare che la tensione indicata sulla targhetta del prodotto sia la stessa della rete elettrica.ITALIANO 42 Queste informazioni sono indicate all’interno della cappa, sotto il ltro antigrasso. Il cavo di alimentazione (tipo H05 VV- F) deve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato. Se la cappa è provvista di spina, collegare l’apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interruttore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio. Utilizzo La cappa è progettata per essere utilizzata in “Versione aspirante” o in “Versione a ricircolo d’aria”. Versioneaspirante(vedereilsimbolo nelleistruzioniperl’installazione) Il vapore di cottura viene aspirato e convogliato al di fuori dell’abitazione attraverso un tubo di scarico (non in dotazione), collegato all’uscita del vapore della cappa. Assicurarsi che il tubo di scarico sia montato correttamente nell’uscita dell’aria con un sistema di collegamento idoneo. Importante: se già installato/i, rimuovere il/i ltro/i al carbone.

ersionearicircolod’aria(vedereilsimbolo nelleistruzioniperl’installazione) L’aria viene ltrata attraverso uno o più ltri e poi convogliata nuovamente nel locale. Importante: assicurarsi che vi sia una corretta circolazione dell’aria attorno alla cappa. Importante: se la cappa non ha in dotazione i ltri al carbone, devono essere ordinati e montati prima dell’uso dell’apparecchio. La cappa deve essere installata lontano da aree particolarmente sporche, nestre, porte e fonti di calore. La cappa è venduta con tutti i componenti necessari per l’installazione sulla maggior parte delle pareti o softti. Chiedere comunque a un tecnico qualicato di controllare se i componenti in dotazione sono idonei al tipo di parete/softto nella propria abitazione. Conservare queste istruzioni per future consultazioni.ITALIANO 43

Pannello comandi - costituito da due interruttori

Interruttoreluce L’interruttore luce ha 2 posizioni (luci accese o spente). Per accendere la luce: spostare l’interruttore verso destra.

Interruttorediselezionedellapotenzadi aspirazione Questo interruttore ha diverse posizioni per il controllo della potenza di aspirazione in base alla quantità di vapore che la cappa deve aspirare dall’ambiente. Per aumentare la potenza di aspirazione: spostare l’interruttore verso destra.

A B AVVERTENZA- Evitare l’uso di pulitrici a getto di vapore. - Scollegare l’apparecchio dalla rete elettrica. - Utilizzare guanti protettivi. IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l’apparecchio, pulirlo subito con un panno umido.

• Pulire le superci con un panno umido. Se molto sporche, aggiungere all’acqua qualche goccia di detersivo per i piatti. Asciugare con un panno asciutto. IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. A lungo andare, possono rovinare la supercie.

• Usare detergenti specici per la pulizia dell’apparecchio e seguire le istruzioni del produttore. IMPORTANTE: pulire i ltri almeno una volta al mese e rimuovere i residui di olio o grasso. PuliziaemanutenzioneITALIANO 44 Filtroantigrasso Il ltro metallico antigrasso ha una durata illimitata. Dovrebbe essere lavato almeno una volta al mese, a mano o in lavastoviglie (usare un programma breve e a bassa temperatura). Se lavato in lavastoviglie, la supercie del ltro può diventare opaca. Ciò non pregiudica le prestazioni del forno.

• Per rimuovere il ltro tirare l’impugnatura verso l’esterno. Dopo aver lavato e asciugato il ltro, rimontarlo seguendo la procedura inversa. Sostituzionedellelampade

1. Scollegare la cappa dalla rete elettrica

2. Rimuovere la copertura della lampada.

3. Rimuovere la lampada che deve essere

sostituita. Usare soltanto lampade G23 11W.

4. Rimontare la copertura della lampada.

Montaggioosostituzionedelltroal carbone. Sostituire il ltro al carbone ogni 4 mesi. Il ltro al carbone non può essere né lavato né rigenerato.

1. Scollegare la cappa dalla rete elettrica

2. Togliere il ltro antigrasso.

3. Applicare il ltro in modo che copra

la griglia di protezione del motore di aspirazione, assicurando che i fori S corrispondano ai perni di aggancio R sul lato della griglia di protezione del motore di aspirazione.

4. Ruotare il ltro al carbone in senso

orario (ssaggio a baionetta).

5. Rimontare la griglia di aspirazione o il

ltro antigrasso. Per rimontare il ltro al carbone seguire la procedura inversa.

RITALIANO 45 Problema Possibilecausa Soluzione L’apparecchio non funziona Mancanza di alimentazione elettrica Vericare la presenza di alimentazione elettrica. Spegnere e riavviare l’apparecchio per vericare se l’anomalia persiste. L’apparecchio non è collegato alla presa di alimentazione elettrica. Controllare se l’apparecchio è collegato all’alimentazione elettrica. Spegnere e riavviare l’apparecchio per vericare se l’anomalia persiste. Il livello di aspirazione della cappa non è sufciente La velocità di aspirazione è troppo bassa Controllare la velocità di aspirazione e, se necessario, regolarla. I ltri sono sporchi Controllare se i ltri sono puliti. Se non lo sono, lavarli in lavastoviglie. Le aperture di aspirazione dell’aria sono ostruite Controllare se le aperture di aspirazione dell’aria sono prive di ostruzioni e, se presenti, rimuoverle. La lampadina non funziona La lampadina è rotta Controllare la lampadina e, se necessario, sostituirla. La lampadina non è montata correttamente Vericare se la lampadina è montata correttamente. Se non lo è, montarla correttamente. Cosafarese... PrimadirivolgersialServizioAssistenza: riavviare l’apparecchio per accertarsi che l’inconveniente sia stato ovviato. In caso contrario, spegnerlo nuovamente e ripetere l’operazione dopo un’ora. Se, dopo aver eseguito i controlli elencati nella guida ricerca guasti e riacceso l’apparecchio, l’apparecchio continua a non funzionare correttamente, contattare il Servizio Assistenza, illustrando chiaramente il problema e comunicando:

• il tipo e il numero di serie dell’apparecchio (riportati sulla targhetta);

• il codice di assistenza (la cifra che si trova dopo la parola SERVICE, sulla targhetta posta all’interno dell’apparecchio),ITALIANO 46 Datitecnici Dimensioni - Interne (mm) Larghezza 500 Altezza 200 Profondità 520 Portata d’aria max. - Aspirazione (m

/h) 336 Rumorosità max. - Aspirazione (dBa) 69 Portata d’aria max. - Ricircolo (m

/h) 154 Rumorosità max. - Ricircolo (dBa) 70 Potenza totale (W) 171 Lampadine 1x 11W Altezza minima di installazione (cm) cucine a gas o miste

I dati tecnici sono riportati nella targhetta posta all’interno dell’apparecchio e nell’etichetta energetica.ITALIANO 47 Consigliperlasalvaguardiadell’ambiente Ilmaterialediimballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio ( ). Le diverse parti dell’imballaggio non devono quindi essere disperse nell’ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali. Rottamazionedell’apparecchio - Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/ CE, Waste Electrical and Electronic Equipment (WEEE). - Smaltendo questo prodotto in modo corretto si contribuirà a prevenire potenziali danni all’ambiente e alla salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltimentoelettrodomestici

• Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei riuti. Prima della rottamazione, renderlo inutilizzabile tagliando il cavo di alimentazione.

• Per ulteriori informazioni sul trattamento, recupero e riciclaggio di elettrodomestici, contattare l’ufcio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Dichiarazionediconformità

• Questo apparecchio è stato progettato in conformità al Regolamento (CE) n. 1935/2004.

• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a: - gli obiettivi di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti); - i requisiti di protezione della Direttiva “EMC” 2004/108/CE. La sicurezza elettrica è garantita soltanto quando l’apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge. GARANZIAIKEA QuantoduralagaranziaIKEA? Questa garanzia è valida per 5 (cinque) anni a partire dalla data di acquisto/ consegna del tuo elettrodomestico presso un negozio IKEA, salvo che l’elettrodomestico appartenga alla gamma LAGAN, nel qual caso la garanzia è di 2 (due) anni. È necessario esibire lo scontrino originale come documento comprovante l’acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità. Elettrodomesticinoncopertidalla garanziaIKEAdi5(cinque)anni La garanzia di 5 (cinque) anni è valida per tutti gli elettrodomestici “IKEA” acquistati a partire dal 1° Agosto 2007 eccetto che per la gamma di prodotti LAGAN di “IKEA”. Chifornisceilservizio? Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizio attraverso la propria rete di Partner di Assistenza autorizzati.ITALIANO 48 Cosacoprequestagaranzia? La garanzia copre i difetti dell’elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire dalla data di acquisto/consegna dell’elettrodomestico. Questa garanzia è applicabile solo all’uso domestico. Le eccezioni sono descritte alla voce “Cosa non è coperto dalla garanzia?”. Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e viaggi del personale tecnico) saranno sostenuti dal servizio assistenza, fermo restando che l’accesso all’apparecchiatura per l’intervento di riparazione non comporti spese particolari. Queste condizioni sono conformi alle direttive EU (No. 99/44/CE) e alle norme locali. I componenti sostituiti diventano proprietà di IKEA. ComeIKEAinterverràperrisolvereil problema? Il servizio assistenza incaricato da IKEA per l’esecuzione del servizio esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato tramite i rispettivi Centri di Assistenza, a propria esclusiva discrezione, riparerà il prodotto difettoso o provvederà a sostituirlo con un prodotto uguale o di pari valore. Cosanonècopertodallagaranzia?

• Danni provocati deliberatamente, danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un’installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati dalla presenza di eccessivo calcare nelle condutture idriche. Danni causati da eventi atmosferici e naturali.

• Le parti soggette a consumo, incluse batterie e lampadine.

• Danni a parti non funzionali e decorative che non inuiscono sul normale uso dell’elettrodomestico, inclusi graf e differenze di colore.

• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da ltri, sistemi di scarico o cassetti del detersivo.

• Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errori di fabbricazione.

• Casi in cui non vengono rilevati difetti funzionali durante la visita di un tecnico.

• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.

• Riparazioni causate da un’installazione non corretta o non conforme alle speciche.

• Casi di uso improprio e/o non domestico dell’apparecchio, ad es. uso professionale.

• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altro indirizzo, IKEA non è responsabile per eventuali danni che potrebbero vericarsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all’indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.

• Costi inerenti la prima installazione dell’elettrodomestico IKEA. Tuttavia, qualora un fornitore di serviziITALIANO 49 IKEA o un suo partner autorizzato ripari o sostituisca l’apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l’apparecchio riparato o installeranno l’apparecchio in sostituzione, se necessario. Tali restrizioni non valgono per regolari interventi svolti da personale tecnico qualicato con ricambi originali per adattare l’apparecchio alle disposizioni tecniche di sicurezza di un altro paese UE. Applicazionedellelegginazionali Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di ogni paese in termini di garanzia. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore deniti dalle leggi locali. Areadivalidità Per gli elettrodomestici acquistati in una nazione EU e portati in un’altra nazione EU, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L’obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l’elettrodomestico è conforme ed è installato secondo: - le speciche tecniche del paese in cui viene richiesta l’applicazione della garanzia; - le informazioni sulla sicurezza contenute nelle Istruzioni per il montaggio e nel Manuale dell’utente. IlservizioASSISTENZAdedicatopergli apparecchiIKEA Non esitate a contattare il Servizio di Assistenza Tecnica post-vendita incaricato da IKEA per:

• richiedere assistenza tecnica nel periodo di garanzia

• richiedere chiarimenti sull’installazione degli elettrodomestici IKEA installati nelle cucine IKEA

• richiedere informazioni sul funzionamento degli elettrodomestici IKEA. Per assicurarvi la migliore assistenza vi preghiamo di leggere attentamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci. Comecontattarciseavetebisognodi assistenza Alnedigarantirviunserviziopiù veloce,visuggeriamodiutilizzare inumeriditelefonoriportatiin questomanuale.Fatesempre riferimentoainumeriindicatinel manualedell’apparecchiaturaperla qualeavetebisognodiassistenza. Visuggeriamodiaveresempre adisposizioneilcodiceIKEA(8 cifre)eilcodicea12cifreriportati nell’etichettadelvostroprodotto. CONSERVATEILDOCUMENTODI ACQUISTO/CONSEGNA! È la prova del vostro acquisto ed è necessario esibirlo afnché la garanzia sia valida. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (8 cifre) per ogni apparecchiatura acquistata. Avetebisognodiulterioreaiuto? Per qualunque informazione non relativa all’assistenza vi preghiamo di far riferimento al Servizio Cliente del punto vendita IKEA di riferimento. Vi preghiamo di leggere attentamente la documentazione tecnica relativa all’elettrodomestico prima di contattarci. Siete pregati di contattare il numero del Servizio di Assistenza Tecnica post vendita incaricato da IKEA riportato sull’ultima pagina di questo manuale. 50 BELGIË-BELGIQUE-BELGIEN Telefoon/Numéro de téléphone/Telefon-Nummer: 026200311 Tarief/Tarif/Tarif: Lokaal tarief/Prix d’un appel local/Ortstarif Openingstijd: Maandag - Vrijdag 8.00 - 20.00 Heures d’ouverture: Lundi - Vendredi 8.00 - 20.00 Öffnungszeiten: Montag - Freitag 8.00 - 20.00 ČESKÁREPUBLIKA Telefonní číslo: 225376400 Sazba: Místní sazba Pracovní doba: Pondělí - Pátek 8.00 - 20.00 DANMARK Telefonnummer: 70150909 Takst: Lokal takst Åbningstid: Mandag - fredag 9.00 - 21.00 Lørdag 9.00 - 18.00 (Åbent udvalgte søndage, se IKEA.dk) DEUTSCHLAND Telefon-Nummer: 06929993602 Tarif: Ortstarif Öffnungszeiten: Montag - Freitag 8.00 - 20.00
