MANUALE UTENTE SVAVANDE IKEA

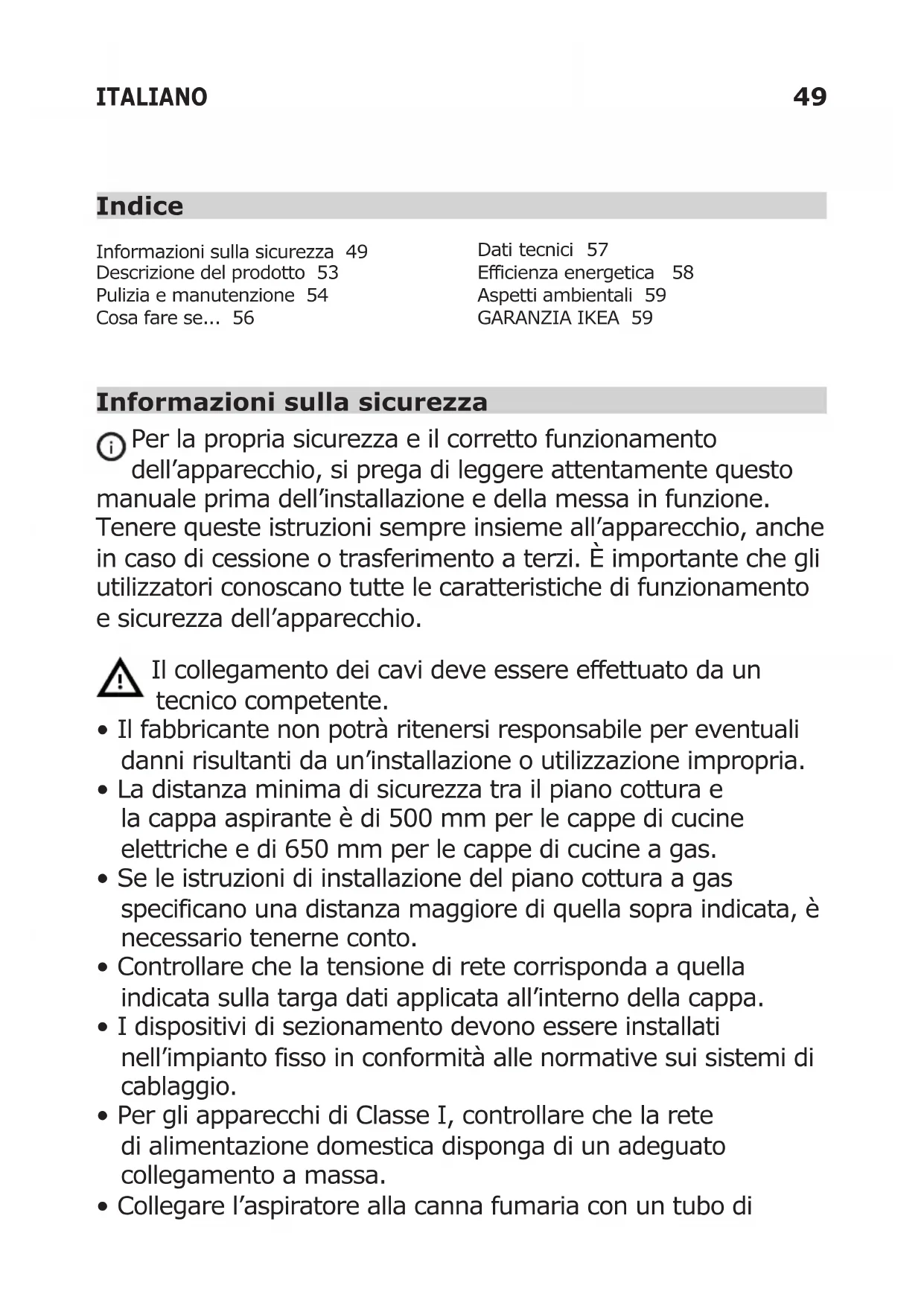

Consultare l’ultima pagina di questo manuale dove è riportato l’elenco completo dei Centri Assistenza IKEA Autorizzati con i relativi nu- meri telefonici nazionali.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.

• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 500 mm per le cappe di cucine elettriche e di 650 mm per le cappe di cucine a gas.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.

• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa.

• I dispositivi di sezionamento devono essere installati nell’impianto fisso in conformità alle normative sui sistemi di cablaggio.

• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

• Collegare l’aspiratore alla canna fumaria con un tubo di50 ITALIANO diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L’aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.

• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.

• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali. AVVERTENZA: Prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: La mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Collegare la cappa alla rete di alimentazione elettrica mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

• Non osservare direttamente con strumenti ottici (binocolo,51 ITALIANO lente d’ingrandimento….).

• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l’apparecchio.

• L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

• Deve essere presente un’adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l’aria nel locale).52 ITALIANO Uso

• Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

• La cappa non deve essere utilizzata come piano d'appoggio.

• La cappa aspirante è progettata esclusivamente per l’uso domestico allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati. Le friggitrici devono essere costantemente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi. Modalità di installazione La cappa è stata progettata per l'installazione e l'uso in "versione aspirante" o in "versione a ricircolo d'aria".

min 471 mm max 861 mm min 569 mm max 861 mm min 471 mm max 861 mm min 569 mm max 861 mm Versione aspirante (vedere il simbolo nelle istruzioni di installazione) Il vapore di cottura viene aspirato e convogliato al di fuori dell’abitazione attraverso un tubo di scarico (non in dotazione) installato all'uscita del vapore della cappa. Assicurarsi che il tubo di scarico sia correttamente installato all'uscita dell’aria, utilizzando un sistema di collegamento idoneo.

min 471 mm max 861 mm min 569 mm max 861 mm min 471 mm max 861 mm min 569 mm max 861 mm Versione a ricircolo d'aria (vedere il simbolo nelle istruzioni di installazione) L’aria viene filtrata attraverso uno o più filtri e poi convogliata nuovamente nel locale. Importante: Assicurarsi che vi sia una corretta circolazione dell'aria attorno alla cappa. Importante: Se la cappa non ha in dotazione i filtri al carbone, questi devono essere ordinati e montati prima dell’uso dell’apparecchio. I filtri sono reperibili in commercio. La cappa deve essere installata lontano da aree particolarmente sporche, finestre, porte e fonti di calore. Gli accessori per il fissaggio a parete non sono inclusi perché variano a seconda del materiale della parete. Utilizzare sistemi di fissaggio idonei alle pareti della propria abitazione e al peso dell'apparecchio. Per informazioni più dettagliate, contattare un rivenditore specializzato. Conservare queste istruzioni per future consultazioni. Allarme filtri. L’allarme per filtro antigrasso è Attivo sulla Cappa come Standard, per il reset vedere il pannello comandi. L’allarme per filtro a carbone a lunga durata può essere attivato come da procedura sul pannello comandi. Quando si attiva l'allarme filtri, appaiono i seguenti messaggi a seconda delle circostanze: Allarme di pulizia necessaria dei filtri antigrasso: il pulsante “A” lampeggia una volta al secondo. Per la manutenzione, vedere il paragrafo Manutenzione e pulizia. Allarme di pulizia necessaria del Filtro al carbone a lunga durata: il pulsante “A” lampeggia due volte al secondo. Per la manutenzione, vedere il paragrafo Manutenzione e pulizia. Una volta rigenerati i filtri, resettare il segnale d'allarme (vedere il paragrafo Quadro comandi).53 ITALIANO Descrizione del prodotto Camino superiore Camino inferiore Corpo cappa Illuminazione Filtro antigrasso Quadro comandi Pannello Comandi S0614 (170201) backlight symbols

S0614 (170201) backlight symbols A B C D E PULSANTE FUNZIONE A = Velocità Mette in funzione/spegne il motore alla velocità uno. Disattivare ogni velocità. B = Velocità Mette in funzione il motore alla velocità due / Attiva l'allarme del ltro al carbone attivo.Premere e tenere premuto il pulsante per circa 2 secondi, con tutti i carichi disattiva- ti (motore+luci), per attivare l'allarme del ltro al carbone attivo. Il LED (A) lampeg- gia due volte per conferma.Per spegnere l'allarme del ltro al carbone, premere nuovamente il pulsante e tenerlo premuto per almeno 2 secondi. Il LED corrispondente lampeggia una volta (A). Solo per la modalità di ricircolo (vedere a pagina 52). C = Velocità Mette in funzione il motore alla velocità tre / Resetta l'allarme di saturazione dei ltri antigrasso e al carbone.Premere e tenere premuto il pulsante per circa 2 secondi, con tutti i carichi disat-tivati (motore+luci), per resettare l'allarme di saturazione dei ltri antigrasso e al carbone. Il LED (A) lampeggia tre volte. D = Velocità Mette in funzione il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Al termine del tempo impostato, il sistema ritorna automaticamente alla velocità regolata precedentemente. Se attivata a motore spento, ritorna a OFF al termine del tempo impostato. Per disattivarla, premere il pulsante D o premere il pulsante A. E = Illuminazio-

Premere brevemente: Accende e spegne il sistema di illuminazione alla massima intensità.Premere e tenere premuto per aumentare o diminuire l'intensità dell'illuminazione.54 ITALIANO Pulizia e manutenzione Spegnere o scollegare l’apparec- chio dalla rete di alimentazione prima di qualunque operazione di manutenzione. IMPORTANTE Pulire la cappa utiliz- zando un panno umido e un detergente liquido neutro. Filtro al carbone a lunga durata Il filtro antiodori può essere lavato e rigenerato ogni 3-4 mesi (o più fre- quentemente se la cappa è sottoposta a un uso intensivo), fino a un massimo di 8 cicli di rigenerazione (in caso d’uso particolarmente intensivo si raccomanda di non superare i 5 cicli). Procedura di rigenerazione:

• Lavare in lavastoviglie a una temperatura MAX di 70° o lavare a mano in acqua calda senza usare spugne abrasive (non usare detergenti!).

• Asciugare in forno a una temperatura MAX di 70° per 2 ore (si raccomanda di leggere attentamente il manuale d’uso e le istruzioni di montaggio del proprio forno).

• Azionare la cappa a velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo il termine della cottura.

• Aumentare la velocità solo in presenza di grandi quantità di fumo e vapore e usare la(e) velocità intensiva(e) solo in situazioni estreme.

• Sostituire il filtro o i filtri al carbone quando necessario per mantenere una buona efficienza di abbattimento degli odori.

• Pulire il filtro o i filtri antigrasso quando necessario per mantenere una buona efficienza di assorbimento dei grassi.

• Usare il diametro massimo della canalizzazione indicato in questo manuale per ottimizzare l'efficienza e ridurre al minimo il rumore. Suggerimenti generali55 ITALIANO Filtri antigrasso Continuare a pulire o sostituire i filtri agli intervalli di tempo indicati al fine di mantenere la cappa in buono stato di funzionamento ed evitare il potenziale rischio di incendio a causa di un accu- mulo eccessivo di grasso. I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento, o più frequentemente in caso di utilizzo molto intenso, e possono essere lavati in lava- stoviglie. Sostituzione delle lampade Per la sostituzione contattare un Centro Assistenza Autorizzato.56 ITALIANO Cosa fare se...

PROBLEMA POSSIBILE CAUSA SOLUZIONE

L’apparecchio non è stabile L’apparecchio non è stato installato correttamente Seguire le istruzioni di installazione fornite insieme all’apparecchio. L’apparecchio non è in piano L’apparecchio non è stato installato correttamente Seguire le istruzioni di installazione fornite insieme all’apparecchio. Le prestazioni in termini di cattura dei grassi non sono soddisfacenti Presenza di olio e grasso sui ltri in metallo o sui ltri al carbone. Osservare la frequenza di pulizia dei ltri come descritto nel manuale d’uso L'apparecchio non funziona L’apparecchio non è stato collegato correttamente Vericare che il cavo di rete sia collegato al gruppo motore o che la spina sia collegata alla presa La luce non funziona Il LED è rotto Per la sostituzione contattare un Centro Assistenza Autorizzato. La cappa è più rumorosa rispetto alle aspettative del cliente. Il diametro dello sato dell'aria nella parete è troppo piccolo e provoca la perdita di pressione e l'aumento di velocità del motore. Seguire le istruzioni di installazione fornite insieme all’apparecchio. Il prodotto è installato in modalità di ricircolo. Il prodotto in modalità di ricircolo (e con ltro al carbone montato) è più rumoroso di un prodotto in modalità aspirante. Il condotto di ventilazione presenta più di una curva. Se il sistema di evacuazione fumi dell'edicio pre- senta molteplici curve o copre una lunga distanza, il prodotto può risultare più rumoroso. Il Tasto A lampeggia una volta al secondo Allarme ltri antigrasso. Pulire il ltro antigrasso e resettare l’allarme. Consultare la guida per la cura e la manutenzione e la guida per il pannello comandi per resettare l’allarme ltro. Il Tasto A lampeggia due volte al secondo Allarme ltri al carbone attivo. Pulire il ltro al carbone attivo e resettare l’allarme. Consultare la guida per la cura e la manutenzione e la guida per il pannello comandi per resettare l’allarme ltro. In presenza di un guasto, cercare per prima cosa di trovare una soluzione da soli. Se non si riesce a risolvere il problema da soli, rivol- gersi a un centro assistenza autorizzato. In caso di utilizzo improprio dell’apparec- chio o di installazione effettuata non rispettando le istruzioni di montaggio, potrebbe essere necessario pagare la visita del tecnico del Centro Assistenza Autorizzato anche durante il periodo di validità della garanzia. Prima di contattare il Centro Assistenza Autorizzato: Riaccendere l'apparecchio per vedere se il problema è scomparso. In caso contrario, rispegner- lo e ripetere l'operazione dopo un'ora. Se l'apparecchio ancora non funziona correttamente dopo aver effettuato i controlli elencati nella guida alla risoluzione dei guasti e riacceso l'apparecchio, contattare il Centro Assistenza Autorizzato spiegando chiaramente il problema e specificando:

• il tipo e il numero di serie dell'apparecchio (indicato sulla targhetta).57 ITALIANO Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità alle Direttive CEE. I dati tecnici sono riportati sulla targhetta applicata all'interno dell'apparecchio. Dati tecnici

• Velocità massima (senza impostazio- ne intensiva). Unità Valore Tipo di prodotto Cappa camino a isola Dimensioni Larghezza mm 898 Profondità mm 598 Altezza di scarico min./max mm 740/1025 Altezza di ricircolo min./max mm 830/1075 Portata d’aria max* - Scarico m3/h 360 Livello max di rumore - Scarico dBA 63 Portata d’aria max*- Ricircolo m3/h 350 Livello max di rumore* - Ricircolo dBA 75 Potenza totale W 282 Informazioni sulla lampada Tipo BARRA LED Numero e potenza 2 x 6W Attacco N/D Altezza minima di installazione - piano cottura a gas mm 650 Altezza minima di installazione - piano cottura elettrico mm 500 Peso netto Kg 2558 ITALIANO Efficienza energetica Norme di riferimento: EN/IEC 61591

EN 50564 Risparmio energetico L’apparecchio comprende caratteristi- che che aiutano a risparmiare energia durante la cottura di tutti i giorni. Informazioni sul prodotto secondo il regolamento UE n° 66/2014 Unità Valore Identicativo del modello SVAVANDE

Consumo energetico annuale kWh/a 39,0 Coefciente di incremento del tempo 0,6 Efcienza uidodinamica 37,6 Indice di efcienza energetica 39,9 Portata d'aria misurata nel punto di efcienza migliore m3/h 384,0 Pressione dell'aria misurata nel punto di efcienza migliore Pa 486 Portata d'aria massima m3/h 710,0 Alimentazione elettrica misurata nel punto di efcienza migliore W 138,0 Potenza nominale del sistema di illuminazione W 12,0 Illuminazione media del sistema di illuminazione sul piano cottura lux 400 Consumo di corrente misurato in modalità standby W N/D Consumo di corrente misurato in modalità off W 0,49 Livello sonoro a velocità massima (senza impostazione intensiva) dBA 6059 ITALIANO GARANZIA IKEA Per quanto è valida la garanzia IKEA? Questa garanzia è valida per cinque (5) anni dalla data originale di acqui- sto dell’apparecchio presso IKEA. Lo scontrino originale è indispensabile come ricevuta d’acquisto. Una riparazio- ne effettuata nell’ambito della garanzia non estende il periodo di garanzia per l’apparecchio. Chi fornisce il servizio ai clienti? L’assistenza ai clienti sarà garantita dal for- nitore del servizio nominato da IKEA attra- verso la propria organiz- zazione o la propria rete di partner di assistenza autorizza ti. Cosa copre la garanzia? La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzio- ne dell’elettrodomestico ed è valida a partire dalla data di acquisto dell’elet- trodomestico presso un punto vendi- ta IKEA. La garanzia è valida solo su elettrodomestici destinati all’impiego domestico. Le eccezioni sono descritte alla voce “Cosa non copre la garanzia”. Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costru- zione rientri nella copertura dell garan- zia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA. Come interverrà IKEA per risolvere il problema? Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stes- so rientra nella copertura della garanzia. In caso affermativo, il fornitore del ser- Aspetti ambientali Manutenzione

• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto. Materiali d'imballaggio I materiali con il simbolo sono riciclabili. Smaltire l’imballaggio in appositi contenitori di raccolta per il riciclaggio.60 ITALIANO vizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente. Cosa non copre la garanzia

• Danni provocati deliberatamente o per negligenza e danni provocati dalla man- cata osservanza delle istruzioni di funzio- namento, da un’installazio- ne non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimi- che, ruggine, qualità dell’ acqua (per esempio presenza di eccessivo cal- care nelle condutture idriche), eventi atmosferici o condizioni ambientali ano- male.

• Parti soggette ad usura, per esempio batterie e lampadine.

• Danni a parti decorative e non funzio- nali che non influiscono sul normale utilizzo dell’elettrodomestico, per esempio graffi e variazioni di colore.

• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guar- nizioni, lam- padine e relative coper- ture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo

• Danni a parti come vetrocerami- ca, acces- sori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lam- padine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo che si possa provare che tali danni siano stati causati da difetti di produzione.

• Casi in cui non siano rilevati difetti durante la visita di un tecnico.

• Riparazioni non effettuate dal fornito- re del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.

• Riparazioni causate da installazione impropria o non conforme alle speci- fiche.

• Uso dell’elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.

• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro reca- pito, IKEA non potrà ritenersi respon- sabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.

• Costo di installazione iniziale dell’ap- parecchiatura IKEA. Se un fornitore di servi- zio nominato da IKEA o un suo partner di assistenza autorizzato ef- fettua una riparazione o sostituzione dell’apparecchiatura nell’ambito della garanzia, il fornitore o il partner di as- sistenza dovrà provvedere anche alla reinstallazione dell’apparecchiatura riparata o all’installazione dell’appa- recchiatura sostitutiva, se necessario. Tali limitazioni non si applicano a lavori eseguiti a regola d’arte da personale qualificato e con l’uso di parti origina- li per adattare l’elettrodomestico alle norme di sicurezza di un’altra nazione dell’UE. Applicabilità delle leggi nazionali La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi. Area di validità Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un’altra nazio- ne UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L’obbligo di fornire il servizio in base alle condizioni della61 ITALIANO garanzia sussiste solo se:

• l’elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l’applicazione della garanzia;

• l’elettrodomestico è conforme e in- stallato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d’uso; Servizio Assistenza dedicato agli elettrodomestici IKEA: Non esitate a contattare il Servizio Assi- stenza IKEA per:

1. usufruire della garanzia;

2. chiedere chiarimenti sull’installazione

degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a: – installazione di cucine complete IKEA; – collegamenti elettrici (se l’appa- recchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all’impianto del gas che devono esse- re eseguiti da un tecnico di assistenza autorizzato.

3. chiedere chiarimenti sul contenuto

del manuale d’uso e su specifiche dell’elettrodomestico IKEA. Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d’uso prima di contattarci. Come contattarci se avete bisogno del nostro intervento Consultare l’elenco completo dei fornito- ri di servizio IKEA e dei relativi numeri di telefono nell’ultima pagina del presente manuale. Importante Per garantirvi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell’elettrodomestico che trovate nel presente manuale. Prima di contattarci, assicurateVi di avere a portata di mano il codice prodotto IKEA (8 cifre) relativo all’elettrodomestico per il quale richiedete assistenza. Importante CONSERVATE LO SCON- TRINO! E’ la Vostra prova di acquisto ed è ne- cessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell’elettrodomestico IKEA che avete acquistato. Vi serve altro aiuto? Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiatu- re, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attenta- mente la documentazione dell’apparec- chiatura prima di contattarci.
