MANUALE UTENTE TURBULENS IKEA

D’ACHAT ! La preuve de votre achat est nécessaire pour l’application de la garantie. Le nom et le numéro d’article (code à 8 chiffres) IKEA de chaque appareil acheté fi gurent également sur la preuve d’achat. Besoin d’une assistance supplémentaire ? Pour toute autre questions en dehors du service après-vente de vos appareils, contactez le call center de votre magasin IKEA. Nous vous recommandons de lire attentivement toute la documentation fournie avec l’appareil avant de nous contacter. Consultez la dernière page de ce manuel pour la liste complète des services Après-vente agréés IKEA avec leur numéro de téléphone respectifs.ITALIANO 43 Prima del primo utilizzo La sicurezza dell’utente e delle altre persone è molto importante. Rimuovere protezioni di cartone, pellicole protettive ed etichette adesive dagli accessori. Controllare che l’apparecchio non presenti danni da trasporto. Per non danneggiare l’apparecchio, non collocare pesi sopra di esso. Evitare l’esposizione dell’apparecchio agli agenti atmosferici. Il presente manuale e l’apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre. Questo è il simbolo di pericolo, relativo alla sicurezza, il quale avverte dei potenziali rischi per l’utilizzatore e per gli altri. Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di pericolo e dai seguenti termini: PERICOLO: indica una situazione pericolosa che, se non evitata, provoca lesioni gravi. AVVERTENZA: indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi. Tutte le avvertenze di sicurezza forniscono dettagli specifi ci del possibile pericolo presente oltre che indicazioni su come ridurre il rischio di lesioni, danni e scossa elettrica conseguenti ad un uso non appropriato dell’apparecchio. Osservare attentamente le istruzioni seguenti. Precauzioni e suggerimenti generali

• L’installazione e il collegamento elettrico devono essere effettuati da un tecnico qualifi cato secondo le istruzioni del produttore ed in conformità alle norme locali sulla sicurezza. Non riparare o sostituire qualsiasi parte dell’apparecchio se non specifi catamente raccomandato nel manuale d’uso.

• L’apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d’installazione.

• La messa a terra dell’apparecchio è obbligatoria. (Richiesta solo per la classe I)

• Il cavo di alimentazione deve essere suffi cientemente lungo per collegare l’apparecchio, una volta montato nel relativo mobile, alla presa elettrica.

• Non tirare il cavo di alimentazione dell’apparecchio per staccarlo dalla presa di corrente.

• Una volta terminata l’installazione, i componenti elettrici non dovranno essere accessibili dall’utilizzatore.

• Non toccare l’apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi.

• L’apparecchio non è destinato all’utilizzo da parte di persone (inclusi bambini) con ridotte capacità fi siche, sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o guidati nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. Istruzioni per la sicurezza 43 Descrizione dell’apparecchio 46 Pannello comandi 46 Pulizia e manutenzione 46 Cosa fare se... 49 Dati tecnici 50 Consigli per la salvaguardia dell’ambiente

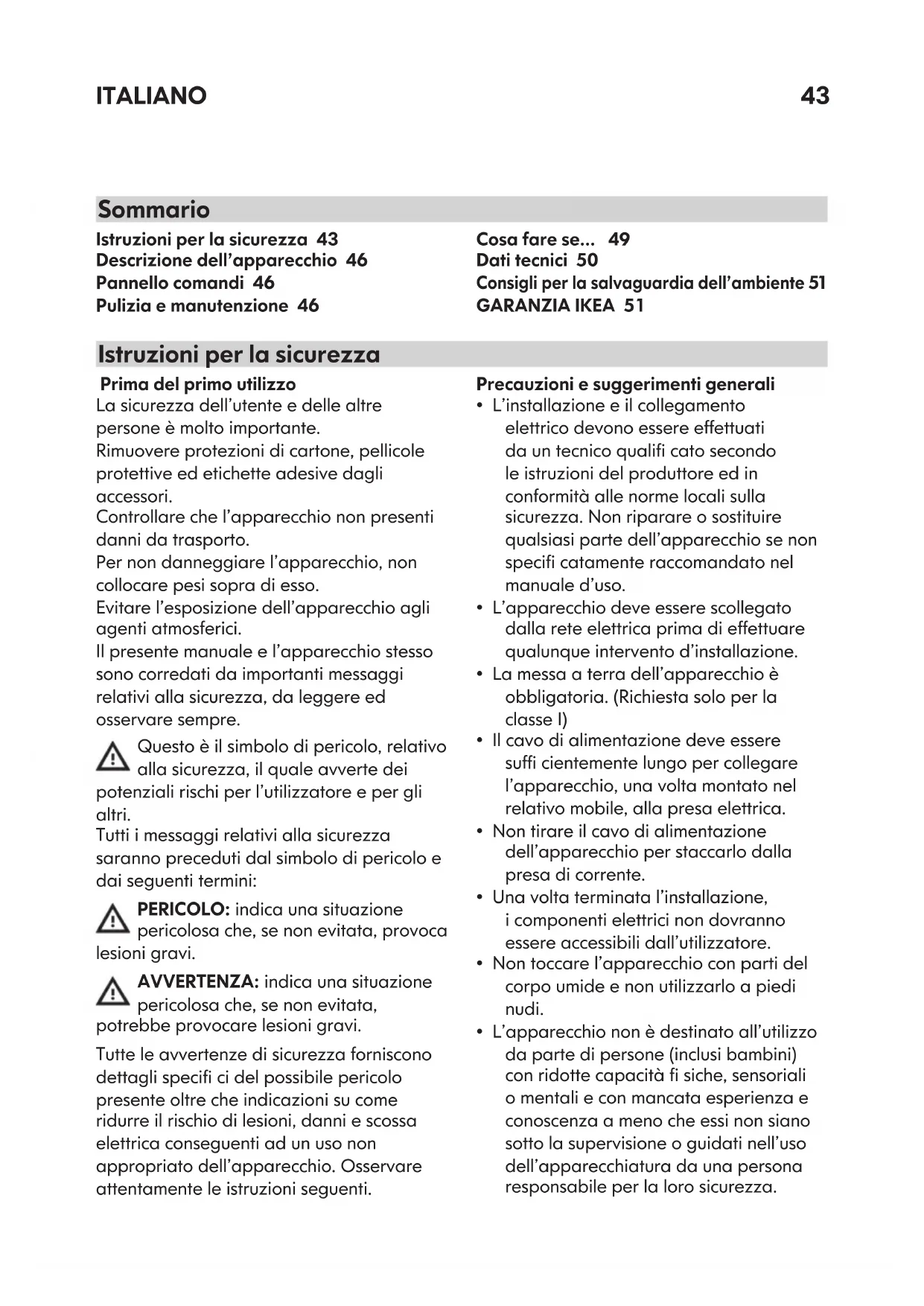

GARANZIA IKEA 51 Istruzioni per la sicurezza SommarioITALIANO 44

• Non riparare o sostituire qualsiasi parte dell’apparecchio se non specifi camente raccomandato nel manuale. Tutti gli altri servizi di manutenzione devono essere eseguiti da un tecnico specializzato.

• I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

• Quando si fora la parete, fare attenzione a non danneggiare i collegamenti elettrici e/o tubature.

• Le aperture di ventilazione devono essere sempre scaricate all’aperto.

• Il fabbricante declina ogni responsabilità per qualsiasi danno causato da un uso improprio o da impostazioni errate.

• Una manutenzione e una pulizia adeguate assicurano la buona riuscita del lavoro e le migliori prestazioni dell’apparecchio. Pulire regolarmente tutto lo sporco ostinato sulla superfi cie per evitare accumuli di grasso. Rimuovere e pulire o cambiare regolarmente il fi ltro.

• Non cucinare cibo alla fi amma (“fl ambé”) sotto l’apparecchio. L’uso di fi amme libere potrebbe causare un incendio.

• L’inosservanza delle istruzioni per la pulizia della cappa e per la sostituzione e pulizia dei fi ltri comporta rischi di incendi.

• L’aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l’uscita indipendente.

• Devono essere rispettate tutte le normativa nazionali relative allo scarico dell’aria.

• Deve essere presente una ventilazione adeguata se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili. La pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per questo motivo, assicurarsi che il locale sia ben arieggiato.

• Non lasciare padelle sul fuoco senza sorveglianza durante la frittura di alimenti, in quanto l’olio usato per la frittura potrebbe infi ammarsi.

• Prima di toccare le lampadine sincerarsi che siano fredde.

• Non utilizzare o lasciare la cappa priva della lampadina correttamente montata, poiché questo può causare una scossa elettrica.

• La cappa non è un piano di appoggio, perciò non appoggiarvi oggetti né sovraccaricarla.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro adeguati.

• L’apparecchio non è idoneo all’utilizzo in esterno. AVVERTENZA: quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Installazione e collegamento Dopo avere disimballato l’apparecchio, controllare che l’apparecchio non presenti danni da trasporto. In caso di problemi, contattare il Servizio Assistenza. Per prevenire eventuali danni, si consiglia di rimuovere l’apparecchio dall’imballaggio in polistirolo soltanto prima dell’installazione. Preparazione per l’installazione AVVERTENZA: questo apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più persone. La distanza minima fra il piano di cottura e la parte inferiore della cappa non deve essere minore di 65 cm per i piani con bruciatori a gas o ad altri combustibili e di 50 cm per i fornelli elettrici.ITALIANO 45 Prima dell’installazione controllare anche le distanze minime indicate nel manuale del piano di cottura. Se nelle istruzioni di installazione del piano di cottura è specifi cata una distanza maggiore, occorre rispettare questa distanza. Collegamenti elettrici Controllare che la tensione indicata sulla targhetta del prodotto sia la stessa della rete elettrica. Queste informazioni sono indicate all’interno della cappa, sotto il fi ltro antigrasso. Il cavo di alimentazione (tipo H05 VV- F) deve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato. Se la cappa è provvista di spina, collegare l’apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interruttore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio. Utilizzo La cappa è progettata per essere utilizzata in “Versione aspirante” o in “Versione a ricircolo d’aria”. Versione aspirante (vedere il simbolo nelle istruzioni per l’installazione) Il vapore di cottura viene aspirato e convogliato al di fuori dell’abitazione attraverso un tubo di scarico (non in dotazione), collegato all’uscita del vapore della cappa. Assicurarsi che il tubo di scarico sia montato correttamente nell’uscita dell’aria con un sistema di collegamento idoneo. Importante: se già installato/i, rimuovere il/i fi ltro/i al carbone. Versione a ricircolo d’aria (vedere il simbolo nelle istruzioni per l’installazione) L’aria viene fi ltrata attraverso uno o più fi ltri e poi convogliata nuovamente nel locale. Importante: assicurarsi che vi sia una corretta circolazione dell’aria attorno alla cappa. Importante: se la cappa non ha in dotazione i fi ltri al carbone, devono essere ordinati e montati prima dell’uso dell’apparecchio. I fi ltri sono comunemente reperibili in commercio. La cappa deve essere installata lontano da aree particolarmente sporche, fi nestre, porte e fonti di calore. Gli accessori per il fi ssaggio alla parete non sono inclusi perché pareti di materiali diversi richiedono tipi diversi di accessori di fi ssaggio. Usa sistemi di fi ssaggio adatti alle pareti della tua casa e al peso dell’elettrodomestico. Per maggiori dettagli, rivolgiti a un rivenditore specializzato. Conservare queste istruzioni per future consultazioni.ITALIANO 46 AVVERTENZA - Evitare l’uso di pulitrici a getto di vapore. - Scollegare l’apparecchio dalla rete elettrica. IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l’apparecchio, pulirlo subito con un panno umido.

• Pulire le superfi ci con un panno umido. Se molto sporche, aggiungere all’acqua qualche goccia di detersivo per i piatti. Asciugare con un panno asciutto. IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. A lungo andare, possono rovinare la superfi cie.

• Usare detergenti specifi ci per la pulizia dell’apparecchio e seguire le istruzioni del produttore. IMPORTANTE: pulire i fi ltri almeno una volta al mese e rimuovere i residui di olio o grasso. Pulizia e manutenzione Descrizione dell’apparecchio Pannello comandi

Interruttore ON/OFF aspirazione e

elocità di aspirazione minima.

Interruttore velocità aspirazione media.

Interruttore velocità aspirazione massima.

1ITALIANO 47 Per lavare il fi ltro antigrasso Il fi ltro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano o in lavastoviglie a basse temperature e con un programma breve. Con il lavaggio in lavastoviglie il fi ltro antigrasso può scolorirsi leggermente, ma le sue caratteristiche di fi ltraggio non cambiano assolutamente. Manutenzione del fi ltro antigrasso:

1. Scollegare la cappa dalla rete elettrica

2. Togliere i fi ltri antigrasso: tirare la

maniglia di sgancio a molla , poi estrarre il fi ltro verso il basso.

3. Dopo aver lavato il fi ltro antigrasso

procedere nel senso inverso per il montaggio assicurandosi che copra l’intera superfi cie di aspirazione. Per pulire il fi ltro al carbone lavabile: Il fi ltro al carbone può essere lavato ogni due mesi in acqua calda con detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie, eseguire il ciclo di lavaggio completo senza stoviglie all’interno). Togliere l’acqua in eccesso senza rovinare il fi ltro, dopodiché togliere il materassino posto all’interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo defi nitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Manutenzione del fi ltro al carbone

1. Togliere i fi ltri antigrasso.

2. Agganciare prima il fi ltro al carbone

sul retro alla linguetta metallica della cappa, poi sulla parte anteriore con i due pomelli.

3. Per lo smontaggio del fi ltro al carbone

ripetere la procedura sopra illustrata girando di 90° i pomelli che lo fi ssano alla cappa.

4. Rimontare i fi ltri antigrasso.ITALIANO 48

Manutenzione delle lampadine Scollegare la cappa dalla rete elettrica. Avvertenza Prima di toccare le lampadine assicurarsi che siano fredde.

1. Usare un piccolo cacciavite per far leva

sui bordi della plafoniera per togliere la lampadina.

2. Sostituire la lampadina danneggiata.

Usare solo lampade alogene da 10W max GU4 - 12V - Ø 35mm - 30° - Dichoric. Importante: non toccare la lampadina con le mani.

3. Effettuare la sostituzione e montare la

nuova lampadina seguendo le istruzioni sopra indicate in ordine inverso.ITALIANO 49 Problema Possibile causa Soluzione L’apparecchio non funziona Mancanza di alimentazione elettrica Verifi care la presenza di alimentazione elettrica. Spegnere e riavviare l’apparecchio per verifi care se l’anomalia persiste. L’apparecchio non è collegato alla presa di alimentazione elettrica Controllare se l’apparecchio è collegato all’alimentazione elettrica. Spegnere e riavviare l’apparecchio per verifi care se l’anomalia persiste. Il livello di aspirazione della cappa non è suffi ciente La velocità di aspirazione è troppo bassa Controllare la velocità di aspirazione e, se necessario, regolarla. I fi ltri metallici sono sporchi Controllare se i fi ltri sono puliti. Se non lo sono, lavarli in lavastoviglie. Le aperture di aspirazione dell’aria sono ostruite Controllare se le aperture di aspirazione dell’aria sono prive di ostruzioni e, se presenti, rimuoverle. La luce non funziona La lampadina è rotta Controllare la lampadina e, se necessario, sostituirla. La lampadina non è montata correttamente Verifi care se la lampadina è montata correttamente. Se non lo è, montarla correttamente. Cosa fare se... Prima di rivolgersi al Servizio Assistenza: riavviare l’apparecchio per accertarsi che l’inconveniente sia stato ovviato. In caso contrario, spegnerlo nuovamente e ripetere l’operazione dopo un’ora. Se, dopo aver eseguito i controlli elencati nella guida ricerca guasti e riacceso l’apparecchio, l’apparecchio continua a non funzionare correttamente, contattare il Servizio Assistenza, illustrando chiaramente il problema e comunicando:

• il tipo e il numero di serie dell’apparecchio (indicato sulla targhetta del prodotto);

• il numero di assistenza (il numero che segue la parola SERVICE sulla targhetta del prodotto all’interno dell’apparecchio).ITALIANO 50 Dati tecnici Dimensioni - Interne (mm) Larghezza 430 Altezza 1150 Profondità 430 Portata d’aria max. - Aspirazione (m

/h) 608 Rumorosità max. - Aspirazione (dBa) 66,9 Portata d’aria max. - Ricircolo (m

/h) 252 Rumorosità max. - Ricircolo (dBa) 68,5 Potenza totale (W) 275 Lampadine 2x 10W Peso (Kg) 26,35 Altezza minima di installazione (cm) cucine a gas o miste 65 cucine elettriche 50 I dati tecnici sono riportati nella targhetta posta sul lato interno dell’apparecchio.ITALIANO 51 Consigli per la salvaguardia dell’ambiente Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio . Le diverse parti dell’imballaggio non devono quindi essere disperse nell’ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali. Rottamazione dell’apparecchio - Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE). - Smaltendo questo prodotto in modo corretto si contribuirà a prevenire potenziali danni all’ambiente e alla salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come rifi uto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Smaltimento elettrodomestici

• Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifi uti. Prima della rottamazione, renderlo inutilizzabile tagliando il cavo di alimentazione.

• Per ulteriori informazioni sul trattamento, recupero e riciclaggio di elettrodomestici, contattare l’uffi cio locale competente, il servizio di raccolta dei rifi uti domestici o il negozio presso il quale il prodotto è stato acquistato. Dichiarazione di conformità

• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a: - gli obiettivi di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti); - i requisiti di protezione della Direttiva “EMC” 2004/108/CE. La sicurezza elettrica è garantita soltanto quando l’apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge. GARANZIA IKEA Quanto dura la garanzia IKEA? Questa garanzia è valida per 5 (cinque) anni a partire dalla data di acquisto/ consegna del tuo elettrodomestico presso un negozio IKEA, salvo che l’elettrodomestico appartenga alla gamma LAGAN, nel qual caso la garanzia è di 2 (due) anni. È necessario esibire lo scontrino originale come documento comprovante l’acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità. Elettrodomestici non coperti dalla garanzia IKEA di 5 (cinque) anni La garanzia di 5 (cinque) anni è valida per tutti gli elettrodomestici “IKEA” acquistati a partire dal 1° Agosto 2007 eccetto che per la gamma di prodotti LAGAN di “IKEA”. Chi fornisce il servizio? Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizio attraverso la propria rete di Partner di Assistenza autorizzati.ITALIANO 52 Cosa copre questa garanzia? La garanzia copre i difetti dell’elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire dalla data di acquisto/consegna dell’elettrodomestico. Questa garanzia è applicabile solo all’uso domestico. Le eccezioni sono descritte alla voce “Cosa non è coperto dalla garanzia?”. Nel periodo di validità della garanzia, i costi di riparazione (pezzi di ricambio, manodopera e viaggi del personale tecnico) saranno sostenuti dal servizio assistenza, fermo restando che l’accesso all’apparecchiatura per l’intervento di riparazione non comporti spese particolari. Queste condizioni sono conformi alle direttive EU (No. 99/44/CE) e alle norme locali. I componenti sostituiti diventano proprietà di IKEA. Come IKEA interverrà per risolvere il problema? Il servizio assistenza incaricato da IKEA per l’esecuzione del servizio esaminerà il prodotto e deciderà, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato tramite i rispettivi Centri di Assistenza, a propria esclusiva discrezione, riparerà il prodotto difettoso o provvederà a sostituirlo con un prodotto uguale o di pari valore. Cosa non è coperto dalla garanzia?

• Danni provocati deliberatamente, danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un’installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati dalla presenza di eccessivo calcare nelle condutture idriche. Danni causati da eventi atmosferici e naturali.

• Le parti soggette a consumo, incluse batterie e lampadine.

• Danni a parti non funzionali e decorative che non infl uiscono sul normale uso dell’elettrodomestico, inclusi graffi e differenze di colore.

• Danni accidentali causati da corpi o sostanze estranee e danni causati da pulizia o eliminazione di ostruzioni da fi ltri, sistemi di scarico o cassetti del detersivo.

• Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglie, tubi di alimentazione e drenaggio, guarnizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errori di fabbricazione.

• Casi in cui non vengono rilevati difetti funzionali durante la visita di un tecnico.

• Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.

• Riparazioni causate da un’installazione non corretta o non conforme alle specifi che.

• Casi di uso improprio e/o non domestico dell’apparecchio, ad es. uso professionale.

• Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altro indirizzo, IKEA non è responsabile per eventuali danni che potrebbero verifi carsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all’indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.

• Costi inerenti la prima installazione dell’elettrodomestico IKEA. Tuttavia, qualora un fornitore di serviziITALIANO 53 IKEA o un suo partner autorizzato ripari o sostituisca l’apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l’apparecchio riparato o installeranno l’apparecchio in sostituzione, se necessario. Tali restrizioni non valgono per regolari interventi svolti da personale tecnico qualifi cato con ricambi originali per adattare l’apparecchio alle disposizioni tecniche di sicurezza di un altro paese UE. Applicazione delle leggi nazionali Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di ogni paese in termini di garanzia. Tali condizioni non limitano tuttavia in alcun modo i diritti del consumatore defi niti dalle leggi locali. Area di validità Per gli elettrodomestici acquistati in una nazione EU e portati in un’altra nazione EU, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L’obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l’elettrodomestico è conforme ed è installato secondo: - le specifi che tecniche del paese in cui viene richiesta l’applicazione della garanzia; - le informazioni sulla sicurezza contenute nelle Istruzioni per il montaggio e nel Manuale dell’utente. Il servizio ASSISTENZA dedicato per gli apparecchi IKEA Non esitate a contattare il Servizio di Assistenza Tecnica post-vendita incaricato da IKEA per:

• richiedere assistenza tecnica nel periodo di garanzia

• richiedere chiarimenti sull’installazione degli elettrodomestici IKEA installati nelle cucine IKEA

• richiedere informazioni sul funzionamento degli elettrodomestici IKEA. Per assicurarvi la migliore assistenza vi preghiamo di leggere attentamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci. Come contattarci se avete bisogno di assistenza Al fi ne di garantirvi un servizio più veloce, vi suggeriamo di utilizzare i numeri di telefono riportati in questo manuale. Fate sempre riferimento ai numeri indicati nel manuale dell’apparecchiatura per la quale avete bisogno di assistenza. Vi suggeriamo di avere sempre a disposizione il codice IKEA (8 cifre) e il codice a 12 cifre riportati nell’etichetta del vostro prodotto.

CONSERVATE IL DOCUMENTO DI

ACQUISTO/CONSEGNA! È la prova del vostro acquisto ed è necessario esibirlo affi nché la garanzia sia valida. Sullo scontrino sono riportati anche il nome e il codice articolo IKEA (8 cifre) per ogni apparecchiatura acquistata. Avete bisogno di ulteriore aiuto? Per qualunque informazione non relativa all’assistenza vi preghiamo di far riferimento al Servizio Cliente del punto vendita IKEA di riferimento. Vi preghiamo di leggere attentamente la documentazione tecnica relativa all’elettrodomestico prima di contattarci. Siete pregati di contattare il numero del Servizio di Assistenza Tecnica post vendita incaricato da IKEA riportato sull’ultima pagina di questo manuale.54
