MANUALE UTENTE AWZ 9614 F WHIRLPOOL

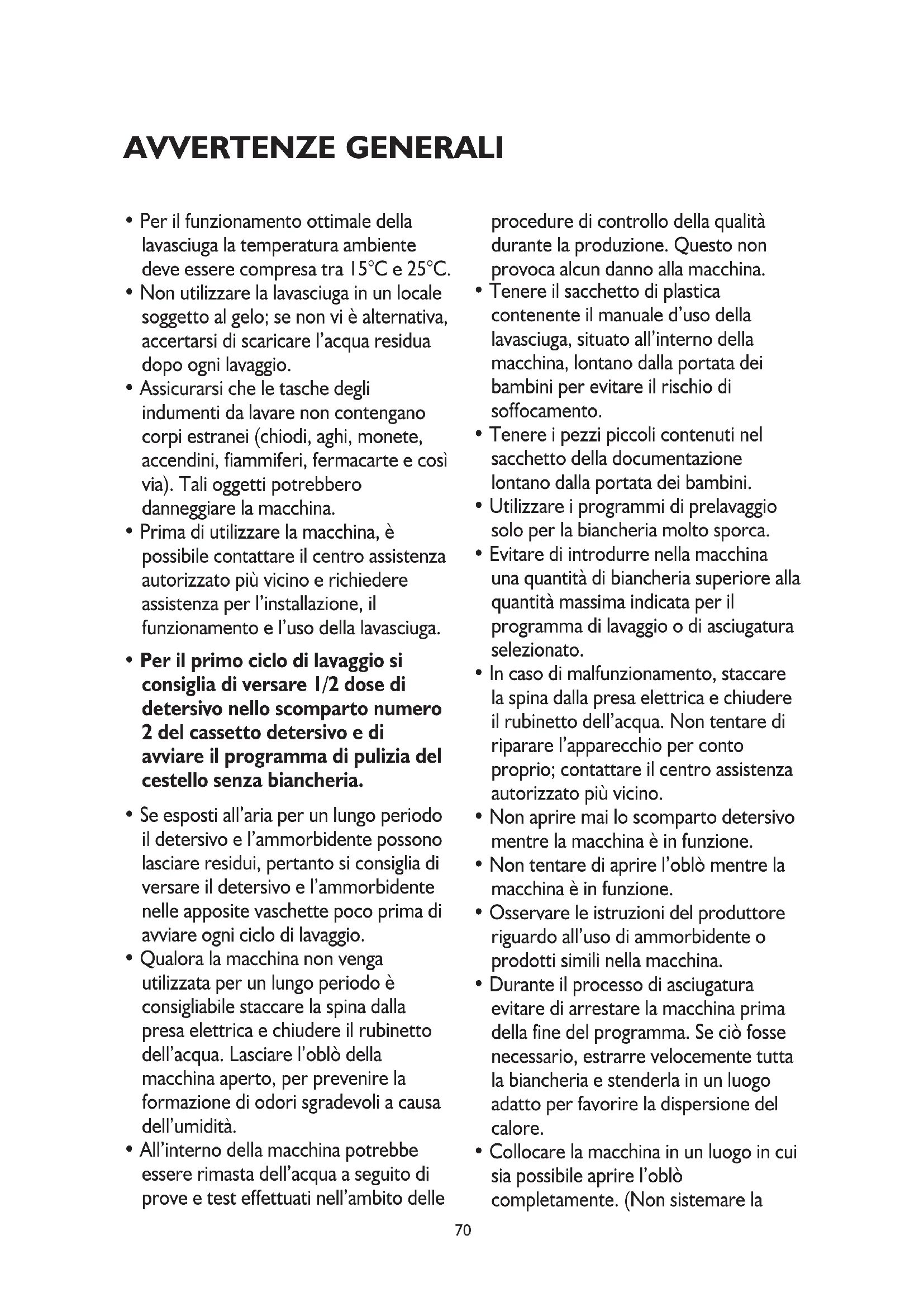

• Per il funzionamento ottimale della lavasciuga la temperatura ambiente deve essere compresa tra 15°C e 25°C.

• Non utilizzare la lavasciuga in un locale soggetto al gelo; se non vi è alternativa, accertarsi di scaricare l’acqua residua dopo ogni lavaggio.

• Assicurarsi che le tasche degli indumenti da lavare non contengano corpi estranei (chiodi, aghi, monete, accendini, fiammiferi, fermacarte e così via). Tali oggetti potrebbero danneggiare la macchina.

• Prima di utilizzare la macchina, è possibile contattare il centro assistenza autorizzato più vicino e richiedere assistenza per l’installazione, il funzionamento e l’uso della lavasciuga.

• Per il primo ciclo di lavaggio si consiglia di versare 1/2 dose di detersivo nello scomparto numero 2 del cassetto detersivo e di avviare il programma di pulizia del cestello senza biancheria.

• Se esposti all’aria per un lungo periodo il detersivo e l’ammorbidente possono lasciare residui, pertanto si consiglia di versare il detersivo e l’ammorbidente nelle apposite vaschette poco prima di avviare ogni ciclo di lavaggio.

• Qualora la macchina non venga utilizzata per un lungo periodo è consigliabile staccare la spina dalla presa elettrica e chiudere il rubinetto dell’acqua. Lasciare l’oblò della macchina aperto, per prevenire la formazione di odori sgradevoli a causa dell’umidità.

• All’interno della macchina potrebbe essere rimasta dell’acqua a seguito di prove e test effettuati nell’ambito delle procedure di controllo della qualità durante la produzione. Questo non provoca alcun danno alla macchina.

• Tenere il sacchetto di plastica contenente il manuale d’uso della lavasciuga, situato all’interno della macchina, lontano dalla portata dei bambini per evitare il rischio di soffocamento.

• Tenere i pezzi piccoli contenuti nel sacchetto della documentazione lontano dalla portata dei bambini.

• Utilizzare i programmi di prelavaggio solo per la biancheria molto sporca.

• Evitare di introdurre nella macchina una quantità di biancheria superiore alla quantità massima indicata per il programma di lavaggio o di asciugatura selezionato.

• In caso di malfunzionamento, staccare la spina dalla presa elettrica e chiudere il rubinetto dell’acqua. Non tentare di riparare l’apparecchio per conto proprio; contattare il centro assistenza autorizzato più vicino.

• Non aprire mai lo scomparto detersivo mentre la macchina è in funzione.

• Non tentare di aprire l’oblò mentre la macchina è in funzione.

• Osservare le istruzioni del produttore riguardo all’uso di ammorbidente o prodotti simili nella macchina.

• Durante il processo di asciugatura evitare di arrestare la macchina prima della fine del programma. Se ciò fosse necessario, estrarre velocemente tutta la biancheria e stenderla in un luogo adatto per favorire la dispersione del calore.

• Collocare la macchina in un luogo in cui sia possibile aprire l’oblò completamente. (Non sistemare la AVVERTENZE GENERALI71 macchina in luoghi in cui l’oblò non può essere aperto completamente.)

• Collocare la macchina in un ambiente con un’adeguata ventilazione e un costante ricambio d’aria. Avvisi di sicurezza Leggere attentamente questi avvisi di sicurezza. La mancata osservanza di questi avvisi può provocare lesioni gravi o persino la morte. Rischio di ustioni!

• Non toccare il tubo di scarico né l’acqua di scarico, poiché durante il funzionamento l’apparecchio può raggiungere temperature elevate.

• Al termine del ciclo di asciugatura aprire l’oblò della macchina completamente. Non toccare il vetro dell’oblò, poiché vi è il rischio di ustioni per via della temperatura elevata. Rischio di elettrocuzione!

• Non utilizzare prese multiple, adattatori o prolunghe.

• Non utilizzare spine danneggiate o spine con i cavi usurati.

• Per scollegare l’apparecchio non tirare il cavo.

• Per scollegare l’apparecchio afferrare e tirare la spina.

• Evitare di collegare o scollegare la spina dalla presa con le mani bagnate per prevenire scosse elettriche.

• Non toccare mai la macchina con mani o piedi bagnati o umidi.

• In caso di malfunzionamento del cavo di alimentazione contattare il centro assistenza autorizzato più vicino. Rischio di inondazione!

• Prima di appendere il tubo di scarico al lavandino controllare se l’acqua defluisce rapidamente.

• Adottare le misure necessarie per impedire al tubo appeso di scivolare.

• La forza di reazione di un tubo non correttamente posizionato può provocare lo spostamento del tubo appeso al lavandino. Adottare le misure necessarie per impedire al tappo del lavandino di ostruire lo scarico del lavandino. Rischio di esplosione!

• Dal momento che l’apparecchio dispone della funzione di asciugatura, accertarsi che sostanze quali prodotti chimici smacchianti o detergenti a gas, precedentemente applicate alla biancheria, siano state sciacquate via e rimosse. In caso contrario può verificarsi il rischio di esplosione quando si utilizza la funzione di asciugatura della macchina. Rischio di incendio!

• Non asciugare biancheria asciutta non lavata nella macchina.

• Non tenere liquidi infiammabili o esplosivi vicino alla macchina.

• La biancheria macchiata di olio, acetone, alcol, petrolio, cherosene, prodotto smacchiante, acquaragia, cera d’api o solvente per cera deve essere lavata con una dose aggiuntiva di detersivo e acqua calda prima di essere sottoposta al ciclo di asciugatura. In caso contrario può verificarsi il rischio di incendio quando si utilizza la funzione di asciugatura della macchina.

• Se si seleziona un programma di lavaggio e asciugatura, non introdurre un dispositivo dosatore o una pallina dosatrice di detersivo nella macchina. Ciò potrebbe provocare un incendio.

• La biancheria non deve essere asciugata nella macchina nelle condizioni indicate di seguito a causa del rischio di incendio: - Se la biancheria non è lavata.72 - Se le macchie d’olio e altre macchie presenti sulla biancheria (olio alimentare, resti di balsamo e cosmetici, tracce di cibo e così via) non sono sufficientemente pulite. - Biancheria pulita con sostanze chimiche industriali. - Biancheria dotata di una grande quantità di parti e accessori in gommapiuma, spugna, gomma e simili. - Materiali in gomma, spugna e lattice, cuffie da doccia, tessuti a tenuta d’acqua, oggetti e indumenti con parti in gomma e cuscini con imbottitura in gommapiuma non devono essere asciugati nella macchina con la funzione di asciugatura. - Capi con parti imbottite danneggiate (cuscini e giacche). Le parti in gommapiuma che penzolano fuori dall’imbottitura potrebbero incendiarsi durante il ciclo di asciugatura. - Lo zolfo contenuto nei solventi per vernici può provocare corrosione. Si raccomanda pertanto di non introdurre mai solventi per vernici nella macchina. - Accertarsi di non lasciare dosatori di detersivo nella macchina insieme alla biancheria. Tali dosatori in plastica potrebbero sciogliersi durante la fase di asciugatura e danneggiare la macchina e la biancheria. - La biancheria trattata con un prodotto smacchiante deve essere risciacquata accuratamente prima del lavaggio. - Non utilizzare mai prodotti contenenti solventi (come ad esempio i detergenti a gas) nella macchina. - Rimuovere tutti gli oggetti (aghi, fermacarte, accendini, fiammiferi e così via) dalle tasche degli indumenti prima di caricare la macchina. Potrebbe presentarsi il rischio di incendio e di esplosione. - Non arrestare la macchina prima del termine del ciclo di asciugatura; se ciò fosse necessario, estrarre velocemente tutti i capi e stenderli per favorire la dispersione del calore. La fase finale del ciclo di asciugatura si svolge senza calore (fase di raffreddamento), per garantire che la temperatura dei capi raggiunga un livello che ne impedisca il danneggiamento. Rischio di cadute e lesioni!

• Non salire sulla macchina. Il piano superiore dell’apparecchio potrebbe cedere con il conseguente rischio di lesioni personali.

• Durante l’installazione riporre il tubo, il cavo e i materiali di imballaggio della macchina, onde evitare di inciampare e cadere.

• Non capovolgere o inclinare di lato la macchina.

• Non sollevare la macchina afferrandola per le parti sporgenti (cassetto detersivo, oblò). Tali parti potrebbero rompersi e provocare lesioni.

• Dopo l’installazione della macchina riporre accuratamente i materiali quali tubi e cavi, onde evitare rischi di inciampo e di lesioni. La macchina deve essere trasportata da almeno due persone.73 Sicurezza dei bambini!

• I bambini di età inferiore a 3 anni devono essere tenuti lontani dalla lavasciuga, salvo se costantemente sorvegliati.

• Non permettere ai bambini di giocare con la macchina. Si tratta di un apparecchio elettrico.

• Non lasciare i bambini incustoditi vicino alla macchina, poiché potrebbero chiudersi al suo interno.

• Il vetro dell’oblò e la superficie della macchina potrebbero essere estremamente caldi durante il funzionamento.

• È dunque particolarmente importante che i bambini non tocchino la macchina onde evitare lesioni alla pelle.

• Tenere i materiali di imballaggio lontano dalla portata dei bambini.

• Se il detersivo e altri prodotti detergenti vengono ingeriti vi è il rischio di avvelenamento, mentre il contatto con la pelle può provocare irritazione agli occhi e alla cute. Tenere detersivi e additivi lontano dalla portata dei bambini. Destinazione d’uso

• Leggere il presente manuale d’uso.

• Questa macchina è destinata all’uso in ambiente domestico. L’uso per scopi commerciali rende nulla la garanzia.

• Prima di procedere all’installazione controllare l’imballaggio della macchina e, dopo avere rimosso l’imballaggio, verificare la superficie esterna dell’apparecchio. Non utilizzare apparecchi danneggiati o forniti con l’imballaggio aperto.

• La lavasciuga può essere azionata da bambini di età superiore a 8 anni, nonché da persone affette da disabilità fisica, sensoriale o intellettiva o prive di esperienza e conoscenza, a condizione che siano sorvegliate o istruite in merito all’uso sicuro e che comprendano i rischi correlati all’uso dell’apparecchio.

• La macchina può essere utilizzata per capi lavabili e asciugabili dopo il lavaggio secondo quanto indicato sull’etichetta del produttore.

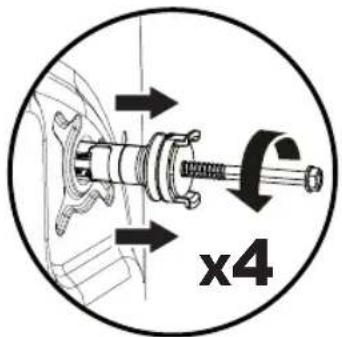

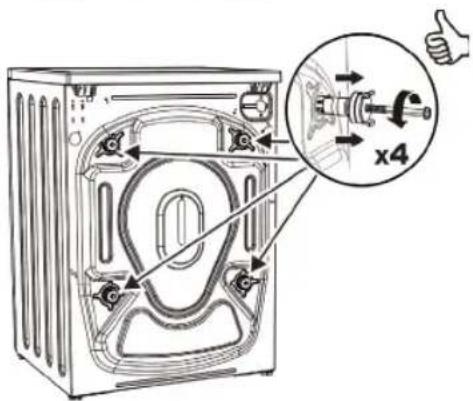

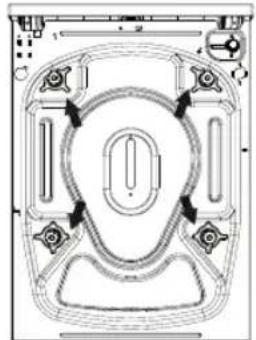

• Prima del primo utilizzo della macchina è necessario rimuovere le staffe di sicurezza per il trasporto. L’apparecchio non funziona in modo corretto se viene usato senza prima avere rimosso le staffe di sicurezza per il trasporto e tale utilizzo rende nulla la garanzia.

• La garanzia della macchina non copre i danni causati da fattori esterni (inondazioni, incendi, roditori e così via).

• Non gettare il presente manuale d’uso. Conservarlo in un luogo sicuro. Potrebbe essere necessario per riferimento futuro.

PRIMA DI UTILIZZARE LA MACCHINA74

Smaltimento responsabile dell’imballaggio e della vecchia macchina Rimozione dei materiali di imballaggio I materiali di imballaggio proteggono la macchina dai danni che potrebbe subire durante il trasporto. È importante riciclare i materiali di imballaggio. Il riciclo dei materiali consente di ridurre il consumo di materie prime e la produzione di rifiuti. Eliminazione della vecchia macchina I vecchi apparecchi elettrici possono contenere parti recuperabili. Non gettare mai nei rifiuti i dispositivi vecchi non più utilizzati. Conferire i vecchi dispositivi elettrici ed elettronici al centro di riciclaggio locale affinché le parti recuperabili possano essere riutilizzate. Accertarsi che i vecchi apparecchi siano conservati in un luogo appropriato, tenendo conto della sicurezza dei bambini, finché non vengono smaltiti.

IMBALLAGGIO E AMBIENTE

Seguono alcune informazioni importanti per utilizzare la macchina in modo più efficiente:

• La quantità di biancheria introdotta nella lavasciuga non deve superare la quantità massima indicata. Per un funzionamento più efficiente evitare di sovraccaricare la macchina.

• Per risparmiare elettricità e acqua evitare l’uso del prelavaggio per la biancheria leggermente sporca.

INFORMAZIONI SU RISPARMIO ED

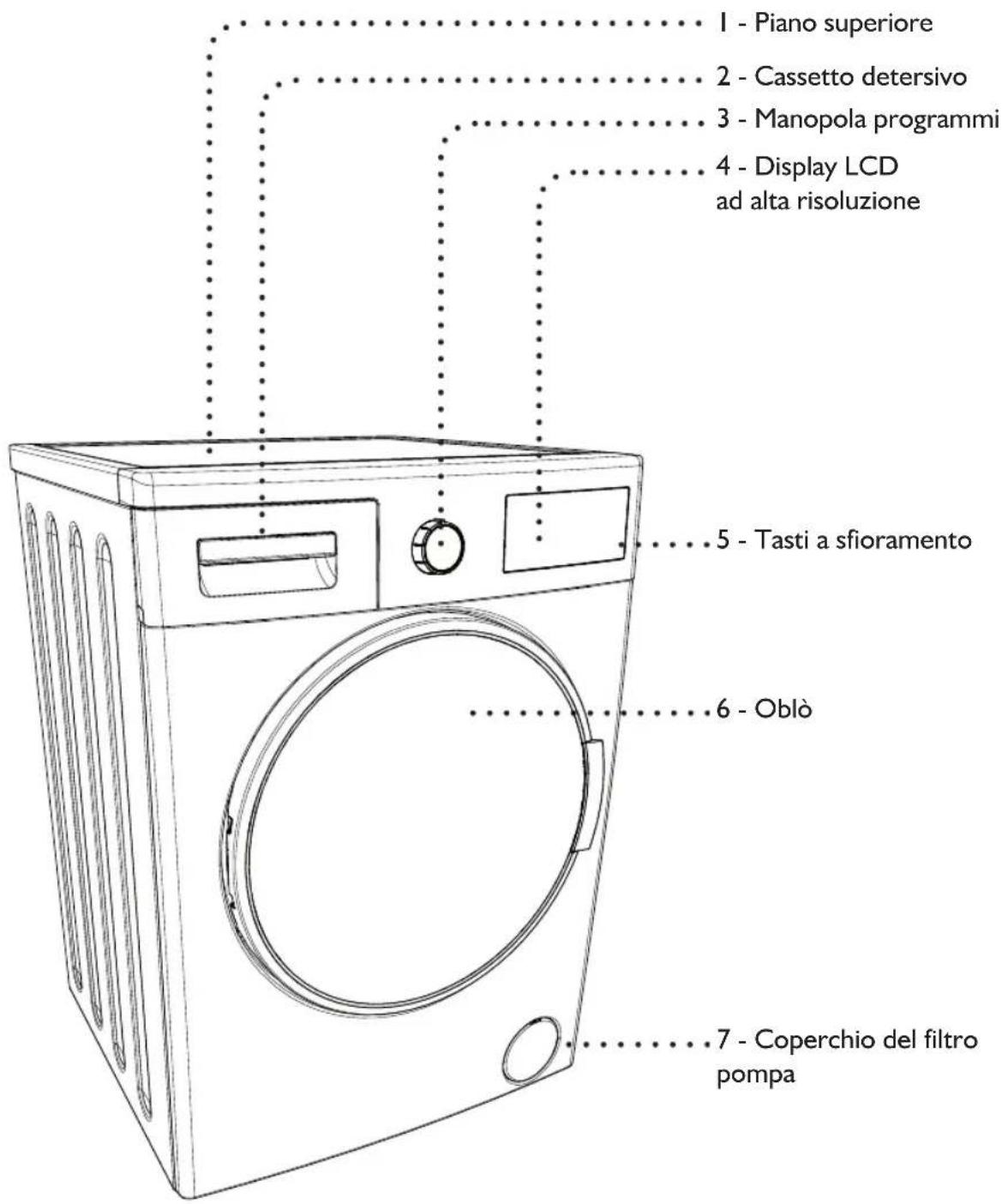

EFFICIENZA75 Aspetto generale

2 - Cassetto detersivo

5 - Tasti a sfioramento

7 - Coperchio del filtro

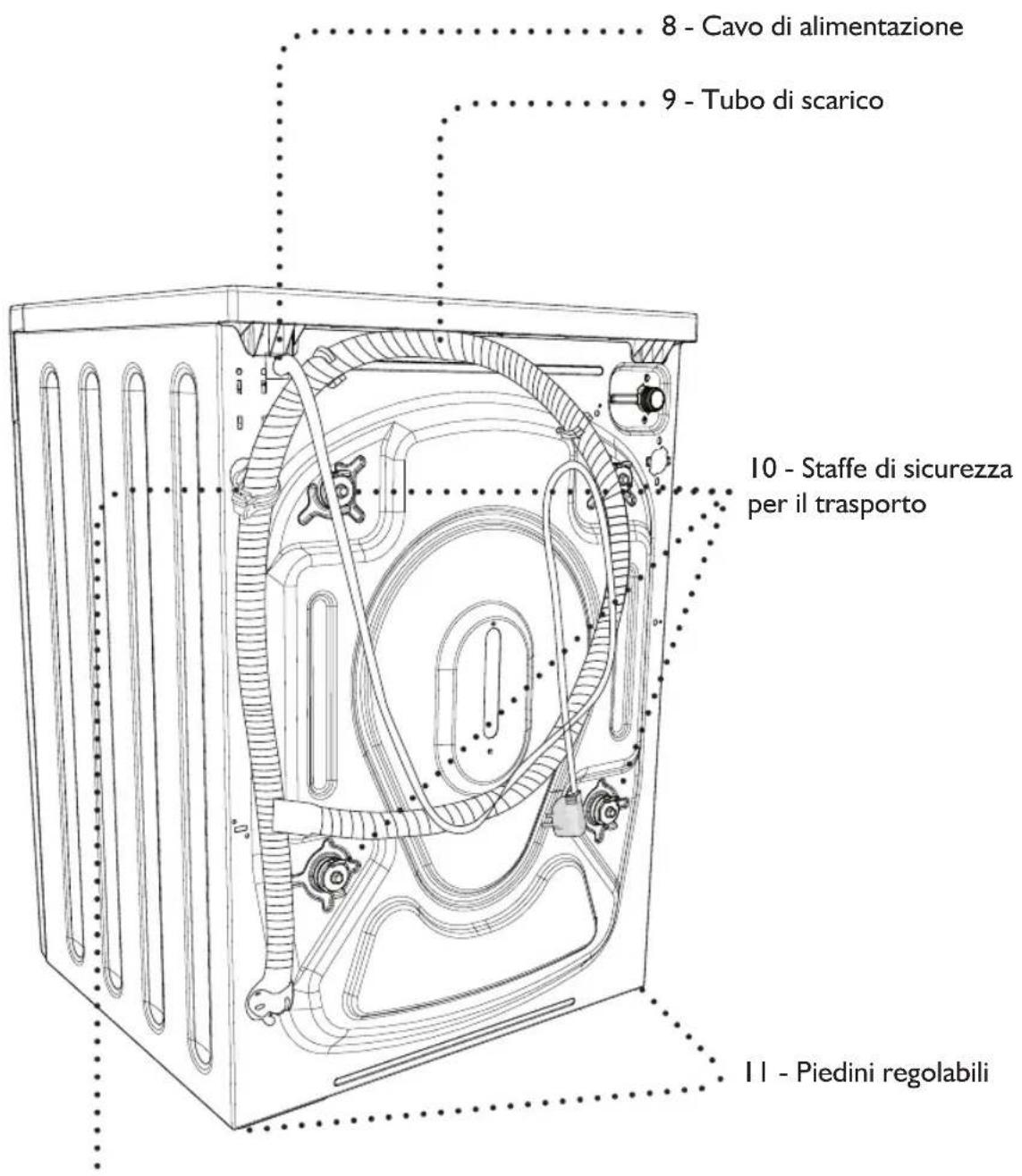

pompa76 Aspetto generale

8 - Cavo di alimentazione

10 - Staffe di sicurezza

(L’apparecchio non funziona correttamente se questo elemento in plastica viene rimosso. Si raccomanda pertanto di non rimuovere questo elemento in plastica in nessun caso.)

11 - Piedini regolabili77

Specifiche tecniche Massima capacità di lavaggio (biancheria asciutta) (kg) 9,0

• Massima capacità di asciugatura (kg) 6,0 Velocità di centrifuga (giri/min) 1400 Numero di programmi 15 Tensione di alimentazione/frequenza (V/Hz) 220-240/50 Pressione dell’acqua (Mpa) Massimo: 1 Minimo: 0,1 Dimensioni (altezza x larghezza x profondità) (mm) 845 x 597 x 582

• Non asciugare biancheria asciutta non lavata nella macchina. Consumo energetico (lavaggio, centrifuga, asciugatura) (kWh/ciclo) 6,12 Consumo energetico (solo lavaggio e centrifuga) (kWh/ciclo) 0,90 Consumo di acqua (lavaggio, centrifuga, asciugatura) (L/ciclo) 112 Consumo di acqua (solo lavaggio e centrifuga) (L/ciclo) 48 Programmi di controllo secondo la norma EN 50229 Programma per il ciclo di lavaggio: Programma: Cotone Eco, carico: 9 kg, temperatura: 60°C, velocità centrifuga: max 1400 giri al minuto, opzione: nessuna opzione selezionata. Programmi per il ciclo di asciugatura: Asciugatura prima parte: Programma: “asciugatura cotone”, carico: ~4,5 kg (1 lenzuolo + 16 federe) Opzione: appendere ( ) Asciugatura seconda parte: Programma: “asciugatura cotone”, carico: ~4,5 kg (2 lenzuoli + 2 federe + tutti gli asciugamani) Opzione: appendere ( )78 L’installazione della macchina deve essereeseguita solo dal personale di un centroassistenza autorizzato. Rimozione delle staffe di sicurezza per il trasporto Prima di utilizzare la macchina ènecessario rimuovere le staffe di sicurezza peril trasporto situate sul retro dell’apparecchio.Allentare le staffe di sicurezza per il trasportofacendole ruotare in senso antiorario per mezzo diuna chiave apposita.Estrarre quindi le staffe di sicurezza tirandole versol’esterno. Le staffe di sicurezza per il trasportodevono essere conservate per poter essereriutilizzate nel caso in cui sia necessario trasportarenuovamente la macchina, ad esempio durante untrasloco.NOTA: le staffe di sicurezza per il trasportodevono essere rimosse prima del primo utilizzodella macchina. I guasti alle macchine che vengonoutilizzate con le staffe di sicurezza per il trasportoancora installate non sono coperti dalla garanzia.Inserire i tappi a vite in plastica, forniti in dotazione,nei fori lasciati liberi dalle staffe di sicurezza per iltrasporto.

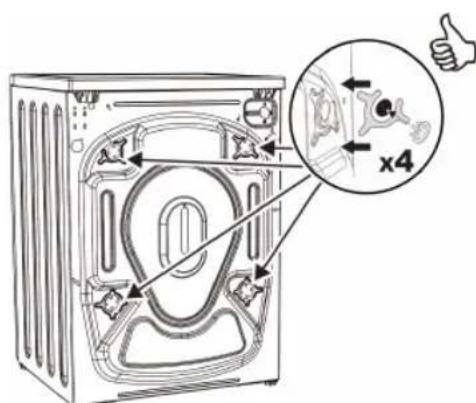

INSTALLAZIONE DELLA MACCHINA

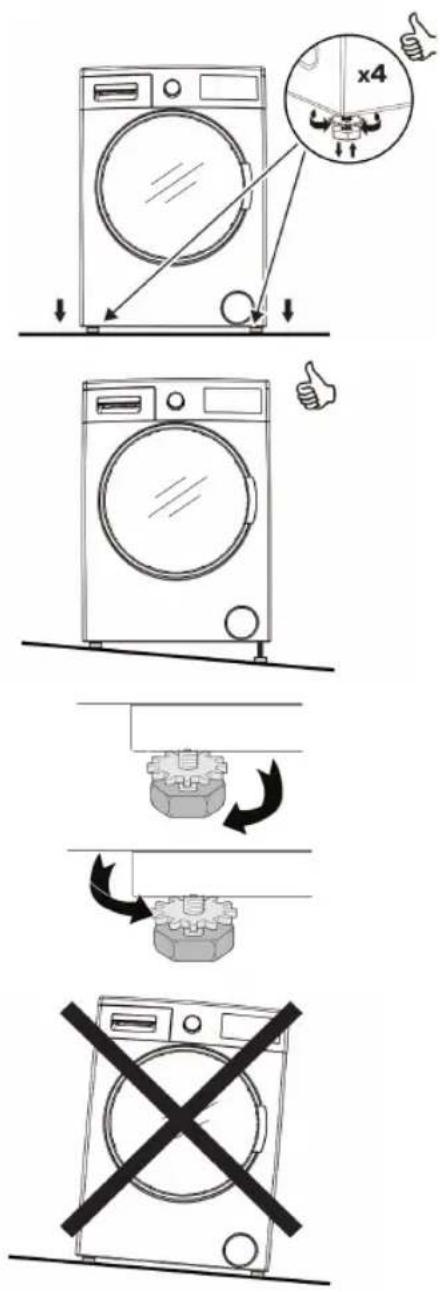

X479 Posizionamento della macchina e regolazione dei piedini Non installare la macchina su un tappeto o su un pavimento che possa ostacolare la ventilazione dalla base. Per un funzionamento silenzioso e privo di vibrazioni, collocare la macchina su una superficie salda e non sdrucciolevole. È possibile regolare la stabilità della macchina per mezzo di una livella posta sulla parte superiore. È possibile regolare la stabilità della macchina agendo sugli appositi piedini.

• Allentare il dado di regolazione in plastica.

• Regolare l’altezza dei piedini ruotandoli in un senso o nell’altro.

• Una volta raggiunta una posizione stabile, riavvitare il dado di regolazione in plastica.

• Non tentare mai di correggere eventuali imperfezioni del pavimento collocando pezzi di cartone, legno o materiali simili sotto la macchina.

• Durante la pulizia del pavimento su cui poggia la macchina, prestare attenzione a non alterare la stabilità dell’apparecchio. Collegamento elettrico

• La lavasciuga è regolata per funzionare a 220-240 V e 50 Hz.

• Il cavo di alimentazione della macchina è dotato di una speciale spina con messa a terra.

• La spina del cavo di alimentazione deve essere sempre inserita in una presa con messa a terra da 10 ampere. La corrente del fusibile della linea elettrica collegata alla spina deve essere anch’essa di 10 ampere.

• Se non si dispone di una presa e di un fusibile conformi alle suddette specifiche, rivolgersi ad un elettricista qualificato per l’installazione di una presa adatta.

• Non ci assumiamo alcuna responsabilità per danni derivanti dall’uso senza un’adeguata messa a terra. NOTA: l’uso a bassa tensione riduce la vita e le prestazioni della macchina.80 Collegamento alle prese d’acqua

• Questa macchina deve essere alimentata solo con acqua fredda.

• Usare solo i tubi di carico dell’acqua nuovi forniti con la macchina o acquistati presso rivenditori autorizzati.

• Una guarnizione è fornita in dotazione con i tubi per prevenire perdite d’acqua nel punto di collegamento. Collocare la guarnizione all’estremità del tubo di carico dell’acqua nuovo, in corrispondenza del rubinetto.

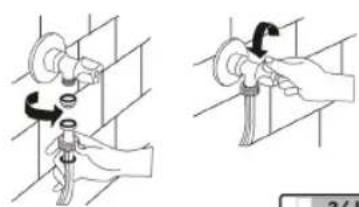

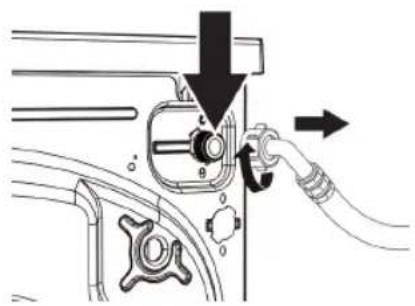

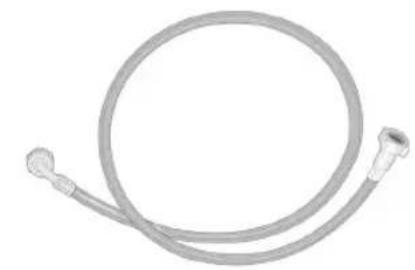

• Collegare l’estremità bianca del tubo di carico dell’acqua alla valvola di immissione dell’acqua sul retro della macchina. Con le mani, serrare le parti in plastica del tubo.

• Collegare l’altra estremità del tubo di carico dell’acqua ad un rubinetto filettato da 3/4”. Con le mani, serrare le parti in plastica del tubo.

• In caso di dubbi, rivolgersi ad un idraulico qualificato per l’esecuzione dei collegamenti.

• Dopo avere effettuato i collegamenti verificare che non vi siano perdite nei punti di collegamento.

• Un flusso d’acqua con pressione compresa tra 0,1 e 1 Mpa consente alla macchina di funzionare in modo più efficiente (una pressione pari a 0,1 Mpa comporta il passaggio di oltre 8 litri d’acqua al minuto attraverso un rubinetto completamente aperto).

• Accertarsi che i tubi di carico dell’acqua nuovi non siano piegati, rotti, schiacciati o deformati. NOTA: per effettuare il collegamento alle prese d’acqua, utilizzare solo il tubo di carico dell’acqua nuovo fornito con la macchina. Non utilizzare mai tubi di carico dell’acqua vecchi, usati o danneggiati.81 Collegamento dello scarico

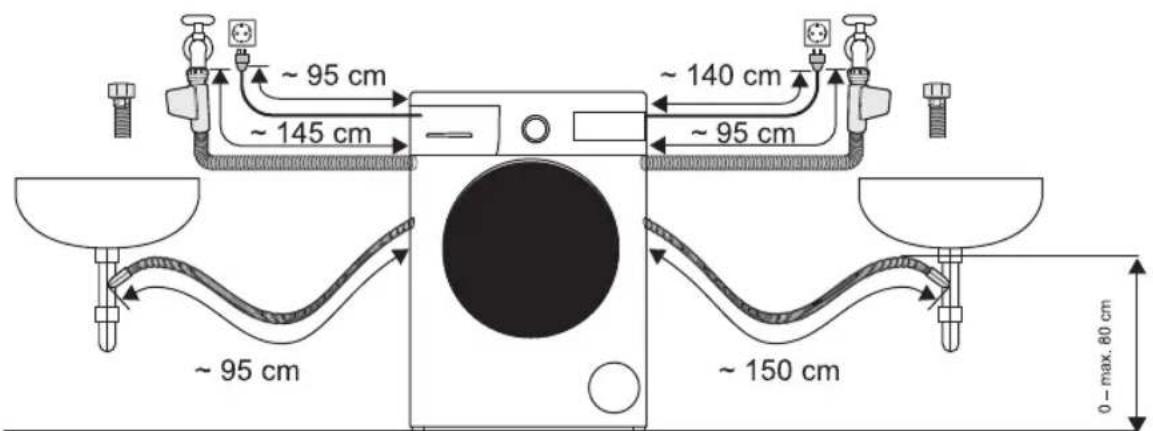

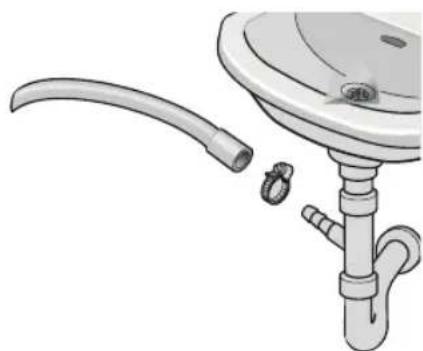

• Collegare il tubo di scarico ad una conduttura di scarico o ad un impianto speciale collegato al raccordo a gomito del lavandino, collocato ad un’altezza massima di 80 cm.

• Non tentare mai di allungare il tubo di scarico mediante giunzioni.

• Non collocare il tubo di scarico della macchina in alcun contenitore, secchio o nella vasca da bagno.

• Accertarsi che il tubo di scarico non sia piegato, deformato, schiacciato o allungato.82

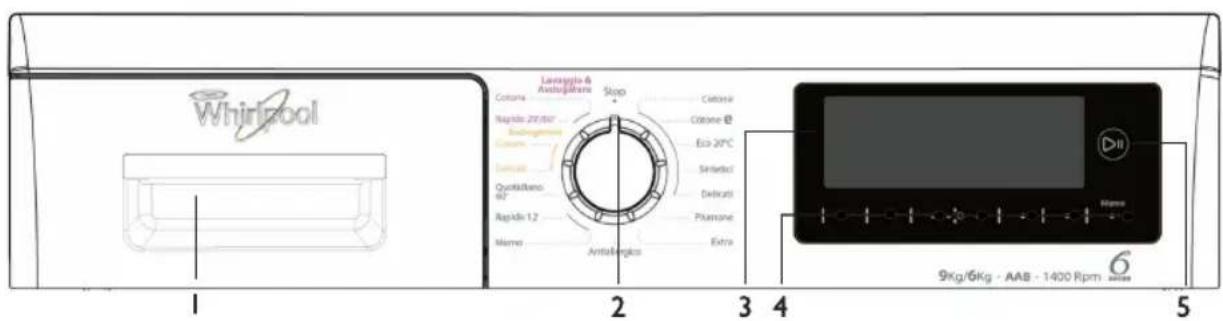

1. Cassetto detersivo

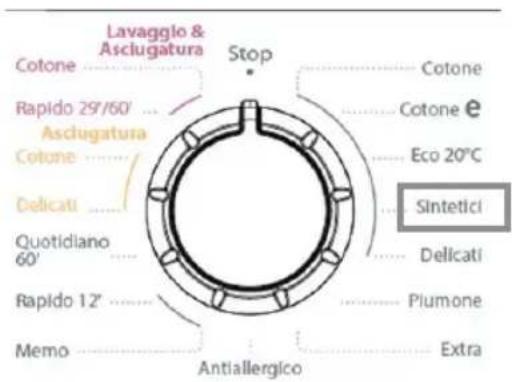

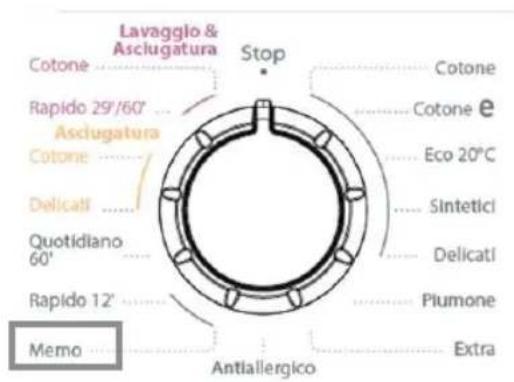

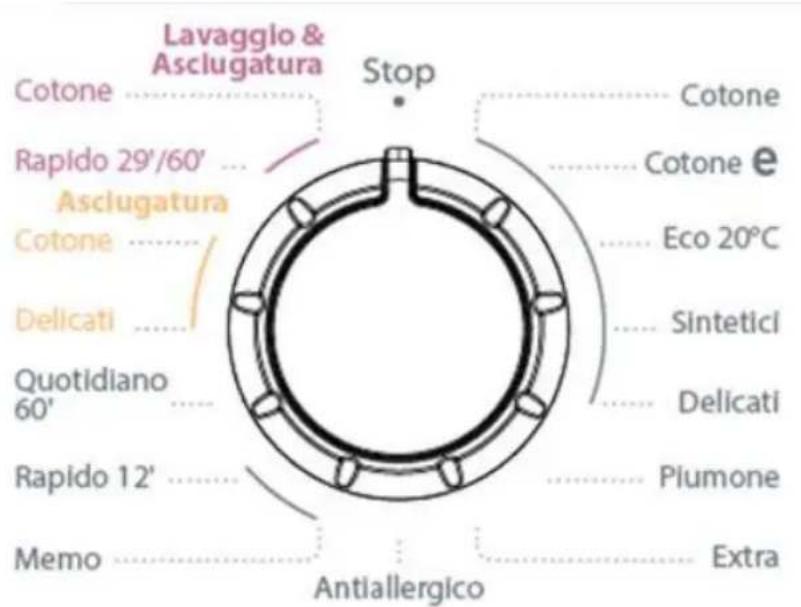

2. Manopola programmi

La manopola programmi consente di selezionare il programma desiderato. Per selezionare un programma è possibile ruotare la manopola in entrambe le direzioni. Accertarsi che la manopola sia impostata esattamente sul programma desiderato.

3. Display informazioni

Su questo display vengono visualizzate le caratteristiche del programma di lavaggio o di asciugatura selezionato, oltre ad informazioni sullo stato della macchina.

4. Tasti di regolazione e funzioni aggiuntive

La macchina è dotata di tasti a sfioramento. È sufficiente toccarli con delicatezza per effettuare una selezione.

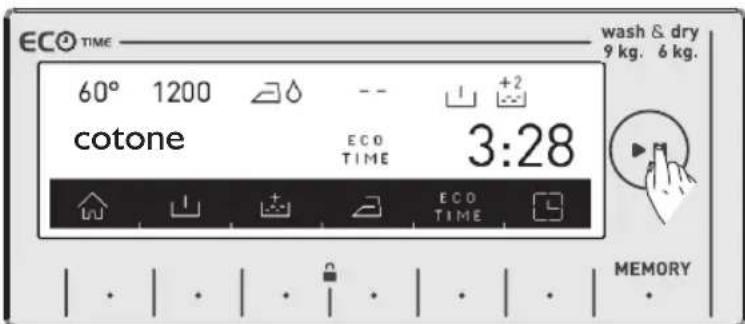

5. Tasto Avvio/Pausa

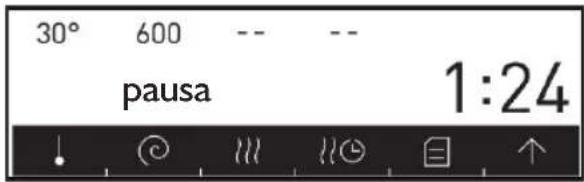

Questo tasto consente di avviare e di mettere in pausa la macchina. PANNELLO COMANDI83 (1) (2) Per lavare la biancheria con detersivo liquido è possibile usare l’apposita vaschetta. È possibile usare detersivo liquido per tutti i programmi senza prelavaggio. A tale scopo, inserire la vaschetta del detersivo liquido nel secondo scomparto del cassetto detersivo (presente nella macchina) e regolare la dose di detersivo liquido (usare la quantità di detersivo liquido indicata dal produttore). Non superare il limite contrassegnato dalla dicitura Max., usare solo per detersivo liquido, rimuovere la vaschetta dallo scomparto quando si utilizza detersivo in polvere. (1) (2) A seconda del modello Scomparto detersivo per lavaggio principale Scomparto ammorbidente Scomparto detersivo per prelavaggio Tacche di dosaggio detersivo in polvere Paletta per detersivo in polvere Descrizione del cassetto detersivo84 Scomparti del cassetto detersivo Scomparto detersivo per lavaggio principale: Versare in questo scomparto solo prodotti quali detersivo (liquido o in polvere) e anticalcare. La vaschetta del detersivo liquido è fornita in dotazio- ne e si trova all’interno della macchina.(*) Scomparto ammorbidente, inamidante: Versare in questo scomparto prodotti quali ammorbidente per biancheria (si consiglia di usare le dosi indicate dal produttore). Talvolta in questo scomparto sono presenti residui di ammorbidente. Ciò si verifica se l’ammorbidente non è abbastanza liquido. Per evitare questo problema, si raccoman- da di usare ammorbidenti molto liquidi o diluiti. Scomparto detersivo per prelavaggio: Usare questo scomparto solo quando è selezionata la funzione di prelavaggio. Si consiglia di usare il prelavaggio solo per la biancheria estremamente sporca. Per informazioni sulla corretta manutenzio- ne del cassetto detersivo, consultare il capitolo “Manutenzione e pulizia della macchina”. (*) A seconda del modello85 Manopola programmi La manopola programmi consente di selezionare il programma di lavaggio desiderato. Per selezionare un programma è possibile ruotare la manopola in entrambe le direzioni. Accertarsi che la manopola sia impo- stata esattamente sul programma desiderato. Per effettuare le prime impostazioni della lavasciuga:

• Inserire la spina della macchina nella presa elettrica.

• Aprire il rubinetto dell’acqua.

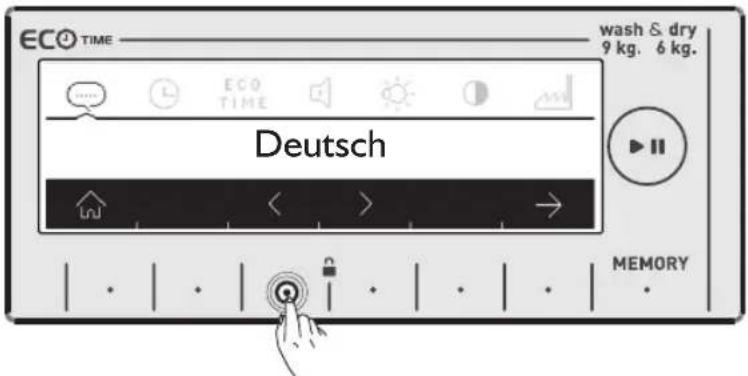

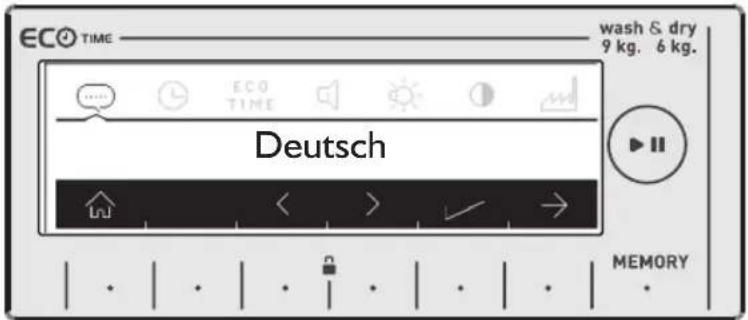

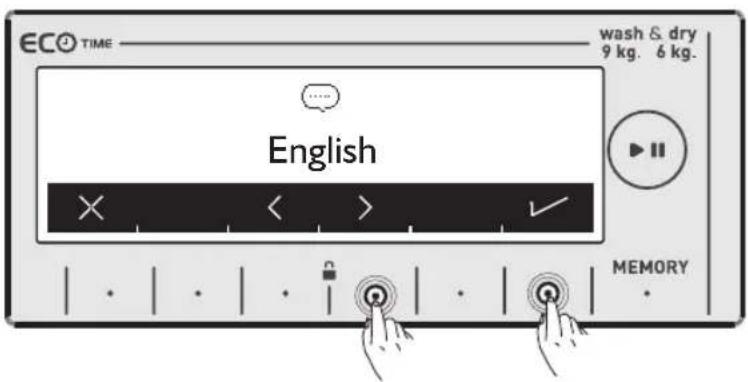

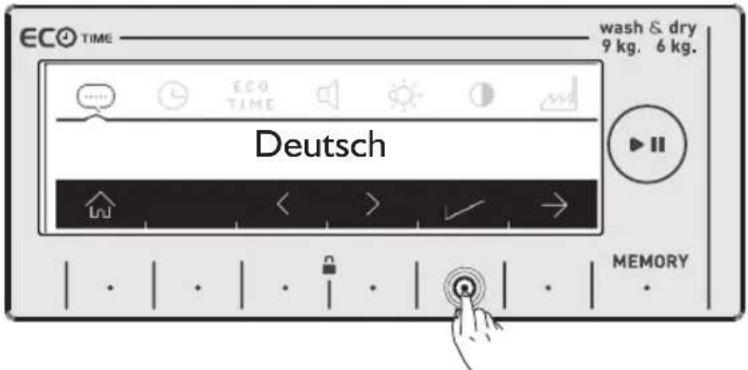

• Ruotare la manopola programmi. Impostazione selezione lingua

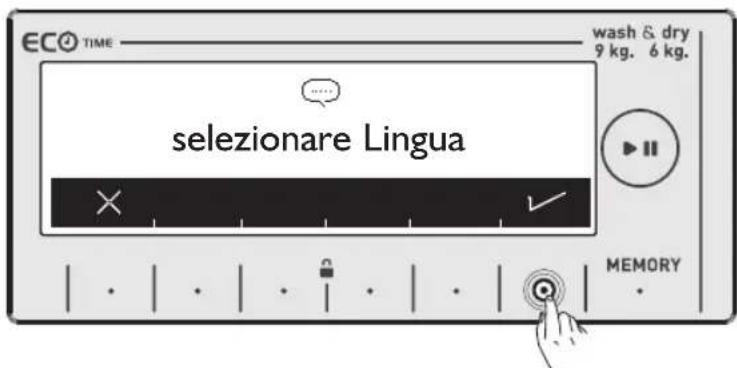

• Sul display viene visualizzata dapprima la schermata di selezione della lingua.

• Selezionare la lingua desiderata per mezzo del tasto .

• Per uscire dalla schermata senza effettuare alcuna selezione, utilizzare il tasto . selezionare Lingua

REGOLAZIONE DELLE IMPOSTAZIONI

• Selezionare la lingua desiderata con i tasti .

• Confermare la selezione della lingua con il tasto .

• Per modificare la lingua selezionata, andare alla schermata di selezione della lingua e usare i tasti .

• Per salvare la lingua selezionata, toccare il tasto .

• Verrà richiesto di confermare la lingua selezionata nella schermata.

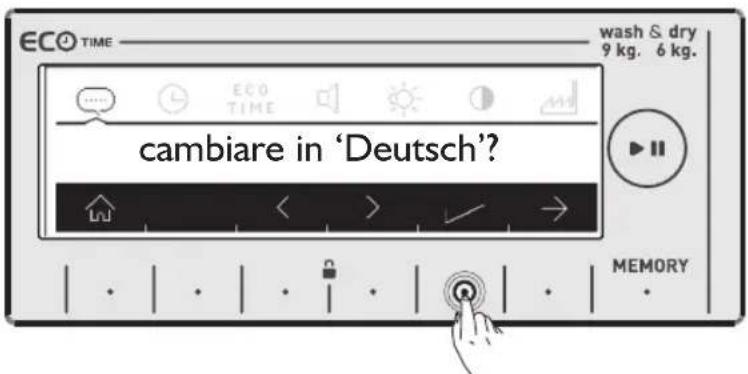

• Per confermare la selezione, toccare il tasto . cambiare in ‘Deutsch’? Deutsch Deutsch English• Se è stata selezionata la lingua errata, toccare il tasto e ripetere la selezione della lingua.

• Dopo avere confermato la modifica, la lingua selezionata risulta attiva. Impostazione Eco Time (fascia oraria economica)

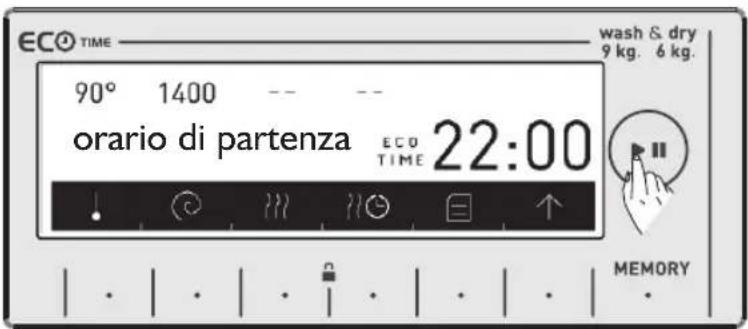

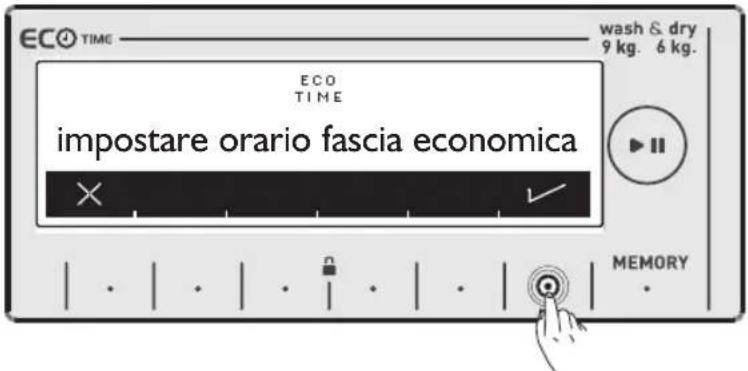

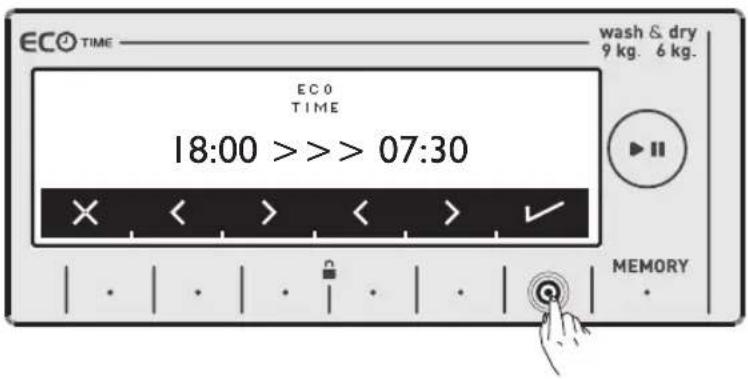

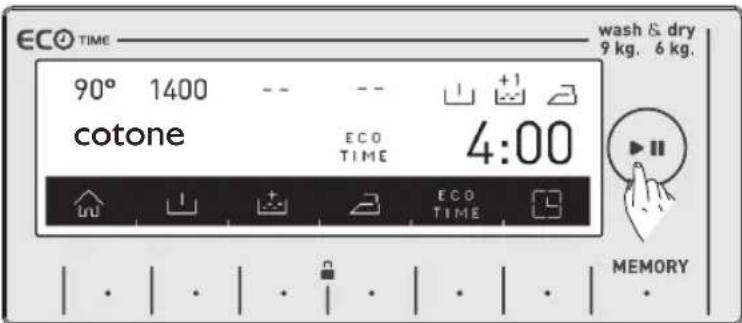

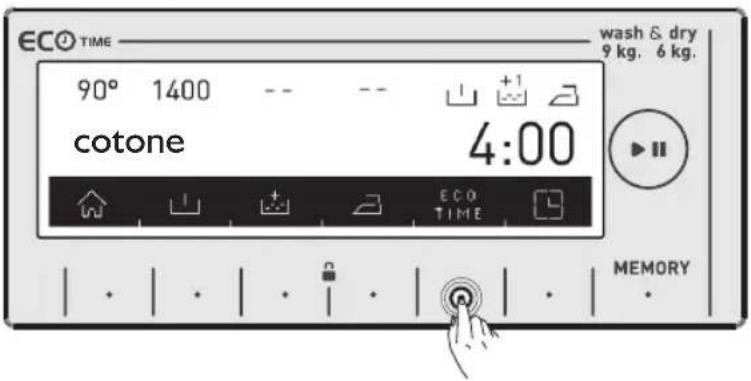

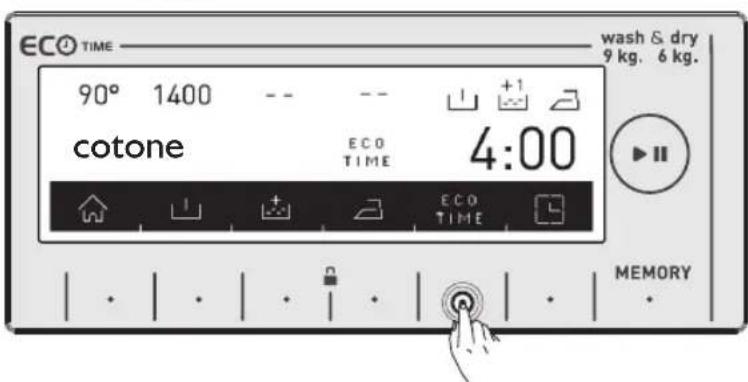

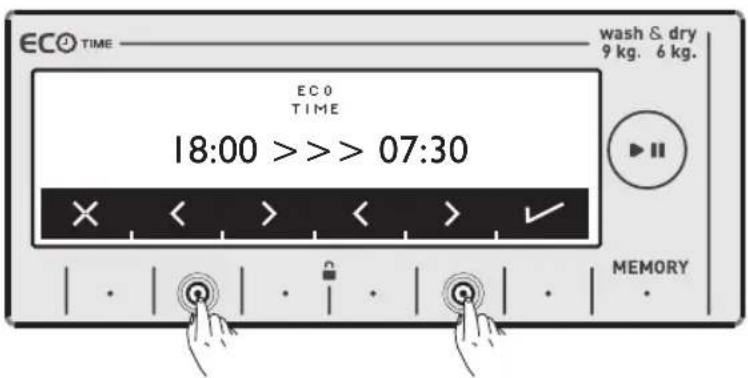

• Le tariffe dell’energia elettrica variano nell’arco della giornata in base alle fasce orarie stabilite dai fornitori. È possibile consultare tali fasce orarie e impostare la funzione Eco Time in modo da utilizzare la macchina negli orari più convenienti. Nota: per poter sfruttare la funzione di risparmio energetico, la corrente di rete deve essere collegata ad un “contatore intelligente”.

• Per eseguire questa impostazione, toccare il tasto .

• Per eseguire l’impostazione in un secondo tempo, toccare il tasto .

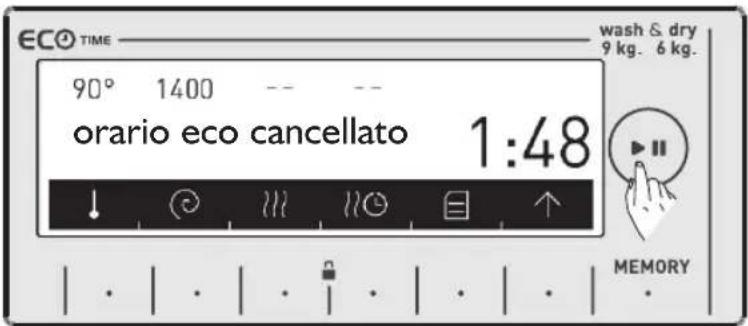

• È possibile impostare l’intervallo Eco Time mediante i tasti . Vedere la funzione aggiuntiva intervallo Eco Time. 18:00 >>> 07:30 impostare orario fascia economica Deutsch

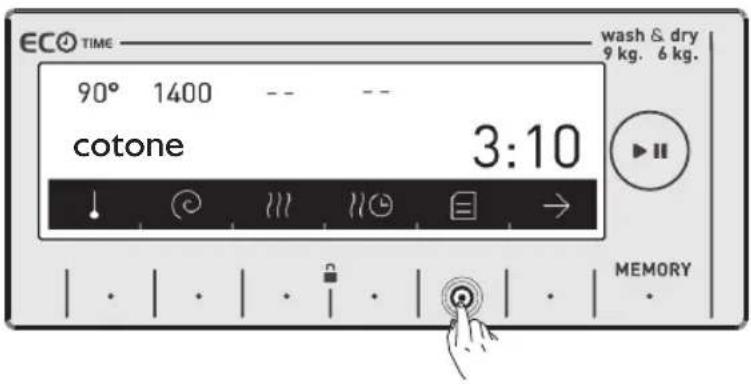

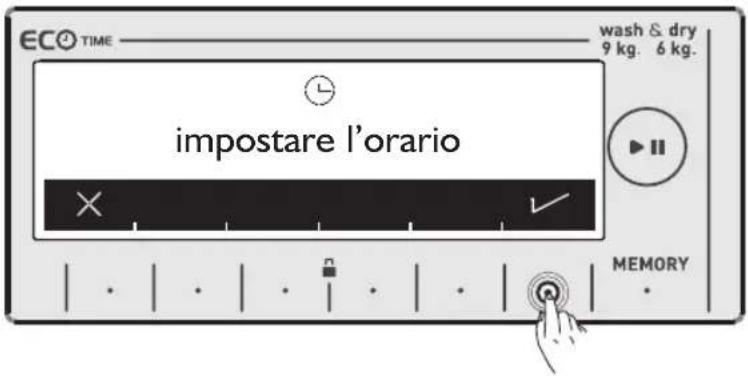

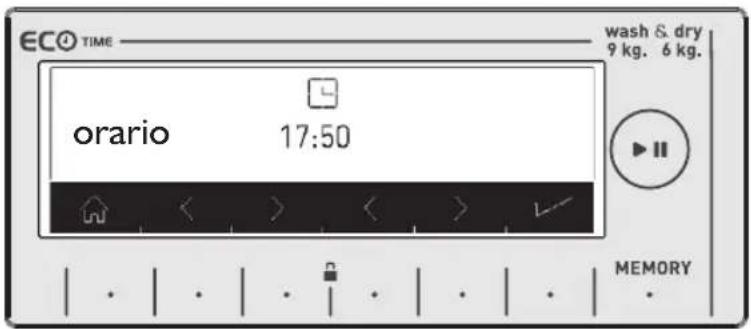

• Confermare la selezione mediante il tasto . Impostazione dell’ora corrente

• Si consiglia di impostare l’ora corrente durante l’installazione.

• La macchina chiede di confermare l’impostazione dell’ora corrente. Toccare il tasto per andare al menu delle impostazioni. Il tasto consente di uscire senza eseguire alcuna impostazione. Nota: è importante impostare l’ora corrente in modo esatto, poiché l’impostazione errata potrebbe influire negativamente sul funzionamento e su altre funzioni correlate. Nota: se la macchina rimane scollegata per più di 15 giorni, le impostazioni dell’ora vengono azzerate. In tal caso, alla successiva accensione della macchina sarà necessario reimpostare l’ora.

• Viene visualizzata automaticamente la schermata principale del programma selezionato. Toccare il tasto in questa schermata per andare al menu delle impostazioni dell’apparecchio. Impostazione del segnale acustico

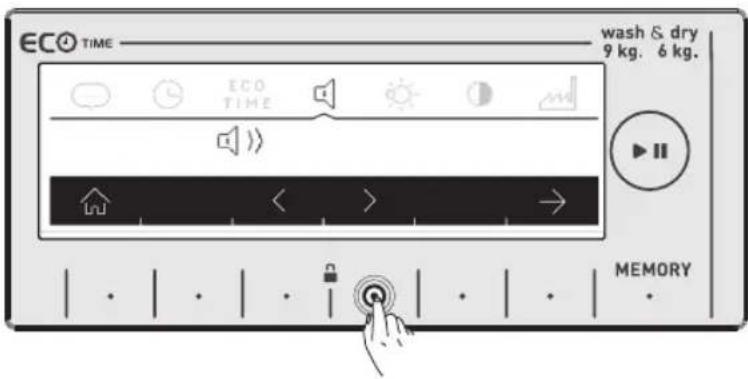

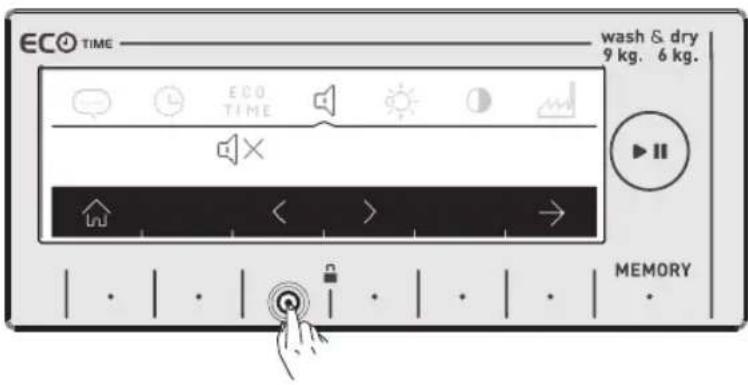

• È possibile impostare il segnale acustico dell’apparecchio mediante i tasti . Il simbolo indica che il segnale acustico di avvertimento dell’apparecchio è attivato. Il simbolo indica che il segnale acustico di avvertimento dell’apparecchio è disattivato. cotone90 Impostazione della luminosità del display

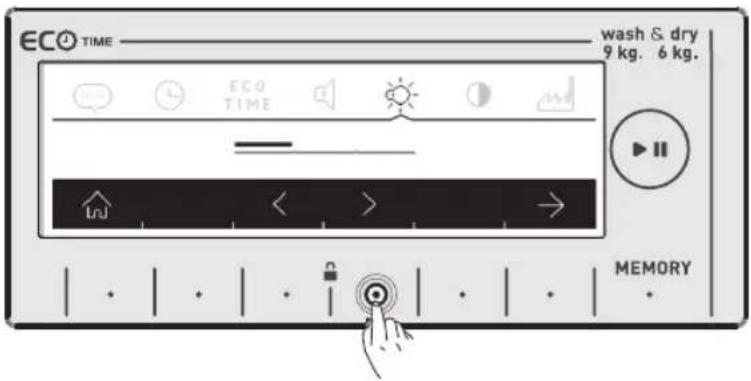

• È possibile regolare la luminosità del display dell’apparecchio mediante i tasti .

• Per regolare il contrasto del display dell’apparecchio, toccare il tasto . Impostazione del contrasto del display

• È possibile regolare il contrasto del display dell’apparecchio mediante i tasti .

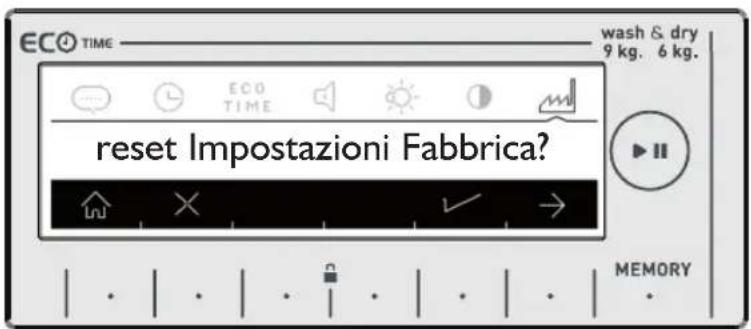

• Per andare alla schermata “reset Impostazioni Fabbrica”, toccare il tasto . reset Impostazioni Fabbrica Per ripristinare le impostazioni predefinite di fabbrica dell’apparecchio:

• Sul display compare un messaggio che chiede di confermare il ripristino delle impostazioni di fabbrica. impostazioni della fabbrica91

• Per confermare la selezione, toccare il tasto .

• Per annullare la selezione, toccare il tasto .

• Per tornare alla schermata principale, toccare il tasto . reset Impostazioni Fabbrica?

• Inserire la spina della macchina nella presa elettrica.

• Aprire il rubinetto dell’acqua. Suddivisione del bucato I capi sono provvisti di etichette che ne indicano le corrette modalità di lavaggio. Lavare e asciugare la biancheria attenendosi alle indicazioni riportate sulle etichette.

• Suddividere il bucato in base al tipo di tessuto (cotone, sintetici, delicati, lana e così via), alla temperatura di lavaggio (acqua fredda, 30°C, 40°C, 60°C, 90°C) e al grado di sporcizia (leggermente sporco, sporco, molto sporco).

• Non lavare mai i capi colorati insieme a quelli bianchi.

• Al primo lavaggio, lavare i capi colorati separatamente, poiché potrebbero stingere.

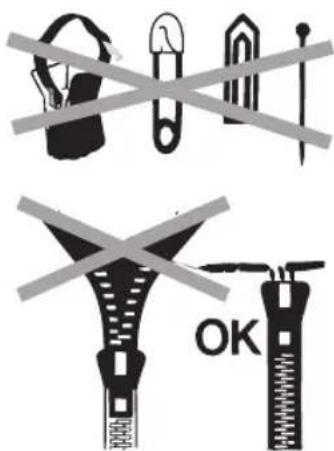

• Accertarsi che non siano presenti oggetti metallici nella biancheria o nelle tasche degli indumenti; in caso contrario, rimuoverli. AVVERTENZA: eventuali malfunzionamenti derivanti dalla presenza di corpi estranei nella macchina non sono coperti dalla garanzia.

• Abbottonare gli indumenti e chiudere le cerniere.

• Rimuovere i ganci di metallo o di plastica dalle tende, oppure introdurli in un retino da lavatrice o in una borsa salva bucato ben chiusi.

• Lavare gli indumenti, quali pantaloni, maglie, t- shirt e felpe, a rovescio.

• Lavare calze, fazzoletti e altri articoli di piccole dimensioni in un retino da lavatrice. LAVAGGIO92 Significato dei simboli di lavaggio Materiali resistenti Tessuti delicati Temperatura massima di lavaggio 95°C Temperatura massima di lavaggio 60°C Temperatura massima di lavaggio 40°C Temperatura massima di lavaggio 30°C Lavaggio a mano Solo lavaggio a secco Candeggiabile in acqua fredda Non candeggiare Temperatura massima della suola del ferro 200°C Temperatura massima della suola del ferro 150°C Temperatura massima della suola del ferro 110°C Non stirare Lavaggio a secco con ogni tipo di solvente Lavaggio a secco con percloroetilene, idrocarburi, alcol o R113 Lavaggio a secco con percloroetilene, idrocarburi, alcol o R113 Non lavare a secco Asciugatura su superficie piana Asciugatura per gocciolamento Asciugatura appesa Asciugatura a mezzo di asciugabiancheria a temperatura normale Asciugatura a mezzo di asciugabiancheria a temperatura ridotta Non asciugare a mezzo di asciugabiancheria93 Introduzione della biancheria nella macchina Prima di introdurre la biancheria nella macchina è necessario selezionare un pro- gramma. Se si carica la macchina senza sele- zionare alcun programma, il sensore di carico non viene attivato. Nota: la capacità massima di carico della macchina può variare a seconda del programma selezionato. Non superare i limiti di peso riferiti al carico di biancheria da asciutto indicati nella tabella dei pro- grammi di lavaggio. Se si supera la capacità di carico in base al programma selezionato, sul display della macchina viene visualizzato il simbolo e viene emesso un segnale acustico di avvertimento. Si consiglia di rimuovere biancheria dalla macchina fin- ché il suddetto simbolo non scompare.

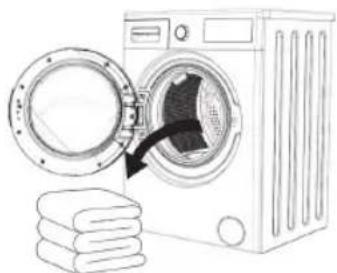

• Aprire l’oblò della macchina.

• Controllare all’interno del cestello che non siano rimasti capi di lavaggi precedenti. In caso contra- rio, svuotare il cestello prima di selezionare il programma.

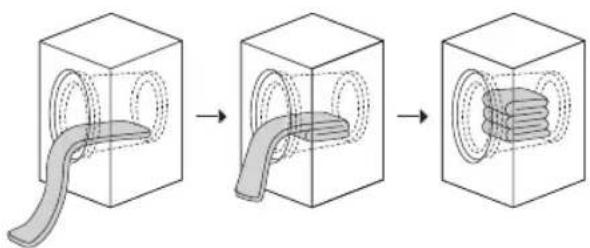

• Introdurre la biancheria ben distribuita nel cestello. Piegare articoli quali trapunte e coperte e introdurli nella macchina nel modo illustrato di seguito.

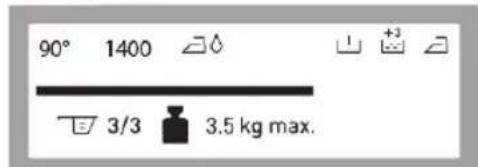

• La macchina è dotata di un sistema di rilevamen- to del carico. Il sistema di rilevamento del carico misura il peso della biancheria introdotta nel cestello e, per mezzo dell’apposito indicatore sul display, visualizza e regola automaticamente le funzioni del programma (durata, consumo di energia, consumo di acqua e così via) in base al carico.

• Non sovraccaricare la lavasciuga per evitare un calo delle prestazioni durante il lavaggio e l’asciugatura. Inoltre, se viene sovraccaricata, la lavasciuga potrebbe subire danni e i capi potrebbero ingial- lire a seguito dell’asciugatura.

• Introdurre ogni capo nel cestello separatamente.

• Quando si chiude l’oblò della macchina, accer- tarsi che non vi siano capi impigliati tra il coper- chio e la guarnizione.

• Verificare che l’oblò sia perfettamente chiuso.

• Chiudere saldamente l’oblò, altrimenti la mac- china non viene avviata. click94 Scelta del detersivo e introduzione nella macchina La quantità di detersivo introdotta nella macchina è basata sui criteri seguenti:

• La dose di detersivo dipende dal grado di sporcizia della biancheria.

• Non prelavare la biancheria leggermente sporca e introdurre la dose corretta di detersivo nel secondo scomparto del cassetto detersivo.

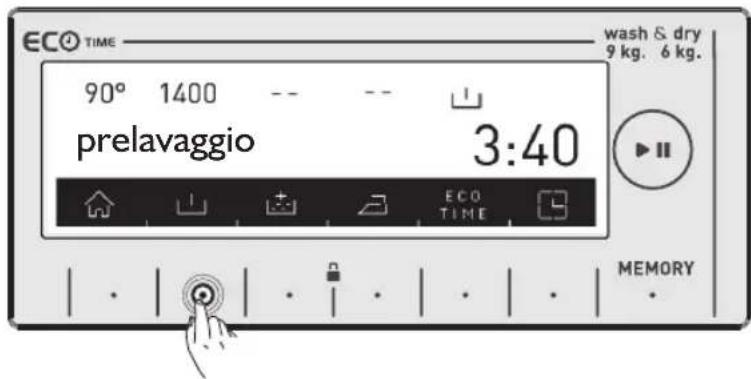

• Usare la funzione di prelavaggio solo per la biancheria molto sporca. Se si effettua il prelavaggio introdurre 1/4 della dose di detersivo, che normalmente si verserebbe nella vaschetta del detersivo, nello scomparto numero 1 e i rimanenti 3/4 nello scomparto numero 2.

• Usare detersivi appositamente studiati per lavatrici automatiche. Attenersi alle indicazioni fornite dal produttore del detersivo per stabilire la quantità di detersivo corretta da usare per il bucato.

• Più l’acqua è dura, maggiore è la quantità di detersivo necessaria.

• A una maggiore quantità di biancheria corrisponde una dose di detersivo superiore.

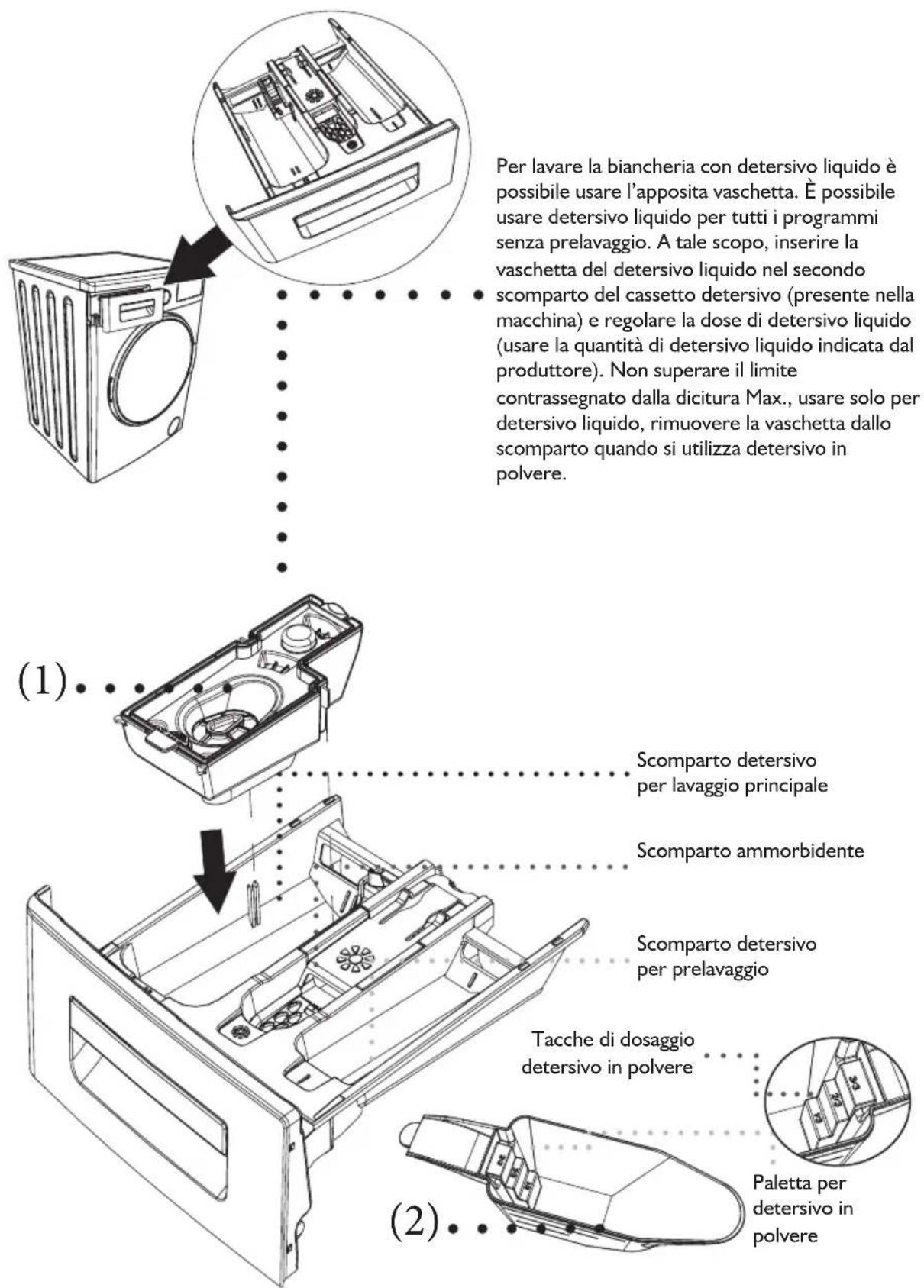

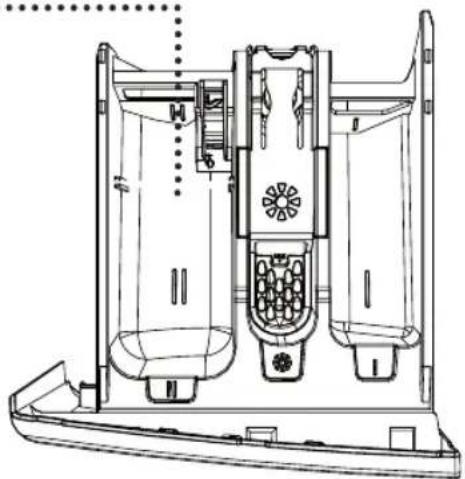

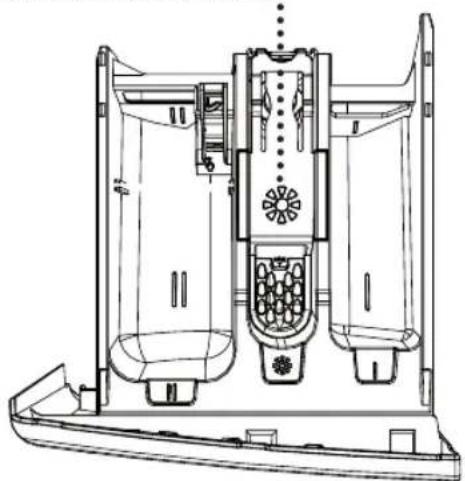

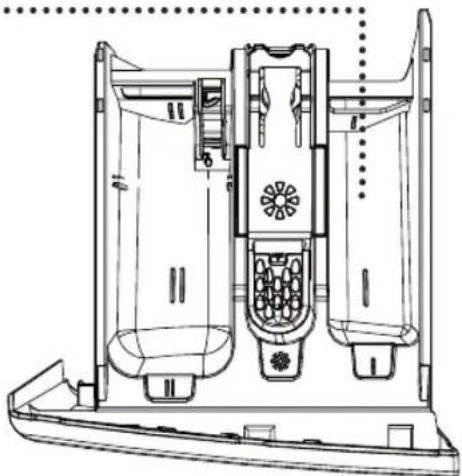

• Introdurre l’ammorbidente nello scomparto ammorbidente del cassetto detersivo. Non superare il livello MAX, altrimenti l’ammorbidente penetra nell’acqua di lavaggio durante il risciacquo.

• Se l’ammorbidente è molto denso è necessario diluirlo prima di versarlo nell’apposito scomparto. In tal modo si evita che l’ammorbidente intasi il dispositivo di svuotamento, cosa che impedirebbe l’uscita dell’ammorbidente stesso.

• È possibile usare detersivo liquido per tutti i programmi senza prelavaggio. A tale scopo, inserire la vaschetta del detersivo liquido nel secondo scomparto del cassetto detersivo (presente nella macchina) e regolare la dose di detersivo liquido (usare la quantità di detersivo liquido indicata dal produttore). Non superare il limite contrassegnato dalla dicitura Max., usare solo per detersivo liquido, rimuovere la vaschetta dallo scomparto quando si utilizza detersivo in polvere. Per il corretto posizionamento della vaschetta del detersivo nel cassetto detersivo, vedere la sezione “Descrizione del cassetto detersivo”. (*)

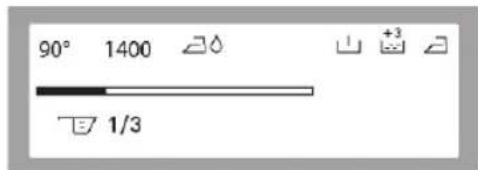

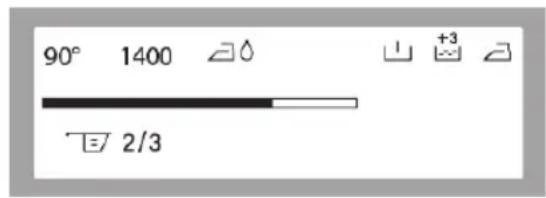

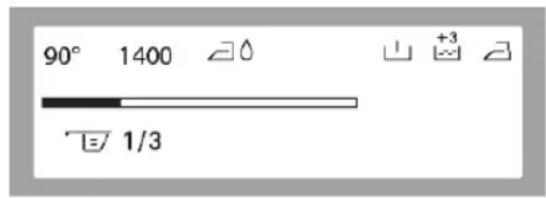

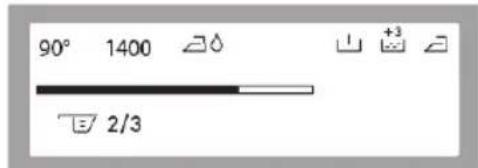

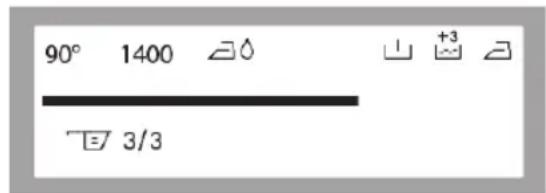

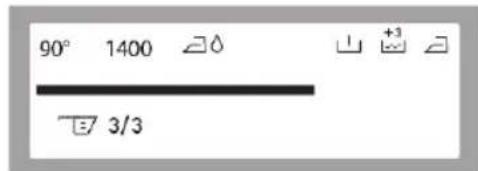

• La macchina è dotata di una funzione che indica la corretta quantità (dose) di detersivo da usare in base alla quantità di biancheria caricata. Tale funzione è contrassegnata dal simbolo sul display elettronico. Nota: 3/3 indica un cassetto detersivo pieno. La quantità di detersivo introdotta nella lavasciuga deve corrispondere alla dose indicata sul display. (*) Tacche di dosaggio detersivo in polvere Se si seleziona un programma di lavaggio e asciugatura, non introdurre un dispositivo dosatore o una pallina dosatrice di detersivo nella macchina. Ciò potrebbe provocare un incendio. (*) A seconda del modello95 Selezione del programma

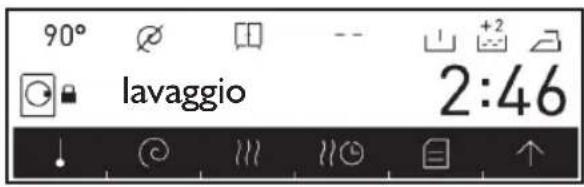

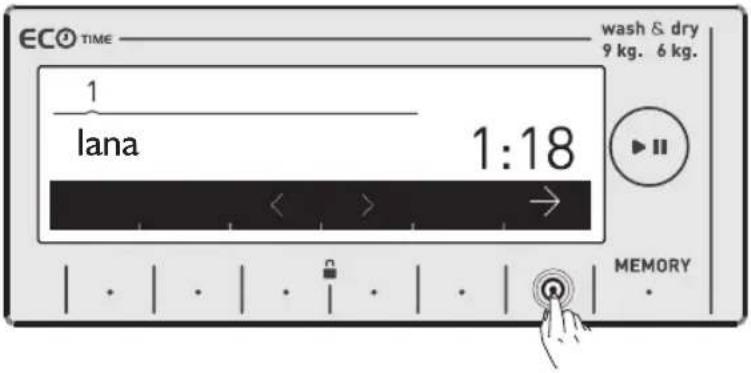

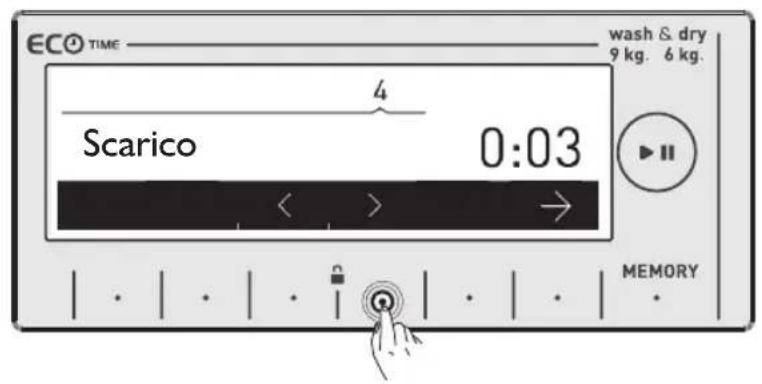

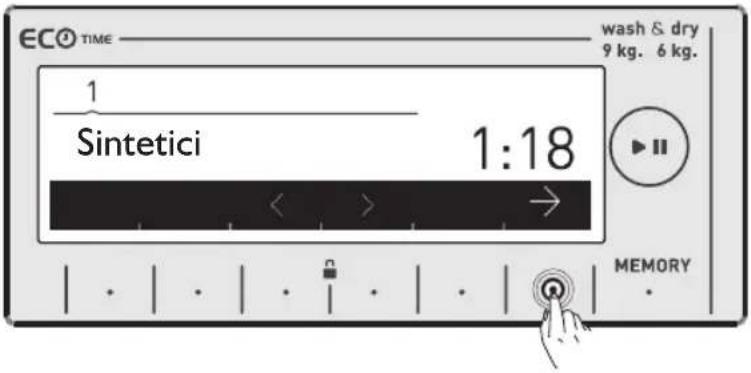

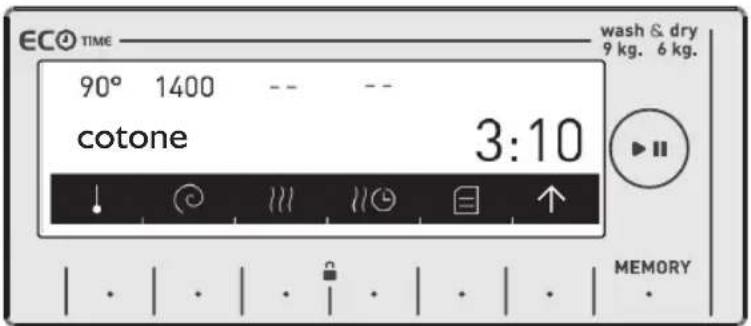

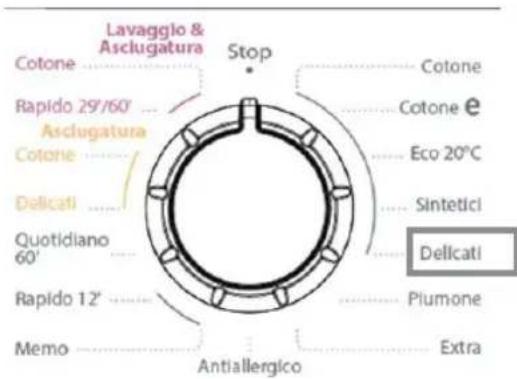

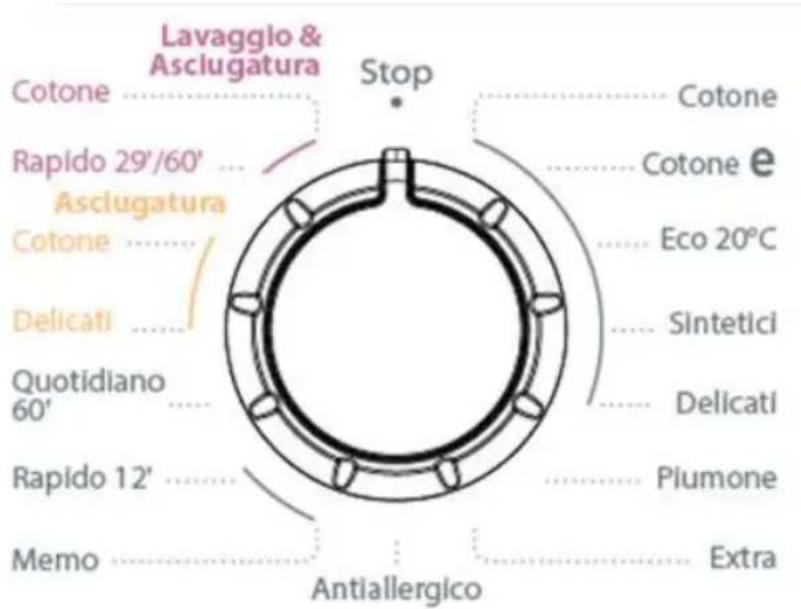

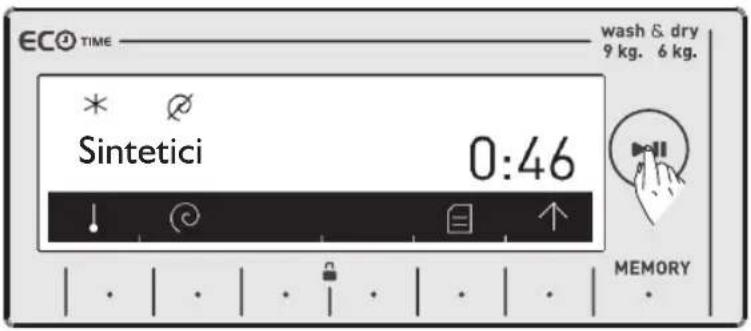

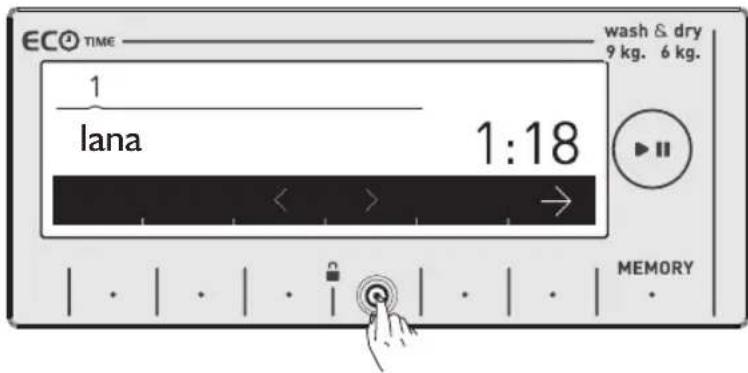

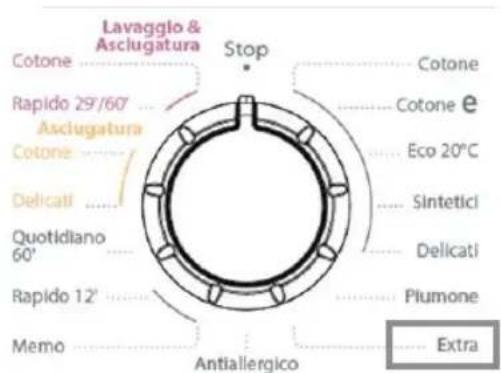

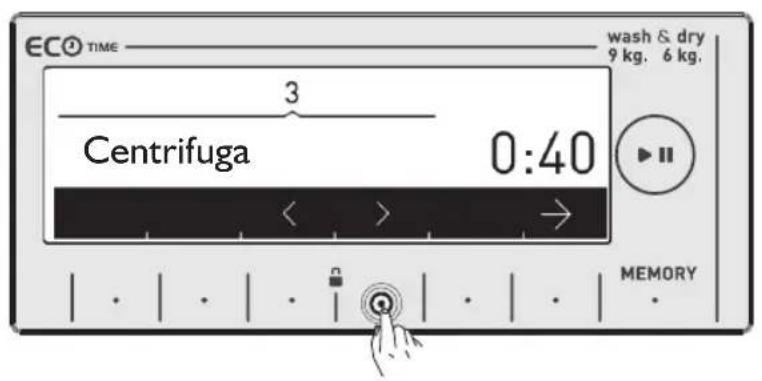

• Selezionare il programma di lavaggio desiderato mediante la manopola programmi.

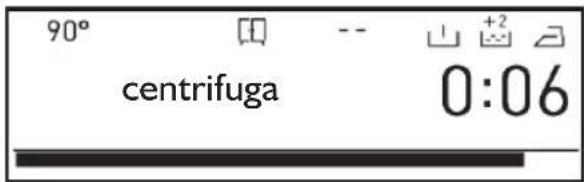

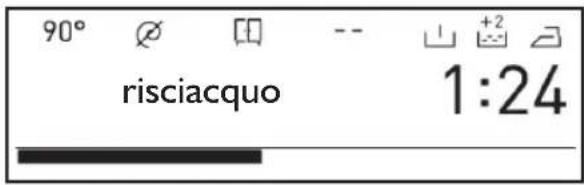

• Il nome e le funzioni del programma selezionato vengono visualizzati sul display.

• Per impostare la temperatura ( , 20°, 30°, 40°, 60°, 90°), toccare il tasto .

• Per impostare la velocità di centrifuga ( , 400, 600, 800, 1000, 1200, 1400), toccare il tasto . Nota: se dopo avere impostato la velocità di centrifuga si seleziona un programma di asciugatura, la macchina reimposta automaticamente la velocità di centrifuga per ottimizzare le prestazioni di asciugatura.

• Le funzioni relative ad ogni programma sono indicate nella tabella dei programmi. cotone96 Asciugatura della biancheria al termine del lavaggio

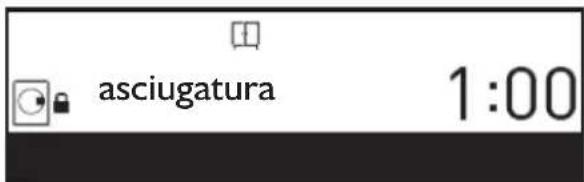

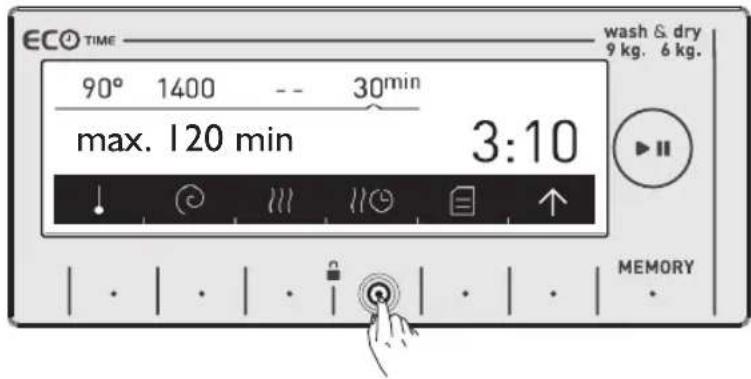

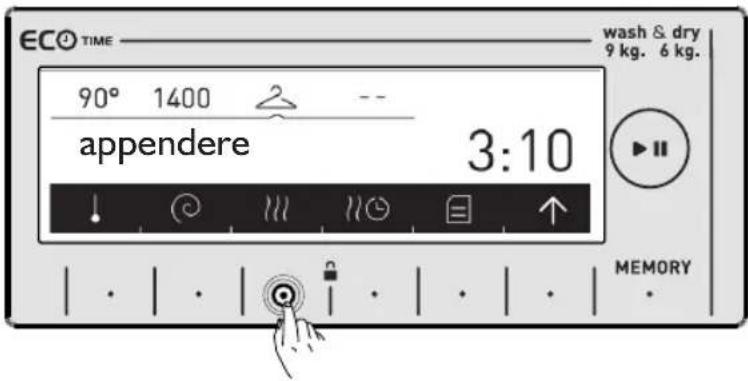

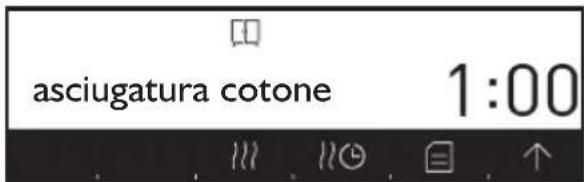

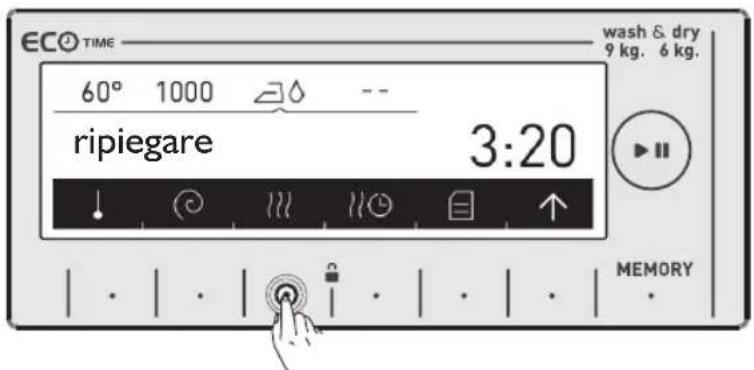

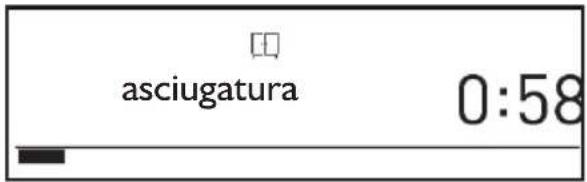

• Per selezionare il programma di asciugatura desiderato, toccare il tasto . Asciugatura armadio

• Consigliata per i capi che vengono riposti subito nell’armadio.

• Per selezionare la funzione asciugatura armadio, toccare il tasto finché sul display non compare il simbolo . Nota: se il simbolo non compare sul display quando si intende selezionare la funzione asciugatura armadio, significa che tale funzione non è disponibile per il programma di lavaggio impostato. Asciugatura appendino

• Consigliata per i capi che vengono appesi.

• Per selezionare la funzione asciugatura appendino, toccare il tasto finché sul display non compare il simbolo . Nota: se il simbolo non compare sul display quando si intende selezionare la funzione asciugatura appendino, significa che tale funzione non è disponibile per il programma di lavaggio impostato. appendere stirare97 Asciugatura pronto stiro

• Consigliata per i capi che vanno stirati prima dell’uso.

• Per selezionare la funzione asciugatura pronto stiro, toccare il tasto finché sul display non compare il simbolo . Nota: se il simbolo non compare sul display quando si intende selezionare la funzione asciugatura pronto stiro, significa che tale funzione non è disponibile per il programma di lavaggio impostato. Asciugatura temporizzata Per usare un programma di asciugatura a durata fissa:

• Toccare il tasto sul display.

• Le opzioni di asciugatura vengono visualizzate sul display come 30, 60 e 120 minuti. Nota: se i simboli 30 min

min non compaiono sul display quando si intende selezionare la funzione di asciugatura temporizzata, significa che tale funzione non è disponibile per il programma selezionato o che il carico introdotto nella macchina non è appropriato per la durata di asciugatura selezionata. max. 120 min ripiegare

Durata dei programmi di asciugatura Quantità di biancheria da asciugare Tempo di asciugatura consigliato 1 kg 30 minuti 2 kg 60 minuti 3,5 kg 120 minuti Se la quantità di biancheria da asciugare è superiore a 3,5 kg, si consiglia di selezionare un’altra funzione di asciugatura (armadio, appendino o pronto stiro).98 Funzioni aggiuntive Prima di avviare un programma è possibile selezionare una funzione aggiuntiva (facoltativo).

• Premere il tasto corrispondente alla funzione aggiuntiva desiderata. Alcune funzioni aggiuntive potrebbero non essere disponibili a seconda del programma selezionato o della quantità di biancheria introdotta nella macchina. Una funzione aggiuntiva potrebbe non essere disponibile nei seguenti casi: - La funzione non è compatibile con un’altra funzione precedentemente selezionata. - Potrebbe non rimanere tempo sufficiente nel programma corrente per eseguire la funzione aggiuntiva desiderata.

• Le funzioni aggiuntive sono indicate nella tabella dei programmi consultabile alle pagine 78-89.

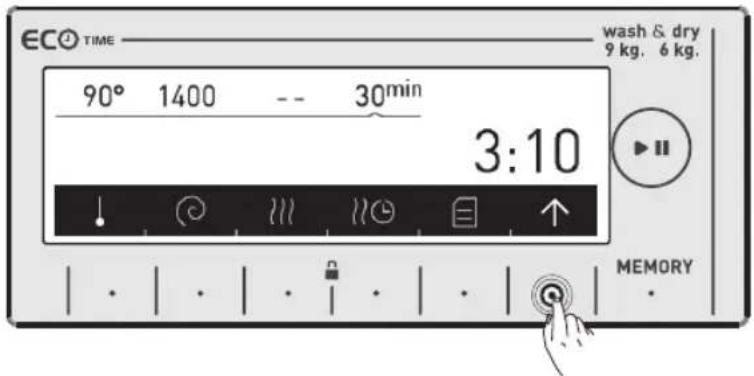

• Toccare il tasto per visualizzare la schermata della funzione aggiuntiva. Funzione aggiuntiva prelavaggio Questa funzione consente di prelavare la biancheria estremamente sporca prima del lavaggio normale. Quando si utilizza questa funzione è necessario introdurre il detersivo nello scomparto anteriore del cassetto detersivo.

• Toccare il tasto per attivare la funzione aggiuntiva prelavaggio. Nota: se il simbolo non compare sul display quando si intende selezionare la funzione aggiuntiva prelavaggio, significa che tale funzione non è disponibile per il programma di lavaggio impostato. prelavaggio99 Funzione risciacquo extra Questa funzione consente di effettuare uno o più risciacqui aggiuntivi della biancheria. Questa funzione aggiuntiva prevede 3 opzioni di risciacquo. : al termine del lavaggio viene effettuato un risciacquo aggiuntivo. : al termine del lavaggio vengono effettuati due risciacqui aggiuntivi. : al termine del lavaggio vengono effettuati tre risciacqui aggiuntivi.

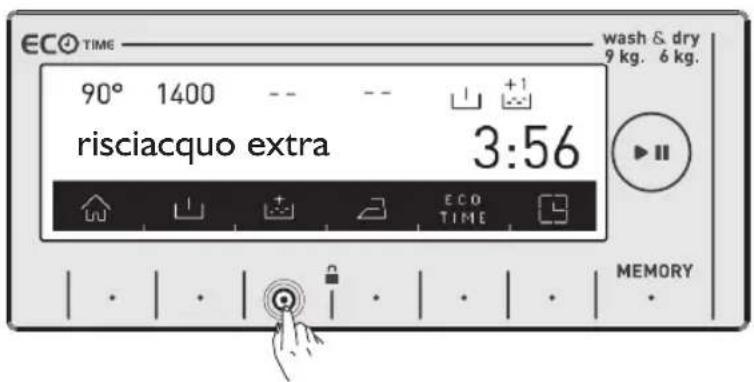

• Per effettuare più risciacqui, toccare il tasto finché sul display non compare il numero di risciacqui desiderato. Nota: se il simbolo non compare sul display quando si intende selezionare la funzione extra risciacquo, significa che tale funzione non è disponibile per il programma di lavaggio impostato. Funzione aggiuntiva risciacquo anallergico Questa funzione consente di effettuare uno speciale risciacquo supplementare della biancheria. La macchina esegue tutte le fasi di risciacquo con acqua calda (consigliato per capi da indossare su pelli delicate, indumenti per neonati, biancheria intima).

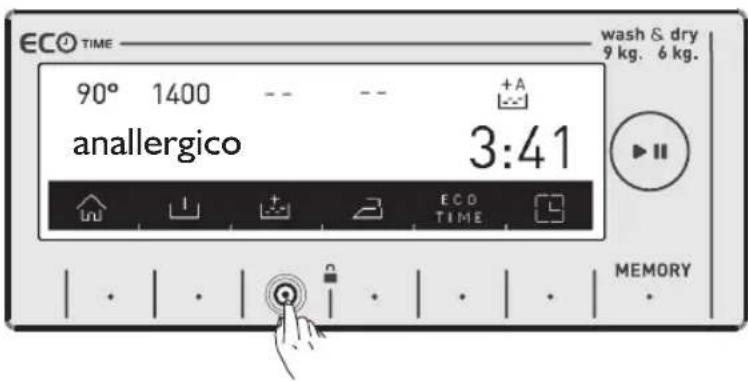

• Per attivare la funzione aggiuntiva risciacquo anallergico, toccare il tasto finché sul display non compare il simbolo . Nota:se il simbolo non compare sul display quando si intende selezionare la funzione aggiuntiva risciacquo anallergico, significa che tale funzione non è disponibile per il programma di lavaggio impostato. anallergico risciacquo extra100 Funzione aggiuntiva stiratura facile

• Questa funzione aggiuntiva fa sì che la biancheria risulti meno stropicciata al termine del lavaggio.

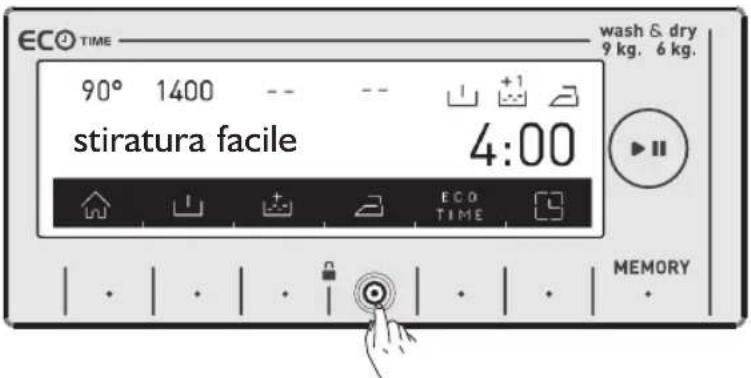

• Toccare il tasto per attivare la funzione aggiuntiva stiratura facile. Nota: se il simbolo non compare sul display quando si intende selezionare la funzione aggiuntiva stiratura facile, significa che tale funzione non è disponibile per il programma di lavaggio impostato. Funzione aggiuntiva fascia oraria economica

• Per un funzionamento efficiente, è necessario impostare la funzione Eco Time dal menu delle impostazioni.

• Per attivare la funzione Eco Time, toccare il tasto .

• Sul display compare il simbolo ad indicare che la funzione è attivata.

• La funzione Eco Time rimane visualizzata sul display finché non viene disattivata. Per disattivare tale funzione aggiuntiva, è necessario premere il tasto Eco Time. cotone cotone stiratura facile101

• Per avviare un programma quando la funzione Eco Time è attivata, toccare il tasto . L’avvio del programma viene differito automaticamente alla fascia oraria economica. L’ora di avvio e la durata del programma vengono visualizzate sul display.

• Per avviare il programma selezionato al di fuori della fascia oraria Eco Time, toccare di nuovo il tasto . Sul display compare il messaggio “Eco Time annullato”.

• Entro 3 secondi viene visualizzata nuovamente la schermata principale del programma selezionato. Per avviare il programma, toccare il tasto Avvio/Pausa. cotone orario eco cancellato orario di partenza102 Funzione aggiuntiva orario partenza differita/orario di fine

• Questa funzione consente di differire l’inizio del ciclo di lavaggio di un intervallo compreso tra 10 minuti e 23 ore e 50 minuti, oppure di impostare l’orario in cui il ciclo di lavaggio ha termine.

• Per attivare questa funzione aggiuntiva, toccare il tasto .

• Sul display viene visualizzata l’ora corrente per alcuni istanti.

• Quindi viene visualizzata di nuovo automaticamente la schermata in cui è indicato l’orario della partenza differita o l’orario di fine ciclo.

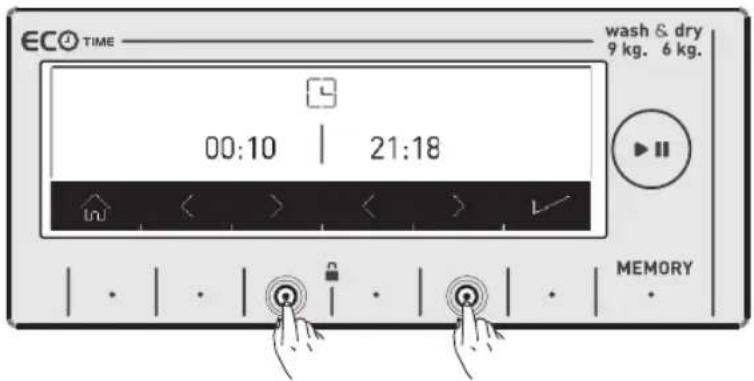

• Toccare i tasti in questa schermata per impostare l’orario della partenza differita o specificare l’orario di fine ciclo desiderato. Nota: per poter utilizzare questa funzione correttamente, l’impostazione dell’ora corrente deve essere esatta. Vedere la sezione relativa all’impostazione dell’ora corrente. orario stiratura facile103 Funzione di memorizzazione (tasto MEMORY)

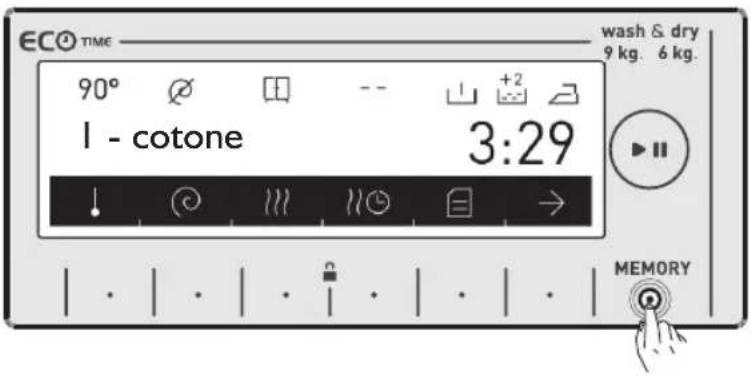

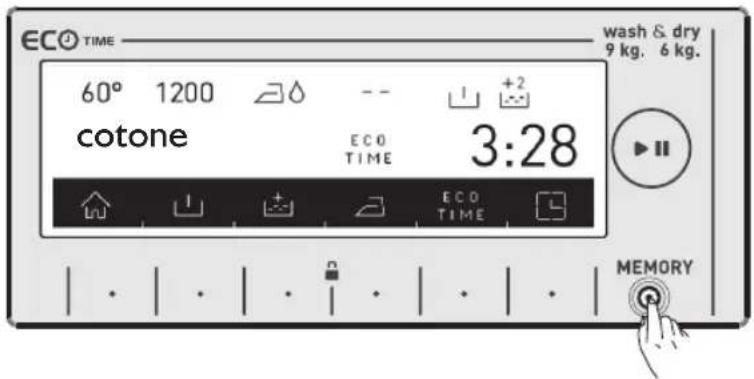

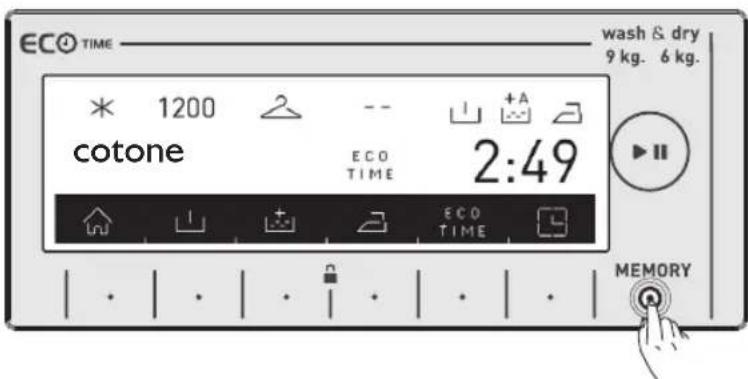

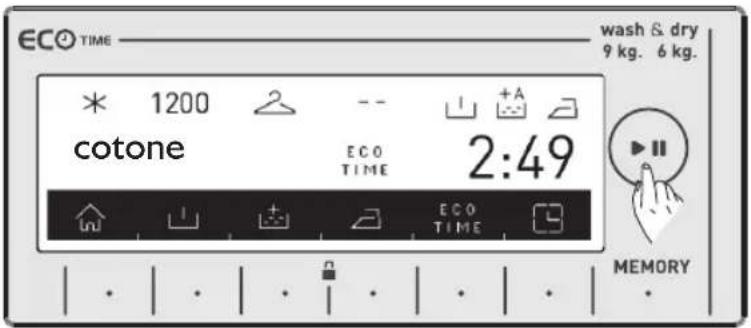

• Questa funzione consente di memorizzare, con la semplice pressione di un tasto, un programma di lavaggio e asciugatura precedentemente usato nonché le impostazioni già effettuate. Pertanto è possibile lavare e asciugare la biancheria senza dover ripetere tali impostazioni. Selezionare le impostazioni da memorizzare sul display e premere il tasto di registrazione.

• Per apportare modifiche al programma di lavaggio e asciugatura prima di memorizzarlo, toccare il tasto per tornare al menu dei programmi.

• Dopo avere effettuato le modifiche desiderate, premere di nuovo il tasto di registrazione. cotone salvare in memoria? cotone104

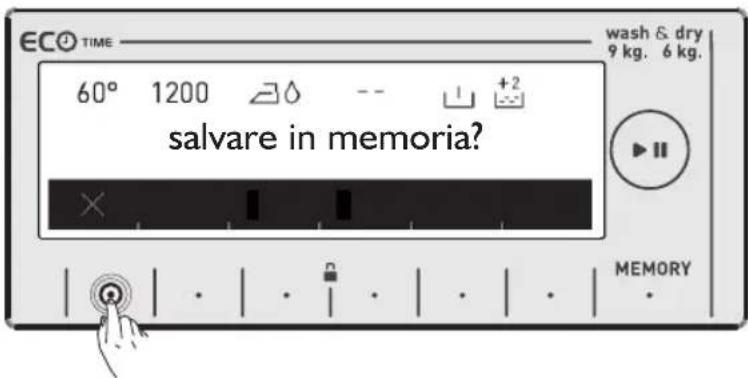

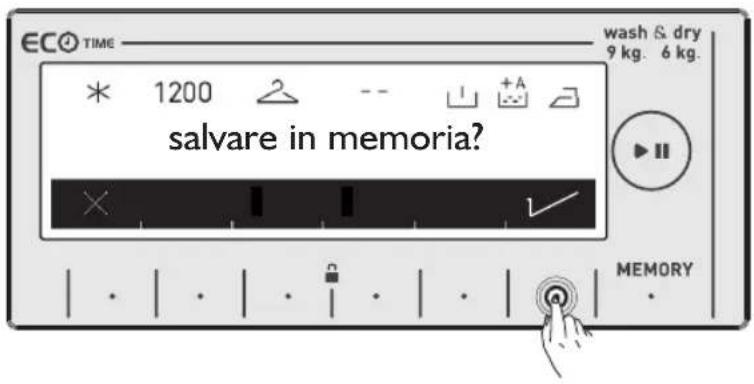

• Per eseguire la memorizzazione, toccare il tasto .

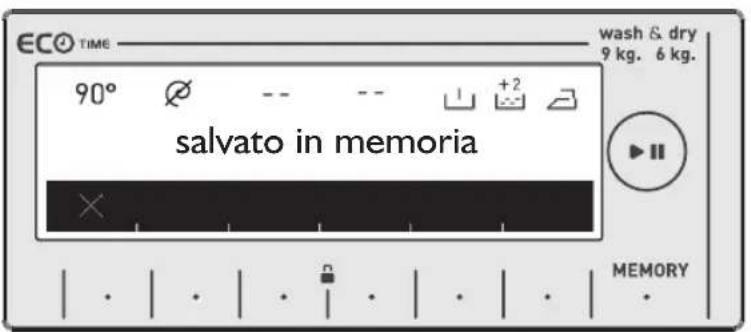

• Al termine della memorizzazione viene visualizzata la schermata mostrata sopra; quindi viene visualizzata automaticamente la schermata principale del programma di lavaggio o di asciugatura in cui sono state eseguite le impostazioni.

• Per avviare il ciclo di lavaggio o selezionare un altro programma, premere il tasto Avvio/Pausa. cotone salvare in memoria? salvare in memoria?105

• Per usare il programma memorizzato, ruotare la manopola programmi e impostarla su Memory, quindi eseguire la selezione come illustrato nella figura seguente.

• Per modificare le impostazioni memorizzate, selezionare l’opzione di memorizzazione o impostare il programma e le funzioni desiderati, quindi premere il tasto MEMORY.

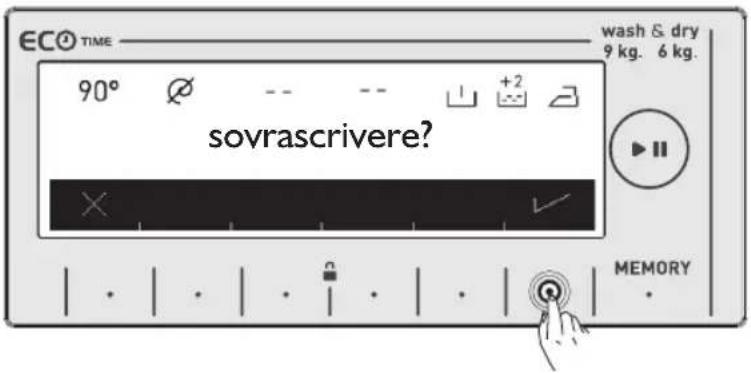

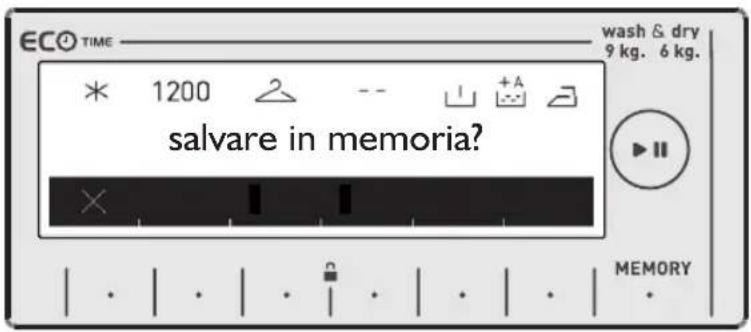

• Se si desidera memorizzare un nuovo programma sovrascrivendo un programma precedente, viene visualizzata una schermata di conferma. Per confermare la selezione, premere il tasto .

• In tal modo è possibile memorizzare un nuovo programma. salvato in memoria sovrascrivere?

Tasto Avvio/Pausa Avvio del programma

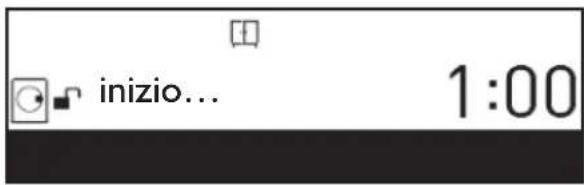

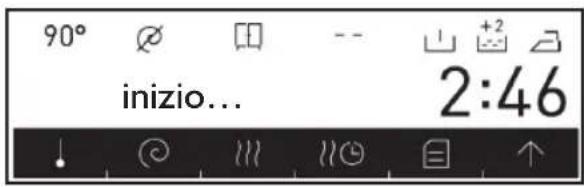

• Per avviare il programma selezionato, premere il tasto Avvio/Pausa.

• All’accensione della macchina sul display viene visualizzato il programma selezionato. Seguono alcune schermate esemplificative delle informazioni visualizzate sul display durante i cicli di lavaggio.

• Programma di lavaggio pronto.

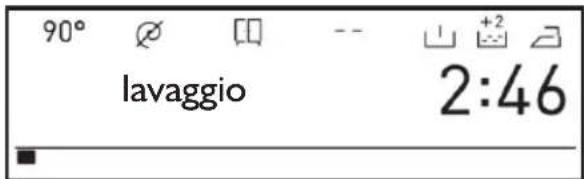

• Programma di lavaggio in esecuzione.

• Programma di asciugatura pronto.

• Programma di asciugatura selezionato.

• Programma di asciugatura in esecuzione. asciugatura inizio… asciugatura cotone centrifuga risciacquo lavaggio lavaggio inizio…107 Messa in pausa del programma/aggiunta di biancheria

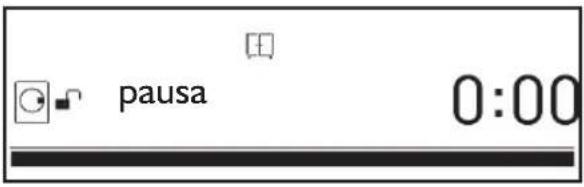

• È possibile mettere in pausa o riavviare il programma selezionato mediante il tasto . Questa funzione è utile quando si desidera aggiungere biancheria alla macchina.

• Lavaggio interrotto.

• Se sul display è visualizzato il simbolo , è possibile aprire l’oblò e aggiungere biancheria.

• Se sul display è visualizzato il simbolo , non è più possibile aggiungere biancheria. Cancellazione di un programma Per cancellare un programma già avviato: - Impostare il tasto del programma sulla posizione CANCEL. - Il ciclo di lavaggio viene interrotto e il programma viene cancellato. - Per eliminare l’acqua accumulata nella macchina, impostare il tasto del programma su qualsiasi programma. - La macchina esegue il processo di scarico necessario e il programma viene cancellato. - A questo punto è possibile selezionare e avviare un nuovo programma.

• Vedere la Tabella dei programmi. cotone pausa

• Fase di asciugatura.

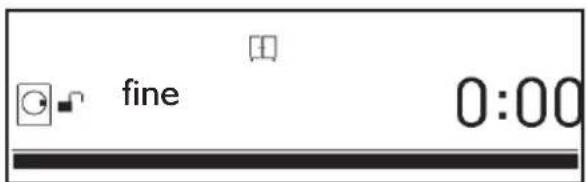

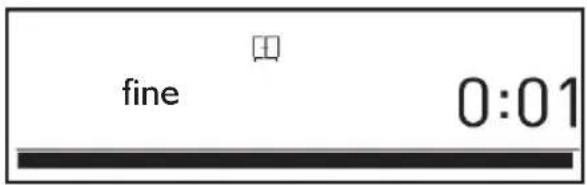

• Fine programma oblò sbloccato. asciugatura fine fine108 Fine di un programma La macchina si arresta non appena il programma selezionato termina.

• Sul display viene visualizzato “fine”. - È possibile aprire l’oblò ed estrarre la biancheria. - Dopo avere rimosso la biancheria, lasciare aperto l’oblò per fare asciugare la macchina. - Impostare il tasto del programma sulla posizione CANCEL. - Staccare la spina della macchina dalla presa elettrica. - Chiudere il rubinetto dell’acqua. Se il grado di asciugatura della biancheria non è soddisfacente, selezionare il programma di asciugatura appropriato e ripetere il ciclo di asciugatura. Nota: la macchina prevede una fase di raffreddamento per favorire la dispersione del calore dalla bianche- ria al termine del ciclo di asciugatura. Tale fase di raffreddamento è importante affinché gli utenti non subi- scano lesioni mentre rimuovono gli indumenti dalla macchina. Blocco antibambino La macchina è dotata di un blocco antibambino che previene l’alterazione del programma nel caso in cui i tasti funzione siano premuti o la manopola programmi venga ruotata mentre è in corso il lavaggio o l’asciu- gatura. Per attivare il blocco antibambino, tenere premuti entrambi i tasti accanto al simbolo per più di 3 secondi. All’attivazione del blocco antibambino viene visualizzato il testo seguente. Se viene premuto qualsiasi tasto mentre è attivo il blocco antibambino, viene visualizzato il testo seguente. Premere 3 sec. per sblocco Blocco porta attivato pausa109 Se il blocco antibambino viene attivato mentre è in corso un programma e successivamente si posiziona la manopola programmi su CANCEL e si seleziona un altro programma, il programma precedentemente selezionato prosegue. Non si verifica alcun cambiamento. Per disattivare il blocco antibambino, è necessario tenere premuti i tasti per più di 3 secondi. Alla disattivazione del blocco antibambino viene visualizzato il testo seguente. Nota: la funzione blocco antibambino non consente di bloccare il coperchio della pompa e il cassetto detersivo della macchina. Blocco porta disattivato110

TABELLA DEI PROGRAMMI

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Cotone Temperature di lavaggio (°C) (acqua fredda), 30°,40°,60°,90°* Massima capacità di lavaggio/asciugatura (kg) 9,0 / 6,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Capi in cotone e lino resistenti al calore Biancheria intima, lenzuola, tovaglie, asciugamani (max. 4,0 kg) Funzioni aggiuntive**

Funzioni di asciugatura**

Cotone Eco Temperature di lavaggio (°C) (acqua fredda), 30°, 40°, 60°* Massima capacità di lavaggio/asciugatura (kg) 9,0 / 6,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Capi in cotone e lino (biancheria intima, lenzuola, tovaglie, asciugamani) Max. 4,0 kg Funzioni aggiuntive**

Funzioni di asciugatura**

min111 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Eco 20° Temperature di lavaggio (°C) (acqua fredda), 20°* Massima capacità di lavaggio/asciugatura (kg) 4,0 / 4,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Capi in cotone e lino leggermente sporchi. Lenzuola, tovaglie, asciugamani (max. 2,0 kg) Funzioni aggiuntive**

Funzioni di asciugatura**

min112 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. (***) Questi sono programmi secondari. Per la selezione dei programmi vedere pagina 90. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Sintetici Capi sintetici*** Temperature di lavaggio (°C) (acqua fredda), 30°, 40°, 60°* Massima capacità di lavaggio/asciugatura (kg) 3,5 / 3,5 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800* Tipo di biancheria / Descrizioni Capi sintetici e misti. (Camicie, camicette, calze misto sintetico) Funzioni aggiuntive**

Funzioni di asciugatura**

Tenda*** Temperature di lavaggio (°C) (acqua fredda), 30°, 40°* Massima capacità di lavaggio/asciugatura (kg) 2,5 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600* Tipo di biancheria / Descrizioni Per lavare le tende usare solo questo programma. Funzioni aggiuntive**

Funzioni di asciugatura**

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. (***) Questi sono programmi secondari. Per la selezione dei programmi vedere pagina 90. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Delicati Lana*** Temperature di lavaggio (°C) (acqua fredda), 30°, 40°* Massima capacità di lavaggio/asciugatura (kg) 2,5 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600* Tipo di biancheria / Descrizioni Capi in lana e misto lana recanti l’indicazione “lavabile in lavatrice”. Funzioni aggiuntive**

Funzioni di asciugatura**

Seta*** Temperature di lavaggio (°C) (acqua fredda), 30°* Massima capacità di lavaggio/asciugatura (kg) 2,5 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600* Tipo di biancheria / Descrizioni Capi in misto seta recanti l’etichetta “lavabile in lavatrice”. Funzioni aggiuntive**

Funzioni di asciugatura**

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Piumini Temperature di lavaggio (°C) (acqua fredda), 30°, 40°* Massima capacità di lavaggio/asciugatura (kg) 2,5 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800* Tipo di biancheria / Descrizioni Con questo programma è possibile lavare i piumini recanti l’indicazione “lavabile in lavatrice” (max. 2,5 kg). Funzioni aggiuntive**

Funzioni di asciugatura**

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. (***) Questi sono programmi secondari. Per la selezione dei programmi vedere pagina 90. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Altro Lavaggio e asciugatura sintetici*** Temperature di lavaggio (°C) (acqua fredda), 30°, 40°*, 60° Massima capacità di lavaggio/asciugatura (kg 3,5 Velocità di centrifuga (giri/min) 600* Tipo di biancheria / Descrizioni Capi sintetici e misti. (Camicie, camicette, calze misto sintetico) Funzioni aggiuntive**

Funzioni di asciugatura**

Massima capacità di lavaggio/asciugatura (kg) 1,0 Velocità di centrifuga (giri/min)

Tipo di biancheria / Descrizioni Biancheria non sporca da cui si desidera eliminare odori sgradevoli. Nota: questo non è un programma di lavaggio. La biancheria viene rinfrescata mediante un getto d’aria calda. Funzioni aggiuntive** Funzioni di asciugatura**

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. (***) Questi sono programmi secondari. Per la selezione dei programmi vedere pagina 90. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Altro Risciacquo*** Temperature di lavaggio (°C)

Massima capacità di lavaggio/asciugatura (kg) 9,0 / 6,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Questo programma, adatto ad ogni tipo di bucato, consente di risciacquare ulteriormente la biancheria al termine del ciclo di lavaggio. Funzioni aggiuntive**

Funzioni di asciugatura**

Massima capacità di lavaggio/asciugatura (kg) 9,0 / 6,0 Velocità di centrifuga (giri/min) 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Questo programma, adatto ad ogni tipo di bucato, consente di centrifugare ulteriormente la biancheria al termine del ciclo di lavaggio. Funzioni aggiuntive** Funzioni di asciugatura**

min117 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. (***) Questi sono programmi secondari. Per la selezione dei programmi vedere pagina 90. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Altro Scarico*** Temperature di lavaggio (°C)

Massima capacità di lavaggio/asciugatura (kg)

Velocità di centrifuga (giri/min) - Tipo di biancheria / Descrizioni Consente di scaricare l’acqua accumulatasi all’interno della macchina. Funzioni aggiuntive** Funzioni di asciugatura**

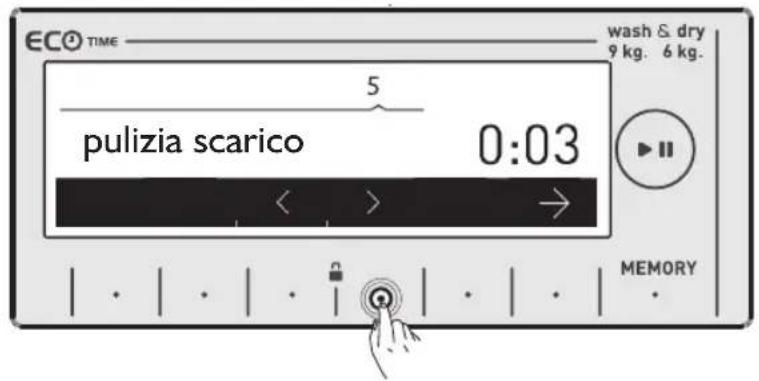

Pulizia scarico*** Temperature di lavaggio (°C)

Massima capacità di lavaggio/asciugatura (kg)

Velocità di centrifuga (giri/min) - Tipo di biancheria / Descrizioni Programma di pulizia del cestello. Funzioni aggiuntive** Funzioni di asciugatura**

(*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Anallergico Temperature di lavaggio (°C) (acqua fredda), 30°, 40°,50°, 60°* Massima capacità di lavaggio/asciugatura (kg) 4,5 / 4,5 Velocità di centrifuga (giri/min) (nessuna centrifuga), 400, 600, 800* Tipo di biancheria / Descrizioni Biancheria per neonati Funzioni aggiuntive** Funzioni di asciugatura**

min119 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Rapido Super rapido 12 minuti Temperature di lavaggio (°C) (acqua fredda), 30°* Massima capacità di lavaggio/asciugatura (kg) 2,0 / 2,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800* Tipo di biancheria / Descrizioni È possibile lavare i capi in cotone, lino e colorati leggermente sporchi in soli 12 minuti. Nota: dal momento che il ciclo di lavaggio è molto breve, è sufficiente una dose minore di detersivo rispetto a quella richiesta da altri programmi. Se la macchina rileva la presenza di un carico inadeguato, la durata del programma aumenta. Funzioni aggiuntive** Funzioni di asciugatura**

Giornaliero veloce 60° 60 min. Temperature di lavaggio (°C) (acqua fredda), 30°, 40°, 60°* Massima capacità di lavaggio/asciugatura (kg) 4,0 / 4,0 Velocità di centrifuga (giri/min) (senza centrifuga), 400, 600, 800, 1000, 1200, 1400* Tipo di biancheria / Descrizioni Capi in cotone, lino e colorati sporchi. (La durata del lavaggio per i carichi di 2 kg o inferiori è pari a 30 minuti.) Funzioni aggiuntive** Funzioni di asciugatura**

min120 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Asciutto Asciugatura delicata Temperature di lavaggio (°C)

Massima capacità di lavaggio/asciugatura (kg) 3,5 Velocità di centrifuga (giri/min)

Tipo di biancheria / Descrizioni Capi in cotone recanti l’indicazione “asciugabile a macchina”. Funzioni aggiuntive** Funzioni di asciugatura**

Asciugatura cotone Temperature di lavaggio (°C)

Massima capacità di lavaggio/asciugatura (kg) 6,0 kg Velocità di centrifuga (giri/min)

Tipo di biancheria / Descrizioni Capi in cotone recanti l’indicazione “asciugabile a macchina”. Funzioni aggiuntive** Funzioni di asciugatura**

dk121 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Lavaggio e asciugatura Lavaggio e asciugatura rapida 29 minuti Temperature di lavaggio (°C) (acqua fredda), 30°* Massima capacità di lavaggio/asciugatura (kg) 0,5 kg (3 camicie) (29 minuti) 1,5 kg (9 camicie) (60 minuti) Velocità di centrifuga (giri/min) 800* Tipo di biancheria / Descrizioni Capi in cotone, lino e colorati recanti l’indicazione “asciugabile a macchina”. Nota: la durata del programma viene determinata automaticamente in base alla quantità di biancheria introdotta nella macchina. Funzioni aggiuntive** Funzioni di asciugatura** *122 (*) Impostazioni predefinite di fabbrica. (**) Alcune funzioni aggiuntive potrebbero non essere reciprocamente compatibili. In tal caso non è possibile selezionarle simultaneamente. Non asciugare asciugamani e prodotti tessili in cotone e lino insieme a prodotti sintetici o tessuti misti. Per l’asciugatura selezionare il programma di asciugatura appropriato in base al tipo di indumenti. NOTA: LA DURATA DEL PROGRAMMA POTREBBE VARIARE IN BASE A QUANTITÀ DI BIANCHERIA, ACQUA DEL RUBINETTO, TEMPERATURA AMBIENTE E FUNZIONI AGGIUNTIVE SELEZIONATE. Cotone 60 lavaggio e asciugatura Temperature di lavaggio (°C) (acqua fredda), 30°, 40°, 60°*, 90° Massima capacità di lavaggio/asciugatura (kg) 6,0 Velocità di centrifuga (giri/min) 1400* Tipo di biancheria / Descrizioni Capi in cotone e lino (biancheria intima, lenzuola, tovaglie, asciugamani) Max. 4,0 kg Funzioni aggiuntive**

Funzioni di asciugatura**

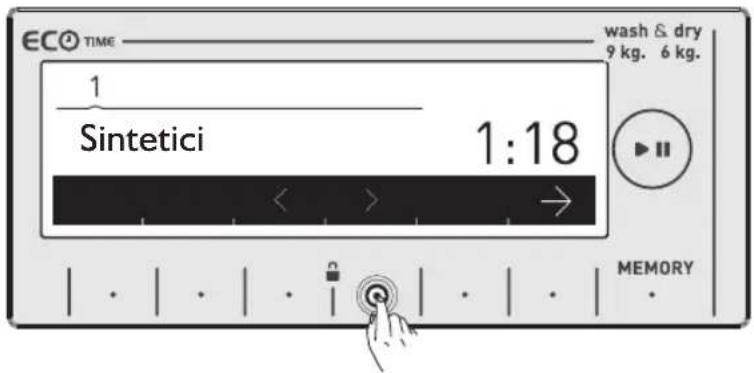

minSelezione di programmi secondari (Sintetici) Quando si imposta il programma Sintetici con la manopola programmi, vengono visualizzati due programmi secondari.

• È possibile selezionare i programmi secondari per mezzo dei tasti .

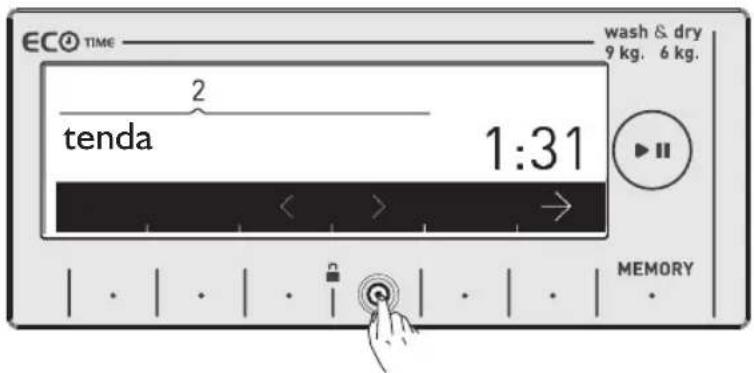

• Per attivare il programma desiderato, toccare il tasto . tenda Sintetici

• Dopo avere eseguito l’attivazione, viene visualizzata automaticamente la schermata principale del programma selezionato. In questa schermata è possibile selezionare altre funzioni, quindi avviare la macchina premendo il tasto Avvio/Pausa. Sintetici Sintetici125 Selezione di programmi secondari (Delicati) Quando si imposta il programma Delicati con la manopola programmi, vengono visualizzati due programmi secondari.

• È possibile selezionare i programmi secondari per mezzo dei tasti .

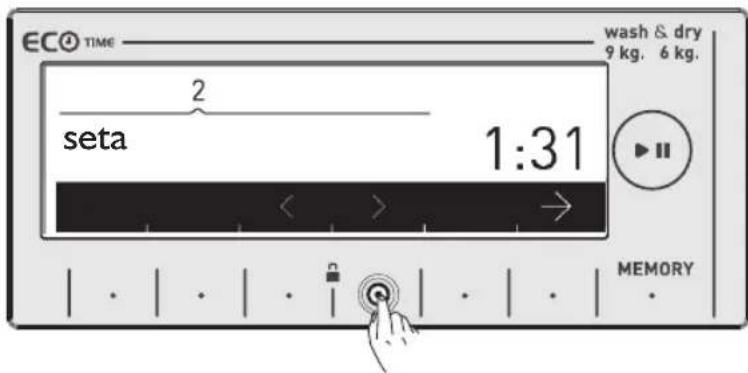

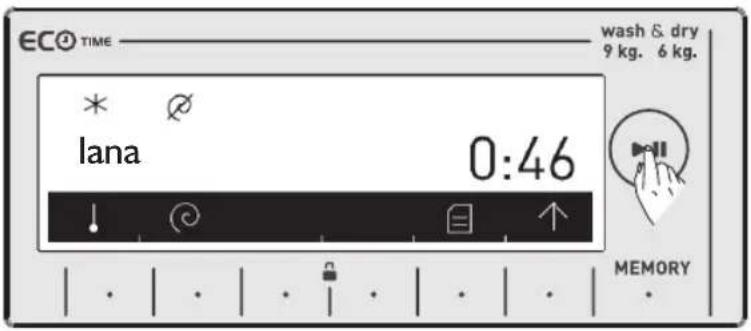

• Per attivare il programma desiderato, toccare il tasto . seta lana126

• Dopo avere eseguito l’attivazione, viene visualizzata automaticamente la schermata principale del programma selezionato. In questa schermata è possibile selezionare altre funzioni, quindi avviare la macchina premendo il tasto Avvio/Pausa. lana lanaSelezione di programmi secondari (Altro) Quando si imposta il programma Altro con la manopola programmi, vengono visualizzati sei programmi secondari.

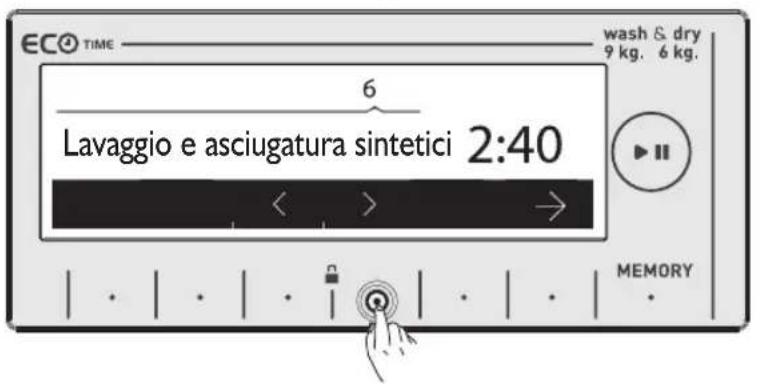

6 - Lavaggio e asciugatura sintetici

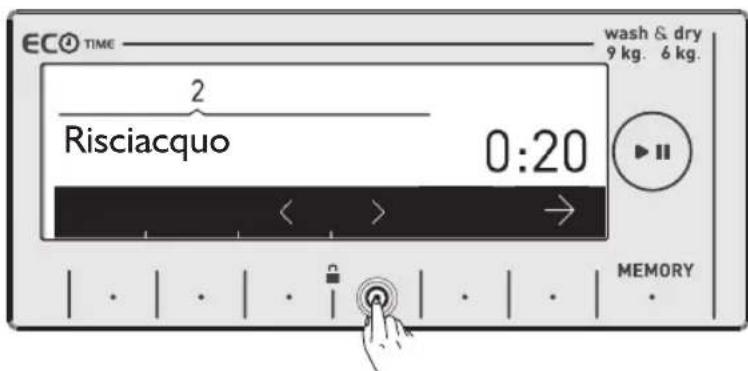

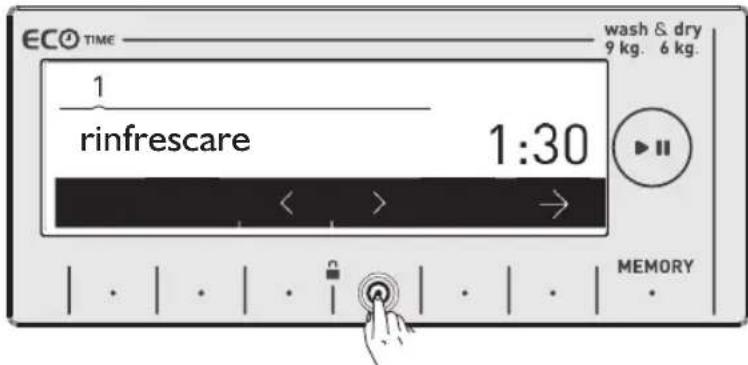

• È possibile selezionare i programmi secondari per mezzo dei tasti . Risciacquo rinfrescare

• Per attivare il programma desiderato, toccare il tasto .

• Dopo avere eseguito l’attivazione, viene visualizzata automaticamente la schermata principale del programma selezionato. In questa schermata è possibile selezionare altre funzioni, quindi avviare la macchina premendo il tasto Avvio/Pausa. Lavaggio e asciugatura sintetici pulizia scarico Scarico Centrifuga129 Attenzione!

• Prima di effettuare qualsiasi operazione di manutenzione e pulizia, staccare la spina della macchina dalla presa elettrica.

Prima di effettuare qualsiasi operazione di manutenzione e pulizia, chiudere il rubinetto dell’acqua. Attenzione! L’uso di solventi potrebbe danneggiare le parti della macchina. Non utilizzare prodotti contenenti solventi per la pulizia della macchina. Filtri di entrata dell’acqua I filtri consentono di prevenire l’entrata di corpi estranei nella macchina e sono installati sia sulla bocca del rubinetto del tubo di carico sia alle estremità delle valvole di immissione dell’acqua, poste lungo il tubo di carico dell’acqua della macchina. Se nella macchina non entra una quantità sufficiente di acqua nonostante il rubinetto sia aperto, significa che è necessario pulire i filtri.

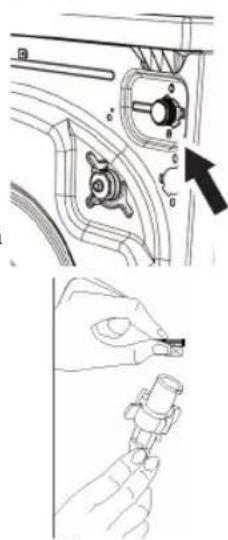

• Scollegare le estremità del tubo di carico dell’acqua dal rubinetto e dalla macchina.

• Usando un paio di pinze rimuovere il filtro della valvola di immissione dell’acqua. Pulire accuratamente con acqua e con l’aiuto di uno spazzolino.

• Smontare manualmente il filtro del rubinetto del tubo di carico dell’acqua e pulirlo.

• Dopo averne effettuato la pulizia, reinstallare correttamente i filtri. Manutenzione e pulizia del cassetto detersivo

• Residui di detersivo possono accumularsi nel cassetto detersivo e nella rispettiva sede. Estrarre regolarmente il cassetto detersivo per eliminare gli eventuali residui. Per estrarre il cassetto detersivo dalla sede:

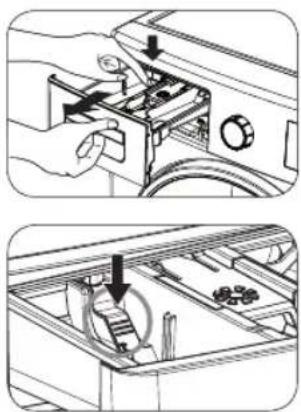

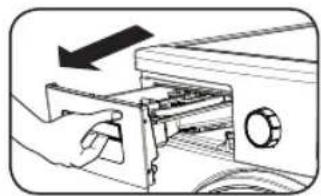

• Tirare il cassetto verso l’esterno fino a fine corsa.

• Premere il pulsante di sblocco all’interno del cassetto detersivo completamente aperto, come mostrato sotto, quindi rimuovere il cassetto dall’apposita sede.

• Pulire con uno spazzolino e risciacquare con abbondante acqua.

• Raccogliere i residui accumulati nella sede del cassetto detersivo, in modo che non cadano all’interno della macchina.

• Asciugare il cassetto detersivo con un asciugamano o con un panno asciutto e reinserirlo nell’apposita sede.

• Non lavare il cassetto detersivo nella lavastoviglie. Vaschetta del detersivo liquido(*) Per eseguire la pulizia e la manutenzione della vaschetta del detersivo liquido, estrarre la vaschetta nel modo illustrato di seguito e rimuovere accuratamente i residui di detersivo. Reinserire la vaschetta nell’apposita sede. Accertarsi che non vi siano materiali residui all’interno del sifoncino. (*) A seconda del modello

MANUTENZIONE E PULIZIA

DELLA MACCHINA130 Tappo del sifoncino Estrarre il cassetto detersivo dalla rispettiva sede. Rimuovere il tappo del sifoncino nel modo illustrato ed eliminare accuratamente i residui di ammorbidente. Riposizionare il tappo del sifoncino pulito. Accertarsi che sia posizionato correttamente. Pulizia del cestello Accertarsi che non rimangano oggetti in metallo (aghi, fermacarte, monete e così via) all’interno della macchina. Tali oggetti possono provocare la formazione di ruggine all’interno del cestello. Per rimuovere le macchie di ruggine, usare un prodotto di pulizia privo di cloruro attenendosi alle istruzioni fornite dal produttore. Non utilizzare mai una paglietta o altri oggetti abrasivi simili per rimuovere le macchie di ruggine. Pulizia delle parti esterne Per pulire le superfici esterne della macchina, utilizzare un prodotto di pulizia non corrosivo e non infiammabile. Dopo avere risciacquato con acqua le parti esterne della macchina, precedentemente pulite, asciugarle con un panno morbido e asciutto. Manutenzione e pulizia del filtro pompa Questa macchina è dotata di un sistema di filtraggio che impedisce la penetrazione di fili e altri oggetti di piccole dimensioni nella pompa durante il processo di scarico alla fine del ciclo di lavaggio. Tale sistema ha lo scopo di proteggere la pompa e prolungarne la durata. Si consiglia di pulire il filtro pompa ogni 2 mesi. Per pulire il filtro pompa:

• Aprire il coperchio della pompa utilizzando, ad esempio, la paletta per il detersivo in polvere fornita con la macchina o la vaschetta del detersivo liquido.

• Inserire l’estremità della parte in plastica nella fessura del coperchio e premere all’indietro facendo leva. Il coperchio si apre.

• Tirare il tubo nero in gomma e sganciarlo dalla staffa; collocare una bacinella sotto il tubo e rimuovere il tappo.

• Raccogliere l’acqua scaricata nella bacinella. Nota: a seconda della quantità di acqua presente nella macchina, potrebbe essere necessario svuotare la bacinella più volte.

• Dopo avere scaricato l’acqua riposizionare il tappo del tubo nero in gomma.

• Fissare nuovamente il tubo nero in gomma all’apposita staffa.

Allentare il coperchio del filtro ruotandolo in senso antiorario, quindi tirare per rimuoverlo.131

• Eliminare i corpi estranei rimasti all’interno del filtro con l’aiuto di uno spazzolino.

• Dopo avere pulito il filtro, ricollocare il coperchio del filtro e chiuderlo saldamente ruotando in senso orario.

• È importante riposizionare correttamente il coperchio del filtro onde evitare perdite d’acqua.

• Per chiudere il coperchio della pompa, eseguire le operazioni di apertura in ordine inverso.

• Quando si chiude il coperchio della pompa, accertarsi che le parti all’interno del coperchio siano posizionate correttamente in corrispondenza dei fori sul pannello anteriore.132 Tutti gli interventi di riparazione della macchina devono essere effettuati da un centro assistenza autorizzato. Se la macchina necessita di riparazione o se non è possibile risolvere un determinato problema con l’ausilio delle informazioni fornite di seguito, è necessario:

• Staccare la spina della macchina dalla presa elettrica.

• Chiudere il rubinetto dell’acqua.

• Contattare il centro assistenza autorizzato più vicino.

La macchina non si avvia. La spina non è inserita correttamente nella presa elettrica. Inserire la spina nella presa. Il fusibile è difettoso. Sostituire il fusibile. Si è verificata un’interruzione di corrente. Controllare l’alimentazione di rete. Il tasto Avvio/Pausa non è stato premuto. Premere il tasto Avvio/Pausa. La manopola programmi è nella posizione STOP (arresto). Ruotare la manopola programmi nella posizione desiderata. L’oblò della macchina non è chiuso correttamente. Chiudere l’oblò della macchina. La macchina non carica acqua. Il rubinetto è chiuso. Aprire il rubinetto. Controllare il tubo di carico dell’acqua. Il tubo di carico dell’acqua potrebbe essere piegato. Il tubo di carico dell’acqua potrebbe essere bloccato. Pulire i filtri del tubo di carico dell’acqua. Il filtro della valvola di immissione dell’acqua è ostruito. Pulire i filtri delle valvole di immissione dell’acqua. L’oblò della macchina non è chiuso correttamente. Chiudere l’oblò della macchina. La macchina non scarica. Il tubo di scarico è ostruito o piegato. Controllare il tubo di scarico. Il filtro della pompa è ostruito. Pulire il filtro della pompa. La macchina vibra molto. I piedini della macchina non sono regolati correttamente. Regolare i piedini della macchina. Le staffe di sicurezza per il trasporto non sono state rimosse. Rimuovere le staffe di sicurezza per il trasporto dalla macchina. Nel cestello della macchina è presente solo una piccola quantità di biancheria. Questo non impedisce il funzionamento della macchina. La macchina è eccessivamente carica oppure la biancheria non è stata distribuita in modo uniforme Non introdurre una quantità di biancheria superiore a quella consigliata e accertarsi che sia distribuita in modo uniforme. La macchina poggia su una superficie dura. Evitare di installare la macchina su superfici dure. Durante l’installazione della macchina, lasciare 2 cm di spazio tra la macchina e le pareti o le superfici dure.133

PROBLEMA CAUSA POSSIBILE SOLUZIONE

Il cassetto detersivo produce troppa schiuma. È stata usata una quantità eccessiva di detersivo. Premere il tasto Avvio/Pausa. Per eliminare la schiuma, mescolare un cucchiaio di ammorbidente in mezzo litro d’acqua e versare la miscela così ottenuta nel cassetto detersivo. Lasciare trascorrere 5-10 minuti, quindi premere di nuovo il tasto Avvio/Pausa. Al ciclo di lavaggio successivo regolare la dose di detersivo in modo adeguato. Il detersivo non è adatto per il lavaggio a macchina. Usare detersivi appositamente studiati per lavatrici automatiche. Risultato di lavaggio non soddisfacente. Il grado di sporcizia della biancheria non corrisponde al programma selezionato. Selezionare i programmi appropriati in base al grado di sporcizia della biancheria. (Vedere la tabella dei programmi) È stata usata una quantità insufficiente di detersivo. Regolare la dose di detersivo in base alla quantità e al grado di sporcizia della biancheria. È stata introdotta una quantità di biancheria superiore alla capacità massima di carico della macchina. Introdurre una quantità di biancheria non superiore alla capacità massima di carico della macchina. La macchina carica e scarica acqua di continuo. L’estremità del tubo di scarico è troppo bassa per la macchina. Posizionare il tubo di scarico ad un’altezza appropriata. Durante il lavaggio non è visibile acqua nel cestello. Non si tratta di un difetto. L’acqua si trova nella parte non visibile del cestello.

La biancheria presenta residui dopo il lavaggio. Le particelle non dissolte di alcuni detersivi potrebbero aderire ai capi producendo delle macchioline bianche. Eseguire un risciacquo supplementare impostando la macchina sul programma di risciacquo, oppure eliminare le macchioline con l’ausilio di una spazzola quando la biancheria è asciutta. La biancheria presenta residui dopo il lavaggio. Le macchie potrebbero essere causate da olio, crema o unguento. Nel ciclo di lavaggio successivo utilizzare la quantità massima di detersivo indicata dal produttore del detersivo. La fase di centrifuga non viene eseguita o viene eseguita in ritardo. Non si tratta di un difetto. È stato attivato il sistema di controllo del bilanciamento del carico. Il sistema di controllo del bilanciamento del carico tenta di distribuire la biancheria in modo uniforme. Il processo di centrifuga viene avviato dopo la corretta distribuzione della biancheria. Al ciclo di lavaggio successivo introdurre la biancheria in modo bilanciato.134

PROBLEMA CAUSA POSSIBILE SOLUZIONE

Il sistema di rilevamento del carico non visualizza alcuna indicazione sul display durante il caricamento della macchina. La biancheria è stata introdotta nella macchina senza selezionare alcun programma di lavaggio o di asciugatura. Rimuovere la biancheria dalla macchina. Posizionare la manopola programmi su CANCEL e riselezionare il programma desiderato. Introdurre la biancheria nel cestello e avviare la macchina. Sul display compare il simbolo e la macchina non si avvia. È stata introdotta una quantità di biancheria superiore alla quantità massima consentita per il programma di lavaggio o di asciugatura selezionato. Rimuovere biancheria dalla macchina finché il simbolo non scompare. La biancheria rimane umida dopo il ciclo di asciugatura. Non è stato selezionato il programma di asciugatura appropriato. Potrebbe essere stata superata la capacità massima di carico per il programma selezionato. Selezionare un programma di asciugatura appropriato per la biancheria (vedere la tabella dei programmi).135 La macchina è dotata di sistemi in grado di adottare le precauzioni necessarie e avvisare l’utente in caso di qualsiasi guasto, grazie all’autocontrollo continuo durante le fasi di lavaggio.

MESSAGGIO DI ERRORE POSSIBILE PROBLEMA COSA FARE Verifica chiusura oblò L’oblò della macchina è statolasciato aperto.Chiudere l’oblò della macchina.Se il messaggio di errore non scompare, spegnerela macchina, staccare la spina dalla presa elettricae contattare il centro assistenza autorizzato piùvicino. MANCA ACQUA Verifica attacco acqua L’acqua non viene erogata o lapressione dell’acqua della reteidrica è bassa.Il rubinetto dell’acqua potrebbe essere chiuso.Controllare.- L’erogazione dell’acqua della rete idrica potrebbe esserestata interrotta. Controllare.- In tal caso, posizionare la manopola programmi suCANCEL. È possibile selezionare un programma eavviare la macchina dopo che l’erogazione dell’acqua èstata ripristinata.- La pressione dell’acqua della rete idrica potrebbe esserebassa.Controllare.- Il tubo di carico dell’acqua potrebbe essere piegato.Controllare.- Il tubo di carico dell’acqua potrebbe essere ostruito.- Pulire il tubo di carico dell’acqua e i filtri delle valvole diimmissione dell’acqua.(*)Se il problema persiste, staccare la spina della macchinadalla presa elettrica, chiudere il rubinetto e contattare ilcentro assistenza autorizzato più vicino. POMPA Staccare la presa La pompa è danneggiata, il filtrodella pompa è ostruito o ilcollegamento elettrico dellapompa non funziona bene.Pulire il filtro della pompa.Se il problema persiste, contattare il centroassistenza autorizzato più vicino. FILTRO Controllare filtro La pompa è danneggiata, il filtrodella pompa è ostruito o ilcollegamento elettrico dellapompa non funziona bene.Il filtro della pompa potrebbe essere ostruito.- Pulire il filtro della pompa. (**)- Il tubo di scarico potrebbe essere ostruito o piegato.- Controllare il tubo di scarico.- Se il problema persiste, contattare il centroassistenza autorizzato più vicino. STRARIPAMENTO Chiudere rubinetto La macchina carica troppaacqua.La macchina effettua lo scarico autonomamente.Al termine del processo di scarico, spegnere lamacchina e staccare la spina. Chiudere il rubinettoe contattare il centro assistenza autorizzato piùvicino. TENSIONE Fuori range La tensione di rete è troppo altao troppo bassa.Potrebbero verificarsi fluttuazioni di energia;controllare che la presa alla quale è collegata lamacchina sia dotata di messa a terra. Chiedere adun elettricista di misurare la tensione erogata. Senon vi sono problemi con la rete elettrica,scollegare la macchina e contattare il centroassistenza autorizzato più vicino.Whirlpool
