MANUALE UTENTE Racer SP Osann

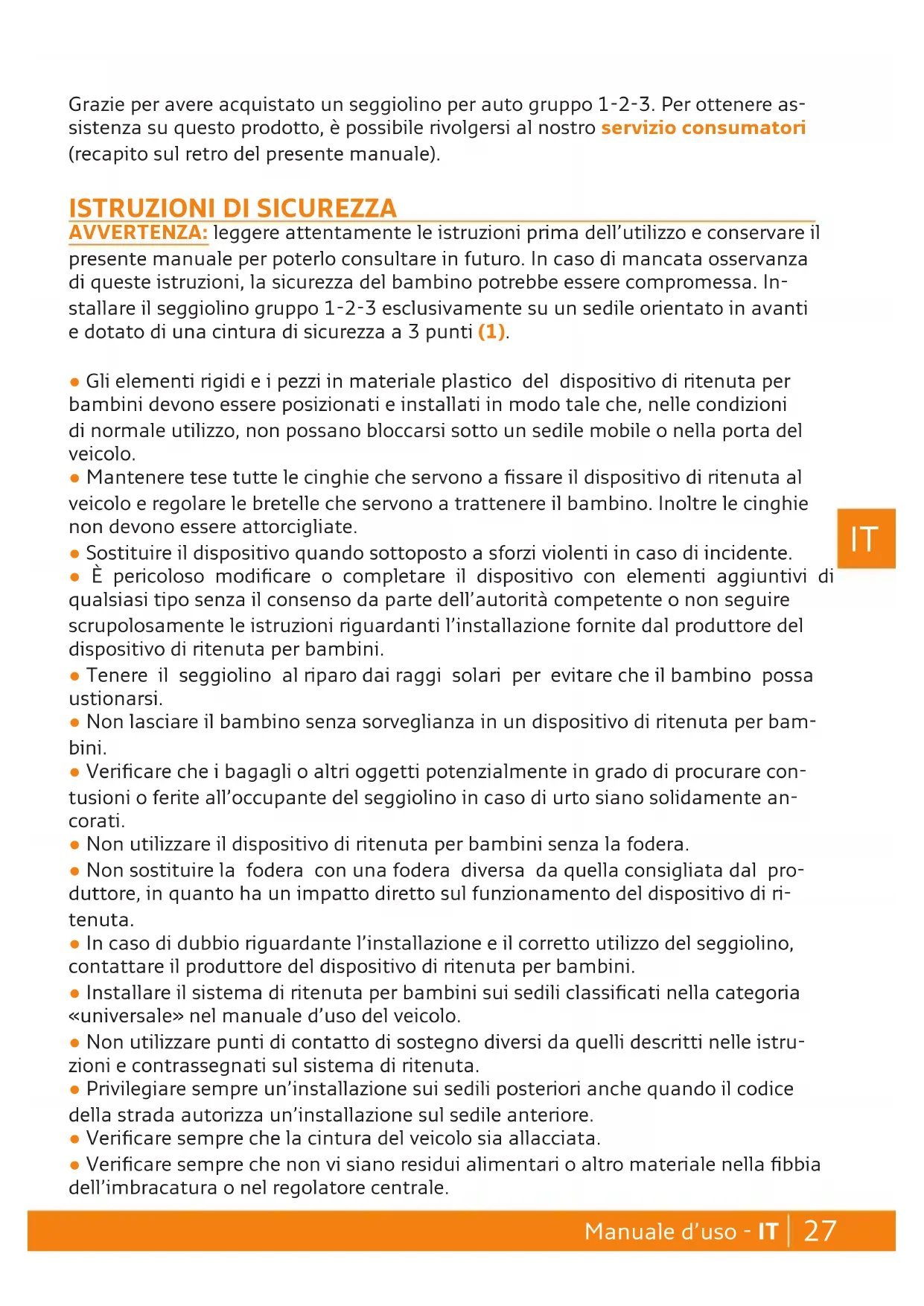

Grazie per avere acquistato un seggiolino per auto gruppo 1-2-3. Per ottenere as- sistenza su questo prodotto, è possibile rivolgersi al nostro servizio consumatori (recapito sul retro del presente manuale).

ISTRUZIONI DI SICUREZZA

AVVERTENZA: leggere attentamente le istruzioni prima dell’utilizzo e conservare il presente manuale per poterlo consultare in futuro. In caso di mancata osservanza di queste istruzioni, la sicurezza del bambino potrebbe essere compromessa. In- stallare il seggiolino gruppo 1-2-3 esclusivamente su un sedile orientato in avanti e dotato di una cintura di sicurezza a 3 punti (1).

• Gli elementi rigidi e i pezzi in materiale plastico del dispositivo di ritenuta per bambini devono essere posizionati e installati in modo tale che, nelle condizioni di normale utilizzo, non possano bloccarsi sotto un sedile mobile o nella porta del veicolo.

• Mantenere tese tutte le cinghie che servono a fissare il dispositivo di ritenuta al veicolo e regolare le bretelle che servono a trattenere il bambino. Inoltre le cinghie non devono essere attorcigliate.

• Sostituire il dispositivo quando sottoposto a sforzi violenti in caso di incidente.

• È pericoloso modificare o completare il dispositivo con elementi aggiuntivi di qualsiasi tipo senza il consenso da parte dell’autorità competente o non seguire scrupolosamente le istruzioni riguardanti l’installazione fornite dal produttore del dispositivo di ritenuta per bambini.

• Tenere il seggiolino al riparo dai raggi solari per evitare che il bambino possa ustionarsi.

• Non lasciare il bambino senza sorveglianza in un dispositivo di ritenuta per bam- bini.

• Verificare che i bagagli o altri oggetti potenzialmente in grado di procurare con- tusioni o ferite all’occupante del seggiolino in caso di urto siano solidamente an- corati.

• Non utilizzare il dispositivo di ritenuta per bambini senza la fodera.

• Non sostituire la fodera con una fodera diversa da quella consigliata dal pro- duttore, in quanto ha un impatto diretto sul funzionamento del dispositivo di ri- tenuta.

• In caso di dubbio riguardante l’installazione e il corretto utilizzo del seggiolino, contattare il produttore del dispositivo di ritenuta per bambini.

• Installare il sistema di ritenuta per bambini sui sedili classificati nella categoria «universale» nel manuale d’uso del veicolo.

• Non utilizzare punti di contatto di sostegno diversi da quelli descritti nelle istru- zioni e contrassegnati sul sistema di ritenuta.

• Privilegiare sempre un’installazione sui sedili posteriori anche quando il codice della strada autorizza un’installazione sul sedile anteriore.

• Verificare sempre che la cintura del veicolo sia allacciata.

• Verificare sempre che non vi siano residui alimentari o altro materiale nella fibbia dell’imbracatura o nel regolatore centrale.28 IT - Manuale d’uso

• D’inverno, fare attenzione a non posizionare il bambino nel seggiolino con abiti troppo voluminosi. Il rialzo Gruppo 1-2-3 (2)

1. Poggiatesta regolabile in altezza

3. Custodia per manuale d’uso (se il seggiolino ne è provvisto)

5. Cinghia inguinale

6. Fibbia delle bretelle

7. Cinghia di regolazione (x2)

8. Cuscino riduttore (se il seggiolino ne è provvisto)

9. Dispositivo di regolazione (x2)

10. Protezione imbottita (x2)

11. Guida della cintura diagonale (x2 - utilizzo senza bretelle)

Installazione con imbracatura Gr. 1, da 9 a 18 kg (da 9 mesi a 4 anni circa) Prima di installare il seggiolino nell’auto, verificare che le bretelle del seggiolino siano adattate alle misure del bambino. Le bretelle sono regolabili su tre diverse altezze e devono essere fatte passare nelle asole più vicine alle spalle del bambino. Se le spalle del bambino si trovano a un’altezza posta tra due asole, utilizzare sem- pre la posizione più alta. Per regolare l’altezza delle bretelle, rimuovere l’estremità superiore di una bretella facendo ruotare il dispositivo di arresto metallico posto sul retro dello schienale (3), quindi far passare l’estremità della bretella attraverso le fessure della scocca dello schienale e del rivestimento (4). Riposizionare l’estremità della bretella all’altezza desiderata utilizzando le stesse fessure, sia nel rivestimen- to che nella scocca (5), e fissarla nuovamente al retro dello schienale (6). Verificare che il dispositivo di arresto metallico sia posizionato correttamente e che l’estremi- tà della bretella non sia attorcigliata. Ripetere l’operazione con l’altra bretella.

• Per stringere le bretelle: tirare le cinghie di regolazione poste sulle bretelle; non è necessario premere i pulsanti dei dispositivi di regolazione (7).

• Per allentare le bretelle: premere i pulsanti dei dispositivi di regolazione posti sul- le estremità superiori delle bretelle, afferrare la parte inferiore delle bretelle tirando contemporaneamente (8). Premere il pulsante rosso della fibbia delle bretelle per liberare completamente il bambino. Posizionare il seggiolino contro il sedile posteriore dell’auto (9). Abbassare al mas- simo il poggiatesta. Tirare la cintura di sicurezza dell’auto in modo che sia ben tesa. Far passare le due parti della cintura attraverso le fessure del rivestimento e della scocca dello schienale (10) verificando che la parte addominale passi sotto il brac- ciolo del seggiolino e che la parte diagonale sia in posizione verticale tra lo schie- nale e il poggiatesta, senza passare attraverso la guida della cintura. Far passare la cintura di sicurezza dell’auto attraverso le fessure opposte (11). Verificare che29 Manuale d’uso - IT

la parte addominale della cintura passi sotto il bracciolo e che la parte diagonale passi sopra il bracciolo del seggiolino. Allacciare la cintura di sicurezza dell’auto, verificando che non sia attorcigliata (12). Spingere saldamente il seggiolino contro il sedile dell’auto e tendere al massimo la cintura, tirando la parte addominale e la parte diagonale in direzione dell’avvolgitore (13). Sganciare la fibbia delle bretelle premendo il pulsante rosso posto al centro della fibbia. Collocare il bambino nel seggiolino. Avvicinare i ganci delle bretelle e inserirli nella fibbia, fino a udire un “clic” (14). Tirare la cinghia di regolazione di una bretella finché non è tesa corret- tamente contro il bambino (15). Ripetere l’operazione con la cinghia di regolazione della seconda bretella. ATTENZIONE: è indispensabile che le bretelle siano regolate in modo corretto per la massima protezione del bambino. Lo spazio tra le bretelle e il bambino non deve essere superiore allo spessore di un dito. Installazione senza imbracatura Gr. 2-3, da 15 a 36 kg (da 3 a 12 anni circa) Prima di installare il seggiolino nell’auto, verificare che le bretelle del seggiolino siano state rimosse.

• Per rimuovere le bretelle: avvicinare i ganci delle bretelle e inserirli nella fibbia in modo da raggruppare i componenti delle bretelle e della cinghia inguinale. Ciò consentirà di conservare più facilmente questi elementi per esigenze future. Ripe- tere le operazioni (3) e (4) per le estremità superiori di entrambe le bretelle. Rimuo- vere l’estremità inferiore di una bretella facendo ruotare il dispositivo di arresto metallico posto sotto la seduta del seggiolino (16), quindi far passare l’estremità della bretella attraverso le fessure della seduta e del rivestimento (17). Ripetere l’operazione con l’altra bretella. Rimuovere la cinghia inguinale facendo ruotare il dispositivo di arresto metallico e facendolo passare attraverso le fessure della seduta e del rivestimento (18). Questo seggiolino per auto è dotato di un poggiatesta regolabile, concepito per accompagnare il bambino durante la crescita, in modo da fornire la massima pro- tezione laterale. Alzare al massimo il poggiatesta regolabile. Posizionare il seggiolino contro il sedile posteriore dell’auto (19) e far passare la parte diagonale della cintura attraverso la guida del poggiatesta (20) (21). Collocare il bambino nel seggiolino verificando che la schiena sia ben a contatto con lo schienale del seggiolino. Tirare e allac- ciare la cintura di sicurezza dell’auto. Far passare la parte diagonale della cintura sotto il bracciolo opposto alla guida della cintura utilizzata; la parte addominale della cintura di sicurezza dell’auto va fatta passare sotto entrambi i braccioli (22). Abbassare il poggiatesta e regolarlo in base alle misure del bambino (23). Deve essere posizionato in modo da avvolgere bene la testa del bambino per la massima protezione laterale; la cintura diagonale deve essere posizionata sulla spalla e non deve venire a contatto con il collo del bambino (24) (25). Tendere la cintura di sicurezza dell’auto. Verificare che la cintura sia tesa correttamente, che non sia attorcigliata e che non30 IT - Manuale d’uso

venga a contatto con il collo del bambino. Per togliere il bambino dal seggiolino, slacciare la cintura di sicurezza dell’auto sul lato del seggiolino. La cintura resterà sospesa all’apposita guida del poggia- testa (26). ATTENZIONE: fissare sempre il seggiolino con la cintura di sicurezza dell’auto, anche quando il bambino non si trova al suo interno. In caso di urti, un seggiolino non fissato può trasformarsi in un vero e proprio proiettile. Configurazione originale del seggiolino Per ripristinare la configurazione con bretelle, attenersi alle istruzioni seguenti. Ri- collocare la cinghia inguinale verificando che il dispositivo di arresto metallico sia posizionato correttamente sotto la seduta (27). Ricollocare l’estremità inferiore di una bretella verificando che il dispositivo di arresto metallico sia posizionato cor- rettamente sotto la seduta (28). Ripetere l’operazione con l’altra bretella. Ricollocare l’estremità superiore di una bretella (29). Verificare che il dispositivo di arresto metallico sia posizionato correttamente dietro lo schienale (30). Ripetere l’operazione con l’altra bretella. Verificare che le estremità superiori e inferiori delle bretelle non siano attorcigliate. Sistemazione delle istruzioni Conservare queste istruzioni sistemandole, a seconda del modello, nell’apposita tasca oppure fra la scocca e la fodera della seduta (31). Consigli per la manutenzione Tutte le parti in tessuto sono sfoderabili. In caso di macchie leggere, pulire con una spugna inumidita con acqua saponata oppure lavare a mano a 30° in acqua sapo- nata. Non utilizzare candeggina, non stirare, non lavare in lavatrice, non asciugare in asciugabiancheria. AVVERTENZA

• Questo seggiolino per auto è un dispositivo di ritenuta «universale» per bambi- ni. Omologato in ottemperanza al regolamento N°44/04, è adatto per l’utilizzo all’interno dei veicoli ed è compatibile con la maggior parte (salvo eccezioni) dei sedili delle auto.

• Si garantisce un compatibilità totale se il costruttore dei veicoli dichiara che i veicoli sono adatti ad accogliere dispositivi di ritenuta «universali».

• Questo dispositivo di ritenuta è classificato come «universale», in conformità ai criteri di omologazione più rigidi, rispetto ai modelli precedenti che non corrispon- dono più alle nuove disposizioni.

• Può essere montato esclusivamente su veicoli muniti di cinture di sicurezza con 3 punti di ancoraggio, fissi o con avvolgitori, omologati secondo quanto stabilito dalla norma UN/ECE N° 16 o altra norma equivalente.

• In caso di dubbio, contattare il produttore del dispositivo di ritenuta o il riven- ditore più vicino.31 Instrucciones de uso - ES
