MANUALE UTENTE HL105 Stayer

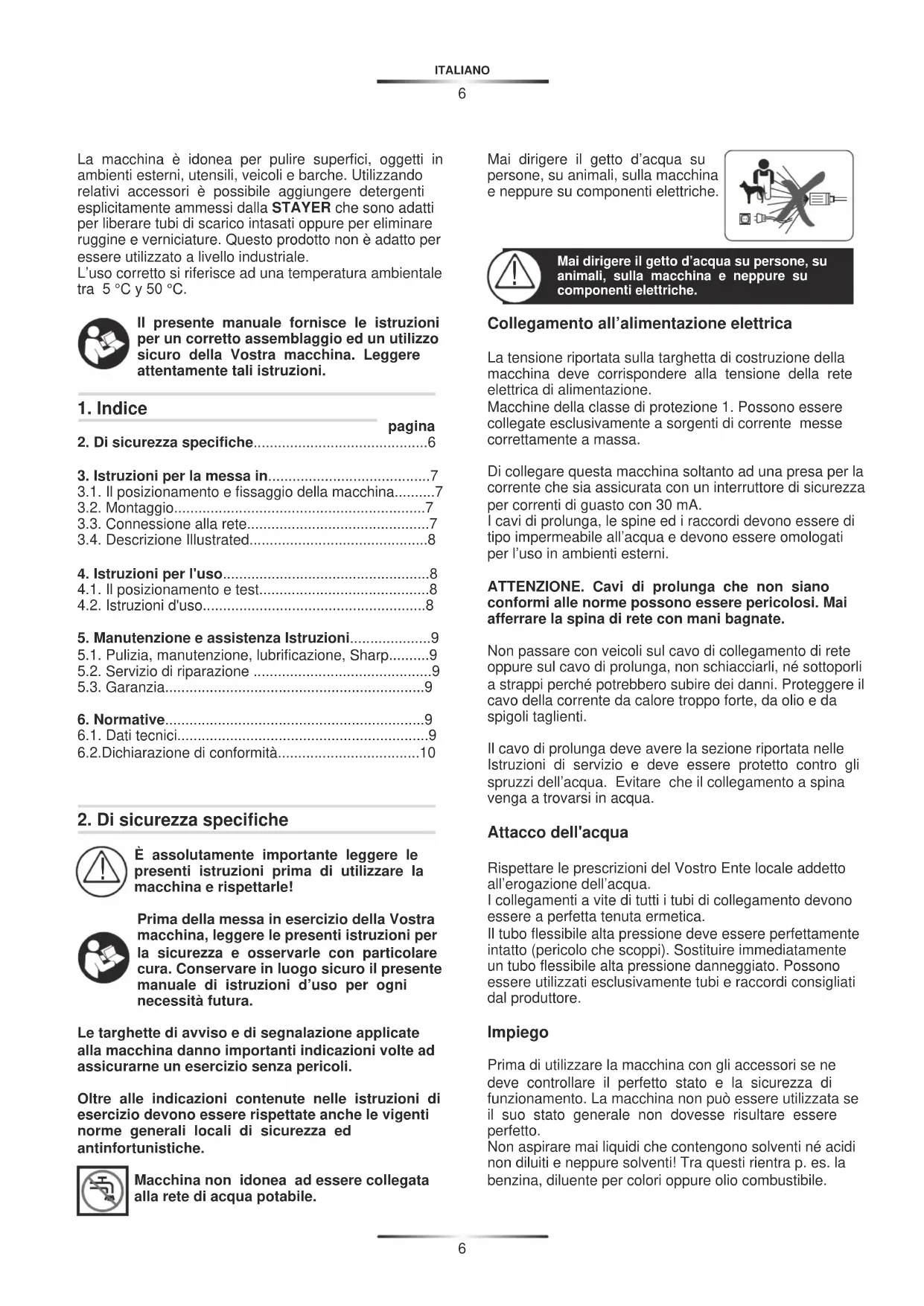

La macchina è idonea per pulire superfici, oggetti in ambienti esterni, utensili, veicoli e barche. Utilizzando relativi accessori è possibile aggiungere detergenti esplicitamente ammessi dalla STAYER che sono adatti per liberare tubi di scarico intasati oppure per eliminare ruggine e verniciature. Questo prodotto non è adatto per essere utilizzato a livello industriale.

L'uso corretto si riferisce ad una temperatura ambientale tra 5 °C y 50 °C.

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. Leggere attentamente tali istruzioni.

1. Indice

pagina

1. Di sicurezza specifiche....6

2. Istruzioni per la messa in....7

3.1. Il posizionamento e fissaggio della macchina......7

3.2. Montaggio....7

3.3. Connessione alla rete....7

3.4. Descrizione Illustrated....8

1. Istruzioni per l'uso....8

4.1. Il posizionamento e test....8

4.2. Istruzioni d'uso....8

1. Manutenzione e assistenza Istruzioni....9

5.1. Pulizia, manutenzione, lubrificazione, Sharp......9

5.2. Servizio di riparazione .....9

5.3. Garanzia....9

1. Normative....9

6.1. Dati tecnici....9

6.2.Dichiarazione di conformità....10

2. Di sicurezza specifiche

È assolutamente importante leggere le presenti istruzioni prima di utilizzare la macchina e rispettarle!

Prima della messa in esercizio della Vostra macchina, leggere le presenti istruzioni per la sicurezza e osservarle con particolare cura. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.

Le targhette di avviso e di segnalazione applicate alla macchina danno importanti indicazioni volte ad assicurarne un esercizio senza pericoli.

Oltre alle indicazioni contenute nelle istruzioni di esercizio devono essere rispettate anche le vigenti norme generali locali di sicurezza ed antinfortunistiche.

Macchina non idonea ad essere collegata alla rete di acqua potabile.

Mai dirigere il getto d'acqua su persone, su animali, sulla macchina e neppure su componenti elettriche.

Mai dirigere il getto d'acqua su persone, su animali, sulla macchina e neppure su componenti elettriche.

Collegamento all'alimentazione elettrica

La tensione riportata sulla targhetta di costruzione della macchina deve corrispondere alla tensione della rete elettrica di alimentazione.

Macchine della classe di protezione 1. Possono essere collegate esclusivamente a sorgenti di corrente messe correttamente a massa.

Di collegare questa macchina soltanto ad una presa per la corrente che sia assicurata con un interruttore di sicurezza per correnti di guasto con 30 mA.

I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.

ATTENZIONE. Cavi di prolunga che non siano conformi alle norme possono essere pericolosi. Mai afferrare la spina di rete con mani bagnate.

Non passare con veicoli sul cavo di collegamento di rete oppure sul cavo di prolunga, non schiacciarli, né sottoporli a strappi perché potrebbero subire dei danni. Proteggere il cavo della corrente da calore troppo forte, da olio e da spigoli taglienti.

Il cavo di prolunga deve avere la sezione riportata nelle Istruzioni di servizio e deve essere protetto contro gli spruzzi dell'acqua. Evitare che il collegamento a spina venga a trovarsi in acqua.

Attacco dell'acqua

Rispettare le prescrizioni del Vostro Ente locale addetto all'erogazione dell'acqua.

I collegamenti a vite di tutti i tubi di collegamento devono essere a perfetta tenuta ermetica.

Il tubo flessibile alta pressione deve essere perfettamente intatto (pericolo che scoppi). Sostituire immediatamente un tubo flessibile alta pressione danneggiato. Possono essere utilizzati esclusivamente tubi e raccordi consigliati dal produttore.

Impiego

Prima di utilizzare la macchina con gli accessori se ne deve controllare il perfetto stato e la sicurezza di funzionamento. La macchina non può essere utilizzata se il suo stato generale non dovesse risultare essere perfetto.

Non aspirare mai liquidi che contengono solventi né acidi non diluiti e neppure solventi! Tra questi rientra p. es. la benzina, diluente per colori oppure olio combustibile.

Il prodotto nebulizzato è altamente infiammabile, esplosivo e velenoso. Altrettanto vale per l'acetone, acidi non diluiti e solventi che risultano essere tutti aggressivi per i materiali utilizzati per la costruzione della macchina. In caso di utilizzo della macchina in zone pericolose (p.es. distributori di benzina) devono essere rispettate le rispettive norme di sicurezza. È proibito utilizzare la macchina in locali soggetti al pericolo di esplosioni.

La levetta di disinnesto della pistola a spruzzo non può essere bloccata in posizione «ON» quando la macchina è in esercizio.

In caso di necessità, portare abbigliamento protettivo idoneo per proteggersi dall'acqua che spruzza indietro verso l'operatore dopo l'impatto su oggetti.

Per evitare danni causati dal getto ad alta pressione, pulire pneumatici per veicoli/valvole esclusivamente mantenendo una distanza minima di 30 cm.

È proibito spruzzare materiali contenenti amianto ed altri materiali che contengano sostanze nocive per la salute. Utilizzare esclusivamente detergenti che sono ammessi dalla casa costruttrice della macchina.

Utilizzare i detergenti consigliati senza diluirli. I prodotti sono sicuri in quanto non contengono acidi, né soluzioni saline e neppure sostanze nocive all'ambiente. Consigliamo di conservare i detergenti in luoghi non accessibili a bambini. In caso che il detergente entri in contatto con gli occhi, sciacquare con cura con acqua pulita; in caso che venisse ingoiato, consultare immediatamente un medico.

Comando

La persona che usa la macchina può utilizzarla esclusivamente in modo conforme alle norme d'uso. Tenere sempre presente le specifiche caratteristiche locali. Durante la fase operativa, stare sempre attenti ad altre persone ed in modo particolare a bambini. Non utilizzare la macchina nelle vicinanze di persone che non indossino abbigliamento protettivo idoneo. Non dirigere il getto d'acqua verso sé stessi oppure verso altre persone per pulire indumenti oppure scarpe.

La macchina può essere utilizzata soltanto da persone precedentemente istruite nell'uso e nel trattamento della macchina oppure da persone che possono dimostrare di essere in grado di operare con la macchina. La macchina non può essere utilizzata da bambini e neppure da ragazzi. Mai lasciare la macchina senza custodia quando il motore è ancora in moto.

La potenza del getto d'acqua provoca una forza repulsiva alla pistola a spruzzo. Per questo motivo, tenere saldamente l'impugnatura pistola e la lancia.

Manutenzione

Estrarre la spina dalla presa:

- Ogniquivalvolta si lascia la macchina incustodita - Prima di interventi di controllo, di pulizia e di lavori alla macchina.

Ogni tipo di lavori di riparazione può essere eseguito esclusivamente da Officine Servizio Clienti STAYER autorizzate.

3. Istruzioni per la messa in

3.1. Il posizionamento e fissaggio della macchina

La macchina deve avere una base stabile e resistente. Utilizzare esclusivamente detergenti consigliati dalla casa costruttrice della macchina e rispettare le istruzioni del produttore relative all'applicazione ed allo smaltimento. Tutte le parti conduttrici di corrente nella zona di operazione devono essere protette contro gli spruzzi dell'acqua.

3.2. Montaggio

Attacco dell'acqua

- Avvitare il raccordo di collegamento 7 all'attacco dell'acqua 11. - Collegare il tubo flessibile dell'acqua (non compreso nella consegna) con l'attacco dell'acqua e con la macchina.

Collegamento tubo flessibile alta pressione/pistola a spruzzo

- Avvitare bene il tubo flessibile alta pressione 6 sul raccordo di collegamento 12. - Applicare il tubo di condotta forzata con getto a ventaglio 4 nella pistola a spruzzo 3. Esercitando una leggera pressione, ruotare il tubo di condotta forzata con getto a ventaglio di 90° in censo orario per bloccarlo.

3.3. Connessione alla rete

La Vostra macchina deve obbligatoriamente essere provvista di un collegamento messa a terra. La tensione d'esercizio è di 230 V ac, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga esplicitamente ammessi. Per ulteriori informazioni, rivolgersi al Punto di Assistenza Clienti competente per la Vostra zona. Quando con l'idropulitrice si voglia utilizzare un cavo di prolunga è necessario ricorrere alle seguenti sezioni conduttrici:

1,5 mm2 fino a max. 20 m lunghezza 2,5 mm2 fino a max. 50 m lunghezza

Avvertenza: Se si utilizza un cavo di prolunga è necessario che questo - come già prescritto in precedenza nelle prescrizioni relative alla sicurezza - abbia un conduttore di protezione che attraverso la spina sia collegato con il conduttore di protezione del Vostro impianto elettrico.

In casi dubbi, rivolgersi ad un elettricista professionista oppure alla più vicina rappresentanza STAYER Service.

ATTENZIONE: Cavi di prolunga che non siano conformi alle norme possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.

Gli allacciamenti dei cavi devono essere asciutti e non devono poggiare per terra. Per una maggiore sicurezza, usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Controllare sempre tale dispositivo ogni volta che si usa la macchina.

Per la Vostra sicurezza è necessario che la spina applicata alla macchina sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli zzi dell'acqua, deve essere di gomma oppure re coperto da gomma. Il cavo di prolunga deve re usato con un dispositivo di scarico della ozone. Un cavo di collegamento danneggiato può re riparato esclusivamente presso uno dei i autorizzati per il Servizio Tecnico STAYER.

3.4. Descrizione Illustrated

1 Pulsante di sicurezza per il grilletto
2 Grilletto
3 Pistola a spruzzo
4 Tubo di condotta forzata getto a ventaglio
5 Interruttore di rete
6 Tubo flessibile alta pressione
7 Raccordo di collegamento
8 Bocchetta per detergente con bottiglia
9 Tubo di condotta forzata a getto a rotazione
10 Serbatoio per detergente
11 l'assunzione di acqua
12 Connessioni raccordo
13 Filtro

4. Istruzioni per l'uso

4.1. Il posizionamento e test

Accertarsi che l'interruttore di rete si trovi in posizione e collegare la macchina alla presa di alimentazione.

Aprire il rubinetto dell'acqua.

Premere il pulsante di sicurezza 1 per liberare il grilletto 2. Premere completamente il grilletto 2 fino a quando l'acqua arriva a fuoriuscire uniformemente e non si abbia più aria nella macchina e neppure nel tubo flessibile alta pressione. Rilasciare il grilletto 2. Premere il pulsante di sicurezza 1.

Premere il tasto Ⓘ dell'interruttore di rete 5.

Puntare la pistola a spruzzo 3 verso il basso. Premere il pulsante di sicurezza per liberare il grilletto 2. Premere completamente il grilletto 2.

Arrestare

Rilasciare il grilletto 2. Premere il pulsante di sicurezza. La pistola a spruzzo è dunque bloccata e non può essere attivata inavvertitamente.

Premere il tasto Ⓞ dell'interruttore di rete 5.

Chiudere il rubinetto dell'acqua. Estrarre dalla presa la spina dell'allacciamento alla rete. Premere il pulsante di sicurezza 1 per liberare il grilletto 2. Premere completamente il grilletto 2 fino a quando nella macchina non ci sarà più nessuna pressione dell'acqua. Rilasciare il grilletto 2. Premere il pulsante di sicurezza 1.

Rimuovere il tubo flessibile dell'acqua dalla macchina e dall'attacco dell'acqua.

Fine-tuning

Tubo di condotta forzata getto a ventaglio

Per modificare il getto dal ventaglio a quello puntuale e viceversa, ruotare l'anello anteriore del tubo di condotta forzata con getto a ventaglio.

4.2. Istruzioni d'uso

Informazioni generali

Accertarsi che la macchina poggi su una base piana. Non andare troppo in avanti con il tubo flessibile alta pressione oppure non tirare la macchina tramite il tubo. In caso contrario potrebbe capitare che la posizione della macchina non è più sicura e che possa cadere. Non piegare il tubo flessibile alta pressione e non passarvi sopra con un veicolo. Evitare che il tubo flessibile alta pressione arrivi a toccare spigoli taglienti oppure angoli. Non utilizzare il tubo di condotta forzata con getto a rotazione per lavare la macchina.

Lavorare con detergenti

Utilizzare esclusivamente detergenti che siano espressamente permessi. Detergenti non adatti possono arrecare danni sia alla macchina che agli oggetti sottoposti alle operazioni di pulizia.

Riempire con detergente il serbatoio per detergente 10 avendo cura di diluirlo prima secondo le relative indicazioni.

Per spruzzare detergente, mettere la lancia per getto a ventaglio sulla posizione di bassa pressione.

In conformità con le esigenze di ecologia ambientale, consigliamo di usare con parsimonia detergenti.

Osservare le raccomandazioni relative ai rapporti di diluizione applicate sul contenitore.

Metodo di pulizia consigliato

Passo 1: ammorbidire lo sporco

Spruzzare in modo economico il detergente e lasciar agire per breve tempo.

Passo 2: rimuovere lo sporco

Operando con il getto ad alta pressione, rimuovere lo sporco precedentemente staccato.

Avvertenza: In caso di operazioni di pulizia di superfici perpendicolari, iniziare a pulire nella parte inferiore con il detergente e procedere man mano verso l'alto. Quando si lava, operare sempre dall'alto verso il basso.

5. Manutenzione e assistenza Istruzioni

5.1. Pulizia, manutenzione, lubrificazione, Sharp

Attenzione! Disinserire la macchina ed estrarre la spina dalla presa di alimentazione della corrente prima di passare ad eseguire lavori di manutenzione e di pulizia. Lo stesso vale quando il cavo della corrente dovesse essere danneggiato, tagliato oppure anche aggrovigliato.

Pulire/controllare il filtro

Rimuovere l'adattatore 7 all'attacco dell'acqua ed estrarre il filtro 13. Lavare il filtro e riapplicarlo di nuovo. Sostituire un filtro danneggiato.

È vietato utilizzare l'idropulitrice quando manca il filtro oppure quando dovesse essere difettoso.

Manutenzione

Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete e staccare il collegamento per l'alimentazione dell'acqua.

Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati. Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguiti prima di cominciare ad usare la idropulitrice.

Se nonostante gli accurati procedimenti di produzione e di controllo la idropulitrice dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per le macchine da giardinaggio STAYER.

Misure ecologiche

Evitare che prodotti chimici non ecologici possano andare a finire per terra, nelle falde acquifere, in ruscelli, fiumi ecc. Utilizzando detergenti, rispettare meticolosamente le indicazioni riportate sull'imballaggio ed attenersi alla prescritta concentrazione.

Pulendo macchine a motore, rispettare le vigenti prescrizioni locali: Bisogna assolutamente evitare che pulendo con l'acqua a pressione, l'olio possa andare a finire nelle falde acquifere.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente pistola a spruzzo, unità elettrica, accessori ed imballaggi scartati.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

5.2. Servizio di riparazione

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

Il nostro team di consulenti tecnici saranno lieti di guida per l'attuazione di acquisizione e adattamento di prodotti e accessori.

Elenco dei componenti sostituibili / T1 (pág 11)

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Spegnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

5.3. Garanzia

Carta di garanzia

Tra i documenti che formano parte della presente attrezzatura troverà la carta della garanzia. Dovrà riempire completamente la carta della garanzia applicando alla medesima la copia del ticket d'acquisto o la fattura e consegnarla al suo rivenditore a cambio della corrispondente ricevuta di ritorno.

¡Nota! Se mancasse questa tessera, la chieda immediatamente al suo rivenditore.

La garanzia si limita unicamente ai difetti di fabbricazione o di meccanizzato e cessa quando i pezzi siano stati smontati, manipolati o riparati fuori dalla fabbrica.

6. Normative

6.1. Dati tecnici

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60 Hz. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate pos sono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Ci riserviamo il diritto di modificare i progressi tecnici relativi alla

W_1= Potenza nominale

Q = Portata massima

P_z= Massima pressione

P_1 = Pressione massima Water Supply

IP = Indice di protezione

T_1 = Temperatura dell'acqua

M = Massa

a_hw Accelerazione

L_pA = Livello di pressione sonora

L_WA= Livello di potenza sonora

Il livello di rumore durante il lavoro può superare 85dB(A).

Il sottoscritto: STAYER IBÉRICA, S.A.

Con indirizzo a:

Çalle Sierra de Cazorla, 7

Área Empresarial Andalucía - Sector 1

Noi dichiariamo sotto la nostra unica e sola responsabilità che questo prodotto si trova in conformità con le norme o i documenti normalizzati seguenti:

UNE EN 60335-2-79:2009, UNE EN 60335-1 in conformità con i regolamenti2006/42/CE, 2004/108/CE, 2000/14/CE.

Ramiro de la Fuente

Direttore generale

Parti sostituibili Tabella / T1

Problema	Possibili cause	Rimedi
Il motore non funziona	- La spina non è collegata- Presa difettosa- Fusibile difettoso/bruciato- Cavo di prolunga danneggiato- La protezione motore è scattata- Ghiacciato	- Collegare la spina- Provare un'altra presa- Sostituire la valvola- Tentare senza cavo di prolunga- Aspettare che il motore si raffreddi 5 minuti.- Far sgelare la pompa, il tubo dell'acqua oppure l'accessorio opzionale
Il motore resta fermo	- Fusibile difettoso/bruciato- La tensione di rete non è corretta- La protezione motore è scattata	- Sostituire il fusibile- Controllare tensione di rete che deve corrispondere alla indicazione riportata sulla targhetta di fabbricazione- Aspettare che il motore si raffreddi 5 minuti
La sicurezza scatta	La sicurezza è troppo debole	Collegare ad un altro circuito elettrico che sia assicurato in modo corretto rispetto alla prestazione dell'idropulitrice
Pressione operativa troppo alta	La lancia è in parte otturata	Pulire la lancia
Pressione pulsante	- Aria nel tubo flessibile dell'acqua oppure nella pompa- L'alimentazione dell'acqua non è corretta- Il filtro dell'acqua è otturato- Il tubo flessibile dell'acqua è schiacciato oppure piegato- Il tubo flessibile alta pressione è troppo lungo	- Disinserire l'idropulitrice e lasciarla andare con la pistola a spruzzo aperta ed il rubinetto dell'acqua aperto fino a quando si raggiungerà una pressione operativa uniforme.- Controllare se l'alimentazione acqua corrisponde ai dati riportati nella tabella dei dati tecnici. I più piccoli tubi dell'acqua che possono essere utilizzati hanno diametri da 1/2" oppure 13 mm.- Pulire il filtro dell'acqua.- Posare il tubo flessibile dell'acqua in linea retta- Togliere la prolunga del tubo flessibile alta pressione, mass. lunghezza del tubo 7 m
La pressione è uniforme ma insufficienteAvvertenza: Determinati accessori provocano una bassa pressione	- Lancia usurata- Valvola Avvio/Arresto usurata	- Sostituire la lancia- Azionare velocemente il grilletto 5 volte consecutivamente
Il motore è in moto ma manca pressione operativa	- L'acqua non è collegata- Il filtro è intasato- La lancia è intasata	- Collegare l'acqua- Pulire il filtro- Pulire la lancia
L'idropulitrice si avvia da sola	La pompa oppure la pistola a spruzzo non sono a tenuta ermetica	Rivolgersi ad un Servizio Clienti STAYER autorizzato
La macchina non è a tenuta stagna.	La pompa non è a tenuta stagna	Sono ammesse 6 gocce al minuto. In caso di perdite non normali ed eccessive, mettersi in contatto con il Centro di Assistenza autorizzato STAYER.

Accessori opzionali e parti di ricambio

Possono essere utilizzati soltanto accessori opzionali e parti di ricambio che siano espressamente approvate da STAYER. Accessori originali e pezzi di ricambio originali garantiscono un uso della macchina non soggetto a disturbi.
