MANUALE UTENTE FIMB 51K.A IX INDESIT

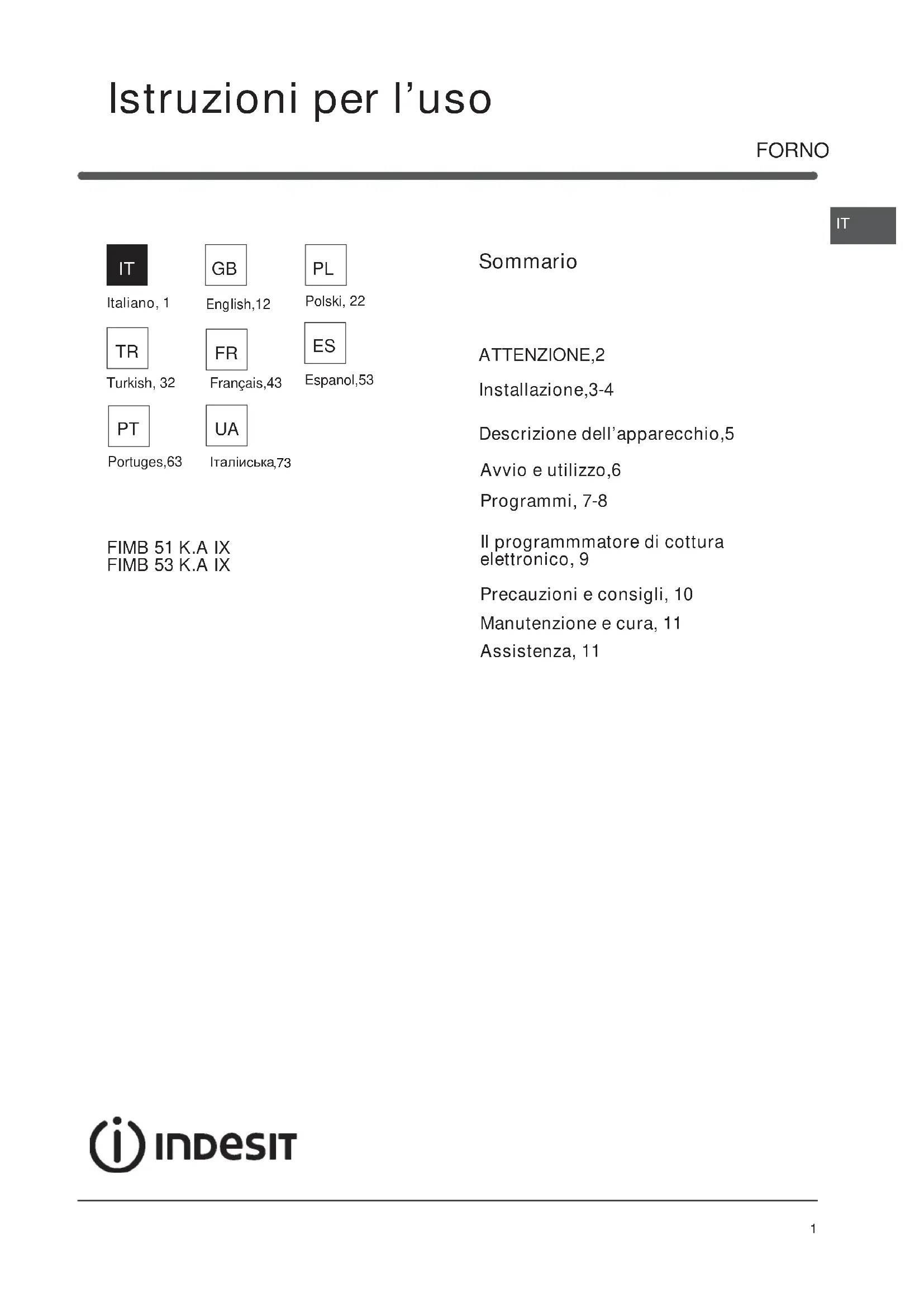

Sommario ATTENZIONE,2 Installazione,3-4 Descrizione dell’apparecchio,5 Avvio e utilizzo,6 Programmi, 7-8 Il programmmatore di cottura elettronico, 9 Precauzioni e consigli, 10 Manutenzione e cura, 11 Assistenza, 11 Italiano, 1 Polski, 22 Turkish, 32 English,12

• ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso.

• Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.

• Tenere lontani i bambini inferiori agli 8 anni se non continuamente sor- vegliati

• Il presente apparecchio può es- sere utilizzato dai bambini a par- tire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorve- glianza oppure se sono stati istru- iti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparec- chio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorve- glianza.

• Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del for- no in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro.

• Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. ATTENZIONE ! Quando si inserisce la griglia assi- curarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavita.

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

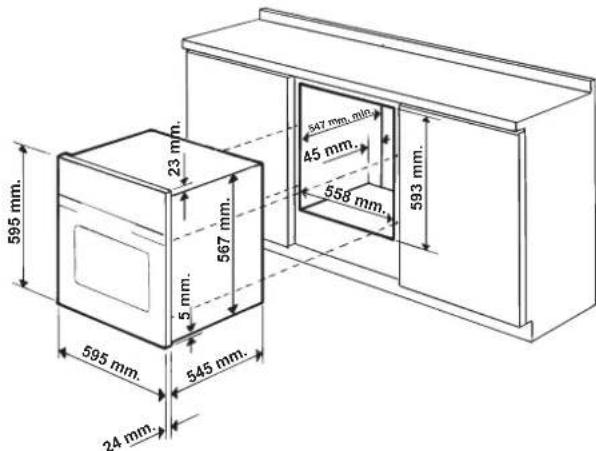

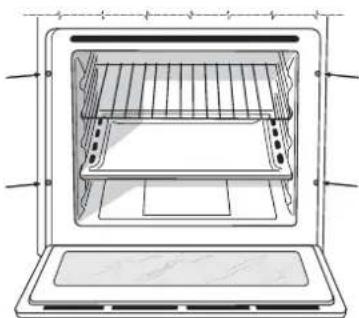

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi gura) che a colonna, il mobile deve avere le seguenti dimensioni: ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi gure). Centraggio e fissaggio Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto). 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm 558 mm. 547 m m. m in. 560 mm. 45 mm.4

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo

leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).

4. Chiudere il coperchio della

morsettiera. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a anco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. TARGHETTA CARATTERISTICHE Dimensioni larghezza cm 43,5 altezza cm 32 profondità cm 40 Volume lt. 58 Collegamenti elettrici tensione a 220-240V ~ 50/60Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W ENERGY LABEL Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Modelli con ventilazione di raffreddamento: Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: Multicottura. Modelli senza ventilazione di raffreddamento: Consumo energia convezione Forzata – funzione di riscaldamento: Multicottura; Consumo energia dichiarazione Classe convezione Naturale - funzione di riscaldamento: Tradizionale. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modicazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modicazioni - 93/68/CEE del 22/07/93 e successive modicazioni. 2002/96/CE e successive modicazioni. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.5

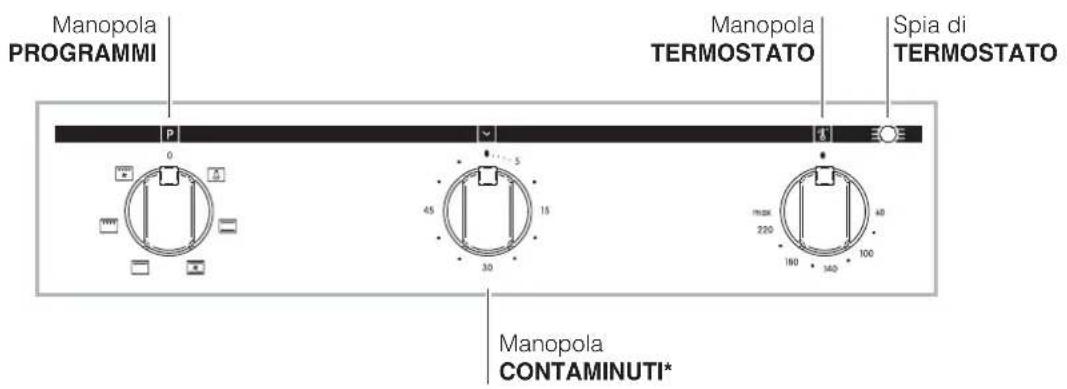

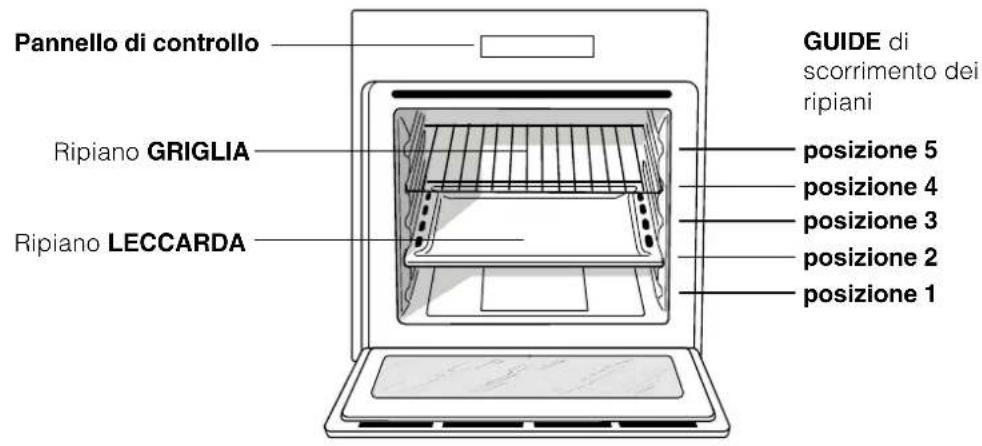

Descrizione dell’apparecchio Vista d’insieme Pannello di controllo ManopolaPROGRAMMIManopolaTERMOSTATOSpia diTERMOSTATOManopolaCONTAMINUTI* Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

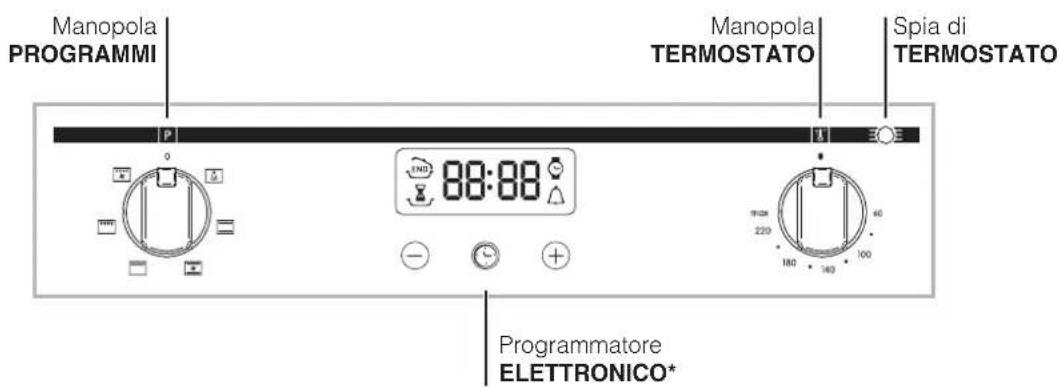

• Presente solo su alcuni modelli ManopolaPROGRAMMIManopolaTERMOSTATOSpia diTERMOSTATOProgrammatoreELETTRONICO*6

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Avviare il forno 1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.4. Durante la cottura è sempre possibile:- modificare il programma di cottura agendo sulla manopola PROGRAMMI;- modificare la temperatura agendo sulla manopola TERMOSTATO;- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.! Porre sempre i recipienti di cottura sulla griglia in dotazione.Ventilazione di raffreddamentoPer ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.Luce del fornoSi accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi completo in senso orario.2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.! Il timer non controlla l’accensione e lo spegnimento del forno. Avvio e utilizzo

• Presente solo su alcuni modelli ATTENZIONE ! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2)7

Programmi di cottura ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma MULTICOTTURA Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma FORNO SOPRA Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. Programma GRILL Si accende l’elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attiva l’elemento riscaldante superiore ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale, la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programmi Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.8

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Forno Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate

65-75 70-75 70-80 15-20 30-35 Multicottura Pizza (su 2 ripiani) Lasagne Agnello Pollo arrosto + patate Sgombro Plum-cake Bignè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spagna (su 1 ripiano) Pan di spagna (su 2 ripiani) Torte salate

Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

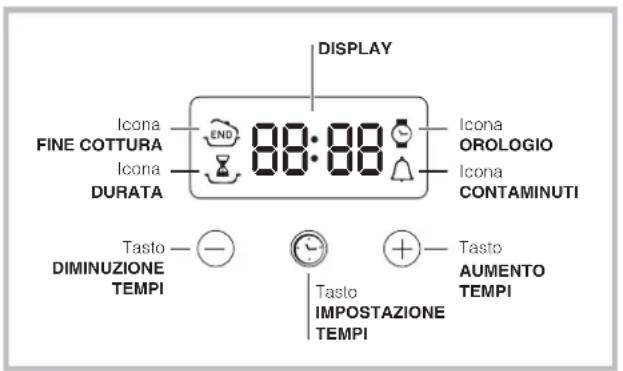

Impostare l’orologio ! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura. Dopo l’allacciamento alla rete elettrica o dopo un black-out, l’icona e i quattro digit numerici sul DISPLAY lampeggiano.

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i quattro digit numerici sul DISPLAY;

2. con i tasti “+” e “-” regolare l’ora; se si tengono

premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il

tasto per fissare l’impostazione. Impostare il contaminuti ! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;

2. con i tasti “+” e “-” regolare il tempo desiderato; se

si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il

tasto per fissare l’impostazione. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;

2. con i tasti “+” e “-” regolare la durata desiderata; se

si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il

tasto per fissare l’impostazione.

4. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la fine di una cottura ! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la

2. poi premere il tasto

finchè non lampeggiano l’icona e i quattro digit numerici sul DISPLAY;

3. con i tasti “+” e “-” regolare l’ora di fine cottura

desiderata; se si tengono premuti i numeri, scorrono più velocemente per facilitare l’impostazione.

4. attendere 10 sec oppure premere nuovamente il

tasto per fissare l’impostazione.

5. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata. Annulare una programmazione Per annullare una programmazione:

• premere il tasto finchè non lampeggia l’icona dell’impostazione da annullare e i digit sul display. Premere il tasto “-” finchè sul display non compaiono le cifre 00:00.

• tenere premuti contemporaneamente i tasti “+” e ”-”; in questo modo si annullano tutte le programmazioni effettuate contaminuti compreso.10

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “z”/“ {” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.11

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi gura);

2. alzare e ruotare le levette poste sulle due cerniere

3. afferrare la porta ai due

lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere (vedi gura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga:

potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi gura).

! Non utilizzare la lampada forno per e come illuminazione di ambienti. Manutenzione e cura ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistenza12
