71Installazione La iancheriaB ● Prima dell’uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS. ● Non utilizzare adattatori, connettori multipli e/o prolunghe. ● Non installare l’asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina. ● L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice. ● Non asciugare capi non lavati nell'asciugatrice. ● ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ● ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), c u ff i e d a d o c c i a , t e s s u t i impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice. ● Leggere attentamente le etichette con le istruzioni di INTRODUZIONE

CONSIGLI DI SICUREZZA

lavaggio per conoscere le caratteristiche dell’asciugatura idonea. ● Gli indumenti devono essere introdotti nell’ asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti an cora gocciolanti. ● Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina. ● Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. ● I capi che sono stati macchiati con sostanze come olio da cucina, a c e t o n e , a l c o l , p e t r o l i o , c h e r o se n e , s ma c c h i a t o ri , acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. ●Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

61Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione. Installare il retro della macchina vicino al muro o ad una parete verticale ●Ci dovrebbe essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per a s s i c u r a r e u n ' a d e g u a t a ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito ● Non scaricare l’ aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili. ● Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, senza impedimenti di sorta. ● Dopo l’ uso ispezionare il filtro antifilacce e, se necessario, pulirlo. ● Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. ● EVITARE ASSOLUTAMENTE d’ installare la macchina contro tendaggi. VENTILAZIONE INTRODUZIONE

CONSIGLI DI SICUREZZA

● Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione. - Kit Mod 35100019: per una macchina profonda almeno 49 cm - Kit Mod 35900120: per una macchina profonda almeno 51 cm ● Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

SFIATI ARIA NELLA BASE

Importante: durante il trasporto mantenere in posizione verticale l'asciugabiancheria. Se necessario ribaltarla esclusivamente nel lato indicato in figura. Attenzione: se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore. In caso contrario il compressore può subire danni.

62EN 5 KIT DI MONTAGGIO TUBO DI SCARICO: ISTRUZIONI PER IL MONTAGGIO AVVERTENZA! Prima di eseguire qualsiasi operazione, spegnere l’asciugatrice e staccare la spina dalla presa principale. Per non dover svuotare il contenitore dell’acqua dopo ogni ciclo di asciugatura, si può convogliare l’acqua normalmente raccolta durante il ciclo di asciugatura direttamente in un tubo di scarico delle acque di scolo (lo stesso sistema di scarico usato nei lavandini di Casa). Le leggi locali sullo smaltimento delle acque vietano la connessione ai canali a cielo aperto. Il sistema di scarico delle acque di scolo va collocato accanto all’asciugatrice. Il kit è composto: 1 tubo flessibile, 1 connettore per tubo flessibile dritto, 1 morsetto per tubo e una fascetta di plastica. Montare i Componenti del Kit Come di Seguito Riportato: 1.Svitare e rimuovere le 3 vit i sul r etr o dell a macchina, mante-nendo in posizione il bordino di finitura del piano di lavoro.

2. Rimuovere il bordino di

finitura del piano di lavoro posteriore, poi rimuovere anche il piano di lavoro superiore, facendolo scorrere con delicatezza verso il retro della macchina.

dell’acqua di scolo è posto sul lato destro della macchina (guardando dal retro). Sopra il contenitore dell’acqua è posto un tubo grigio flessibile, fissato a un collegamento a ponte. Utilizzando una pinza, rimuovere dal ponte il morsetto di bloccaggio del tubo.

4. Rimuovere il tubo

flessibile dal ponte.

5. Collegare il tubo

flessibile del kit al tubo flessibile rimosso dal ponte, utilizzando il connettore e I morsetti per il tubo forniti.

6. Rimuovere il coperchio

del contenitore dell’acqua Posto sul retro della macchina, rimuovendo le due viti e sganciandolo. I l c o n t e n i t o r e .7. Rompere la linguetta p osta sul lat o d e l coperchio, riposizio-nare i l c o p e r c h i o s u l l a ma cchina e fissare nuovamente le viti. A questo punto si dovrebbe vedere un foro sul retro del mobile, accanto al coperchio.

8. Far passare il tubo

flessibile di scarico attraverso il foro di entrata nel mobile.

9. Collocare il tubo grigio

nello spazio libero della vaschetta e fissare l’intero blocco del tubo al ponte, utilizzando la fascetta di plastica.

10. Ricollocare il piano di

lavoro facendolo scorrere di nuovo nella posizione d i p a r t e n z a , e accertandosi che il tubo f l e s s i b i l e n o n s i a incastrato. Ricollocare in posizione anche il bordino di finitura del p i a n o d i l a v o r o posteriore, utilizzando le 3 viti.

11. Collegare il nuovo

tubo flessibile di scarico al tubo dell’acqua di scolo. Accertarsi che il nuovo tubo flessibile non si pieghi quando si spinge i n p o s i z i o n e l’asciugatrice. Accertarsi di rispettare le linee guida, come mostrato, qua ndo si f iss a la posizione del nuovo tubo flessibile esterno. 1 2 . E f f e t t u a r e i l collegamento alla presa di rete principale.

13. Dopo avere svuotato

il contenitore dell’acqua di scarico, per dare inizio a l p r o g r a m m a d i asciugatura basterà accendere la macchina con il tasto ON (e premere nel caso dei modelli elettronici il pulsante ‘START’).

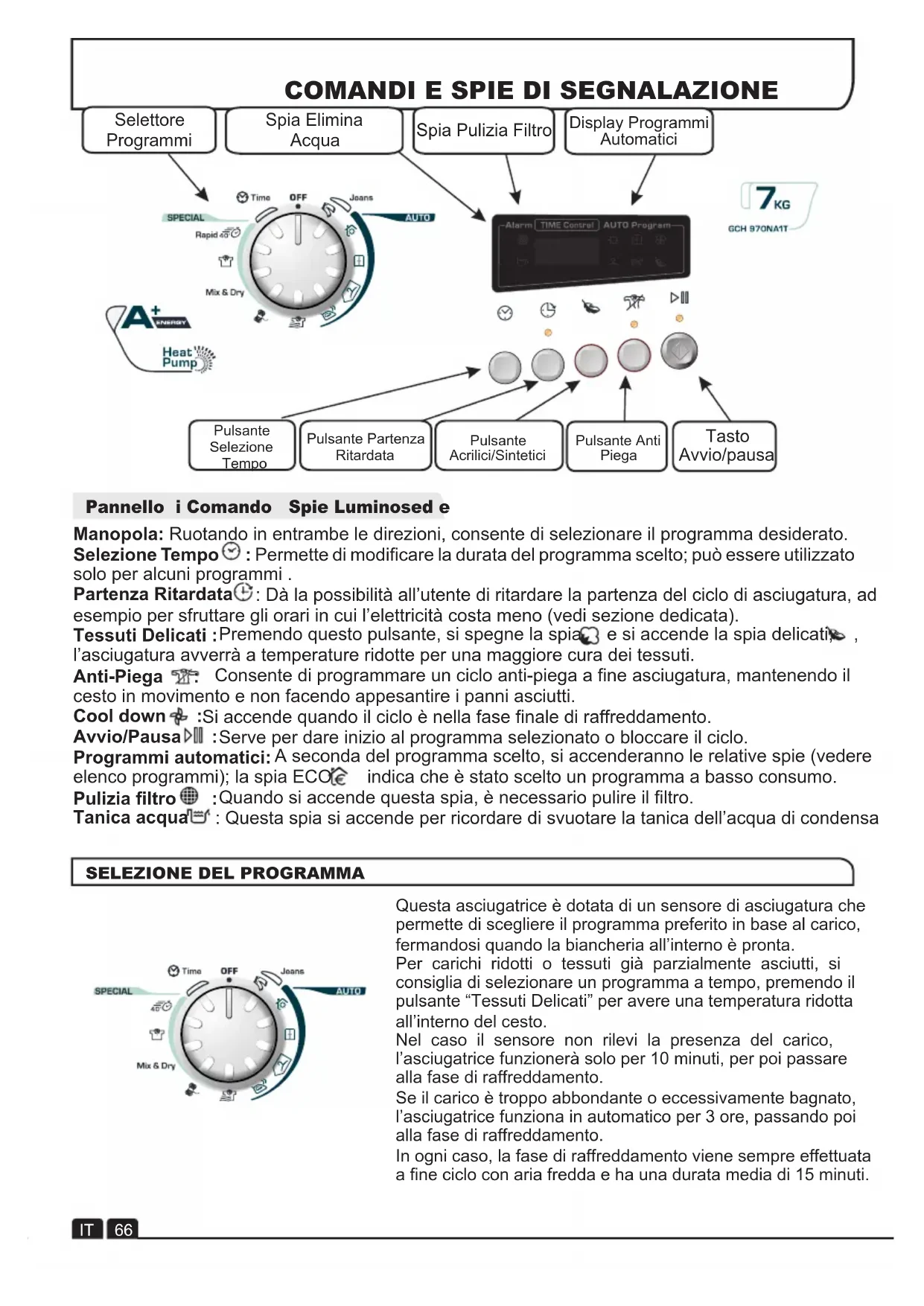

64Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato. Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi . Partenza Ritardata Tessuti Delicati : Anti-Piega : Cool down : Avvio/Pausa : Programmi automatici: Pulizia filtro : Tanica acqua : Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, ad esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata). Premendo questo pulsante, si spegne la spia e si accende la spia delicati; , l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti. Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti. Si accende quando il ciclo è nella fase finale di raffreddamento. Serve per dare inizio al programma selezionato o bloccare il ciclo. A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo. Quando si accende questa spia, è necessario pulire il filtro. : Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa Pannello i Comando Spie Luminosed e

COMANDI E SPIE DI SEGNALAZIONE

Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all’interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante “Tessuti Delicati” per avere una temperatura ridotta all’interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l’asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento. Se il carico è troppo abbondante o eccessivamente bagnato, l’asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento. In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.

SELEZIONE DEL PROGRAMMA

Selettore Programmi Pulsante Acrilici/SinteticiPulsante Anti Piega Tasto Avvio/pausa Pulsante Partenza Ritardata Spia Elimina Acqua Spia Pulizia Filtro Display Programmi Automatici Pulsante Selezione TempoSELEZIONE DEL PROGRAMMA

PROGRAMMA Ravviva lana Mix & Dry Rapido 40’ Camicie Tempo Jeans Anti piega Asciutto Pronto-Stiro Asciutto Pronto-Stiro Asciutto Armadio Asciutto No-Stiro Asciutto No-Stiro IDEALE PER Capi che si preferisce mantenere leggermente più umidi, in modo da facilitare la stiratura. Durata: circa 1 ora e 50 min. Capi che si preferisce non stirare, ma appendere direttamente dopo l’asciugatura. Durata: circa 2 ore e 30 min. Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min. Capi che si vogliono completamente asciutti, come asciugamani, accappatoi, tovaglie e lenzuola. Durata: circa 3 ore. Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo nell’armadio. Durata: 12 minuti. Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato) Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in cotone (circa 10 capi). Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180 minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale per capi da ravvivare, per eliminare eventuali odori. Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2 ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans con ricami e accessori. Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura. Durata: 9 minuti + 3 minuti di cool down. Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il sensore monitora costantemente la temperatura per il miglior risultato di asciugatura. Max 2kg di bucato. Perfect HomeSi accende segnalando la necessità di pulire il filtro. Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri all o cati nel l a pa rte inferiore del Dryer. Se la biancheria non si asciuga verificare che il filtro non sia intasato. Filtro IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce. Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia.

Tirare il filtro verso l’alto. Aprire il filtro come illustrato. R i m u o v e r e delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido. Richiudere il filtro e reinserirlo in sede. Tirare la maniglia per aprire lo sportello. P e r a v v i a r e l a macchina, richiudere i l p o r t e l l o n e e premere il tasto. AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore. PORTELLONE FILTROe Apertura del ortelloneP Spia Di Pulizia Filtro NON USARE ACQUA PER PULIRE IL FILTRO PULIZIA FILTRO

antiorario I ganci e rimuovere il coperchio supporto filtri

3. R i m u o v e r e

delicatamente il telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua.

5. Rimontare i filtri e

posizionare il coperchio supporto filtri nella corretta posizione indicata dalla freccia (posizione verso l'alto). Bloccare il coperchio con i ganci.

6. R i m o n t a r e l o

zoccolo. 4 . R i m u o v e r e delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua corrente per rimuovere residui o depositi.CONDENSATORE

Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta. Chiudere gentilmente la porta fino a sentire un “click”. Ruotare il selettore programmi e scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi). Se bisogna asciugare tessuti sintetici, acrilici o delicati, premere il pulsante per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e programmare nuovamente la macchina. Premere il pulsante . L’asciugabiancheria inizia automaticamente e la spia luminosa sopra il tasto resta accesa. Se si apre la porta durante il ciclo per controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante , il ciclo di asciugatura ricomincerà nuovamente. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli. Quando il programma è terminato, la spia END si illumine sul display. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta. FUNZIONAMENTO Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.

1 . E s t r a r r e c o n d e l i c a t e z z a l a vaschetta, finché non viene completamente rimossa. Sostenere la v a s c h e t t a c o n entrambe le mani. Da piena, la vaschetta dell’acqua pesa circa 4 kg. 2.Inclinare la vaschetta f a c e n d o d e f l u i r e l ' a c q u a d a l f o r o posteriore. Quando è vuota, far scivolare di nuovo la vaschetta nell'apposita sede. S P I N G E R E C O N DECISIONE IN SEDE. 3 . Pe r a vv i a r e l a macchina, premere il tasto. NOTA: se c’è uno s c a r i c o v i c i n o all’asciugatrice, si può usare l’apposito kit per f a r s c a r i c a r e costantemente l’acqua r a c c o l t a d a l l a m a c c h i n a . C o s ì facendo si eviterà di svuotare la vaschetta dell’acqua. Tutte le informazioni per il m o n t a g g i o s o n o a l l ’ i n t e r n o d e l l a confezione del kit di scarico. L’acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta in fondo alla macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura. NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. Per Togliere La Vaschetta VASCHETTA DELL ACQUA’IMPORTANTE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina dalla presa a muro. Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). Specifiche Tecniche Pulizia dell’asciugatrice Capacità del cestello 115 litri Carico massimo kg Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica

A + ● Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. ● Pulire regolarmente il filtro. ● Dopo l’ uso, pulire l’ interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. ● Pulire l’esterno della macchina e il portellone con un panno morbido. ● NON usare spugnette abrasive né prodotti di pulizia. ●Pre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione. La funzione Partenza Ritardata consente all’utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore. Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora. Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato. Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL” lampeggerà 0:00 indicando che è stato azzerato il programma. FUNZIONAMENTO Partenza itardataR Annullamento Azzeramento Del Programmae

PULIZIA MANUTENZIONE ORDINARIAE

AVVERTENZA! Il cestello, il portellone e il carico possono essere molto caldi.
