MANUALE UTENTE ERM 16009 Grizzly

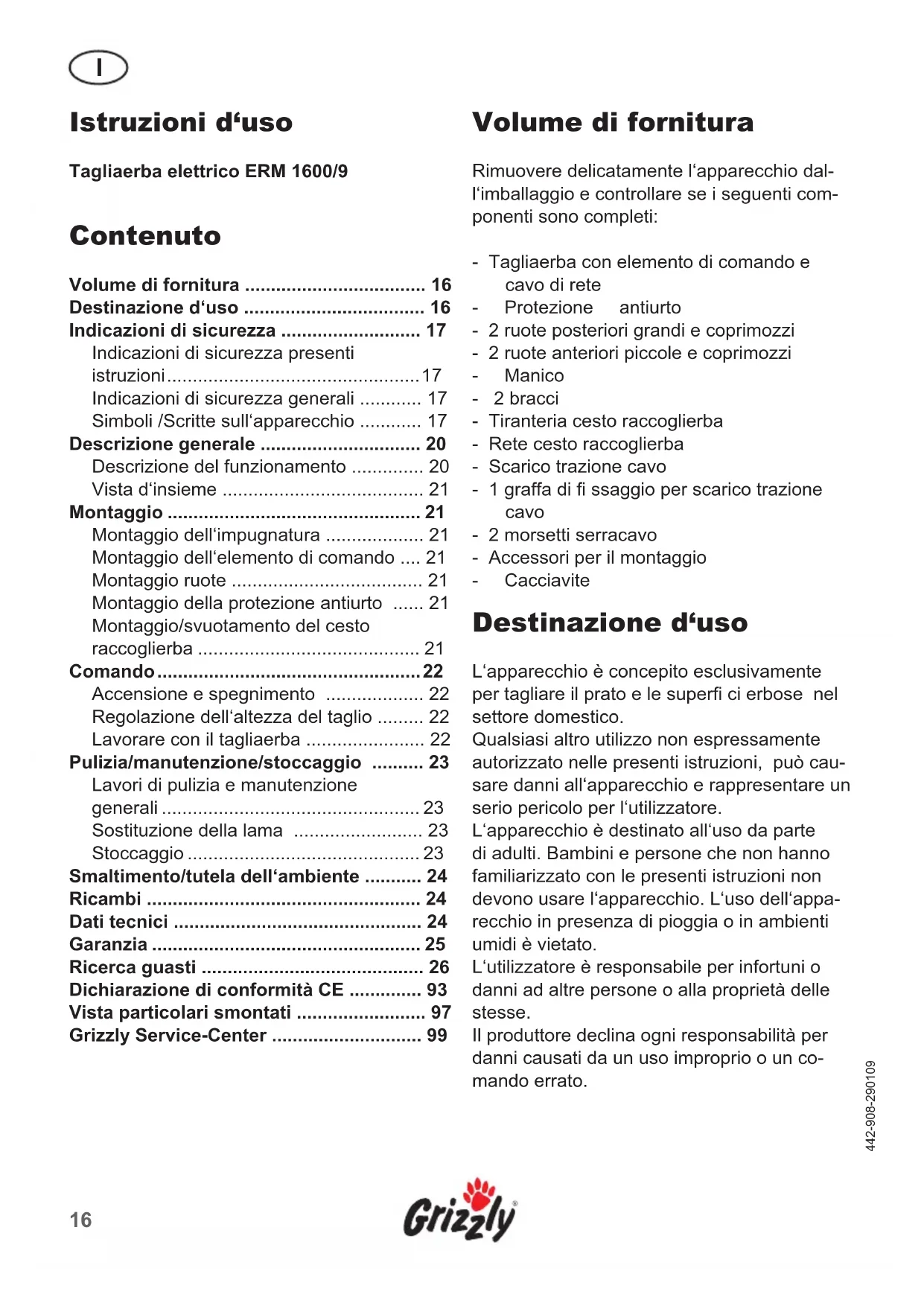

• 442-908-290109 Contenuto Volume di fornitura p. 16
• Destinazione d‘uso p. 16
• Indicazioni di sicurezza p. 17
• Indicazioni di sicurezza presenti istruzioni p. 17
• Indicazioni di sicurezza generali p. 17
• Simboli /Scritte sull‘apparecchio p. 17
• Descrizione generale p. 20
• Descrizione del funzionamento p. 20
• Vista d‘insieme p. 21
• Montaggio p. 21
• Montaggio dell‘impugnatura p. 21
• Montaggio dell‘elemento di comando p. 21
• Montaggio ruote p. 21
• Montaggio della protezione antiurto p. 21
• Montaggio/svuotamento del cesto raccoglierba p. 21
• Comando p. 22
• Accensione e spegnimento p. 22
• Regolazione dell‘altezza del taglio p. 22
• Lavorare con il tagliaerba p. 22
• Pulizia/manutenzione/stoccaggio p. 23
• Lavori di pulizia e manutenzione generali p. 23
• Sostituzione della lama p. 23
• Stoccaggio p. 23
• Smaltimento/tutela dell‘ambiente p. 24
• Ricambi p. 24
• Dati tecnici p. 24
• Garanzia p. 25
• Ricerca guasti p. 26
• Dichiarazione di conformità CE p. 93
• Vista particolari smontati p. 97
• Grizzly Service-Center Istruzioni d‘uso Tagliaerba elettrico ERM 1600/9 Volume di fornitura Rimuovere delicatamente l‘apparecchio dal- l‘imballaggio e controllare se i seguenti com- ponenti sono completi: - Tagliaerba con elemento di comando e cavo di rete - Protezione antiurto - 2 ruote posteriori grandi e coprimozzi - 2 ruote anteriori piccole e coprimozzi - Manico - 2 bracci - Tiranteria cesto raccoglierba - Rete cesto raccoglierba - Scarico trazione cavo - 1 graffa di fi ssaggio per scarico trazione cavo - 2 morsetti serracavo - Accessori per il montaggio - Cacciavite Destinazione d‘uso L‘apparecchio è concepito esclusivamente per tagliare il prato e le superfi ci erbose nel settore domestico. Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può cau- sare danni all‘apparecchio e rappresentare un serio pericolo per l‘utilizzatore. L‘apparecchio è destinato all‘uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l‘apparecchio. L‘uso dell‘appa- recchio in presenza di pioggia o in ambienti umidi è vietato. L‘utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse. Il produttore declina ogni responsabilità per danni causati da un uso improprio o un co- mando errato.17 p. 99

Indicazioni di sicurezza Questa sezione tratta le indicazioni di sicurez- za fondamentali durante il lavoro con il taglia- erba elettrico. Indicazioni di sicurezza presenti istruzioni Simboli dei pericoli con indicazioni per la prevenzione di danni materiali e a persone. Segnali di prescrizione (al posto del punto esclamativo viene spiegato l‘obbligo) con indicazioni per la prevenzione di danni. Simboli di avvertenza con informazioni per un uso appropriato dell‘apparecchio. Indicazioni di sicurezza generali ATTENZIONE! Leggere tutte le indicazio- ni di sicurezza e istruzioni. La mancata osservanza delle indicazioni di sicurezza e istruzioni possono provocare scosse elettriche, incendi e/o lesioni gravi. Indicazioni:

• Leggere attentamente le istruzioni d‘uso. Familiarizzare con i componenti di regola- zione e l‘uso appropriato dell‘apparecchio.

• Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d‘uso, di usare l‘apparecchio. Alcune di- sposizioni locali prevedono un‘età minima per l‘utilizzatore. Attenzione! Leggere le istruzioni d‘uso. Pericolo di lesioni a causa di parti catapultate. Tenere lontane le persone dal to- saerba. Spegnere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia op- pure se il cavo di rete è inceppato o danneggiato. Pericolo a causa del cavo di rete danneggiato. Tenere il cavo di rete lontano dal- l‘apparecchio e dalla lama da taglio! Attenzione – Lame da taglio affi late! Tenere lontani piedi e mani. Pericolo di lesioni! Non esporre l‘apparecchio all‘umi- dità. Non lavorare in presenza di pioggia e non tagliare erba bagnata. Non azionare il tagliaerba senza il di- spositivo raccoglierba o di protezione antiurto completamente montati.

Indicazione del livello di rumore

in dB. Classe di protezione II Gli apparecchi elettrici non devono es- sere smaltiti insieme ai rifi uti domestici. Diametro di taglio Simboli /Scritte sull‘apparecchio18

• Non usare mai l‘apparecchio quando si trovano nelle vicinanze persone, in parti- colare bambini e animali domestici.

• Tenere presente che l‘operatore o utiliz- zatore è responsabile per infortuni o dan- ni ad altre persone o alla proprietà delle stesse.

• I bambini devono essere sorvegliati, per garantire che non giocano con l‘apparec- chio.

• L‘apparecchio non è destinato all‘uso da parte di persone (compresi bambini) con limitate capacità fi siche, sensoriali o men- tali o inesperte e/o senza le conoscenze necessarie; tranne nei casi in cui vengano sorvegliate da una persona responsabile per la loro sicurezza oppure istruite sul- l‘uso dell‘apparecchio.

• Osservare la protezione antirumore e le disposizioni locali. L‘uso dell‘apparecchio in determinati giorni (p. es. domeniche e festivi), durante determinate fasce orarie (pranzo, riposo notturno) oppure in deter- minate aree (p. es. luoghi di cura, cliniche ecc.) potrebbe essere limitato o vietato. Preparazione:

• Durante la tosatura devono essere sem- pre indossate scarpe chiuse e pantaloni lunghi. Non tagliare l‘erba scalzi o con i sandali.

• Controllare l‘area nella quale viene im- piegato l‘apparecchio e rimuovere pietre, bastoni, fi li metallici o altri corpi estranei che possono essere catturati e catapultati.

• Prima dell‘uso, eseguire sempre un con- trollo visivo per verifi care che gli utensili di taglio, i bulloni di fi ssaggio e l‘intera unità di taglio non siano usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sosti- tuiti nel set.

• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.

• Usare solo ricambi e accessori forniti e consigliati dal produttore. L‘impiego di corpi estranei comporta l‘immediata esclu- sione del diritto di garanzia. Uso dell‘apparecchio:

• Lavorare solo con la luce diurna o con una buona illuminazione artifi ciale.

• Non lavorare con l‘apparecchio, se si è stanchi o poco concentrati o dopo l‘assun- zione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con razio- cinio.

• Prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù.

• Condurre l‘apparecchio a passo d‘uomo.

• Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii.

• Non lavorare su pendii eccessivamente ripidi.

• Prestare particolare attenzione, quando si gira o tira verso di se l‘apparecchio.

• Spegnere l‘apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfi ci diverse dal prato e l‘apparecchio venga condotto ver- so le e lontano dalle superfi ci da tagliare.

• Non usare mai l‘apparecchio con dispo- sitivi di sicurezza danneggiato o senza i dispositivi di sicurezza, p. es. protezione antiurto e/o dispositivi raccoglierba.

• Azionare l‘apparecchio con cautela, con- formemente alle istruzioni del produttore. Prestare attenzione ad una suffi ciente distanza dei piedi dall‘utensile di taglio.

• Non ribaltare l‘apparecchio durante l‘av- viamento del motore, salvo nei casi in cui sia necessario per la partenza nell‘erba alta. In questo caso, ribaltare l‘apparec-19

chio premendo l‘impugnatura in modo tale che le ruote anteriori dell‘apparecchio vengano leggermente sollevate. Sollevare solo il lato lontano dall‘utilizzatore. Tenere entrambe le mani in posizione di lavoro, prima di riappoggiare l‘apparecchio al suolo.

• Non avviare il motore, quando si è po- sizionati davanti al canale di espulsione dell‘erba.

• Avviare il motore secondo le istruzioni e solo, quando i piedi si trovano ad una di- stanza sicura dagli utensili di taglio.

• Non posizionare mai le mani o i piedi vici- no o sotto le parti rotanti. Non posizionarsi mai davanti all‘apertura di espulsione del- l‘erba. Pericolo di lesione.

• Non sollevare o trasportare mai l‘apparec- chio mentre il motore gira.

• Spegnere l‘apparecchio, staccare la spina elettrica e assicurarsi che tutte le parti in movimento siano ferme: - sempre quando si abbandona la mac- china e quando non viene usata. - prima di pulire il canale di espulsione dell‘erba o di rimuovere i bloccaggi; - quando il cavo di rete è danneggiato o aggrovigliato, - prima di controllare o pulire l‘apparec- chio oppure effettuare lavori sul mede- simo; - quando si incontra un corpo estraneo. Individuare eventuali danneggiamento all‘apparecchio ed effettuare le ripara- zioni necessarie, prima di riavviare il motore e lavorare con l‘apparecchio; - se l‘apparecchio inizia a vibrare in modo anormale, è necessario un con- trollo immediato.

• Non toccare le lame di taglio, prima che l‘apparecchio sia staccato dalla rete e le lame di taglio si siano fermate completa- mente.

• Tenere sempre l‘apertura di espulsione dell‘erba pulita e libera. Rimuovere l‘erba tagliata solo quando l‘apparecchio è fer- mo.

• Non lasciare mai l‘apparecchio incustodito sul posto di lavoro.

• Non lavorare con un apparecchio dan- neggiato, incompleto o modifi cato senza l‘autorizzazione del produttore. Non usare l‘apparecchio per scopi diversi da quelli per i quali è stato concepito.

• Non sovraccaricare l‘apparecchio. Lavora- re solo nel campo di potenza specifi cato e non modifi care le impostazioni di rego- lazione del motore. Non usare apparec- chi a bassa potenza per lavori pesanti.

• Non usare l‘apparecchio nelle vicinanze di liquidi o gas infi ammabili. La mancata os- servanza di questa indicazione comporta rischi di incendio o di esplosione. Manutenzione e stoccaggio:

• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l‘apparecchio sia in condizioni di lavoro sicure.

• Lasciare raffreddare il motore, prima di deporre l‘apparecchio in un luogo chiuso.

• Controllare regolarmente il dispositivo raccoglierba per verifi care l‘eventuale pre- senza di usura e malfunzionamento.

• Per motivi di sicurezza, sostituire le parti usurate o danneggiate.

• Assicurarsi che vengano usati solo uten- sili da taglio di ricambio autorizzati dal produttore.

• Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita vengano schiacciate tra le lame rotanti e le parti fi sse della mac- china.

• Indossare guanti di protezione , quando si sostituisce il dispositivo da taglio.

• Trattare l‘apparecchio con cura. Tenere gli utensili affi lati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manuten-20

442-908-290109 zione.

• Non tentare di riparare autonomamente l‘apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specifi cati nelle presenti istruzioni d‘uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi auto- rizzati.

• Conservare l‘apparecchio in un luogo asciutto e lontano dalla portata di bambini. Sicurezza elettrica:

• Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell‘apparecchio. La spina di allacciamento deve essere adatto per la presa. Non usare adattatori in combina- zione con apparecchi collegati a terra.

• Non usare l‘apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. L‘infi ltrazione di acqua in un utensile elettrico aumenta il rischio di scosse elettriche.

• Possibilmente allacciare l‘apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interrut- tore FI) con una corrente di apertura di massimo 30 mA.

• Controllare prima di ogni uso se la con- duttura di allacciamento alla rete e la prolunga presentano danneggiamento o segni di usura. Non usare l‘apparecchio se il cavo è danneggiato o consumato.

• Spegnere l‘apparecchio e staccare la spi- na elettrica dalla presa, se il cavo di rete è danneggiato. Non collegare una condut- tura danneggiata alla rete e non toccarla, fi n tanto che è collegata alla rete. Una conduttura danneggiata può provocare il contatto con le parti conduttive.

• Se la conduttura di allacciamento di que- sto apparecchio è danneggiata, deve es- sere sostituita con una conduttura di allac- ciamento speciale da parte del produttore o del servizio clienti o da una persona qualifi cata, per evitare pericoli

• Evitare il contatto del corpo con le parti collegate a terra (p. es. recinzioni o pali metallici). Il rischio di scosse elettriche au- menta quando il corpo è collegato a terra.

• Usare solo prolunghe (tipo H05VV-F o H05RN-F), adatte per l‘uso esterno e lunghe al massimo 75 m. Il diametro del cavo di rete deve corrispondere minimo a 1,0 mm

. Prima dell‘uso, srotolare sempre completamente la bobina del cavo. Con- trollare il cavo per verifi care la presenza di eventuali danneggiamenti.

• Per il fi ssaggio della prolunga, usare sem- pre l‘apposito dispositivo di sospensione.

• Durante il lavoro tenere la conduttura di allacciamento lontana dall‘utensile da taglio. Condurre il cavo di rete dietro l‘utilizzatore. Le lame da taglio possono danneggiare le condutture e provocare il contatto con le parti conduttive.

• Non manomettere il cavo, per staccare la spina dalla presa. Proteggere il cavo dal calore, dall‘olio e dagli spigoli vivi. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. Descrizione generale Descrizione del funzionamento Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di ta- glio. E‘dotato di un elettromotore di potenza, un alloggiamento di plastica resistente, un in- terruttore di sicurezza, una protezione antiurto e un cesto raccoglierba. Inoltre l‘apparecchio è regolabile in altezza a 5 livelli ed è dotato di ruote facili da manovrare. Il funzionamento dei componenti è riportato nelle seguenti descrizioni.21

Vista d‘insieme 1 Pulsante di sbloccaggio 2 Leva di avviamento 3 Elemento di comando 4 Scarico trazione cavo 5 Manico 6 2 dadi ad aletta e viti per il fi ssaggio del manico 7 2 bracci 8 Protezione antiurto 9 Cesto raccoglierba 10 2 ruote posteriori grandi 11 2 ruote anteriori piccole 12 Alloggiamento dell‘apparecchio con motore 13 Leva per la regolazione dell‘altezza di taglio 14 Impugnatura 15 2 fascette serracavo 16 Cavo di rete Montaggio Prima di effettuare qualsiasi lavoro all‘apparecchio, staccare la spina elet- trica. Montaggio dell‘impugnatura

1. Inserire i bracci (7) nelle aperture

prevista nell‘alloggiamento dell‘ap- parecchio (12) e fi ssarli con le due viti fornite (17) all‘alloggiamento.

2. Inserire il dispositivo di scarico

trazione cavo (4) sull‘impugnatura (5) e fi ssarlo mediante la graffa di fi ssaggio (18) sull‘impugnatura.

3. Fissare l‘impugnatura (5) con le due

viti fornite e i dadi ad alette (6) ai bracci inferiori (7).

4. Fissare il cavo dell‘apparecchio con

l‘ausilio delle due fascette serracavo (15) all‘impugnatura e al braccio. Montaggio dell‘elemento di co- mando

1. Allentare le due viti (19) sull‘ele-

mento di comando (3).

2. Ripiegare le linguette (20) sull‘ele-

mento di comando e infi larle nei due fori sull‘impugnatura (5).

3. Avvitare l‘elemento di comando.

1. Avvitare le due ruote anteriori pic-

cole (11) e le due ruote posteriori grandi (10) mediante i dadi forniti.

2. Inserire i coprimozzi.

Montaggio della protezione an- tiurto Il tagliaerba non deve essere usato senza la protezione antiurto.

1. Inserire la molla (21) della prote-

zione antiurto (8) nel foro praticato nell‘alloggiamento.

2. Premere la protezione antiurto nelle

apposite sedi (22) dell‘alloggiamento. Montaggio/svuotamento del ces- to raccoglierba Attenzione: non azionare l‘appa- recchio senza il cesto raccoglierba completamente montato o senza la protezione antiurti. Pericolo di lesioni! Assemblaggio cesto raccoglier- ba:

1. Inserire la tiranteria del cesto rac-

coglierba (23) nella rete del cesto raccoglierba (24).

2. Ripiegare le linguette di plastica

(25) sulla tiranteria del cesto racco- gliergba22

442-908-290109 Fissaggio del cesto raccoglierba all‘apparecchio:

3. Sollevare la protezione antiurto (8).

4. Appendere il cesto raccoglierba (9)

nell‘apposita sospensione (26) sul lato posteriore dell‘apparecchio.

5. Rilasciare la protezione antiurto (8),

in questo modo tiene in posizione il cesto raccoglierba. Rimozione/svuotamento cesto raccoglierba:

6. Sollevare la protezione antiurto (8)

ed estrarre il cesto raccoglierba (9).

7. Svuotare il cesto raccoglierba (vedi

anche capitolo „Smaltimento/tutela dell‘ambiente “) e rimontarlo. Comando Osservare la protezione antirumore e le disposizioni locali. Accensione e spegnimento

1. Formare con l‘estremità della prolun-

ga un cappio e appenderlo nel dispo- sitivo di scarico trazione del cavo (4).

2. Allacciare l‘apparecchio alla tensio-

3. Prima di procedere all‘accensione,

prestare attenzione che l‘apparec- chio non tocchi oggetti.

4. Per accendere l‘apparecchio, premere

il pulsante di sbloccaggio (1) sull‘impu- gnatura e contemporaneamente tene- re premuta la leva di avviamento (2). Rilasciare il pulsante di sbloccaggio.

5. Per spegnere l‘apparecchio, rila-

sciare la leva di avviamento Dopo lo spegnimento dell‘apparec- chio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Regolazione dell‘altezza del tag- lio L‘apparecchio è dotato di 5 posizioni per la regolazione dell‘altezza del taglio: 29 mm - 38 mm - 47 mm - 56 mm - 65 mm

1. Spegnere l‘apparecchio (vedi „Ac-

censione e spegnimento“), staccare la spina elettrica e attendere l‘arre- sto della lama.

2. Premere la leva (13) verso l‘esterno

e spostarla nella posizione deside- rata, fi no a quando scatta. L‘altezza corretta del taglio per un prato deco- rativo è di 30 - 45 mm, per un prato calpesta- bile di 30 - 65 mm. Per il primo taglio della stagione si consiglia di scegliere un‘altezza di ta- glio elevata. Lavorare con il tagliaerba Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell‘erbaccia. Per questo moti- vo, dopo ogni intervento di tosatura il prato diventa più fi tto e omogeneo. Il primo taglio avviene circa a partire da aprile con un‘altezza di crescita di 70 - 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a setti- mana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa .

• Condurre la prolunga sempre dietro di se e, dopo l‘inversione, condurla sul lato già tosato.

• Condurre l‘apparecchio a passo d‘uomo eseguendo traiettorie più dritte possibili. Per una tosatura perfetta, le traiettorie23

dovrebbero sovrapporsi di alcuni centime- tri.

• Regolare la profondità del taglio in modo tale che l‘apparecchio non venga sovrac- caricato. In caso contrario si rischia di danneggiare il motore.

• Sui pendii lavorare sempre trasversal- mente. Prestare particolare attenzione du- rante le manovre di retromarcia e quando si tira l‘apparecchio.

• Pulire l‘apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia, ma- nutenzione, stoccaggio“. Dopo il lavoro e per il trasporto, spe- gnere l‘apparecchio, staccare la spina di rete e attendere l‘arresto della lama Pulizia/manutenzione/ stoccaggio Fare eseguire i lavori non descritti nelle presenti istruzioni da un cen- tro di assistenza da noi autorizzato. Usare solo ricambi originali. Indossare guanti quando si maneggia la lama. Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegnere l‘ap- parecchio, staccare la spina di rete e attendere l‘arresto della lama. Lavori di pulizia e manutenzione generali Non spruzzare il tagliaerba con ac- qua.

• Tenere l‘apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.

• Rimuovere con un pezzo di legno o di plastica eventuali residui di piante rimaste attaccate dopo la tosatura dalle ruote, dalle aperture di ventilazione, all‘apertura di espulsione dell‘erba e dalla zona della lama. Non usare oggetti duri o appuntiti, possono danneggiare l‘apparecchio.

• Lubrifi care di tanto in tanto le ruote.

• Controllare il tosaerba prima di ogni uso per verifi care la presenza di eventuali difetti evidenti, come parti allentate, usu- rate o danneggiate. Controllare la corretta sede di tutti i dadi, bulloni e viti.

• Controllare le coperture e i dispositivi di sicurezza per verifi care l‘eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla so- stituzione. Sostituzione della lama Se la lama è smussata, può essere affi lata da un‘offi cina specializzata. Se la lama è dan- neggiata o presenta uno sbilanciamento, deve essere sostituita (vedi capitolo ricambi).

1. Capovolgere l‘apparecchio.

2. Usare guanti resistenti e tenere fer-

ma la lama (27). Svitare la vite della lama (28) in senso antiorario con l‘ausilio della cacciavite (29).

3. Rimuovere la lama.

4. Rimontare la nuova lama nella se-

quenza invertita. Prestare attenzio- ne che la lama sia posizionata cor- rettamente e la vite sia ben stretta. Stoccaggio Per fare in modo che l‘apparecchi oc- cupi poco spazio, allentare i dadi ad alette e ribaltare il manico. Durante tale operazione i cavi non devono es- sere schiacciati.

• Conservare l‘apparecchio in un luogo asciutto e fuori dalla portata di bambini.

• Lasciare raffreddare il motore, prima di ripor- re l‘apparecchio in un ambiente chiuso.24

• Non avvolgere l‘apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità. Decliniamo ogni responsabilità per danni cau- sati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non confor- me o dall‘impiego di ricambi non originali o da un uso improprio dell‘apparecchio. Smaltimento/tutela dell‘ambiente Smaltire l‘apparecchio, gli accessori e l‘imballaggio nei centri di raccolta materiali riciclabili. Apparecchi elettronici non devono es- sere smaltiti insieme ai rifi uti domestici.

• Consegnare l‘apparecchio ad un centro di riciclaggio. Le parti di plastica e metallo utilizzate possono essere riutilizzate. A tale proposito, chiedere informazioni al nostro centro di assistenza.

• Non gettare l‘erba tagliata nel secchio della spazzatura, ma introdurla nel com- postaggio oppure distribuirla come strato pacciamatura sotto i cespugli e gli alberi. Ricambi Per l‘acquisto di ricambi, rivolgersi all‘indiriz- zo di assistenza specifi cato o al numero di fax. Specifi care sull‘ordine sempre il numero d‘ordine. Lame di ricambio ............................13700230 Dati tecnici Tagliaerba elettrico .................. ERM 1600/9 Potenza assorbita del motore ............1600 W Tensione di rete ....................... 230V~, 50 Hz Numero di giri al minimo ............. 3700 min-1 Diametro di taglio ............................. 420 mm Altezza di taglio .............. 29/38/47/56/65 mm Classe di protezione ............................... II Tipo di protezione .................................. IPX4 Peso ................................................. 19,5 kg Volume cesto raccoglierba ..................... 60 l Livello di potenza acustica .............84 dB(A) Livello di potenza acustica (garantito) ... 96 dB(A) Vibrazione sull‘impugnatura ............. 5,0 m/s

I valori di rumore sono stati rilevati adegua- tamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di con- formità. Modifi che tecniche ed estetiche possono es- sere apportate nel corso dello sviluppo ulterio- re di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l’uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l’uso, sono da ritenersi per- ciò non valide.25

• Per questo apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una ga- ranzia ridotta.

• Danni riconducibili al naturale logoramen- to, sovraccarico o uso improprio restano esclusi dalla garanzia. Alcune parti sono soggette a normale usura e non sono co- perte da garanzia. Si tratta in particolare di: lame.

• Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.

• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sosti- tuzione del prodotto o la riparazione dello stesso. Per usufruire della garanzia è necessario che l’apparecchio sia spedito - smontato - al rivenditore unitamente alla prova d’ac- quisto e al tagliando di garanzia.

• Le riparazioni che non siano coperte da garanzia potranno essere eseguite a pa- gamento dal nostro Centro di Assistenza tecnico. Il nostro Centro di Assistenza tec- nico vi farà volentieri un preventivo. Potre- mo accettare solo quelle apparecchiature che siano state adeguatamente imballate e suffi cientemente affrancate.

• Attenzione: Si prega di consegnare l’apparecchiatura, in caso di reclamo o di riparazione, pulita e con l’indicazione del difetto, all’indirizzo del nostro Servizio di Assistenza tecnica. Le apparecchiature inviate non affran- cate - come merce voluminosa, per espresso o con altra spedizione spe- ciale - non potranno essere accettate.

• Effettuiamo gratuitamente lo smaltimento della Vs. apparecchiatura.26

442-908-290109 Ricerca guasti Problema Possibile causa Rimedio L‘apparecchio non si accende Tensione di rete mancante Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto Interruttore di accensione/ spegnimento difettoso Riparazione da parte del centro di assistenza clienti Spazzola di carbone consumata Motore difettoso Erba troppo alta Impostare un‘altezza di taglio superiore. Sollevare leggermente le ruote anteriori premendo l‘impugnatura. Il motore si spegne Bloccaccio da parte di corpi estranei Rimuovere il corpo estraneo Il risultato del lavoro non è soddisfacente oppure il motore è lento Altezza di taglio troppo bassa Impostare un‘altezza di taglio inferiore Lama smussata Fare arrotare o sostituire la lama Zona lama intasata Pulire l‘apparecchio Lama montata in modo errato Montare correttamente la lama La lama non ruota Lama bloccata dall‘erba Rimuovere l‘erba Vite della lama allentata Stringere la vite della lama Rumori anormali, battito o vibrazioni Vite della lama allentata Stringere la vite della lama Lama danneggiata Sostituire la lama27
