• Installazione dell'unità interna p. 76
• Installazione del tubo di collegamento p. 79
• Collegamento tubazioni-unità interna p. 80
• Collegamento tubazioni-unità esterna p. 81
• Assemblaggio della tubazione p. 81
• Installazione dell'impianto elettrico p. 82
• 9HUL¿FDGHOORVFDULFR p. 84
• Spurgo aria e test perdite p. 85
• Test e funzionamento Test fughe di gas p. 87
• Controllo sicurezza elettrica p. 87
• Test di funzionamento p. 87
• Pompaggio p. 88

9HUL¿FDGRSROLQVWDOOD]LRQH ..................... 88

1RQD]LRQDUHO¶XQLWjFRQLGHÀHWWRULRUL]]RQWDOL nella posizione chiusa. L'unità interna dovrebbe essere installata a parete a un'altezza di 2 metri o più dal pavimento. L’unità interna deve essere installata in modo da consentire uno spazio di almeno 15 cm dal VRI¿WWR Prima di accedere ai terminali, tutti i circuiti di alimentazione devono essere scollegati. Complimenti Complimenti e grazie per aver scelto un condizionatore split Electrolux. È un condizionatore di qualità studiato per un uso pratico e semplice. Prima di iniziare a usare il condizionatore, leggere attentamente il libretto di istruzioni, contenente la descrizione dell’apparecchiatura e delle sue funzioni. Come per tutte le apparecchiature elettriche, è importante eseguire l’installazione correttamente e leggere attentamente le avvertenze per la sicurezza, per evitare usi impropri e condizioni di pericolo. Conservare questo manuale di istruzioni per riferimenti futuri e consegnarlo al nuovo proprietario in caso di cessione dell’apparecchiatura. Dopo avere estratto il condizionatore dall’imballaggio, controllare che non sia danneggiato. In caso di dubbi, non utilizzare il condizionatore e contattare un centro di assistenza autorizzato. Informazioni sullo smaltimento La maggior parte dei materiali di imballaggio è riciclabile. Conferire questi materiali al centro di smaltimento e riciclaggio più vicino o usare i contenitori di raccolta appropriati. Al termine della durata utile del condizionatore,

ULYROJHUVLDOO¶XI¿FLRGLFRPSHWHQ]DORFDOHSHU

informazioni sul metodo di smaltimento corretto. Condizioni d'uso L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:

&XFLQHGLQHJR]LXI¿FLHDOWULDPELHQWLGLODYRUR

Fattorie. Clienti di hotel, motel e altri ambienti residenziali. Bed and breakfast. avvertenza protezione dell’ambiente68 Avvertenze per l’installazione 1 L'unità deve essere installata solo da un tecnico esperto di dispositivi refrigeranti e gli interventi HOHWWULFLGDXQHOHWWULFLVWDTXDOL¿FDWRLQOLQHDFRQ le disposizioni governative e in conformità col presente manuale. 2 Prima dell'installazione, contattare un

LQVWDOODWRUHGLFRQGL]LRQDWRULTXDOL¿FDWR,Q

caso contrario, il malfunzionamento potrebbe non essere risolto a causa di un'installazione eseguita scorrettamente. 3 Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato. 4 Installare l'apparecchiatura in modo che la presa rimanga accessibile. 5 La temperatura del circuito refrigerante sarà alta. Tenere lontano il cavo di interconnessione dal tubo in rame. 6 Questa apparecchiatura non è destinata all'uso da parte di bambini o adulti con limitate FDSDFLWj¿VLFKHVHQVRULDOLRPHQWDOLRFRQ scarsa esperienza o conoscenza sull'uso dell'apparecchiatura stessa, a meno che non siano sorvegliati o istruiti da una persona responsabile della loro sicurezza. È consigliabile controllare che i bambini non giochino con il condizionatore. 7 Prima di spostare l’unità in un altro luogo o smaltirla, contattare il personale autorizzato. 8 Prestare attenzione a non incastrare le dita nella

YHQWRODGXUDQWHODUHJROD]LRQHGHLGHÀHWWRUL

verticali. 9 Questo condizionatore utilizza gas refrigerante R410A (chiedere conferma prima dell’installazione). Norme di sicurezza Si prega di tenere a portata questo manuale d'installazione e il manuale dell'utente in fase di installazione. Quindi, conservare in luogo pratico per poterlo consultare in futuro. All’interno del manuale sono riportati molti consigli utili per il corretto utilizzo e la manutenzione del condizionatore. Sarà necessario far eseguire gli interventi

HOHWWULFLDXQHOHWWULFLVWDDXWRUL]]DWR9HUL¿FDUHGL

servirsi della presa di corrente e del circuito della potenza corretta per l'installazione del modello in questione. Un'errata installazione a causa del mancato rispetto di questa istruzione provocherà lesioni o danni, e la gravità di queste ultime viene

FODVVL¿FDWDLQEDVHDOOHVHJXHQWLLQGLFD]LRQL

Altri simboli usati in questo libretto: Suggerimenti e informazioni legate alla sicurezza personale e alle modalità per evitare di danneggiare l'apparecchiatura. Suggerimenti e informazioni relativi alla sicurezza personale dell’utente. Suggerimenti e informazioni sull’utilizzo dell'apparecchiatura. Suggerimenti e informazioni sull’utilizzo economico ed ecologico dell'apparecchiatura. Questo simbolo indica le operazioni da evitare. Cosa fare. attenzione attenzione avvertenza protezione dell’ambiente suggerimenti e informazioni69 Prima dell’installazione Strumenti necessari per l’installazione Oggetti richiesti per l'installazione 1 Livella 2 Cacciavite 3 Trapano elettrico 4 Punta da trapano cava ( 55 mm/ 70 mm) 5 Set strumenti di svasatura 6 &KLDYLWRUVLRPHWULFKHVSHFL¿FDWH 7 Chiave (unione parziale) 8 Un bicchiere di acqua 9 Chiave a testa esagonale (4 mm) 10 Rilevatore fughe di gas 11 Pompa a vuoto 12 Collettore calibrato 13 Manuale per l’utente 14 Termometro 15 Multimetro 16 Tagliatubi 17 Nastro di misurazione Nota: Altre componenti necessarie per l'installazione, oltre a quelle indicate, devono essere fornite dal cliente/installatore. Numero Denominazione degli accessori Quantità 3LDVWUDGL¿VVDJJLRLQWHUQD 1 Tasselli di ancoraggio Non in dotazione 9LWHDXWR¿OHWWDQWH67[ 5 Telecomando 1 Supporto telecomando 1 Vite per telecomando 2 Batteria (AAA 1,5 V) 2 Materiale isolante Non in dotazione Gruppo collegamento tubazioni (consultare pagina 6) Varia a seconda del paese 7XERÀHVVLELOHGLLVRODPHQWRSHUWXED]LRQHUHIULJHUDQWH Non in dotazione 6LVWHPDGL¿VVDJJLRDSDUHWH Non in dotazione 7XERÀHVVLELOHGLVFDULFR Non in dotazione Cavo di collegamento elettrico Non in dotazione Connettore di scarico (solo modello con pompa di calore, pagina 7) 1 Presa di scarico (modello con pompa di calore con capacità superiore ai 4500 W)

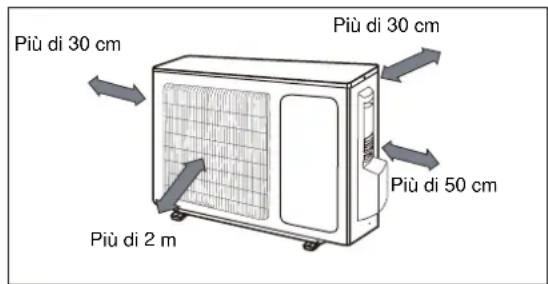

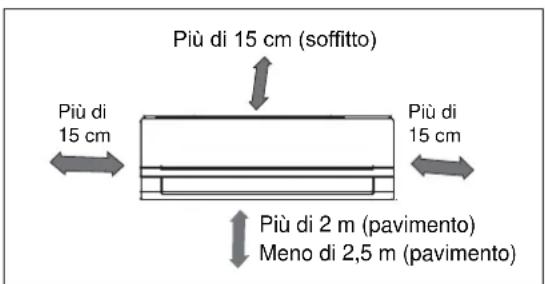

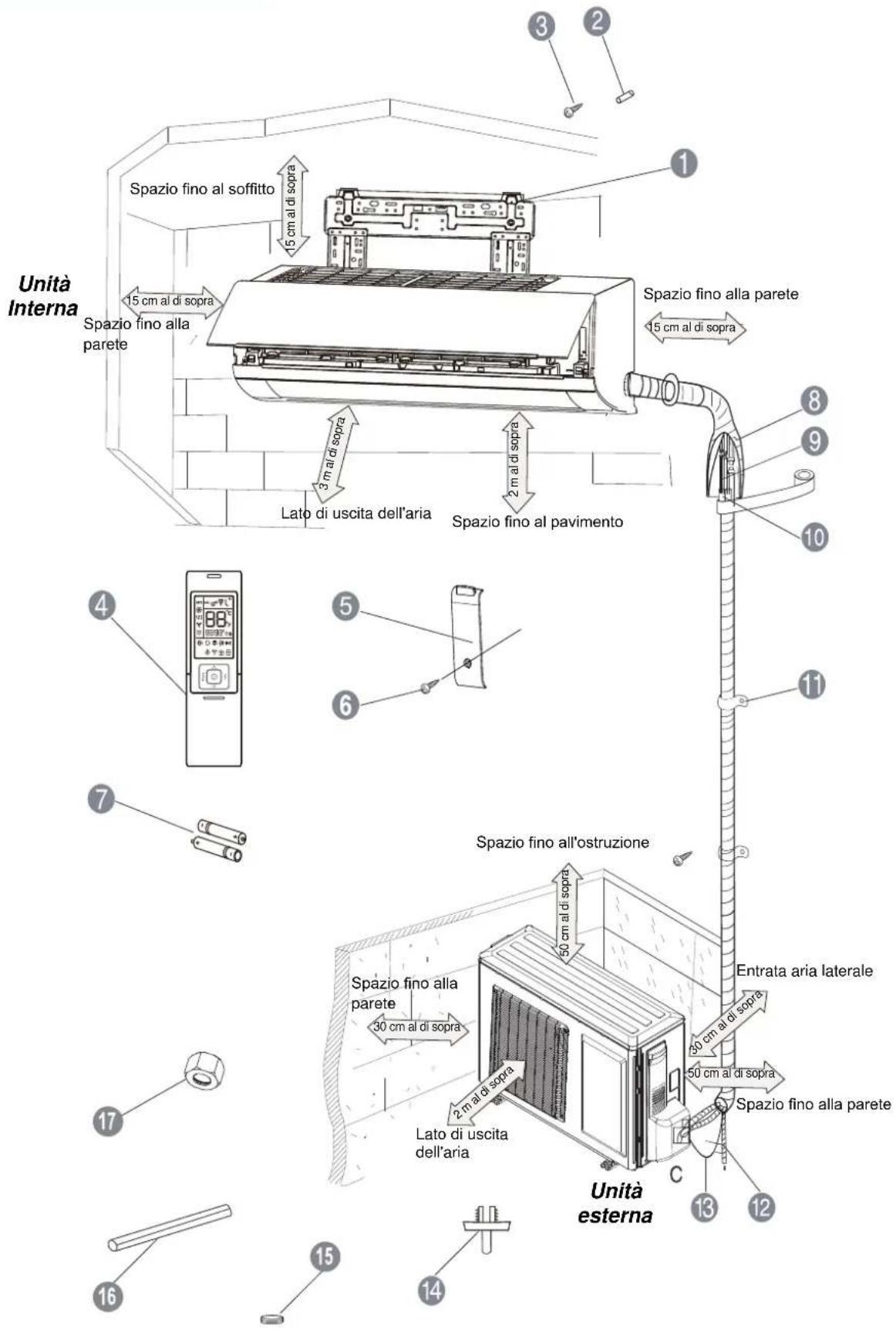

7XERGLLVRODPHQWRWHUPLFRSHUHVWHQVLRQHGHOWXERÀHVVLELOHGLVFDULFR 1 Dado svasato (per condotto di aspirazione) 170 2 m al di sopra 15 cm al di sopra 15 cm al di sopra Descrizione del prodotto

30 cm al di sopra 2 m al di sopra Lato di uscita dell'aria Entrata aria laterale 30 cm al di sopra 50 cm al di sopra

parete 3 m al di sopra Lato di uscita dell'aria Unità Interna

Unità esterna 50 cm al di sopra71 Istruzioni per l'installazione sul posto 7 Individuare un punto a circa 1 m o più da una TV o da qualsiasi altra apparecchiatura elettrica. 8 Individuare un punto in cui sia possibile estrarre il ¿OWURFRQIDFLOLWj 9 Non usare l'unità in lavanderia o nei pressi di una piscina, ecc. 10 Si richiede una lunghezza minima dei tubi di 3 metri per ridurre al minimo le vibrazioni e i rumori. 11 Utilizzare un rilevatore di montanti per individuare eventuali montanti ed evitare di danneggiare inutilmente la parete. 12 Eventuali variazioni della lunghezza dei tubi possono richiedere la regolazione della carica refrigerante. 13 Non installarla in prossimità di un passaggio con porta. Unità esterna 1 Individuare un punto in cui il rumore e l'aria emessa dall'unità non arrechino disturbo ai vicini. 2 Individuare un punto in cui vi sia una ventilazione VXI¿FLHQWH 3 Individuare un punto in cui non vi siano ostruzioni che bloccano l'entrata e l'uscita. 4 Il punto individuato deve poter sopportare il peso e le vibrazioni dell'unità. 5 Individuare un luogo asciutto, ma non esporre l'unità alla luce solare diretta o a venti forti. 6 9HUL¿FDUHFKHOXQLWjHVWHUQDVLDVWDWDLQVWDOODWD conformemente alle istruzioni di installazione e si trovi in un luogo comodo per essere sottoposta a manutenzione e riparazione. 7 Selezionare un punto che sia fuori dalla portata dei bambini e lontano da animali o piante. 8 Selezionare un punto che sia fuori dalla portata dei bambini e lontano da animali o piante. 9 Selezionare un punto in cui l'unità mantenga la posizione orizzontale e allineata. 10 Selezionare un punto che rispetti le distanze minime intorno all'unità esterna secondo quanto qui descritto: Un punto di installazione adatto è di vitale importanza SHUXQIXQ]LRQDPHQWRFRUUHWWRHGHI¿FDFHGHOOXQLWj Evitare i siti in cui: IRUWLIRQWLGLFDORUHYDSRUHJDVLQ¿DPPDELOHR liquidi volatili vengono emessi. onde elettromagnetiche ad alta frequenza vengono generate da strumentazione radio, saldatrici o dispositivi medicali. prevale un'aria carica di sale (ad esempio nelle vicinanze delle zone costiere). l'aria è contaminata da vapori e oli industriali. l'aria contiene gas solforoso come ad esempio nelle zone con fonti di acqua calda. è presente corrosione oppure la qualità dell'aria è scadente. Unità interna 1 L'entrata e l'uscita dell'aria dovrebbero essere lontane dalle ostruzioni. Accertarsi che l'aria circoli in tutta la stanza. 2 Individuare un punto in cui sia possibile scaricare facilmente l'acqua di condensa e dove si possa facilmente collegare l'unità esterna. 3 Individuare un punto che sia fuori dalla portata dei bambini. 4 Individuare il punto in cui la parete sia VXI¿FLHQWHPHQWHUHVLVWHQWHSHUVRSSRUWDUHLOSHVR e le vibrazioni dell'unità. 5 Accertarsi di lasciare abbastanza spazio per consentire gli interventi di ordinaria manutenzione. Per garantire prestazioni ottimali, l’unità interna deve essere installata su una parete ad un’altezza di 2 metri o superiore, ma inferiore a 2,5 metri dal pavimento. 6 Accertarsi che l'unità interna sia installata conformemente alle dimensioni di installazione di seguito indicate: 3LGLFPVRI¿WWR Più di 15 cm Più di 2 m (pavimento) Meno di 2,5 m (pavimento) Più di 15 cm Più di 30 cm Più di 30 cm Più di 2 m Più di 50 cm72 Estensione lunghezza tubo e Quantità aggiuntiva di gas L'unità esterna viene caricata col refrigerante per la lunghezza standard del tubo. Se il tubo di collegamento è più lungo dello standard, deve essere aggiunto altro refrigerante nell’unità, conformemente alla tabella precedente, attraverso l’apertura di servizio sulla valvola di servizio a 3 vie sull’unità esterna. Invitiamo a mantenere la distanza più breve possibile (dai 3 ai 5 metri) fra l'unità interna e quella esterna. Invitiamo inoltre a ridurre al minimo le tratte in cui i tubi non sono allineati. La tolleranza massima in termini di OXQJKH]]DHDOWH]]DVLEDVDVXOODI¿GDELOLWj Il superamento del valore di tolleranza massimo può comportare prestazioni scadenti o malfunzionamenti. Quando la differenza di livello fra l'unità interna e quella esterna è superiore all'altezza massima, o quando l'unità esterna viene installata sopra all'unità interna, consigliamo di installare una trappola per l'olio a intervalli di 5 - 7 metri. Unità esterna Unità esterna Lunghezza massima Lunghezza massima Unità interna Altezza massima Unità interna Trappola olio Installazione sul tetto 1 Se l’unità esterna è installata su un tetto, YHUL¿FDUHFKHVLDLQSLDQR 2 9HUL¿FDUHFKHODVWUXWWXUDGHOWHWWRHLO metodo di ancoraggio siano adeguati per il collocamento dell’unità. 3 Se l’unità esterna è installata sulla struttura del tetto o sulle pareti esterne, ciò può determinare rumori e vibrazioni eccessivi e

ODFODVVL¿FD]LRQHGHOO¶DSSDUHFFKLDWXUDFRPH

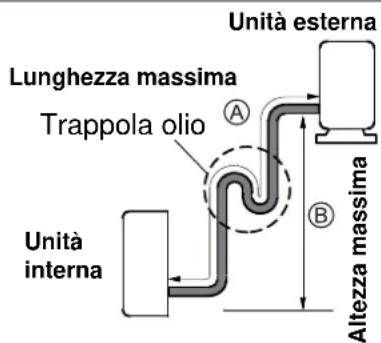

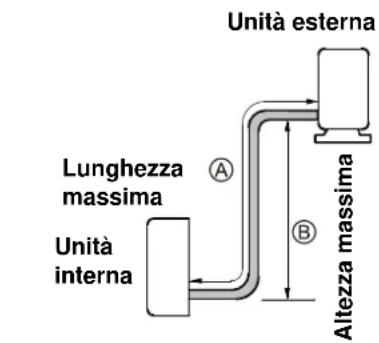

installazione non pratica. Lunghezza tubazione inferiore a 5 m Lunghezza tubazione 5 m o superiore Codice modello Diametro del condotto aspirazione Diametro del tubo di scarico Lunghezza standard (m) Lunghezza massima (m) Altezza massima (m) Refrigerante aggiuntivo (g/m) EXI09HL1W-A1 Ø 6,35 mm (1/4”) Ø 9,52 mm (3/8”) 5 15 10 15 EXI12HL1W-A1 Ø 6,35 mm (1/4”) Ø 9,52 mm (3/8”) 5 20 10 15 EXI09HL1W-A2 Ø 6,35 mm (1/4”) Ø 12,7 mm (1/2”) 7.5 15 10 20 EXI12HL1W-A2 Ø 6,35 mm (1/4”) Ø 12,7 mm (1/2”) 7.5 20 10 20 EXI18HL1W-A2 Ø 6,35 mm (1/4”) Ø 15,88 mm (5/8”) 7.5 25 10 50 attenzione Altezza massima73 Installazione dell’unità esterna Foro di scarico dell'acqua Connettore di scarico Telaio 7XERÀHVVLELOHGHO diametro interno 16 mm (non in dotazione) Entrata aria Entrata aria Uscita aria Nel caso in cui sia necessario ricorrere a un'installazione sospesa, la staffa GLLQVWDOOD]LRQHGRYUjHVVHUH¿VVDWD secondo le dimensioni dell'immagine qui sopra. La parete su cui verrà installata l'unità deve essere in pietra oppure dotata di altri strumenti di rinforzo per tenere

LQSRVL]LRQHODVWDIID,O¿VVDJJLR

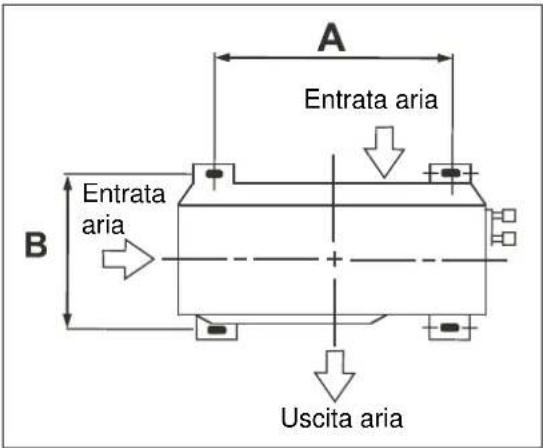

della staffa a parete e della staffa al condizionatore deve essere solido, ¿VVRHDOLYHOOR $QFRUDUHOXQLWjHVWHUQD¿VVDQGRLIRUL esistenti alla base con 4 bulloni e dadi di 10 mm saldamente (non in dotazione). 3RVL]LRQDUHOXQLWjHVWHUQDVXXQDVXSHU¿FLH orizzontale in cemento o comunque rigida (mai direttamente su erba o terra). Fase 2: Scarico esterno della condensa (solo per modello con pompa di calore) Durante l'operazione di riscaldamento, la condensa e l'acqua di scongelamento dovrebbe HVVHUHVFDULFDWDLQPRGRDI¿GDELOHWUDPLWHLOWXER ÀHVVLELOHGLVFDULFR Installare il connettore di scarico esterno nel foro di scarico dell'acqua sul telaio dell'unità esterna e ¿VVDUHLOWXERÀHVVLELOHGLVFDULFRDOFRQQHWWRUHGL modo che l'acqua di scarico formatasi nell'unità esterna possa essere scaricata. ,OWXERÀHVVLELOHGLVFDULFRGHOODFTXDGHYHHVVHUH collegato. L'eventuale necessità di collegare altri fori verrà stabilita dall'installatore in linea con le condizioni del momento. ,QFDVRGLXQWXERÀHVVLELOHGLVFDULFROXQLWj dovrà essere installata su una base alta più di 3 cm. Fase 1: Fissaggio dell'unità esterna attenzione Dimensioni unità esterna in mm (L x A x P) Dimensione “A” (mm) Dimensione “B” (mm) 776 x 320 x 540 510 286 848 x 320 x 592 540 286 899 x 378 x 596 550 343 955 x 396 x 700 560 36874 Installazione Fase 1: Installazione della piastra di ¿VVDJJLR

saldamente per sopportare almeno 60 kg. Nel frattempo, dividere il peso sulle diverse viti. 3 Se la parete è in mattone, calcestruzzo o simili praticare nella parete cinque (5) o sei (6) fori dal diametro di 5 mm. Inserire dei tasselli di ancoraggio DUWLFRORDSDJLQDDGDWWLDOOHYLWLGL¿VVDJJLR 4 L'uscita del recipiente dell'acqua per l'unità interna è stata pensata con una struttura di scarico a due vie. In fase di installazione, l'unità interna dovrebbe essere leggermente inclinata verso il recipiente di uscita dell'acqua di modo che l'acqua del

FRQGHQVDWRUHSRVVDÀXLUHVHQ]DHFFHVVLYLSUREOHPL

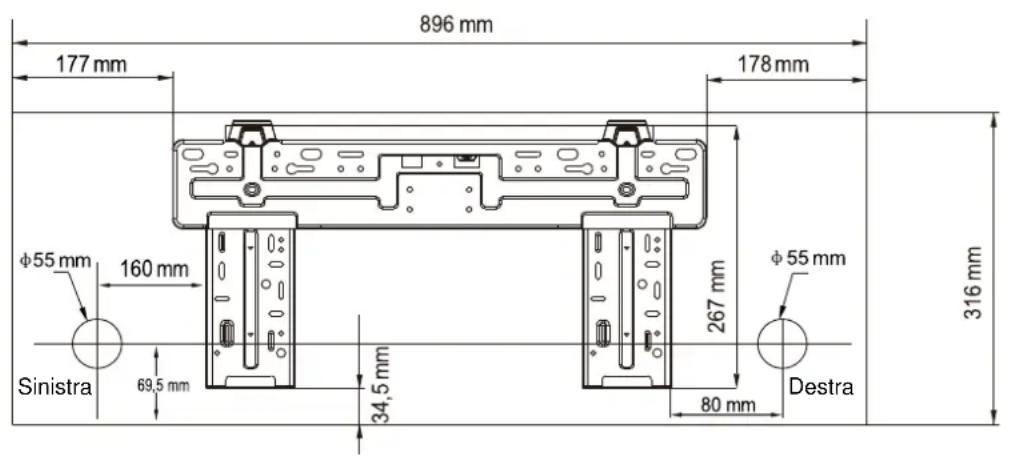

0RQWDUHODSLDVWUDGL¿VVDJJLRHSUDWLFDUHLIRUL nella parete in base alla struttura della stessa e in

FRUULVSRQGHQ]DGHLSXQWLGL¿VVDJJLRVXOODSLDVWUD

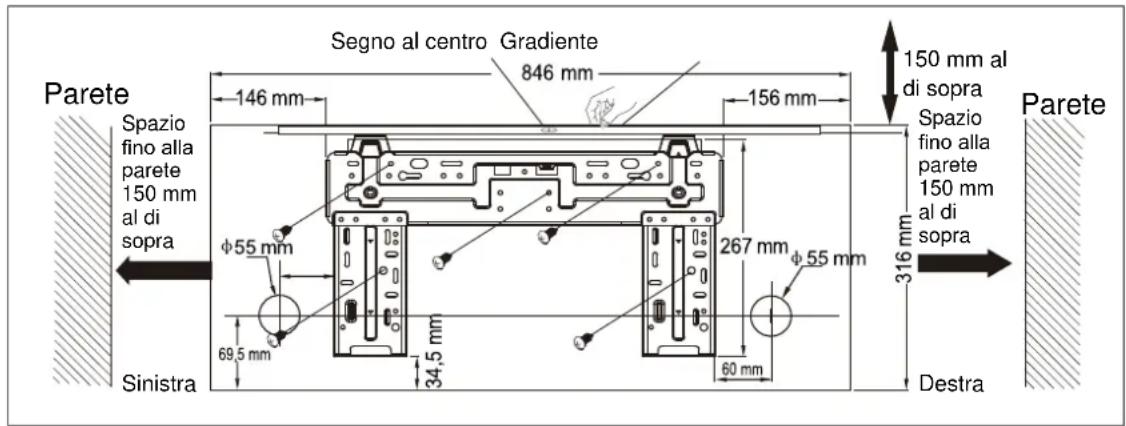

(le dimensioni sono in mm tranne qualora GLYHUVDPHQWHVSHFL¿FDWR Segno al centro Gradiente150 mm al di sopra Spazio ¿QRDOODparete 150 mm al di sopra Parete Parete Sinistra Sinistra Destra Destra

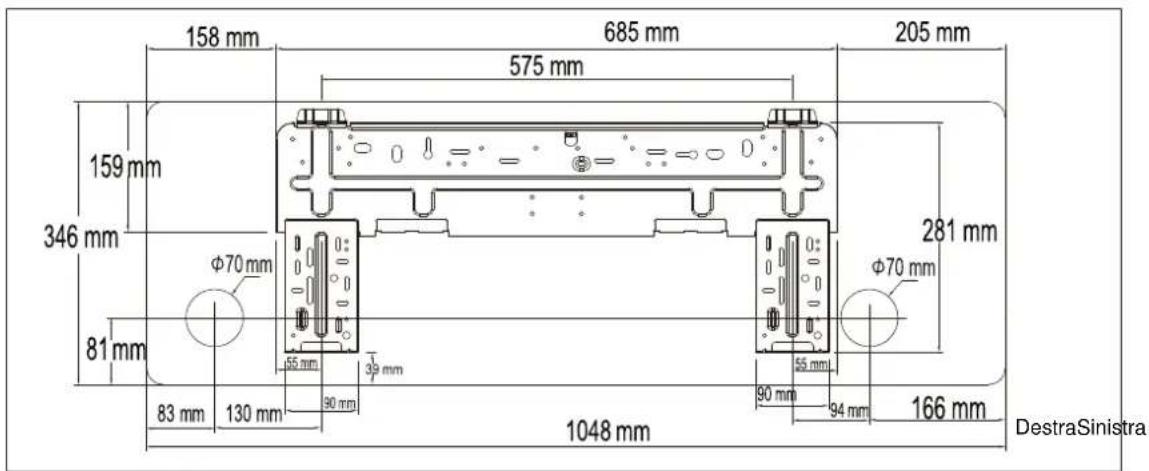

Codice modello Dimensioni unità interna in mm (L x A x P) Tipo piastra GL¿VVDJJLR

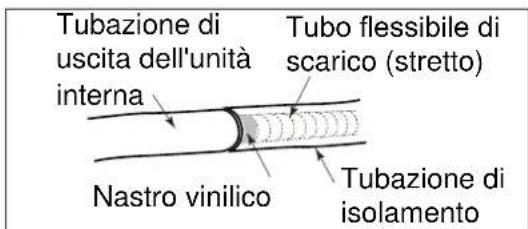

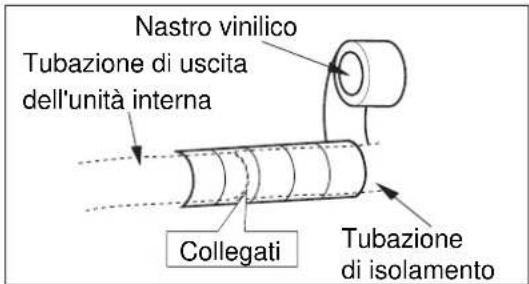

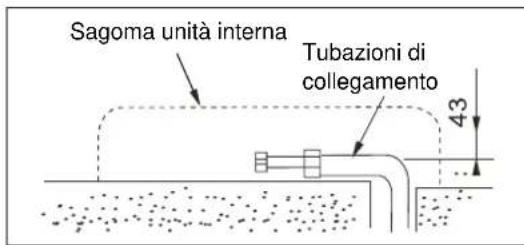

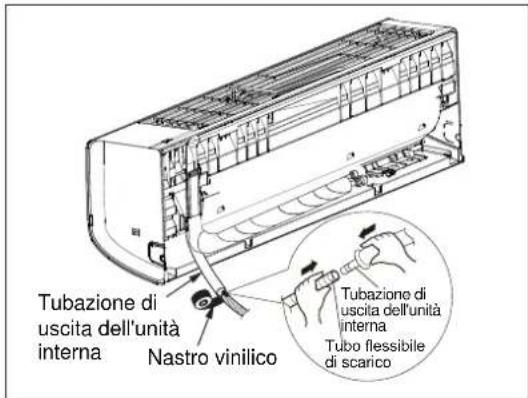

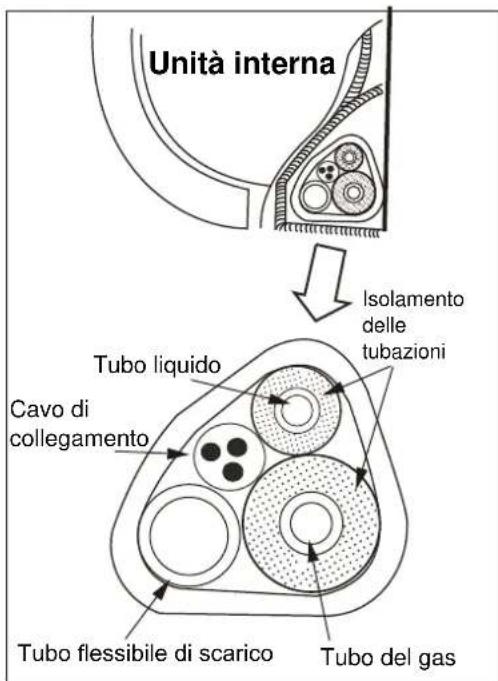

Spazio ¿QRDOODparete 150 mm al di sopra75 Tubazione di uscita dell'unità interna 7XERÀHVVLELOHGL scarico (stretto) Nastro vinilico Tubazione di isolamento Tubazione di uscita dell'unità interna Nastro vinilico Tubazione di uscita dell'unità interna 7XERÀHVVLELOHdi scarico 3LDVWUDGL¿VVDJJLR7LSR& Fase 2: Foro per tubazione 1 Determinare le posizioni dei fori conformemente DOGLDJUDPPD)DUHXQIRURFROWUDSDQRɎRɎPPQHOODSDUHWHFKHVLDOHJJHUPHQWHinclinato verso il basso dal lato uscita. Foro della tubazione ModelloɎPP Capacità di raffreddamento < 4500 W ɎPP Capacità di raffreddamento > 4500 W

)DVH,QVWDOOD]LRQHGHOWXERÀHVVLELOHGL

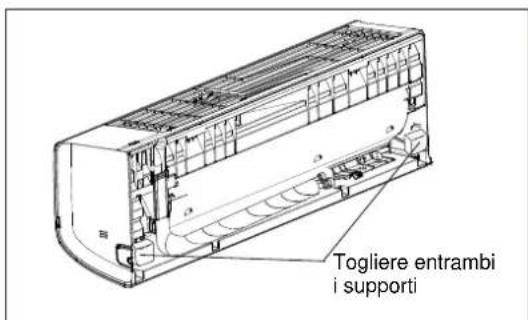

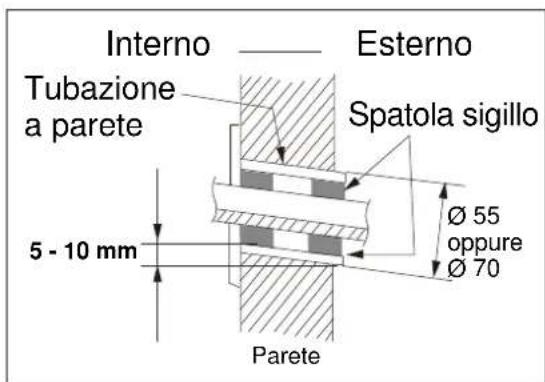

scarico Togliere entrambi i supporti 2 L'inclinazione deve essere fra 5 - 10 mm per garantire un buono scarico dell'acqua di condensa generata dall'unità interna. 3 Inserire la tubazione a parete nel foro per evitare che il cablaggio venga danneggiato in fase di passaggio attraverso la parete. 4 Usare sempre un condotto che attraversi il foro eseguito nella parete quando si bucano delle griglie o della piastre di metallo o simili. 5 Per i modelli con capacità di raffreddamento superiore ai 4500 W, rimuovere e smaltire i due supporti posteriori laterali in polistirolo dall'unità interna prima di procedere con l'installazione. 1 &ROOHJDUHLOWXERÀHVVLELOHGLVFDULFRDOODtubazione di uscita dell'unità interna. Fissare il giunto con nastro vinilico. 2 3RVL]LRQDUHLOÀHVVLELOHGLVFDULFRDOOLQWHUQRGHOODtubazione di isolamento. Interno Tubazione a parete Spatola sigillo Esterno Ø 55 oppure Ø 70

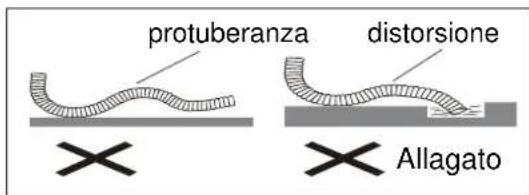

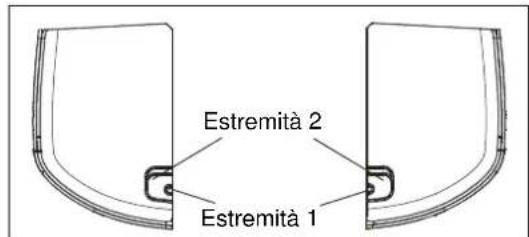

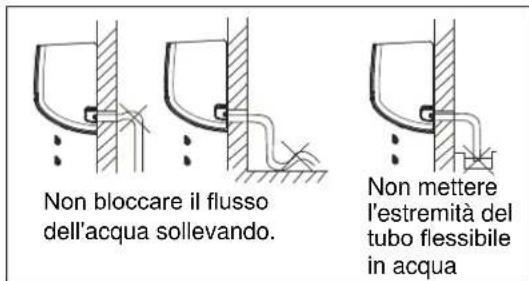

Parete DestraSinistra76 Collegati Nastro vinilico Estremità 2 Estremità 1 protuberanza Allagato distorsione Non mettere l'estremità del WXERÀHVVLELOH in acqua 1RQEORFFDUHLOÀXVVR dell'acqua sollevando. Fase 4: Installazione dell'unità interna La tubazione può essere fatta uscire da destra, dalla parte posteriore destra, da sinistra o dalla parte posteriore sinistra. 3 Avvolgere la tubazione di isolamento con un nastro vinilico largo per evitare lo spostamento della tubazione. Inclinare leggermente il tubo ÀHVVLELOHGLVFDULFRYHUVRLOEDVVRSHUXQR VFDULFRÀXLGRGHOODFTXDGLFRQGHQVD Tubazione di isolamento Tubazione di uscita dell'unità interna Tagliare l'estremità 1 solo in fase di posizionamento del cablaggio. Tagliare l'estremità 1 e l'estremità 2 in fase di posizionamento del cablaggio e delle tubazioni. Sagoma unità interna Tubazioni di collegamento 1 In fase di posizionamento delle tubazioni e del cablaggio dal lato sinistro o destro dell'unità interna, tagliare le estremità dal telaio ove necessario (vedi immagine). 2 ,OWXERÀHVVLELOHGLVFDULFRSXzHVVHUHFROOHJDWRLQ due posizioni diverse. Servirsi della posizione più comoda e, ove necessario, scambiare la posizione GHOWDSSRGLVFDULFRHGHOWXERÀHVVLELOHGLVFDULFR 1 La tubazione di isolamento dovrebbe essere collegata in modo saldo con il manicotto che esce dal tubo di uscita. 2 ,OWXERÀHVVLELOHGLVFDULFRGRYUHEEHHVVHUH leggermente inclinato verso il basso, senza

GLVWRUVLRQLSURWXEHUDQ]HRÀXWWXD]LRQL

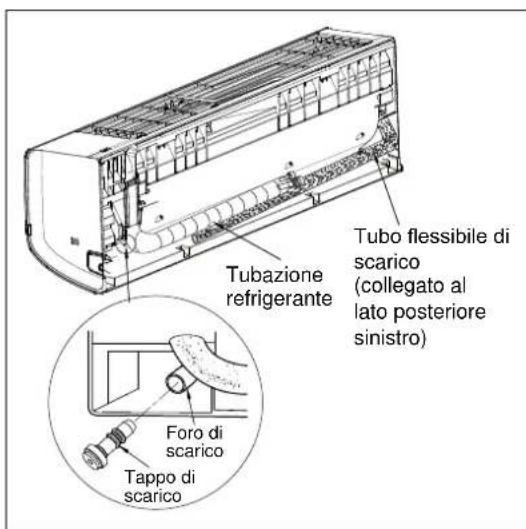

3 Non immergere l'uscita in acqua. ,OWXERÀHVVLELOHGLVFDULFRqFROOHJDWRDO lato posteriore sinistro dell'unità interna nel momento in cui si riceve il prodotto. 7XERÀHVVLELOHGLscarico(collegato al lato posteriore sinistro)Tubazione refrigerante Foro di scaricoTappo di scarico attenzione77 Tappo di scarico Attenersi alle seguenti istruzioni per sostituire la posizione del tappo di scarico HGHOWXERÀHVVLELOHGLVFDULFRRYH necessario, da sinistra a destra. (a) Estrarre il tappo di scarico sul lato posteriore destro dell'unità interna. Tappo di scarico

E(VWUDUUHLOWXERÀHVVLELOHGLVFDULFRVXO

lato posteriore sinistro dell'unità interna. 7XERÀHVVLELOH di scarico (c) Mettere il tappo di scarico nel foro di scarico sul lato posteriore sinistro dell'unità interna.

G,QVHULUHLOWXERÀHVVLELOHGLVFDULFRQHOIRURGL

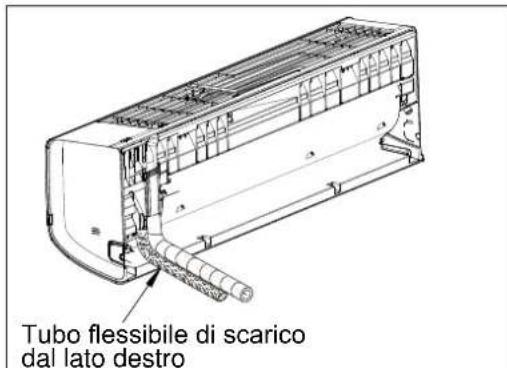

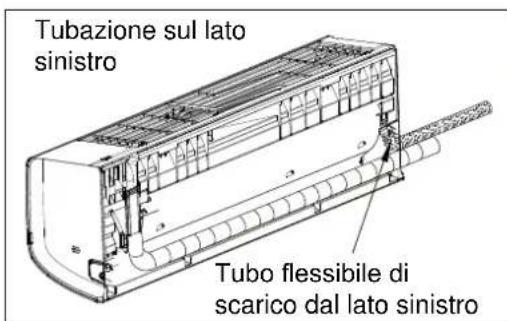

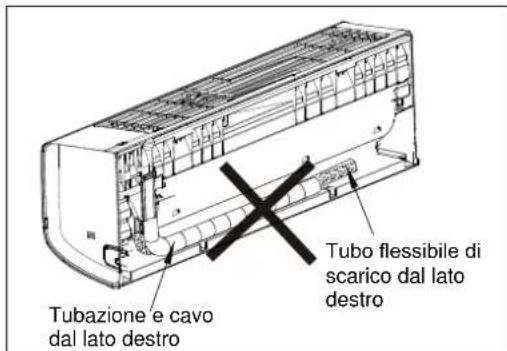

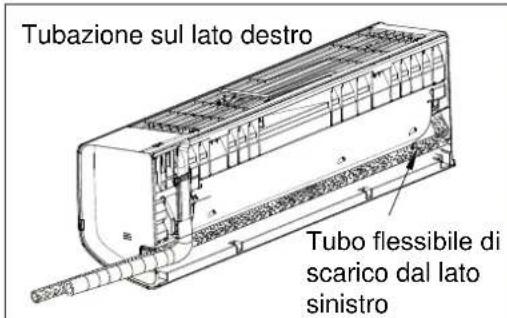

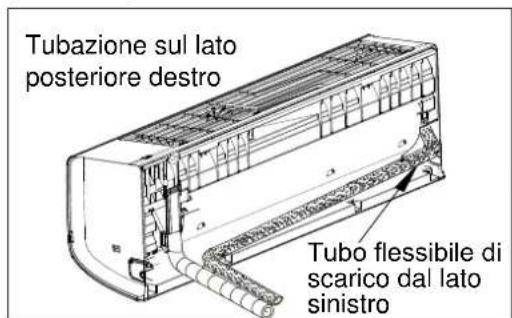

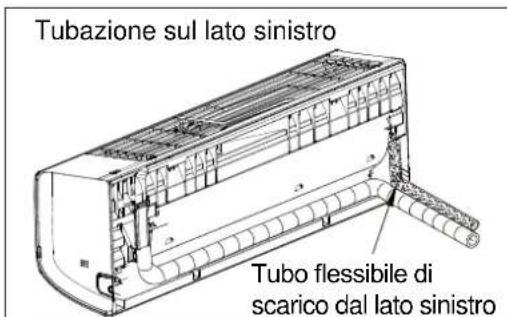

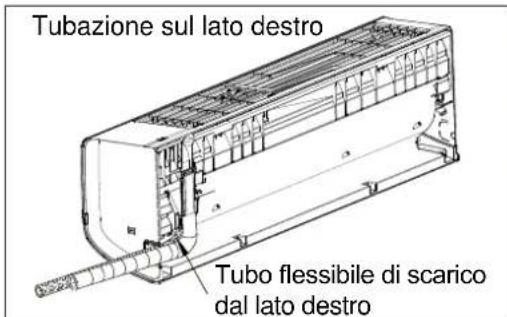

scarico sul lato posteriore destro dell'unità interna. Tubo ÀHVVLELOHGL scarico 3 Disposizione del tubo Disporre il tubo nella direzione e nella posizione più comode. Tubazione sul lato posteriore destro 7XERÀHVVLELOHGL scarico dal lato sinistro Tubazione sul lato destro Tubazione sul lato destro Tubazione sul lato posteriore destro 7XERÀHVVLELOHGL scarico dal lato sinistro 7XERÀHVVLELOHGLVFDULFR dal lato destro 7XERÀHVVLELOHGLVFDULFR dal lato destro 7XERÀHVVLELOHGL scarico dal lato sinistro 7XERÀHVVLELOHGL scarico dal lato sinistro Tubazione sul lato sinistro Tubazione sul lato sinistro78 5XRWDUHOHJJHUPHQWHLOFDYRSHUVHPSOL¿FDUH l'operazione di collegamento. $FFHUWDUVLFKHLOWXERÀHVVLELOHGLVFDULFRQRQ si allenti. Isolare dal caldo il tubo di collegamento. $VVLFXUDUVLFKHLOWXERÀHVVLELOHGLVFDULFRVLD posizionato nella parte più bassa del fascio. Un eventuale posizionamento in alto potrebbe causare un trabocco dell’acqua nella vaschetta di scarico all’interno dell’unità. Non incrociare né avvolgere mai il cavo HOHWWULFRFRQQHVVXQDOWUR¿OR Non lasciare esposte le tubazioni nella parte posteriore dell’unità interna. 1HOFDVRLQFXLSDUWHGHOWXERÀHVVLELOH di scarico si trovi all'interno dell stanza, avvolgerlo con materiali isolanti di modo da evitare il gocciolio dell'acqua di condensa. Collegare dapprima l’unità interna, poi quella esterna. Non collegare il cablaggio all’unità interna. Sarà possibile eseguire questa operazione in seguito. Fissaggio del gancio inferiore Non disporre sia la tubazione refrigerante che LOWXERÀHVVLELOHGLVFDULFRGDGHVWUDDVLQLVWUD per evitare che vi siano delle distanze troppo elevate fra l'unità interna e la parete. 7XERÀHVVLELOHGL scarico dal lato destro Tubazione e cavo dal lato destro 4 Estrarre le tubazioni dal case del corpo principale, avvolgere le tubazioni, i cavi di alimentazione, il WXERÀHVVLELOHGLVFDULFRFRQGHOQDVWURHSRLIDUOL SDVVDUHDWWUDYHUVRLOWXERÀHVVLELOH Non mettere oggetti nella vaschetta di scarico ubicata sulla parte posteriore dell'unità interna, perché qui viene raccolta l'acqua di condensa per essere poi condotta tramite tubazioni all'esterno della stanza. 5 Appendere gli alloggiamenti di installazione dell'unità LQWHUQDVXLJDQFLVXSHULRULGHOODSLDVWUDGL¿VVDJJLRH

YHUL¿FDUHFKHVLDQRVXI¿FLHQWHPHQWHVDOGL

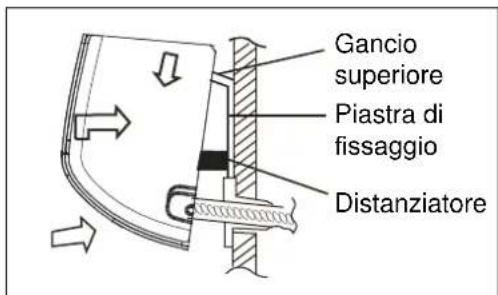

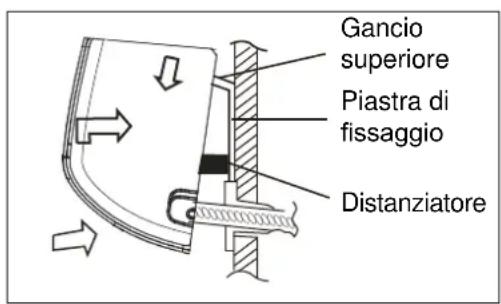

Per facilitare l'installazione delle tubazioni, inserire un distanziatore fra l'unità interna e la parete. Al termine del procedimento di installazione, rimuovere il distanziatore. Unità interna Isolamento delle tubazioni Gancio superiore Tubo liquido Tubo del gas Cavo di collegamento 6 Esercitare una pressione nella parte inferiore sinistra e destra dell’apparecchiatura in

GLUH]LRQHGHOODSLDVWUD¿QRDTXDQGRLJDQFLVL

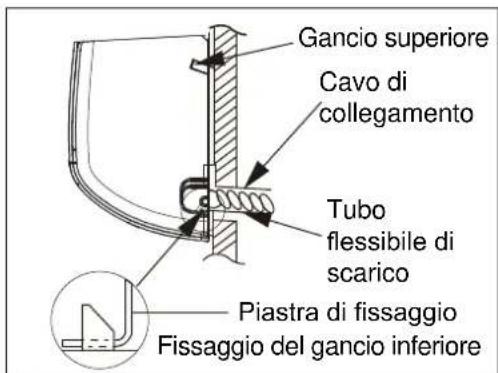

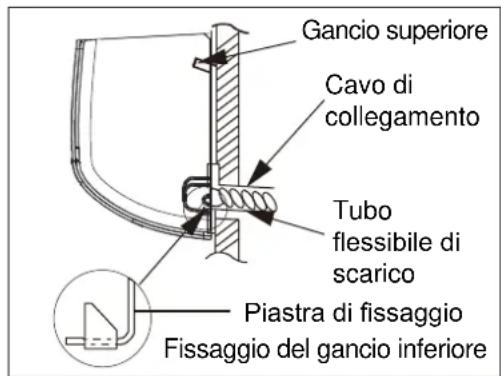

incastrano nelle loro sedi. 9HUL¿FDUHFKHOXQLWjVLDVDOGDPHQWH¿VVDWD 7XERÀHVVLELOHGLVFDULFR Tubo ÀHVVLELOHGL scarico 3LDVWUDGL¿VVDJJLR 7 Il punto dell'installazione dovrebbe essere a un'altezza di 2 metri o superiore dal pavimento. attenzione Gancio superiore Cavo di collegamento Distanziatore Piastra di ¿VVDJJLR79 Collegamento tubazione refrigerante Fase 5: Installazione del tubo di collegamento Tubo in rame Dado svasato 1 Svasatura La principale causa delle fughe di gas refrigerante è dovuta a difetti nella svasatura. Eseguire una corretta svasatura procedendo nel modo seguente: A: Tagliare i tubi e il cavo. Utilizzare il kit di svasatura (se disponibile) o tubi acquistati localmente. Misurare la distanza tra l’unità interna e quella esterna. Tagliare i tubi leggermente più lunghi della distanza misurata. Tagliare il cavo di una lunghezza maggiore di 1,5 m rispetto alla lunghezza dei tubi. Non è possibile metterli dopo il lavoro di svasatura. D: Svasatura. Eseguire una corretta svasatura utilizzando gli strumenti appositi descritti di seguito. Impugnatura Barra Barra Barra a bracci Cono Tubo Tubo in rame Impugnatura morsetto Freccia rossa Tenere saldamente il tubo di rame sul dado in base alle dimensioni riportate nella tabella seguente. Obliquo Ruvidità Bave %(OLPLQD]LRQHGHOOHEDYH Rimuovere completamente le bave dall’estremità del tubo tagliato. Rivolgere verso il basso l’estremità del tubo in rame man mano che si eliminano le bave per evitare che alcune scivolino nel tubo. E: Controlli 9HUL¿FDUHLOODYRURHVHJXLWRFRQTXDQWR illustrato. In caso di difetti del tubo, tagliare la sezione allargata ed eseguire nuovamente il lavoro. Tubo Levigata tutt’attorno Lato rivolto verso il basso Alesatore Svasatura non corretta Obliqua Incrinata6XSHU¿FLH danneggiata Spessore non omogeneo Stessa lunghezza tutt’attorno C: Inserimento di un dado svasato Svitare i dadi svasati forniti con l’unità interna ed esterna e montarli sul tubo dopo aver rimosso le bave. Realizzare una copertura indipendente per ogni tubazione con l'isolamento tubolare adeguato. attenzione Diam. esterno (mm) A (mm) Massimo Minimo Ɏ´ 1,3 0,7 Ɏ´ 1,6 1,0 Ɏ´ 1,8 1,0 Ɏ´ 2,4 2,280 Tubatura dell’unità interna Fase 6: Collegamento tubazioni - Unità interna %$YYROJHUHLOPDWHULDOHLVRODQWHDWWRUQRDOOD parte di collegamento: Coprire il tubo dell'unità interna e il tubo di collegamento col materiale isolante dal calore. Unirli con del nastro vinilico in modo tale che non vi siano interstizi. A: Collegamento delle tubazioni dell'unità interna alla tubazione di collegamento: Allineare come prima cosa centralmente i tubi e unirli serrando manualmente il dado svasato. Fermacavi Tubazioni Tubazioni Dado svasato Dado svasato Tubatura dell’unità interna Chiave torsiometrica Tubatura dell’unità interna &KLDYH¿VVD chiave torsiometrica Chiave Isolamento dal calore Materiale isolante Tubazione linea di aspirazione Tubazione di linea liquido Quindi, serrare il dado svasato con una chiave e una chiave torsiometrica facendo riferimento a quanto segue: Tubo di collegamentoNastro vinilico (largo) Avvolgere con nastro vinilicoNastro vinilico (stretto) Tubo Cavo di collegamento A seconda delle condizioni dell’installazione, serrare a una coppia eccessiva può rompere il dado. 9HUL¿FDUHGLLVRODUHVHSDUDWDPHQWHLOWXERGL aspirazione dal tubo liquido. Avvolgere i tubi isolati con nastro vinilico nella sezione posteriore per l'alloggiamento del tubo. Fissare il cavo di alimentazione ai tubi con nastro vinilico.

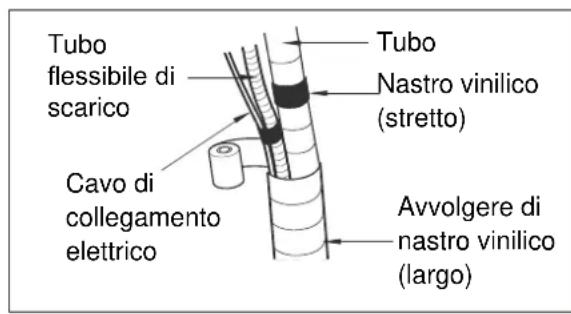

$YYROJHUHODWXED]LRQHLOWXERÀHVVLELOHGL

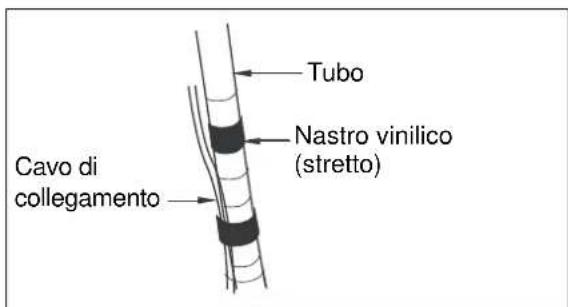

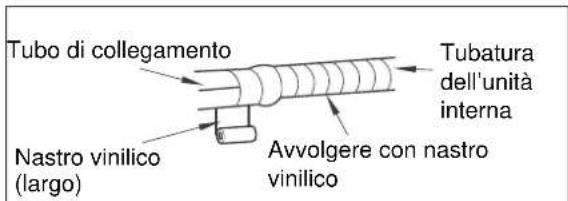

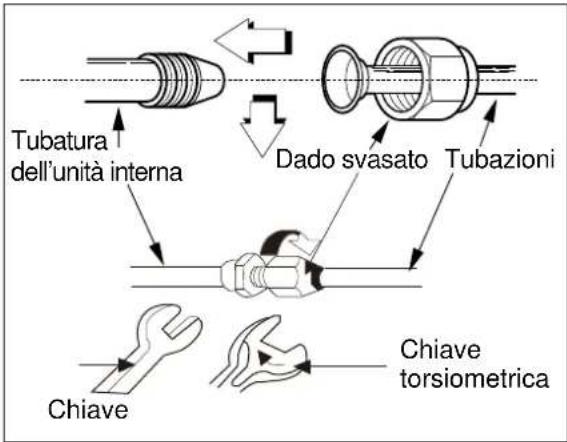

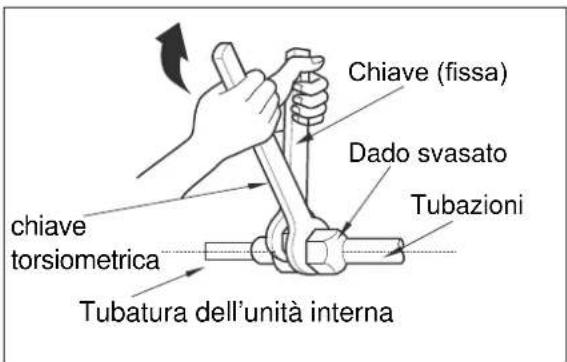

scarico e il cavo di alimentazione con nastro vinilico di modo che entrino nella sezione di alloggiamento della tubazione posteriore. Diam. esterno (mm) Coppia di serraggio (Nm) Coppia aggiuntiva (Nm) Ɏ´ 15,7 (1,6 kg m) 19,6 (2,0 kg m) Ɏ´ 29,4 (3,0 kg m) 34,3 (3,5 kg m) Ɏ´ 49,0 (5,0 kg m) 53,9 (5,5 kg m) Ɏ´ 73,6 (7,5 kg m) 78,6 (8,0 kg m) attenzione81 Fase 7: Collegamento tubazioni - Unità esterna Tubo Tubo ÀHVVLELOHGL scarico A: Allineare centralmente i tubi e unirli serrando manualmente il dado svasato. Avvolgere di nastro vinilico (largo) Nastro vinilico (stretto) Cavo di collegamento elettrico C: Individuazione della posizione dell’unità interna: Rimuovere il distanziatore. Agganciare l’unità interna alla parte superiore GHOODSLDVWUDGL¿VVDJJLRLQFDVWUDUHL ganci della piastra nelle feritoie nella parte posteriore in alto dell’unità interna). Assicurarsi che i ganci siano ben inseriti nella piastra muovendo l’unità in tutte le direzioni. %Quindi, serrare il dado svasato con una chiave WRUVLRPHWULFD¿QRDTXDQGRQRQIDXQFOLF Esercitare una pressione nella parte inferiore sinistra e destra dell’apparecchiatura in

GLUH]LRQHGHOODSLDVWUD¿QRDTXDQGRLJDQFLVL

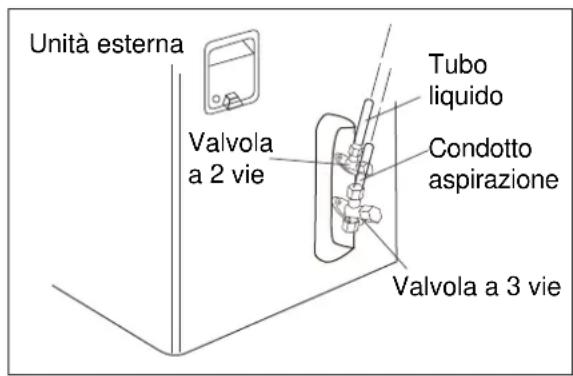

incastrano nelle loro sedi (si sentirà un clic). Unità esterna Tubo liquido Valvola a 2 vie Condotto aspirazione Valvola a 3 vie Accertarsi di seguire il valore della tabella torsiometrica secondo quanto qui di seguito indicato: Gancio superiore Cavo di collegamento Tubo ÀHVVLELOHGL scarico 3LDVWUDGL¿VVDJJLR Fase 8: Assemblaggio della tubazione A: Assemblare la tubazione avvolgendo la parte di collegamento dell’unità interna con PDWHULDOHLVRODQWHH¿VVDQGRODFRQQDVWUR vinilico stretto e nastro vinilico largo. 6HVLGHVLGHUDFROOHJDUHXQDOWURWXERÀHVVLELOH di scarico, l’estremità dell’uscita del tubo ÀHVVLELOHGLVFDULFRGHYHHVVHUHRULHQWDWDVRSUD

DOWHUUHQR)LVVDUHLOWXERÀHVVLELOHGLVFDULFR

correttamente. Fissaggio del gancio inferiore Diam. esterno (mm) Coppia di serraggio (Nm) Coppia aggiuntiva (Nm) Ɏ´ 15,7 (1,6 kg m) 19,6 (2,0 kg m) Ɏ´ 29,4 (3,0 kg m) 34,3 (3,5 kg m) Ɏ´ 49,0 (5,0 kg m) 53,9 (5,5 kg m) Ɏ´ 73,6 (7,5 kg m) 78,6 (8,0 kg m) Gancio superiore Distanziatore Piastra di ¿VVDJJLR82 Norme di sicurezza Fase 9: Installazione dell'impianto elettrico % 4XDORUDO¶XQLWjHVWHUQDVLDLQVWDOODWDSLLQ basso dell’unità interna: Avvolgere con nastro la tubazione, il tubo ÀHVVLELOHGLVFDULFRHLOFDYRGLFROOHJDPHQWR dal basso verso l’alto. Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente. Regole di sicurezza elettrica prima di iniziare l'installazione: 1 Per i prodotti non dotati di un cavo di servizio e di una presa in linea con le normative sulla sicurezza elettrica locale è opportuno fornire un circuito di alimentazione e un interruttore dedicati. 2 L'interruttore deve disporre delle funzioni di interruttore magnetico e interruttore di calore per evitare cortocircuiti e sovraccarichi. 3 L'apparecchiatura dovrà essere installata in linea con le disposizioni nazionali in materia di cablaggio. 4 Sarà necessario installare un interruttore della capacità giusta attenendosi alla seguente tabella. Sigillare le piccole aperture attorno alla tubazione con sigillante di gomma. Nastro Tubo Tubo ÀHVVLELOHGL scarico Cavo di collegamento Tubo ÀHVVLELOHGL scarico È necessaria una trappola per impedire che l'acqua entri nelle parti elettriche. & 4XDORUDO¶XQLWjHVWHUQDVLDLQVWDOODWDSLLQ alto dell’unità interna: Avvolgere con nastro la tubazione di collegamento e il cavo di collegamento dal basso verso l’alto. Formare una trappola per impedire che l’acqua entri nella stanza. Fissare la tubazione avvolta nel nastro lungo la parete esterna mediante un dispositivo a sella o equivalente. 5 In caso di problemi a livello di alimentazione suggeriamo di non installare il condizionatore ¿QRDFKHLOFOLHQWHQRQKDULVROWRLOSUREOHPD

6 9HUL¿FDUHFKHODOLPHQWD]LRQHGHOOLPSLDQWR

corrisponda a quella del condizionatore. 7 9HUL¿FDUHFKHLFDYLGLFRUUHQWHTXHOOLQHXWULH quelli di messa a terra nella presa di corrente siano stati collegati in modo giusto. 8 Dei collegamenti inadeguati o eseguiti in modo sbagliato possono provocare scosse elettriche, incendi o malfunzionamento di alcune componenti elettriche. 9 Prima di eseguire qualsiasi lavoro di natura elettrica, disattivare l’alimentazione dal sistema. Requisiti di messa a terra 1 Il condizionatore è un'apparecchiatura elettrica di tipo I. L'unità deve essere messa a terra e collegata al dispositivo speciale di messa a terra GDXQHOHWWULFLVWDTXDOL¿FDWR Sigillare le piccole aperture attorno alla tubazione con sigillante di gomma Trappola Trappola 7XERÀHVVLELOHGLVFDULFR Raffreddamento &DSDFLWj%78 Inter- ruttore Calibro del cavo di alimentazione Calibro del cavo di collegamento Tipo fusibile 5000 10 A >1,0 mm

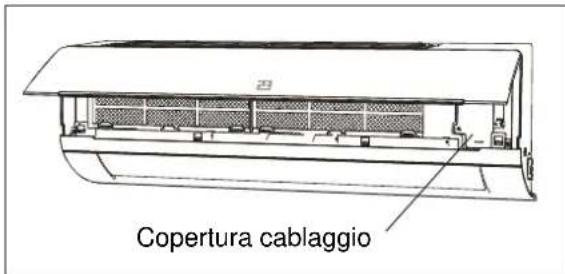

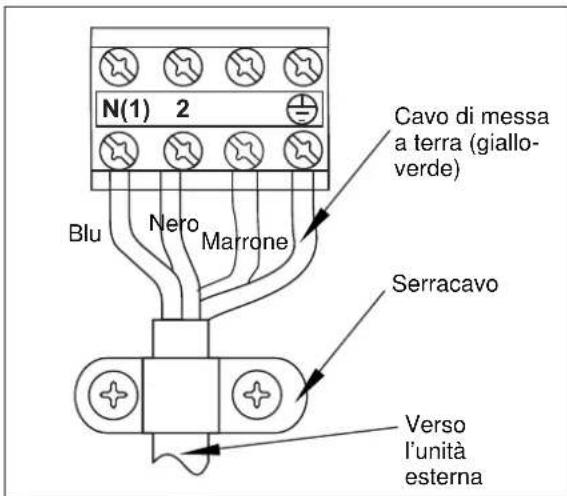

Installazione dei cavi elettrici interni Tutti i cavi fra l'unità interna e quella esterna devono essere collegati da un elettricista TXDOL¿FDWR Ne caso in cui la lunghezza del cavo

GLDOLPHQWD]LRQHQRQVLDVXI¿FLHQWH

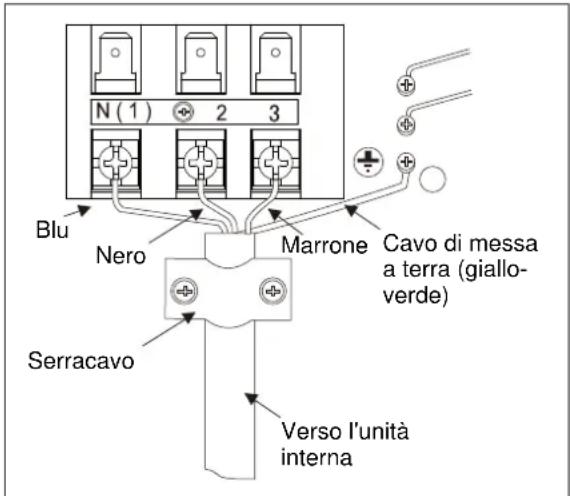

contattare il fornitore per ricevere del cavo in più. Non è consentito cercare di allungare il cavo di alimentazione da soli. Dopo aver serrato le viti, tirare OHJJHUPHQWHLOFDYRSHUYHUL¿FDUHFKHVLD HIIHWWLYDPHQWH¿VVDWRLQPRGRVDOGR Non utilizzare prolunghe per alimentare il condizionatore. Non allungare il cavo tagliandolo e facendo aggiunte. 2 Il cavo giallo-verde nel condizionatore dell'aria è il cavo di massa che non può essere usato per altri scopi. Una messa a terra eseguita in modo sbagliato può essere causa di scosse elettriche. 3 La resistenza di terra dovrebbe essere in linea con le normative nazionali sul cablaggio. 4 La potenza dell'utente deve disporre di un terminale adeguato di messa a terra. Non collegare il cavo di messa a terra ai seguenti elementi: Tubo dell'acqua Tubo del gas Tubo di contaminazione 1 Aprire il pannello anteriore e togliere il coperchio del cablaggio allentando la vite. 4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica. 5 Fissare saldamente i cavi con una morsettiera. 6 Riposizionare il coperchio del cablaggio e avvitare. 7 Reinstallare il pannello anteriore. 2 Far passare il cavo di alimentazione e il cavo di controllo del segnale (solo per i modelli con pompa di calore) dalla parte posteriore dell'unità interna e farlo passare sul davanti tramite il foro di cablaggio per eseguire il collegamento. 3 Collegare e avvitare i cavi sul blocco terminali seguendo la corrispondenza dei colori. Installazione dei cavi elettrici esterni Morsettiera 1 Rimuovere l'impugnatura sulla piastra del lato destro dell'unità interna allentando la vite. Blu Nero Marrone Cavo di messa a terra (giallo- verde) attenzione Impugnatura Copertura cablaggio Serracavo Verso l’unità esterna84 2 Estrarre la morsettiera. Collegare e avvitare il cavo di collegamento elettrico sulla morsettiera

VHJXHQGRLQXPHULGLLGHQWL¿FD]LRQHHLFRORUL

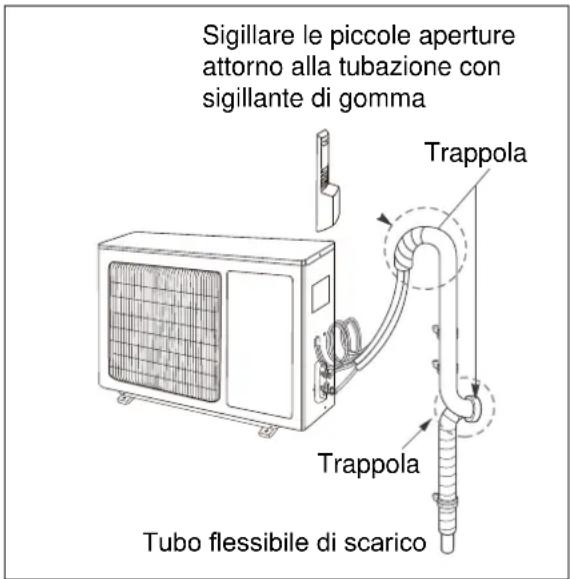

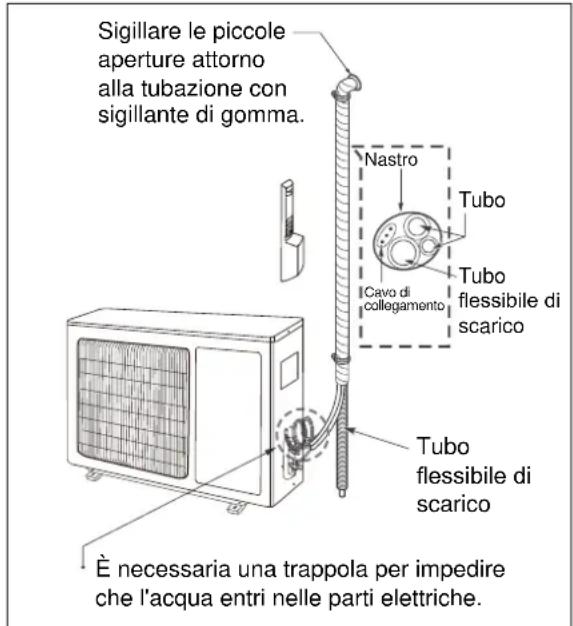

corrispondenti sui morsetti delle unità interna ed esterna. 3 Per evitare che entri acqua, realizzare una trappola ("U") nei cavi di collegamento (vedere pagina 16). 4 Avvolgere i cavi che non sono collegati con del nastro isolante in modo tale che essi non tocchino alcuna parte elettrica o metallica. 5 Fissare il collegamento elettrico con dei morsetti. 6 Reinstallare la maniglia. Blu Nero Marrone Cavo di messa a terra (giallo- verde) Serracavo Verso l'unità interna Dopo avere confermato le condizioni precedenti, preparare i cavi nel modo seguente: Le viti che serrano il cablaggio alla morsettiera si potrebbero allentare a causa di vibrazioni in fase di trasporto. 9HUL¿FDUHFKHWXWWHOHYLWLVLDQRVDOGDPHQWH ¿VVDWH,QFDVRFRQWUDULRVLSRWUHEEHUR bruciare dei cavi. Accertarsi che la capacità del circuito sia VXI¿FLHQWH

9HUL¿FDUHFKHODWHQVLRQHGLSDUWHQ]DVLD

mantenuta a più del 90% della tensione nominale indicata sulla piastra. 9HUL¿FDUHFKHORVSHVVRUHGHOFDYRVLD FRPHTXHOORLQGLFDWRQHOOHVSHFL¿FKHGL alimentazione. Installare sempre un interruttore differenziale (RCD) nelle aree bagnate o umide. Un calo di tensione può causare quanto segue: vibrazione di un contattore, che danneggia il punto di contatto, scoppio del fusibile, disturbi della funzione normale di sovraccarico. I dispositivi di interruzione della corrente di alimentazione devono essere incorporati QHOFDEODJJLR¿VVRHSUHYHGHUHXQD distanza di almeno 3 mm che eviti il contatto in ciascun conduttore attivo (fase).

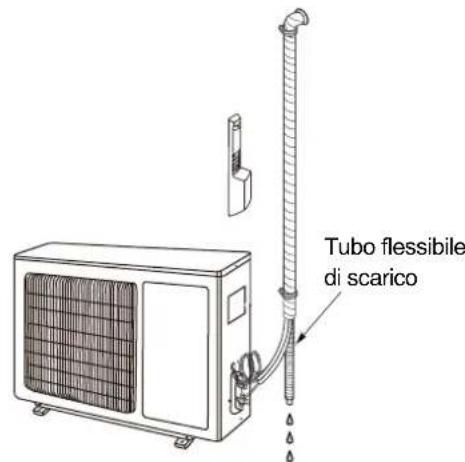

)DVH9HUL¿FDGHOORVFDULFR

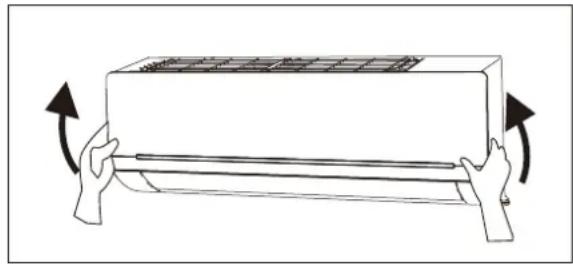

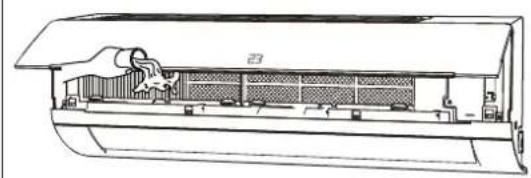

A. Aprire e sollevare il pannello anteriore dell'unità interna. Tenere la parte inferiore dei lati sinistro e destro GHOSDQQHOORWLUDUOLYHUVRGLVHHVROOHYDUOL¿QR a sentire un clic. attenzione attenzione % 9HUL¿FDGHOORVFDULFR Versare un bicchiere di acqua sull’evaporatore.

9HUL¿FDUHFKHO¶DFTXDVFRUUDDWWUDYHUVRLO

WXERÀHVVLELOHGLVFDULFRGHOO¶XQLWjLQWHUQD senza nessuna perdita e che fuoriesca dall’uscita di scarico.85 C. Tubo di scarico ,OWXERÀHVVLELOHGL scarico dovrebbe puntare verso il basso SHUIDFLOLWDUHLOÀXVVRGL scarico. Non posizionare la tubazione di scarico come di seguito indicato: Si noti che le valvole di servizio sulla linea del liquido e del gas sull’unità esterna sono generalmente chiuse in questa fase. Quando l'unità viene spostata in un altro luogo, eseguire un'operazione di evacuazione servendosi di una pompa a vuoto. 9HUL¿FDUHFKHLOUHIULJHUDQWHDJJLXQWRDO condizionatore sia comunque in forma liquida. Evacuazione dell’aria mediante pompa a vuoto Precauzioni durante l'uso della valvola di stop Fase 11: Spurgo aria e test perdite L’aria e l’umidità del sistema refrigerante hanno i seguenti effetti indesiderati: Aumento della pressione del sistema. Aumento della corrente operativa.

&DORGHOO¶HI¿FLHQ]DGLUDIIUHGGDPHQWRR

riscaldamento. L’umidità nel circuito refrigerante può congelare e bloccare i tubi capillari. L’acqua può causare la corrosione di parti del sistema refrigerante. Pertanto, l’unità interna e i tubi tra l’unità interna e quella esterna devono essere controllati per YHUL¿FDUHHYHQWXDOLSHUGLWHHVYXRWDWLSHUHOLPLQDUH dal sistema eventuali sostanze non condensabili e umidità. Preparazione Controllare che ogni tubo (sia quelli della linea del liquido che quelli del gas) tra le unità interna ed esterna sia stato correttamente collegato e che tutti i cablaggi per la prova di funzionamento siano stati completati. Togliere i coperchi della valvola di servizio della linea del gas e del liquido sull’unità esterna. Per informazioni dettagliate sulla lunghezza dei tubi e sul quantitativo di refrigerante rimandiamo a pagina 6. Apertura della valvola di stop: $SULUHORVWHORYDOYROD¿QRDTXDQGRXUWD con il dispositivo di arresto. Non cercare di aprirlo ulteriormente. Chiusura della valvola di stop: Serrare saldamente lo stelo della valvola

FRQXQRVWUXPHQWRVSHFLDOH4XLQGL¿VVDUH

saldamente il coperchio dello stelo della valvola usando una chiave per dadi o altro attrezzo simile. attenzione Acqua di scarico accumulata Non alzare Estremità del tubo ÀHVVLELOHGLVFDULFRimmersa in acqua Aria Spazio inferiore a 50 mm Perdita d'acqua Perdita d'acqua Perdita d'acqua Ristagno 7XERÀHVVLELOH di scarico Pendenza verso il basso86 Dado svasato Corpo valvola Porta di caricamento Stelo valvola Coperchio Dispositivo di arresto A: Valvola a bassa pressione (3 vie) - lato gas. B: Valvola ad alta pressione (2 vie) - lato liquido. C e D: si tratta delle estremità del collegamento dell'unità interna Refrigerante Unità interna Unità esterna Valvola di stop bassa pressione (valvola a 3 vie) Lato gas Lato liquido Valvola di stop alta pressione (valvola a 2 vie) Semigiunto Consultare il valore di coppia del serraggio del tappo della valvola secondo quanto qui indicato: suggerimenti e informazioni Diam. esterno (mm) Coppia di serraggio (Nm) Coppia aggiuntiva (Nm) Ɏ´ 15,7 (1,6 kg m) 19,6 (2,0 kg m) Ɏ´ 29,4 (3,0 kg m) 34,3 (3,5 kg m) Ɏ´ 49,0 (5,0 kg m) 53,9 (5,5 kg m) Ɏ´ 73,6 (7,5 kg m) 78,6 (8,0 kg m) Quando di usa la pompa a vuoto 1 Serrare completamente i dadi svasati, A, B, C, D, collegare il tubo di carico della valvola del collettore (blu) a una presa di carico della valvola di riempimento a bassa pressione (valvola a 3 vie) sul lato del tubo del gas. 2 &ROOHJDUHODOWURWXERÀHVVLELOHGLFDULFRJLDOOR del collettore alla pompa a vuoto. 3 Aprire completamente la maniglia a bassa pressione della valvola del collettore. 4 Aprire la pompa a vuoto per l'operazione di estrazione aria. All'inizio, allentare leggermente il dado svasato della valvola a bassa pressione

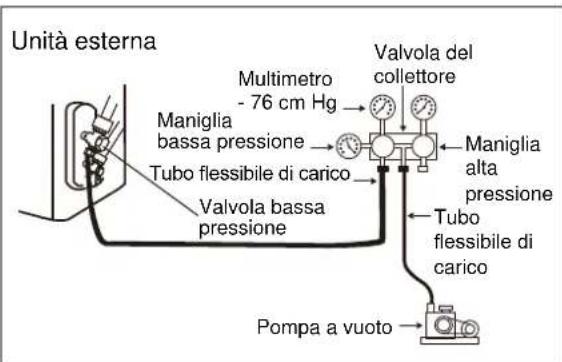

SHUYHUL¿FDUHODSUHVHQ]DGLDULDDOOLQWHUQRVH

il rumore di funzionamento della pompa a vuoto è cambiato, la lettura del multimetro è 0 anziché meno). Quindi, serrare il dado svasato. 5 Continuare l'estrazione per più di 15 minuti HYHUL¿FDUHFKHODOHWWXUDGHOPXOWLPHWURVLD -1,0 x 10

Pa (-76 cm Hg). Quindi chiudere completamente la maniglia a bassa pressione della valvola del collettore e interrompere il funzionamento della pompa a vuoto. 6 Ruotare lo stelo della valvola di stop B (valvola a 2 vie) di circa 45° in senso antiorario 6 - 7 secondi dopo l’uscita del gas, quindi serrare

QXRYDPHQWHLOGDGRVYDVDWR9HUL¿FDUHFKH

l’indicatore della pressione sia leggermente più alto di quello della pressione atmosferica. 7 6FROOHJDUHLOWXERÀHVVLELOHGLFDULFRGDOODSRUWD di carico a bassa pressione. 8 Aprire completamente gli steli della valvola A (valvola a 3 vie) e B (valvola a 2 vie). 9 Serrare saldamente il coperchio dello stelo. Unità esterna Valvola del collettore Multimetro- 76 cm HgManiglia bassa pressione Maniglia alta pressione 7XERÀHVVLELOHGLFDULFRValvola bassa pressioneTubo ÀHVVLELOHGLcarico Pompa a vuoto87

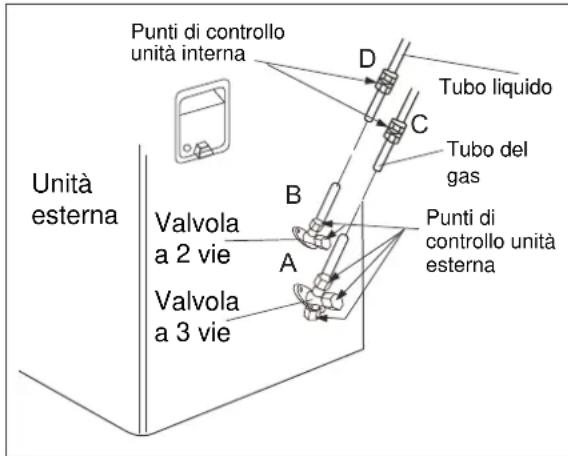

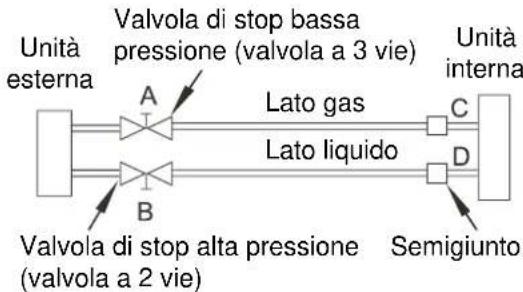

Test fughe di gas Test e funzionamento Controllo sicurezza elettrica 1 Metodo con acqua insaponata: Applicare acqua saponata o detergente liquido naturale su tutte le valvole e tutti i collegamenti dei tubi (A, B, C e D, consultare la seguente immagine) compresi nell'installazione con una

VSD]]RODPRUELGDSHUYHUL¿FDUHODSUHVHQ]DGL

eventuali perdite. Se si formano delle bolle, vi sono fughe dai tubi. 2 Rilevatore di perdite Usando il rilevatore di perdite controllare che non vi siano fughe. Eseguire i controlli elettrici di sicurezza al termine dell'installazione: 1 Messa a terra 'RSRDYHUH¿QLWRODPHVVDDWHUUDPLVXUDUH la resistenza mediante rilevamento visivo e un dispositivo di misurazione della resistenza di messa a terra. 2 Controllo di perdite elettriche (eseguire durante la prova di funzionamento) Durante la prova di funzionamento dopo l’installazione, la persona addetta alla manutenzione può utilizzare elettrosonda e multimetro per eseguire il controllo delle perdite elettriche. Spegnere immediatamente l’unità qualora si riscontri una perdita di refrigerante. Controllare e trovare una soluzione in modo che l’unità funzioni correttamente. Test di funzionamento 1 Prima del test di funzionamento Non accendere prima di aver completato l'installazione. Il cablaggio elettrico deve essere collegato in modo giusto e sicuro. Le valvole di stop sui tubi di collegamento devono essere completamente aperte. 7XWWHOHLPSXULWjFRPHDGHVHPSLREULFLROHHUL¿XWL dovranno essere tolte dall'unità. 2 Metodo del test di funzionamento Scollegare l'alimentazione e premere il pulsante "ON/OFF" sul telecomando per avviare il funzionamento. Mediante il pulsante MODE selezionare COOL, HEAT (ove presente), FAN per controllare che tutte le funzioni operino correttamente. Quando la temperatura ambiente è inferiore a 16°C, non sarà possibile, dal telecomando, impostare l'unità perché funzioni in modalità COOL. Servirsi della modalità di funzionamento di emergenza, usata unicamente quando il telecomando non è disponibile o in caso di manutenzione. Tasto controllo manuale Punti di controllo unità interna Tubo liquido Tubo del gas Unità esterna Punti di controllo unità esterna Valvola a 2 vie Valvola a 3 vie Tasto controllo manuale88 Pompaggio

9HUL¿FKHGRSROLQVWDOOD]LRQH

In fase di spostamento o riposizionamento del condizionatore, svuotare il sistema con la seguente procedura di modo che non venga rilasciato del refrigerante nell'atmosfera. &ROOHJDUHLOWXERÀHVVLELOHGHOODYDOYRODGHO collettore alla porta di carico della valvola di stop sul lato tubo del gas dell'unità esterna. Chiudere la valvola di stop sul lato tubo del gas quasi completamente. Chiudere completamente la valvola di stop sul lato del tubo liquido. Accendere l'unità in modalità COOL. Chiudere completamente la valvola di stop sul lato tubo del gas quando il manometro indica 1 - 0,5 kgf/cm
