MANUAL DE INSTALACIÓN 89

• (100 ~ 50 kPa). Interrompere l'esecuzione del test spegnendo l'unità. Tutti i gas refrigeranti sono stati raccolti nell'unità esterna. (OHPHQWLGDYHUL¿FDUH Possibile malfunzionamento /XQLWjqVWDWD¿VVDWD saldamente? L'unità potrebbe cadere, muoversi o emettere rumori. È stato eseguito il test di perdita refrigerante? Potrebbe provocare un raffreddamento LQVXI¿FLHQWH (riscaldamento) L'isolamento termico è VXI¿FLHQWH" Potrebbe provocare condensa. Lo scarico dell'acqua è soddisfacente? Potrebbe provocare perdite d'acqua. La tensione è in linea con la tensione nominale indicata sulla targhetta? Potrebbe provocare malfunzionamenti elettrici o danneggiare l'unità. Il cablaggio elettrico o le tubazioni sono state installate in modo corretto e sicuro? Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti. L'unità è stata messa a terra in modo sicuro? Potrebbe provocare perdite elettriche. Il cavo di alimentazione qVWDWRVSHFL¿FDWR" Potrebbe provocare malfunzionamenti elettrici o danneggiare le componenti. L'entrata o l'uscita sono bloccate? Potrebbe provocare un raffreddamento LQVXI¿FLHQWH (riscaldamento) La lunghezza dei tubi di collegamento e la capacità refrigerante sono state registrate? La capacità del refrigerante non è accurata.89 Índice Enhorabuena p. 89

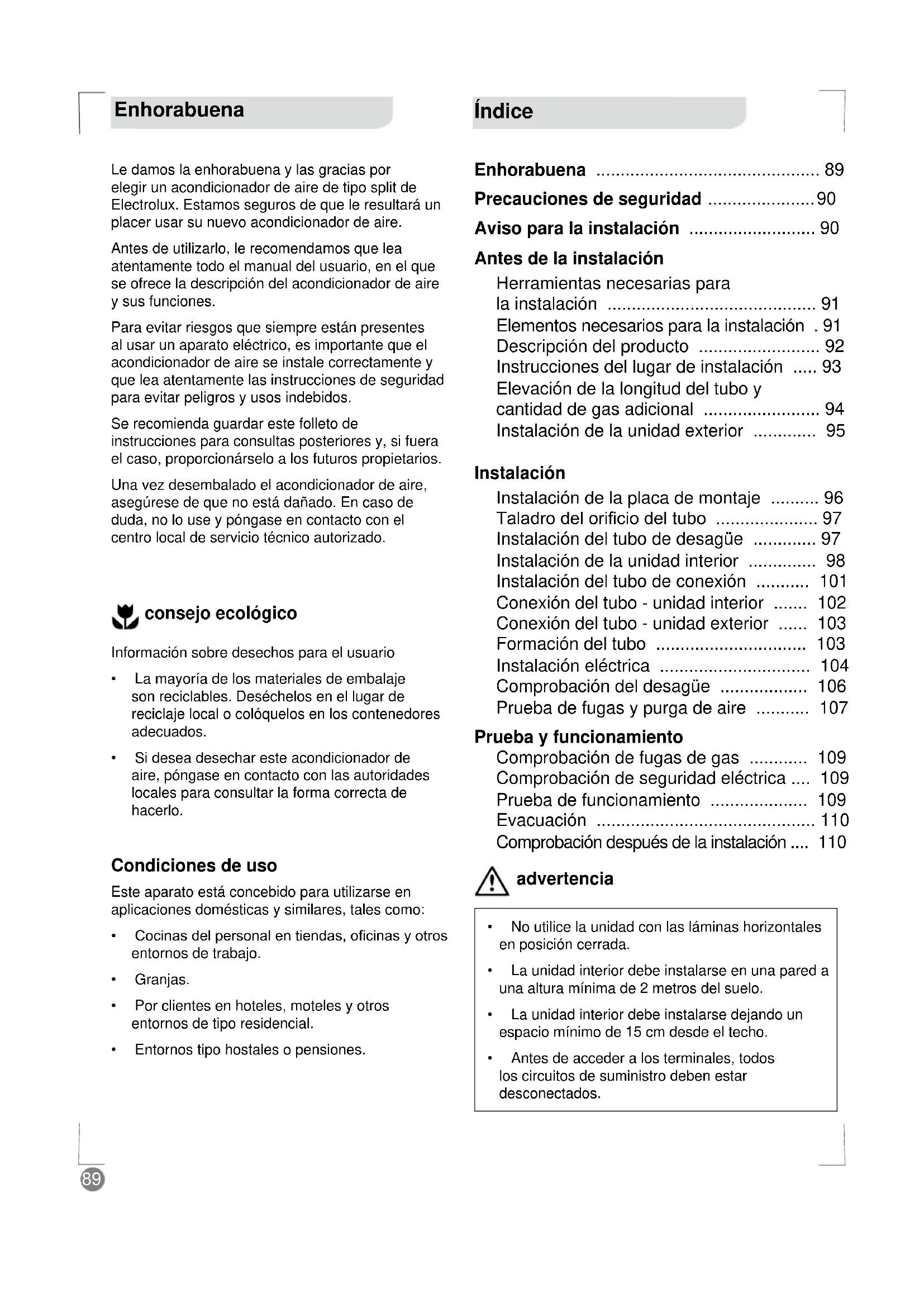

• Precauciones de seguridad p. 90
• Aviso para la instalación p. 90
• Antes de la instalación Herramientas necesarias para la instalación p. 91
• Elementos necesarios para la instalación . 91 Descripción del producto p. 92
• Instrucciones del lugar de instalación p. 93

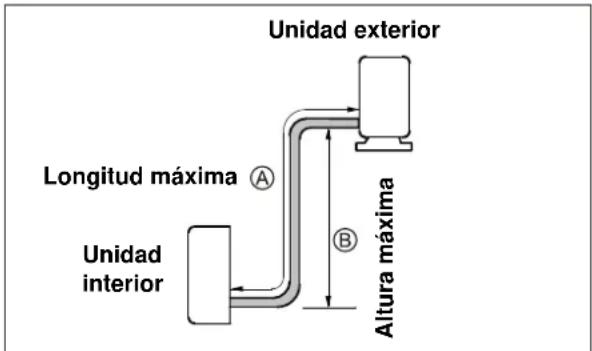

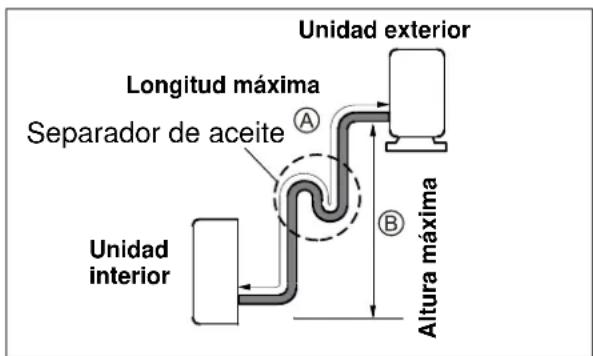

• Elevación de la longitud del tubo y cantidad de gas adicional p. 94
• Instalación de la unidad exterior p. 95
• Instalación Instalación de la placa de montaje p. 96
• 7DODGURGHORUL¿FLRGHOWXER p. 97

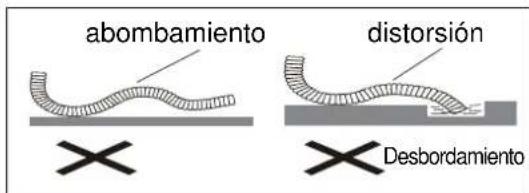

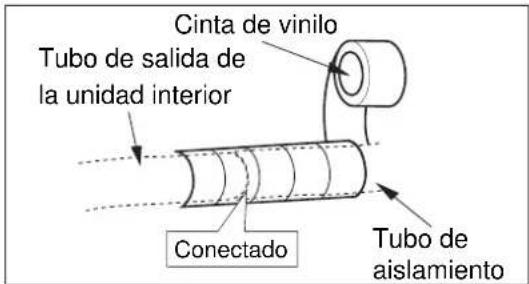

• Instalación del tubo de desagüe p. 97

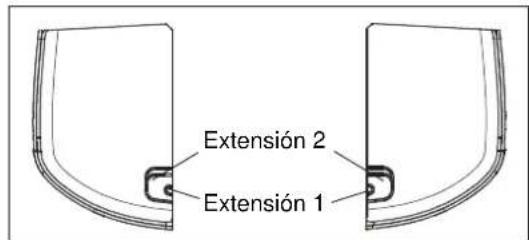

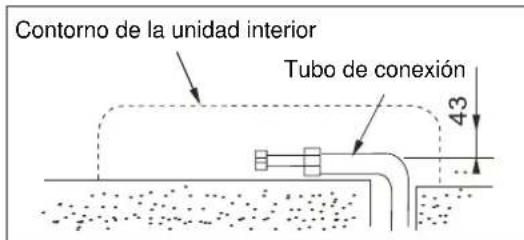

• Instalación de la unidad interior p. 98

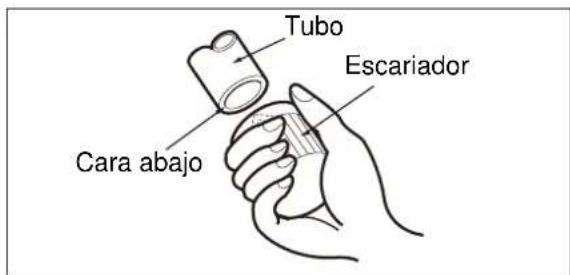

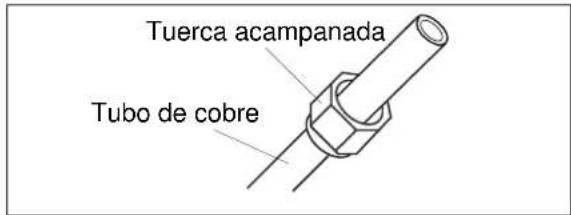

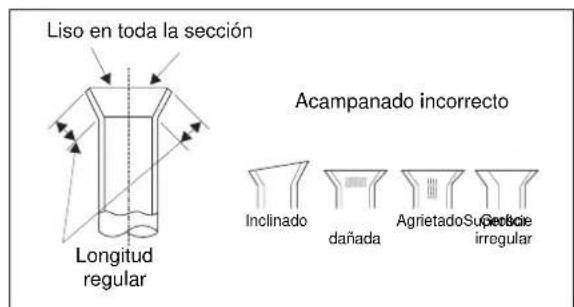

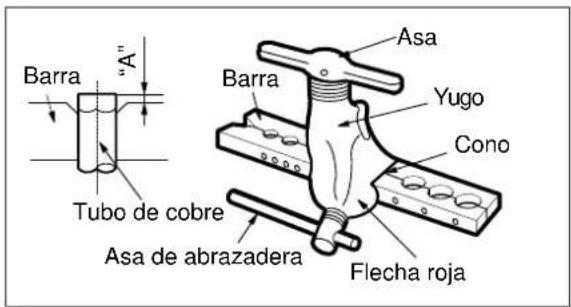

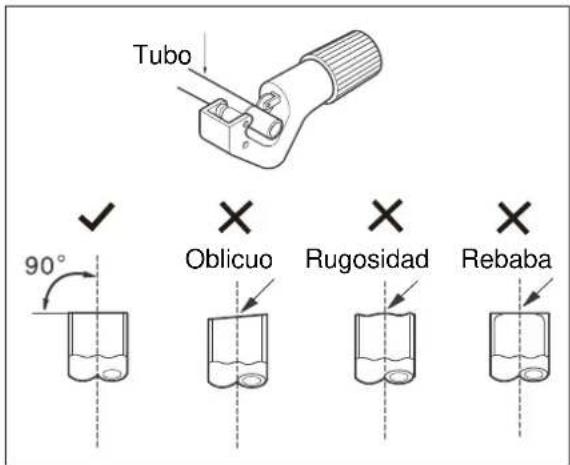

• Instalación del tubo de conexión p. 101

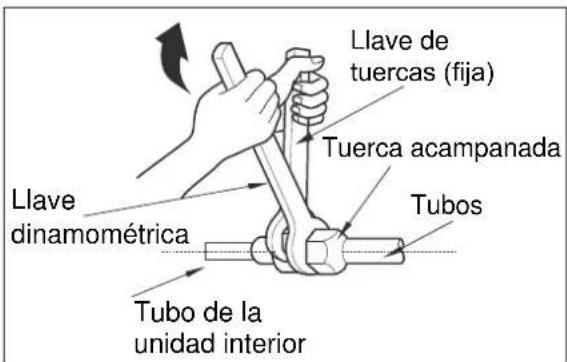

• Conexión del tubo - unidad interior p. 102

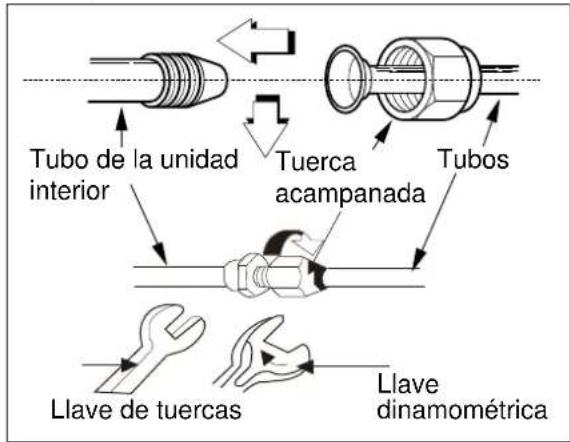

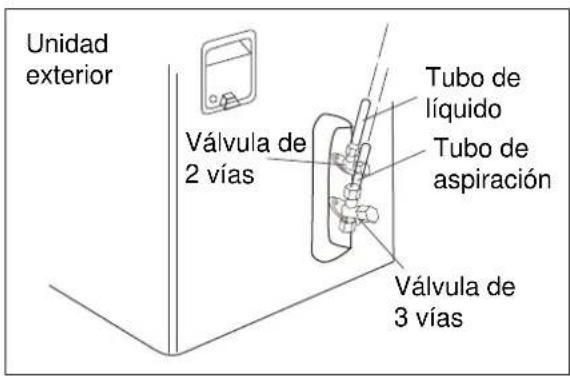

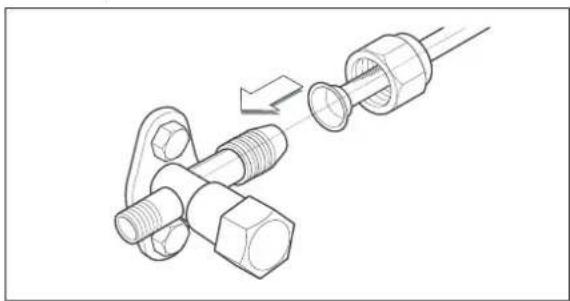

• Conexión del tubo - unidad exterior p. 103
• Formación del tubo p. 103
• Instalación eléctrica p. 104
• Comprobación del desagüe p. 106
• Prueba de fugas y purga de aire p. 107
• Prueba y funcionamiento Comprobación de fugas de gas p. 109
• Comprobación de seguridad eléctrica p. 109
• Prueba de funcionamiento p. 109
• Evacuación p. 110
• Comprobación después de la instalación No utilice la unidad con las láminas horizontales en posición cerrada. La unidad interior debe instalarse en una pared a una altura mínima de 2 metros del suelo. La unidad interior debe instalarse dejando un espacio mínimo de 15 cm desde el techo. Antes de acceder a los terminales, todos los circuitos de suministro deben estar desconectados. Enhorabuena Le damos la enhorabuena y las gracias por elegir un acondicionador de aire de tipo split de Electrolux. Estamos seguros de que le resultará un placer usar su nuevo acondicionador de aire. Antes de utilizarlo, le recomendamos que lea atentamente todo el manual del usuario, en el que se ofrece la descripción del acondicionador de aire y sus funciones. Para evitar riesgos que siempre están presentes al usar un aparato eléctrico, es importante que el acondicionador de aire se instale correctamente y que lea atentamente las instrucciones de seguridad para evitar peligros y usos indebidos. Se recomienda guardar este folleto de instrucciones para consultas posteriores y, si fuera el caso, proporcionárselo a los futuros propietarios. Una vez desembalado el acondicionador de aire, asegúrese de que no está dañado. En caso de duda, no lo use y póngase en contacto con el centro local de servicio técnico autorizado. Información sobre desechos para el usuario La mayoría de los materiales de embalaje son reciclables. Deséchelos en el lugar de reciclaje local o colóquelos en los contenedores adecuados. Si desea desechar este acondicionador de aire, póngase en contacto con las autoridades locales para consultar la forma correcta de hacerlo. Condiciones de uso Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como: p. 110

&RFLQDVGHOSHUVRQDOHQWLHQGDVR¿FLQDV\RWURV

entornos de trabajo. Granjas. Por clientes en hoteles, moteles y otros entornos de tipo residencial. Entornos tipo hostales o pensiones. advertencia consejo ecológico90 Aviso para la instalación 1 La instalación de la unidad debe realizarla un WpFQLFRGHUHIULJHUDFLyQFXDOL¿FDGR\ORVWUDEDMRV eléctricos debe realizarlos un electricista FXDOL¿FDGRGHDFXHUGRFRQODQRUPDWLYDORFDO o gubernamental y de conformidad con este manual. 2 Antes de la instalación, póngase en contacto FRQXQLQVWDODGRUFXDOL¿FDGRGHDLUH acondicionado. De lo contrario, es posible que no se solucione la avería debido a una instalación defectuosa. 3 Si el cable de alimentación está dañado, la sustitución debe realizarla únicamente personal autorizado. 4 Coloque el aparato de forma que se tenga acceso al enchufe. 5 La temperatura del circuito de refrigerante será elevada; mantenga el cable de interconexión alejado del tubo de cobre. 6 Este aparato no debe ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos VX¿FLHQWHVSDUDPDQHMDUORDPHQRVTXH cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad. Es necesario vigilar a los niños pequeños para que no jueguen con el acondicionador de aire. 7 Si la unidad va a trasladarse a otra posición o va a ser desechada, las tareas correspondientes solo podrá ejecutarlas una persona GHELGDPHQWHFXDOL¿FDGD 8 Tenga cuidado de no pillarse los dedos en las aspas del ventilador cuando ajuste las láminas verticales. 9 Este acondicionador de aire usa refrigerante R410A (confírmelo antes de su instalación). Precauciones de seguridad Lea atentamente este manual de instalación y el manual del usuario antes de instalarlo y guárdelo con cuidado a mano para futuras consultas. En su interior encontrará muchas sugerencias válidas sobre cómo utilizar y mantener debidamente su acondicionador de aire. Los trabajos eléctricos deben realizarse por

HOHFWULFLVWDVFXDOL¿FDGRV$VHJ~UHVHGHXWLOL]DU

la calibración correcta del enchufe y el circuito principal para el modelo que se va a instalar. La instalación incorrecta debido a un incumplimiento de las instrucciones puede provocar daños y lesiones; la gravedad se

FODVL¿FDVHJ~QODVLQGLFDFLRQHVVLJXLHQWHV

(OVLJQL¿FDGRGHORVVtPERORVXWLOL]DGRVHQHVWH manual se indican a continuación: Indica información relativa a su seguridad personal y la forma de evitar daños en el aparato. Este símbolo indica información relativa a su seguridad personal. Este símbolo indica consejos e información sobre la utilización del aparato. Este símbolo indica consejos e información sobre la utilización ecológica y económica del aparato. Este símbolo indica que nunca se debe hacer eso. Proceda siempre de esta forma. precaución precaución advertencia consejo ecológico consejos e información91 Antes de la instalación Herramientas necesarias para la instalación Elementos necesarios para la instalación 1 Indicador de nivel 2 Destornillador 3 Taladro eléctrico 4 Broca de corona ( 55 mm / 70 mm) 5 Equipo para acampanar 6 /ODYHVGLQDPRPpWULFDVHVSHFL¿FDGDV 7 Llave inglesa 8 Un vaso de agua 9 Llave hexagonal (4 mm) 10 Detector de fugas de gas 11 Bomba de vacío 12 Medidor de colector 13 Manual de instrucciones 14 Termómetro 15 Multímetro 16 Cortador de tubos 17 Cinta métrica Nota: el resto de piezas necesarias para la instalación, además de las mencionadas anteriormente, debe proporcionarlas el cliente/instalador. Número Nombre de los accesorios Cantidad Placa de montaje de la unidad interior 1 Sujeción de clip No se suministra Tornillo autoperforante ST4 x 25 5 Mando a distancia 1 Soporte del mando a distancia 1 Tornillo del soporte del mando 2 Pila (AAA 1,5 V) 2 Material aislante No se suministra Conexiones de tubos (consulte la página 6) Según el país Tubo de aislamiento para la tubería de refrigerante No se suministra Abrazadera de pared No se suministra Tubo de desagüe No se suministra Cable de alimentación de conexión No se suministra Conector de desagüe (solo modelo con bomba de calor, página 7) 1 Tapón de desagüe (modelo de bomba de calor con capacidad de más de 4,500 W)

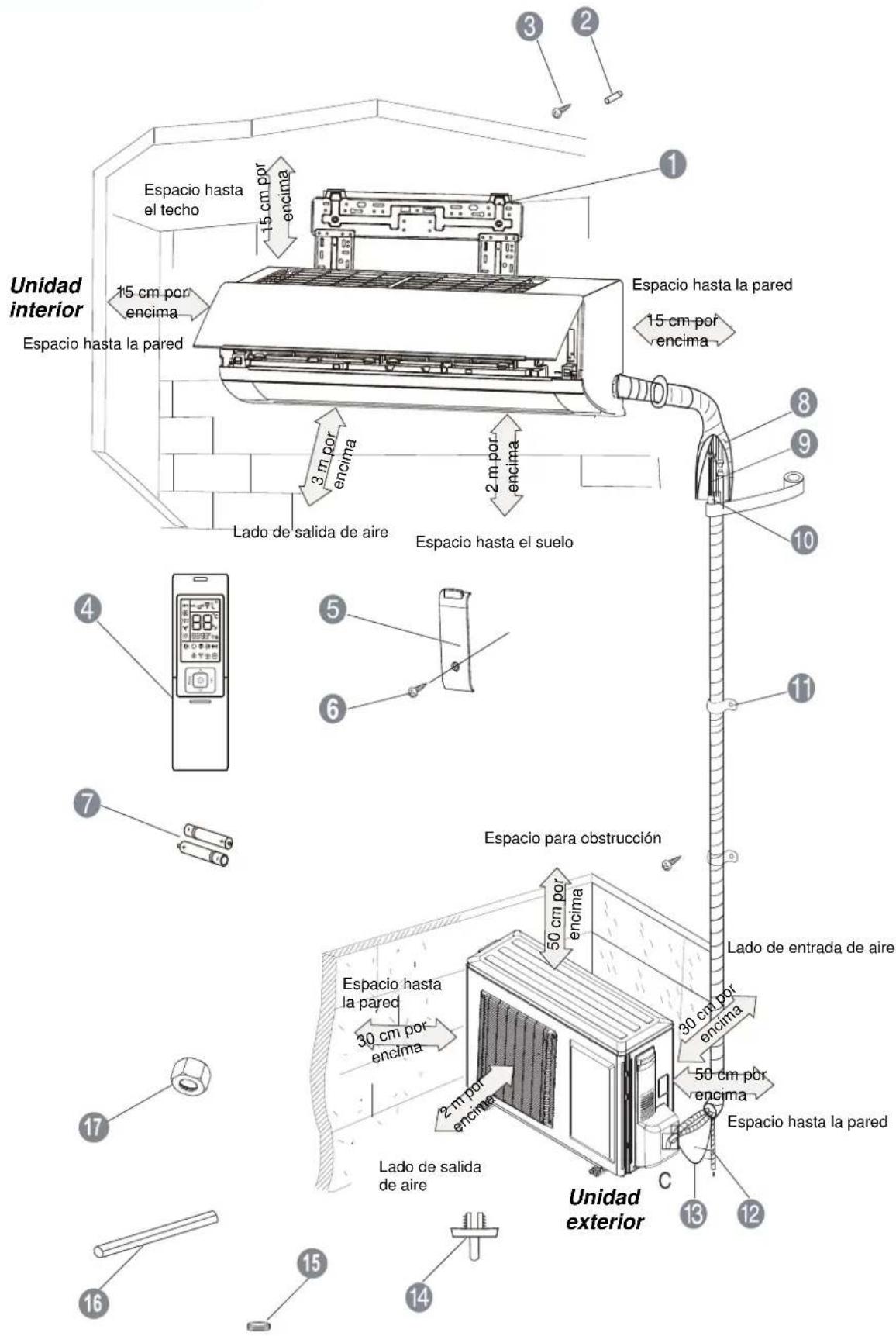

Tubo de aislamiento térmico para extensión del tubo de desagüe 1 Tuerca acampanada (para tubo de aspiración) 192 2 m por encima 15 cm por encima 15 cm por encima Descripción del producto Espacio hasta la pared Espacio para obstrucción 30 cm por encima 2 m por encima Lado de salida de aireLado de entrada de aire 30 cm por encima 50 cm por encima Espacio hasta la pared Espacio hasta el techo 15 cm por encima Espacio hasta la pared3 m por encimaLado de salida de aire Unidad interior Espacio hasta la paredEspacio hasta el suelo Unidad exterior 50 cm por encima93 Instrucciones del lugar de instalación 7 Seleccione un lugar situado a aproximadamente 1 m como mínimo de un aparato de TV o cualquier otro aparato eléctrico. 8 6HOHFFLRQHXQOXJDUGRQGHHO¿OWURVHSXHGD extraer fácilmente. 9 No utilice la unidad en la lavandería, la piscina, etc. 10 Para minimizar las vibraciones y el ruido es necesario un tramo de tubo de 3 m como mínimo. 11 Utilice un detector de metales para localizar los puntales y evitar daños innecesarios a la pared. 12 Las variaciones de longitud de los tubos pueden requerir un ajuste de la carga de gas refrigerante. 13 No realice la instalación cerca de una puerta. Unidad exterior 1 Seleccione un lugar donde el ruido y el aire de salida emitidos por la unidad no molesten a los vecinos.

2 6HOHFFLRQHXQOXJDUGRQGHKD\DVX¿FLHQWH

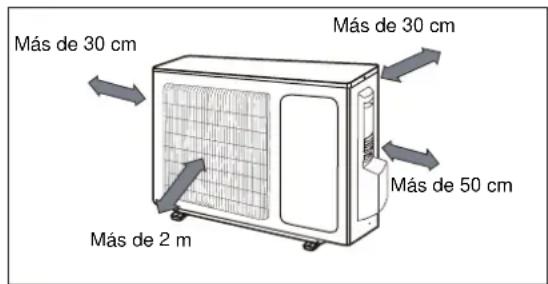

ventilación. 3 Seleccione un lugar donde no haya obstrucciones que bloqueen la entrada ni la salida. 4 El lugar debe ser capaz de soportar todo el peso y las vibraciones de la unidad. 5 Seleccione un lugar seco, pero no exponga la unidad a luz solar directa ni a vientos fuertes. 6 Asegúrese de que la unidad exterior se instala de acuerdo con las dimensiones de instalación y permite realizar las tareas de mantenimiento y las reparaciones. 7 Seleccione un lugar que esté fuera del alcance de los niños y alejado de animales y plantas. 8 Seleccione un lugar que esté fuera del alcance de los niños y alejado de animales y plantas. 9 Seleccione un lugar donde la unidad mantenga la posición horizontal y alineada. 10 Seleccione un lugar que respete las distancias mínimas alrededor de la unidad exterior como se indica a continuación: Un lugar de instalación adecuado es esencial

SDUDHOIXQFLRQDPLHQWRFRUUHFWR\H¿FD]GHOD

unidad. Evite lugares donde: se emitan fuertes fuentes de calor, vapores, JDVHVLQÀDPDEOHVROtTXLGRVYROiWLOHV se generen ondas electromagnéticas de alta frecuencia por equipos de radio, soldadores o equipos médicos. exista aire salino (por ejemplo, cerca de la costa). el aire esté contaminado con aceites y vapores industriales. el aire contenga gas de azufre, como por ejemplo, en manantiales. exista corrosión o aire de baja calidad. Unidad interior 1 La entrada y salida de aire deben estar alejadas de obstrucciones. Asegúrese de que el aire puede circular por toda la habitación. 2 Seleccione un lugar en el que el agua de condensación se pueda drenar fácilmente y donde se pueda conectar fácilmente a la unidad exterior. 3 Seleccione un lugar que esté fuera del alcance de los niños. 4 Seleccione un lugar en el que la pared sea lo VX¿FLHQWHPHQWHVyOLGDFRPRSDUDUHVLVWLUWRGRHO peso y las vibraciones de la unidad.

5 $VHJ~UHVHGHGHMDUHVSDFLRVX¿FLHQWHSDUD

realizar las tareas rutinarias de mantenimiento. Para un mejor rendimiento, la unidad interior debe instalarse en un muro a una altura mínima de 2 metros y máxima de 2,5 metros del suelo. 6 Asegúrese de que la unidad interior se instala de acuerdo con las dimensiones de instalación siguientes: Más de 15 cm (techo) Más de 15 cm Más de 2 m (suelo) Menos de 2,5 m (suelo) Más de 15 cm Más de 30 cm Más de 30 cm Más de 2 m Más de 50 cm94 Elevación de la longitud del tubo y cantidad de gas adicional La unidad exterior se carga con el refrigerante para la longitud estándar de tubería. Si la tubería de conexión mide más que la longitud estándar, debe agregarse refrigerante adicional a la unidad según la tabla anterior a través del puerto de servicio de la válvula de 3 vías de la unidad exterior. Mantenga la distancia más corta (de 3 a 5 metros) y la menor desalineación posible entre las unidades interior y exterior. La altura y longitud máximas se basan HQOD¿DELOLGDG6XSHUDUHOPi[LPRSXHGH causar averías o problemas de rendimiento. Cuando la diferencia de nivel entre las unidades interior y exterior es superior a la altura máxima, o cuando la unidad exterior se instala sobre la unidad interior, debe instalarse un separador de aceite cada 5-7 metros. Unidad exterior Unidad exterior Longitud máxima Longitud máxima Unidad interior Altura máxima Unidad interior Separador de aceite Instalación en el tejado 1 Si instala la unidad exterior en un tejado, asegúrese de colocarla a nivel. 2 Asegúrese de que la estructura del tejado y el sistema de anclaje son adecuados para la ubicación de la unidad. 3 Si la unidad exterior se instala en estructuras de tejados o muros exteriores, puede generar ruido y vibraciones excesivos, y también considerarse una instalación que no puede recibir servicio. Longitud de tubos inferior a 5 m Longitud de tubos de 5 m o más Número de modelo Diámetro del tubo de aspiración Diámetro del tubo de descarga Longitud estándar (m) Longitud máxima (m) Altura máxima (m) Refrigerante adicional (g/m) EXI09HL1W-A1 Ø 6,35 mm (1/4") Ø 9,52 mm (3/8") 5 15 10 15 EXI12HL1W-A1 Ø 6,35 mm (1/4") Ø 9,52 mm (3/8") 5 20 10 15 EXI09HL1W-A2 Ø 6,35 mm (1/4") Ø 12,7 mm (1/2") 7,5 15 10 20 EXI12HL1W-A2 Ø 6,35 mm (1/4") Ø 12,7 mm (1/2") 7,5 20 10 20 EXI18HL1W-A2 Ø 6,35 mm (1/4") Ø 15,88 mm (5/8") 7,5 25 10 50 precaución Altura máxima95 Instalación de la unidad exterior 2UL¿FLRGH desagüe Conector de desagüe Bastidor Tubo de diá. interno 16 mm (no suministrado) Entrada de aire Entrada de aire Salida de aire Si se necesita una instalación suspendida, la abrazadera de LQVWDODFLyQGHEHSHUPLWLUOD¿MDFLyQGH acuerdo con las dimensiones de la ¿JXUDDQWHULRU La pared en la que se instale la unidad debe ser de ladrillo macizo o cemento, o estar provista de otros

UHIXHU]RVSDUD¿MDUODDEUD]DGHUD/D

¿MDFLyQGHODDEUD]DGHUDDODSDUHG\DO DFRQGLFLRQDGRUGHDLUHGHEHVHU¿UPH y estar estable y nivelada.

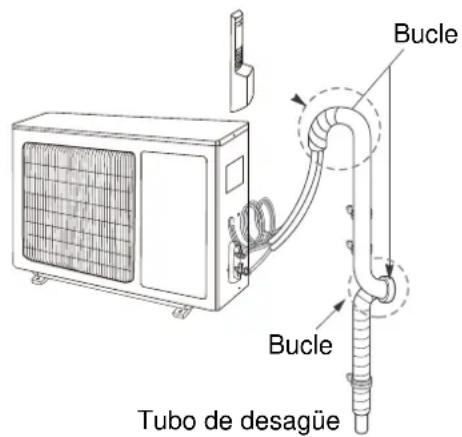

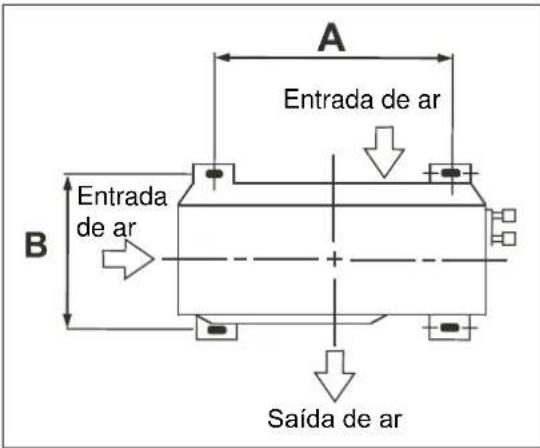

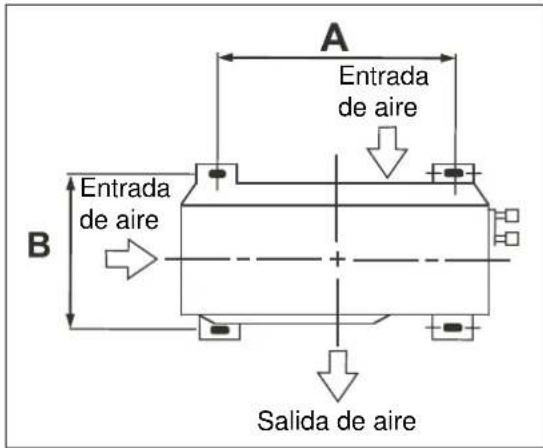

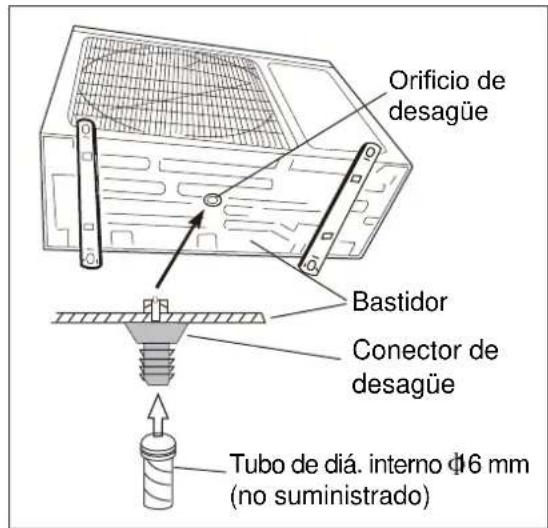

y tuercasde 10 mm (no incluidos). Coloque la unidad exterior sobre una VXSHU¿FLHKRUL]RQWDOGHFHPHQWRRUtJLGD (nunca directamente sobre cristal ni tierra). Paso 2: desagüe de condensado exterior (solo para modelo con bomba de calor) Durante el modo de calefacción, el agua de descongelación y condensación se debe drenar IXHUDGHIRUPD¿DEOHSRUHOWXERGHGHVDJH Instale el conector de desagüe exterior en el RUL¿FLRGHGUHQDMHGHDJXDGHOEDVWLGRUGHOD unidad exterior y acople el tubo de desagüe al conector de forma que se pueda drenar el agua sucia de la unidad exterior. (ORUL¿FLRGHODJXDGHGUHQDMHGHEHHVWDU tapado. El instalador determinará si se GHEHQWDSDURWURVRUL¿FLRVHQIXQFLyQGHODV condiciones del momento. En el caso de un tubo de desagüe, la unidad se debe instalar en una base de más de 3 cm de altura. 3DVR¿MDFLyQGHODXQLGDGH[WHULRU precaución Dimensiones de la unidad exterior en mm (An x Al x F) Dimensiones “A” (mm) Dimensiones “B” (mm) 776 x 320 x 540 510 286 848 x 320 x 592 540 286 899 x 378 x 596 550 343 955 x 396 x 700 560 36896 Instalación Paso 1: instalación de la placa de montaje 1 Fije la placa de montaje horizontalmente a la pared con cinco o más tornillos autorroscantes (de tipo ST4x25, punto 3 de la página 3).2 $VHJ~UHVHGHTXHODSODFDGHPRQWDMHVHKD¿MDGRORVX¿FLHQWHPHQWH¿UPHFRPRSDUDVRSRUWDUXQRV60 kg. Mientras tanto, el peso se debe repartir uniformemente con cada tornillo. 3 Si la pared es de ladrillo, cemento o un material VLPLODUWDODGUHFLQFRRVHLVRUL¿FLRVGHPPde diámetro en la pared. Inserte la sujeción de clip (punto 2 de la página 3) para los tornillos de montaje adecuados.4 La salida de la bandeja de agua de la unidad interior es de tipo desagüe de dos vías. Durante la instalación, la unidad interior se debe inclinar ligeramente hacia la salida de la bandeja para drenar suavemente el agua del condensador. &RORTXHODSODFDGHPRQWDMH\WDODGUHORVRUL¿FLRVHQla pared según la estructura de la misma y los puntos de montaje correspondientes de la placa. (Las dimensiones están en milímetros salvo que se indique lo contrario.)Marca en el centro Inclinación mm por encima Espacio hasta la pared 150 mm por encima Pared Pared Izquierda Derecha Tipo de placa de montaje A Tipo de placa de montaje B Número de modelo Dimensiones de la unidad interior en mm (An x Al x F) Tipo de placa de montaje

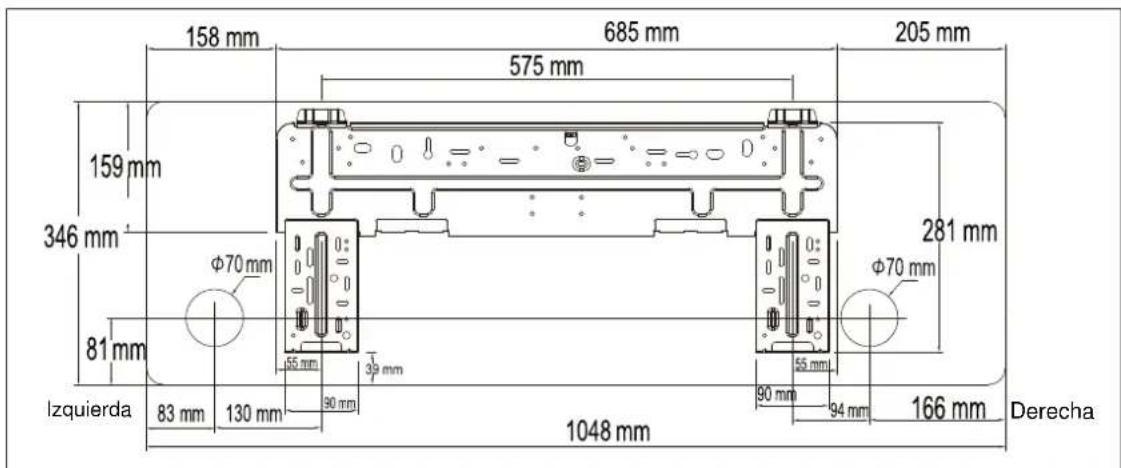

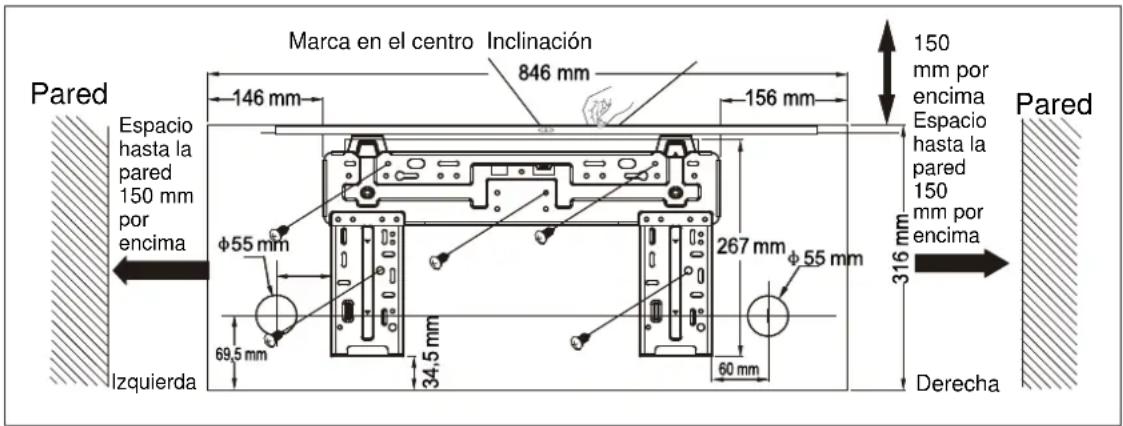

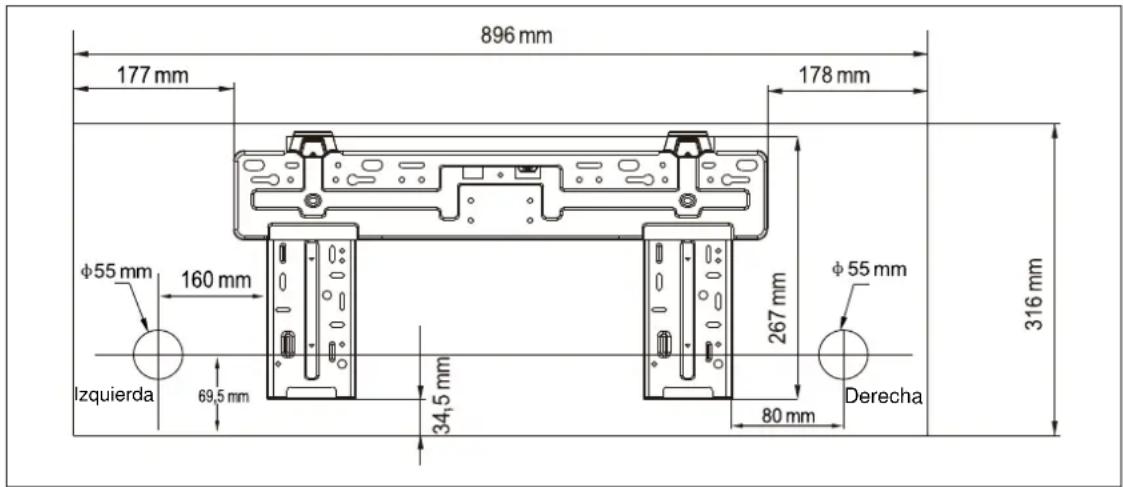

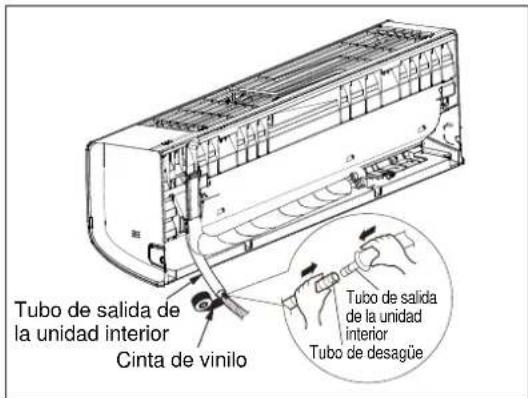

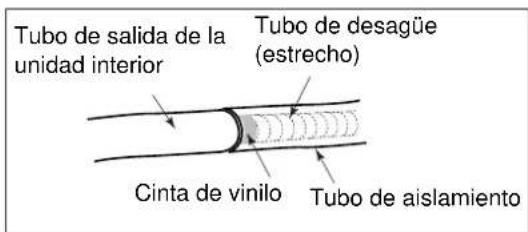

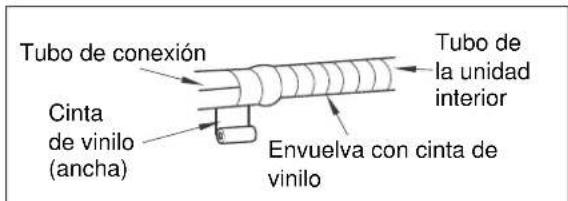

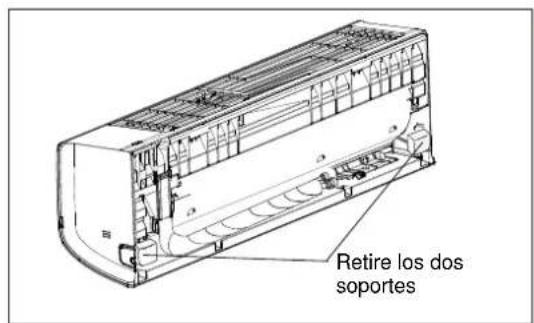

Espacio hasta la pared mm por encima Izquierda Derecha97 Tubo de salida de la unidad interior Cinta de vinilo Tubo de salida de la unidad interior Tubo de desagüe Tubo de salida de la unidad interior Tubo de desagüe (estrecho) Cinta de vinilo Tubo de aislamiento Tipo de placa de montaje C 3DVRWDODGURGHORUL¿FLRGHOWXER 1 'HWHUPLQHODVSRVLFLRQHVGHORVRUL¿FLRVGHDFXHUGRFRQHOGLDJUDPD7DODGUHXQRUL¿FLRɎRɎPPHQODSDUHGFRQXQDOLJHUDinclinación al lado exterior. 2UL¿FLRGHO tubo Modelo ɎPP Capacidad de enfriamiento < 4,500 W ɎPP Capacidad de enfriamiento > 4,500 W Paso 3: instalación del tubo de desagüe Retire los dos soportes 2 La inclinación debe ser de 5 - 10 mm para poder garantizar un correcto drenaje del agua de condensación generada por la unidad interior. 3 ,QWURGX]FDHOWXERGHSDUHGHQHORUL¿FLRSDUDHYLWDUTXHVHGDxHHOFDEOHDGRDOSDVDUSRUHORUL¿FLR4 Utilice siempre un conducto mural cuando taladre rejillas metálicas, placas metálicas o similares. 5 Para los modelos de capacidad de enfriamiento de más de 4,500 W, retire y deseche los dos soportes traseros laterales de poliestireno de la unidad interior antes de la instalación. 1 Conecte el tubo de desagüe al tubo de salida de la unidad interior. Una la junta con cinta de vinilo. 2 Coloque el tubo de desagüe en el tubo de aislamiento. Unidad interior Tubo de pared Masilla de junta Unidad exterior Ø 55 o Ø 70 5-10 mm Pared Izquierda Derecha98 Conectado Cinta de vinilo Extensión 2 Extensión 1 abombamiento Desbordamiento distorsión No coloque el extremo del tubo en el agua 1REORTXHHHOÀXMR de agua con tramos ascendentes. Paso 4: instalación de la unidad interior El tubo se puede sacar de la derecha, parte posterior derecha, izquierda o parte posterior izquierda. 3 Envuelva el tubo de aislamiento con cinta de vinilo para evitar que se desplace el tubo. Incline ligeramente el tubo de desagüe hacia abajo para que el agua de condensación se drene suavemente. Tubo de aislamiento Tubo de salida de la unidad interior Corte la extensión 1 cuando tienda únicamente el cableado. Corte las extensiones 1 y 2 cuando tienda tanto el cableado como la tubería. Contorno de la unidad interior Tubo de conexión 1 Cuando tienda el cableado y la tubería desde el lado derecho o izquierdo de la unidad interior, corte las extensiones del bastidor según sea QHFHVDULRFRQVXOWHOD¿JXUDVLJXLHQWH 2 El tubo de desagüe se puede conectar en dos posiciones diferentes. Use la más adecuada y, si fuera necesario, cambie la posición del tapón de desagüe y el tubo. 1 El tubo de aislamiento se debe conectar de forma segura con el manguito fuera del tubo de salida. 2 El tubo de desagüe se debe inclinar ligeramente hacia abajo, sin distorsiones, abombamientos ni ÀXFWXDFLRQHV 3 No sumerja la salida en agua. El tubo de desagüe está conectado al lado posterior izquierdo de la unidad interior que viene de fábrica. Tubo de desagüe(conectado al lado posterior izquierdo)Tubo de refrigerante 2UL¿FLRGHdesagüeTapón de desagüe precaución99 Tapón de desagüe Siga las instrucciones siguientes para cambiar la posición del tapón y el tubo de desagüe en el caso del lado izquierdo al derecho. (a) Tire del tapón ubicado en la parte posterior derecha de la unidad interior. Tapón de desagüe (b) Tire del tubo ubicado en la parte posterior izquierda de la unidad interior. Tubo de desagüe F&RORTXHHOWDSyQGHGHVDJHHQHORUL¿FLRXELFDGR en la parte trasera izquierda de la unidad interior.

G,QWURGX]FDHOWXERHQHORUL¿FLRGHGHVDJHHQ

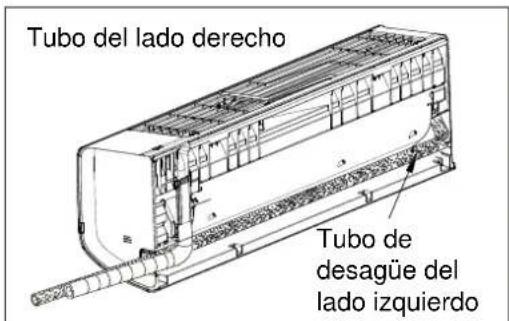

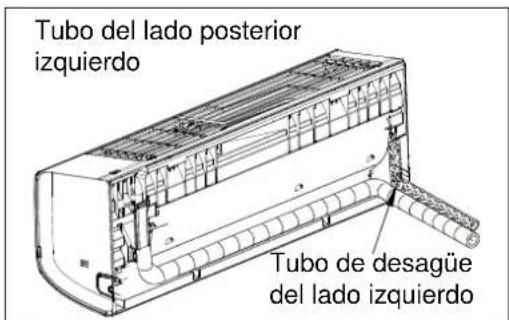

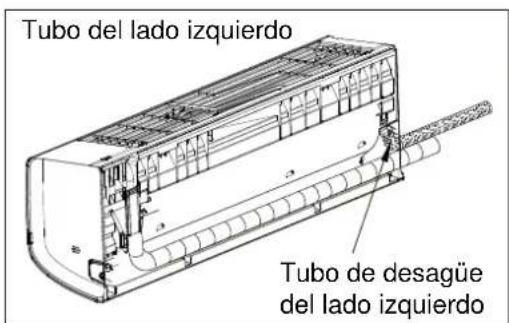

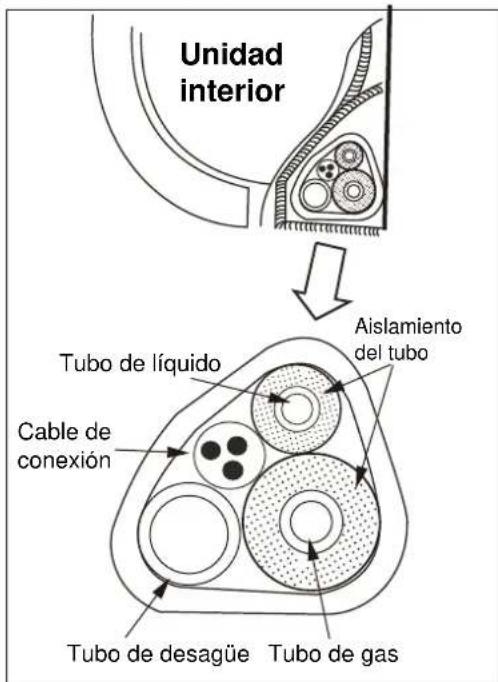

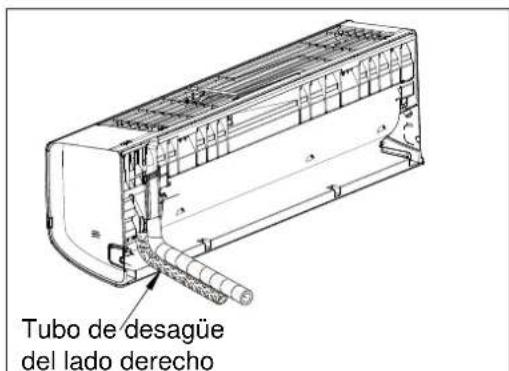

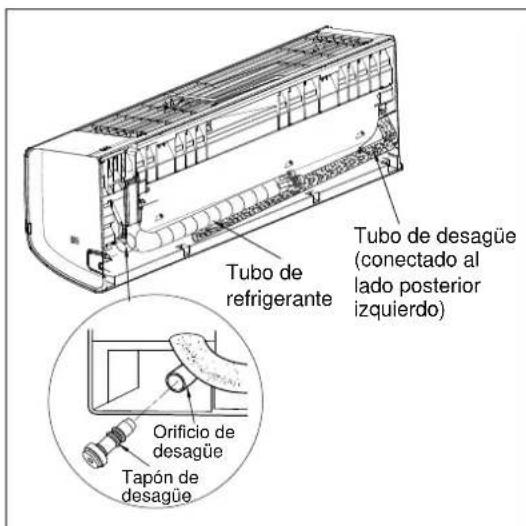

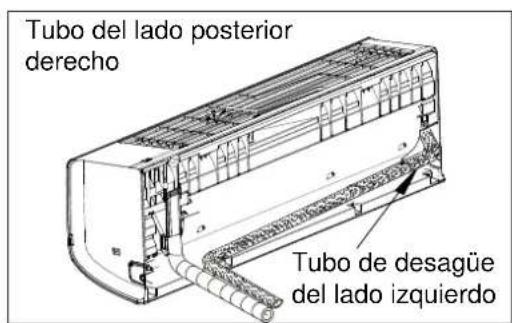

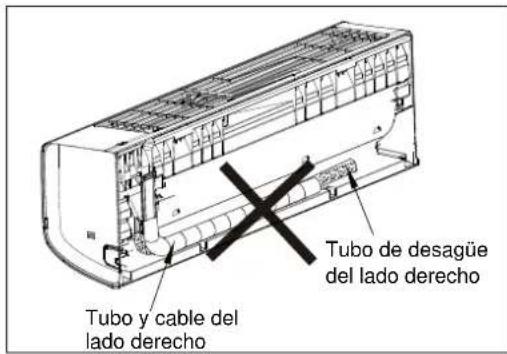

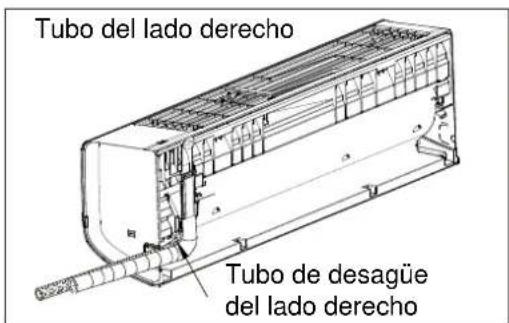

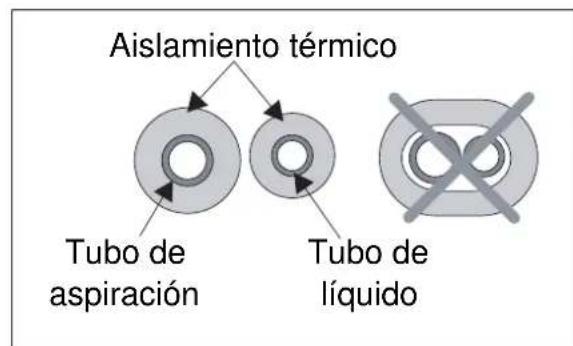

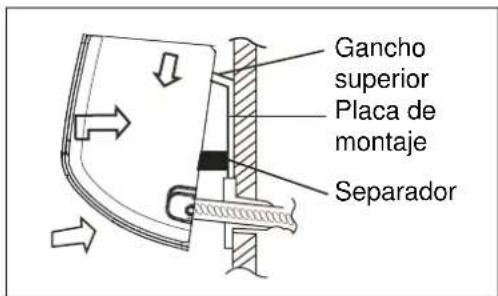

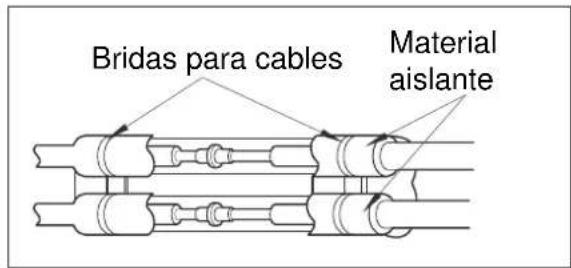

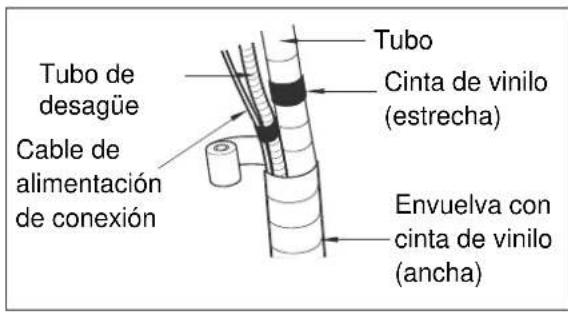

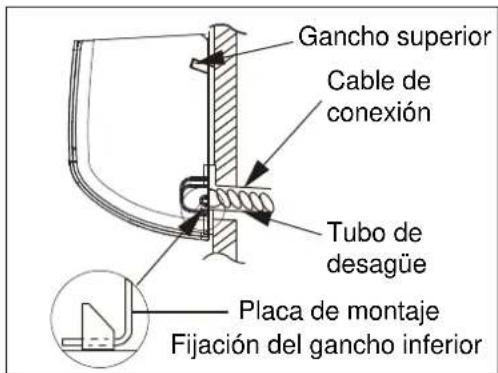

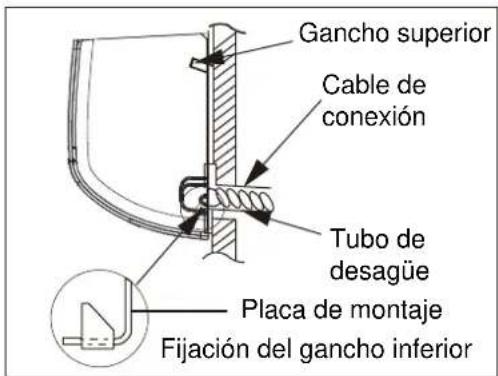

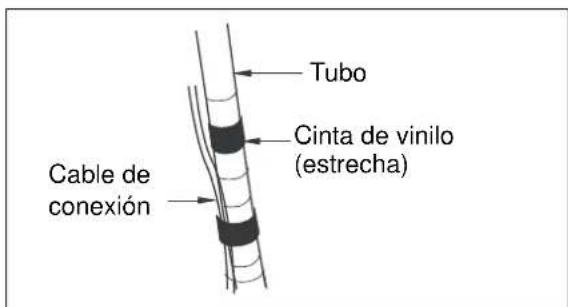

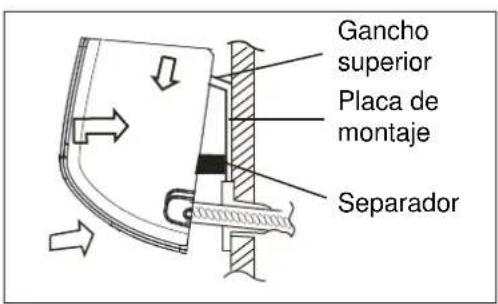

la parte posterior derecha de la unidad interior. Tubo de desagüe 3 Disposición de los tubos Coloque el tubo en la dirección y posición más cómodas. Tubo del lado posterior derecho Tubo de desagüe del lado izquierdo Tubo del lado derecho Tubo del lado derecho Tubo del lado posterior derecho Tubo de desagüe del lado izquierdo Tubo de desagüe del lado derecho Tubo de desagüe del lado derecho Tubo de desagüe del lado izquierdo Tubo de desagüe del lado izquierdo Tubo del lado izquierdo Tubo del lado posterior izquierdo100 Gire ligeramente el cable para facilitar después la conexión. Tenga cuidado de que el tubo de desagüe no quede suelto. Aísle térmicamente el tubo de conexión. Asegúrese de que el tubo de desagüe queda en la parte inferior del conjunto. Si lo coloca en la parte superior, el líquido de desagüe puede caer dentro de la unidad. Nunca conecte ni interconecte el cable de alimentación con ningún otro cable. No deje que los tubos sobresalgan y queden expuestos en la parte posterior de la unidad interior. Si parte del tubo de desagüe está colocado en el interior de la habitación, envuélvalo con material aislante para evitar que gotee el agua de condensación. Conecte primero la unidad interior y después la exterior. No conecte el cable a la unidad interior. Deberá hacerse posteriormente. Fijación del gancho inferior No coloque el tubo de refrigerante ni el de desagüe del lado derecho al izquierdo para evitar que quede un gran hueco entre la unidad interior y la pared. Tubo de desagüe del lado derecho Tubo y cable del lado derecho 4 Saque el tubo de la carcasa, envuelva el tubo, los cables de alimentación y el tubo de desagüe con la cinta y páselos después por la manguera. No coloque ningún objeto en la bandeja de desagüe situada en la parte posterior de la unidad interior, ya que aquí se recoge el agua de condensación para extraerse fuera de la habitación por el tubo. 5 Cuelgue las ranuras de montaje de la unidad interior en los ganchos superiores de la placa de montaje y DVHJ~UHVHGHTXHHVWiORVX¿FLHQWHPHQWH¿UPH Para facilitar la instalación de los tubos, coloque un separador entre la unidad interior y la pared. Quite el separador cuando termine. Unidad interior Aislamiento del tubo Gancho superior Tubo de líquido Tubo de gas Cable de conexión 6 Presione los lados derecho e izquierdo inferiores de la unidad contra la placa de montaje hasta que los ganchos entren en las ranuras. Asegúrese de que la unidad está bien sujeta. Tubo de desagüe Tubo de desagüe Placa de montaje 7 El lugar de instalación debe estar como mínimo a 2 metros sobre el suelo. precaución Gancho superior Cable de conexión Separador Placa de montaje101 Conexión del tubo de refrigerante Paso 5: instalación del tubo de conexión Tubo de cobre Tuerca acampanada 1 Trabajo de acampanado La causa principal de las fugas de refrigerante son defectos de acampanado. Realice un acampanado correcto siguiendo este procedimiento: A: Corte los tubos y el cable. Utilice el accesorio de kit de tubos (si es preciso) o tubos adquiridos localmente. Mida la distancia entre la unidad interior y la exterior. Corte los tubos algo más largos que la distancia medida. Corte el cable 1,5 m más largo que la longitud del tubo. No es posible colocarlos después de acampanarlos. D: trabajo de acampanado. Realice el acampanado con la herramienta de acampanado tal y como se indica a continuación. Asa Barra Barra “A” Yugo Cono Tubo Tubo de cobre Asa de abrazadera Flecha roja 6XMHWH¿UPHPHQWHHOWXERGHFREUHHQXQRGH los moldes según el tamaño indicado en la tabla siguiente. Oblicuo Rugosidad Rebaba B: eliminación de rebabas Elimine completamente las rebabas del corte del tubo. Coloque el extremo del tubo de cobre hacia abajo cuando elimine las rebabas para evitar que puedan caer dentro del tubo. E: comprobación Compare el trabajo de acampanado con el diagrama adyacente. Si el tubo tiene algún defecto, corte la sección extendida y vuelva a realizar el trabajo. Tubo Liso en toda la sección Cara abajo Escariador Acampanado incorrecto Inclinado Agrietado6XSHU¿FLH dañada Grosor irregular Longitud regular C: colocación de la tuerca acampanada Quite las tuercas acampanadas de la unidad interior y exterior y colóquelas en tubos con las rebabas totalmente eliminadas. Realice un revestimiento independiente para cada tubo con el aislamiento tubular adecuado. precaución Diámetro ext. (mm) A (mm) Máx. Mín. Ɏ 1,3 0,7 Ɏ 1,6 1,0 Ɏ 1,8 1,0 Ɏ 2,4 2,2102 Tubo de la unidad interior Paso 6: Conexión del tubo - unidad interior B: envuelva el material aislante alrededor de la parte conectada: Cubra el tubo de conexión de la unidad interior y el de conexión con el material aislante térmico. Únalos entre sí con cinta de vinilo para que no haya huecos. A: conexión de los tubos de la unidad interior al tubo de conexión: Alinee los centros de los tubos y apriete SULPHURDPDQRVX¿FLHQWHPHQWHODWXHUFD acampanada. Bridas para cables Tubos Tubos Tuerca acampanada Tuerca acampanada Tubo de la unidad interior Llave dinamométrica Tubo de la unidad interior Llave de WXHUFDV¿MD Llave dinamométrica Llave de tuercas Aislamiento térmico Material aislante Tubo de aspiración Tubo de líquido A continuación, apriete la tuerca acampanada con la llave dinamométrica y la llave de tuercas teniendo en cuenta lo siguiente: Tubo de conexiónCinta de vinilo (ancha) Envuelva con cinta de viniloCinta de vinilo (estrecha) Tubo Cable de conexión Un par excesivo puede romper la tuerca según las condiciones de instalación. Asegúrese de aislar por separado el tubo de aspiración del tubo de líquido. Envuelva los tubos aislados con cinta de vinilo en la parte posterior de la carcasa del tubo. Apriete el cable de alimentación a los tubos con cinta de vinilo. Envuelva la tubería, el tubo de desagüe y el cable de alimentación con la cinta de vinilo para que se ajusten a la parte posterior de la carcasa del tubo. Diámetro ext. (mm) Par (N.m) Par adicional (N.m) Ɏ 15,7 (1,6 kg.m) 19,6 (2 kg.m) Ɏ 29,4 (3 kg.m) 34,3 (3,5 kg.m) Ɏ 49,0 (5 kg.m) 53,9 (5,5 kg.m) Ɏ 73,6 (7,5 kg.m) 78,6 (8 kg.m) precaución103 Paso 7: conexión del tubo - unidad exterior Tubo Tubo de desagüe A: alinee los centros de los tubos y apriete VX¿FLHQWHPHQWHDPDQRODWXHUFD acampanada. Envuelva con cinta de vinilo (ancha) Cinta de vinilo (estrecha) Cable de alimentación de conexión C: colocación de la unidad interior: Quite el separador. Enganche la unidad interior en la parte superior de la placa de montaje (introduzca los ganchos de la placa en las aberturas de la parte posterior superior de la unidad interior). Asegúrese de que los ganchos encajan bien en la placa de montaje moviendo la unidad interior en todas las direcciones. B: a continuación, apriete la tuerca acampanada con la llave dinamométrica hasta que emita un chasquido. Presione los lados derecho e izquierdo inferiores de la unidad contra la placa de montaje hasta que los ganchos entren en las ranuras (con un chasquido). Unidad exterior Tubo de líquido Válvula de 2 vías Tubo de aspiración Válvula de 3 vías Asegúrese de cumplir los valores de par siguientes: Gancho superior Cable de conexión Tubo de desagüe Placa de montaje Paso 8: formación del tubo A: forme el tubo envolviendo la parte de conexión de la unidad interior con material aislante y asegúrela con cinta de vinilo estrecha y ancha. Si desea conectar un tubo de desagüe adicional, el extremo de la salida de desagüe debe enrutarse por encima del suelo. Sujete correctamente el tubo de desagüe. Fijación del gancho inferior Diámetro ext. (mm) Par (N.m) Par adicional (N.m) Ɏ 15,7 (1,6 kg.m) 19,6 (2,0 kg.m) Ɏ 29,4 (3 kg.m) 34,3 (3,5 kg.m) Ɏ 49,0 (5 kg.m) 53,9 (5,5 kg.m) Ɏ 73,6 (7,5 kg.m) 78,6 (8,0 kg.m) Gancho superior Separador Placa de montaje104 Precauciones de seguridad Paso 9: instalación eléctrica B. Si la unidad exterior está instalada por debajo de la unidad interior: Envuelva los tubos, el tubo de desagüe y el cable de conexión de abajo a arriba. Fije los tubos envueltos a lo largo de la pared exterior utilizando bridas o similares. Normas de seguridad eléctricas antes de iniciar la instalación: 1 Debe proporcionarse un circuito de alimentación dedicado y un disyuntor para los productos que no se suministran con cable de servicio y enchufe de conformidad con la normativa local de seguridad eléctrica. 2 El disyuntor debe cumplir las funciones de disparo magnético y térmico para evitar cortocircuitos y sobrecargas. 3 El aparato se debe instalar de conformidad con la normativa nacional de cableado. 4 Se debe instalar un disyuntor de capacidad adecuada de conformidad con la siguiente tabla. Selle las pequeñas aberturas en torno a los tubos con un sellador de goma. Envoltorio Tubo Tubo de desagüe Cable de conexión Tubo de desagüe Hace falta un bucle para que el agua no llegue a los componentes eléctricos. C. Si la unidad exterior está instalada por encima de la unidad interior: Envuelva los tubos y el cable de conexión de abajo a arriba. Forme un bucle para evitar que entre agua en la habitación. Fije los tubos envueltos a lo largo de la pared exterior utilizando bridas o similares. 5 En caso de que surjan problemas con el suministro eléctrico, el acondicionador de aire no se debe instalar hasta que el cliente solucione el problema. 6 Asegúrese de que la alimentación se corresponde con el acondicionador de aire. 7 Asegúrese de que el cable con corriente, el neutro y el de tierra de la toma de alimentación están correctamente conectados. 8 Las conexiones inadecuadas o incorrectas pueden provocar descargas eléctricas, incendios o averías en algunas piezas eléctricas. 9 Antes de realizar cualquier trabajo eléctrico, desconecte la alimentación del sistema. Requisitos de la conexión a tierra 1 El acondicionador de aire es un aparato HOpFWULFRGHWLSR,8QHOHFWULFLVWDFXDOL¿FDGR debe conectar la unidad a tierra de forma segura y al dispositivo de tierra especial. Selle las pequeñas aberturas en torno a los tubos con un sellador de goma Bucle Bucle Tubo de desagüe Refrigeración Capacidad (BTU) Disyuntor Indicador de cable de alimentación Indicador de cable de conexión Tipo de fusible 5000 10 A >1 mm

Instalación de los cables eléctricos de la unidad interior 8QHOHFWULFLVWDFXDOL¿FDGRGHEHFRQHFWDUWRGRVORV cables entre las unidades interior y exterior. Si la longitud del cable de alimentación no es VX¿FLHQWHSyQJDVHHQFRQWDFWRFRQVX proveedor para que le suministre uno nuevo. No puede alargar usted mismo el cable de alimentación. Tras apretar los tornillos, tire del cable ligeramente para asegurarse de que está tenso. No conecte dos cables de alimentación juntos para alimentar el acondicionador de aire. No corte el conductor del cable de alimentación para extenderlo. 2 El cable amarillo-verde del acondicionador de aire es un cable de conexión a tierra que

QRVHSXHGHXWLOL]DUFRQRWURV¿QHV8QD

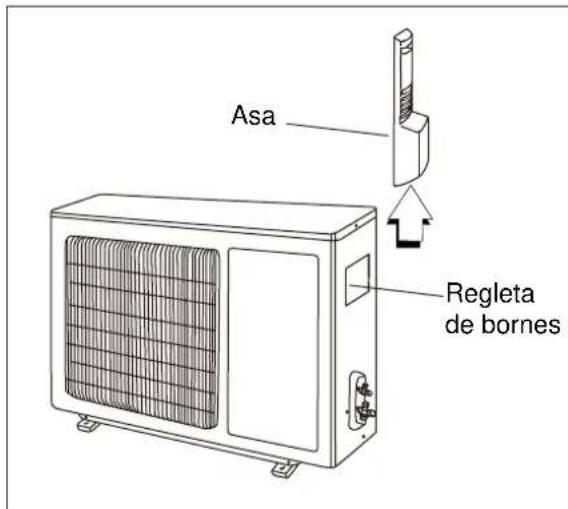

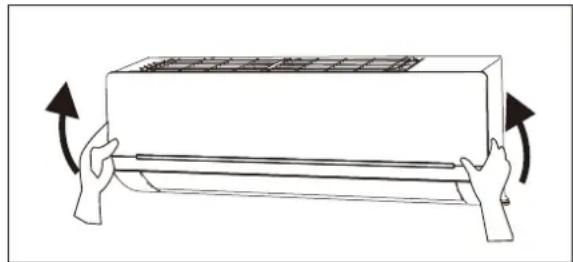

conexión a tierra incorrecta puede provocar descargas eléctricas. 3 La resistencia a tierra debe cumplir la normativa nacional de cableado. 4 El suministro eléctrico del usuario debe tener un WHUPLQDOGHFRQH[LyQDWLHUUD¿DEOH1RFRQHFWH el cable a tierra con los siguientes objetos: Tubo de agua Tubo de gas Tubo de desechos 1 Abra el panel frontal y retire la tapa de FDEOHDGRDÀRMDQGRHOWRUQLOOR 4 Envuelva los hilos que no estén conectados con cinta aislante para que no toquen ningún componente eléctrico ni metálico. 5 6XMHWHORVFDEOHV¿UPHPHQWHFRQOD abrazadera. 6 Vuelva a colocar la tapa del cableado y atorníllela. 7 Vuelva a colocar el panel frontal. 2 Tienda el cable de conexión de alimentación y el de control de señal (solo para el modelo con bomba de calor) de la parte posterior de la unidad interior y tire hacia el frontal a través GHORUL¿FLRGHFDEOHDGRSDUDODFRQH[LyQ 3 Conecte y atornille los cables a la regleta de bornes tal y como indican los colores. Instalación de los cables eléctricos de la unidad exterior Regleta de bornes 1 Quite el asa de la placa derecha de la unidad

H[WHULRUDÀRMDQGRHOWRUQLOOR

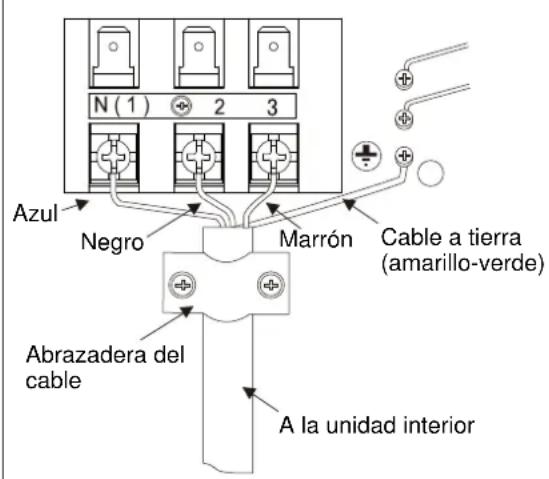

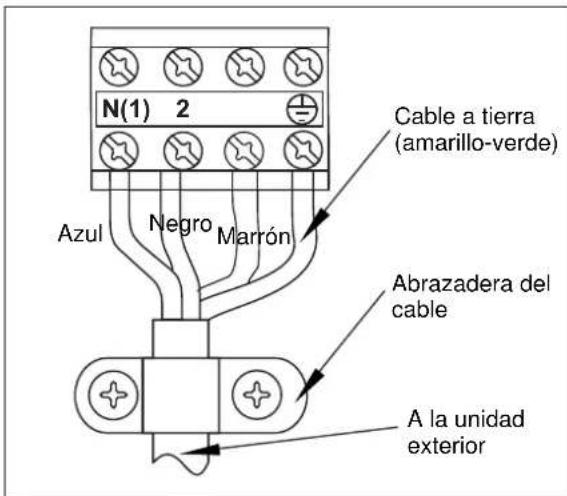

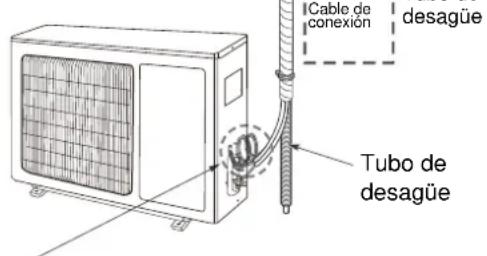

Azul Negro Marrón Cable a tierra (amarillo-verde) precaución Asa Tapa de cableado Abrazadera del cable A la unidad exterior106 2 Saque la abrazadera del cable. Conecte y atornille el cable de conexión de alimentación en la regleta de bornes tal y como indican los FRUUHVSRQGLHQWHVQ~PHURVGHLGHQWL¿FDFLyQ y los colores de las regletas de bornes de las unidades interior y exterior. 3 Para evitar que entre agua, realice un bucle (“U”) en los cables de conexión (consulte la página 16). 4 Envuelva los hilos que no estén conectados con cinta aislante para que no toquen ningún componente eléctrico ni metálico. 5 Fije los cables de conexión de alimentación con las abrazaderas. 6 Vuelva a colocar el asa. Azul Negro Marrón Cable a tierra (amarillo-verde) Abrazadera del cable A la unidad interior 7UDVFRQ¿UPDUODVFRQGLFLRQHVDQWHULRUHV prepare el cableado tal y como se indica a continuación: Los tornillos que sujetan los cables a la regleta GHERUQHVSXHGHQKDEHUVHDÀRMDGRSRUODV vibraciones durante el transporte. Asegúrese de que todos los tornillos están bien apretados. De lo contrario, pueden hacer que los cables se quemen. Asegúrese de que la capacidad del circuito es VX¿FLHQWH Asegúrese de que la tensión inicial se mantiene a más del 90 % de la tensión nominal indicada en la placa de características. &RQ¿UPHTXHHOJURVRUGHOFDEOHHVHOLQGLFDGR HQODHVSHFL¿FDFLyQGHDOLPHQWDFLyQHOpFWULFD Instale siempre un dispositivo de detección de corriente residual en áreas húmedas. Lo siguiente puede deberse a una caída de tensión: vibración de un contactor, que daña el punto de contacto y provoca la fusión de los fusibles y perturbaciones en el funcionamiento normal de sobrecarga. Los medios para la desconexión de una fuente de alimentación se incorporarán en el FDEOHDGR¿MR\GLVSRQGUiQGHXQDVHSDUDFLyQ de contacto de aire de 3 mm como mínimo en cada conductor activo (fase). Paso 10: comprobación del desagüe A. Abra y levante el panel frontal de la unidad interior. Sostenga la parte inferior de los lados derecho e izquierdo del panel, tire de él hacia usted y levántelo hasta que se escuche un clic. precaución precaución B. Comprobación del desagüe Vierta con cuidado un vaso de agua en el evaporador.

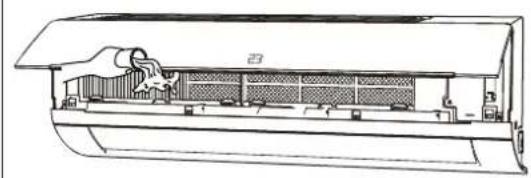

$VHJ~UHVHGHTXHHODJXDÀX\DSRUHOWXER

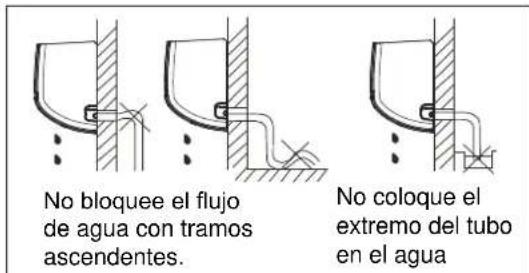

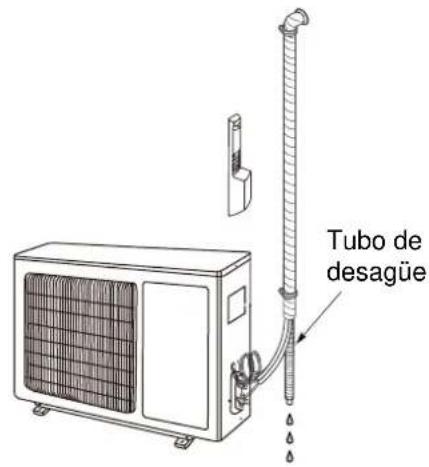

de desagüe de la unidad interior sin fugas y que salga por el desagüe.107 C. Tubo de desagüe El tubo de desagüe debe tener una trayectoria descendente para facilitar la descarga. No coloque el tubo de desagüe tal y como se indica a continuación: Las válvulas de servicio de líquido y de gas de la unidad exterior se mantienen cerradas en esta fase. Cuando reubique la unidad a otro lugar, realice una evacuación con la bomba de vacío. Asegúrese de que el refrigerante añadido al acondicionador de aire sea líquido en todos los casos. Purga de aire con bomba de vacío Precaución al manipular la válvula de contención Paso 11: prueba de fugas y purga de aire El aire y la humedad tienen efectos dañinos para el sistema de refrigeración, tal y como se indica a continuación: Aumento de la presión del sistema. Aumento de la corriente de funcionamiento.

'LVPLQX\HODH¿FDFLDGHHQIULDPLHQWR

o calentamiento. La humedad del circuito refrigerante puede congelarse y bloquear los tubos capilares. El agua puede provocar la corrosión de las piezas del sistema de refrigeración. Por tanto, la unidad interior y los tubos entre la

XQLGDGLQWHULRU\H[WHULRUGHEHQYHUL¿FDUVHFRQWUD

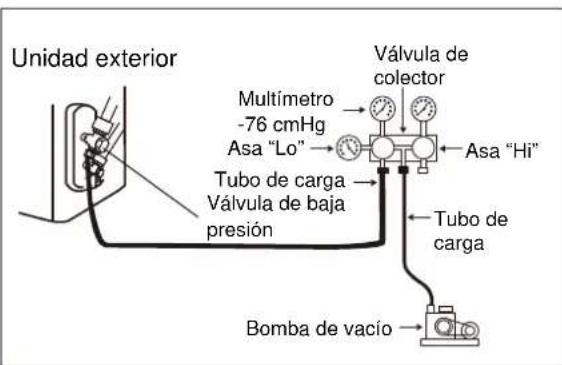

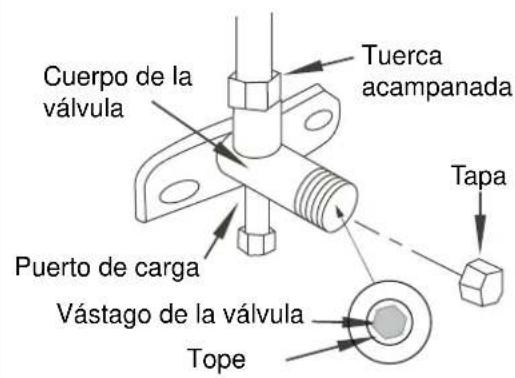

fugas y evacuarse para eliminar los elementos no condensables y la humedad del sistema. Preparación Compruebe que todos los tubos (tanto los de gas como los de líquido) entre las unidades interior y exterior se han conectado correctamente y que se ha realizado todo el cableado para la ejecución de la prueba. Quite las tapas de la válvula de servicio del lado del gas y del líquido de la unidad exterior. Si desea obtener más información sobre la longitud de los tubos y la cantidad de refrigerante, consulte la página 6. Funcionamiento de la apertura de la válvula de contención: Abra el vástago de la válvula hasta que llegue al tope. No intente abrirlo más. Funcionamiento del cierre de la válvula de contención: $SULHWHFRQ¿UPH]DHOYiVWDJRGHOD válvula con una herramienta especial. A continuación, apriete de forma segura la tapa del vástago de la válvula con una llave inglesa o herramienta similar. precaución Agua de desagüe acumulada No elevar Extremo del tubo de desagüe inmerso en agua Aire Espacio inferior a 50 mmFuga de agua Fuga de agua Fuga de agua Canal Tubo de desagüe Pendiente descendente108 Tuerca acampanada Cuerpo de la válvula Puerto de carga Vástago de la válvula Tapa Tope A: válvula de baja presión (3 vías) - lado de gas. B: válvula de alta presión (2 vías) - lado de líquido. C y D: son los extremos de la conexión de la unidad interior Refrigerante Unidad interior Unidad exterior Válvula de contención “Lo” (3 vías) Lado de gas Lado de líquido Válvula de contención “Hi” (2 vías) Semiunión Consulte a continuación los valores del par de apriete de la tapa de la válvula: consejos e información Diámetro ext. (mm) Par (N.m) Par adicional (N.m) Ɏ 15,7 (1,6 kg.m) 19,6 (2,0 kg.m) Ɏ 29,4 (3,0 kg.m) 34,3 (3,5 kg.m) Ɏ 49,0 (5,0 kg.m) 53,9 (5,5 kg.m) Ɏ 73,6 (7,5 kg.m) 78,6 (8,0 kg.m) Cuando utilice la bomba de vacío 1 Apriete completamente las tuercas acampanadas en A, B, C y D, conecte el tubo de carga de la válvula de colector (azul) a un puerto de carga de la válvula de baja presión (3 vías) del lado del tubo de gas. 2 Conecte el otro tubo de carga (amarillo) del colector a la bomba de vacío. 3 Abra por completo el asa “Lo” de la válvula de colector. 4 Abra la bomba de vacío para la aspiración. Al SULQFLSLRDÀRMHOLJHUDPHQWHODWXHUFDDFDPSDQDGDde la válvula de baja presión para comprobar si entra aire (si ha cambiado el ruido de funcionamiento de la bomba de vacío, la lectura del multímetro es de 0 en lugar de menos). A continuación, apriete la tuerca acampanada. 5 Realice el vacío durante más de 15 minutos y asegúrese de que la lectura del multímetro es de -1,0 x 10 Pa (-76 cmHg). Cierre completamente el asa “Lo” de la válvula de colector y detenga el funcionamiento de la bomba de vacío. 6 Gire el vástago de la válvula de contención B (2 vías) unos 45° hacia la izquierda durante 6~7 segundos después de que el gas salga; a continuación, vuelva a apretar la tuerca acampanada. Asegúrese de que la indicación de presión mostrada es ligeramente superior a la presión atmosférica. 7 Quite el tubo de carga del puerto de carga de baja presión. 8 Abra completamente los vástagos de la válvula de A (3 vías) y B (2 vías). 9 $SULHWH¿UPHPHQWHODWDSDGHOYiVWDJR Unidad exterior Válvula de colector Multímetro-76 cmHgAsa “Lo” Asa “Hi” Tubo de carga Válvula de baja presiónTubo de carga Bomba de vacío109

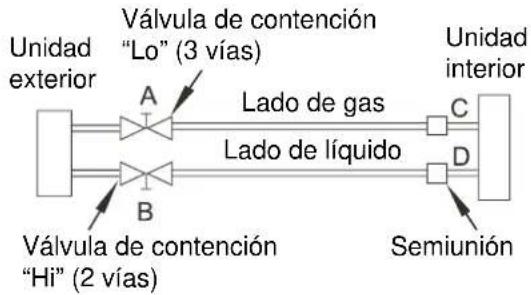

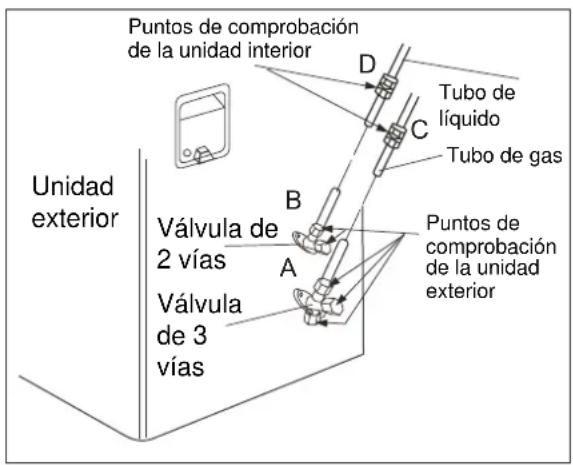

Comprobación de fugas de gas Prueba y funcionamiento Comprobación de seguridad eléctrica 1 Con agua jabonosa: Aplique agua jabonosa o un detergente líquido neutro a todas las válvulas y conexiones de tubos de la instalación (A, B, C y D; consulte OD¿JXUDVLJXLHQWHFRQXQFHSLOORVXDYHSDUD comprobar si hay fugas. Si se producen burbujas, los tubos tienen fugas. 2 Detector de fugas Utilice el detector de fugas para comprobar si hay fugas. Realice la comprobación de seguridad eléctrica después de terminar la instalación: 1 Conexión a tierra Tras realizar la conexión a tierra, mida la resistencia de la conexión a tierra mediante GHWHFFLyQYLVXDO\XQYHUL¿FDGRUGHUHVLVWHQFLD de conexión a tierra. 2 Comprobación de fugas eléctricas (realizar durante el funcionamiento de prueba) Durante el funcionamiento de prueba tras la instalación, el personal de servicio puede utilizar la electrosonda y el multímetro para realizar una comprobación de fugas eléctricas. Apague inmediatamente la unidad si se detectan fugas de refrigerante. Compruebe y averigüe la solución hasta que la unidad funcione correctamente. Prueba de funcionamiento 1 Antes de la prueba de funcionamiento No encienda la alimentación hasta que la instalación

QRKD\D¿QDOL]DGRSRUFRPSOHWR

El cableado eléctrico debe conectarse de forma correcta y segura. Las válvulas de contención de los tubos de conexión deben estar totalmente abiertas. Todas las impurezas, como restos y residuos, deben eliminarse de la unidad. 2 Método de la prueba de funcionamiento Encienda la alimentación y pulse la tecla “ON/OFF” del mando a distancia para iniciar el funcionamiento. Pulse la tecla MODE para seleccionar COOL, HEAT

VLIXHUDDSOLFDEOH\)$1SDUDYHUL¿FDUTXHWRGDV

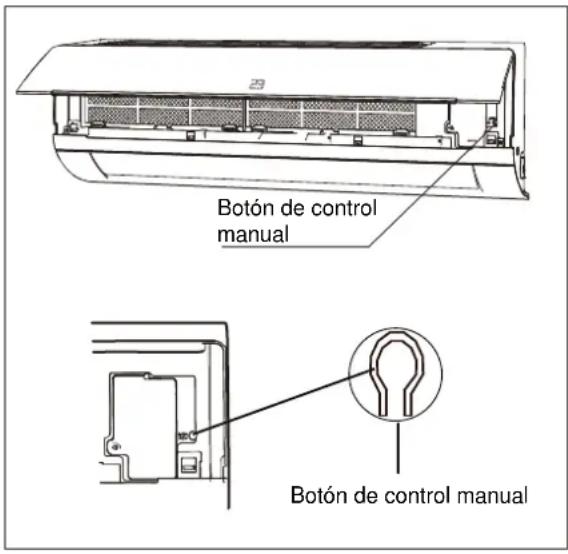

estas opciones funcionan correctamente. Si la temperatura ambiente es inferior a 16 °C, la unidad no puede ajustarse con el mando a distancia para funcionar en el modo COOL. Utilice el modo de funcionamiento de emergencia que se utiliza únicamente cuando el mando no está disponible o en caso de mantenimiento. Botón de control manual Puntos de comprobación de la unidad interior Tubo de líquido Tubo de gas Unidad exterior Puntos de comprobación de la unidad exterior Válvula de 2 vías Válvula de 3 vías Botón de control manual110 Evacuación Comprobación después de la instalación Cuando reubique o deseche el acondicionador de aire, evacue el sistema siguiendo el procedimiento que se indica a continuación para no liberar refrigerante en la atmósfera. Conecte el tubo de la válvula del colector al puerto de carga de la válvula de contención en el lado del tubo de gas de la unidad exterior. Cierre casi por completo la válvula del lado del tubo de gas. Cierre completamente la válvula del lado del tubo de líquido. Encienda la unidad en el modo COOL. Cierre por completo la válvula de contención del lado del tubo de gas si el manómetro muestra el valor 1 - 0,5 kgf/cm
