MANUALE UTENTE BQ6333 Brixton

Istruzioni per il montaggio e l'uso

PI-No:87BO87

CE0087

Leggete le istruzioni qui di seguito conattenzione e assicuratevi che il vosto Barbecue sia posizionato, montato e vigilato in maniera adeguata. La mancata attuazione di queste procedure potrebbe provocare lesioni fisiche gravi e/o danni all'apparecchio. Se avete domande riguardo il montaggio e l'uso del barbecue, consultate il rivenditore, l'assistenza per apparecchi a gas o il fornitore di GPL(gas propano liquido).

NOTA PER L'INSTALLATORE: CONSEGNARE QUESTO MANUALE DI ISTRUZIONI ALL'ACQUIRENTE DOPO L'INSTALLAZIONE.

NOTA PER L'ACQUIRENTE: CONSERVARE IL MANUALE PER EVENTUALI CONSULTAZIONI.

Informazioni generali

Norme per installazioni a gas

I barbecue che funzionano a gas riportano la dicitura: LPG, Gas Propano o Butano.

La mancata esecuzione delle procedure descripte puo' causare incendi e esplosioni oltre a lesions fisiche gravi, morte e danni all'apparecchio.

Le parti dell'apparecchio possono essere molto calde. Tenere lontano alla portata dei bambini.

Qualunque modifica apportata al barbecue puo' essere rischiosa.

Non spostare il barbecue se acceso.

Chiudere la valvola della bombola di gas dopo l'uso.

Leggere le istruzioni prima diutilizzare il barbecue. Le parti sigillate dal produttore o da un suo rappresentante non devono essere manomesse dall'utilizzatore. Il barbecue è progettato per essere utilizzato all'aperto.

Distanze di sicurezza

La distanza minima da materiali infiammabili è:

Posteriore 300mm. (12") e Laterale 300mm. (12").

Flessibile e rubinetto informazioni sulla sicurezza

In base al tipo di gas che si decide di usare, contattare il distributore di zona per il rubinetto da utilizzato. I dati relativi alla pressione d'alimentazione sono indicativi:

Per GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+ (28-30/37)

Butano 28-30mbar Propano 37mbar

Deve essere adatto a Gas Propano Liquido (GPL).
Deve resistere alle pressioni qui sopra
Non deve superare 1,5 m. di lunghezza
Il Barbecueiene fornito con un raccordo a gomito da collegare direttamente al flessible.
o Usare collari di fissaggio Jubilee o a doppio orecchio per collegare il flessibile e il raccordo del Barbecue e per bloccare il raccordo tra flessibile e rubinetto.
O Dopo aver verificato il fissaggio, après il gas e controllare che non vi siano perdite.

Non azionate mai il barbecue senza un rubinetto.

Durante l'assemblaggio del gruppo flessibile e rubinetto alla bombola del gas evitare di torcere troppo il tubo flessibile.

Dopo aver verificato il fissaggio, après il gas e controllare che non vi siano perdite spargendo una soluzione di acqua e sapone su tutti i raccordi.

Mai individuare le perdite di gas utilizzato una fiamma.

Se non si riesce a eliminare la perdita serrando i raccordi, chiudere il gas e contattare immediatamente il fornitore.

Controllare sempre che il Barbecue sia distante da materiali infiammabili e la bombola lontana da fonti di calore. L'operazione di sostituzione della bombola esausta con una piena deve essere effettuata in assenza di fiamme.

La mancata esecuzione delle procedure descripte potrebce causare incendi, lesioni fisiche gravi e la morte. Non conservare le bombole di scortaizzato o in prossimità del barbecue. Non riempire la bombola或者其他 l'80% della sua capacité. Il barbecue è progettato per essere utilizzato all'aperto.

Specifiche tecniche

Le specifie tecniche del Barbecue si trovano sull'etichetta posta sulla parete laterale del corpo del barbecue.

Se sentite odore di gas:

Chiudete l'alimentazione a gas del barbecue, se possibile
Estinguete toutes le fiamme libre
Aprite la cappa
Se I'odore di gas persistsite, chiamate il vosto fornitore di gas o i pompieri.

Uso e norme di sicurezza per la bombola a gas

Questo barbecue funzione a bassa pressione e deve essere utilizzato con il flessibile e il rubinetto in dotazione. Il Barbecue è progettato per essere utilizzato con bombole di gas Butano da 7kg o Propano da 6 o 9 kg.

Non allacciate mai il barbecue a bombole che superano queste capacité

Non collegare bombole di gas senza rubinetto al barbecue

La bombola deve essere riempita da un fornitore di gas autorizzato, ispezionata visamente e rqualificata.
dopo agli riempimento.

Tenere sempre la bombola in posizione eretta. Chiudere sempre la valvola della bombola quando il barbecue non è in funzione.

Non esporre la bombola di gas a eccessivo calore.

Non conservare mai la bombola di gas in ambienti chiusi

Se il barbecue viene riposto in un luogo chiuso, scollegare SEMPRE la bombola del gas e conservarla all'aperto. Le bombole devono essere riposte all'aperto in zone ben areate e fuori della portata dei bambini. Non devono essere conservate all'interno di edifici, garage o altri luoghi chiusi.

Precauzioni di sicurezza

Leggere con attenzione prima di montare e utilizzare il barbecue.

Posizionamento del barbecue

NON utilisezare in barbecue in garag, porticati, passaggi coperti, baracche o altri luoghi chiusi. Il barbecue è progettato per essere utilizzato ALL'APERTO. Il Barbecue non è progettato per essere installato su camper e/o barche e non dovrebbe essere posizionato molto superfici infiammabili. Non ostruire il flusso di aria di combustione e ventilazione del barbecue.

Il barbecue è progettato per essere utilizzato sul piede di supporto in dotazione e delve essere utilizzato solo con il suo supporto.

Per la vostra sicurezzaNon conservare o utilizzare benzina o liquidi infiammabili in prossimita dell'apparecchio.

Non conservare bombole usate o di scorta sotto o in prossimità dell'apparecchio. Tenere i tubi del gas e tutti i cavi elettrici lontani delle superfici che si scaldano.Proteggere il tubo del gas dal grasso che potrebbe gocciolare. Non torcere eccessivamente il tubo .Ispezionare visamente il tubo prima di agli utilizzo e controllare che non ci siano fenditure e che non sua eccessivamente usurato o

Proteggerei bambini

Tenere il bambini lontani dal barbecue quando è in funzione e finché non si raffredda dopo l'utilizzo. Il barbecue non è progettato per essere utilizzato da bambini.

Quando è il barbecue è acceso o è ancora caldo, nella zona circostante non deve essere svolta nessuna attività fisica o sportiva

Montaggio generale

Estrarre il barbecue e i suoi pezioni dallo scatolo. Verificare che vi siano tutti i pezioni e disponli per terra. Non gettare lo scatolo: appiattirlo e utilizzato come superficie di lavoro. Per i pezioni di ricambio contattare il rivenditore.

Utensili dautilizzare

Cacciavite standard (o trapano a batterie) con punte, chiave regolabile (aperta) o chiave fisse.

Le parti in dotazione sigillate dal produttore o dal fornitore non devono essere manomesse per nessun dato.

Il barbecue deve essere posizionato in piano e su una superficie stabile.

Non spostare il barbecue quando è in uso o se è caldo. Rimuovere il vassoio raccogli sugo prima di spostare il barbecue

Verificare che il Barbecue sia integro

Prima di iniziare a montare il barbecue è consigliabile verificare, con l'aiuto dell'elenco a pagna 4, che la confazione contenga tutti i pezzi. Controllate l'integrità di tutti i pezzi del Barbecue. Nel caso di pezzi del barbecue danneggiati o mancanti, contattare il rivenditore. Non montare ne' accendere il barbecue se danneggiato. I barbecue che funzionano con bombole di gas riportano sull'etichetta la dicitura 'gas propano'. Leggere l'etichetta posta sul raccordo del gas del barbecue.

Consumo nominale orario di gas

TipodiGas

Bruciatore principale

Dim.	Iniett.mm.	Cons.	umoGas	Pressione
MJ/hr	KPA
LPG	0.97	12	2.75

Categoria gas	I3B/P (30), I3+ (28-30/37)
Consumo Nominale Gas(kW)	3.8 (276 g/h G30)
Dim. Iniett.princip.(mm)Indicato/(effettivo)	0.97 / (0.950 ; 0.975 X)

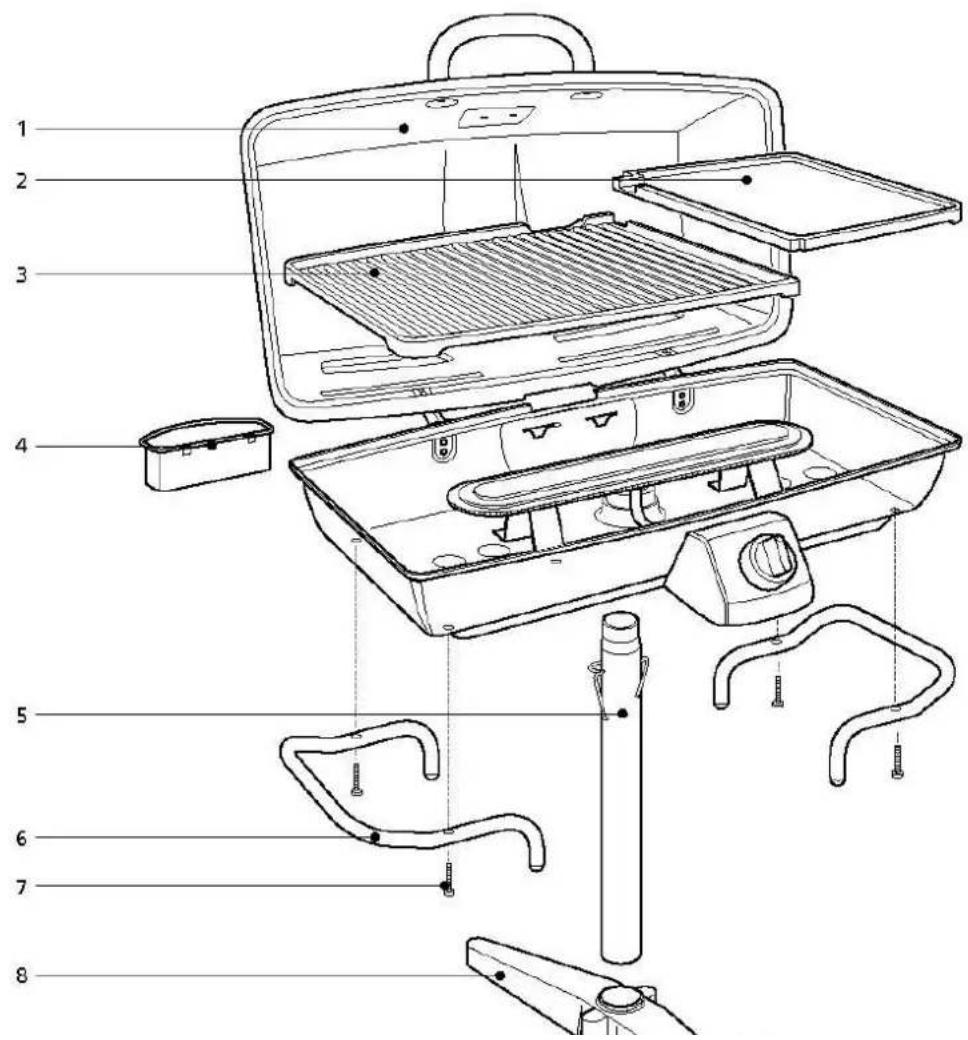

ElementidBarbecue

1. Corpo barbecue e Cappa forno
2. Piastra destra (liscia)
3. Piastra sinistra (scanalata)
4. Vassoio raccogliugo
5. Supporto
6. Maniglie laterali
7. Bulloni/Dadi a chiave x4
8. Piede a croce (superiore)
9. Piede a croce (inferiore)
10. Viti ad aletta

Montaggio Barbecue

Incastrare e serrare il piede a croce superiore e quello inferiore con le viti a chiave in dotazione. (vedere fig.1)
Infilare l'estremita del palo di supporto nell'apertura del piede a croce, premere con forza e fissare con le viti ad alette.
- Montare le maniglie con i bulloni e i dadi a chiave in dotazione. (vedere fig.2)
Montare il barbecue sul palo di supporto e fissarlo con la chiusura di sicurezza. (vedere fig.3). Le maniglie laterali con le gambe consentono di posizionare il barbecue su un ravolo da esterni. Sollevare il barbecue dal supporto.
Fissare il vassoio raccogli sugo al centro della parte posteriore del barbecue. (vedere fig.4)
- Sistemare la piastra sinistra (scanalata) nella parte sinistra del barbecue con l'apertura per la fuoriuscita di grasso posta sul vassoio raccogli sugo. (vedere fig.5)
- Sistemare la piastra destra (liscia) nella parte destra del barbecue con il bordo sopra quello della piastra sinistra. (vedere fig.6)

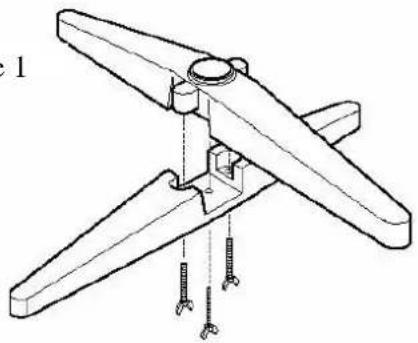

Figure 1

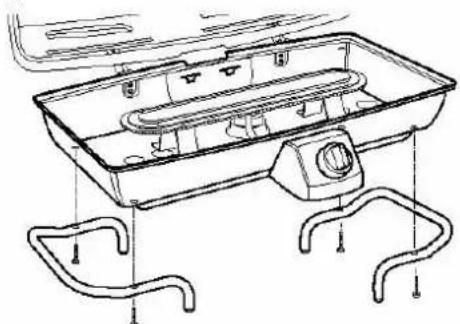

Figure 2

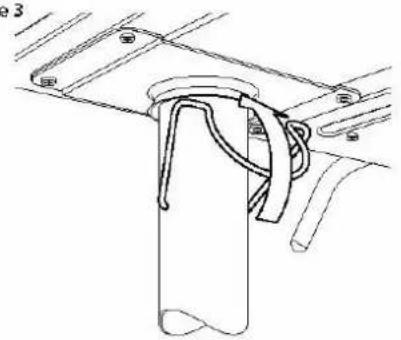

figure 3

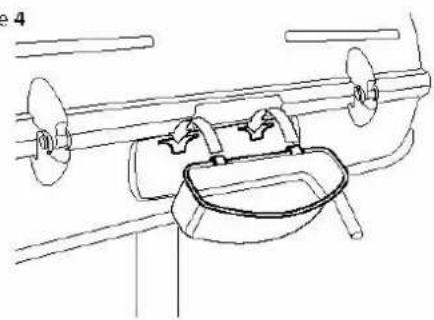

figure 4

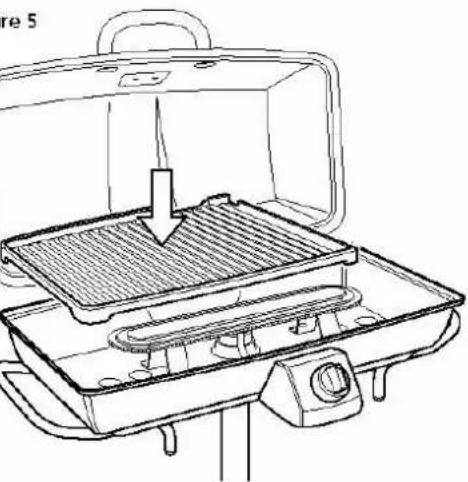

figure 5

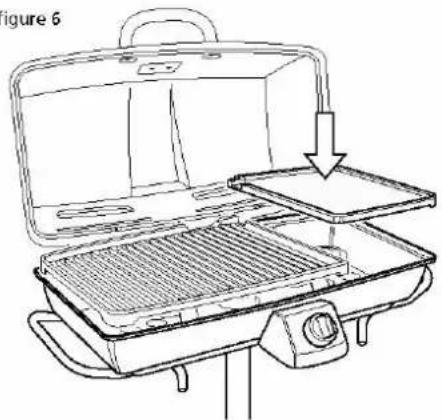

figure 6

Montaggio generale

Collegamento e scollegamento all'alimentazione a Gas

IMPORTANTE: Prima di collegare e scollegare il barbecue dall'alimentazione a gas, controllare che la manopola del bruciatore sua impostata su OFF.

ATTENZIONE:Quando il barbecue è spento la valvola della bombola delve essere chiusa.

Leggere con attenzione le informazioni generali e le linee guida per la sicurezza che si trovano all'inizio del manuale.

Verificare:

• La bombola del gas è piena
  L'estremita del tubo di entrata del bruciatore è nella giusta posizione, sull'apertura della valvola
  Il bruciatore è impostato su 'OFF' (chiuso)

Allacciamento

• Controllare che la valvola della bombola sia completenesse chiusa.
  Controllare gli elementi della valvola della bombola e che esta sa adatta al rubinetto.
  Il bruciatore è impostato su 'OFF' (chiuso)
  Controllare l'uscita della valvola e il rubinetto. Controllare che non vi siano danni o residui.

Rimuovere i residui. Controllare che il flessabile sia integro. Non provare ad utilizzato elementi danneggiati o bloccati.

• Quando si allaccia il rubinetto alla valvola della bombola e al barbecue, serrare il dato fino all'arresto fisso, a mano o con la chiave a seconda del tipo di montaggio.
• Aprire la valvola del gas al massimo. Con una soluzione di acqua e sapone controllare che non visiano perdite dai raccordi prima di accendere il barbecue. Se si individua una perdita, chiudere la valvola e non utilizzato il barbecue ma farlo riparare dal fornitore locale di gas GPL.
  ATTENZIONE Quando il barbecue non è in funzione, la valvola del gas della bombola delve essere sempre chiusa.

Scollegamento

• Assicurarsi che il bruciatore sia impostato su OFF.
• Controllare che la valvola della bombola di gas sia in posizione OFF.
• Staccare il rubinetto alla valvola della bombola di gas.

Accendere il barbecue

Controllo del bruciatore e del systemà di accensione

• Con la valvola della bombola impostata su OFF spingere e girare la manopola in senso antiorario sino a sentire un cliq.
  Ripetere l'operazione e controllare che il bruciatore emetta scintille.
• Se il bruciatore non emette la scintilla, verificare che il collegamenti dell'accensione siano opportunamente fissati.
• Una volta regolata la scintilla posizionare la manopola su OFF e aprire la valvola della bombola del gas. A quello spingere e girare la manopola in senso antiorario fino a sentire il clic. Il bruciatore emette la scintilla.
• Al primo montaggio il tubo del gas e il bruciatore sono pieni di aria. Per una regolare accensione del bruciatore i tubi devono essere riempiti di gas. Potrebbe essere necessario effettuare varie prove prima accendere definitivamente il bruciatore.
• Se dopo varie prove il bruciatore non si accende, chiudere il gas alla bombola e verificare che la circolazione del gas non sia ostruita.

A

Note: Se per quale motivo il disposizione di accensione non produce nessuna scintilla, accendere il barbecue con un fiammifero. Inserire il fiammifero nel portafiammiferi sospeso ad una catena sulla parte anteriore del barbecue. Con la cappa aperta, inserire il fiammifero acceso nel foro e impostare il gas su High. L'accensione del bruciatore puo' essere controllata dal foro in cui è stato inserito il fiammifero.

Con il barbecue alla caldo attendere almeno 5 minuti prima di effettuare alte prove (in quello modo i fumi del gas accumulati potranno dispersersi);

A

Verificare il funzionamento del bruciatore prima di posizionare le piastre.
Non fumare durante la procedura di accensione del barbecue.
Non utilizzato mai materiale lavico, agenti chimici o altre sostanze.
Usare sempre quanti protettivi quando si maneggiano parti calde.

Accensione funzionamento

Il barbecue non funziona bene

• Chiudere l'alimentazione a gas, impostare il bruciatore sulla posizione OFF.
• Attendere 5 minuti prima di effettuare un'altra prova.
• Controllare i raccordi del gas.
  Ripetere le procedure per l'accensione. Se il barbecue non si accende, CHIUDETE LA BOMBOLA DEL GAS, IMPOSTATE IL BRUCIATORE SU OFF. Attendete che il barbecue si raffreddi e verificate:

m) Mancato allineamento tra il tubo del bruciatore e il foro

CORREZIONE: Riposizionare il tubo del bruciatore nella giusta posizione.

n) Tubodel gas ostruito

CORREZIONE: Rimuovere il tubo dal barbecue. NON FUMARE! Aprire il gas per un secondo per eliminare l'ostruzione dal tubo. Chiudere l'alimentazione a gas e ricollegare il tubo al barbecue.

o) Foro ostruito

CORREZIONE: Rimuovere le piastre, rimuovere la molla di serraggio dal tubo di entrata del bruciatore. Scollegare i supporti del bruciatore svitando viti e dadi. Liberare il bruciatore. Estrarre l'apertura della valvola del gas e eliminare delicatamente l'obstruzione con un filo sottile di ferro. Eliminare ragnatele o insetti dai fori del bruciatore. Reinstallare posizionando l'apertura del tubo del bruciatore sul foro e

rimettere alippo il bruciatore e i supporti. Rimettere aippo la molla di serraggio

Funzionamento

Burn-off

Prima di cuocere la prima grigliata sul barbecue, bruciate tutte le sostanze residue o i corpi estranei accendendo il bruciatore. Controllare che la cappa sia aperta e impostare su HIGH per circa 2-3 minuti. A questo punto è possibile impostare il bruciatore su OFF o cominciare a cuocere impostando su LOW.

Preriscaldamento

E necessario scaldare il barbecue per quale minuto prima della cottura dei cibi a seconda del tipo di alimento e della temperatura di cottura richiesta.

Temperature di cottura

HIGH (MASSIMO)- Utilizzato questa impostazione per scaldare velocemente le piastre per la cottura di bistecche e costolette e per bruciare i residui di cottura sulla piastra. L'impostazione HIGH puo' essere utilizzata per cibi che richiedono una cottura prolongata.

MEDIUM (MEDIA) impostazione intermedia tra HIGH e LOW Utilizzare questa impostazione per grigliare e cuocere hamburger e verdure.

LOW (BASSA) Utilizzare但这a impostazione per la cottura di tagli magri come il pesce.

Queste temperature variano al variate della temperatura esterna e della intensita del vento.

Durante l'accensione la cappa deve essere aperta.

Non fumare durante l'accensione dei bruciatori del barbecue.

Attenzione: Non muovere il supporto quando il barbecue è in funzione.

Quando il barbecue è acceso delve essere sempre tenuto sotto controlo.

Arrostire

Per arrostire bene i cibi il bruciatore dovrebbe essere impostato solo su LOW e MEDIUM. L'impostazione HIGH con la cappa chiusa potrebbe determinare la bruciatura dei cibi e danneggiare il rivestimento antiaderente.

Rimuovere la piastra per agevolare la circolazione del calore. Scaldare il barbecue per quale minuto.

Sistemare un foglio di alluminio o un ripiano per arrostire sulla piastra di cottura, sistemare il cibo sul foglio o sul ripiano e chiudere la cappa.

Regolare la manopola per Maintainere la temperaura ad un livello medio (200-230° circa)

Tempi di cottura approximativi con impostazione della temperatura media

Barbecue Roasts	Minuti
Pollo e carni bovine al sangue	45 min per kg
Manzo e agnello cottura media (circa)	55 min per kg
Maiale, manzo eagnello ben cotto (circa)	65 min per kg

Manutenzione e cura

Manutenzione e cura

Come per tutti gli appearecchi, la corretta manutenzione e la pulizia determinano un funzionamento ottimale e una durata maggiore. Questo valeanche per il vostro barbecue a gas. Esegendoqueste procedure periodicamente il vostro barbecue restera pulito e funzionera correttamente con il minimo sforzo.

Attenzione a ragni e vespe. Controllare e pulire i bruciatori regolarmente.

Alcuni ragni o altri piccoli insetti potrebbero occasionally tessere ragnaile o fare il nido nei tubi dei bruciatori. Le ragnaile potrebbero ostruire la circolazione del gas e provocare fiammate nei tubi del bruciatore.

Questo tipo di fenomeno si chiama RITORNO DI FIAMMA e puo' causare danni gravi al barbecue e rischi per chi lo utilizza. Sebbene l'ostruzione di un tubo del bruciatore non sia l'unica causa del RITORNO DI FIAMMA, è comunqueQLa piu comune.SI consiglia di ispezionare e pulire frequently nI tubi dei bruciatori.

Ritorno di fiamma

Se il bruciatore prende fuoco, chiudere immediatamente la bombola del gas e impostare il bruciatore su OFF. Attendere che il barbecue si raffreddi e pulire i tubi dei bruciatori e le uscite come descrizione nelle procedure di accensione e uso del barbecue.

Pulizia delle piastre

Dopo la grigliata, impostare il bruciatore su OFF e far raffreddare il barbecue prima di iniziare la pulizia delle piastre. Prima del primo utilizzo e periodicamente si consiglia di lavare le piastre con una soluzione di acqua calda e sapone. Potreteanche usare un panno per pulire le piastre del barbecue.

Preservare la superficie di cottura

L'utilizzo e la pulizia delle superfici di cottura antiaderenti è importante. Non utilizzato utensili di metallo ne tagliare i cibi direttamente sulla superficie di cottura. Utilizzato esclusivamente utensili di plastica. Non utilizzato teglie per cuocere sulla superficie di cottura. Non surriscaldare la superficie di cottura con la cappa forno chiusa o quando è vuota.

Pulizia del vassoio raccogli sugo

Il vassoio di raccolta dovrebbe essere svuotato, strofinato e lavato periodicamente con una soluzione di acqua tiepida e sapone.

Per evitare fiammate, si consiglia di svuotare il vassoio raccogli sugo regolarmente. Il contento del vassoio potrebbe raggiungere temperature elevate durante la cottura. Se il vassoio viene rimioso in fase di cottura, eseguire l'operazione con estrema cautela. Evitare il contatto diretto delle mani. Fare raffreddare complemente prima di eliminare il contento del vassoio.

*****

Modelo: BQ - 6333
