Tipo di prodotto	Macchina da cucire e ricamare
Marca	Singer
Modello	Superb EM200
Utilizzo	Domestico
Dimensioni (L x P x A)	470 x 750 x 315 mm
Peso netto	10,2 kg
Alimentazione elettrica	100-240 V ~ 50-60 Hz
Consumo	55 W
Illuminazione	LED
Velocità massima di cucitura	700 punti/min
Numero di motivi di ricamo integrati	69 (più di 200 con chiave USB)
Caratteri di ricamo	2 caratteri in 3 dimensioni
Formati di file supportati	.xxx, .dst
Schermo	Schermo tattile LCD
Bobine	Bobine Singer Classe 15 (trasparenti)
Cerchi da ricamo inclusi	100 x 100 mm e 260 x 150 mm
Funzioni di sicurezza	Doppio isolamento, arresto automatico in caso di sovraccarico, protezione contro i guasti
Manutenzione	Pulizia regolare del gancio e del supporto della bobina, nessuna lubrificazione necessaria
Livello sonoro	Inferiore a 70 dB
Accessori inclusi	Pacco di aghi, 5 bobine, scucitoio, spazzola, cacciavite, rete copribobina, portabobina pieghevole, 2 rondelle di feltro, cacciavite per piastra ago, portabobina, portabobina piccolo, chiave USB Embroidery Stick, cavo di alimentazione, cerchi da ricamo
Riparabilità	Ricambi originali consigliati, manutenzione da un rappresentante autorizzato

Domande frequenti - Superb EM200 SINGER

Come infilare l'ago nella Singer Superb EM200?

Utilizzare l'infila ago integrato: abbassare la leva, far passare il filo nella guida, quindi rilasciare. Solo per aghi 11/80 e 14/90. Assicurarsi che l'ago sia in posizione alta.

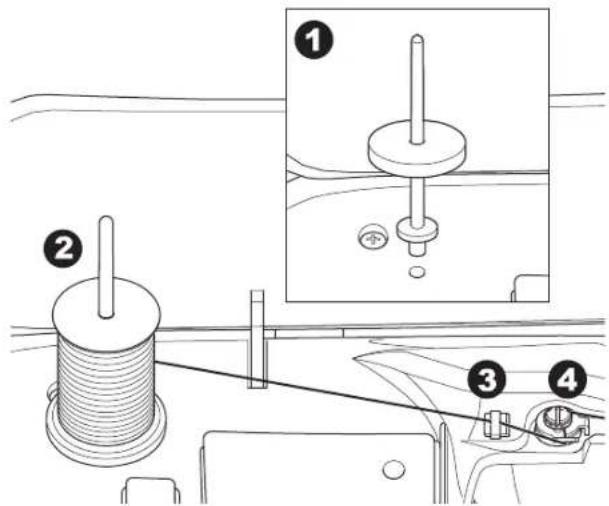

Come avvolgere una bobina?

Posizionare la bobina sull'albero dell'avvolgitore, infilare il filo come indicato, spingere il blocco verso destra, quindi premere il pulsante Avvio/Arresto sullo schermo. La bobina si ferma automaticamente quando è piena.

Quali tipi di aghi utilizzare?

Utilizzare aghi Singer Style 2000 (tessuti) o 2001 (estensibili), misure 11/80 o 14/90 a seconda del tessuto. Sostituire gli aghi curvi o smussati.

Come collegare l'unità di ricamo?

Spegnere la macchina. Far scorrere l'unità sul braccio fino a quando non si innesta nella presa posteriore. Regolare il livello se necessario.

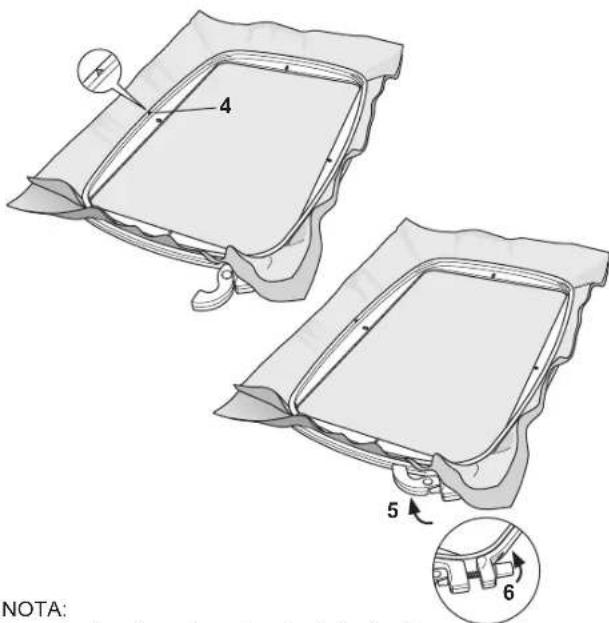

Come fissare il tessuto nel cerchio da ricamo?

Posizionare l'interfodera sotto il tessuto, quindi inserire il cerchio interno sopra. Chiudere la leva del sistema di fissaggio. Regolare la pressione con la vite di fermo per tendere il tessuto.

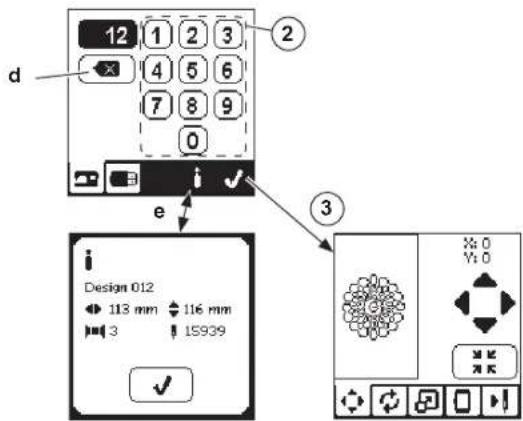

Come selezionare un motivo di ricamo?

Dalla schermata principale, premere il pulsante motivo. Inserire il numero del motivo integrato (0-68) o utilizzare la scheda USB per i motivi su chiave. Confermare con il pulsante √.

Come regolare la tensione del filo?

Premere il pulsante di regolazione, quindi regolare la tensione con i pulsanti + e -. Il valore predefinito è 2.8. Aumentare se il filo superiore forma anelli, diminuire se appare sotto.

Cosa fare in caso di blocco del filo?

Spegnere la macchina, rimuovere il cerchio e la piastra ago. Rimuovere il filo bloccato con cautela. Pulire il gancio. Riposizionare la piastra e il cerchio.

Come aggiornare il software della macchina?

Scaricare l'aggiornamento da singer.mysewnet.com, copiarlo sulla chiave USB Embroidery Stick, inserirla nella macchina, quindi seguire le istruzioni a schermo nel menu Impostazioni.

Come pulire la macchina?

Scollegarla. Rimuovere l'ago, il piedino, la piastra ago e il supporto della bobina. Spazzolare il compartimento del gancio e le griffe. Rimontare il tutto. Non lubrificare.

MANUALE UTENTE Superb EM200 SINGER

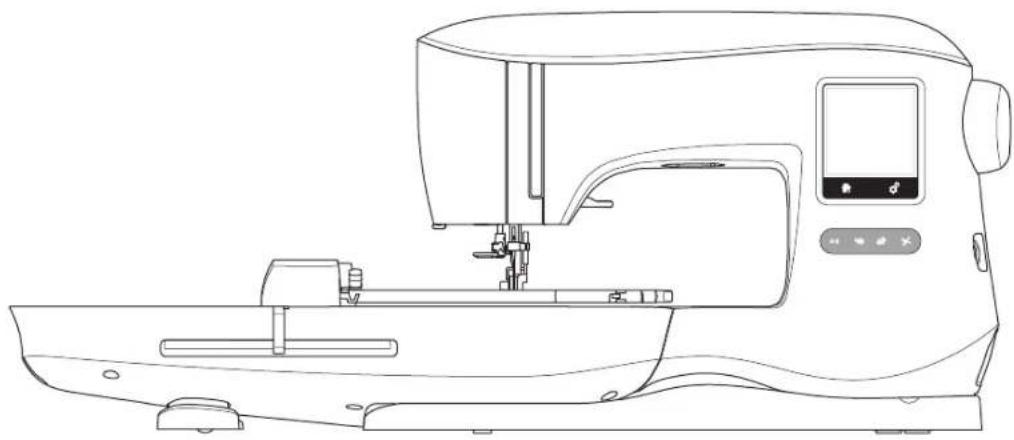

MANUALE DI ISTRUZIONI

EM200

La presente macchina per ricamo per uso domestico è stata progettata in conformità a IEC/EN 60335-2-28 e UL 1594.

ISTRUZIONI IMPORTANTI DI SICUREZZA

Durante l'uso dell'elettrodomestico, seguire sempre le precauzioni di sicurezza, incluso quanto segue:

leggere a fondo le istruzioni prima dell'uso della macchina per ricamo. Tenere le presenti istruzioni a portata di mano. Nel caso la macchina per ricamo fosse passata a terzi, assicurarsi di passare anche le istruzioni.

PERICOLO

Per ridurre il rischio di scosse elettriche:

non lasciare mai incustodita la macchina se la stessa è collegata alla presa di rete. Staccare la spina della macchina dalla presa di rete immediatamente dopo l'uso e prima della pulizia, rimozione dei coperchi o durante eventuali regolazioni di manutenzione riportate nel presente manuale di istruzioni.

ATTENZIONE

Per ridurre il rischio di ustioni, incendio, scossa elettrica o lesioni alle persone:

• non consentire che la macchina sia utilizzata come giocattolo. Prestare la massima attenzione qualora la macchina venga utilizzata da bambini o nei pressi dei bambini.
- Utilizzare la macchina per ricamo solo per l'uso previsto e descritto nel presente manuale. Utilizzare solo gli accessori consigliati dal fabbricante e menzionati nel presente manuale.
- Non utilizzare la macchina qualora il cavo o la spina siano danneggiati, nel caso la stessa non funzionasse regolarmente, o fosse stata lasciata cadere o danneggiata, o fosse caduta in acqua. Portare la macchina al più vicino concessionario o centro di assistenza per una valutazione, riparazione e regolazione meccanica o elettrica.
- Non mettere in funzionamento la macchina qualora le prese d'aria fossero ostruite. Tenere le apertura di ventilazione della macchina libere dall'accumulo di filacce, polvere e tessuto sfuso.
- Non avvicinare le dita alle parti in movimento. Fare particolare attenzione alla zona nei pressi dell'ago.
- Utilizzare sempre la piastrina dell'ago corretta. L'utilizzo della piastrina errata potrebbe dare luogo alla rottura dell'ago.
• Non utilizzare aghi piegati.
• Non tirare o spingere il tessuto durante la cucitura, poiché potrebbe causare la rottura dell'ago.
- Utilizzare gli occhiali di protezione.
- Spegnere la macchina ("0") durante l'esecuzione di regolazioni nella zona dell'ago, come ad esempio l'infilatura, la sostituzione dell'ago, l'infilatura della bobina, la sostituzione del pedale, ecc.
• Non lasciare cadere o inserire oggetti nelle aperture della macchina.
• Non utilizzare all'esterno.
- Non utilizzare la macchina ove siano in utilizzo prodotti aerosol (spray) o ove sia somministrato ossigeno.
- Per scollegare, portare tutti i controlli in posizione di spegnimento ("0"), quindi rimuovere la spina dalla presa.
- Non scollegare dalla presa di rete tirando il cavo. Per scollegare la spina, afferrare la stessa e non il cavo.
• Non utilizzare la macchina se la stessa è bagnata.
- Qualora la lampada LED fosse danneggiata o rotta, farla sostituire dal fabbricante o da un concessionario o da personale qualificato, allo scopo di evitare eventuali pericoli.
- La macchina per ricamo è dotata di doppio isolamento. Utilizzare solamente ricambi identici. Consultare le istruzioni per l'assistenza di elettrodomestici a doppio isolamento.

CONSERVARE LE PRESENTI ISTRUZIONI

L'assistenza deve essere eseguita da personale autorizzato.

SOLO PER L'EUROPA:

Il presente elettrodomestico può essere utilizzato da bambini di almeno 8 anni di età e da persone con ridotte capacità fisiche, mentali o sensoriali o prive di esperienza e conoscenza, qualora siano supervisionate o abbiano ricevuto istruzioni relativo all'uso in sicurezza dell'elettrodomestico stesso e che ne comprendano i rischi relativi all'uso. Non consentire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione utente non devono essere eseguite da bambini privi di supervisione.

La rumorosità nelle normali condizioni d'uso è inferiore a 70 dB.

PER I PAESI EXTRAEUROPEI:

Il presente elettrodomestico non deve essere utilizzato da persone (inclusi i bambini) con ridotte capacità fisiche, mentali o sensoriali o prive di esperienza e conoscenza, salvo se sotto la supervisione o le istruzioni relative all'uso della macchina di una persona responsabile per la loro sicurezza. Supervisionare i bambini per assicurarsi che non giochino con la macchina per ricamo. La rumorosità nelle normali condizioni d'uso è inferiore a 70 dB.

ASSISTENZA DEI PRODOTTI CON DOPPIO ISOLAMENTO

I prodotti con doppio isolamento sono dotati di due sistemi di isolamento invece della messa a terra. I prodotti con doppio isolamento non sono dotati di collegamento alla terra, né tale mezzo di collegamento alla terra deve essere aggiunto al prodotto. L'assistenza a un prodotto con doppio isolamento richiede un'estrema attenzione e la conoscenza del sistema e deve essere eseguito solamente dal personale di assistenza qualificato. I ricambi di un prodotto con doppio isolamento devono essere identici ai componenti del prodotto. Un prodotto con doppio isolamento è contrassegnato dalla frase 'DOPPIO ISOLAMENTO' o 'CON DOPPIO ISOLAMENTO'.

PREFAZIONE

Vi ringraziamo per l'acquisto della presente macchina per ricamo.

La macchina è intesa per l'uso domestico e vi fornirà ottime prestazioni nella cucitura di disegni di ricamo e scritte.

Consultare il presente libretto per istruzioni sull'uso corretto e per ottenere le massime prestazioni. Per ottenere il massimo dalla macchina per ricamo, leggere a fondo il manuale di istruzioni prima di utilizzarla. Quindi familiarizzate con la macchina seguendo il manuale passo per passo.

Per potervi fornire le più moderne possibilità di ricamo, il fabbricante si riserva il diritto di modificare l'aspetto, il design o gli accessori della presente macchina per ricamo qualora lo ritenga necessario, senza dover fornire notifiche o sottostare a obblighi.

COMPONENTI PRINCIPALI 5

ACCESSORI 6

AGHI 7

RIMOZIONE E INSERIMENTO DELL'AGO 7

SELEZIONE DI AGO E FILO....7

PREPARAZIONE DELLA MACCHINA 8

COLLEGAMENTO DELL'UNITÀ DI RICAMO 8

RIMOZIONE DELL'UNITÀ DI RICAMO 8

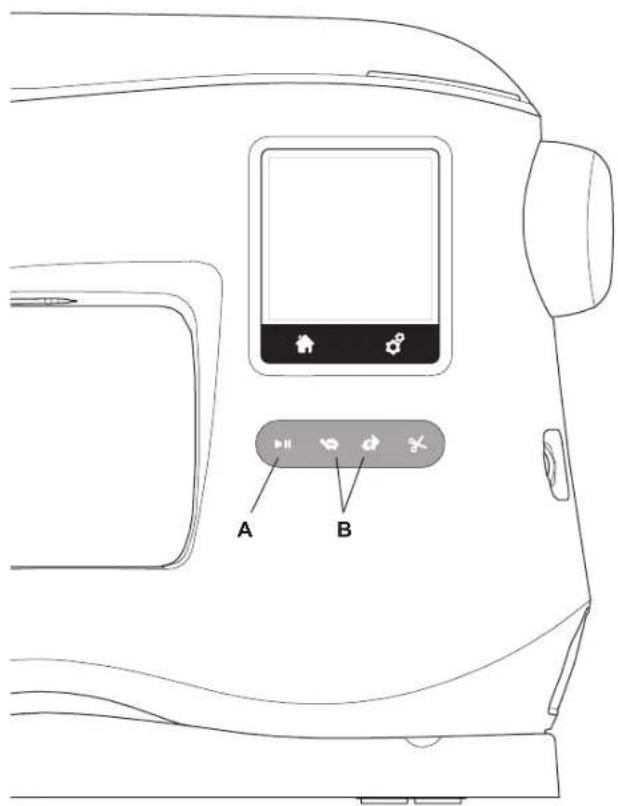

FUNZIONI DI CONTROLLO DELLA MACCHINA 9

PULSANTE DI AVVIO/ARRESTO 9

PULSANTI DI CONTROLLO DELLA VELOCITÀ ..... 9

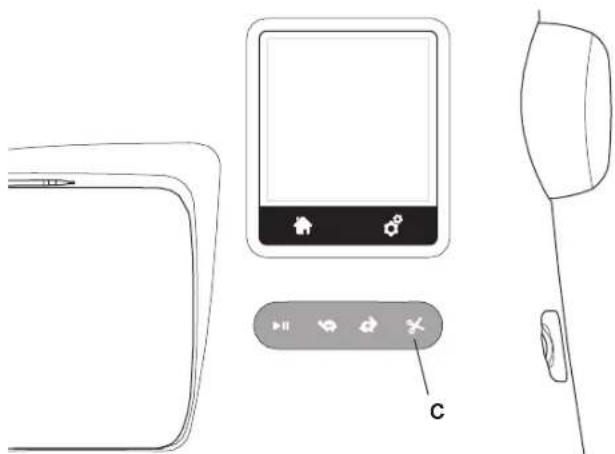

PULSANTE TAGLIAFILO 10

INFORMAZIONI SUI SINGOLI DISEGNI 11

SOFTWARE DI RICAMO SINGER 11

AGGIORNAMENTO DELLA MACCHINA 11

INFILATURA DELLA MACCHINA....12

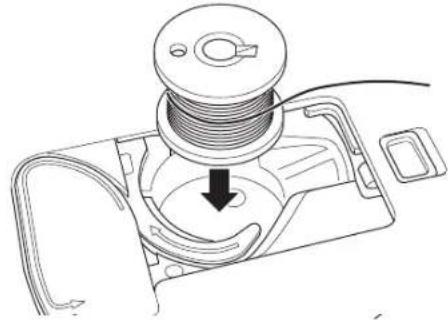

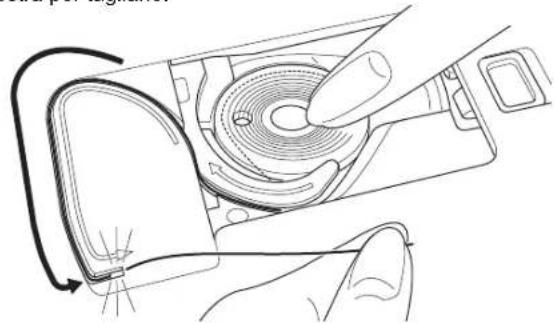

INSERIMENTO DELLA BOBINA 12

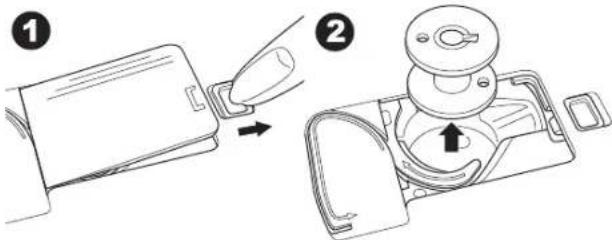

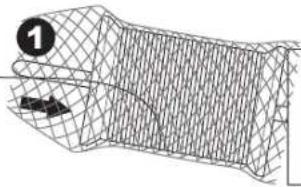

RIMOZIONE DELLA BOBINA 12

INSERIMENTO DELLA SPOLETTA DI FILO SUL

PORTA SPOLETTA 12

INSERIMENTO DELLA BOBINA 13

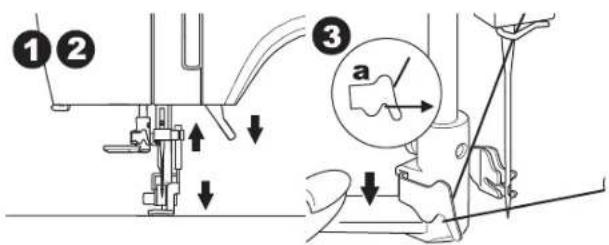

INFILATURA DELL'AGO 14

PREPARAZIONE ALL'INFILATURA DELLA

MACCHINA

INNESTO DELLA SPOLETTA DI FILO SUL PORTA

SPOLETTA....14

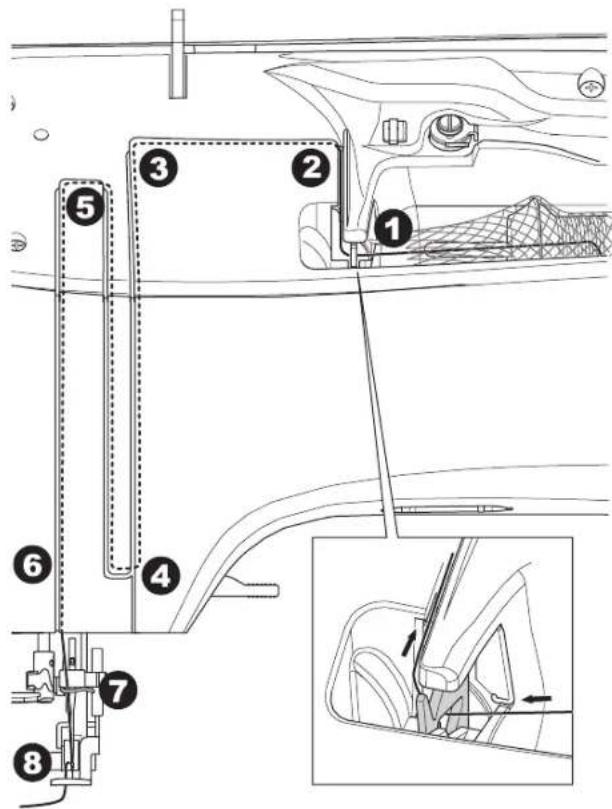

INFILATURA DEL FILO DELL'AGO....14

INFILATURA DELLA CRUNA DELL'AGO 15

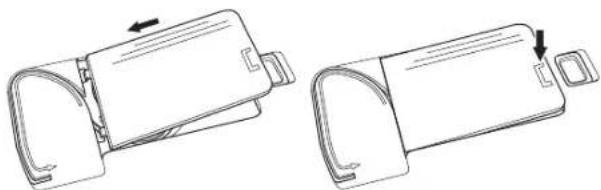

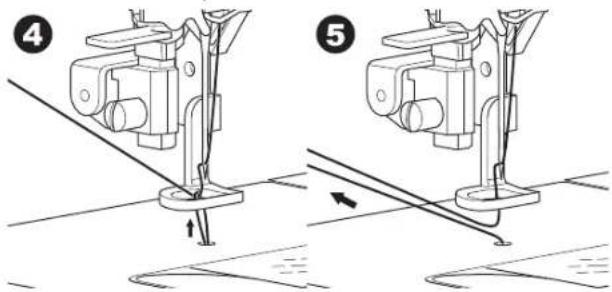

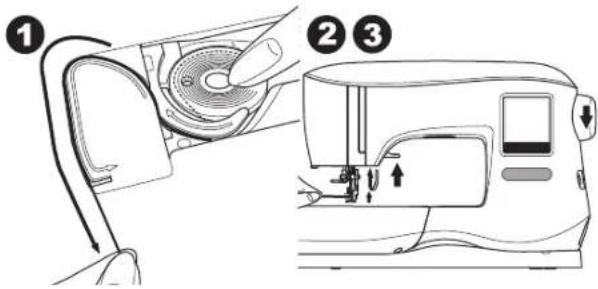

ESTRAZIONE DEL FILO DELLA BOBINA 15

PREPARAZIONE AL RICAMO 16

SCHERMATA HOME/PULSANTE HOME 16

IMPOSTAZIONI DELLA MACCHINA PER RICAMO ..... 16

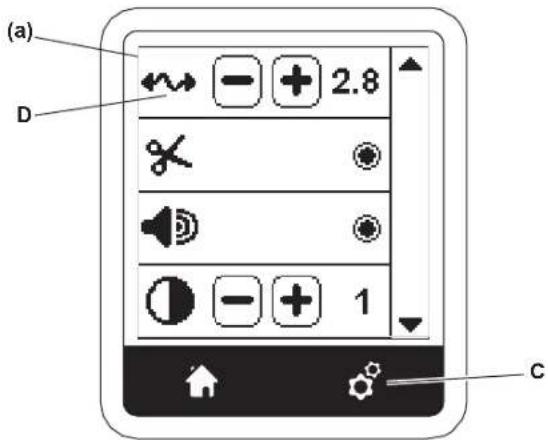

PULSANTE IMPOSTAZIONI 16

TENSIONE DEL FILO 16

ARRESTO PER TAGLIO 17

AVVISO ACUSTICO 17

LUMINOSITÀ DELLO SCHERMO 17

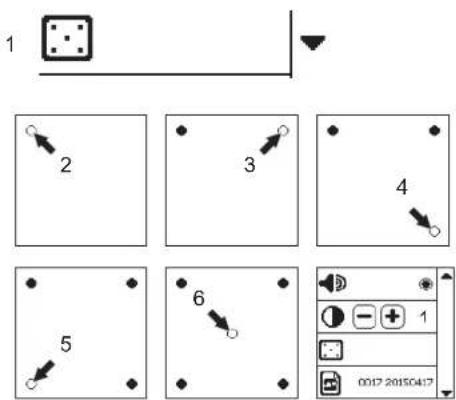

CALIBRAZIONE DELLO SCHERMO 17

VERSIONE DEL SOFTWARE 17

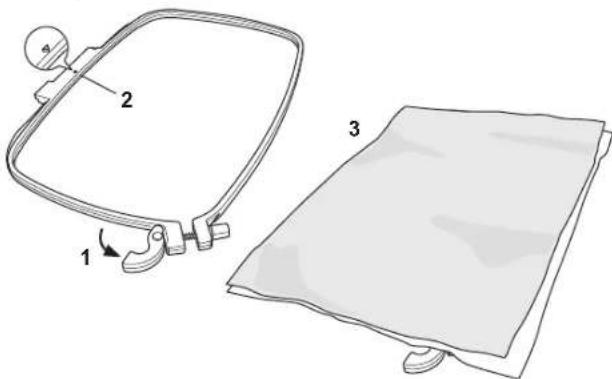

USO DI TESSUTO E STABILIZZATORE ....18

FISSAGGIO DEL TESSUTO SUL TELAIO DI RICAMO ..... 19

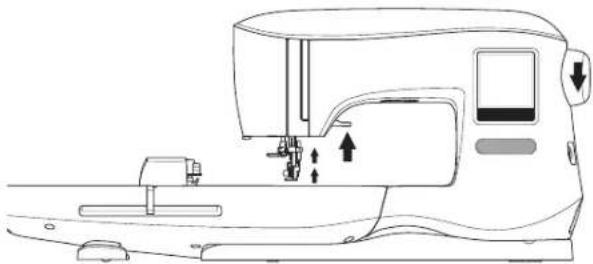

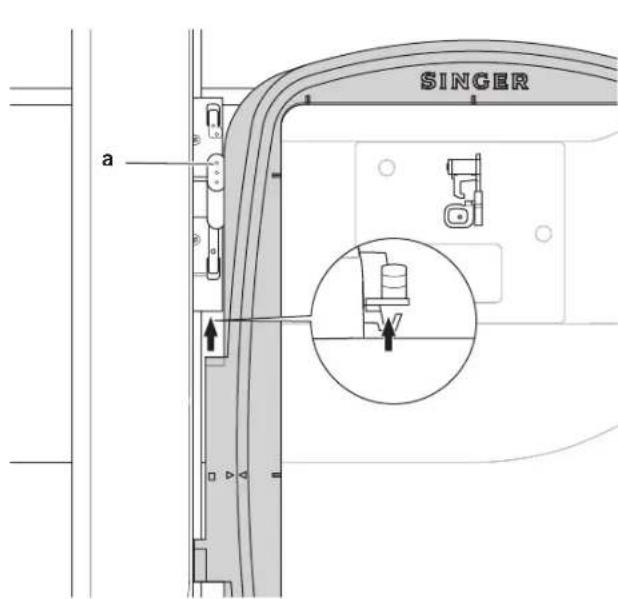

COLLEGAMENTO DEL TELAIO DA RICAMO ALLA MACCHINA ..... 19

RIMOZIONE DEL TELAIO DALLA MACCHINA ...... 19

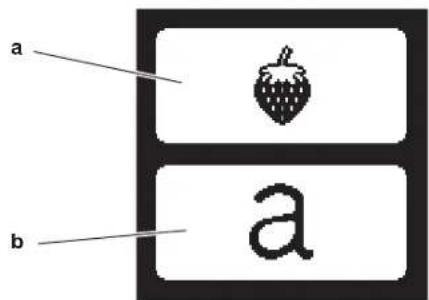

SELEZIONE DEI DISEGNI 20

SCHERMATA HOME 20

SELEZIONE DEI DISEGNI....20

SELEZIONE DI UN DISEGNO INCORPORATO ..... 20

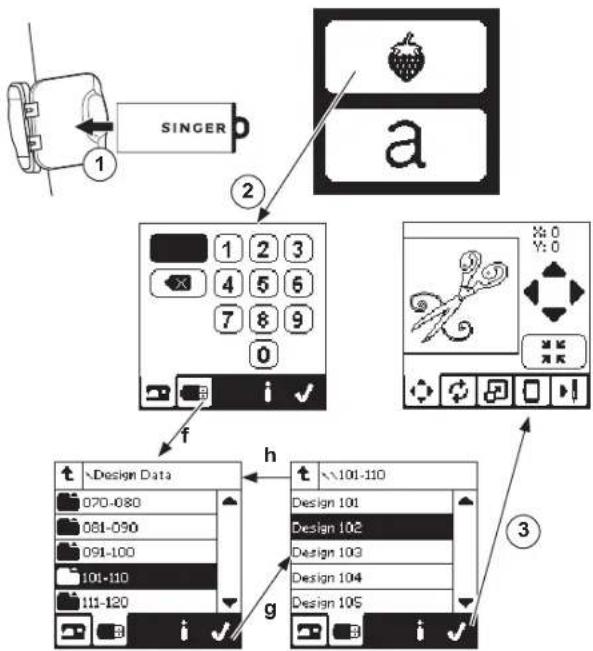

SELEZIONE DI UN DISEGNO USB 20

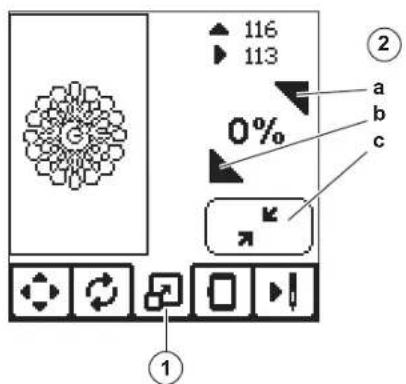

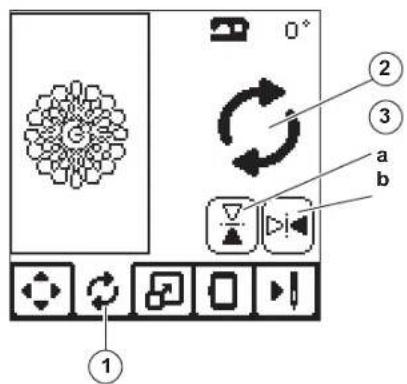

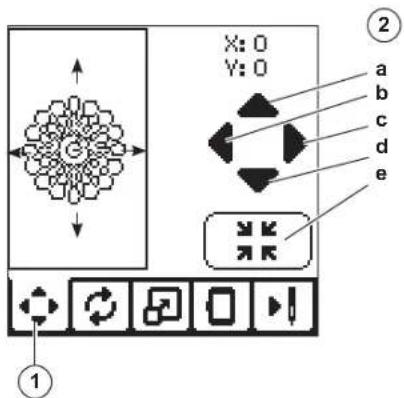

MODIFICA DEL DISEGNO 21

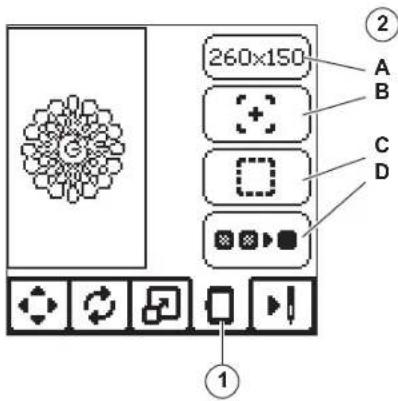

10 SELEZIONE E OPZIONI TELAIO 22

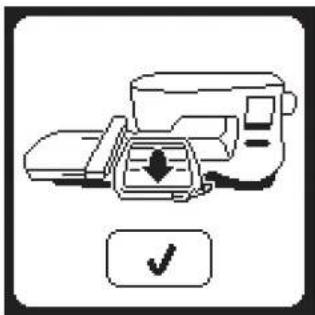

OPZIONI TELAIO - SPOSTAMENTO POSIZIONE

10 TELAIO

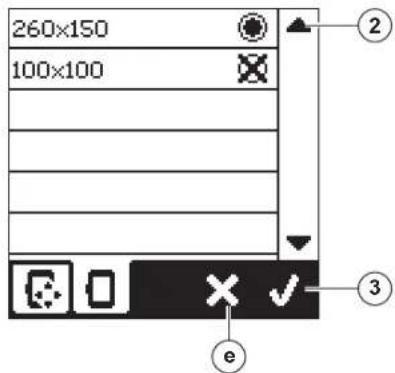

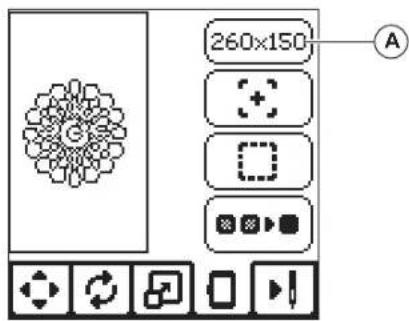

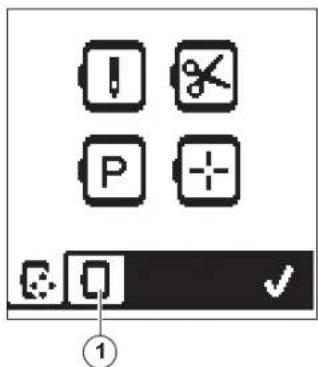

SELEZIONE DEL TELAIO 22

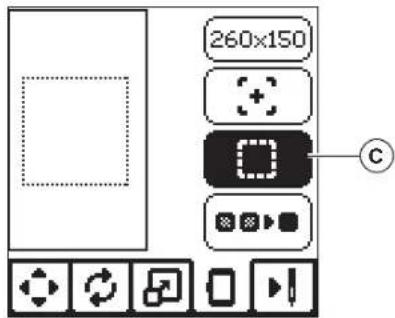

TRACCIATURA

IMBASTITUIRA

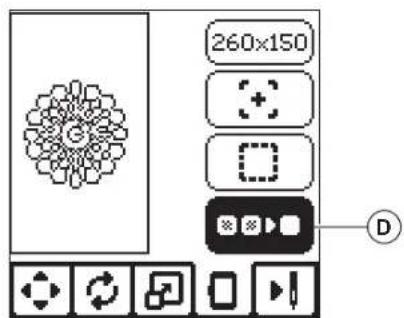

MONOCROMATICO

CUCITURA DEI DISEGNI 24

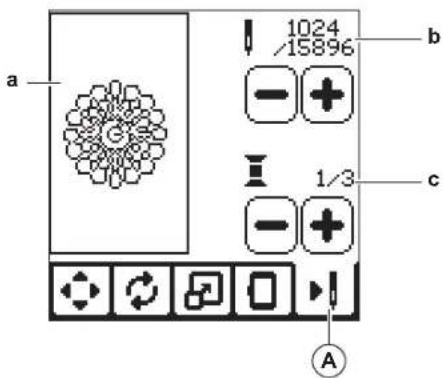

SCHERMATA CUCITURA 24

INIZIARE A CUCIRE 24

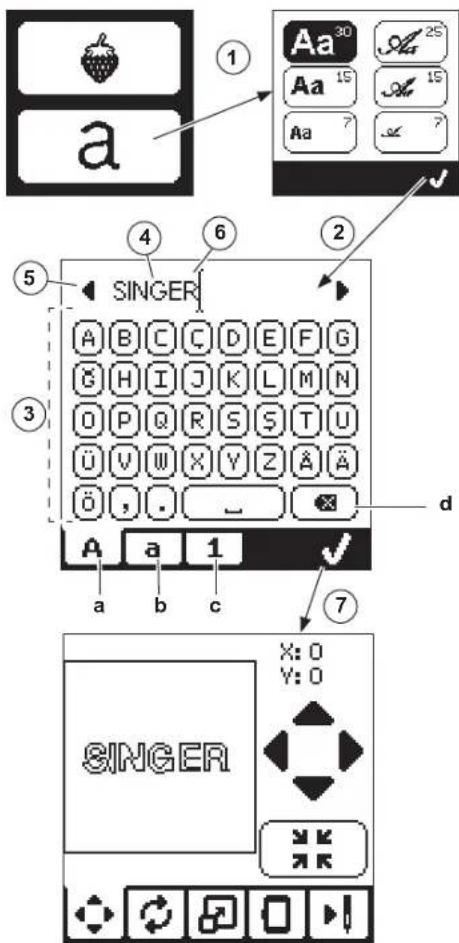

SELEZIONE DELLE LETTERE DA RICAMARE 25

MODIFICA DELLE LETTERE DA RICAMARE 25

CUCITURA DELLE LETTERE DA RICAMARE ...... 25

MESSAGGI POPUP 26

ROTTURA DEL FILO DELL'AGO 26

RIMOZIONE DEL TELAIO 26

14 RICAMO TROPPO LARGO 26

COMANDO DI ARRESTO NEL DISEGNO 26

SOVRACCARICO MOTORE PRINCIPALE 26

DATI CORROTTI 26

MANUTENZIONE....27

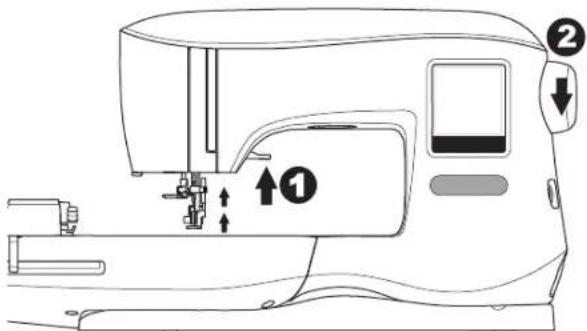

RIMOZIONE DEL PIEDINO PER RICAMO 27

INNESTO DEL PIEDINO PER RICAMO 27

PULIZIA 27

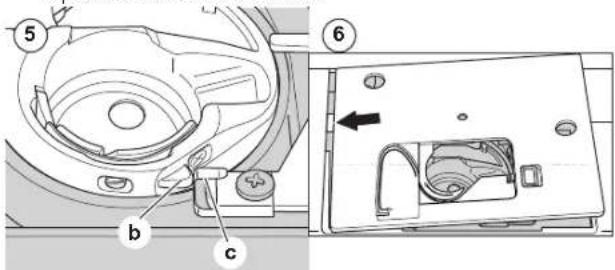

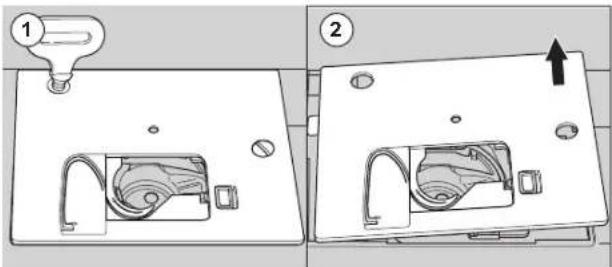

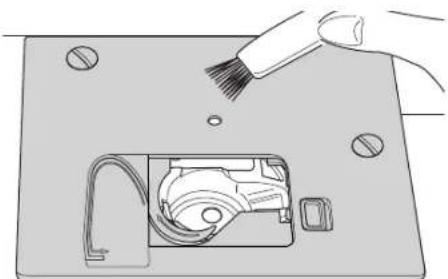

PORTA BOBINA 27

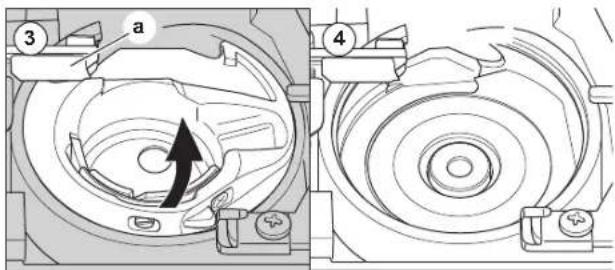

GUIDA DEL GANCIO E GRIFFE 27

SUGGERIMENTI 28

SCHEDA DI RIFERIMENTO RAPIDO DEL RICAMO ..... 29

SPECIFICHE TECNICHE....30

LIBRO DEI DISEGNI

22

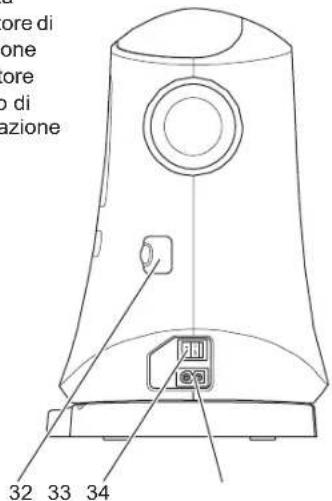

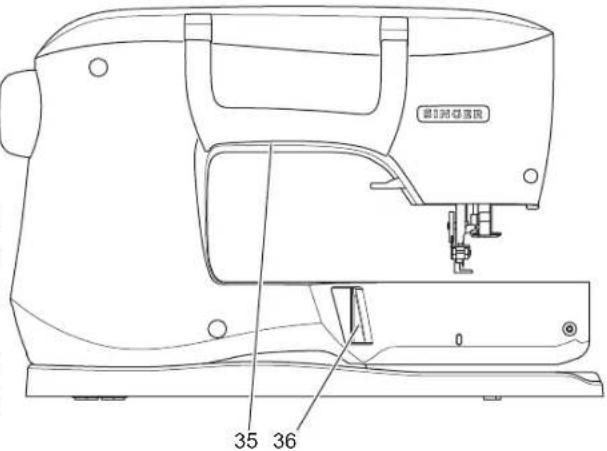

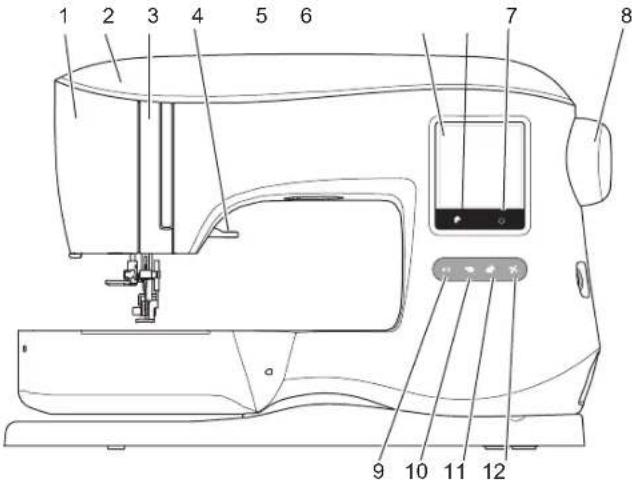

COMPONENTI PRINCIPALI

1. Piastra anteriore
2. Coperchio superiore
3. Leva di pescaggio del filo (Interno)
4. Leva sollevamento piedino
5. Touchscreen LCD

6. Pulsante Home

7. Pulsante cucitura

8. Volantino
9. Pulsante di Avvio/Arresto
10. Pulsante velocità ridotta
11. Pulsante velocità elevata

12. Pulsante tagliafilo

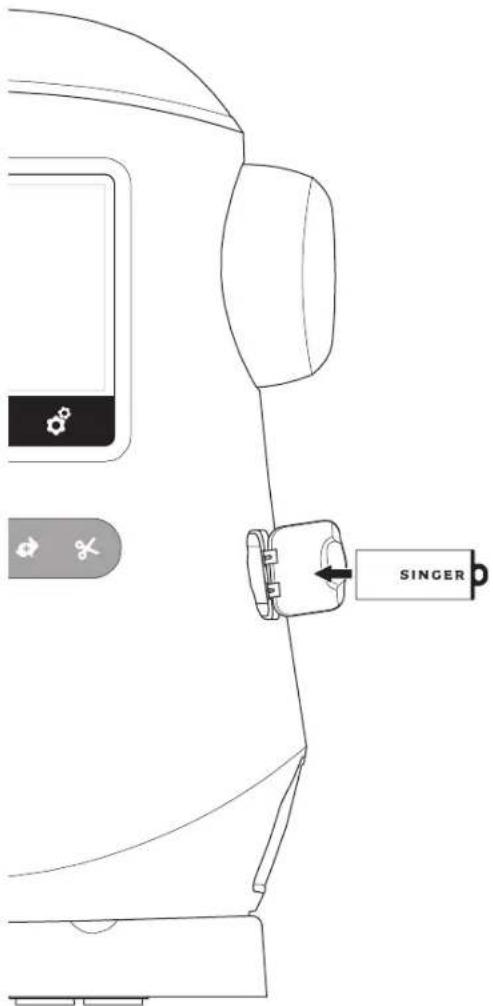

13. Presa USB per chiavetta

14. Interruttore di accensione
15. Connettore del cavo di alimentazione

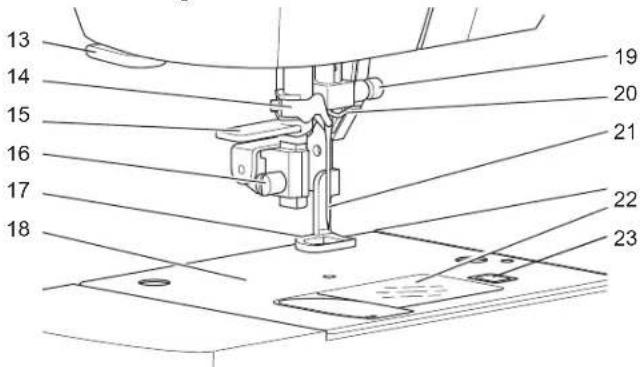

1. Tagliafilo
2. Infila ago
   15.Leva infilatura ago
3. Vite piedino
4. Piedino per ricamo

5. Piastrina dell'ago

6. Vite morsetto dell'ago

7. Guida infilatura ago
8. Ago
9. Copri bobina

10. Chiusura copri bobina

11. Maniglia

12. Presa di collegamento unità di ricamo

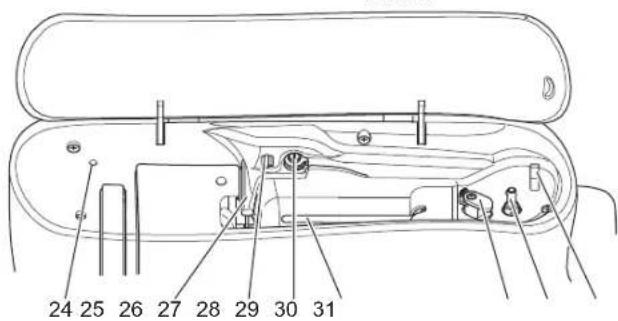

1. Supporto del porta spoletta ausiliario
2. Guida del filo
3. Guida del filo supplementare

4. Disco di tensione caricamento bobina

5. Porta spoletta

6. Arresto caricamento bobina
7. Alberino caricamento bobina
8. Taglia filo caricamento bobina

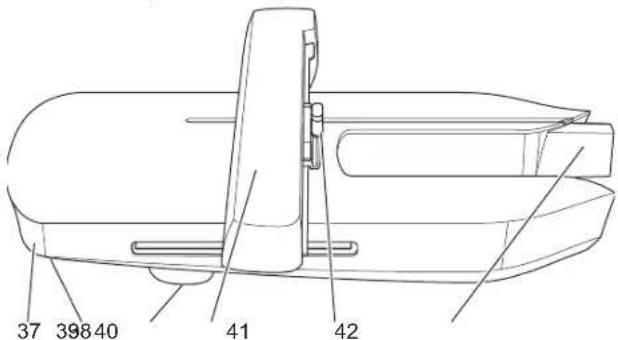

1. Vano accessori
2. Leva di rilascio unità di ricamo (sotto al vano accessori)

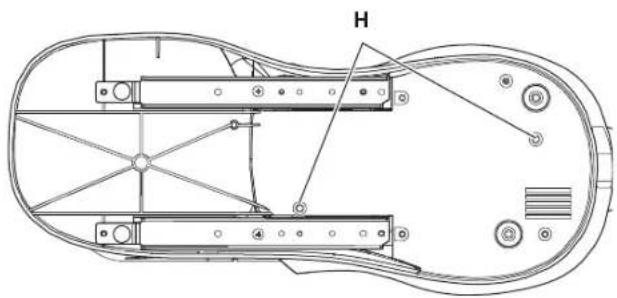

3. Piedino regolazione posizione orizzontale (sotto all'unità)

4. Carrello telaio di ricamo

5. Gruppo collegamento telaio di ricamo
6. Presa unità di ricamo

ACCESSORI

ACCESSORI

Alcuni accessori sono conservati nel vano accessori.

1. Confezione aghi
2. 5 bobine SINGER® Class 15 (una è montata sulla macchina)
3. Taglia cuciture
4. Spazzola
5. Cacciavite
6. Retino
7. Porta spoletta ausiliario
8. 2 feltrini
9. Cacciavite per piastrina dell'ago
10. Coprispoletta
11. Coprispoletta piccolo
12. Chiavetta USB di ricamo
13. Cavo di alimentazione
14. Telaio da ricamo 100mm x 100mm (4" x 4")
15. Telaio da ricamo 260mm x 150mm (10 1/4" x 6")

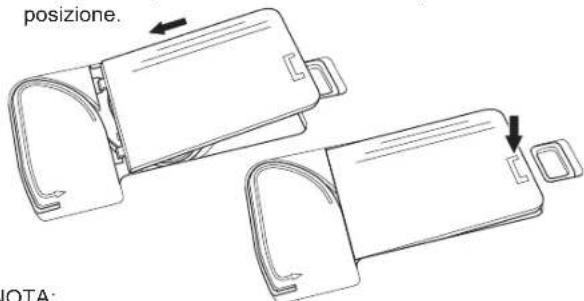

VANO ACCESSORI

Il vano accessori è posizionato sul lato sinistro dell'unità di ricamo. Aprirlo tirando.

RIMOZIONE E INSERIMENTO DELL'AGO

Selezionare un ago delle dimensioni e tipo corretto per il tessuto da ricamare.

AVVERTENZA

Per eviltare incidenti: prima di rimuovere l'ago spegnere la macchina.

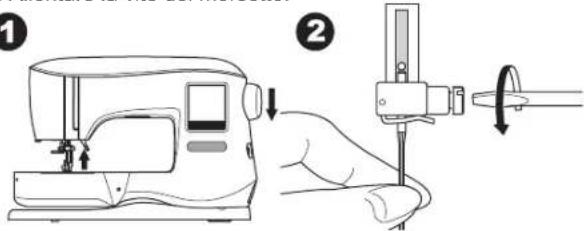

1. Ruotare il volantino verso di sé fino a quando l'ago si troverà nella posizione di massima altezza.
2. Allentare la vite del morsetto.

1

1. Rimuovere l'ago.
2. Inserire il nuovo ago nel morsetto con la parte piatta rivolta verso la parte posteriore e spingerlo verso l'alto il più possibile.

3

1. Avvitare a fondo la vite del morsetto. Non utilizzare aghi piegati o spuntati (a). Per controllare che l'ago sia rettilineo collocarlo su una superficie piatta.

5

SELEZIONE DI AGO E FILO

Per ottenere risultati ottimali, è essenziale utilizzare un ago della dimensione e del tipo adatti al tessuto da ricamare. Per informazioni sull'ago da utilizzare, consultare la Scheda di consultazione rapida del ricamo a pag. 29.

AGO

1. Per tessuti leggeri, utilizzare un ago SINGER® 2000, formato 11/80.
2. Per tessuti medi e pesanti, utilizzare un ago SINGER® 2000, formato 14/90.
3. Per tessuti leggeri elasticizzati, utilizzare un ago SINGER® 2001, formato 11/80.
4. Per tessuti medi e pesanti elasticizzati, utilizzare un ago SINGER® 2001, formato 14/90.

È possibile sostituire gli aghi SINGER® 2020 con gli aghi 2000, formato 11/80 oppure 14/90.

È possibile sostituire gli aghi SINGER® 2045 con gli aghi 2001, formato 11/80 oppure 14/90.

Per la macchina da ricamo SINGER® si consiglia l'uso di aghi SINGER®.

FILO

Il ricamo a macchina viene spesso eseguito utilizzando filo in rayon o poliestere.

Per la bobina si consiglia l'uso di un filo più leggero, denominato filo da bobina. Si otterrà una minore densità sul rovescio del disegno di ricamo.

NOTA: oltre all'ago e filo corretti, è essenziale utilizzare lo stabilizzatore adatto al tessuto da ricamare. (Per ulteriori informazioni consultare pag. 18 e 29).

PREPARAZIONE DELLA MACCHINA

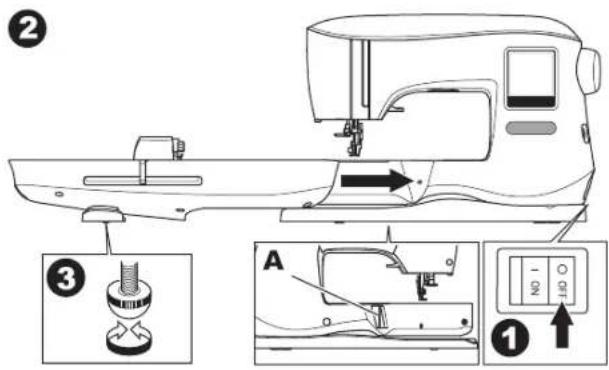

COLLEGAMENTO DELL'UNITÀ DI RICAMO

Sul retro della macchina è presente una presa coperta (A). Il coperchio si aprirà automaticamente al collegamento dell'unità di ricamo.

1. Prima di collegare l'unità di ricamo spegnere la macchina.
2. Far scivolare l'unità di ricamo sul braccio della macchina fino a quando si inserisce saldamente nella presa.
3. Se necessario, utilizzare i piedini di regolazione in modo che macchina e unità di ricamo siano livellate.

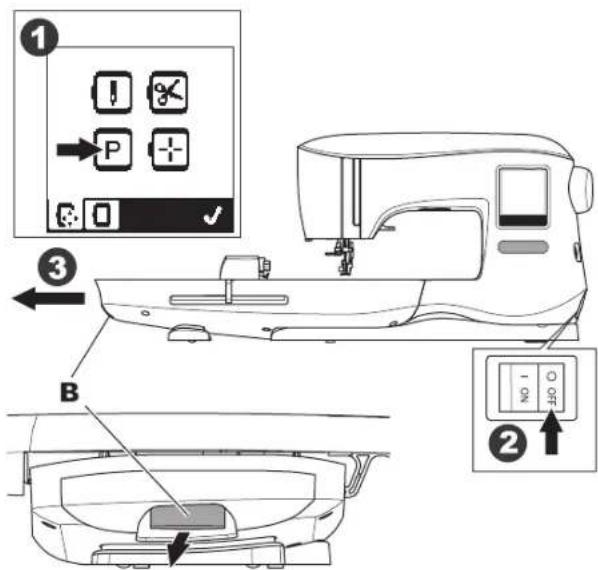

RIMOZIONE DELL'UNITÀ DI RICAMO

Rimuovere il telaio dalla macchina. (Vedere pag. 19)

1. Per riporre l'unità di ricamo nella scatola, spostare il carrello in posizione di riposo selezionando Park Position (Posizione di riposo) in Hoop Option (Opzioni telaio). (Vedere pag. 22)
2. Spegnere la macchina.
3. Tirare la leva a sinistra (B), sotto all'unità di ricamo e far scivolare l'unità a sinistra per rimuoverla. Il coperchio della presa si chiuderà automaticamente.
4. Riporre l'unità di ricamo nell'imballaggio originale.

Per ridurre il rischio di scosse elettriche: non lasciare la macchina incustodita quando la stessa è collegata alla presa di rete. Scollegare sempre la macchina dalla presa di rete immediatamente dopo l'uso e prima della manutenzione.

ATTENZIONE

Per ridurre il rischio di ustioni, incendio, scossa elettrica o lesioni alle persone: Non scollegare dalla presa di rete tirando il cavo. Per scollegare la spina, afferrare la stessa e non il cavo.

1. Collocare la macchina su una superficie stabile.
2. Collegare il cavo di alimentazione della macchina inserendo la spina a due fori nel connettore del cavo di alimentazione.

1. Collegare la spina del cavo di alimentazione alla presa di rete.
2. Accendere la macchina.

1. Le spie si illumineranno per indicare che la macchina è accesa (simbolo I).
2. Per scollegare, portare il tasto di accensione in posizione di spegnimento ("O"), quindi rimuovere la spina dalla presa.

Il presente eletrodomestico è dotato di spina polarizzata (una lama è più larga dell'altra). Per ridurre il rischio di scosse elettriche, la spina potrà essere inserita nella presa solo in un verso. Qualora la spina non entrasse a fondo nella presa, capovolgere il verso di inserimento. Nel caso la spina ancora non entrasse, rivolgersi a un elettricista qualificato. Non modificare la spina.

MESSAGGI ALL'AVVIO

All'accensione della macchina, sullo schermo saranno visualizzati una serie di messaggi.

a. Se l'unità di ricamo non è collegata, sarà visualizzato il presente messaggio. Collegare correttamente l'unità. (Vedere la pagina precedente).
b. Se l'ago non si trova nella posizione di massima altezza, sarà visualizzato il presente messaggio. Ruotare il volantino verso di sé per sollevare l'ago nella posizione di massima altezza, quindi premere il pulsante "√".

a

b

c. Se viene visualizzato questo messaggio, rimuovere il telaio, nel caso fosse collegato, liberare l'area di ricamo e premere il pulsante "√".
d. Se il piedino è abbassato, sarà visualizzato questo messaggio. Sollevare la leva sollevamento piedino e premere il pulsante "√". (Vedere la pagina successiva)

©

d

Alla scomparsa dei messaggi a-d, il carrello si sposterà al punto di inizio.
e. Sarà visualizzata la schermata Home. (Per ulteriori informazioni sulla schermata Home, vedere pag. 16).

e

AVVERTENZE

Per evitare incidenti:

1. non trasportare la macchina con l'unità di ricamo collegata, che potrebbe staccarsi e cadere.
2. Non forzare il movimento del carrello, per evitare di romperlo.
3. Non spostare la macchina afferrandola per il carrello.
4. Non premere con forza eccessiva sullo schermo e non toccarlo con oggetti appuntiti, per evitare danni. Toccare lo schermo utilizzando solo le dita.

FUNZIONI DI CONTROLLO DELLA MACCHINA

PULSANTE DI AVVIO/ARRESTO (A)

La macchina inizierà a cucire alla pressione del pulsante di Avvio/Arresto e si arresterà alla successiva pressione dello stesso pulsante. La macchina inizierà a cucire lentamente, aumentando quindi la velocità.

NOTA:

1. la macchina non inizierà a cucire qualora non sia stato selezionato un disegno o una lettera.
2. La funzione di caricamento della bobina è indipendente dal presente pulsante. (Vedere pag. 12)

PULSANTI DI CONTROLLO DELLA VELOCITÀ (B)

La velocità di cucitura viene controllata dalla macchina. È possibile modificare la velocità massima premendo questi pulsanti.

Premere il pulsante sinistro per diminuire la velocità.

Premere il pulsante destro per aumentare la velocità.

NOTA:

se si utilizza un filo speciale, come ad esempio un filo metallico, ridurre la velocità per impedire la rottura del filo.

PREPARAZIONE DELLA MACCHINA

PULSANTE TAGLIA FILO (C)

Premendo questo pulsante, la macchina taglierà automaticamente entrambi i fili.

NOTA:

la macchina taglia automaticamente i fili tra i cambi colore e al completamento di un disegno di ricamo.

AVVERTENZA:

1. non premere il pulsante in assenza di tessuto sotto al piedino o se non c'è ragione di tagliare i fili. Il filo potrebbe ingarbugliarsi e danneggiare la macchina.
2. Non utilizzare il pulsante per tagliare fili di dimensione maggiore di 30, fili di nylon o altri fili speciali. In questo caso utilizzare il tagliafilo (G).

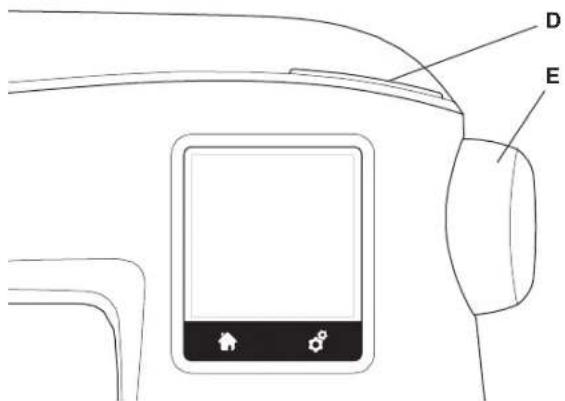

Per aprire il coperchio superiore, sollevare il lato anteriore destro del coperchio.

VOLANTINO (E)

Ruotando il volantino, l'ago si solleverà o abbasserà. Il volantino deve sempre essere ruotato verso di sé.

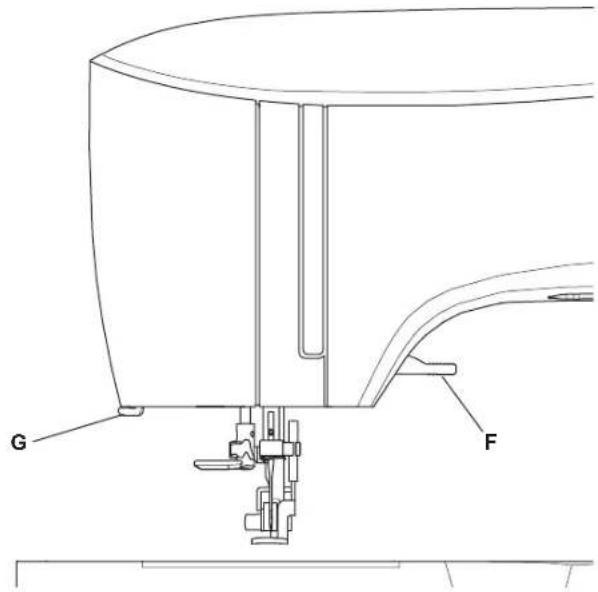

Questa leva serve per sollevare o abbassare il piedino. È possibile sollevare e tenere sollevata la leva sollevamento piedino in posizione extra alta per facilitare l'installazione del telaio da ricamo.

NOTA:

la macchina non si avvierà se il piedino è sollevato (salvo per il caricamento della bobina).

TAGLIA FILO (G)

Utilizzare questo tagliafilo nel caso il pulsante tagliafilo non venga utilizzato.

1. Sollevare il piedino e portare il fili verso la parte posteriore.
2. Inserire i fili nel tagliafilo da dietro ad avanti.
3. Tirare i fili per tagliarli.

MONTAGGIO DELLA MACCHINA SUL MOBILE (H)

Sul lato inferiore della macchina sono presenti due fori studiati per il montaggio della stessa nell'apposito mobile (opzionale). Allineare i fori (indicati in figura) ai fori corrispondenti del piano del mobile. Fissare la macchina con le viti. (Non incluse)

La macchina è dotata di una chiavetta USB. Questa chiavetta contiene quanto segue:

a. Design Data (ricami)
b. Design Book (file PDF per la visualizzazione di immagini di ricami inclusi e caratteri, visualizzati sul PC)
c. Individual Design Information (file PDF di visualizzazione dei dettagli sui singoli disegni, visti su PC)

COLLEGAMENTO DELLA CHIAVETTA USB

La macchina è dotata di presa USB per la lettura dei dati di ricamo contenuti nella chiavetta USB.

Aprire il coperchio e inserire la chiavetta USB nella presa. La chiavetta ha un verso di inserimento predefinito: non forzarne l'ingresso nella presa.

Per rimuoverla, tirare con cautela la chiavetta verso l'esterno. NOTA:

non rimuovere la chiavetta USB durante il funzionamento della macchina o la cucitura del ricamo, per evitare di danneggiare i file contenuti nella chiavetta stessa.

LIBRO DEI DISEGNI

Il Design Book, mostra una panoramica dei ricami inclusi e dei font forniti con la macchina. Potete vedere una foto dei disegni, così come le dimensioni e il conteggio dei punti dei disegni. Questo libro è un file PDF, cui si può accedere dalla chiavetta USB, quando è inserita nel vostro PC. Il PC dovrà avere Adobe Acrobat Reader installato per visualizzare il Design Book. Se il vostro PC non dispone di Acrobat Reader, accedere al sito Web di Adobe per installarlo.

INFORMAZIONI SUI SINGOLI DISEGNI

Si tratta di un file PDF che contiene informazioni più specifiche su ogni disegno del ricamo che viene fornito con il dispositivo, come ad esempio l'ordine dei colori del filato, un suggerimento sui colori del filo e altro ancora.

E' un file PDF a cui si può accedere dalla chiavetta USB, quando è inserita nel vostro PC. Il PC dovrà avere Adobe Acrobat Reader installato per visualizzare il Design Book. Se il vostro PC non dispone di Acrobat Reader, accedere al sito Web di Adobe per installarlo.

SOFTWARE DI RICAMO SINGER

La macchina dispone del software di ricamo, che consente di utilizzare disegni di altre fonti, come CD di disegni e disegni scaricati da internet.

Andare all'indirizzo singer.mysewnet.com per ulteriori informazioni sullo scaricamento di tale software sul proprio PC.

AGGIORNAMENTO DELLA MACCHINA

Periodicamente sono disponibili aggiornamenti per la macchina.

La macchina viene aggiornata utilizzando la chiavetta USB.

1. Andare all'indirizzo singer.mysewnet.com per informazioni sugli aggiornamenti disponibili per la propria macchina.
2. Seguire le istruzioni di aggiornamento della macchina.

INSERIMENTO DELLA BOBINA

Per questa macchina utilizzare solo bobine SINGER® Class 15.

RIMOZIONE DELLA BOBINA

1. Spostare il fermo del coperchio della bobina a destra e rimuovere il coperchio stesso.
2. Sollevare la bobina dalla macchina.

1. Tirare l'estremità sinistra del rocchetto e impostare la rondella di feltro e il rocchetto di filo sul porta-spola in modo che il filo si svolga dalla parte anteriore del rocchetto.
2. Inserire il coprispoletta sul portaspoletta. a. Il coprispoletta può essere utilizzato al contrario per le spolette di dimensioni minori. b. Utilizzare il coprispoletta piccolo se si utilizza filo intrecciato. Lasciare una piccola apertura tra coprispoletta e spoletta come illustrato. c. Inserire la rete sul filo se il rocchetto si svolge troppo facilmente.

1. Tenere il filo con entrambe le mani e agganciarlo nella guida dall'apertura anteriore.
2. Portare il filo a destra e passarlo attraverso il retro della guida del filo. Passare il filo sotto ai dischi tenditori in senso orario.
3. Inserire il filo attraverso il foro della bobina e collocare la bobina sull'alberino di caricamento.

1. Tenere l'estremità del filo e spingere il ferma bobina a destra. Alla visualizzazione della schermata di caricamento della bobina, premere il pulsante di Avvio/Arresto sullo schermo per avviare il caricamento.
2. Dopo che la bobina ha eseguito alcuni giri, arrestare la macchina premendo il pulsante di Avvio/Arresto sullo schermo.
3. Tagliare il filo accanto al foro, come illustrato.

1. Avviare nuovamente la macchina. È possibile regolare la velocità di caricamento premendo i pulsanti “+” (più veloce) o “-” (più lento) sullo schermo.
2. Al termine del caricamento, il ferma bobina ritornerà a sinistra arrestando l'operazione.
3. Rimuovere la bobina dall'alberino e tagliare il filo utilizzando il taglia filo.

CARICAMENTO AUTONOMO DELLA BOBINA

È possibile caricare autonomamente la bobina durante la cucitura.

1. Inserire il porta spoletta ausiliario nel foro sul lato sinistro sulla parte superiore della macchina.
2. Collocare il feltrino e la spoletta di filo sul porta spoletta ausiliario.
3. Portare il filo a destra e agganciarlo alla guida dall'apertura posteriore.
4. Seguire la normale procedura di caricamento dal passo 2 al passo 9 di pag. 12.

INSERIMENTO DELLA BOBINA

1. Collocare la bobina sul porta bobina, verificando che la bobina ruoti in senso orario.

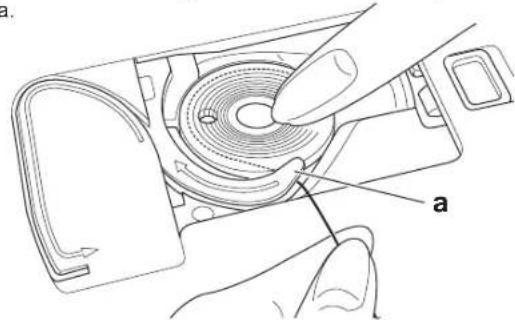

1. Tirare il filo nella tacca (a) tenendo allo stesso tempo la bobina.

1. Tirare il filo lungo la scanalatura, verso l'alto e intorno alla sommità poi a sinistra, quindi verso il basso. Tenendo la bobina in posizione con il dito, tirare il filo a destra per tagliarlo.

1. Riposizionare il coperchio della bobina. Inserire le linguette nei fori della piastrina dell'ago e spingere in basso il lato destro del coperchio della bobina fino a quando scatta in posizione.

NOTA: la macchina può iniziare a cucire senza il tiraggio manuale del filo della bobina. Se si desidera tirare manualmente il filo della bobina, vedere pag. 15. Assicuratevi di utilizzare solo bobine originali SINGER® Class 15

INFILATURA DELL'AGO

PREPARAZIONE ALL'INFILATURA DELLA MACCHINA

1. SOLLEVARE LA LEVA SOLLEVAMENTO PIEDINO. È essenziale sollevare la leva sollevamento piedino prima di procedere all'infilatura della macchina per garantire la corretta tensione del filo.
2. Sollevare l'ago alla posizione di massima altezza ruotando il volantino verso di sé. (Mantenere questa posizione per l'infilatura della cruna dell'ago).

NOTA:

È essenziale sollevare la leva sollevamento piedino prima di infilare la macchina. La mancata osservanza di quanto sopra darà luogo a una scarsa qualità di cucitura, o un numero eccessivo di cappi sul rovescio del tessuto. Sollevare sempre la leva sollevamento piedino prima di iniziare l'infilatura della macchina.

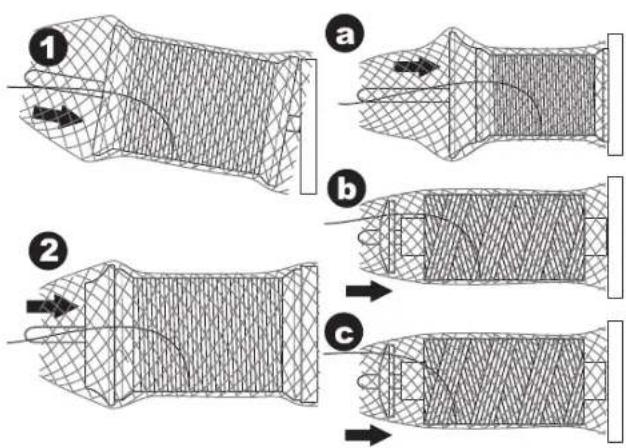

1. Tirare l'estremità sinistra del rocchetto e impostare la rondella di feltro e il rocchetto di filo sul porta-spola in modo che il filo si svolga dalla parte anteriore del rocchetto.
2. Inserire il coprispoletta sul portaspoletta.
   a. Il coprispoletta può essere utilizzato al contrario per le spolette di dimensioni minori.
   b. Utilizzare il coprispoletta piccolo se si utilizza filo intrecciato. Lasciare una piccola apertura tra coprispoletta e spoletta come illustrato.
   c. Inserire la rete sul filo se il rocchetto si svolge troppo facilmente.

1. Tenere il filo con entrambe le mani e passarlo nella guida dall'apertura anteriore.
2. Portare il filo all'indietro e passarlo attraverso la fessura da destra a sinistra.
3. Portare il filo a sinistra e tirarlo verso il basso lungo la fessura.
4. Passare intorno alla U, poi verso l'alto.
5. Per infilare la leva di pescaggio del filo, estrarre il filo verso l'alto e riportarlo di nuovo verso il basso da destra a sinistra lungo la fessura.
6. Tirare il filo verso il basso lungo la fessura.
7. Portare il filo attraverso la guida dall'apertura a destra.
8. Attraversare la cruna dalla parte anteriore alla parte posteriore. Consultare la pagina successiva sulle modalità d'uso dell'infila ago integrato.

Per evitare incidenti:

1. Non avvicinare le dita alle parti in movimento. Fare una particolare attenzione alla zona nei pressi dell'ago.
2. Non abbassare la leva dell'infila-ago mentre la macchina è in funzione.

NOTA:

L'infila-ago viene utilizzato per aghi misura 11/80 e 14/90.

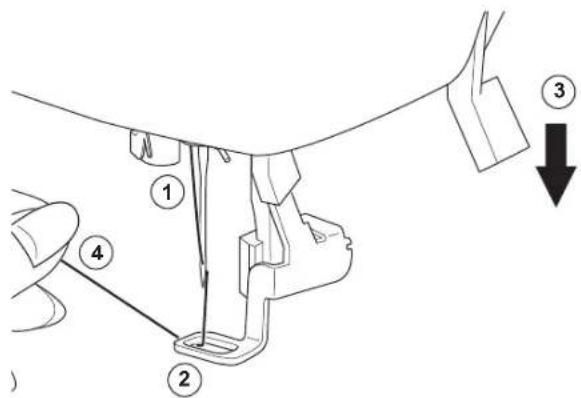

1. Abbassare il piedino.
2. Verificare che l'ago sia stato sollevato alla posizione di massima altezza. In caso contrario, sollevarlo ruotando il volantino verso di sé.
3. Abbassare lentamente l'infila-ago e far passare il filo attraverso la guida (a) e tirare verso destra.

1. Abbassare la leva al massimo. L'infila-ago ruoterà e il perno del gancio passerà attraverso la cruna dell'ago.
2. Tirare il filo nella guida, verificando che lo stesso sia sotto il perno del gancio.

1. Tenere il filo lasco e rilasciare la leva. Mentre l'infila-ago ruota indietro, il perno del gancio attraverserà la cruna dell'ago, formando il cappio del filo.
2. Tirare circa 10 cm (4 pollici) di filo attraverso la cruna dell'ago.

ESTRAZIONE DEL FILO DELLA BOBINA

La macchina può iniziare a cucire senza il tiraggio del filo della bobina. Se si desidera iniziare a cucire con un filo della bobina più lungo, estrarre il filo della bobina come segue.

1. Inserire la bobina nel porta bobina come mostrato a pag. 13, ma non tagliarlo.
2. Sollevare il piedino.
3. Tenere il filo dell'ago lasco e ruotare il volantino verso di sé per una intera rivoluzione.

1. Tirare leggermente il filo dell'ago. Il filo della bobina formerà un cappio.
2. Tirare i fili dell'ago e della bobina circa 10 cm (4 pollici) verso il retro del piedino.

1. Riposizionare il coperchio della bobina. (Vedere pag. 13)

6

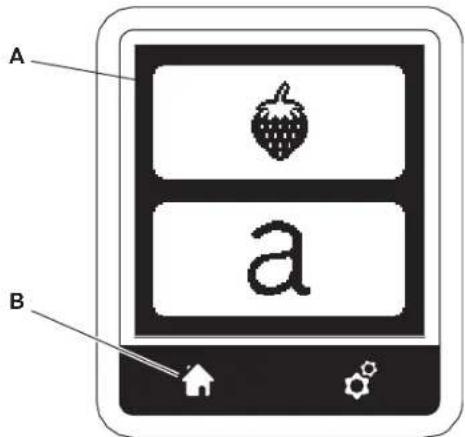

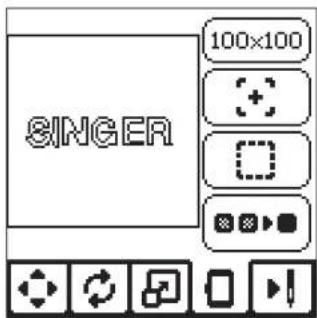

Dopo aver collegato correttamente l'unità di ricamo, sarà visualizzata la schermata Home. Da questa schermata è possibile selezionare e modificare i ricami.

PULSANTE HOME (B)

È possibile tornare in qualsiasi momento alla schermata Home premendo il pulsante Home. In quel momento, tutti i disegni e lettere selezionate per il ricamo saranno cancellati.

IMPOSTAZIONI DELLA MACCHINA PER RICAMO

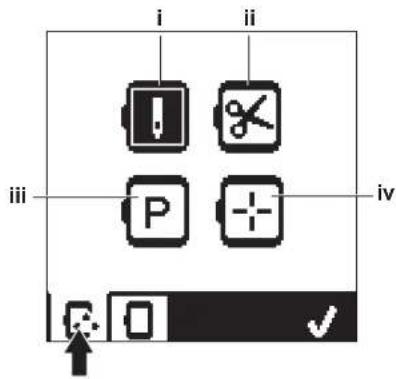

PULSANTE IMPOSTAZIONE (C)

Prima o durante il processo di ricamo, è possibile regolare le impostazioni della macchina premendo il pulsante Setting (Impostazioni). Sarà visualizzata la schermata Setting (Impostazioni). (a) È possibile scorrere la schermata premendo i pulsanti freccia destra. Se si preme ancora una volta il pulsante Impostazioni, la macchina tornerà alla schermata precedente. NOTA: Tutte le impostazioni, salvo la tensione del filo, non cambieranno fino a modifica da parte dell'utente. La tensione del filo ritornerà alla preimpostazione quando si cambia disegno.

La macchina per ricamo regola automaticamente la tensione del filo. Tuttavia, in funzione del filo o del tessuto in uso, potrebbe essere necessario modificare la tensione del filo per ottenere risultati desiderati. Per ottenere la tensione del filo desiderata, procedere come segue.

i. TENSIONE DEL FILO CORRETTA
Il filo dell'ago appare leggermente sul lato inferiore del tessuto.
ii. FILO DELL'AGO TROPPO TESO Il filo dell'ago appare sul lato superiore del tessuto. Diminuire la tensione del filo dell'ago premendo il pulsante “-”.
iii. FILO DELL'AGO TROPPO LASCO Il filo dell'ago è lasco o presenta dei cappi. Aumentare la tensione del filo dell'ago premendo il pulsante “+”.

	LATO SUPERIORE	LATO INFERIORE
i
ii
iii

Quando si modifica la tensione del filo dall'impostazione predefinita, il valore sarà evidenziato.

NOTA:

se la bobina è stata infilata o inserita non correttamente, o se il filo dell'ago non è stato infilato correttamente, non sarà possibile ottenere una buona tensione del filo. Verificare che il filo della bobina e dell'ago siano correttamente inflati prima di eseguire eventuali regolazioni.

ARRESTO PER TAGLIO

Quando si inizia a ricamare, è possibile impostare la macchina affinché si fermi dopo alcuni punti, consentendo all'utente il taglio delle estremità libere del filo.

È possibile selezionare o deselezionare tale funzione come segue:

i. Arresto per taglio è attivata.

ii. Arresto per taglio è disattivata.

Avviso Acustico

È possibile attivare o disattivare l'avviso acustico premendo questo pulsante.

i. L'avviso acustico è attivo.

ii. L'avviso acustico è spento.

CALIBRAZIONE DELLO SCHERMO

Se le icone dello schermo (in relazione a ove si tocca lo schermo) sembrano non allineate, potrebbe essere necessario calibrare lo schermo stesso, come segue:

1. scorrere verso il basso e premere il pulsante di calibrazione dello schermo.
2. Premere ogni contrassegno "O" indicato nelle 5 posizioni sullo schermo. (4 angoli e il centro) Quando la calibrazione viene completata, sarà nuovamente visualizzata la schermata delle impostazioni.

VERSIONE DEL SOFTWARE

La versione del software della macchina per ricamo sarà indicata in calce a questa schermata.

È possibile aggiornare il software utilizzando la chiavetta USB. (Vedere pag. 11)

LUMINOSITÀ DELLO SCHERMO

È possibile regolare la luminosità dello schermo LCD. Premendo il pulsante "+" o "−", si aumenterà o diminuirà la luminosità.

USO DI TESSUTO E STABILIZZATORE

È possibile ricamare diversi tipi di tessuto. Indipendentemente dal tessuto, sarà necessario utilizzare il corretto tipo di stabilizzatore. (Per ulteriori informazioni consultare pag. 29) Lo stabilizzatore serve come base e tiene fermo il tessuto mentre la macchina per ricamo cuce il disegno, eliminando eventuali distorsioni nel tessuto e nel disegno.

Tessuti diversi richiedono tipi diversi di stabilizzatore, in funzione della natura del tessuto e della densità del disegno da ricamare. La maggior parte dei disegni di ricamo saranno eseguiti al meglio se il tessuto viene stabilizzato nella maniera corretta.

Di solito lo stabilizzatore viene applicato sul rovescio del tessuto, ma a volte, è possibile utilizzarlo sul diritto. Sul rovescio vuol dire applicare lo stabilizzatore sul lato posteriore dell'area da ricamare. È possibile intelaiarlo insieme al tessuto o da solo, in funzione del tessuto e del progetto. Sul diritto vuol dire che uno stabilizzatore aggiuntivo viene collocato sulla parte superiore del tessuto, intelaiato con il tessuto o fissato con altri mezzi. La funzione dello stabilizzatore è di garantire che la trama del tessuto sia fissata, fornendo una superficie piana per il ricamo.

Nonostante siano disponibili molti tipi di stabilizzatore, i tipi più comuni sono lo stabilizzatore a strappo, lo stabilizzatore idrosolubile e lo stabilizzatore a taglio.

Gli stabilizzatori sono anche disponibili in diversi pesi. Dopo aver scelto il tipo migliore di stabilizzatore in funzione del progetto, scegliere il peso appropriato. Una buona regola stabilisce che il peso dello stabilizzatore deve essere compatibile con il tessuto.

Lo stabilizzatore a strappo è temporaneo. Una volta rimossone l'eccesso dopo il ricamo, il tessuto stesso deve essere in grado di sostenere da solo il disegno.

Gli stabilizzatori a strappo sono di solito consigliati per i tessuti non elasticizzati.

Lo stabilizzatore a taglio è permanente, ed è pertanto una scelta migliore per sostenere il ricamo su tessuti instabili, per evitare distorsioni. È sufficiente tagliare l'eccesso di stabilizzatore intorno al disegno. Anche dopo frequenti lavaggi il ricamo resterà intatto.

Lo stabilizzatore idrosolubile vengono risciacquati dall'area di ricamo. Sono una buona scelta nel ricamo di tessuti molto leggeri e possono essere utilizzati sulla parte superiore del tessuto. Dopo aver rimosso la gran parte di stabilizzatore in eccesso i residui vengono risciacquati via.

Sono anche disponibili versioni termoadesive o non termoadesive degli stabilizzatori. Gli stabilizzatori termoadesivi possono essere stirati sul retro dell'area da ricamare, impedendo la distorsione del tessuto durante l'intelaiamento.

Tuttavia, per i tessuti più sensibili alla stiratura vengono utilizzati stabilizzatori non termoadesivi. In questi casi, un altro utile strumento è l'adesivo temporaneo spray. Si utilizza per incollare temporaneamente i tessuti e lo stabilizzatore durante l'intelaiamento, e impedire al tessuto di spostarsi durante l'esecuzione del ricamo.

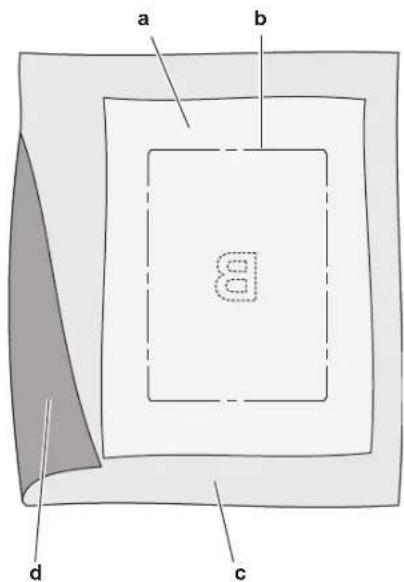

Normalmente, lo stabilizzatore dovrebbe essere più largo del telaio nel quale sarà utilizzato. Al termine del ricamo, utilizzare forbici a punta fine per rimuovere con cura l'eccesso di stabilizzatore dell'area di ricamo.

a. Stabilizzatore
b. Posizione del telaio
c. Tessuto (Lato inferiore)
d. Superficie di ricamo (Lato superiore)

Per ottenere ricami ottimali, collocare uno strato di stabilizzatore sotto al tessuto. Intelaiando tessuto e stabilizzatore verificare che siano intelaiati saldamente e in maniera uniforme.

1. Aprire la leva di sgancio rapido sul telaio esterno e rimuovere il telaio interno.
2. Collocare il telaio esterno su una superficie stabile e piatta con la vite in basso a destra. Al centro del lato sinistro del telaio esterno è presente una piccola freccia che si allinea con la piccola freccia sul telaio interno.
3. Collocare lo stabilizzatore e il tessuto, con i diritti verso l'alto, sopra il telaio esterno.

1. Collocare il telaio interno sopra il tessuto con la piccola freccia sul lato sinistro e premere con forza nel telaio esterno.
2. Chiudere la leva di sgancio rapido, senza forzare. Se sembra che la leva non voglia chiudersi, allentare la vite di ritenzione e quindi riprovare a chiudere la leva di sgancio rapido.
3. Regolare la pressione del telaio esterno ruotando la vite di ritenzione. Per ottenere risultati ottimali, il tessuto deve essere teso nel telaio.

NOTA:
Quando si cuciono ricami aggiuntivi sullo stesso tessuto, aprire la leva di sgancio rapido, spostare il telaio nella nuova posizione sul tessuto e richiudere la leva. Se si cambia il tipo di tessuto, potrebbe essere necessario regolare la pressione utilizzando la vite di ritenzione, senza forzare la leva di sgancio.

COLLEGAMENTO DEL TELAIO DA RICAMO ALLA MACCHINA

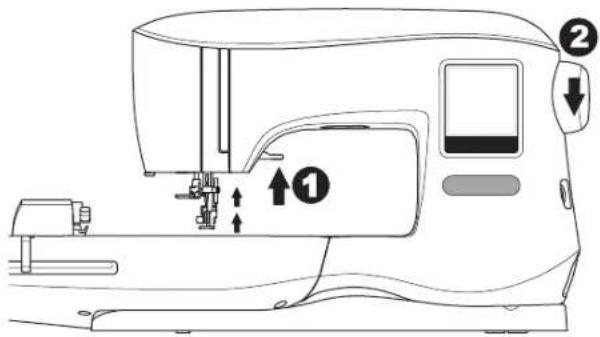

1. Sollevare il piedino. Sollevare l'ago alla posizione di massima altezza ruotando il volantino verso di sé.

1. Far scivolare il telaio sull'unità di ricamo dalla parte anteriore alla parte posteriore fino a che non scatta in posizione.

NOTA:

è possibile tenere sollevato il piedino alla massima altezza per facilitare il passaggio del telaio sotto il piedino.

RIMOZIONE DEL TELAIO DALLA MACCHINA

Tenere premuta la leva di sgancio (a) sul gruppo di collegamento del telaio quindi far scivolare il telaio verso di sé.

SELEZIONE DEI DISEGNI

SCHERMATA HOME

La selezione dei disegni da ricamare inizia sulla schermata Home, che contiene due selezioni principali.

a. Selezione di disegni, modifica ed esecuzione
b. Programmazione lettere, modifica ed esecuzione.

La macchina dispone di 200 ricami ed i font di ricamo.

Troverete 69 di questi disegni più i font, inclusi nella macchina. Il resto dei disegni sono su chiavetta USB.

La chiavetta USB dispone anche di 2 file PDF con le informazioni sui disegni. Per ulteriori informazioni su questo, vedere pagina 11.

SELEZIONE DEL DISEGNO

SELEZIONE DI UN DISEGNO INCORPORATO

La macchina è dotata di 69 disegni incorporati.

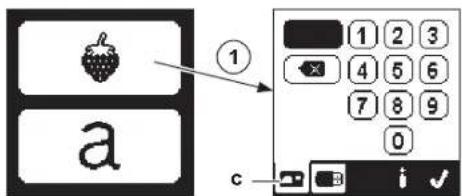

1. Premere il pulsante Design (Disegni) sulla schermata Home.

Sarà visualizzata una tastierina a 10 tasti.

NOTA:

premere la scheda macchina (c) se la scheda USB è attivata.

1. Selezionare il design della collezione ricamo e premere il numero del disegno sullo schermo.

Il numero selezionato sarà visualizzato nella parte superiore sinistra dello schermo LCD. Per cancellare un numero premere il pulsante cancella (d).

Per visualizzare le informazioni relative al disegno selezionato, premere il pulsante informazioni (e). Sullo schermo saranno visualizzate le seguenti informazioni.

i. Nome del disegno

ii. Altezza e larghezza massima del disegno

iii. Numero totale dei colori

iv. Numero totale dei punti

Premendo il pulsante “√”, le informazioni saranno cancellate e sarà nuovamente visualizzata la tastierina.

1. Premere il pulsante " √" sulla tastierina.

Il disegno viene selezionato e sarà visualizzata la schermata di posizionamento ricamo.

SELEZIONE DI UN DISEGNO USB

La macchina può leggere i dati di ricamo in formato “.xxx” e “.dst” memorizzati nella chiavetta USB.

1. Inserire la chiavetta USB nella relativa presa.
2. Premere il pulsante relativo ai disegni della schermata Home e quindi la scheda USB (f).

L'elenco dei dati sarà visualizzato sullo schermo.

Premere il file o la cartella per selezionarla o aprirle e quindi il pulsante "√".

Dopo aver aperto la cartella, sarà visualizzato l'elenco dei disegni ivi contenuti (g).

Per tornare indietro, premere la freccia presente sulla parte superiore (h). Premere il pulsante "informazioni" per ottenere ulteriori informazioni sul disegno selezionato. NOTA:

se la chiavetta USB o il supporto sono vuoti o se il file leggibile non è presente, sarà visualizzato il contrassegno di vuoto.

1. Dopo aver selezionato il disegno sarà visualizzata la schermata di posizionamento ricamo.

Prima di iniziare a ricamare è possibile modificare il disegno, utilizzando la scheda Edit (Modifica).

NOTA:

se non è stato collegato il telaio corretto potrebbe essere visualizzato un messaggio popup.

Premere “√” e collegare il telaio indicato nel messaggio o modificare le impostazioni relative alle dimensione del telaio nella scherma delle opzioni del ricamo (Pagina successiva).

SCHERMATA DI POSIZIONAMENTO DEL RICAMO

È possibile spostare il posizionamento o la posizione del disegno di ricamo selezionato come segue:

1. Prendere la scheda di posizionamento ricamo.
   (Questa è la prima schermata che sarà visualizzata dopo aver selezionato il disegno).
2. Premere i quattro pulsanti freccia per spostare la posizione. a: in alto, b: a sinistra, c: a destra, d: in basso
   Il telaio si sposterà in funzione della direzione selezionata. Ogni volta che si preme il pulsante, il telaio si sposterà. Se si tiene premuto il pulsante, lo spostamento sarà eseguito con un maggiore incremento.
   I valori (X:Y:) accanto alla sommità dello schermo indicano la distanza dalla posizione centrale.

NOTA:

il lato sinistro dello schermo indica il campo di ricamo e la relativa posizione e dimensione del disegno.

Se si modifica il disegno, il campo sarà tracciato nuovamente in funzione della modifica.

ROTAZIONE RICAMO E SCHERMATA DI SPECCHIATURA

1. Premere la scheda di rotazione e specchiatura ricamo.

2. Premere il pulsante Rotate (Ruota). Premendo questo pulsante il disegno ruoterà di 90° in senso orario. Se il disegno è troppo largo o troppo alto per ruotare di 90°, sarà ruotato di 180°. Il valore totale della rotazione sarà indicato nella parte superiore destra dello schermo LCD. A sinistra del valore della rotazione è presente un'icona che ruoterà in funzione della modifica del valore di rotazione.

3. Premere i pulsanti Mirror (Specchia).

a. Specchiatura verticale

b. Specchiatura orizzontale

L'icona posizionata presso la sommità dello schermo LCD si invertirà in funzione della selezione eseguita, indicando la nuova orientazione del disegno di ricamo.

1. Premere la scheda Embroidery Scaling (scala ricamo).
2. Per aumentare la scala, oovero ingrandire, premere il pulsante con la freccia verso l'alto (a).

Per diminuire la scala, ovvero ridurre, premere il pulsante con la freccia verso il basso (b).

Il disegno sarà scalato del 5 percento a ogni pressione del pulsante.

La scalatura massima è del +/- 20 percento.

Una scalatura superiore alla dimensione del telaio non è selezionabile. Per ritornare alla dimensione originale, premere il pulsante (c).

Il valore della scala viene indicato tra i pulsanti, e la dimensione del disegno messo in scala viene indicato alla sommità dello schermo.

MODIFICA DEL DISEGNO

SCHERMATA OPZIONI RICAMO

1. Prendere la scheda Embroidery option (Opzioni ricamo).
2. È possibile accedere alle opzioni di ricamo premendo i pulsanti, come indicato in basso:

A. Hoop Option and Selection (Selezione e opzioni telaio)
B. Tracing (Tracciatura)
C. Basting (Imbastitura)
D. Monochrome (Disegno monocromatico)

OPZIONI E SELEZIONE TELAIO (A)

Il pulsante in alto a destra indica la dimensione del telaio selezionato. Premere questo pulsante per spostare la posizione del telaio o per modificare la dimensione dello stesso.

OPZIONI TELAIO - SPOSTAMENTO POSIZIONE TELAIO

Premendo il pulsante Hoop Option and Selection (Selezione e opzioni telaio), sarà visualizzata la schermata Hoop Option (Opzioni telaio).

È possibile spostare la posizione del telaio come segue: i. Current Position (Posizione attuale):

premere questo pulsante se si desidera ritornare al punto corrente e iniziare di nuovo a ricamare dal punto ove ci si era interrotti.

Il telaio si sposterà nella posizione corrente e si ritornerà alla schermata opzioni ricamo.

NOTA:

per ritornare alla posizione corrente e alla schermata opzioni ricamo è anche possibile premere il pulsante "√".

ii. Cut Position (Posizione di taglio):

premendo questo pulsante, si sposta il telaio verso di sé, facilitando il taglio del tessuto durante il ricamo di un'applicazione.

iii. Park Position (Posizione di riposo):

al termine del ricamo, se si desidera riporre la macchina, sarà necessario spostare il carrello del telaio in posizione di riposo. Premere il pulsante di posizione di riposo. Alla visualizzazione del messaggio popup (v), rimuovere il telaio e premere il pulsante “√”. Il carrello si sposterà alla corretta posizione di riposo.

Quindi spegnere la macchina e rimuovere l'unità.

NOTA:

è essenziale rimuovere il telaio per evitare di danneggiarlo.

iv. Posizione centrale:

se si desidera verificare ove la posizione centrale del telaio sarà collocata sul tessuto, premere questo pulsante.

v

Se il telaio non è collegato i pulsanti "ii, iv" non saranno attivi.

SELEZIONE DEL TELAIO

Quando si seleziona un telaio, la macchina selezionerà automaticamente il telaio più adatto.

1. Per modificare il telaio, premere la seconda scheda per aprire l'elenco dei telai.

1. Selezionare il telaio che si desidera utilizzare.

È possibile scorrere l'elenco dei telai premendo i pulsanti freccia sul lato destro.

Sarà possibile selezionare i telai di dimensione sufficiente per il disegno selezionato.

I telai troppo piccoli saranno contrassegnati con una X e non potranno essere selezionati.

Il telaio selezionato sarà contrassegnato da un punto nero.

1. Premere il pulsante "√". La dimensione del telaio si modificherà e sarà visualizzata la schermata opzioni ricamo.

In questo momento tutte le modifiche (rotazione, specchiatura e scalatura) saranno azzerate. Se non si desidera azzerare le opzioni, premere il pulsante "X" (e). La dimensione del telaio e le modifiche non si modificheranno e si ritornerà alla schermata Embroidery Option (Opzioni ricamo).

NOTA:

se il telaio selezionato non è uguale al telaio collegato all'unità di ricamo, sarà visualizzato un popup di avviso. Collegare il telaio corretto o selezionare un altro telaio dall'elenco.

La macchina è dotata di telai 260x150 e 100x100.

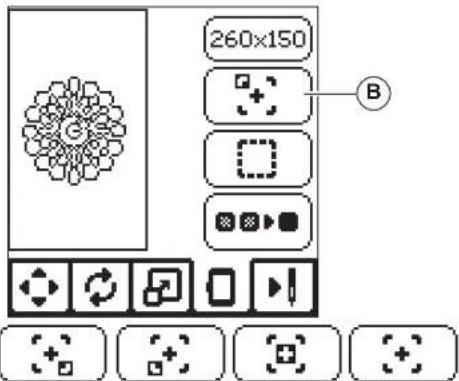

TRACCIATURA (B)

È possibile utilizzare la funzione di Tracciatura per delineare i contorni dell'area del disegno. Premere il secondo pulsante per spostare il telaio in modo che l'ago sia collocato nell'angolo in alto a sinistra della zona ove il disegno sarà ricamato. Ogni pressione del pulsante sposterà il telaio per visualizzare tutti gli angoli del disegno.

Alla quinta pressione il telaio si sposterà nella posizione centrale del disegno e alla sesta pressione ritornerà alla posizione originale. Il pulsante Tracing (Tracciatura) indicherà la posizione con un contrassegno evidenziato.

IMBASTITURA (C)

Premendo il terzo pulsante e il pulsante Avvio/Arresto, la macchina cucirà il punto di imbastitura intorno all'area del disegno, sotto forma di casella.

L'imbastitura consente di fissare il tessuto a uno stabilizzatore sottostante, specialmente quando il tessuto da ricamare non può essere intelaiato. L'imbastitura potrà anche fornire un ulteriore sostegno, specialmente ai tessuti instabili. NOTA:

durante l'imbastitura, la casella di disegno sarà indicata da una linea tratteggiata e il pulsante di imbastitura sarà evidenziato.

MONOCROMATICO (D)

Premere il quarto pulsante per attivare il ricamo monocromatico. La macchina non si arresterà per il cambiamento dei blocchi colore. Premere nuovamente il pulsante per disattivare il ricamo monocromatico. Quando si attiva monocromatico, il pulsante sarà evidenziato.

CUCITURA DEI DISEGNI

Dopo aver terminato la modifica del disegno, premere la scheda Stitch Out (Cucitura) per avviare l'esecuzione.

SCHERMATA CUCITURA

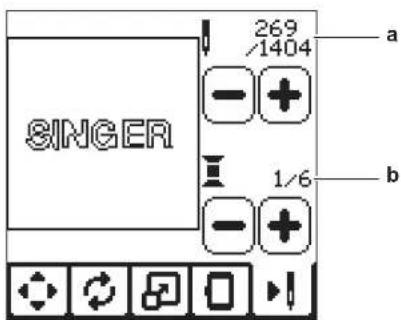

Dopo aver premuto la scheda Stitch Out (Cucitura) (A), sarà visualizzata la schermata Sewing (Cucitura).

a. Campo e posizione del ricamo
b. Punti rimanenti nel blocco colore/Numero totale di punti rimanenti nel disegno.
Premendo i pulsanti -/+ , la cucitura andrà avanti/indietro.
c. Colore corrente/Numero totale di colori
Premendo i pulsanti -/+ , il blocco colore andrà avanti/ indietro.

1. Premere il pulsante Avvio/Arresto.

La machina inizierà a ricamare il primo colore del disegno. NOTA:
Se in questo momento la leva sollevamento piedino è sollevata, sarà visualizzato un messaggio popup.
Abbassare il piedino e premere il pulsante "√".

6

1. Se è attivata la funzione Stop for Cutting (Arresto per taglio), la macchina si arresta automaticamente dopo pochi punti per il taglio delle estremità del filo. Sarà visualizzato un messaggio popup che richiede il taglio delle estremità dei fili. Tagliare le estremità dei fili e premere il pulsante "√". Continuare a ricamare premendo il pulsante Avvio/Arresto.

1. Infilare l'ago con il primo colore.

AVVERTENZE

Per evitare lesioni: usare particolare attenzione all'ago durante il cambio del filo.

1. Passare il filo dell'ago attraverso il foro del piedino da ricamo dalla parte superiore.
2. Abbassare la leva sollevamento piedino.
3. Tenere il filo dell'ago.
4. Tenere spazio sufficiente per assecondare il movimento del carrello e del telaio.

1. Al termine del ricamo, la macchina si arresterà automaticamente e taglierà il filo dell'ago.

Sarà visualizzato un popup che chiede di cambiare colore. Infilare il colore successivo e premere il pulsante "√". Continuare a ricamare premendo il pulsante Avvio/Arresto. Ciascun segmento di colore è legato all'estremità e il filo dell'ago e della bobina vengono tagliati.

8

1. Al termine del ricamo, la macchina taglierà entrambi i fili e si arresterà.

Un popup informa che il ricamo è finito.

Premere il pulsante "√".

Sollevare il piedino e rimuovere il telaio.

9

È possibile selezionare da 2 diversi stili di carattere.

SELEZIONE DELLE LETTERE DA RICAMARE

1. Premere il pulsante Font sulla schermata Home. Sarà visualizzata la schermata Font Selection (Selezione font).
2. La macchina è dotata di 2 font, ciascuno in tre dimensioni. Premere il pulsante Font relativo al carattere da cucire e quindi il pulsante "√". Sarà visualizzata la schermata delle lettere maiuscole.
3. Selezionare le lettere che si desidera ricamare. Per cambiare i caratteri, premere la scheda che contiene i caratteri desiderati, come segue:

a. lettere maiuscole
b. lettere minuscole
c. lettere numeriche e lettere speciali

1. Le lettere selezionate saranno aggiunte alla linea superiore.
2. I pulsanti freccia sulla linea superiore sposteranno il cursore.
3. Per inserire la lettera, spostare il cursore al punto di inserimento e selezionare la lettera. Per cancellare la lettera, spostare il cursore a destra della lettera da cancellare, quindi il pulsante cancella (d).
4. Al termine della sequenza di lettere premere " √". Sarà visualizzata la schermata Cucitura.

NOTA:

se non vengono selezionate lettere, sarà visualizzata la schermata Home.
È possibile ritornare alla modalità di selezione lettere dopo aver premuto “√” premendo il pulsante Home.
È possibile aggiungere lettere fino alla massima altezza del telaio. Qualora la larghezza delle lettere ecceda la larghezza massima del telaio, esso sarà ruotato automaticamente di 90°).

È possibile modificare le scritte, allo stesso modo della modifica dei disegni.

CUCITURA DELLE LETTERE DA RICAMARE

La cucitura delle lettere opera allo stesso modo della cucitura dei disegni.

Durante la cucitura delle lettere, i valori saranno visualizzati sullo schermo.

a. Punti rimanenti nella lettera corrente/Numero totale di punti rimanenti per tutte le lettere
b. Lettera corrente/Numero totale delle lettere

La macchina cucirà ciascuna lettera, tagliando i fili tra ogni lettera.

NOTA: nel caso, è possibile selezionare la funzione Monocromatico (vedere pag. 23) in modo da cucire tutte le lettere senza taglio del filo tra ciascuna lettera, ma solo alla fine.

MESSAGGI POPUP

ROTTURA DEL FILO DELL'AGO

Se il filo dell'ago si rompe o si esaurisce, sarà visualizzato il presente popup e la macchina si arresterà.

Reinfilare il filo dell'ago e premere il pulsante "√".

Arretrare di 3-4 punti dal punto di rottura premendo “-” sullo schermo.

Premere il pulsante Avvio/Arresto per avviare nuovamente la cucitura.

RIMUOVERE TELAIO

Questo messaggio popup sarà visualizzato se è stata selezionata una funzione che forza l'unità di ricamo a spostarsi all'esterno dei limiti del telaio collegato. Allo scopo di lasciar muovere liberamente il carrello, rimuovere il telaio e premere il pulsante "√".

RICAMO TROPPO LARGO

Questo messaggio popup sarà visualizzato se un disegno è troppo grande perché la macchina lo possa leggere dalla chiavetta USB.

CONNESSIONE USB

Questo messaggio popup sarà visualizzato se si preme il pulsante USB senza aver inserito alcuna chiavetta o se la chiavetta USB viene rimossa durante la navigazione o durante il ricamo. Inserire la chiavetta USB e premere il pulsante “√”.

COMANDO DIARRESTO NEL DISEGNO

Questo messaggio popup sarà visualizzato se il disegno presenta un arresto programmato. La macchina si arresterà. Premere il pulsante “√” per continuare a ricamare.

INCEPPAMENTO DEL FILO

Se il filo dell'ago o della bobina sono inceppati sotto la piastrina, la macchina si arresterà e sarà visualizzato questo messaggio popup.

Rimuovere il telaio e la piastrina dell'ago (vedere pagina successiva) Rimuovere l'inceppamento e ripristinare la piastrina.

Premere il pulsante "√".

SOVRACCARICO DEL MOTORE PRINCIPALE

Se si sta cucendo un tessuto molto pesante o se la macchina si blocca durante la cucitura, il motore principale potrebbe andare in sovraccarico e la macchina si arresterà. Il messaggio popup si chiuderà quando il motore principale e l'alimentazione sono in sicurezza.

TIPO TELAIO ERRATO

Questo messaggio popup sarà visualizzato se il telaio selezionato in selezione telaio non è uguale al telaio collegato all'unità di ricamo. Collegare il telaio corretto e premere il pulsante "√".

CORRUZIONE DEI DATI

Questo messaggio popup sarà visualizzato se il contenuto di una chiavetta USB è corrotto e non è possibile leggerlo correttamente.

IMPOSSIBILE LEGGERE DATI SU CHIAVETTA USB

Questo messaggio popup sarà visualizzato se la macchina per ricamo non riesce ad accedere alle informazioni presenti sulla chiavetta USB. La causa può essere un formato di file errato sulla chiavetta, la chiavetta potrebbe essere danneggiata oppure potrebbe essere in uso una chiavetta USB non compatibile con la macchina.

PERICOLO:

Per ridurre il rischio di scosse elettriche, scollegare la spina dell'alimentazione dalla presa di rete prima di eseguire la manutenzione.

RIMOZIONE DEL PIEDINO PER RICAMO

Durante la pulizia della macchina, è necessario rimuovere il piedino per ricamo.

1. Ruotare il volantino verso di sé fino a quando l'ago si troverà nella posizione di massima altezza.
2. Sollevare la leva sollevamento piedino.
3. Rimuovere la vite del piedino e rimuovere il piedino.

1. Ruotare il volantino verso di sé fino a quando l'ago si troverà nella posizione di massima altezza.
2. Sollevare la leva sollevamento piedino.
3. Innestare il piedino sulla barra (a) in modo che il braccio (b) riposi in sicurezza sull'alberino (c) del morsetto dell'ago. Innestare la vite dell'ago e serrarla.

(Potrebbe essere di aiuto abbassare leggermente l'ago durante l'innesto del piedino e della vite del piedino).

L'accumulo di filacce e pezzi di filo nel gancio pregiudicano il regolare funzionamento della macchina. Verificare periodicamente e se necessario pulire.

Nota:

* l'illuminazione dell'area di cucitura è fornita da una lampadina a LED. Non è necessario sostituirla. Nell'improbabile caso che non si accenda, consultare il concessionario SINGER® per assistenza.
* La macchina non richiede lubrificazione.

PORTA BOBINA

Rimuovere il coperchio della bobina e la bobina. Pulire il supporto della bobina con una spazzola.

1. Rimuovere ago, piedino e supporto. Rimuovere il coperchio della bobina e la bobina. Rimuovere le viti che fissano la piastrina dell'ago.
2. Rimuovere la piastrina dell'ago sollevando il lato destro della stessa.

1. Sollevare il portabobina e rimuoverlo.

AVVERTENZA:

Per evitare incidenti, non toccare il taglia filo (a).

1. Pulire la guida del gancio, le griffe e il portabobina utilizzando una spazzola. Passare anche un panno soffice e asciutto.

1. Riposizionare il portabobina nella guida del gancio in modo che la punta (b) si inserisca nel fermo (c) come illustrato.
2. Riposizionare la piastrina dell'ago che inserisce il gancio nella macchina.

Riposizionare le viti e serrare.

PROBLEMA	CAUSA	AZIONE	Page
Rottura del filodell'ago	Infilatura non eseguita correttamente.Filo attorcigliato alla bobina.Ago inserito non correttamente.Tensione filo eccessiva.Filo del peso non corretto o di scarsa qualità.	Eseguire nuovamente l'infilatura.Rimuovere il filo attorcigliato.Inserire nuovamente l'ago.Regolare nuovamente la tensione del filo.Scegliere il filo corretto.	14137167
Rottura del filodell'a bobina	Bobina inflata scorrettamente.Bobina caricata non uniformemente o troppo carica.Sporco o filacce nel portabobina.	Infilare nuovamente la bobina.Ricaricare la bobina.Pulire il portabobina.	131227
La macchina saltai punti	Ago inserito non correttamente.Ago spuntato o piegato.Formato dell'ago non corretto.	Inserire nuovamente l'ago.Inserire un nuovo ago.Scegliere un ago del formato corretto per il tessuto.	777
Il tessuto siarriccia	Infilatura non eseguita correttamente.Bobina inflata scorrettamente.Ago spuntato.Tensione filo eccessiva.Disegno troppo denso per il tessuto da ricamare.Stabilizzatore insufficiente.	Eseguire nuovamente l'infilatura.Infilare nuovamente la bobina.Inserire un nuovo ago.Regolare nuovamente la tensione del filo.Selezionare un disegno meno denso o cambiare tessuto.Utilizzare uno stabilizzatore adatto al tessuto da ricamare.	14137162018
La macchinaeesgue cappi opunti laschi	Bobina inflata scorrettamente.Infilatura non eseguita correttamente.Tensione regolata scorrettamente.	Infilare nuovamente la bobina.Eseguire nuovamente l'infilatura.Regolare nuovamente la tensione del filo.	131416
Il motivo cucito èdistorto	Ostruzione sul telaio o sul carrello.Tensione del filo non equilibrata.Stabilizzatore insufficiente.	Rimuovere l'ostruzione.Regolare la tensione del filo.Utilizzare uno stabilizzatore adatto al tessuto da ricamare.	241618
L'infila ago noninfila la cruna	L'ago non è alla massima altezza.Ago inserito non correttamente.Ago piegato.	Sollevare l'ago.Inserire nuovamente l'ago.Inserire un nuovo ago.	1577
Rottura dell'ago	Ago inserito non correttamente.Formato dell'ago o filo non corretto rispetto al tessuto.	Inserire nuovamente l'ago.Scegliere ago del formato e il filo corretti per il tessuto.	77
La macchinopera con difficoltà	Sporco o filacce nella guida del gancio.	Rimuovere la piastrina dell'ago e il portabobina e pulire la guida del gancio.	27
La macchina nonfunziona	Cavo non collegato alla presa di rete.L'alimentazione non è accesa.Il piedino non è abbassato.	Inserire a fondo la spina.Accendere la macchina.Abbassare il piedino.	8810

PROGETTO	STABILIZZATORE	INTELAIATURA	AGO	FILO DELLA	FILO DELL'AGO
Magliette	Rete morbida a taglio	Intelaiare assieme tessuto e stabilizzatore.	SINGER®Chromium #2001 Formato 11/80	Filo bobina	Poliestere o rayon
Felpa	A taglio e sulla parte superiore	Intelaiare lo stabilizzatore a taglio. Spillare stabilizzatore superiore e felpa sullo stabilizzatore a taglio intelaiato.	SINGER®Chromium #2001 Formato 14/90	Filo bobina	Poliestere o rayon
Asciugamani	Stabilizzatore sulla parte	Intelaiare lo stabilizzatore a strappo. Spillare stabilizzatore superiore e asciugamano sullo stabilizzatore a taglio intelaiato.	SINGER®Chromium #2000 Formato 14/90	Stesso colore del filo dell'ago o dell'asciugamano	Si consiglia il poliestere
Maglioni a maglia	Stabilizzatore a taglio	Intelaiare lo stabilizzatore a taglio. Spillare stabilizzatore superiore e maglione sullo stabilizzatore a taglio intelaiato.	SINGER®Chromium #2001 Formato 14/90	Filo bobina	Poliestere o rayon
Tessuti leggeri	Idrosolubile, a strappo leggero	Intelaiare assieme tessuto e stabilizzatore.	SINGER®Chromium #2000 Formato 11/80	Filo bobina	Di solito si usa il rayon
Tessuti da medi a pesanti	Stabilizzatore a strappo da medio a pesante	Intelaiare assieme tessuto e stabilizzatore.	SINGER®Chromium #2000 Formato 14/90	Filo bobina Poliestere o rayon
Jeans	Stabilizzatore a taglio da medio a pesante	Intelaiare assieme tessuto e stabilizzatore.	SINGER®Chromium #2000 Formato 14/90	Filo bobina	Poliestere o rayon
Tessuti increspati	Stabilizzatore a taglio da medio a pesante e stabilizzatore	Intelaiare lo stabilizzatore a taglio. Spillare stabilizzatore superiore e tessuto sullo stabilizzatore a taglio intelaiato.	SINGER®Chromium #2000 Formato 14/90	Filo bobina	Poliestere o rayon
Vinile e pelle	A taglio	Intelaiare lo stabilizzatore a taglio. Fissare il tessuto sullo stabilizzatore a taglio intelaiato.	SINGER®Chromium #2000 Formato 14/90	Filo bobina	Poliestere o rayon

NOTA:
anche se per il ricamo si consiglia l'uso degli aghi SINGER® Chromium, è possibile sostituirli come segue:
al posto degli aghi SINGER® Chromium 2000, utilizzare aghi SINGER® Regular Point per i tessuti normali. al posto degli aghi SINGER® Chromium 2001, utilizzare aghi SINGER® Ball Point per i tessuti elasticizzati.
Per il formato degli aghi, osservare le linee guida illustrate nel diagramma precedente, in funzione del tessuto da ricamare.

Tensione nominale 100–240V ~ 50–60Hz

Assorbimento nominale 55W

Illuminazione LED

Velocità di cucito 700 g/m max

Dimensioni della macchina:Lunghezza (mm) 470Larghezza (mm) 750Altezza (mm) 315Peso netto (kg) 10.2

•Le specifiche tecniche e il presente manuale di istruzioni potranno essere modificati in qualsiasi momento senza preavviso.

Lo smaltimento del prodotto deve essere eseguito in sicurezza ai sensi delle norme di riciclo delle legislazioni nazionali relative ai prodotti elettrici/elettronici. Non smaltire gli elettrodomestici come rifiuti indifferenziati cittadini, ma utilizzare le adeguate strutture di raccolta. Le informazioni relative alle strutture di raccolta disponibili sono da richiedersi presso la pubblica amministrazione.

Alla sostituzione di un vecchio elettrodomestico con uno nuovo, il dettagliante potrebbe avere l'obbligo di legge del ritiro gratuito del vecchio elettrodomestico.

Qualora gli elettrodomestici fossero smaltiti in discarica, sostanze pericolose potrebbero percolare nelle falde acquifere ed entrare a far parte della catena alimentare, danneggiando la salute e il benessere della popolazione.

CE – Rappresentante autorizzato

Singer è marchio commerciale esclusivo di The Singer Company Limited S.à.r.l. o sue affiliate.

©2015 The Singer Company Limited S.à.r.l. o sue affiliate. Tutti i diritti riservati.
