MANUALE UTENTE Galileo Luna UWATEC

Algoritmo predittivo multiniscela per

Galileo

luna

INDICE

1. Glossario. 1
2. Sintonia delle sonde e riepilogo gas 2
3. Menu PMG 2
4. RBT=0min nel menu Monitoraggio gas 2

5. Format di visualizzazione 3

6. Immersioni con più miscele 3

6.1 Impostazione della concentrazione di ossigeno per immersionsi con più miscele 4
6.2 Riepilogog gas 5
6.3 Riepilogo decompressione 5
6.4 Cambio di miscela durante l'immersione 6
6.5 Situazioni particulari 6
6.6 RBT per immersioni con piu miscele 8
6.7 Modalità profondimetro echio gas 8
6.8 Logbook per immersioni con piu miscele 9
6.9 Pianificazione di immersioni con più miscele 9

1. Panorama delle funzioni dei pulsanti 10

1. Glossario

Cambio gas Il passaggio da un gas respirabile a un'alto.

Multi gas (Multimiscela) descrive un'immersione durante la quale siutilizza più di un gas respirabile (aria e/o Nitrox).

PMG Predictive Multi Gas (predittivo multimiscela), l'algoritmo capace di includere nei propri calcoli di decompressione fino a tre diverse miscele Nitrox.

Profondità La profondità alla quale si preveDE di passare ad una miscela a maggiore di cui: concentratione di ossigeno quando si utilizza l'opzione multimiscela dell'algoritmo ZH-L8 ADT MB PMG.

T1, T2, TD Denominazione di bombola T1, bombola T2 e bombola TD quando si utilizes l'opzione multimiscela dell'algoritmo ZH-L8 ADT MB PMG.

2. Sintonia delle sonde e riepilogo gas

Una volta installato l'aggiornamento PMG su Galileo, è possibile sintonizzare fino a 4 volte, anziché 2 come da impostazione originale. Le bombole aggintive sono denominate T2 e TD. Quando si inizia l'operazione di sintonia, come descripto nel manuale principale di Galileo, vengono visualizzate tutte e quattro le denominazioni delle bombole (T1, T2, TD e COMPAGNO).

SAVE

Bombola T1

Bombola T2

Bombola TD

Compagno

Analogamente, il RIEPILOGO GAS alla le impostazioni delle tre bombole,及其他 alla pressione della bombola del compagno (se presente).

3. Menu PMG

Una volta installato l'aggiornamento PMG per Galileo luna, sotto il menu IMP. IMMERSIONI viene visualizzato un nuovo sottomenu, denominato PMG, che consente di passare dall'impostazione a miscela singola (OFF) all'impostazione multimiscela (ON).

SAUE

PMG: Off

PMG: on, off

Quando il menu PMG è disattivato (OFF), Galileo si comporta esattamente come un computer a miscela singola. Quando il menu PMG è attivato (ON), l'aspetto di Galileo subisce alcune modifiche:

• viene aggiunta una riga all'interno del sottomenu delle impostazioni O_2 , che consente di scegliere una delle tre bombole;

Bombola: T2

On

02%:50%

pp02max: 1.60 bar

MOD: 22.6 m

Bombola: T1, T2 o TD

• premendo il pulsante centrale dal RIEPILOGO GAS durante l'immersione, appare il RIEPILOGO DECOMPRESSIONE che对我ra i calcoli di decompressione PMG, nonché il calcolo della miscela singola al livello MB attivo e al livello MB L0;

• il menu MONITORAGGIO GAS include una nuova voce denominata RBT = 0 min.Per una descrizione dettagliata, consultare la sezione corrispondente.

4. RBT = Omin nel menu Monitoraggio gas

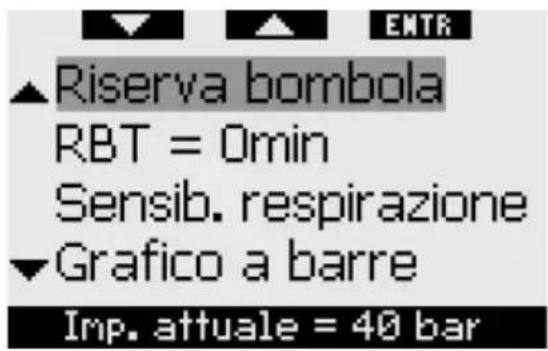

Una volta installato l'aggiornamento PMG su Galileo, il menu MONITORAGGIO GAS dispone di una nuova impostazione denominata RBT = 0min. Questa permette di trasformare l'allarme RBT = 0min in un avviso: se è impostata più di una miscela di gas e si raggiunge il valore RBT = 0min, Galileo allerta il sub con un avviso della durata di 12 secondi, anziché produrre un segnale acustico continuo. Per maggiori informazioni sull'RBT in caso di immersioni con più miscele, consultare la sezione 6.6.

5. Formati di visualizzazione

Il fornato IIGHT non supporta le immersionsi con più miscele. Se è stato scelto il fornato IIGHT e si imposta più di una miscela di gas, lo schermo passa automaticamente al fornato CIASSIC durante l'immersione.

6. Immersioni con più miscele

NOTA:

per effettuare immersioni con più miscele con Galileo, occorre impostare l'opzione PMG su ON (attivato).

Galileo è dotato dell'algoritmo ZH-L8 ADT MB PMG. PMG significiva Predictive Multi Gas (predittivo multimiscela). Questo significica che, se si programma un'immersione con più di una miscela di gas respirabile, Galileo preveve il passaggio a uno o più gas a maggiore concentrazione di ossigeno alla/alle profundità specificata/e dall'utente e indica l'intera tempistica mediante un programma di decompressione comprensivo di tutte le miscele di gas programmate. Vale a dire che in qualiasi段时间o dell'immersione il sub cui disperse di tutti i dati relativi alle miscele aggionte che ha portato con sé. Al tempo stesso, Galileo riesce a includare al sub nelle programma di decompressione a cui dovrebbe attenerisi se dovesse conclusere l'immersione con la sola miscela di gas attualmente in uso. Il subacqueo saprà quindi come comportarsi in caso di imprevisti.

ATTeNZIONe

• L'immersione con più miscele di gas è più rischiosa dell'immersione con una sola miscela e gli eventuali errori del sub possono provocare consequences gravi o mortali.
• Durante le immersionsi con più miscele, verificare sempre che si stia effettivamente respirando alla bombola prescelta. La respirazione di una miscela ad elevata concentrazione di ossigeno alla profundità errata può provocare il decesso immediato.
• Contrassegnare tutti i propri erogatori e le proprie bombole per evitare di confonderli in qualsiasi circostanza.
• Prima di agli immersione e dopo aver cambiato bombola, verificare che agli miscela di gas sia impostata sul valore corretto per la bombola correspondente.

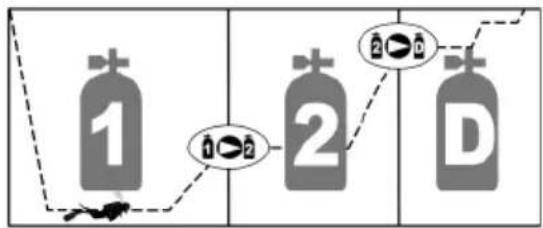

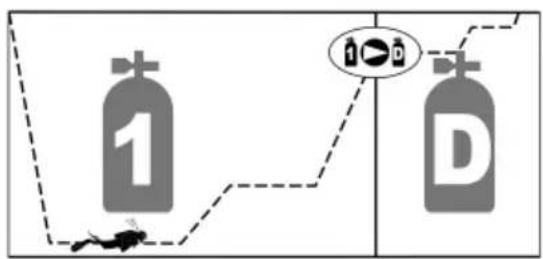

Galileo consente di utilizzato fino a tre misce di gas durante l'immersione (solo aria e Nitrox). Le tre miscele vengono denominate T1, T2 e TD e devono essere ordinate in ordine crescente rispetto al contento di ossigeno: T1 ha la concentrazione di ossigeno minore, T2 un valore intermediio e TD ha la massima concentrazione delle tre misce. èanche possibile impostare due o più bombole sulla stessa concentrazione di ossigeno. Se siutilizzano due sole misce, le denominazioni assegnate saranno T1 e TD.

Galileo è in grado di indicare la pressione di ciascuna bombola perché il primo stadio corrispondente sia munito di una

sonda Smart UWATEC, sintonizzata come descritto nella sezione 2.

Galileo cui estere programmatico e utilizzato per immersioni con più miscele di gas ancche se non si utilizzato sono per la trasmissione dei dati di pressione.

6.1 Impostazione della concentrazione di ossigeno per immersionsi con più miscele

Per impostare la concentrazione di ossigeno per le bombole T1, T2 e TD occorre accedere al menu Impostazione O_2

Bombola: T2

On

02%:50%

ppO2max: 1.60 bar

MOD: 22.6 m

Bombola: T1, T2 o TD

Quando la dicitura BOMBOLA è evidenziata, servisi dei pulsanti - e + per scegliere la bombola di cui si desidera impostare la concentrazione di ossigeno.

Premere >> per evidenziate ON o OFF e servirsi dei pulsanti - e + per passare da un'opzione all'altra. Premere nuovamente >> per scendere di una riga e raggiungere la concentrazione di ossigeno. Dopao aver impostato la concentrazione di ossigeno, premendo >> si scende di una riga alla ppO2max. Si noti che la MOD per le bombole T2 e TD corrisponde effettivamente alla profondità dichioe Galileo utilizzera per i propri calcoli ed avvis e per suggerire quando cambiare gas. Premere SAVE per salvare le impostazioni.

NOTA:

• l'algorimo di Galileo prende in considerazione solamente le miscele di gas le cui bombole sono impostate su ON nel menu Impostazione O_2 ;

• la concentrazione di ossigeno di T2 può essere impostata solo dopo aver impostato la concentrazione di TD;

• l'impostazione del valore della ppO2max su OFF vale solo per la bombola T1. Le bombole T2 e TD sono sempre limitate a un valore massimo di ppO max para a 1,6 bar;

• per le concentrazioni di ossigeno pari o superiori all'80%, la ppO2max è fissata a 1,6 bar e non può essere modificata;
• la concentrazione di ossigeno della bombola T1 non può essere impostata su OFF;
• la concentrazione di ossigeno di T2 può essere impostata esclusivamente su un valore compreso tra quello di T1 (pari o superiore) e quello di TD (pari o inferiore);
• Galileo visualizza la parola T1, T2 o TD'accanto alla dicitura Q e tra i dati di pressione bombola e RBT per identificare la bombola attualmente attiva;
• l'opzione ON/OFF per ciascuna bombola consente di passare lavoramente da 3 a 2 o addirittura 1 miscela di gasenza modificare le impostazioni dell'ossigeno;
• se si imposta la bombola TD su OFF,anche la bombola T2iene impostata automaticamente su OFF;
• la MOD per le bombole T2 e TD corrisponde alla profondità dichio per il gas corrispondente. Galileo utilizzera quello valore per i propri calcoli ed avvisi e per suggerire quando cambiare gas;
• Galileo non consente che le MOD di gas diversi differiscano di meno di 3 m;
• la disattivazione (OFF) di una bombola non compromette la sintonizzazione della sonda corrispondente;
• quando ci si immerge con più miscele di gas, la funzione tempo reset Nitrox produce i seguenti effetti: o T1 è impostata su 21% o T2 e TD sono disattivate (OFF).

6.2 Riepilogo gas

Se si configura più di una miscela di gas, Galileo elenca la pressione delle bombole, la concentrazione di ossigeno, la ppOmaxe la MOD di ciascuna bombola nel RIEPILOGO GAS. Per le bombole non sintonizzate, alippo della pressione viene visualizzata la dicitura NOP. Se la bombola è stata sintonizzata ma Galileo non riceve un segnale alla sonda corrispondente, alippo della pressione viene visualizzata la dicitura "---".

6.3 Riepilogo decompressione

Il riepilofo gas è visible sia in superficie, sia durante l'immersione. In superficie consente di rivedere le impostazioni effettuate e verificare la pressione di agli bombola, perché le sonde di tutte le bombole si trovino entro il raggio d'azione di Galileo e non si siano disattivate per ridurre il consumo di energia. Per richiamare il riepilofo, tenere premuto il pulsante centrale (LOG) alla schermata dell'ora. Una volta visualizzato il riepilofo, premendo il pulsante centrale si passa alla funzione di visualizzazione immagini.

Durante l'immersione, il riepilofo gas è un utile promemoria della profondità a cui si prevede di effettuare uno o più cambi gas. Consente inoltre di verificare nuovamente la pressione di anni bombola (purché le sonde siano entro il raggio d'azione e attive). Per richiamare il riepilofo, tenere premuto il pulsante centrale (denominato MORE). Il riepilofo gas resta visualizzato per un massimo di 12 secondi, quindi Galileo torna alla schermata computer normale. Se si preme il pulsante centrale nelle visualizzato il riepilofo gas, si richiama il RIEPILOGO DECOMPRESSIONE, detritto nella sezione seguite.

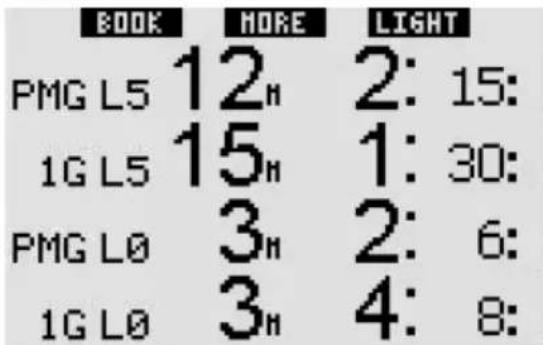

Durante l'immersione, premere il pulsante centrale dal riepilogo gas per accedere al riepilogo decompressione. Sulla prima riga, con la dicitura PMG L5 (o un altro livello MB attivo),iene visualizzato il calcolo di decompressione multimiscela predittivo al livello MB attivo. Lo stesso aviene sulla schermata principale del computer. Sulla riga sottostante, con la dicitura 1G L5 (o un altro livello MB attivo),iene visualizzato il calcolo di decompressione per il livello MB attivo nel caso in cui fosse necessario completare l'immersione con la miscela di gas attualmente respirata. Segue quando la riga con la dicitura PMG L0 che visualizza il calcolo di decompressione multimiscela predittivo per L0 (visible ante nella sequenza MORE), seguito alla riga 1G L0 che visualizza il calcolo di decompressione per gas singolo a L0 per il gas attualmente respirato. Le prime due righe descritte non appaiono se Galileo è impostato su L0.

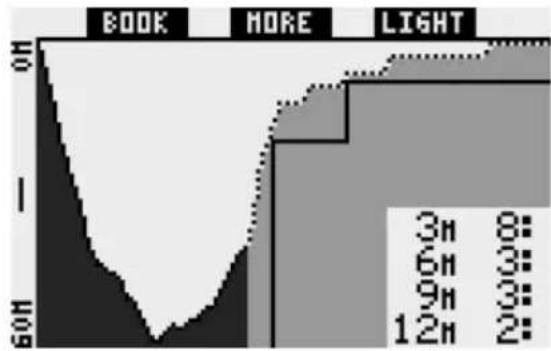

Il riepilogo decompressione restavisualizzato per 12 secondi, quindi Galileo torna alla schermata computer normale. Se si preme il pulsante centrale nelle visualizzato il riepilogo decompressione, si

richiama il profilo dell'immersione. In caso di immersione con più miscele, Galileo aggiunge una riga indicative la MOD per le diverse miscele di gas. La riga verticale rappresenta quando il tempo e la profundità dichio previsti.

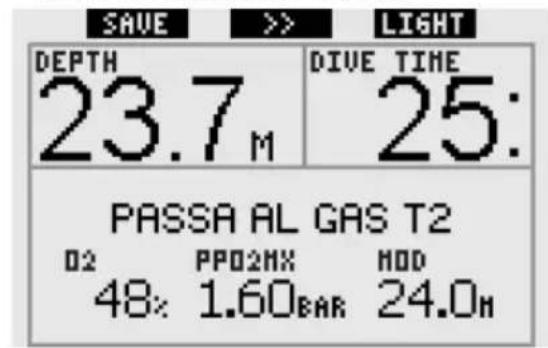

6.4 Cambio di miscela durante l'immersione

Durante la fase di risalita, quando si raggiunge la profondità corrispondente alla MOD di T2 o TD, Galileo invita il sub ad effettuare il cambio. Viene emesso un segnale sonoro e sul display appare il messaggio PASSA AL GAS T2 (o TD). Simultaneamente, le denominazioni dei pulsanti sinistro e centrale divertano rispettivamente SAVE e >>. Galileo attende una risposta per 30 secondi poi presume che la bombola T2 (o TD) non esiste e adatta il calcolo di decompressione di conseguenza. Il sub può effettuare tre azioni:

• premere o tenere premuto SAVE per confermare il cambio gas;
• premere o tenere premuto >> per scegliere il gas successivo nella sequenza, quando premere o tenere premuto SAVE per confermare il cambio;
• tenere premuto il pulsante destro per terminare la procedura dichio gasenza effettuare alcunchio.

NOTA:

• iniziare a respirare alla bombola con la nuova miscela prima di confirmare ilchio;
• se si scegliue una bombola diversa da quella suggerita da Galileo, è possibile che si attivi l'allarme MOD e il programma di decompressione subisca delle variazioni.

ATTENZIONE

Verificare sempre di passare effettivamente al gas prescelto per evitare di incorrere in lesions gravi o mortali.

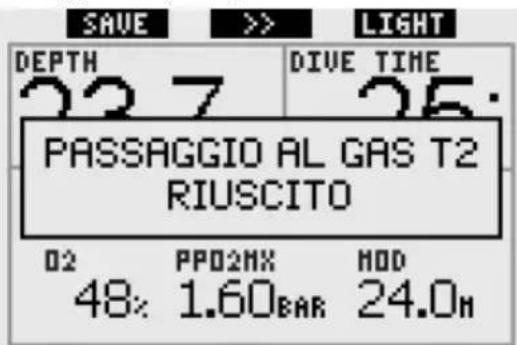

Una volta confermato ilchio gas, sul display appeare per 4 secondi il messaggio

PASSAGGIO AL GAS T2 (o TD)

RIUSCITO. Se si esceswana confermare il cambio gas, appeare per 4 secondi il messaggio T2 (o TD) ESCLUSO.

6.5 Situazioni particolari

6.5.1 Passaggio a una miscela di gas con una concentrazione di ossigeno inferiore

In alcune situazioni può rendersi necessario tornare a un gas con una concentrazione di ossigeno inferiore al gas attualmente respirato. Questo può succeedere, ad esempio, se si desidera scendere altre la MOD calculata per il gas in uso oppure se si è esaurita la bombola TD durante la decompressione. In tal caso, è possible iniziare manually ilchio gas tenendo premuto il pulsante sinistro. Galileo visualizza il messaggio PASSA AL GAS T1 (o alla successiva bombola in sequenza) e la relativa MOD. Le denominazioni dei pulsanti sinistro e centrale divertano rispettivamente SAVE e >>. Usare >> per scegliere la

bombola che si intende utilizzato, quindi premere o tenere premuto SAVE per confermare ilchio. Galileo visualizzera il messaggio PASSAGGIO AL GAS T1 (o T2) RIUSCITO e adattera di consegenza il programma di decompressione. Per interrompere la procedura dichio gas, tenere premuto il pulsante destro.

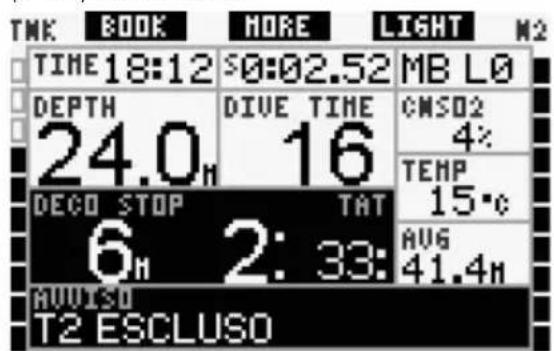

6.5.2 Cambio gas non effettuato alla profondità prevista

Se l'utente non conferma ilchio gas entro 30 secondi alla segnalazione di Galileo, la miscela in questione viene esclusa dal calcolo di decompressione e il programma di decompressione viene adattato di consegenza.

• Se sono stati programmati 3 gas e non si è passati da T1 a T2 quando Galileo ha suggerito di farlo, la bombola T2iene esclusa dai calcoli, il programma di decompressione viene adattato e Galileo continua con le sole bombole T1 e TD.
• Se sono stati programmati 3 gas e non si è passati da T2 a TD quando Galileo ha suggerito di farlo, la bombola TDiene escluda dai calcoli, il programma di decompressione viene adattato e Galileo continua con la sola bombola T2.
• Se sono stati programmati 2 gas e non si è passati a TD quando Galileo ha suggerito di farlo, il programma di decompressione viene adattato per riflettere l'impiego della sola bombola T1.

Galileo avvisa l'utente del cambiamento del calcolo di decompressione visualizzando per 4 secondi il messaggio T2 (o TD) ESCLUSO.

NOTA:

una volta che Galileo ha modificato il programma di decompressione per riflettere il mancatochio gas, se il sub scende nuovamente nelle MOD per la miscela a cui non è passato, Galileo reintroduce tale miscela nei calcoli e il programma di decompressione viene modificato di seguenza. L'opération è arrivagnata alla visualizzazione per 4 secondi del messaggio T2 (o TD) INCLUSO DI NUovo.

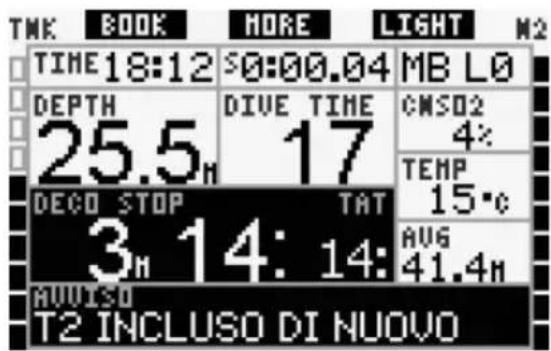

6.5.3 Cambio gas in ritardo

E possibile recuperare unchio gas programmato e non eseguito in qualsiasi momento selezionando manualmente il gas. Tenere premuto il pulsante sinistro per iniziare la procedura dichio gas. Galileo visualizzera il messaggio PASSA AL GAS T2 (o TD) e la MOD della miscela. Questo messaggio aiuta il sub a verificare che sta effettuantlo un passaggio a un gas sicuro. Le denominazioni dei pulsanti diventano SAVE (pulsante sinistro) e >> (pulsante centrale). Usare >> per scegliere la successiva bombola che si intende utilizzato, quindi premere o tenere premuto SAVE per confirmare ilchio. Galileo visualizzera il messaggio PASSAGGIO AL GAST2 (o TD) RIUSCITO e adattera di consegenza il programma di decompressione. Per interrompere la procedura dichio gas, tenere premuto il pulsante destro.

6.5.4 Cambio gas manuale a profondità superiori alla MOD del gas

In alcune circostanze il sub è costretto a passare a un'altra miscela di gas ancche se si trovava una profondità superiore alla MOD per tale miscela. Galileo non impedisce al sub di farlo ma attiva immediatamente l'allarme MOD.

NOTA:

effettuare sul computer il passaggio a un'altra miscela a una profondità superiore alla relativa MOD non comporta rischi, ciò che costituisce un pericolo è invece respirare una miscela di gas a una profondità superiore alla MOD correspondente. Se ciò avviene, Galileo avvisa il sub del pericolo imminente.

6.5.5 Immersione a profondità superiore alla MOD dopo unchio gas

Se, dopo essere passato a una miscela di gas con una maggiore concentrazione di ossigeno, il sub ridiscende inavvertamente oltre la MOD per tale miscela, Galileo attiva immediatamente l'allarme MOD. A quel punto occorre effettuare un'alto cambio gas per tornare a una miscela adatta alla profondità attuale oppure risalire superando la MOD calculata per la miscela attualmente respirata.

6.6 RBT per immersionsi con piu miscele

Galileo determina l'RBT basandosi sul ritmo respiratorio del sub. Le bombole contenenti le diverse miscele di gas che il sub porta con se possono aver dimensionali differenti, pertanto il calcolo dell'RBT non cui quere essere esteso contemporaneamente a tutte le bombole visto che l'andamento dei consumi sare diverso per ognuna. Poiché Galileo effettua più calcoli di decompressione contemporaneamente per tutte le possibili combinazioni di miscele di gas, il calcolo dell'RBT fa riferimento al calcolo di decompressione che considera solamente il gas attualmente respirato.

• Se sono stati programmati 2 o 3 gas e si sta respirando alla bombola T1, I'RBT sare riferito al programma di decompressione che considera unicamente T1.
• Se sono stati programmati 3 gas e si sta respirando alla bombola T2, l'RBT sare riferito al programma di decompressione che considera unicamente T2.
• Se si sta respirando da TD, I'RBT sare riferito al calcolo di decompressione attualmente visualizzato sul display del computer.

6.7 Modalità profondimetro e cambio gas

Tenere premuto il pulsante sinistro per avviare manualmente la procedura di cmbio gas. L'unico risultato prodotto dal cmbio gas in modalità profondimetro è la visualizzazione della pressione della nuova bombola scelta al posto della pressione della bombola attuale. La modalità profondimetro non prevede alcuna limitazione in merito al momento in cui effettuare un cmbio gas. Sul display appeare il messaggio PASSA AL GAS T2 (o TD o T1, a seconda della sequenza) e le denominazioni dei pulsanti cambiano in SAVE (pulsante sinistro) e >> (pulsante centrale). Premere o tenere premuto il pulsante sinistro (SAVE) per confirmare il cmbio gas. Premere o tenere premuto il pulsante centrale >> per passare alla bombola successiva nella sequenza. Tenere premuto il pulsante destro per interrompere la procedura di cmbio gasenza effettuare alcun cmbio. Se il cmbio gas è stato effettuato correttamente, sul display appeare per 4 secondi il messaggio PASSAGGIO AL GAS T2 (o TD o T1) RIUSCITO.

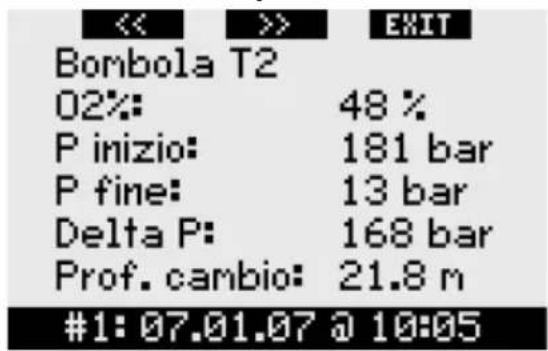

6.8 Logbook per immersionsi con piu miscele

Per le immersioni effettuate con più miscele di gas, Galileo aggiunge al logbook una pagina per agli miscela di gas. Le pagine appaiano subito prima della pagina che elenca avvisi ed allarmi. Ogni pagina visualizza concentrazione di ossigeno, pressione iniziale, pressione finale, pressione consumata e, per le sole bombole T2 e TD, la profondità a cui è avvenuto il cambio gas.

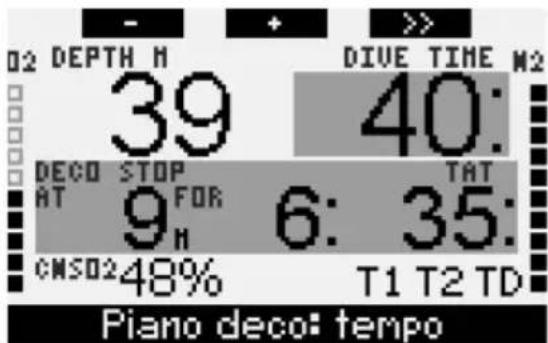

6.9 Pianificazione di immersionsi con più miscele

Il pianificatore di immersioni considera tutte le miscele di gas programmate durante il calcolo dei tempi di no-stop o dei programmi di decompressione. Se è stata impostata più di una miscela, nella schermata del pianificatore appaiano i symboli T1, T2 (se pertinente) e TD.

7. Panorama delle funzioni dei pulsanti

CAMPIO GAS PROFONDIMETRO BUSSOLA	PULSANTE SINISTRO PULSANTE CENTRALE PULSANTE DESTRO
	Premere Tenere premuto Premere Tenere premuto Premere Tenere premuto
	CLASSIC	Impostazione segnalibro e azeramento cronometro	(Avviochio gas, solo PMG)	Accesso a Campo alternatively. In sequenza: -(Profondità massima) -02% -Cronometro -(Pressione bombola del compagno, se sintonizzata) -(Livello MB attivo se diverso da L0) -(Dati a livello MB L0) -Ora -CNS 02 -Profondità media -pp02	Accesso a schermata alternatively. In sequenza (premere): -(Riepilogo gas, solo PMG) -(Riepilogo decompressione, solo PMG) -Profil di immersione (con risalita, tratteggiato) -Saturazione singoli compartimenti -Imagine 1 -Imagine 2 -...	Attivazione retroillumi-nazione	Accesso a schermata bussola
	FULL	Impostazione segnalibro	-Accesso aCampo	alternative. In sequenza: -(Profondità massima) -02% -Temperatura -(Pressione bombola del compagno, se sintonizzata) -(Livello MB attivo se diverso da L0) -(Dati a livello MB L0) -Ora -CNS 02	Accesso a schermata alternatively. In sequenza (premere): -Profil di immersione (con risalita, tratteggiato) -Saturazione singoli compartimenti -Imagine 1 -Imagine 2 -...	Attivazione retroillumi-nazione	Accesso a schermata bussola
	BASSOLA	Impostazione segnalibro e azeramento cronometro	(Avviochio gas, solo PMG)	-(0)% -(Pressione bombola del compagno, se sintonizzata) -(Dati a livello MB L0) -pp02	Accesso a schermata alternatively. In sequenza (premere): -(Riepilogo gas, solo PMG) -(Riepilogo decompressione, solo PMG) -Profil di immersione (con risalita, tratteggiato) -Saturazione singoli compartimenti -Imagine 1 -Imagine 2 -...	Attivazione retroillumi- nazione	Accesso a schermata bussola
	PROFONDIMETRO solo PMG)	Impostazione segnalibro e azeramento cronometro	(Avviochio gas, solo PMG)	Impostazione direzione Cancellazione direzione impostata	Attivazione retroillumi- nazione	Ritorno manuale alla schermata normale
		Impostazione segnalibro e azeramento cronometro	Avviochio gas Impostazione segnalibro e azeramento profondità media	Accesso a schermata alternatively. In sequenza: -(Riepilogo gas -Profil immersione -Imagine 1 -Imagine 2 -...	Attivazione retroillumi- nazione	Accesso a schermata bussola
		Conferma combustio gas Passaggio al gas successivo nella sequenza Attivazione			retroillumi- nazione	Uscita ricerca effettuare combustio gas
